GEBRUIKSAANWIJZING RS-1220 ZIBRO
1 Wijs kinderen algijd op de aanwezigheid van een brandende kachel.
2 Verplaats de kachel NIET als deze brandt of nog heet is. In dat geval ook NIET bijvullen en geen onderhoud verrichten.
3 Plaats de voorkant van de kachel op minimaal 1,5 meter van muur, gordijnen, meubels, spuitbus en gascylinder. De jerry can NIET naast de kachel opslaan.
4 Gebruik de kachel NIET in stoffige ruimtes en Niet opplaatsen waar het sterk tocht. In beide gevallen krijgt u geen optimale verbranding.
5 Zet de kachel uit voordat u vertrekt ofaar bed gaat.
6 Bewaar en vervoer de brandstof uitsluitend in de waarvoor bestemde wisseltankjes en jerrycans.
7 Zorg ervoor dat de brandstof Niet bloot staat aan hitte of extreme temperatuurverschillen. Bewaar de brandstof ALTIJD op een koele, droge en donkere plaats (zonlicht tast de kwaliteit aan).
8 Gebruik de kachel NOOIT opplaaten waar schadelijke gassen of dampen aanwezig+kennenijn (bv.uitlaatgassen of verfdampen).
9 De bovenzijde van de kachel worden heet. De kachel mag NIET afgedekt worden (brandgevaar). Vermijd elk contact met de bovenplaat en de grille.
10 Zorg ALTIJD voor voldoende ventilatie.
11 De kachel mag nicht direct onder een stopcontact geplaatst worden.
12 Houd kinderenjonger dan 3aar uit de buurt van de kachel, tenzij zij continu onder toezicht staan. Kinderen in de leeftijd van 3 tot 8aar mogen het apparaat uitsluitend in-/uitschakelen mits het in de beoogde, normale bedrijfsstand is geplaatst of geinstalleerd en mits zij begeleid worden of instructies hebben gekregen over het veilige gebruik van de machine en de bevaren ervan begrijpen. Kinderen in de leeftijd van 3 tot 8aar mogen het apparaat Niet aansluten, reguleren, reinigen of er onderhoud op uitvoeren.
LET OP - Een,aantal onderdelen van dit product kan zeer heet worden en brandwondenveroorzaken.Toezicht is met name belangrijk opplaaten waar kinderen en kwetsbarepersonen aanwezig+zijn.
13 Zorg ervoor dat kinderen nicht met het apparaat spelen.
14 Reiniging en onderhoud dient nicht te worden uitgevoerd door kinderen waarop geen toezicht worden gezogen.
15 Blij NIET voor de kachel staan voor een langerearend.
15 SUGERECIAS PARA UN USO SEGURO

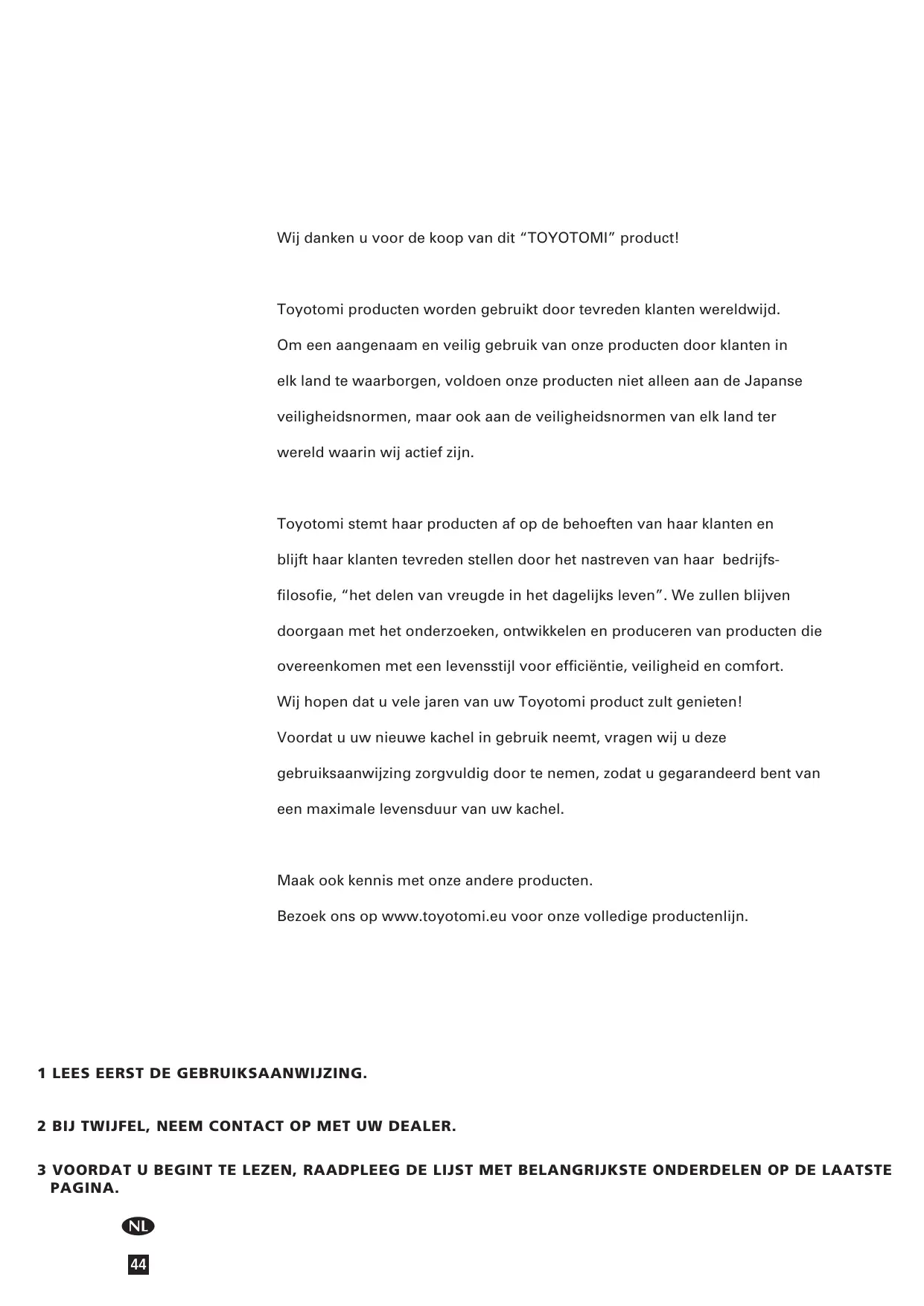

Wij danken u voor de koop van dit "TOYOTOMI" product!
Toyotomi producten worden gezruikt door tevreden klanten wereldwijd.
Om een aangenaam en veilig gebruik van once producten door klanten in elk land te waarborgen, voldoen once producten Niet alleen aan de Japanse veiligheidsnormen, maar ook aan de veiligheidsnormen van elk land ter wereld waarin wij actief+zijn.
Toyotomi stemt haar producten af op de behoeften vanhaar klanten en blijftaar klanten tevreden stellen door het nastreven vanhaar bedrijfsfilosofie, "het delen van vreugde in het dagelijks leven". We zullen blijven doorgaan met het onderzoeken, ontwikkelen en produceren van producten die overeenkomen met een levensstijl voor efficientie, veiligheid en comfort. Wij hopen dat u vele jaren van uw Toyotomi product zult genieten! Voordat u uw neue kachel in gebruik neemt, vragen wij u deze gebruiksaanwijzing zorgvuldig door te nemen, zodat u gegarandeerd bent van een maximale levensduur van uw kachel.
Maak ook kennis met once andere producten.
Bezoek ons op www.toyotomi.eu voor unsere volledige productenlijn.
1 LEES EERST DE GEBRUIKSAANWIJZING.
2 BIJ TWIJFEL, NEEM CONTACT OP MET UW DEALER.

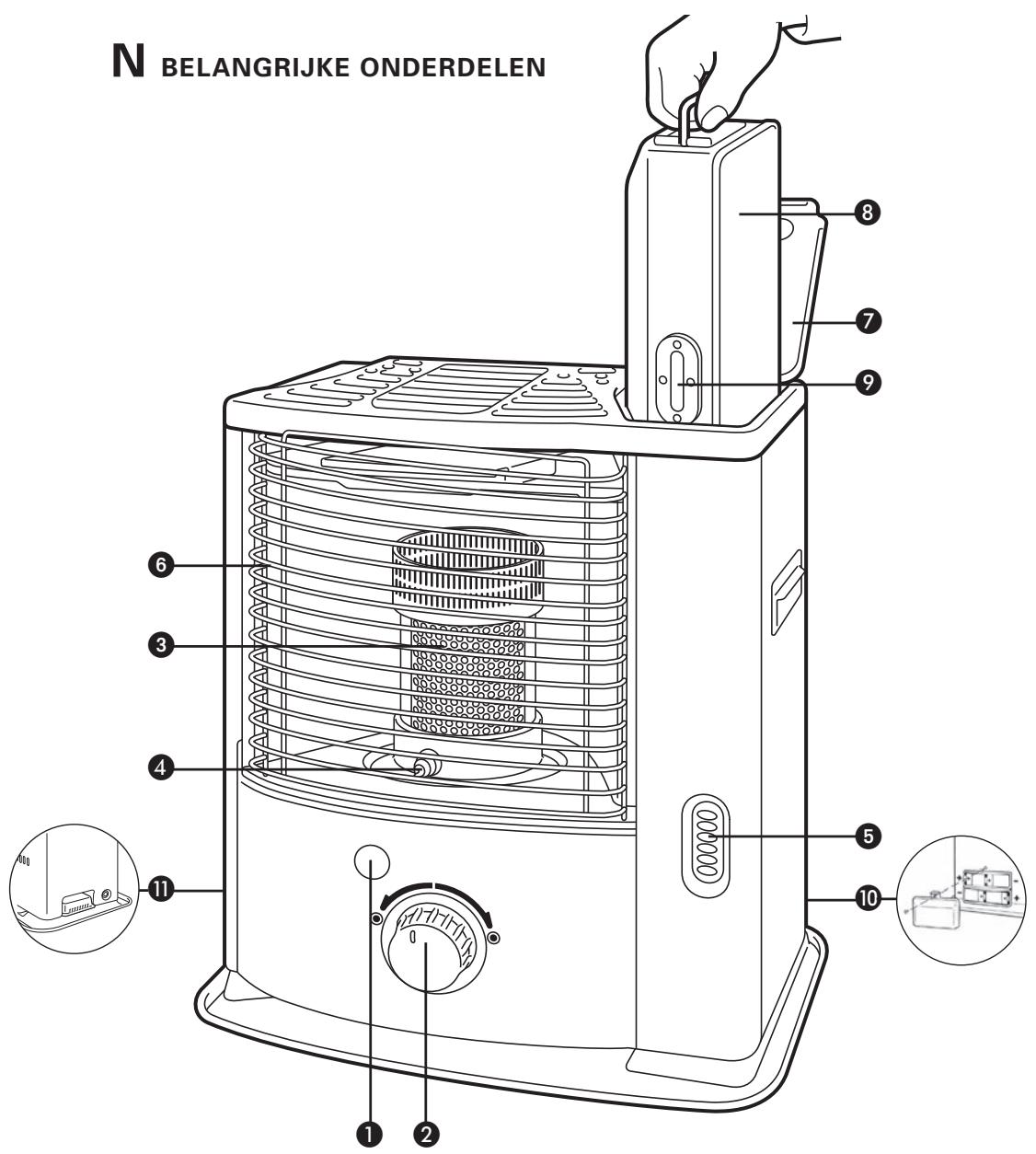

3 VOORDAT U BEGINT TE LEZEN, RAADPLEEG DE LIJST MET BELANGRIJKSTE ONDERDELEN OP DE LAATSTE PAGINA.
HET GEBRUK IN HOOFDLIJNEN
Ditংn in groote lijnen de stappen die u要去 nemen om uw kachel te gebruiken. Voor de precieze handelingen verwijzen wij u maar de HANDLEIDING.
1 Verwijder alle verpakkingsmaterialien (zie hoofdstuk A, fig. A).
2 Vul de wisseltank 8 en wacht 30 minutes alvorens de kachel te ontsteken (zie hoofdstuk B, fig. I).
3 Plaats de batterijen in de houder (zie hoofdstuk A, fig. F).
4 Controller of de verbrandingskamer goedrecht staat (zie hoofdstuk A, fig. E).
5 Ontsteek de kachel door de draaiknop ②aar rechts te draaien tot deze Niet verder kan (zie hoofdstuk C, fig. L).
6 Na het ontsteken duurt het 30 minuten voordat u kunt controleren of de kachel goed brandt (zie hoofdstuk D).
7 Schakel de kachel uit (zie hoofdstuk E).
- Als brandbeveiliging moet de tank bevuld worden wanner de kachel uitstaat of in een andere ruimte dan waar de kachel geinstalleerd is.
- Zorg er voor dat de tank op de juiste wijze gesloten is na het vullen op een veilige afstand van warmtebronnen en open vuur (zie hoofdstuk B).
- De ersten keer zal uw kachel tijdens het branden evenaar 'nieuw'ruiken.
- Bewaar uw brandstof in de originele verpakking en met de originele sluiting op een koele en donkere plaats.
- Brandstof veroudert. Begin elk stookseizoen met{nieuwe brandstof.
- Gebruik alleen een hoge kwaliteits- en watervrije, zuivere paraffine overeenkomstig de lokale wetgeving (TOYOTOMI brandstof).
- Indien u overgaat op een ander merk en/of soort brandstof, moet u de in de kachel aanwezige brandstof eerst—helemaal lately leegbranden.
Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en betracht het voor later. Installee dit toestel enkel wonneer het voldoet aan de lokale/ nationale wetgeving, regelgeving en normen. Dit product is bedoeld om gebruikt te worden als een kachel in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op drogeplaatsen, in normale huishoudelijk omstandigheden.
Deze kachel is voorzien van een bewakingsystem voor luchtkwaliteit ①. Wanner de ruimte onvoldoende geventileerd wordt of wanner de kachel in een tekleine ruimte gezruikt worden, dan za de kachel automatisch uitschakelen.
Voor comfortabel en veilig gebruik dient u voor voldoende ventilatie te zorgen.
NB: Om onverwacht uitschakelen van de kachel te voorkomen raden we aan.altijd een deur of raam op een kier te zetten wonneer de kachel in gebruik is.
Voor elke kachel geldt een bepaalde minimumruimte waarin u de kachel veilig, zonder extra ventilatie=kunt gebruiken (zie hoofdstuk J). Als de betreffende ruimte kleiner is dan aangegeven, dient u.altijd een raam of deur op een kier te zetten (2,5cm) Het is belangrijk dat in elke ruimte waar de kachel gebruikt worden, voldoende verse luchtinlaat is (beide openingen要去en een minimale oppervlakte hebben van 50 cm2).
Dit raden wij ook aan bij ruimtes die sterk geisoleerd of tochtvrij gemaakt zich en/ of boven 1500 m. liggen. Gebruik uw kachel Niet in kelders en andere ondergrondse ruimtes.
Geen enkele verandering aan het veiligheidssystem is toegestaan, aangezien daar-mee de garantie van het luchtpeil Niet gegardeerd kan worden. Raadpleeg uw dealer in geval van twijfel.
Houd er rekening mee dat de grille en de bovenplaat warm worden. Bij afdekking van het apparaat bestaat er brandgevaar. Houd het apparaat buiten de reikwijdtde van kinderen als gevolg van de hoge temperatuur van de buitenkant van de kachel.
SPECIAL VOOR FRANKRIJK: uw kachel is voor het gebruik van watervrije en zui-vere petroleum van hoge kwaliteit ontworpen (conform de bepalingen van 18-07-2002 en 25-06-2010). Het gebruik van andere brandstoffen is verboden. Vraag uw dealer of bekijk de website voor de adressen van unsere retailers. De petroleumkachel is bedoeld als een bijverwarming, en Niet als een continue verwarmingsbron.
SPECIAL VOOR GROOT-BRITTANNIE: Gebruik alleen Klasse C1 paraffine brandstof in overeenstemming met BS2869, deel 2 of gelijkwaardig.
Voor een juist gebruik要去 de gebruiker gevolg gehen aan de volgende regels: Het is verboden
- Gebruik benzine.
- Mobiele kachels werkend op brandstof in caravans, boten en woonwagens te gebruiken.
- Mobiele kachels werkend op brandstof te gebruiken in onvoldoende geventi-leerde ruimtes (raadpleeg de tabel met technische specificaties voor de minimale afmetingen van de te verwarmen ruimte), kelders en / of op een hoogte van 1500 meter ofeer.
- Wijzigingen aan te brengen aan de veiligheidsonderdelen van de kachel. Het gebruik van dit type kachel in publiekte ruimtes is onderhevig aan wetgeving. Zorg vantevoren voor de juiste informatie.
Alleen met de juiste brandstof bent u verzekerd van een veilig, efficien en comfortabel gebruik van uw verplaatsbare kachel.
Deze transportdop vindt u los in de doos. Alleen hiermee kurz u de kachel na gebruik probleemloos vervoeren. Goed bewaren dus!
DE JUISTE BRANDSTOF
Uw kachel is ontworpen voor het gebruik van watervrijne, zuivere kerosine van hoge kwaliteit (TOYOTOMI brandstof). Alleen deze zorgt voor een schone en optimale verbranding. Brandstof van mindere kwaliteit kan leiden tot:
- verhoogde kans op storingen
onvolledige verbranding
beperkte levensduur van de kachel
rook en/of stank
- aanslag op rooster of mantel
De juiste brandstof is dus essentieel voor een veilig, efficien't en comfortabel gebruik van uw kachel.
Schade en/of storingen aan de kachel als gevolg van het gebruik van anders dan hoogwaardige watervrijde paraffine olie valt Niet onder de garantie.
Overleg algtd met de dichtstbijzijnde dealer over de juiste brandstof voor uw kachel (www.toyotomi.eu).
A
HANDLEIDING
A HET INSTALLEREN VAN DE KACHEL
Haal uw kachel voorzichtiguit de doos en controllerer de inhoud.
Naast de kachel moet u ook beschikken over:
- een brandstofhevelpompje
- een transportdop
- deze gebruiksaanwijzing

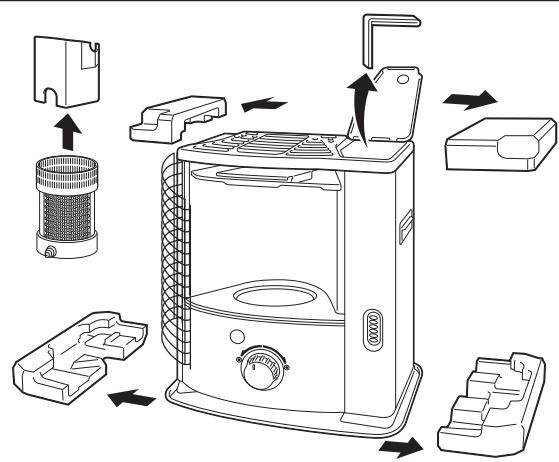

Bewaar de doos en het verpakkingsmaterial (fig. A) voor opslag en/of transport.
2 Verwijder het overige verpakkingsmateriaal:
- Verwijder het stukje verpakkingsmaterial bij de grille ⑥. Licht de grille uit de inkeping (fig. B) en trek hemঀ voren.
- Trek beiden einden van het verpakkingsmaterialialaar zicheren en tegelijkertijdientsaarbeneden (fig.C).
- Neem de verbrandingskamer ③uit de kachel en verwijder aanwezigeverpakkingsmaterialiaal (fig. D).
- Zet de verbrandingskamertering op+zijnplaats. De verbrandingskamerstaat goed als u hem met de handgreep ④ soepel een beetje maar links en rechts kunt schuiven (fig. E). Sluit de grille: Licht hem een beetje op om verrolgens de grille in de inkeping te lately vallen.
- Open de deksel van de wisseltank ⑦ en verwijder het stukje karton.
3 Vul de wisseltank zoals aangegeven in hoofdstuk B.
4 Verwijder het deksel door de schroeven te verwijderen enplaats de batterijen in de waarvoort bestemde houder 10 aan dechterzijde van de kachel (fig. F). Let op de + en - polen. Het best kunt u neue alkaline batterijen gebruiken (4 x type D).
5 De vloer要去 stevig en waterpas�n. Verplaats de kachel als deze Niet waterpas staat. Probeer dit Niet te corrigeren door er boeken of ieets anders onder te leggen.
6 Uw kachel is nu gebruikskaar.
De kachel NIET gebruiken boven een hoogte VAN 1500 meter.
B VULLEN MET BRANDSTOF
Vul de wisseltank Niet in de woonruimte, maar op eenmeer geschikte plaats (er kan.altijd een beetje gemorst worden). UGaat waar bij als volgt te werk:
1 Zorg dat de kachel uit is.
2 Open het deksel 7 en til de wisseltank 8uit de kachel (fig. G). Zet de wisseltank neer (dop maar boven, hendel maar beneden) en schroef de tankdop (fig. H).
NB: De tank kan even nadruppelen.

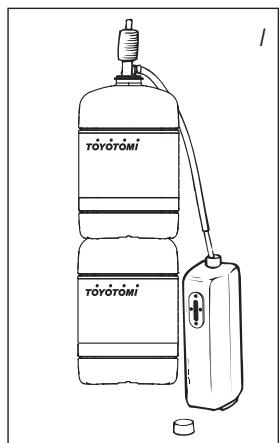

3 Neem het brandstofhevelpompje en steek de gladde, meest stugge pijp in de jerrycan. Zorg dat deze hoger staat dan de wisseltank (fig. I). De geribbelde slang steekt u in de opening van de wisseltank.
4 Draai de knop bovenop het pompje vast (aar rechts).
Knijp enkele keren in het pompje, totdat de brandstof in de wisseltank stroomt. Als dat eenmaal het geval is, hoeft u zicheer te knijpen.
6 Letijdens het vullen op de brandstofmeter van de wisseltank (fig. J). Als u ziet dat deze vol is, stop dan met vullen door de knop boven op het pompje waar los te draaien (haar links). Maak de tank nooit te vol. Vooral Niet als de brandstof erg koud is (brandstofzetui alsdeze warmer wordt).
7 Laat de brandstof die nog aanwezig is in het pompje, terugstromen in de jerrycan en verwijder het pompje voorzichtig. Schroef de tankdop nauwkeurig op de tank (fig. K). Veeg eventueel gemorste brandstof weg.
8 Controller of de tankdoprecht zit en goed is aangedraaid. Plaats de wisseltank wee in de kachel (dop maar beneden). Sluit het deksel.
NB: Zorg ervoor dat de dop van de tank goed is dichtgedraaid en dat er geen brandstof lekt als de tank ondersteboven worden gezchoolen. Plaats de verwijderbare brandstoftank cervolgens in de verwarming.
C HET AANMAKEN VAN DE KACHEL
Een neue kachel veroorzaakt in het begin extra geur. Zorg dus voor extra ventilatie of ontsteek uw kachel de eerste koer buiten de leefruimte.
Als u de kachel voor de eerste keer gebruikt, moet u na hetplaatsen van de gemulde wisseltank zo'n 30 minuten wachten met aanmaken. Zo kan de kous zich volzuigen met brandstof. Dit geldt ook nadat u de kachel helemaal leeg hebts soften branden en na het verwangen van de kous.
Kijk vór het aanmaken van de kachel algijd even op de brandstofindicatie ⑤ om te weten of u eerst de wisseltank要去 bijvullen.
Maak de kachel.altijd aan met behulp van de draaiknop 2. Gebruik nooit lucifers of een aansteker.
U gaat als volgt te werk:
Draai de draaiknop 2aar rechts tot aan de aanslag (fig. L). Met enige druk zou u de draaiknop dan nog wat verder konnen draaien; deutsche veert danECHter vanzelf terug. Zo zet u de kous in de hoogste stand en stelt u de beveiliging in werking.
Wanner de kachel kort na het aanmaken waar uitschakelt, dienen de batterijen verrangen te worden. Het best(Intt u neue alkaline batterijen gebruiken (4 x type D).
De kachel is sinds kort in gebruik en de draaiknop worden nicht vergrendeld. Draai de draaiknop (fig. M) eerst geheel linksom alvorens de kous in de hoogste positie te brengen voor ontsteking (hoofdstuk C).
Controller na het ontsteken van de kachel algtd of de verbrandingskamer ③ goedrecht staat, door deze aan de handgreep 4 even maar links en rechts te schuiven (fig. E). Dit要去 soepel gaan. Als de verbrandingskamer ongelijk staat, leidt dit tot rook- en roetontwikkeling.
D HET BRANDEN VAN DE KACHEL

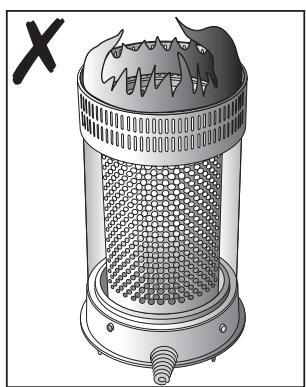

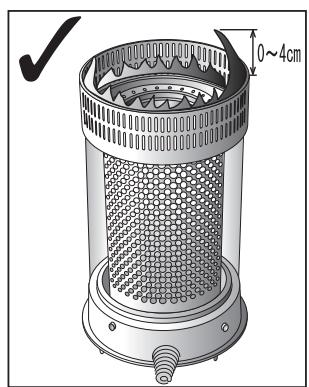

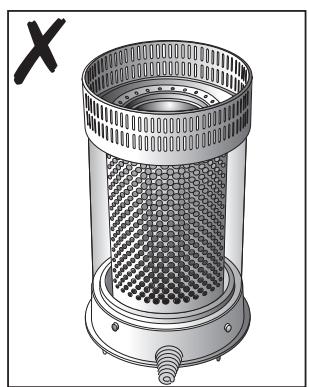

Na het ontsteken van de kachel duurt het 30 minuten voordat u kunt controleren of de kachel goed brandt. Een te hoge vlam kan roektvormingveroorzaken, verwijl een te lage verbranding tot geurontwikkeling leidt. (fig. R). Regel de correcte vlamhoogte met behulp van de gekartelde instelknop (fig. S).
R
Een te lage verbranding kan ontstaan door:
- te weinig brandstof (vul de tank)
- slechte brandstof (raadpleeg uw dealer)
- te weinig ventilatie (zet een raam of deur op een kier)
- slijtage van de kous (raadpleeg uw dealer, of verwang de kous, die hoofdstuk L)
Wanner in de ruimte onvoldoende geventileerd worden, dan za de kachel automatisch uitschakelen. Na het verbeteren van de ventilatie (b.v. door een deur of raam iets verder te openen) kan de kachel waar ingeschakeld worden.
Dit apparaat is uitgerust met een veiligheidssystem dat de kachel uitschakelt wanner de wisseltank uit de kachel genomen worden (fig. G). Om de kachel opnieuw te ontsteken dient u het reservoir terug teplaatsen in de kachel en de instructies te volgen zoals aangegeven in hoofstuk C.
E HET UITZETTEN VAN DE KACHEL
U schakelt de kachel uit door de UIT-toets 1 in te drukken. De vlam zar dan na enige tijd vanzelf doven (fig. N).
F STORINGEN, OORZAKEN EN OPLOSSINGEN
Als u een storing nicht kunt oplossen met behulp van de onderstaande aanwijzingen, dient u contact op te nemen met uw dealer.
HET AANMAKEN LUKT NIET.
- De batterijen zitten nicht goed in de houder.
Controleren (fig. F).
- De batterijen zijn nicht meer krachtig genoeg voor de ontsteking. Vervangen (fig. F).
- U hebte de kachel—helemaal leeg gestookt of de kous is verrangen. Na hetplaatsen van de gevulde wisseltank 30 minutes wachten met ontsteken.
SLECHTE VERBRANDING EN/OF ROET/GEUR.
- De verbrandingskamer 3 is nicht goed geplaatst.
Zet deze recht met de handgreep 4, tot u hem makkelijk wat maar links en rechts kunt schuiven.
- U gebrukt verouderde brandstof.
Begin elk stookseizoen met{nieuwe brandstof.
U gebrukt verkeerde brandstof.
Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten").
- Er is spreke van stofophoping onder in de kachel.
Raadpleeg uw dealer.
- De koushoogte is nicht goed.
Raadpleeg uw dealer.
DE KACHEL GAAT LANGZAAM UIT.
- De wisseltank is leeg.
ZiehoofdstukB.
- Er zit�回t in het onderreservoir.
Raadpleeg uw dealer.
- De kous is aan de bovenzijde verhard.
Kachel helemaal leegbranden (hoofdstuk G). Gebruik de juiste brandstof.
- U gebrukt verouderde brandstof.
Begin elk stookseizoen met{nieuwe brandstof.
DE KACHEL BLIJFT LAAG BRANDEN.
Raadpleeg uw dealer.
- De kachel had voor het bijvullen vrijwel alle brandstof verbruikt.
Na hetplaatsen van de volle wisseltank 30 minuten wachten met ontsteken.
U gebruikt oude of verkeerde brandstof.
Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten").
- De ruimte worden onvoldoende geventileerd.
Zet even een raam of deur wijd open en LAST deze daarna op een kier staan.
DE KACHEL BRANDT TE HOOG.
- Bij een neue kachel heeft de vlam de neiging om hoger te gaan branden, vanwege de neue componenten. De vlam.gaat ongeveer na 10 uur gebruik lager branden.
- U gebrukt verkeerde, te vluchtige brandstof.
Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten").
Raadpleeg uw dealer.
G OVER HET ONDERHOUD
Uw kachel vergt weinig onderhoud. Wel dient u stof en vlekken bijtijds af te nemen met een vochtige doek, odomat er anders hardnekkige vlekken kennen ontstaan. Normaal gesproken zichn er slechts 3 onderdelen aan slijtage onderhevig:
1. DE BATTERIJEN
Deze kunt u zich vervangen. Controller het geluid van de vonkoverslag. De batterij is bijna leeg als u een knetterend geluid hoor. De batterij要去 worden verrangen. Controller de ontsteking aan de hand van onderhoudsprocedure 3 als het geluid ook na het verrangen van de batterij hetzelfde blijft klinken. Gooi de oude batterijen Niet in de vuilnisbak. Volg de regels zoals die in uw gemeente gelden voor Klein Chemisch Afval.
2. DE KOUS
Om de levensduur van de kous te verlengen, moet u de kachel vanijd tot vrijd hebemaal lately leegbranden (tot hij vanzelf uitgaat). Doe dit wanner u merkt dat de verbranding wat minder worden. Het leegbranden voorzaakt enige geur, dus het is raadzaam dit buiten de leefruimte te doeon.
3. ELEKTRODEN
Als de elektroden vies worden door koolstof of teer,kest u de elektroden schoonmaken.De ontsteking kan defect raken als de elektroden teveel in aanraking komen met de kous. De elektroden op de juiste positie te bevestigen. Zorg ervoor dat er geen water op de elektroden worden gemorst.
Verwijder zich geen onderdelen van de kachel. Neem voor een eventuele reparatie als十几年 contact op met uw dealer.
Laat de kachel afkoelen voordat u onderhoud pleegt.
Voor uw veiligkeit, gebruik handschoenen bij onderhoud.
H OPSLAG (EINDE STOOKSEIZOEN)
Wij raden u aan de kachel aan het einde van het stookseizoen helemaal leeg te branden en daarna goed op te bergen. U gaat als volgt te werk:
1 Maak de kachel aan buiten de leefruimte en LAST hem geheel leegbranden.
2 Laat de kachel afkoelen.
Maak de kachel schoon met een vochtige doek en droog deze af.
Haal de batterijen uit de batterijhouser en bewaar deze op een droge plaats.
5 Berg de kachel stofvrij op, zo möglichk in de originele verpakkingsmaterialen. Overgebleven brandstof kunt u een volgend stockseizoen nicht meer gebruiken. Houdt u toch wat over gooi deze brandstof dan nicht weg, maar volg de regels zoals die in uw gemeente gelden voor Klein Chemisch Afval. Begin het neue stookseizoen in elk geval met nieuwe brandstof en raadpleeg opniewu.Deze gebruiksaanwijzing (zie hoofdstuk A).
I VERVVOER
Om te voorkomen dat uw kachelijdens transport brandstof lekt, moet u de volgende maatregelen nemen:
1 Laat de kachel afkoelen.
2 Haal de wisseltank ⑧uit de kachel en verwijder het brandstofzeefje (fig. P). Dit kan wat nadruppelen; houd een doeke bij de hand. Bewaar het brandstofzeefje en de wisseltank buiten de kachel.
3 Duw de transporte dop op deplaats van het brandstofzeefje (fig. Q) en druk deze goed aan.
4 Vervoer de kachel.altijdrechtop.
J SPECIFICATIES
| Ontsteking | elektrisch | Afmetingen (mm) | breedte | 422 |
| Brandstof | kerosine | (inclusief bodemplaat) | diepte | 281 |
| Capaciteit (kW) | 1,87-2,20 | | hoogte | 446 |
| Geschikte ruimte (m3)** | 35-80 | Accessoires | brandstofhevelpompje transportdop |
| Brandstofverbruik (l/uur) | 0,195-0,229 | Batterijen | 4x LR20, MIN 1300 |
| Brandstofverbruik (g/uur) | 156-183 | | 1,5V, size D |
| Brandduur per tank (uur) | 17,5-0,25 | Type kous | F |
| Inhoud wisseltank (liter) | 4,0 | Gewicht (kg) | 7,5 |
Controleren van ventilatiekwaliteit (luchtverversing):
Rechtstreeks meten van het CO2 niveau (NDIR- CO2 Sensor 11).
** Opgegeven waarden zijn indicatief
Transportdop
K DE GARANTIEVOORWAARDEN
U krijgt op uw kachel 48 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:
1 Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2 Reparatie of verranging van onderdelen binnen de garantietermijn leidt nicht tot verlenging van de garantie.
3 De garantie geldt nicht wonneer veranderingen zijn aangebracht, nichtoriginele onderdelen zijn gemonteerd of reparaties aan de kachel zich verricht door derden.
4 Onderdelen die aan normale slijtage onderhevig zich, zoals de batterijen, de kous, de ontstekingsspiraal en het brandstofheervelpompje, vallen buiten de garantie.
5 De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als waarop geen veranderingen zijn aangebracht.
6 De garantie geldt nicht bij schade ontstaan door handelingen die afwijken van de gebruiksaanwijzing, door verwaarlozing en door het gebruik van verkeerde of verouderde brandstof. Verkeerde brandstof kan zichs gevaarlijk zijn*.
7 De verzendkosten en het risico van het opsturen van de kachel of onderdelen waarvan,kommen algijd voor rekening van de koper.
Om onnodige kosten te voorkomen, raden wij u aan eerst altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanner deze geen uitkomst biedt, geef de kachel dan in reparatie bij uw dealer.
- Licht ontvlambare stoffen können bijvoorbeeld leiden tot een oncontroleerbare verbranding, met uitslaande vlammen als gevolg. Probeer in dat geval nooit de kachel te verplaatsen, maar zet de kachel onmiddelijk uit (zie hoofdstuk E). In noodgevallen kut u een brandblusser gebruiken, maar dan uitsluitend van het type B: een koolzuur- of poederblusser.
HET VERVANGEN VAN DE KOUS
L VOORDAT U BEGINT MET HET VERVANGEN VAN DE KOUS, DIENT DE KACHEL UIT EN VOLLEDIG AFGKEOELD TE ZIJN.
1 Open het tankklepje en haal de wisseltank eruit.
2 Haal de batterijen uit de batterijhouser 10.
3 Licht de grille uit de inkeping en trek hem maar voren. Neem de branderkop uit de kachel. Sluit de grille.
4 Trek de draaiknop van de kachel af.
5 Schroef de drie mantelschroeven, aan de onderzijde van de kachel, los. Trek de mantel iets waar voren en verwijder deze van de bodemplaat.
6 Draai de vleugelmoeren onder de branderzitting los.
7 Til de branderzitting omhoog zodate de kous zichtaar wordt. Leg de branderzitting naast de kachel. (Let op dat de bedrading Niet los raakt).
8 Draai de schroef, die de beugel vasthoudt, los en verwijder de beugel.
9 Draai de as geheel rechtsom.
10 Draai de koushouser gegen de klok in en til deze omhoog. Verwijder deze van de luchtschacht.
11 Knijp de kous samen, zodat de kous loskomt uit de koushouder en neem de kous eruit. Draag hierbij hand-schoenen enzet een bakje klaar om de oude kous in te doen.
12 Plaats de kous overeenkomstig de op de koushouser aangegeven richting in de koushouser.
13 Plaats de koushouser (met kous) over de luchtschacht. Draai dan de koushouser vast met de klok mee.
14 Plaats de beugel terug. Draai de schroef die de beugel vasthoudt, vast.
15 Plaats de branderingütting terug.
16 Draai de vleugelmoeren gelijkmatig handvast aan.
17 Plaats de draaiknop op het kousmechanisme. Draai de knop geheel maar rechts. Activeer de omvalbeveiliging en controllerer of de kousaar de onderste stand gaat. Herhaal dit een aantal keren. Wanner de kous Niet in de onderste positie komt is deze onjuist gemonteerd en moet de procedure vanaf stap 12 herhaald worden. Trek de draaiknop van de kachel af.
18 Plaats de manteltering en draai de drie mantelschroeven vast. Plaats de draaiknop en de verbrandingskamer terug. Controller of deze LASTe goedrecht staat, door deze aan de handgreep even maar links en rechts te schuiven. Sluit de grille.
19 Plaats de gezuldde wisseltank terug. Plaats de batterijen in de batterijhouser (let op de plus en min). Na hetplaatsen van de wisseltank en de batterijen,要去 30 minutes wachten voordat u de kachel aanmaakt.
PRODUCTKAART
| (a) De naam van de leverancier / handelsmerk | TOYOTOMI Europe Sales B.V. |
| (b) Model | RS-1220 |
| (c) De energia-efficiëntieklasse | A |
| (d) De directe warmteafgifte | 2.2kW |
| (e) De indirecte warmteafgifte | N/A |
| (f) De energia-efficiëntie-index | 91.0% |
| (g) Het nuttig rendement | 100% |
| (h) De specifieke voorzorgsmaatregelen | Raadpleeg de gebruikshandleiding voor instructies omtrent assembla-ge, installment of onderhoud. |
Uit-toets
Draaiknop
3 Verbrandingskamer
4 Handgreep verbrandingskamer
5 Brandstofindicatie
Grille
Deksel wisseltank
Wisseltank
9 Brandstofmeter wisseltank
10 Batterijhouser
11 Bewakingssystemeenvoorluchtkwaliteit
Wenst u nadere informatatie, of indien er bijzondere problemen optreden die in deze gebruiksaanwijzing nicht behandeld zich, bezoekt u dan once website www.toyotomi.eu of vraag de benodigde informatatie op bij de afdeling Sales Support (adres en telefoonnummer op www.toyotomi.eu)
