BEDIENUNGSANLEITUNG RS-1220 ZIBRO
15 SICHERHEITSRATSCHLAGE
1 Machen Sie Kinder immer auf die Anwesenheit eines brennenden Ofens aufmerksam.
2 Transportieren Sie den Ofen NICT, wenn er brennt oder noch heiß ist. In diesen Fall auch KEINE Wartungsarbeiten durchführten.

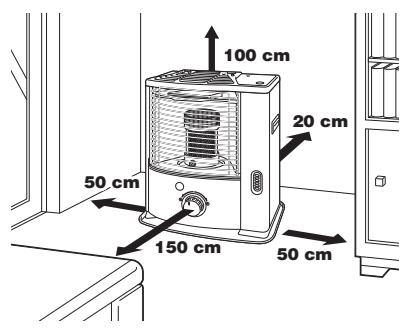

3 Stellen Sie den Heizofen so auf, daß er sich mit der Vorderseite minimal 1,5 Meter von Mauern, Gardinen, Möbeln, Sprühdoce und Gas Zylinder befindet. Bewahren Sie den Brennstofftank NICHT geben dem Ofen auf.
4 Benutzen Sie den Heizofen NICHT in staubigen Räumen und NICHT an Stellen, an denen es starkzieht. In beiden Fällen erhalten Sie keine optimale Verbrennung.
5 Schalten Sie den Heizofen aus, bevor Sie das Haus verlassen oder zu Bett gehen.
6 Lagern und transportieren Sie den Brennstoff ausschließlich in den dazu bestimmten Tanks und Kanistern.
7 Achten Sie daraufuf, daß der Brennstoff nicht Hitze oder extremen Temperaturunterschieden ausgesetzt wird. Lager Sie den Brennstoff IMMER an einem kühlen, trockenen und dunklen Ort (Sonnenlicht schadet der Qualität).
8 Benutzen Sie den Heizofen NIEMALS an Stellen, an denen schädliche Gase oder Dämpfe auftreten konnten (zum Beispiel Auspuffgase oder Farbdämpfe).
9 Die Oberseite des Ofens wird heiß. Der Ofenarf NICT abgedeckt werden (Feuergefahr). Berühren Sie die Oberseite und das Gitter nicht.
10 Achten Sie IMMER auf ausreichende Belüftung.
11 Das Heizgerätarf nicht direkt unter einer Steckdose stehen.
12 Kinder unter 3 Jahren dürfen nicht in die Höhe kommt oder sind ständig zu beaufsichtigen. Kinder von 3-8 Jahren dürfen das Gerät nur dann ein- oder ausschalten, wenn es in seiner vorgesehenen Betriebsstellung aufgestellt bzw. installiert ist und wenn die Kinder in die sichere Bedienung des Geräts eingewiesen wurden und die damit einhergehenden Gefahren verstanden haben. Kinder von 3-8 Jahren dürfen das Gerät nicht anschließen, steuern, reinigen oder instand halten. ACHTUNG - Einige Teile these Products konnen sehr heiß werden und Verbrennungen verursachen. Achten Sie besonders auf Kinder und andere gefährdete Menschen.
13 Kinder nicht mit dem Gerät spielten halten.
14 Reinigungs- und Wartungsarbeiten sollen nicht von Kindern ohne Aufsicht ausgeführrt werden.
15 Bleiben Sie NICHT zu lange kein dem Ofen stehen.
15 CONSEILS POUR UN USAGE EN Toute SéCURITÉ
15 TIPS VOOR EEN VEILIG GEBRUK

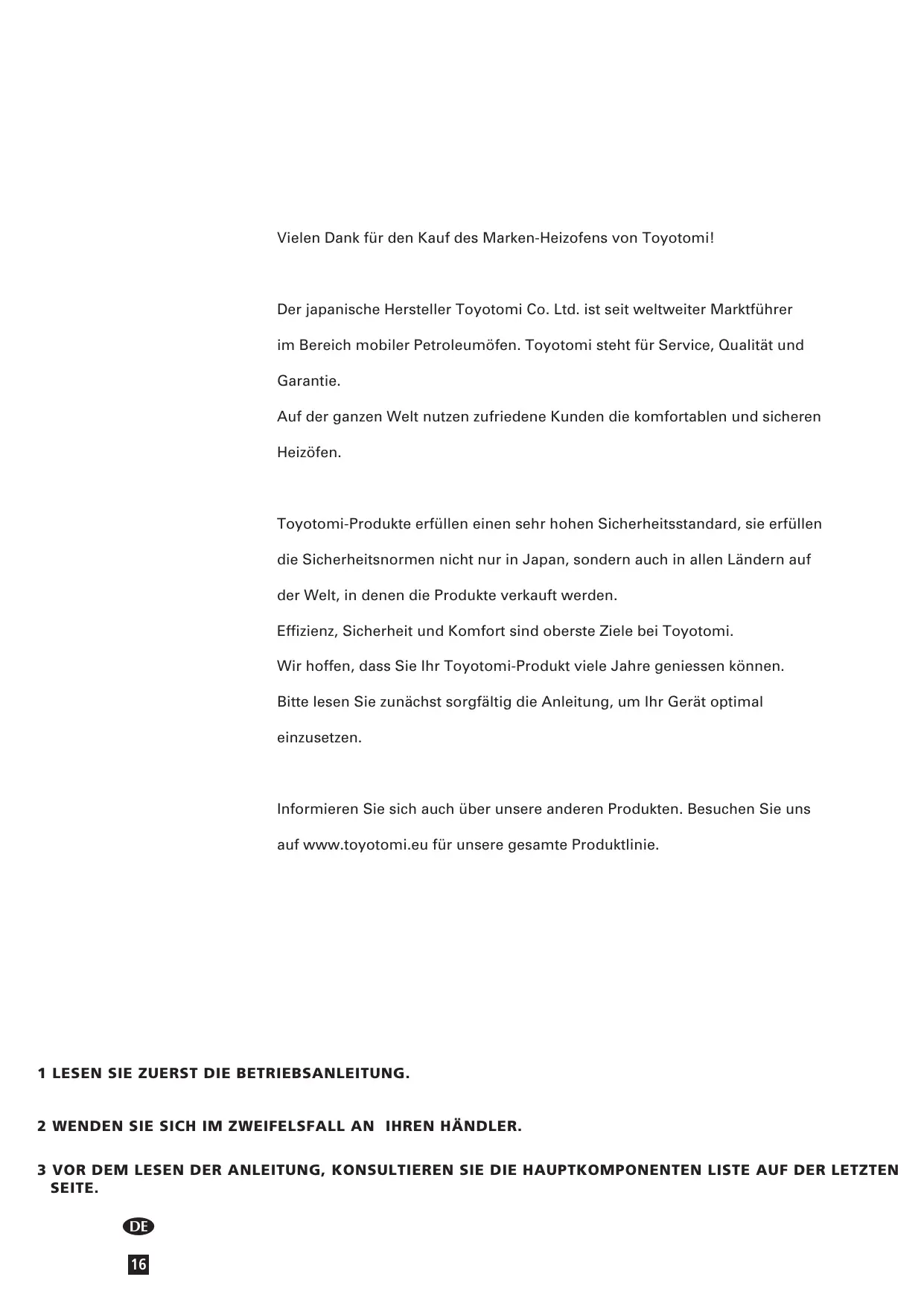

Vielen Dank für den Kauf des Marken-Heizofens von Toyotomi!
Der japanische Hersteller Toyotomi Co. Ltd. ist seit weltweiter Marktführer im Bereich mobiler Petroleummöfen. Toyotomi steht für Service, Qualität und Garantie.
Auf der ganzen Welt nutzen zufriedene Kunden die komfortablen und sicheren Heizöfen.
Toyotomi-Produkte erfüllen einen sehr hohen Sicherheitsstandard, sie erfüllen die Sicherheitsnormen nicht nur in Japan, sondern auch in allen Ländern auf der Welt, in denen die Produkte verkauft werden.
Effizienz, Sicherheit und Komfort sind oberste Ziele bei Toyotomi.
Wir hoffen, dass Sie Ihr Toyotomi-Produkt viele Jahre geniessen konnen.
Bitte lessen Sie zunachst sorgfältig die Anleitung, um Ihr Gerät optimal einzusetzen.
Informieren Sie sich auch über unsere anderen Produkten. Besuchen Sie uns auf www.toyotomi.eu für unsere gesamte Produktlinie.
1 LESEN SIE ZUERST DIE BETRIEBSANLEITUNG.
2 WENDEN SIE SICH IM ZWEIFELS FALL AN IHREN HändLER.

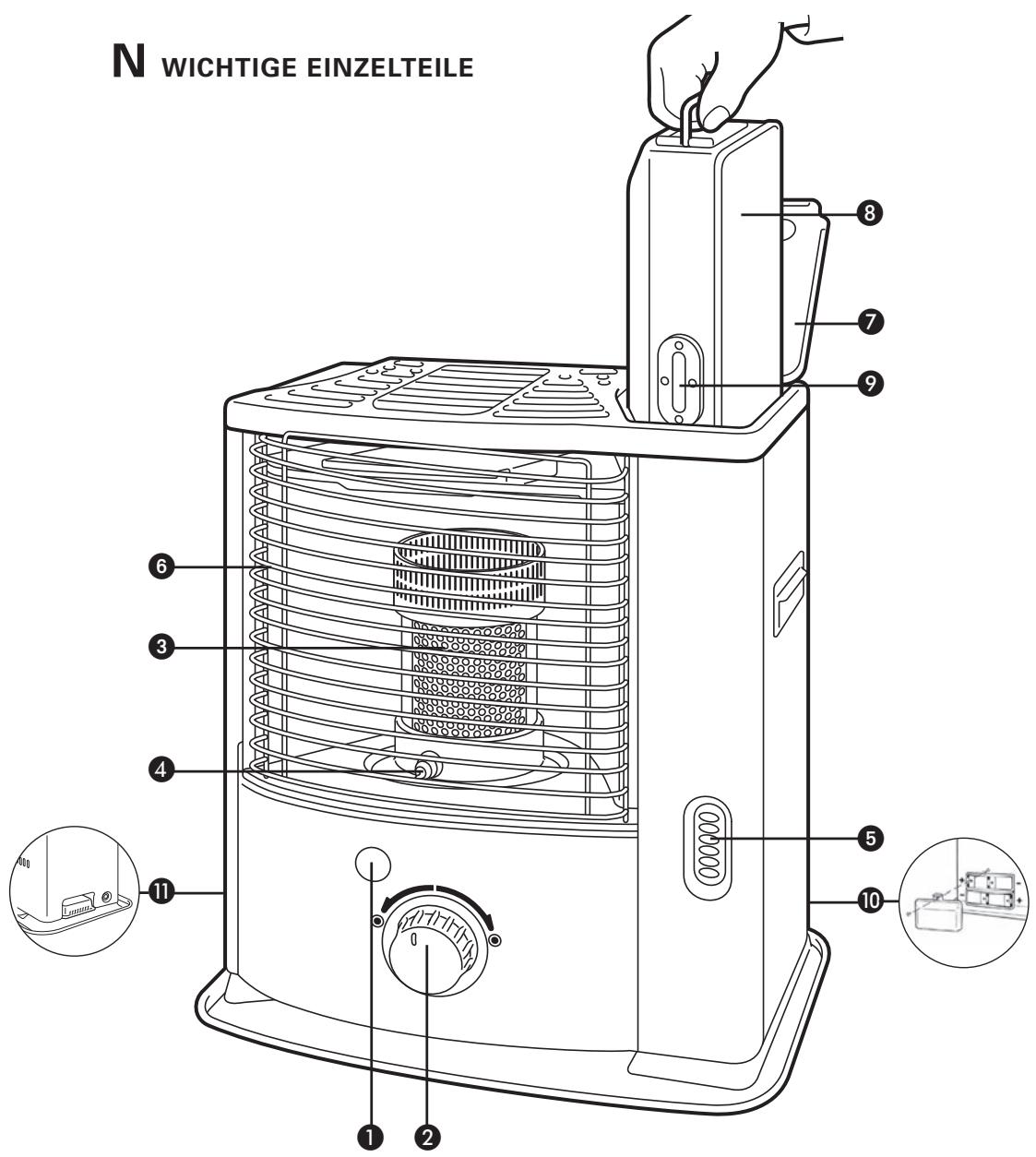

3 VOR DEM LESEN DER ANLEITUNG, KONSULTIEREN SIE DIE HAUPTKOMPONENTEN LISTE Auf DER LETZTEN SEITE.
KURZANLEITUNG
Nachfolgend sind in groben Zügen die Schritte angegeben, die zur Inbetriebnahme Ihr's Heizofen ausgeführrt werden müssen. Detaillierte Beschreibung der Handlungen enthalten Sieitte der GEBRAUCHSANWEISUNG.
1 Entfernen Sie das gesamte Verpackungsmaterial (siehe Kapitel A, Abb. A).
2 Befüllen Sie den Brennstofftank 8 und warten Sie 30 Minuten bevor Sie den Heizofen starten (siehe Kapitel B, Abb. I).
3 Legen Sie die Batterien in das Batteriefach 10 (siehe Kapitel A, Abb. F).
4 Überprüfen Sie, ob der Brennerkopf ③ gerade steht (siehe Kapitel A, Abb. E).
5 Starten Sie den Heizofen, indem Sie den Drehregler 2 langsam nach rechts drehen, bis er sich nicht weiter drehen laßt (siehe Kapitel C, Abb. L).
6 Nach dem Starten des Ofens dauert es 30 Minuten bevor Sie führen, ob der Ofen richtig brennt (siehe Kapitel D).
7 Schalten Sie den Heizofen aus (siehe Kapitel E).
- Zur Vorbeugung von Feuer muss entweder der Heizofen vor dem Füllen des Brennstoffbehalters ausgeschaltet werden oder der Behälter muss in einem anderen Raum als dem, in dem sich der Heizofen befindet, gefüllt werden.
- Sorgen Sie immer damit, dass der Brennstoffbehälter nach dem Füllen gut verschlossen ist. Achten Sie beim Füllen daraufuf, dass sich der Behälter in einer sicheren Entfernung von Wärmequellen und offenen Flammene befindet (siehe Kapitel B).
- Das ersten Mal wird Ihr Heizofen während des Brennens noch kurz 'neu' riechen.
- Lagern Sie den Brennstoffbehälter mit Originaldeckel und Versiegelung kuhl und dunkel.
- Brennstoff alterm. Beginnen Sie jeder Heizsaison mit neuem Brennstoff.
- Verwenden Sie nur sauberes Heizpetroleum in Übereinstimmung mit der lokalen Gesetzgebung (TOYOTOMI Brennstoff).
- Wenn Sie zwischen den einzelnen Sorten / Marken -wechseln, müssen Sie den Heizofen erst vollständig leer brennen halten.
WICHTIG ZU WISSEN
JEDERZEIT AUSREICHEND LÜFTEN
Lesen Sieitte vor der Anwendung des Gerats sorgfaltig die Bedienungsanleitung und bewahren Sie sie fur eine zukunftige Einsichtnahme auf. Das Gerat nur dann installieren, wenn die orlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist fur den Gebrauch als Heizofen in Wohngebäuden bestimmt, und scarfur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Kuchen und in Garagen verwendet werden.
Dieses Heizgerät ist mit einem System zur Kontrolle der Luftbeschaffenheit ausgerüstet. Wird der Raum unzureichend beluftet oder das Heizgerät in eine zu kieinen Raum eingesetzt, schaltet sich das Heizgerät automatisch ab.
Um eine komfortable und sichere Behezung zu erreichen, sorgen Sie für eine ausreichende Belüftung.
HINWEIS: Um ein unerwartetes Abschalten zu vermeiden, empfehlen wir, eine Tür oder ein Fenster einen Spalt offen stehen zu halten, wenn das Heizgerät in Betrieb ist.
Jedes Modell benötigt eine bestimmte minimale Raumgroße, um den Heizofen sichere, ohne zusätzliche Belüfung, betreiben zu konnen (siehe Kapitel J). Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, dann muß darauf gesorgt werden, daß immer ein Fenster oder eine Tur einen Spalt breit offen bleibt (ca. 2,5 cm). Es ist wichtig, dass jeder Raum, in dem der Heizofen benutzt wird, ausreichend beluftet und gut entluftet wird (beide Öffnungen müssen einen Querschnitt von mindestens 50~cm^2 haben).
Dies ist ebenfalls empfehlenswert bei Räumen, die besonderss gut isoliert oder zugreif sind und/oder über 1500 m liegen. Benutzen Sie den Heizofen nicht in Keller-oder anderen unterirdisch gelegen den Räumen.
Änderungen am Sicherheitssystem sind unzulässig und wurden die Garantie einer einwandfrei Funktion des Luftführlers nichtig machen. Wenden Sie sich im Zweifelsfall an ihren Handler.
Beachten Sie, dass das Gitter und die obere Platte heißt werden. Wenn das Gerät abgedeckt wird, besteht das Risiko eines Brandes. Wegen der hohen Temperatur der Oberfläche, verwenden Sie das Gerät außerhalb der Reichweite von Kindern.
SPEZIELL FÜR FRANKREICH: Ihr Heizofen wurde ausschließlich für den Betrieb mit Brennstoff für mit flüssigem Brennstoff betriebene mobile Heizöfen gemäß den Richtlinien vom 18.07.2002 und 25.06.2010 ausgelegt. Die Verwendung anderer Brennstoffe ist verboten. Fragen Sie ihren Handler. Die Adressen unserer Handler finden Sie auf unserer Website. Der mit flüssigem Brennstoff betriebene mobile Heizofen wurde als zusätzliches Heizgerät ausgelegt und nicht als ständige Wärmequelle.
SPEZIELL FÜR GROBBRITANNIEN: Verwenden Sie ausschließlich Petroleum-Brennstoff der Klasse C1 gemäß BS2869 Teil 2 oder einen gleichwertigen Brennstoff.
Im Hinblick auf die richtige Verwendung muss der Benutzer folgende Anweisungen befolgen:
ES IST VERBOTEN
- verwenden Benzin.
- den mit flüssigem Brennstoff betriebenen mobilen Heizofen in Volkswagen, auf Booten und in Fahrerhäusern zu benutzen.
- den mit flüssigem Brennstoff betriebenen mobilen Heizofen in unzureichend belufteten Räumen (die Mindestmaße für zu beheizende Räume entnehmer Sieitte der Tabelle mit den technischen Daten), Kellerräumen bzw. in einer Höhe von über 1500 m zu benutzen.
- Änderungen an den Sicherheitsvorrichtungen des Heizofens vorzunehmen.
Wenn these Art von Heizung in öffentlich zugänglichen Räumen eingesetzt werden soll, muss eine entsprechende Genehmigung vorliegen. Erkundigen Sie sichrechtzeitig nach den entsprechenden Vorschriften.
Nur mit dem richtigen Brennstoff ist eine sichere, effiziente und komfortable Benutzung Ihres Heizofens gewährleistet.
Den Transportverschluβ
finden Sie im
Verpackungskarton. Nur hiermit kann der Heizofen nach
Benutzung problemlos transportiert werden. Bewahren Sie den
Verschluß also gut auf!
DER RICHTIGE BRENNSTOFF
Ihr Heizofen wurde für die Benutzung von, sauberem Heizpetroleum hoher Qualität, entwickelt (TOYOTOMI Brennstoff). Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen:
- erhöhte Störungsanfälligkeit
- unvollständige Verbrennung
- verkurzte Lebensdauer des Heizofens
- Rauch und/oder Geruch
- Ablagerung auf dem Gitter oder Gehäuse
Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und komfortablen Gebrauch Ihres Heizofens.
Eine Beschädigung bzw. eine Störung des Heizofens aufgrund der Verwendung von anderen als hochwertigem Wasserfreiem Petroleum fällt nicht unter die Garantie.
Informieren Sie sich bei Ihr hem Handler in Ihrer direkten Umgebung über den richtigen Brennstoff fur ihren Heizofen (www.toyotomi.eu).
A
GEBRAUCHSANWEISUNG
A DIE INSTALLATION DES HEIZOFENS

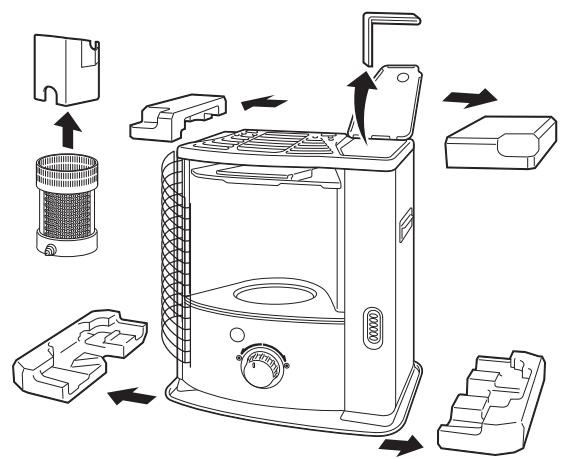

1 Nehmen Sie den Heizofen vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit.
Außer dem Heizofen muß folgenden vorhanden sein:
Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung und/oder Transport auf.
2 Entfernen Sie das übrige Verpackungsmaterial:
- Entfernen Sie das Stückchen Verpackungsmaterial vom Gitter 6.
Heben Sie das Gitter aus der Kerbung (Abb. B) undziehen Sie es nach vorn.
- Ziehen Sie beiden Enden des Verpackungsmaterials nach hinten und gleichzeitig leicht nach unten (Abb. C).
- Nehmen Sie den Brennerkopf ③ aus dem Heizofen und entfernen Sie auch das Verpackungsmaterial (Abb. D).
- Setzen Sie den Brennerkopf wieder ein. Der Brennerkopf stehen richtig, wenn sie sich ohne Schwierigkeiten mit dem Handgriff 4 etwas nach links und rechts verschiben{lsst (Abb.E). SchlieBen Sie das Gitter: in dem Sie es leicht anheben, um es wieder in die Kerbung einrasten zu halten.
- Öffnen Sie den Deckel des Brennstofftanks ⑦ und entfernen Sie das Stückchen Karton.
3 Befüllen Sie den Brennstofftank wie in Kapitel B beschreiben.
4 Die Schrauben entfernen, den Deckel abnehmer und legen Sie die Batterien in das dazu bestimmte Fach 10 an der Rückseite des Heizofens (Abb. F). Achten Sie darauf auf die + und - Pole. Am besten verwenden Sie dazu neue Alkaline-Batterien (4 x Groß D).
5 Der Boden muß stabil und waagerecht sein. Stellen Sie den Heizofen an eine andere Stelle, falls er nicht waagerecht stehen. Versuchen Sie nicht durch Unterlage von Büchern oder Ähnlichem den Stand zu korrigieren.
Ihr Heizofen ist jetzt betriebsbereit.
Verwenden Sie den Heizer nicht in einer Höhe von über 1500 Metern.

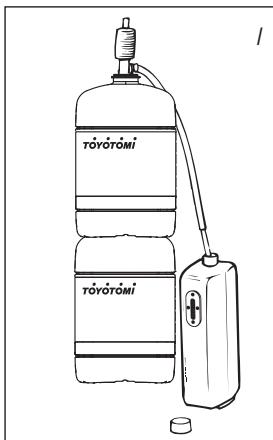

B DAS BEFULEN MIT BRENNSTOFF
Füllen Sie den Brennstofftank nicht im Wohnraum, sondern an einer dazu geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:
1 Der Heizofen muss ausgeschaltet sein.
2 Öffnen Sie den Deckel 7 undziehen Sie den Brennstofftank 8 aus dem Heizofen (Abb. G). Stellen Sie den Brennstofftank ab (mit dem Tankverschluß nach oben, Griff zum Boden) und drehen Sie den Tankverschluß auf (Abb. H). HINWEIS: Der Tank kann kurz nachtropfen.
3 Den glatten, steifen Schlauch der Syphonpumpe in den Kanister stecken. Das Befüllen ist einfacher, wenn der KanisterHigher steht als der Brennstofftank (Abb. 1). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Brennstofftanks.
4 Den weiß Knopf oben auf der Pumpe zudrehen (nach rechts).
5 Einige Male die Pumpe drücken, bis der Brennstoff in den Brennstofftank flieBt. Sobald dies der Fall ist, brauchen Sie nicht mehr zu drucken.
6 Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des Brennstofftanks (Abb. J). Wenn Sie sehen, daß der Tank fast voll ist, stellen Sie den Füllvorgang ein. Hierzu drehen Sie den weißen Knopf oben auf der Pumpe wieder auf (nach links). Den Tank niemals zu voll fullen. Vor allem nicht, wenn der Brennstoff sehr kalt ist (Brennstoffdehynt sich aus, wenn er warmer wird).
7 Lassen Sie den Brennstoff, der sich noch in der Pumpe befindet, in den Kanister zurückströmen und entfernen Sie die Pumpe vorsichtig. Schrauben Sie den Tankverschluß (Abb. K). Wischen Sie eventuell verschütteten Brennstoff weg.
8 Kontrollieren Sie, ob der Tankverschlußgerade sitzt und fest angezogen ist. Setzen Sie den Brennstofftank wieder in den Heizofen ein (Tankverschluß nach unten). Schließen Sie den Deckel.
HINWEIS: Sicherstellen, dass der Tankdeckel fest sitzt und überprüften, ob Brennstoff ausläuft, wenn die Deckseite nach unten zeigt. Anschließend den herausnehmbaren Brennstofftank in den Heizofen eingufen.
C DAS STARTEN DES HEIZOFENS
Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätzliche Belüftung oder starten Sie den Ofen das ersten Mal außerhalb des Wohnraumes.
Wenn Sie den Heizofen zum ersten Mal benutzen, müssen Sie nach dem Einsetzenden des Brennstofftanks ca. 30 Minuten warten, bevor Sie den Ofen starten, damit sich der Docht mit Brennstoff vollsaugen kann. Dies trifft auch zu, wenn Sie den Heizofen vollständig leer gebrannt haben, beziehungsweise nach Austausch des Dochetes.
Achten Sie vor dem Starten des Heizofens daraufuf, daß sich noch genügend Brennstoff im Tank befindet (mit Hilfe der Brennstoffanseige 5).
Starten Sie den Heizofen immer über die Drehregler ②. Niemals Streichhölzer oder ein Feuerzeug benutzen.
Hierbei gehen Siewie folgtvor:
1 Drehen Sie den Drehregler ② nach rechts bis zum Anschlag (Abb. L). Mit einem gewissen Druck konnten Sie den Drehregler dann noch etwas weiter drehen, er federt dann jedoch von selbst wieder zurück. So wird der Docht auf die höchste Position eingestellt und das Sicherungssystem aktiviert.
Haben Sie das Heizgerät gestartet und es schaltet sich kurz danach wieder aus, müssen die Batterien ausgetauscht werden. Am besten verwenden Sie dazu neue Alkaline-Batterien (4 x Großbe D).
Sollte bei erster Benutzung des Ofens der Flammenregler nicht verriegelt sein, drehen Sie dann den Flammenregler (Abb. M) erst ganz nach links, bevor Sie den Docht für die Zündung in die höchste Position einstellen (Kapitel C).
Vor dem Starten des Heizofens immer kontrollieren, ob die Brennkammer ③ gerade steht, indem Sie den Handgriff ④ kurz nach links und rechts schieben (Abb. E). Dies muß ohne Schwierigkeiten möglich sein. Wenn der Brennerkopf schrägt steht, führt dies zu Rauch- und Rußentwicklung.

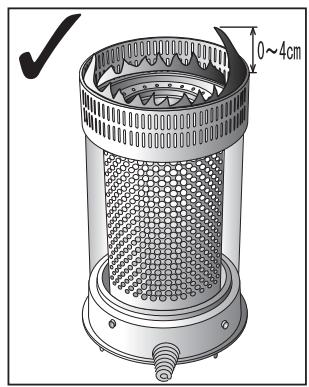

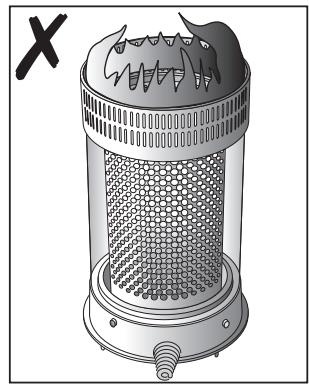

D DAS BRENNEN DES OFENS
Nachdem der Heizofen gestartet wurde, dauert es 30 Minuten, bevor Sie kontrollieren können, ob der Ofen gut brennt. Eine zu hohe Flamme kann Rauch- und Rußentwicklung verursachen, während eine zu niedrige Flamme zu Geruchsbildung führen kann (Abb. R). Regeln Sie die korrekte Flammhöhe mit dem gerändelten Einstellknopf (Abb. S).
R
Eine zu niedrige Flamine kann entstehen durch:
(befüllen Sie den Brennstofftank)
schlechten Brennstoff
(wenden Sie sich an ihren Handler)
(ein Fenster oder eine Tur einen Spalt breit offen)
(wenden Sie sich an ihren Handler oder
Dochtwechsel erforderlich, siehe Kapitel L)
Ist die Belüftung im Raum unzureichend, schaltet sich das Heizgerät automatisch ab. Wenn für eine bessere Belüftung des Raums gesorgt worden ist (z. B. indem Sie eine Tur oder ein Fenster etwas weiter öffnen), kann das Heizgerät wieder eingeschaltet werden.
Dieses Gerät ist mit einem Sicherheitsystem ausgestattet, das den Ofen ausschaltet wenn der Wechseltank aus dem Ofen genommen wird (Abb. G). Um den Ofen erneut zu entzünden, müssen Sie den Wechseltank in den Ofen zurückstellen. Folgen Sie hierzu den Anweisungen wie in Kapitel C beschreiben.
E DAS AUSSCHALTEN DES HEIZOFENS
Drücken Sie die Abschalt-Taste ①. Die Flamine erlöscht nach kurzer Zeit (Abb. N).
F STÖRUNGEN, URSACHEN UND Lösungen
Wenn sich eine Störung nicht mit Hilfe der unterstehenden Hinweise beheben laßt, dann wenden Sie sichitte an ihren Handler.
DER OFEN LÄSST SICH NICT STARTEN.
Die Batterien sitzen nicht richtig im Batteriefach. Überprüfen (Abb. F).
Die Batteriespannung ist zu niedrig. Austauschen (Abb. F)
- Sie haben den Heizofen vollständig leerbrennen setzen oder den Docht ausgetauscht. Nach Einsetzen des gefüllten Brennstofftanks 30 Minuten mit dem Starten warten.
UNGLEICHE FLAMME UND/ODER RUBUND/ODER GERUCH
- Der Brennerkopf ③ ist nicht richtig eingesetzt.
Mit dem Handgriff 4 den Brennerkopf richtig einsetzen, bis sie sich mühelos etwas nach links und rechts verschiedene laßt.
- Sie benutzen veralteten Brennstoff.
Fangen Sie jeder neue Heizsaison mit neuem und richtigem Brennstoff an.
- Sie benutzen einen falschen Brennstoff.
Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").
Staubanhäufig im unteren Bereich des Heizofens.
Wenden Sie sich an ihren Handler.
Die Dochondhe ist nicht richtig.
Wenden Sie sich an ihren Handler.
DER HEIZOFEN GEHT LANGSAM AUS.
- Der Brennstofftank ist leer.
Siehe Kapitel B.
- Es befindet sich Feuchtigkeit im unteren Reservoir.
Wenden Sie sich an ihren Handler.
- Der Docht ist an der Oberseite verhärtet.
Heizofen außerhalb des Wohnraumes vollständig leer brennen halten
(Kapitel G). Verwenden Sie richtig Brennstoff.
- Sie benutzen veralteten Brennstoff.
Fangen Sie jeder neue Heizsaison mit neuem und richtigem Brennstoff an.
DIE FLAMME DES OFENS BRENNT ZU NIEDRIG.
- Der Docht ist zu niedrig eingestellt.
Wenden Sie sich an ihren Handler.
- Der Heizofen hat vor dem Nachfüllen fast den gesamten Brennstoff verbraucht.
Nach dem Einsetzen des vollen Brennstoffanks 30 Minuten warten, bevor der Heizofen erneut gestartet wird.
- Sie benutzen veralteten oder einen falschen Brennstoff.
Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").
- Der Raum wird nicht ausreichend ventiliert.
Ein Fenster oder eine Tur kurz welt offen und danach einen Spalt breit offen halten.
DIE FLAMME DES HEIZOFENS BRENNT ZU HOCH.
-
Nach dem ersten Starten schlägt die Flamme etwas höher aufgrund der neuen Komponenten. Nach ca. 10 Stunden Betriebszeit reguliert sich dies.
-
Sie benutzen einen falschen, zu flüchtigen Brennstoff.
Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").
- Der Docht ist zu hoch eingestellt.
Wenden Sie sich an ihren Handler.
G DIE WARTUNG
Ihr Heizofen bestehtigt kaum Wartung. Staub und Flecken sollen den noch rechtzeitig mit einem feuchten Tuch entfernt werden, da ansonsten hartnackige Flecken entstehen konnen. Normalerweise sind nur die folgenden 3 Teile dem Verschleib ausgesetzt:
1. DIE BATTERIEN
These konnen Sie selbst austauschen. Das bei der Funkenentladung abgegebene Gerausch überprüfen. Ist ein Knacken zu horen, dann ist wahrscheinlich die Spannung der Batterie gering.itte die Batterie wechseln. Wenn das Gerausch auch nach dem Auswechseln der Batterie gleich bleibt, die Zündung im Rahmen des Wartungsverfahrens Nr. 3 kontrollieren. Werfen Sie die alten Batterien nicht in den Abfalleimer, sondern entsorgen Sie diese laut den örtlichen Vorschriften für chemischen Kleinabfall.
2. DER DOCHT
Um die Lebensdauer des Dochtes zu verlangern, sollen den Heizofen von Zeit zu Zeit vollständig leer brennen setzen (bis er von selbst ausgeht). Tun Sie dies, sobald Sie merken, daß die Flamme etwas schwächer wird. Da dieser Vorgang etwas Geruch verursacht, empfehlen wir Ihnen, dies außerhalb des Wohnbereiches zu tun.
3. ELEKTRODEN
Bei einer Verschmutzung der Elektroden durch Kohlenstoff oder Teer, diese reinigen. Beim Eintauchen der Elektroden in den Docht kann es zu einem Zündaussetzer kommt. In diesen Fall die Position der Elektroden anpassen. Dabei darauf aufachten, dass kein Wasser auf die Elektroden gespritzt wird.
Entfernen Sie selbst keine Teile aus dem Heizofen. Wenden Sie sich bezüglich einer eventuellen Reparatur immer an ihren Handler.
Bevor Sie Wartungsarbeiten ausfuhren, muß der Heizofen ausgeschelt und abgekühlt sein.
Tragen Sie für Wartungsarbeiten zu ihrer Sicherheit Handschuhe.
H LAGERUNG (ENDE DER HEIZSAISON)
Wir empfehlen Ihnen, den Heizofen am Ende jeder Heizsaison vollständig leer brennen zu halten undihn danach gut aufzubewahren. Beachten Sie dazu folgende Hinweise:
1 Starten Sie den Ofen außerhalb des Wohnraumes und halten Sieihn vollständig leer brennen.
2 Lassen Sie den Heizofen anschließend abkühlen.
3 Den Heizofen mit einem feuchten Tuch reinigen und danach mit einem trockenen Tuch trocken reiben.
4 Die Batterien aus dem Batteriefachnehmen und an einer trockenen Stelle aufbewahren.
5 Lagern Sie den Heizofen staubfrei, nach Möglichkeit in der Originalverpackung. Den übriggebliebenen Brennstoff sollenn Sie in der nachsten Heizsaison nicht mehr verwenden. Entsorgen Sie übriggebliebenen Brennstoff gemäß den Vorschriften, die in ihrer Gemeinde für chemische Kleinabfälle gelten. Beginnen Sie jeder neue Heizsaison immer mit neuem Brennstoff Beachten Sie wieder die Gebrauchsanweisung (wie beschrieben ab Kapitel A), wenn Sie den Heizofen erneut in Betrieb nehmen.
TRANSPORT
Um zu verhindern, daß der Heizofen während des Transportes Brennstoff verliert, müssen folgende Maßnahmen getroffen werden:
1 Lassen Sie den Heizofen abkühlen.
2 Nehmen Sie den Brennstofftank ③ aus dem Heizofen und entfern den Sie den Brennstofffilter (Abb. P). Dieser kann eventuell etwas nachtropfen; halten Sie ein Tuch bereit. Den Brennstofffilter und den Brennstofftank außerhalb des Heizofens aufbewahren.
Transportverschluβ
3 Setzen Sie den Transportverschluß anstelle des Brennstofffilters ein (Abb. Q) und drücken Sie ihn fest, so daß kein Brennstoff austritt.
4 Den Heizofen immer aufrecht transportieren.
J TECHNISCHE DATEN
| Zündung | elektrisch | Abmessungen (mm) | Breite | 422 |
| Brennstoff | Heizpetroleum | (einschließlich Bodenplatte) | Tiefe | 281 |
| Kapazität (kW) | 1,87-2,20 | | Höhe | 446 |
| Geeigneter Raum (m3)** | 35-80 | Zubehör: | Brennstofpumpe |
| | | Transportverschluß |
| Brennstoffverbrauch (Ltr/Std) | 0,195-0,229 | Benötigte Batterien | 4x LR20, MIN 1300 |
| Brennstoffverbrauch (g/Std) | 156-183 | | 1,5V, size D |
| Brenndauer pro Tank (Std) | 17,5-20,5 | Dochttyp | F |
| Inhalt Brennstofftank (Liter) | 4,0 | Gewicht (kg) | | 7,5 |
Überwachung der Belüftungsqualität (Luftaustausch): Direktmessung des CO2-Werts (NDIR-CO2-Sensor 1).
** Angegebene Werte sind Richtwerte
K GARANTIEBEDINGUNGEN
Sie erhalten auf ihren Heizofen 48 Monate Garantie ab Kaufdatum. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos behoben. Hierbei gelten folgende Regeln:
1 Alle weiteren Ansprüche auf Schadenersatz, inklusive Folgeschäden, werden nicht anerkannt.
2 Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Veränderung der Garantie.
3 Die Garantie verfällt, wenn Veränderungen angebracht wurden, Nicht-Original Teile montiert oder Reparaturen durch Dritte am Heizofen ausgeführrt wurden.
4 Teile, die normalem Verschleiß ausgesetzt sind, wie die Zündspirale, die Batterien, der Docht und die Syphonpumpe, fallen nicht unter die Garantie.
Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung, auf der keine Veränderungen vorgenommen wurden.
6 Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen entstanden sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veraltetem Brennstoff. Falscher Brennstoff kann)sagar gefährlich sein.*
Die Versandkosten und das Versandrisiko des Heizofens, oder dessen Teile, gehen zu allen Zeiten zu Lasten des Käufers.
Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, immer zuerst sorgfältig die Gebrauchsanweisung zulesen. Finden Sie darin keine Lösung, wenden Sie sich an ihren Handler.
- Leicht entzündliche Stoffe können zum Beispiel zu unkontrollierbarer Verbrennung führen, die ausschlagende Flammen zur Folge haben. Versuchen Sie in dieser Fall nie, den Heizofen zu transportieren, sondern schalten Sie den Heizofen unverzüglich aus (siehe Kapitel E). In Notfällen können Sie einen Feuerlöscher benutzen, jedoch ausschließlich einen Kohlendioxid- oder Pulver-Feurolöscher.
WECHSELN DES DOCHTES
DER OFEN MUSS GANZ ABGEKühLT SEIN, BEVOR SIE MIT DEM DOCHTWECHSEL BEGINNEN.
1 Öffnen Sie den Deckel undnehmen Sie den Brennstof-tank heraus.
2 Nehmen Sie die Batterien aus dem Batteriefach 10.
3 Das Gitter aus der Kerbung haben und nach vornziehen. Den Brennerkopf aus dem Ofen nehmen. Das Gitter schlieben.
4 Den Drehregler vom Ofen abziehen.
Die drei Gehäuseschrauben an der Unterseite lösen. Das Gehäuse ein weniger nach vornziehen und von der Bodenplatte abnehmer.
Die Flügelmuttern unter dem Brennersitz offen.
7 Den Brennersitz hochziehen, bis der Docht sightbar wird. Legen Sie den Brennersitz geben den Ofen. (Achten Sie darauf来进行, dass die Drähte sich nicht länger).
Die Schraube, die den Halter festhalten, aus der Achse drehen. Halter entfern.
9 Halter bis zum Ende nach rechts drehen.
Drehen Sie den Dochthalter gegen den Uhrzeigersinn und haben den Dochthalter an. Entfernen Sie den Dochthalter von der ersten Luftöffnung.
11 Docht drücken, um die drei Dochtstifte zu losen und um den Docht vom Dochthalter zu entfernen. Dafür sorgen, dass Sie Handschuhe/TRagen und ein Behälter für den gebrauchten Docht bereitsteht.
12 Den Docht in den Dochthalter in die Richtung, die auf dem Dochthalter eingraviert ist, einsetzen.
13 Platzieren Sie den Dochthalter ( mit Docht ) wieder an der ersten Luftöffnung. AnschlieBend drehen Sie den Dochthalter im Uhrzeigersinn auf die Dochtbefestigung.
14 Den Halter einbauen. Danach die Schraube anziehen, die den Halter festhält.
15 Den Brennersitz wieder montieren.
Die Flügelmuttern gleichmäßig handfest anziehen.
17 Den Rändeldrehknopf für den Docht auf den Dochtmechanismus setzen. Den Knopf soweit wie möglich nach rechts drehen. Auf die Kippsicherung drücken, um zu kon-trollieren, ob der Docht vollständig hinabgelassen werden kann. Mehrere Male wiederholen. Wenn der Docht nicht ganz nach unter geschoben werden kann, wurde er nicht ordnungsgemäß eingesetzt. Ist das der Fall, Arbeitsweise ab Punkt 12 wiederholen. Den Drehregler vom Ofen abziehen.
Das Gehäuse wieder aufsetzen und die drei Schrauben festdrehen. Den Rändeldrehknopf des Dochetes einstellen. Dann den Brennerkopf wieder einsetzen. Kontrollieren Sie, ob diese gerade stehen, indem Sie mit dem Handgriff kurz nach links und rechts schieren. Das Gitter schliessen.
19 Den gefüllten Brennstofftank wieder aufsetzen. Die Batterien in das Batteriefach einlagen (acht den Sie bereits auf die + und - Pole). Nach dem Einsetzen des Brennstoffanks und der Batterien müssen Sie 30 Minuten warten, bevor Sie den Ofen starten.
PRODUKTDATENBLATT
(a) Name / Warenzeichen des Lieferanten TOYOTOMI Europe Sales B.V.
(b) Model RS-1220
(c) Energieeffizienzklasse A
(d) Direkte Wärmeleistung 2.2kW
(e) Indirekte Wärmeleistung N/A
(f) Energieeffizienzindex 91.0%
(g) Brennstoff-Energieeffizienz 100%
(h) Besonderen vorkehrungen lation oder wartung des Gerates wir verweisen wir nach die Gebrachsanleitung.
1 Abschalt-Taste
Drehregler
Brennerkopf
Handgriff Brennerkopf
Brennstoffanzeige
Gitter
Deckel Brennstofftank
Brennstofftank
Brennstoffanzeige des Brennstofftank
10 Batteriefach
11 Uberwachungssystem fur Luftqualitat
Cher Client,
PANNES: CAUSES ET REMÉDES
Falls Sie weitere Informationen wünschen, oder sollen den besondere Probleme auftreten, die in dieser Bedienungsanleitung nicht ausfurhrlich genug behandelt werden, besuchen Sieitte unsere Website (www.toyotomi.eu), oder fordern Sie die benottigte Auskunft von unserem Kundendienst an (Telefonnummer auf www.toyotomi.eu)
