GEBRUIKSAANWIJZING CrossPro13AH URBAN GLIDE

Vertaling van het oorspronkelijke bericht P02725

URBANGLIDE is een merk geïmporteerd door het bedrijf PACT GROUP, Gevestigd aan 33 rue du Ballon - 93160 Noisy Le Grand - Frankrijk

Urbanglide.fr

Urbanglide

Urbanglide Channel

Veiligheid en voorzorgsmaatregelen

Lees de handleiding a.u.b. aandachtig voordat u het product gebruikt, alsook de adviezen inzake de risico's eneilheid in de handleiding. Het gebruik van een elektrisch product kan gevaarlijk zijn als de gebruiker nicht voorzichtig is. Als er door verkeerd gebruik en Niet-naleving van de veiligheidsinstructies een ongeval gebeurt, kan het bedrijf Niet aansprakelijk worden gehonden. Gebruikers要去en zich oordelen vellen en hun gezond verstand gebruiken om möglichke bevaren te detecteren.

Verifieer a.u.b. de huidige voorschriften en wetten in uw land om te weten te komen waar en hoe u uw product op een manier die conform is met de wetgeving, kurz gebruiken. U要去 de regels en wetten die van toepassing zich op voertuigen en voetgangers naleven.

- Beschermende uitrusting

Draag altijd de volgende beschermende uitrusting:

• goedgekeurde en gecertificierde helm voor uw locatie;
• knie- en elleboogbeschermers;
• een t-shirt met lange mouwen en een lange broek;
• handschoenen;
• schoenen met rubberen zolen. Rijd nooit met blote voeten of in sandalen. Knoop uw veters toe en houd ze zo ver möglichk van de wielen en het intern systemm.

- Advies voor de bestuurder

De gebruiker mag nicht meer dan 120kg wegen. Zijn grootte en gewicht zullen nicht volledig verzekeren dat hij volledige controle zal hebben over het voertuig. Het is uw verantwoordelijkheid om te verzekeren dat alle gebruikers op de hoogte zijn van de risico's. De aanbevolen leeftijd voor het gebruik van het product is 12aar. U bent verantwoordelijk voorjongere bestuurders en u moet rekening honden met hun vaardigheden, maturiteit en vermogen en ervoor zorgen dat ze de regels volgen. Raak de motor of de remmen van het product Niet onmiddelijk aan na het gebruik. Deze onderdelen konnen erg heet zich.

- Procedures en rijomstandigheden

Verifieer a.u.b. de huidige wetten en regels in uw land, voordat u het product gebruikt. Kijk rondom u wanner u het product gebruikt en besteed aandacht aan alle mogelijk risico's. In Frankrijk bedraagt de lineaire snelheid op een vlokke ondergrond en een persoon die de maximaal toegestane belasting nicht overschrijdt 25km / u . Het is belangrijk dat u de rechten en eigendommen van iedereen respecteert. Start de versnelling nicht, als u zich nicht op het product bevindt. Dit product is Niet ontworpen om te springen, voor acrobatische trucs en om mee te glijden. Rijd nooit op weg, in de nabijheid van voertuigen, op trappen, heuvels of in de nabijheid van zwembaden of andere waterbronnen. Houd de hendels a.u.b. vast met beiden handen.

Er mag zich nooit meer dan een persoon op het product bevinden. Houd uw vingers en andere lichaamsdelen weg van de hete onderdelenijdens het gebruik (rem, motor, ketting). Gebruik het product nooit verwijl u waar muziek luistert of uw smartphone gebruikt.

Gebruik het product nooit om aan iets te trekken, aangezien dit de onderdelen kan beschadigen en de batterij snel kan doe den verslieten. Zorg ervoor dat het product nooit in aanraking komt met water, aangezien dit de elektrische onderdelen kan beschadigen en tot gevaarlijke situatuies kan leiden.

Rijd enkel op vlakke en stabiele oppervlakken. Vermijd oppervlakken met grond, gaten en ijs, aangezien u hierdoor de controle over het product kunt verliezen. Rijd Nietijdens de nacht of opplaatsen met een lage zichtaarheid. Rijd Niet binnen op plaatsen waar er tapijten liggen, aangezien deze+kennen storen. Het Agewogen geluidsdrukniveau in de bestuurderscabine mag Niet hoger+zijn dan 70dB(A). De totale waarde van de trillingen waaraan het hand-armsystem wordt blootgesteld is Niet hoger dan 2,5m / s^2 , de maximale frequentie-gewogen wortelgemiddelde kwadratische Waarde van de versnelling waaraan het hele lichaam wordt blootgesteld is Niet hoger dan 0,5m / 2 . (Meetnauwkeurigheidonzeker)

Verifieer na elk gebruik of elk onderdeel zich op de juiste plek bevindt en of het Niet beschadigd is. Controller vór elk gebruik het volgende:

• of de remmen in een goede staat+zijn;
• of alle componenten in goede staat+zijn en zich op de juiste plaats bevinden;
• of de onderdelen die defect geraakt toenijdens het vorige gebruik gerepareerd of verwangen zijn naargelang de eisen van de producent.
• De maximale bandenspanning is 6,40 bar.

Personen met medische problemen of die in medische behandeling zich, onder wie Personen met hartproblemen, zwangere vrouwen, onverantwoordelijke Personen en Personen met rug- of nekproblemen,ogens het product Niet gebruiken.

- Gebruik van de oplader

Voordat u het product gebruikt, moet u het opladen. Vór het eerste gebruik kan het zich dat u lang要去 opladen. Raadpleeg a.u.b. het indicatielampje van de batterij. U(Int de batterij om het even wanner opaden om te verzekeren dat hij altijd opgeladen is. Het is Niet nodig om te wachten totdat de batterij volledig leeg is, voordat u hem oplaadt.

Gebruik geen oplader van een ander merk, aangezien dergelijkde batterij van uw product kan beschadigen. Om een normale levenscylus te verzekeren is het belangrijk om de batterij ten minste om de 3 maanden op te laden, zichs als u het product Niet gebruikt.

Vermijd schokken en contact met water, want dergelijkke factoren zich nicht gedekt door de garantie wanner ze de batterij beschadigen.

De bijgeleverde oplader is "smart". Hij zal stoppen wonneer de batterij voor 100% opgeladen is, zodate de batterij Niet beschadigd geraakt.

De oplader moet in een perfecte staat+zijn bij elk gebruik. Controleer de draden en de staat van de uiteinden en connectoren. Als het product Niet oplaadt, kan het zich dat de oplader defect is en dat hij verwangen要去en. De oplader mag enkel door volwassenen worden gebruikt en het is belangrijk hem los te koppelen aan beiden kanten, wonneer hij Niet aan het opladen is.

- Batterij

Berg de batterij a.u.b. Niet op onder extreme temperaten. Berg hem op onder 30^ en boven 0^ Als u het product Niet gebruikt gedurende 60-90 dagen, kan het zich dat de batterij verslechtert. Dit verlies van de werkig wordenveroorzaakt door gebrek aan gebruik en is waarom Niet gedekt door de garantie.

Op het einde van de levenscylus moet de batterij afzonderlijk van Niet-gedifferentieerd generisch afval worden weggegooid. Gooi de batterij weg in de containers die voor dit doeleinde bestemd zijn. De recuperatie en het recyclen van batterijden dragen bij aan de bescherming van het milieu en aan het behoud van materiele grondstoffen. Dit product bevat een Li-ion batterij, het blussen van een eventuele brand要去 gebeuren met een poederblusser (brandklasse D).

- Onderhoud

Berg uw product a.u.b. op in een droge, stofvrije ruimte en LAST het Niet voor lange tijdchter in een vochtige ruimte of in de zon. Gebruik een vochtige doek en een mild reinigingsmiddel voor de reiniging van uw product. Gebruik geen alcohol, benzine, kerosine of andere corrosieve chemische oplosmiddelen voor de reiniging van uw product, aangezien ze het uitzicht en de structuur konnen beschadigen.

Controleer regelmatig de staat van de onderdelen van uw product. Als er een onderdeel beschadigd is, verrang het a.u.b. voordat u het product gezruikt. Als er een onderdeel Niet werkt, kan dit vallen of letsels zeroorzaken.

Transport

Als u uw product en de batterij door de lucht of via andere vervoersmiddelen wenst te transporteren, neem dan a.u.b. vooraf contact op met de lokale overheid en de vervoerder om möglichke verboden en vervoersbeperkingen te weten te komen. Lithiumbatterijen worden in veel landen als gevaarlijk beschouwd. Verzeker dat de toegang en het vervoer ervan toegestaan zich, voordat u ze vervoert. Het vervoer van lithiumbatterijen door de lucht is verboden door internationale wetten.

- Gebruik van het product

Om uw product aan te zetten, drukt u op de aan/uit-knop op uw stuur. Om vooruit te komen, drukt u op het gaspedaal dat zich ook op het stuur bevindt. Plaats beiden voeten op het product en druk de gashendel in. Gebruik de handremmen op het stuur om te remmen. U kunt ook het achterspatbord gebruiken, als uw product daarmee is uitgerust. Controleer voor elk gebruik of de wielen Niet vastzitten en of de remmen werken. Om enkele basisaanpassingen te make, met name de remcontrolespeling, gaat u maar once instructievideo's die beschikbaar zijn op ons YouTube-kanaal: URBANGLIDE CHANNEL.

Het gebruik van dit type product over een langeperiode kan trillingen veroorzaken die onaangenaam konnen zich, neem regelmatig pauzes. Om andere gebruikers te waarschuwen voor uw aanwezigheid, gebruikt u de claxon op uw stuur, als uw product daarmee is uitgerust. Gebruik de LED aan de voorkant om je weg te verlichten op donkereplaatsen. Wanner u uw product stocht, gebruikt u de standard om het te stabiliseren.

Rebus

DIT PRODUCT VERBINDEN LITHIELE BATTERIJEN DIE VEILIGHEIDSOVEREENKOMSTEN MOETEN WORDEN: De batterij moet worden verwijderd voordat deze worden weggegoud. Vergeet nicht om, voordat u iets doet, het uit te schakelen en de stekker uit het stopcontact te halen.

Sommige onderdelen要去en worden verrangen, afhankelijk van de mate van slijtage en het tijdstip van gebruik,(Intk u reserveonderdelen verkrijgen op het volgende adres (ECROSS PRO):

https://boutique.urbanglide.com

Onderdelen	Vervangingscriteria	Aanvaardbaarheidscriteria	Vervangingsmethode	Referenties
Banden	Verlies van originele vom, scheuren, splinters of andere tekenen van slijtage		Online video op YouTube Urbanglide Channel	3700092647875
Remschijven	Abnormaal geluid bij het remmen, geringe dikte (<2,5 mm)	Rijd met 15Km/h Rem op 1m, het product要去 stoppen.	Online video op YouTube Urbanglide Channel	3700092647837
Remvoeringen	Abnormaal remgeluid of abnormaal wrijvingsgeluid		Online video op YouTube Urbanglide Channel
De kabel voor de bediening van de remmen	Rammende kabel		Online video op YouTube Urbanglide Channel	Neem contact op met once klantenservice
Retroreflectorende tapes	Als het eraf komt		Online video op YouTube Urbanglide Channel	Neem contact op met once klantenservice
Lagers	Abnormale geluiden		Neem contact op met once klantenservice	Neem contact op met once klantenservice

Het seriENUMmer heeft als voorvoegsel het bouwjaar op het informatielabel van uw product.

JJJJMMXXXXXXXXXXXXX

Tips voor gebruik

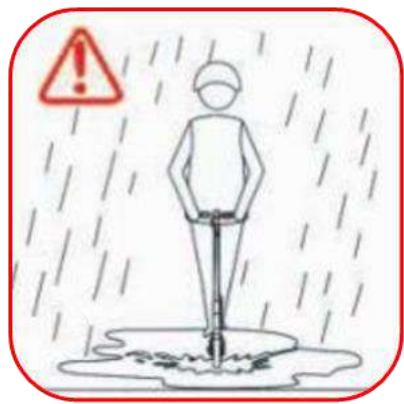

Het is Niet aan te raden om in de regen of bij slecht wee terrijden.

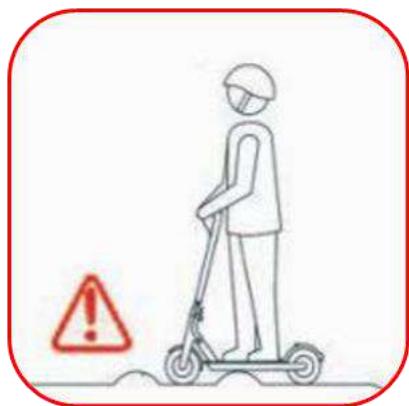

Wanner u op onstabel en onbegaanbaar terrein rijdt, verminder dan uw snugheid.

Ga van je scooter af als je door een deur, lift of trap gaat.

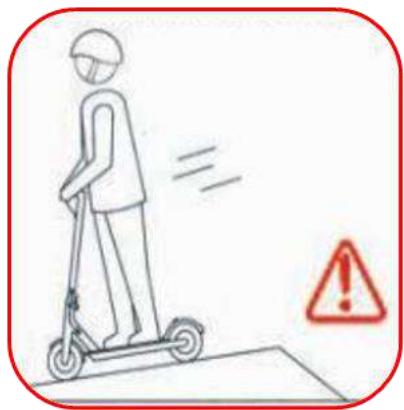

Voor uw veiligkeit mag u Niet versnellen op de afdalingen.

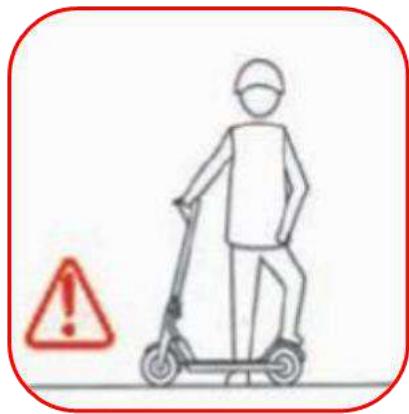

Ga Niet op het spatabord van uw product staan om schade te voorkomen.

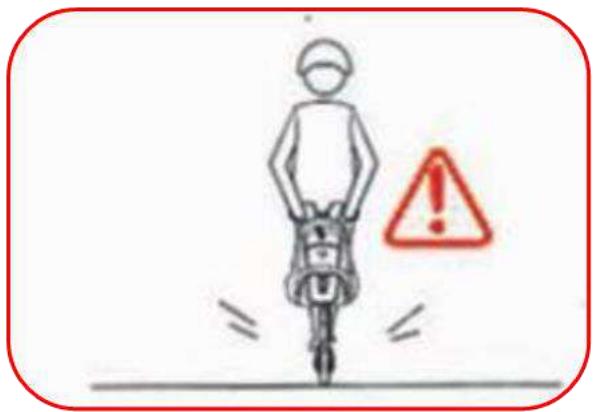

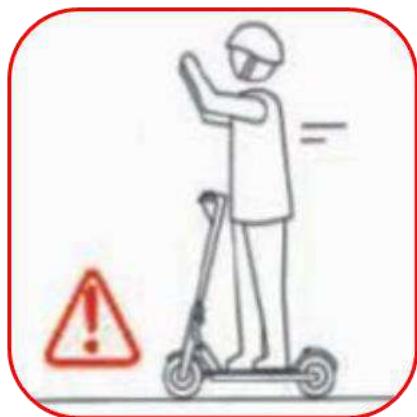

Als je rijdt, hou je bevide handen op je scooter...

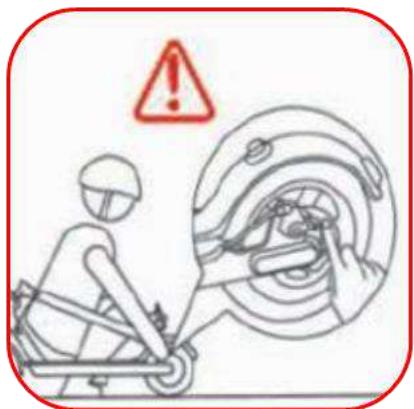

Raak de schijfremmen Niet aan na gebruik van uw scooter, deze onderdelen kennen na een lange rit heet+zijn.

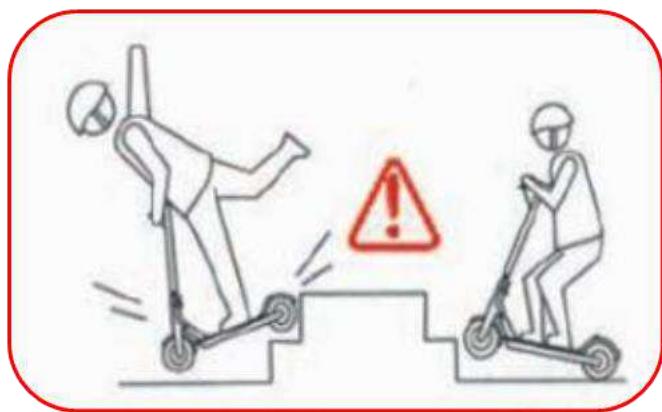

G a niet de trap op en af als je scooter.

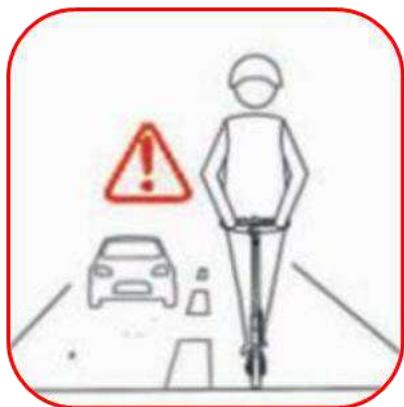

Het is verboden om met uw elektrische scooter op de weg te rijden.

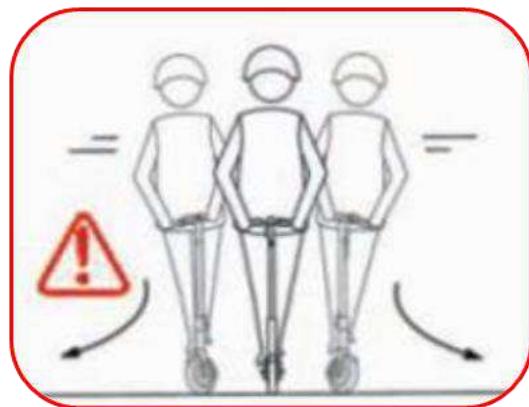

Bij het draaien, vertragen om het risico van vallen te vermijden.

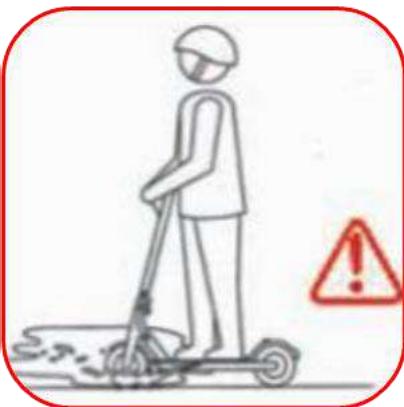

Rijd Niet in een plas water vanmeer dan 2 cm hoog.

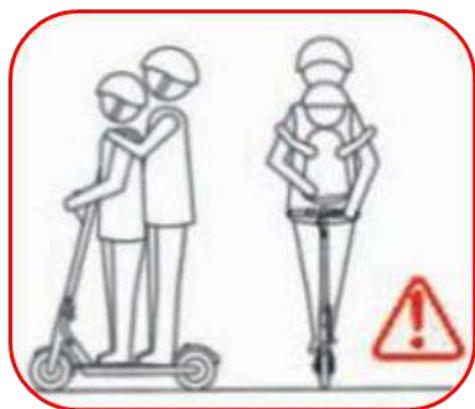

Het is verboden om met z'n tweetelijk op de scooter te rijden of om met een kind onder de 12aar te rijden.

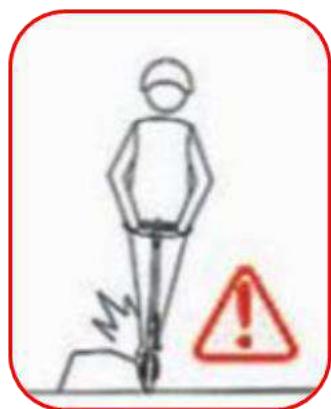

Vermijd obstakels tijdens het rijden

Hang niets aan je scooter dat de gewichtsverdeling kan beinvloeden en je kan lately vallen.

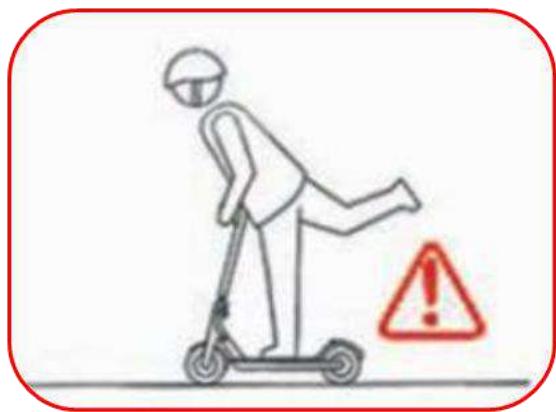

Laat beiden voeten op het dieinblad van je scooter staan.

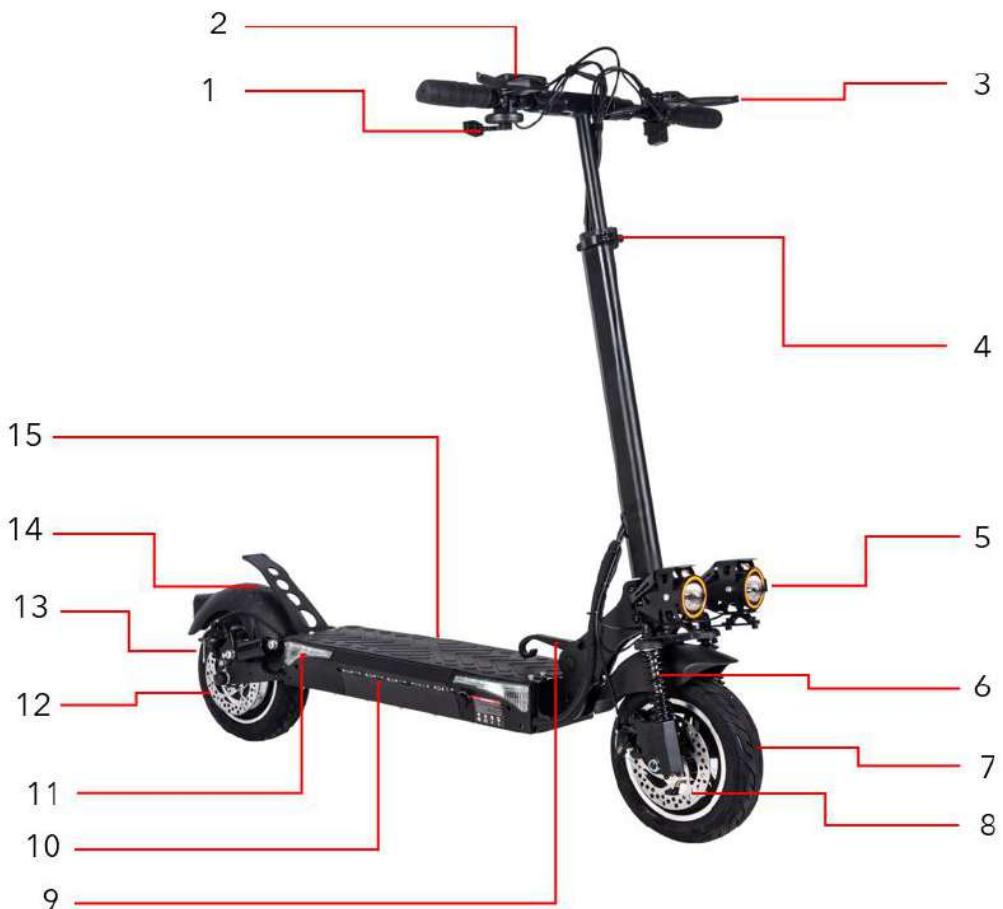

De verschillende onderdelen

1	Gashendel	6 Voorwielophanging x2	11	Richtingaanwijzer achteraan
2	Scherm	7 Voorwiel	12	Achterrememblokje
3	Remgreep	8 Remblokje voor	13	Achterste gemotoriseerd wie1
4	Stemverstelbout	9 Inklapbaar handvat	14	Achterspatbord
5	Voorlicht x2	10 zij-LED's	15	Plateau

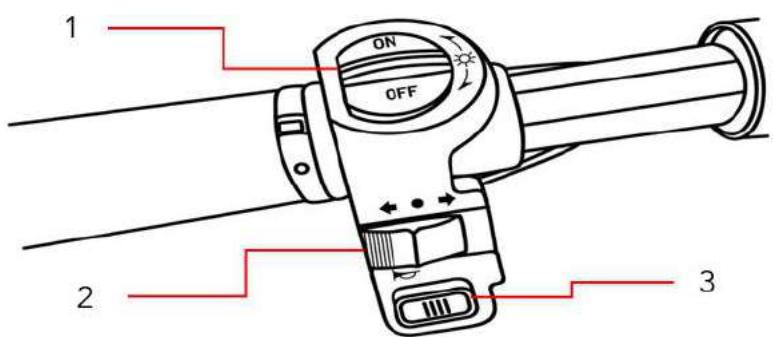

1 Het aan/uitzetten van de lichten
2 Richtingaanwijzer rechts/links
3 Hoorn

Montage

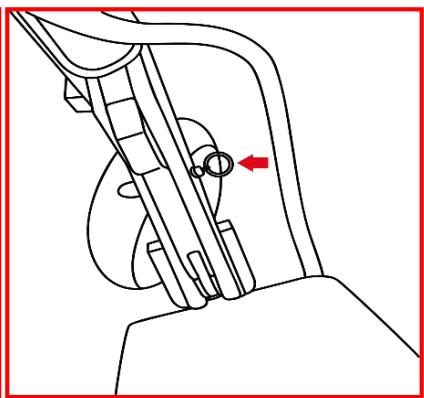

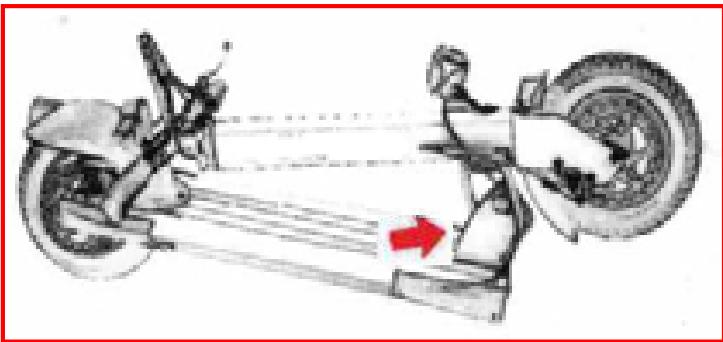

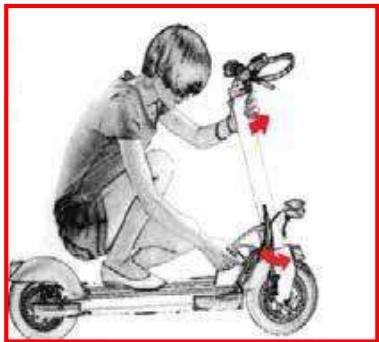

Om aan de inklapbare handgreep te kunnen trekken, moet de veiligheidspal worden verwijderd door aan de gesp

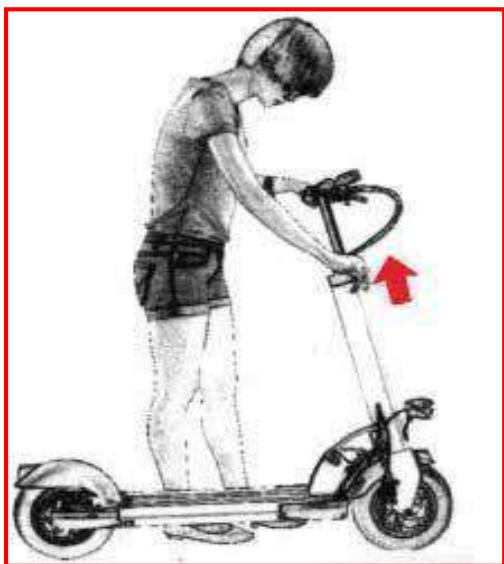

Trek verwolgens aan de vouwhandgreep om uw scooteruit te vouwen. Zet de stuurpenrecht en til het stuur omhoog. Zodra u het stuur volledig omhoog hebte gebracht, zet u de inklapbare handgreep terug in+zijn oorspronkelijke stand.

Breng verwolgens deveiligheidsgesp terug in+zijn oorspronkelijke positie en controllerer of uw stuur stabel staat.

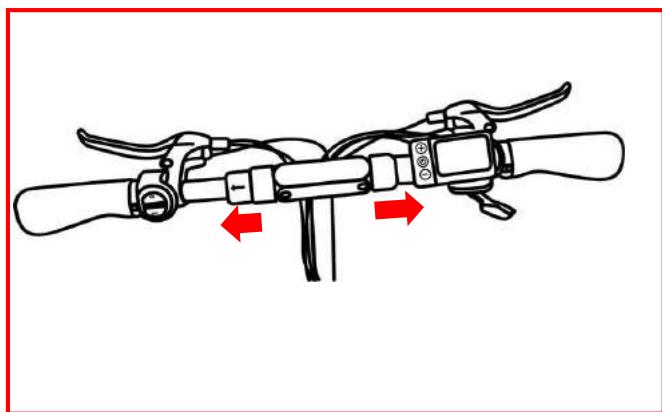

Pas de maat van uw stuur aan door de klemgesp op de stuurpen los te make. Pas op dat u de aangegeven hoogte Niet overschrijdt. Controller of uw stuur stabel staat en of de klem goed vastzit.

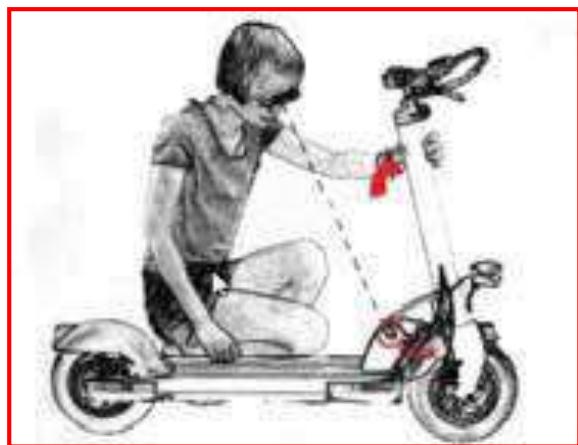

Om uw scooter op te vouwen, trekt u aan de veiligheidsgesp.

Trek dan aan de inklapbare hendel en LAST de stuurpen zakken tot op het plateau van uw scooter. Breng de veiligheidssluiting wee in de oorspronkelijke positie wanner de gordel zo ver möglichk is neergelaten.

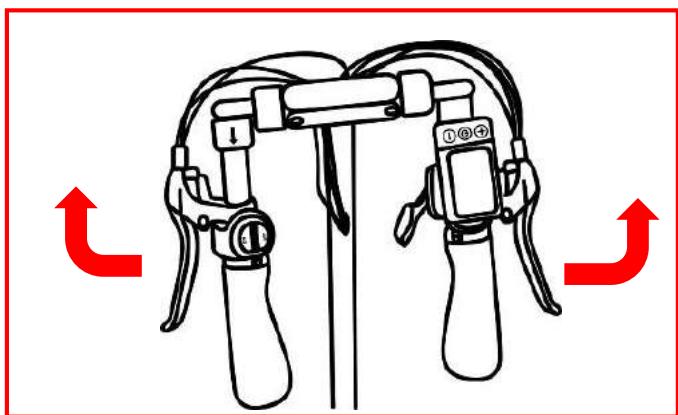

Klap de handgrepen eenvoudig uit door zerecht te trekken. Controller of ze stabel zich voordat u uw product gebruikt.

Om ze op te vouwen, trekt u aan de twee delen onderaan de handvatten. Laat de handgrepen helemaal zakken.

Belasting en voeding

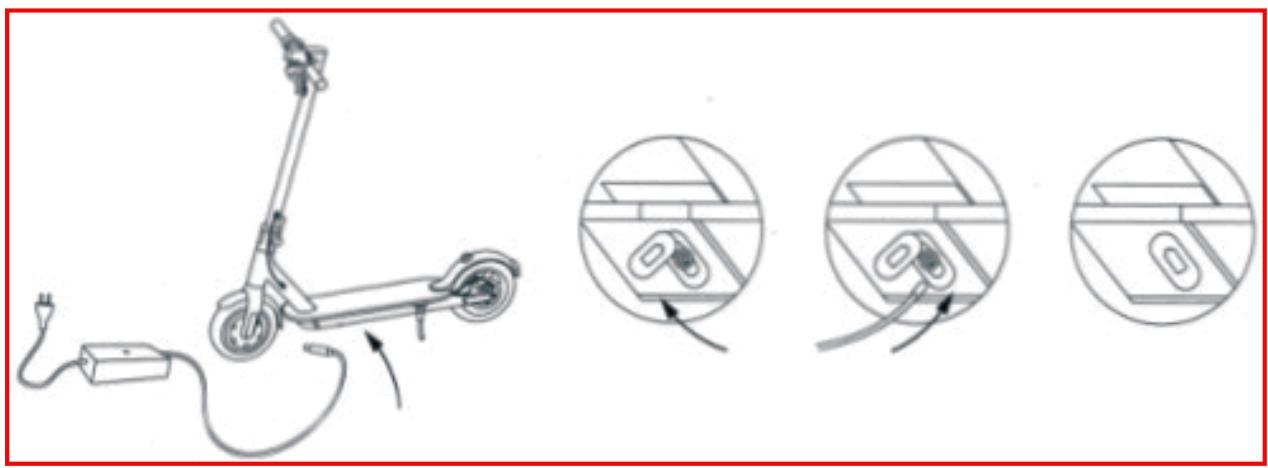

Verwijder de rubberen dop,plaats de lader in de laadpoort van uw scooter. Als de dop eenmaal is opgeladen, zet hem dan weer terug op+zijnplaats en zorg ervoor dat hij goed vastzit en waterdicht is.

Zorg er bij het laden van uw scooter voor dat de laadhaven in goede staat is en dat er geen resten in de laadruimte vastzitten. Maak hem dan schoon met een droge doek. Gebruik de bij het product geleverde lader, en alleen deze lader. Als u uw lader kwijt bent, of als deze defect is, neem dan contact op met de Urbanglide support. Zodra de lader een groen Licht geeft, haalt u de stekker van uw product uit het stopcontact. Laat de lader Niet te lang na het laden in het stopcontact zitten.

Uw apparatus wordt opgeladen. Wacht tot de kleur verandert.

Als uw apparaat is opgeladen, haalt u de stekker uit het stopcontact en haalt u ook de stekker van de lader uit het stopcontact.

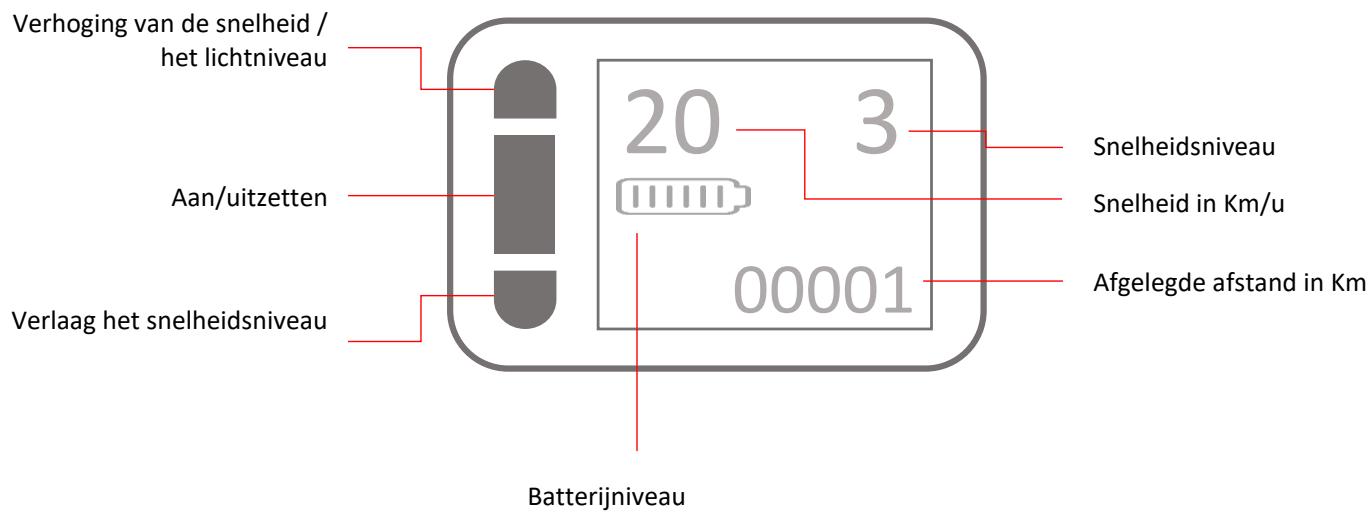

Schem

Gebruik

Schakel erst uw product in door op de knop "Power" op het stuur te drukken. Controller of de batterij is opgeladen.Schakel erst uw product in door op de knop "Power" op het stuur te drukken. Controller of de batterij is opgeladen.

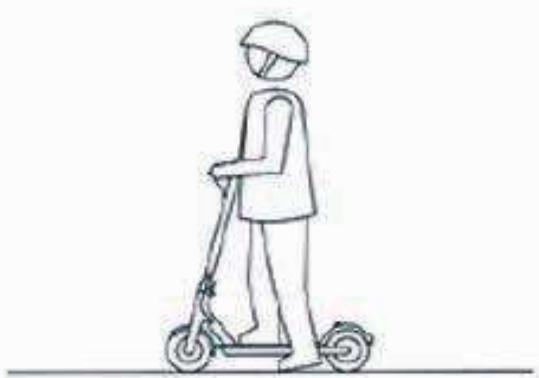

Plaats je voet op het Dienblad van je scooter en geef een impuls met je andere voet om vooruit te komen.

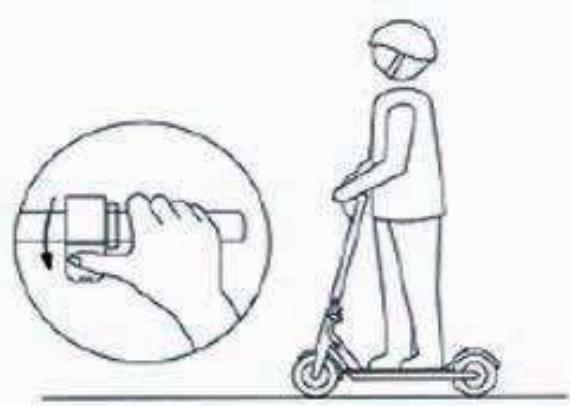

Knijp zachtjes in de gashendel om vaart te make.

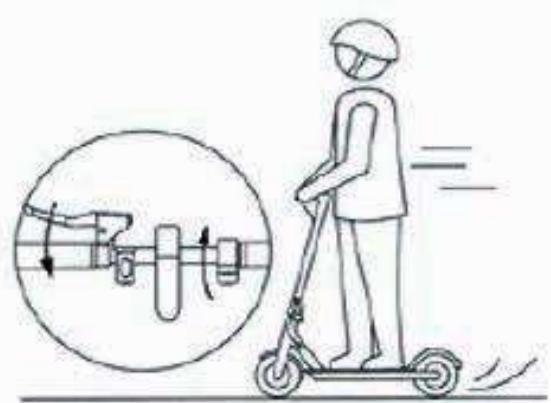

Om te remmen drukt u voorzichtig op de remhendels van uw stuur.

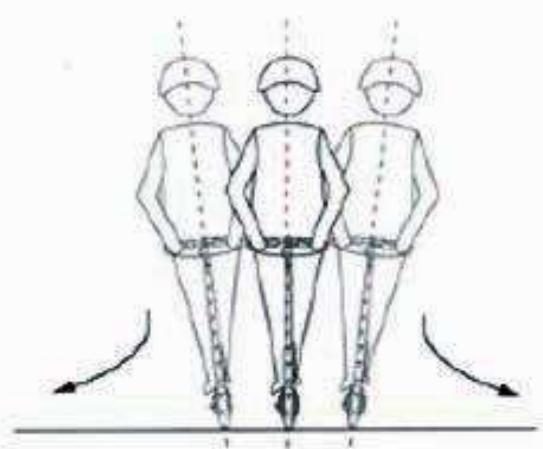

Als je要去 draaien, vertraag dan om veilig aan de beurt tekommen.

Onderhoud

Smering

Het vouwsystem van uw scooter要去 om de 6 maanden worden gesmeerd met een neutrale Niet-corrosieve olie.

Remmen

Wonneer uw remprestaties beginnen af te nemen,kest u de gevoeligheid van uw remkabels aanpassen.

Systeeminstallingen

Om uw productinstelleningen in te voeren, drukt u gedurende 5 seconden op de knappen "+" en "-" op uw scherm.

Attentie! Als u alle basisinstellingen wijzigt, wijzigt u de prestaties en de toestand van uw product. Wij raden u aan om alleen de onderstaande instellenen te wijzigen:

Menu	Instelling
P01	Helderheitsaanpassing
P02	Aanpassing van de meeteenheid van de afstand 0 = KM 1=MILES
P04	Schembeveiligingstijd 0 = Geen sloapstand 1 à 60 = Het,aantal minuten stand-bytijd
P09	Opstartmodus 0 = Onmiddelijke start 1 = Impuls om te beginnen

Foutcode

ERROR	PROBLEEM
E06	Batterij Zorg ervoor dat de batterij volledig is opgeladen. Zo ja, controller dan het batterijcompartment (lade) op schade. Controleer dan de conditie van de kabels van uw product.
E07	Motor Controleer de conditie van de kabels van uw product. Controleer dan de toestand van de motor(en).
E08	Versneller Controleer of de gashendel in goede staat is. Controleer de toestand van de kabels op uw product.
E09	Moederbord Controleer de conditie van de kabels van uw product. Veranderde het moederbord.
E10	Ontvangstkabel Signaal verloren, controller de conditie van de kabels van uw product. Dit probleem kan worden verroorzaakt door het moederbord of de monitor.
E11	Zenderkabel Signaal verloren, controller de conditie van de kabels van uw product. Dit probleem kan worden verroorzaakt door het scherm.
E30	Fout in de communicaie Ga waar de instellingen van uw product door de knappen "+" en "-" ingedrukt te houden. Ga waar instelling P20 en voer 0 in.

Troubleshooting

Probleem	Mogelijk oorzaak	Oplossing
Het product werkt Niet	De batterij is Niet opgeladen.	Laad de batterij op en controllerer of het rode lampje opgelicht is.
	De aansluitingen of kabels+zijn los.	Controller of de batterij goed in het product zit.
Het product werkt Niet continu	De batterij moet worden opgeladen.	Laad de batterij op en controller of het rode lampje opgelicht is.
	De batterij is Niet volledig opgeladen.	Zorg ervoor dat de stroomkabel goed aangesloten is.
		Het kan+zijn dat de batterij verragen moet worden.
Het product is plots gestopt met werkken	Overbelasting, uitschakeling	Overbelasting kan ertoe leiden dat het product Niet werkt. Schakel het productuit, wacht 15 seconden en schakel het dan opnieuw in.
	Verbrande zekering	Overbelasting kan leiden tot verbranding van de zekeringen en in dat geval要去 u ze verrangen. Neem hiervoort contact op met de naverkoopservice. Controller voordat u dit doet de staat van alle kabels en connectoren.
Het product beweegt te traag	De remmen zichniet goed ingesteld.	Controller de staat van de remmen en probeer ze losser te make. Als dit nicht werkt, neem a.u.b. contact op met de naverkoopservice.
	Het product is overbelast	Controller of de gebruiker minder weegt dan het vooraf aanbevolen gewicht. Controller of er geen voorwerpen aanwezig zichn die de goede werkung van het product verhinderen.
	Slechte rijomstandigheden.	Zorg ervoor dat het product gezruikt worden op een vlakke, droge en effen grond.
	De banden/wielen zichn beschadigd.	Controller de staat van de wielen van het product.

U=knt de laatste update van deze handleiding in digitaal formaat vinden door in te loggen op unsere website:

www.urbanglide.com

(Sjabloonveld betrokken).

De papieren versie wordt op verzoek aan once klantenservice overhandigd.

Alle productnamen, logo's en handelsmerken zijn het eigendom van hun respectievelijke eigenaars. Alle bedrijs-, product- en servicenamen die in deze handleiding worden genoemd, zich uitsluitend bedoeld ter identificatie. Vermelding van deze name, logo's en handelsmerken vormt geen aanbeveiling voor gebruik.

Urbanglide.fr

Urbanglide

Urbanglide Channel

CONFORMITEITSVERKLARING ORIGINEEL

Ondergetekende PACT GROUP verklaart hierbij dat het product.

Model: ECROSS PRO

Functie: Elektrische scooter voor individuel vervoer

Productbeschrijving: Elektrische scooter met 600W motor, 13Ah accu, voor-,chyter- en zijverlichting

Productiebatch: 0121UGECPMX001- 0121UGECPMX760

Jaar van fabricage: 2021

Voldoet aan alle normen en technische richtlijnen hieronder:

RICHTLIJNEN

2011/65/EU

2014/30/EU

2014/35/EU

TESTS STANDARD

EN ISO 12100 :2010	EN 55014-1 :2017	EN 60335-1 :2012+A11 :2014+A13 :2017
EN 60204-1 :2006+A1 :2009+AC :2010	EN 55014-2 :2015	EN 62233 :2008
IEC 62321-3-1 :2013	EN 61000-3-3 :2013	IEC 60335-1 :2010+A1 :2013+A2 :2016
	EN 61000-3-2 :2014

Alle zijn uitgevoerd door het onderstaande laboratorium:

Shenzhen BCTC Technology Co., Ltd.

Contactgeveens van de importeur:

PACT GROUP

33 rue du gallon

93160 Noisy le Grand - France

Contactgegevens van de person die bevoegd is om het technische document te bewerken:

Fung NIM

33 rue du gallon

93160 Noisy le Grand - France

Deze verklaring worden afgegeben onder verantwoordelijkheid van de fabrikant en, in voorkomend geval, van zich vertegenwoordiger 20/01/2021

Vertegenwoordiger van het bedrijf:

PACT GROUP

33 rue du ballon -

Noisy le Grand - France

Maurice Bodokh

CEO

UrbanGlide

ECROSS PRO
