GEBRUIKSAANWIJZING DCB-B270 SAMSUNG

Gebruiksaanwijzing ....NL

Gebruiksaanwijzing ....NL

Een juiste verwijdering van dit product (Afgedankte elektrische en elektronische apparaten) (Van toepassing in de Europese Unie en in andere Europese landen met een gescheiden inzameling)

Wanneer dit symbool op een product of in de documentatie bij een product wordt weergegeven, mag het product aan het eind van de levenscyclus niet worden afgevoerd met het

huishoudelijk afval. Om negatieve gevolgen voor het milieu en de volksgezondheid door een ongecontroleerde afvalverwerking te voorkomen, verzoeken we u dit afval te scheiden van andere soorten afval zodat de grondstoffen op een verantwoorde kunnen wijze kunnen worden gerecycled voor duurzaam hergebruik. Particulieren kunnen contact opnemen met de leverancier van het product of de lokale overheid voor meer informatie over het milieuvriendelijk en veilig recyclen van het betreffende product. Bedrijven moeten contact opnemen met de leverancier en de bepalingen en voorwaarden in het koopcontract raadplegen. Dit product mag niet worden afgevoerd met ander commercieel afval.

VEILIGHEIDSVOORSCHRIFTEN

Deze ontvanger is geproduceerd overeenkomstig de internationale veiligheidsnormen. Lees de volgende aanbevolen veiligheidsvoorschriften aandachtig door.

NETVOEDING: AC 100-240 V\~, 50/60 Hz

OVERBELASTING: Zorg dat contactdozen, verlengsnoeren of adapters niet worden overbelast. Dit kan leiden tot brand of een elektrische schok.

VLOEISTOFFEN: Gebruik geen vloeistoffen in de buurt van de ontvanger.

REINIGEN: Trek voordat u het apparaat reinigt de stekker uit het stopcontact. Gebruik een met water bevochtigde doek (geen oplosmiddelen) om de behuizing te reinigen.

VENTILATIE: Dek de ventilatieopening van de kabelontvanger niet af. Zorg voor een vrije luchtstroom rond de ontvanger. Bewaar de ontvanger niet op een plaats waar het apparaat wordt blootgesteld aan direct zonlicht, of in de nabijheid van verwarmingsapparatuur, zoals een radiator. Plaats geen elektronische apparatuur boven op de ontvanger. Plaats de ontvanger minimaal 30 mm van de muur. Aan de bovenkant en beide zijkanten van de ontvanger moet u minimaal 10 mm vrijhouden voor ventilatie.

AANSLUITINGEN: Gebruik geen aansluitingen die niet worden aanbevolen door de fabrikant. Dit kan leiden tot gevaarlijke situaties of schade aan het apparaat.

REPARATIES: Voer zelf geen reparaties uit aan het product. Indien dit wel wordt geprobeerd, komt de garantie te vervallen. Laat onderhoud en reparaties over aan een gekwalificeerde onderhoudsmonteur.

BLIKSEM: Als de ontvanger is geïnstalleerd in een gebied waar het regelmatig hevig onweert, zijn stroomonderbrekers voor de netaansluiting van de ontvanger en de telefoonlijn van de modem essentieel. De afzonderlijke instructies van de fabrikant voor de beveiliging van andere apparaten, zoals een tv, stereo, enzovoort, die zijn aangesloten op de ontvanger, moeten ook in acht worden genomen tijdens een onweersbui.

AARDING: De CATV-kabel MOET ZIJN GEAARD. De aarding moet voldoen aan de lokale regelgeving.

Opmerking: 1. Geef gebruikte batterijen ter bescherming van het milieu af bij een speciaal daarvoor bestemd inzamelpunt.
2. De hoofdstekker wordt beschouwd als een loskoppelingsapparaat en moet op ieder moment klaar voor gebruik zijn.
3. Het apparaat moet niet worden blootgesteld aan druppels en waterspetters, en objecten gevuld met vloeistoffen, zoals vazen, mogen niet op het apparaat geplaatst worden.

INHOUD

Veiligheidsvoorschriften 1

Algemene kenmerken....3

De ontvanger aansluiten 4

Beschrijving 6

Voorpaneel 6

Achterpaneel....7

Afstandsbediening....8

Basisfuncties 10

De ontvanger bedienen 15

Hoofdmenu 15

1. EPG - Electronic Program Guide ..... 15

2. Zender 16

2.1 Netwerk installatie 16
2.2 Zenderlijst 17
2.3 Favoriete zender 17
2.4 Ouderlijk toezicht 18
2.4.1 Programmabeoordeling 18
2.4.2 Zender blokkeren/deblokkeren....18
2.4.3 Verander pincode 18

3. Timer 19

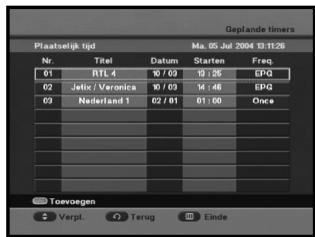

3.1 Geplande timers....19
3.2 Handmatig instellen 19
3.3 Extra tijd 19

4. Setup 20

4.1 Voorkeur 20

4.1.1 Breedte/Hoogte TV 20
4.1.2 Breedte/Hoogte 20
4.1.3 TV-instelling....20
4.1.4 Automatische ondertiteling....20
4.1.5 Tijd banner 21

4.2 Transparantie....21

4.2.1 Schermweergave (OSD) 21
4.2.2 Ondertitels 21
4.2.3 Teletekst 21

4.3 Taal 22

4.3.1 Schermweergave (OSD) 22
4.3.2 Taal geluid (Audio uit) 22
4.3.3 Ondertitels....22

4.4 Systeem....23

4.4.1 Productinformatie....23

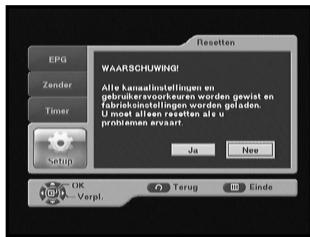

4.4.2 Resetten....23

4.5 CA-Status Irdeto 24

4.5.1 CA Status 24
4.5.2 IRD Status 24
4.5.3 Loader Status....24
4.5.4 Mail Box 24

Problemen oplossen 25

Wegwerpen 25

Technische specificaties 26

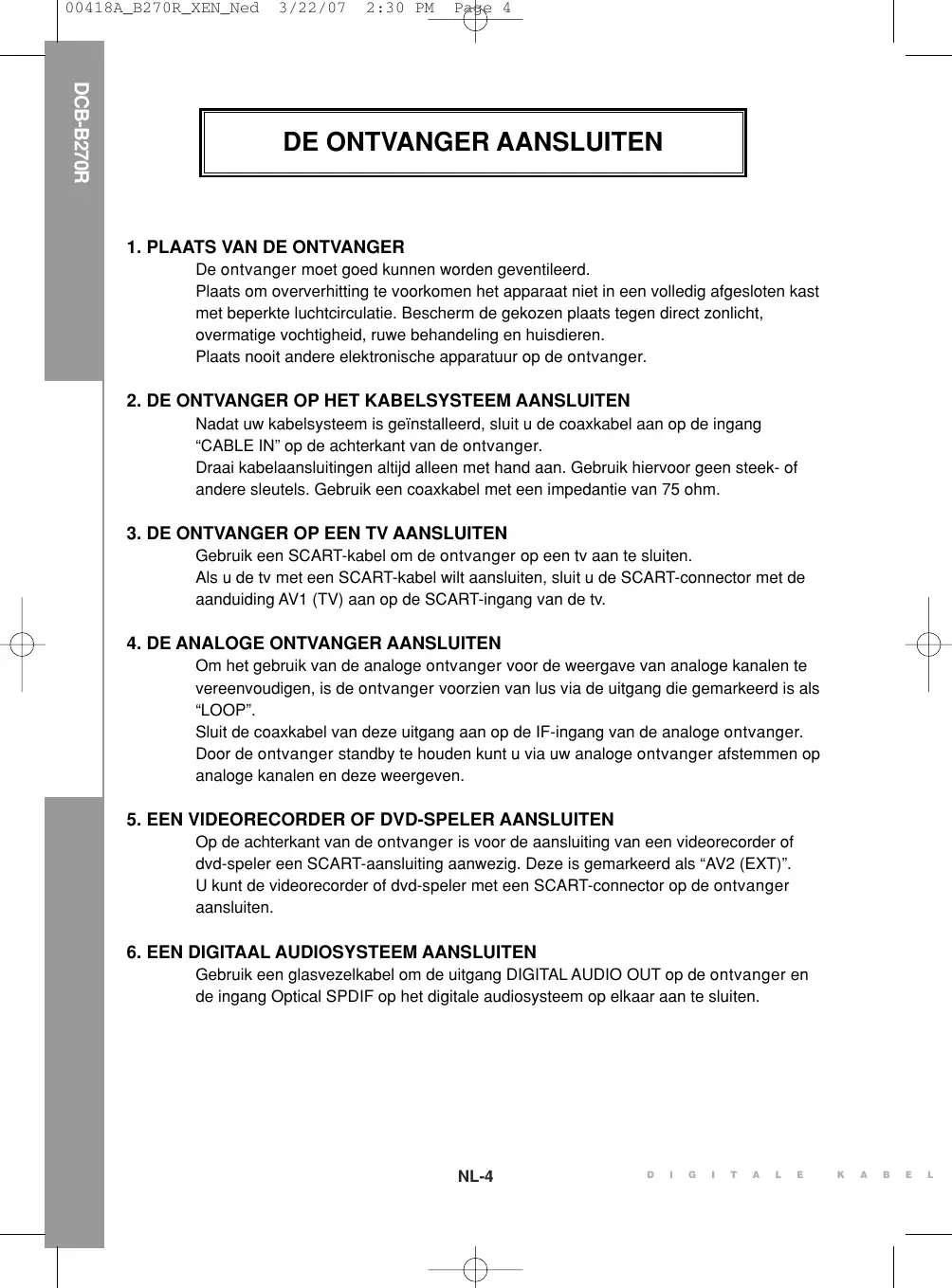

ALGEMENE KENMERKEN

De ontvanger moet goed kunnen worden geventileerd.

Plaats om oververhitting te voorkomen het apparaat niet in een volledig afgesloten kast met beperkte luchtcirculatie. Bescherm de gekozen plaats tegen direct zonlicht, overmatige vochtigheid, ruwe behandeling en huisdieren.

Plaats nooit andere elektronische apparatuur op de ontvanger.

2. DE ONTVANGER OP HET KABELSYSTEEM AANSLUITEN

Nadat uw kabelsysteem is geïnstalleerd, sluit u de coaxkabel aan op de ingang "CABLE IN" op de achterkant van de ontvanger.

Draai kabelaansluitingen altijd alleen met hand aan. Gebruik hiervoor geen steek- of andere sleutels. Gebruik een coaxkabel met een impedantie van 75 ohm.

3. DE ONTVANGER OP EEN TV AANSLUITEN

Gebruik een SCART-kabel om de ontvanger op een tv aan te sluiten.

Als u de tv met een SCART-kabel wilt aansluiten, sluit u de SCART-connector met de aanduiding AV1 (TV) aan op de SCART-ingang van de tv.

4. DE ANALOGE ONTVANGER AANSLUITEN

Om het gebruik van de analoge ontvanger voor de weergave van analoge kanalen te vereenvoudigen, is de ontvanger voorzien van lus via de uitgang die gemarkeerd is als "LOOP".

Sluit de coaxkabel van deze uitgang aan op de IF-ingang van de analoge ontvanger.

Door de ontvanger standby te houden kunt u via uw analoge ontvanger afstemmen op analoge kanalen en deze weergeven.

5. EEN VIDEORECORDER OF DVD-SPELER AANSLUITEN

Op de achterkant van de ontvanger is voor de aansluiting van een videorecorder of dvd-speler een SCART-aansluiting aanwezig. Deze is gemarkeerd als "AV2 (EXT)".

U kunt de videorecorder of dvd-speler met een SCART-connector op de ontvanger aansluiten.

6. EEN DIGITAAL AUDIOSYSTEEM AANSLUITEN

Gebruik een glasvezelkabel om de uitgang DIGITAL AUDIO OUT op de ontvanger en de ingang Optical SPDIF op het digitale audiosysteem op elkaar aan te sluiten.

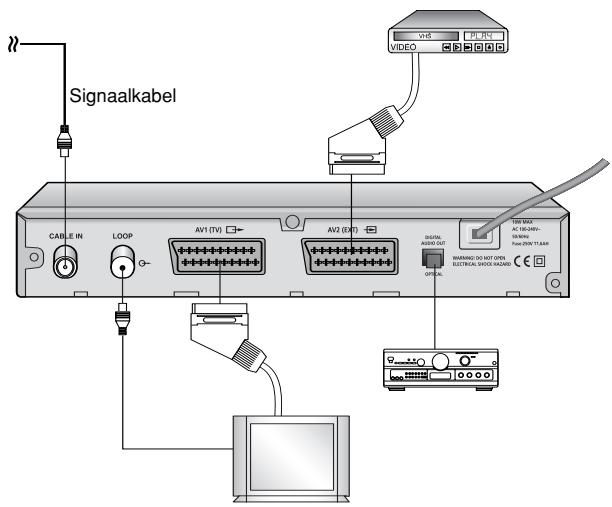

Aansluitingen

Signaalkabel CAB E IN LOOP AV1 (TV) AV2 (EXT) TUE MAIN AC 150-000- 00:00 Fan-250K TTAAR WARNING DO NOT OPEN ELECTRICAL DISCH RADIUM OPTAL

7. SMARTCARDS VOOR IRDETO-PROGRAMMA'S AANBRENGEN

Als u een gecodeerd programma wilt bekijken, hebt u een geldige Smartcard nodig. Deze ontvanger heeft een Irdeto voor de weergave van Irdeto-programma's.

Opmerking : Breng de Smartcard zodanig aan dat de goudkleurige chip omlaag wijst.

BESCHRIJVING

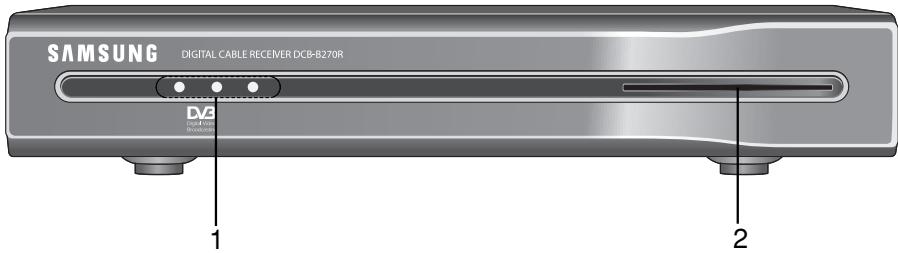

Voorpaneel

SAMSUNG DIGITAL CABLE RECEIVER DCB-B270R DV2 D-310 DCB-B270R 1 2

1. LED-scherm

Wanneer het rode lampje brandt, wordt de kabelontvanger in de standby-stand gezet.

Wanneer het groene lampje brandt, wordt de gebruiksstand geactiveerd.

Wanneer het gele lampje brandt, treedt het apparaat in werking en worden de interne systemen gecontroleerd.

2. Kaartsleuf

1 sleuf voor een lrdeto-smartcard.

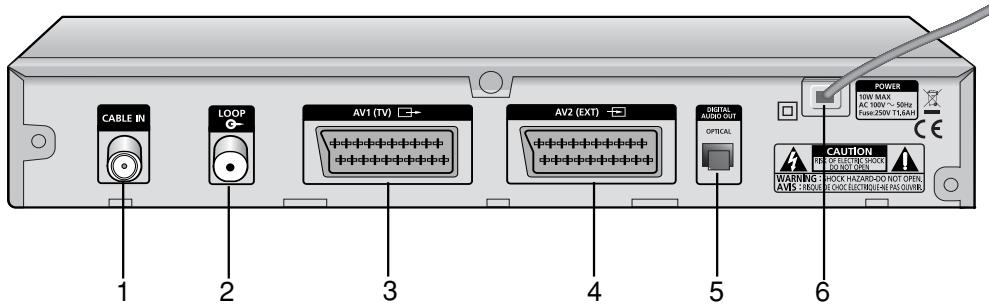

Achterpaneel

CABLE IN LOOP AV1 (TV) AV2 (EXT) DIGITAL AUDIO OUT OPTICAL POWER 10W MAX AC 100V~50Hz Flow:250V 7.16AH CAUTION WARNING: -SHOCK HAZARD-DO NOT OPEN AVS: -SHOCK ELECTRON/4E PAS OLIVIR

1. CABLE IN Op deze connector sluit u de coaxkabel van uw kabelsysteem aan.
2. LOOP Hierop kunt u een analoge ontvanger aansluiten. De ontvanger wordt geleverd met deze “LOOP”-aansluiting.
3. AV1 (TV) Hierop kunt u uw tv aansluiten.
4. AV2 (EXT) Hierop kunt u een videorecorder of dvd-speler aansluiten.
5. DIGITAL AUDIO OUT Op deze uitgang kunt u een digitale versterker aansluiten.
6. LICHTNETAANSLUITING Hier wordt het netsnoer aangesloten. Het apparaat is geschikt voor 100-240 V, 50 Hz/60 Hz.

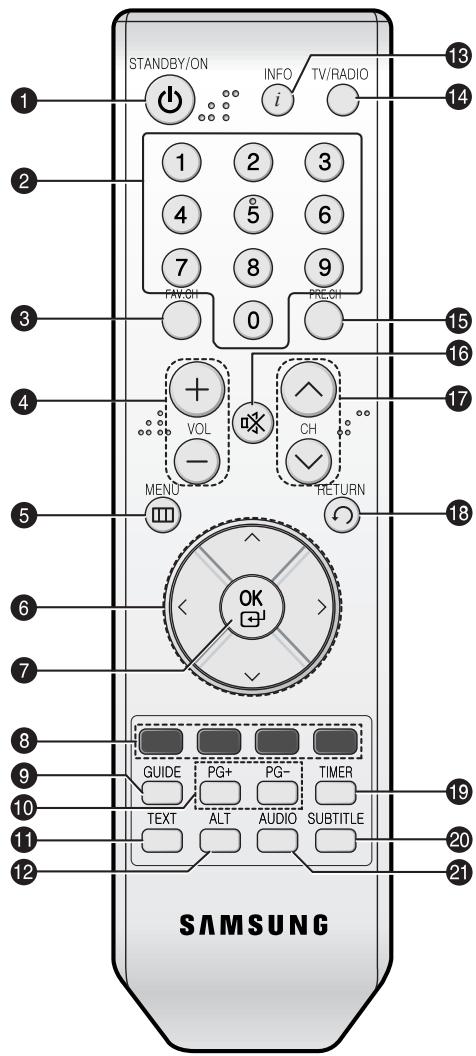

Afstandsbediening

STANDBY/ON INFO TV/RADIO 1 2 3 i 1 2 3 4 5 6 7 8 9 FW OH PRE ON 0 VOL CH MENO RETURN OK GUIDE PG+ PG- TIMER TEXT ALT AUDIO SUBTITLE SAMSUNG

Opmerking : Plaats de batterijen met de '+'- en '-'-polen in de juiste richting.

1. STANDBY/ON Hiermee schakelt u de ontvanger in of zet u de ontvanger stand-by.
2. CIJFERTOETSEN (0 - 9)

Druk op de cijfertoetsen om een kanaal te selecteren of nummers op te geven in de schermmenu's.

1. FAV.CH Gebruik deze toets om tussen de voorkeurslijsten te schakelen.
2. VOL+/VOL- Met deze toetsen stelt u het volumeniveau in.
3. MENU Druk op deze toets om de schermmenu's weer te geven.
4. Pijltjestoetsen Met deze toetsen verplaatst u de selectiebalk waarmee u een optie in een menu kunt markeren.

5. OK Druk op deze toets om de gegevens die u via het menusysteem voor de ontvanger opgeeft, te bevestigen en op te slaan.

6. KLEUR (ROOD, GROEN, GEEL, BLAUW)

Gebruik deze toetsen zoals wordt aangegeven in de instructies op het scherm voor een schermmenu of een gidsvenster.

1. GUIDE U drukt op deze toets om de elektronische programmagids (EPG) op het scherm weer te geven.
2. PG+/PG- Hiermee kunt u omhoog en omlaag bladeren in het menu en de lijst TV/Radio.
3. TEXT (GROEN) Met deze toets selecteert u de modus voor ondertiteling.
4. ALT Met deze toets kunt u de lijst met soundtracks voor de huidige dienst selecteren.
5. INFO Met deze toets kunt u het venster met programma-informatie op het scherm weergeven.
6. TV/Radio Met deze toets wisselt u tussen het tv-kanaal en het radiokanaal.
7. PRE.CH Het vorige kanaal weergeven.
8. (MUTE) Met deze toets dempt u het geluid.
9. CH ^ /CH √ Druk op een van deze toetsen om het kanaal te wijzigen.
10. RETURN Druk op deze toets om terug te keren naar het vorige kanaal.
11. TIMER Deze toets wordt gebruikt om een programma via EPG te programmeren.
12. SUBTITLE De ondertiteling weergeven.
13. AUDIO (BLAUW) Met deze toets kunt u de audio naar het linkerkanaal, rechterkanaal of beide kanalen verplaatsen.

BASISFUNCTIONS

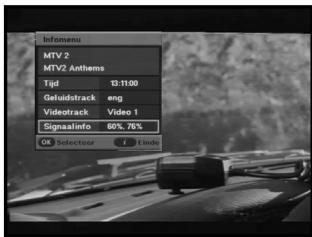

1. Weergavescherm

Voordat u een tv-programma kunt weergeven, moet u het apparaat configureren. Daarom krijgt u aanvankelijk alleen menuafbeeldingen te zien. Nadat de tv-kanalen zijn geprogrammeerd, wordt telkens wanneer u het kanaal wijzigt, de volgende afbeelding (balk) weergegeven:

• Druk in de weergavemodus op de toets INFO.
• Selecteer met behulp van de cijfertoetsen (0\~9) het kanaal of ▲/▼ of CH ∧ /CH ∨ en druk op de toets TV/RADIO voor het tv- of radiokanaal.
• Als de toets INFO nogmaals wordt ingedrukt, kan in een nieuw venster gedetailleerde informatie over het huidige programma worden weergegeven.

- Als de toets INFO een derde maal wordt ingedrukt, wordt er nog een venster met gedetailleerde informatie weergegeven.

Infomenu MTV 2 MTV2 Anthems Tijd 13:11:00 Geluidstrack eng Videotrack Video 1 Signaainfo 60%, 76% OK Selecteer Endo

- Als het programma wordt ondersteund, worden de volgende pictogrammen weergegeven:

Symbool leeftijdklassering
Voorkeurkanaal
Geluidstrack
Mail

Teletekst
Ondertiteling
16:9 Beeldformaat

Statussignaal.

Aankondiging.
Gecodeerd kanaal
Geblokkeerd kanaal

Dit pictogram wordt ook weergegeven telkens wanneer u het kanaal wijzigt.

Wanneer u op de toets TV/RADIO op de afstandsbediening drukt, schakelt u tussen het tv- en radioprogramma.

2. Volumeregeling

Het volume regelen:

• Druk op VOL- of VOL+ of ◀/► om het volumeniveau in te stellen.
• Druk op ✉ MUTE om het geluid uit te schakelen.
• Druk nogmaals op ✉ MUTE of op VOL- of VOL+ om de functie Dempen uit te schakelen.

• Druk op de ALT toets om de lijst met geluidstracks weer te geven.
• Druk op ▲/▼ en OK om een track te selecteren.

Geluidstrack 01 eng OK Find

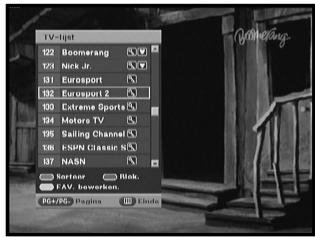

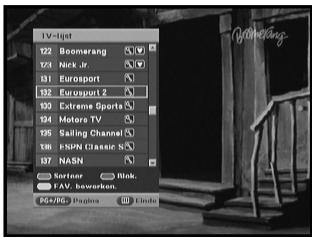

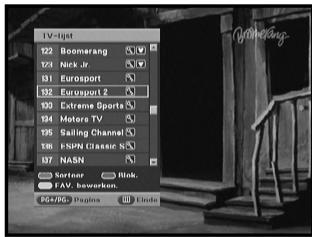

4. Servicelijst

• Druk op de toets OK terwijl u een programma weergeeft.
• Selecteer een lijst door op de toets TV/RADIO of FAV te drukken.
• Selecteer het kanaal met de toetsen ▲/▼.
• Druk op OK om het kanaal weer te geven.

TV-jijat 122 Boomerang 123 Nick Jr. 124 Eurosport 125 Eurosport 2 126 Extreme Sports 127 Motora TV 128 Sailing Channel 129 100% Classic N 130 NASN 131 Sorter Black 132 FAV, bewerken. PG/PG: Pages Endo

De kleurtoets komt overeen met de volgende servicelijst.

• Rode toets: Sorteren
• Gele toets: Favoriet bewerken
  ● Groene toets: Vergrendelen.

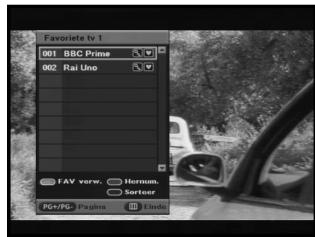

5. Voorkeurkanaal instellen

Als u voor het eerst uw voorkeurkanaal gaat instellen, wordt zodra u op de toets FAV.CH drukt het bericht "Lijsten met favoriete zenders zijn leeg" weergegeven. Druk in dit geval op de toets OK terwijl u een programma weergeeft. Druk vervolgens op de GELE toets en selecteer de lijst met voorkeurkanaal die u wilt bewerken. (Er is ondersteuning voor vier lijsten.) U kunt kanalen toevoegen of verwijderen door op de GELE toets te drukken.

Als u hiermee klaar bent, kunt u het huidige kanaal meteen registreren in de lijst met voorkeurkanaal.

• Druk op de toets FAV.CH terwijl u een programma weergeeft.
• Druk op de GELE toets om het huidige kanaal toe te voegen aan de voorkeurkanaal.
  Druk op de RODE toets om een kanaal te verwijderen uit de lijst met voorkeurkanaal.

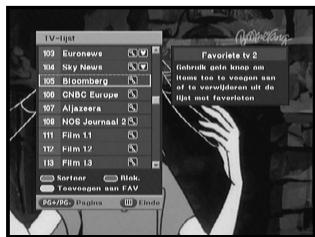

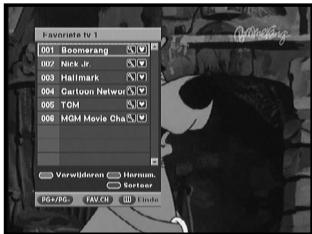

Een voorkeurkanaal weergeven

• Druk op de toets FAV.CH en selecteer het gewenste kanaal met de toetsen ▲/▼.
• Om terug te keren naar de hele lijst met kanalen drukt u meerdere keren op de knop FAV.CH.

Favorite tv 1 001 Boomerang 002 Nick Jr. 003 Hallmark 004 Cartoun Network 005 TOM 006 MGM Movie Cha Vorwijdrzen Hermann. Sorter PS+PG AVCH Endo

1V-lijpt 109 Euronews 104 Sky News 105 Bloomberg 100 CNBC Europe 107 Aljazeera 108 NOP Journaal 2 117 Film 13 112 Film 12 113 Film 13 Sortner Risk Tevegegen aan FAV Favorte te 2 Gebruft gain knop om tema en 1 v oogon een of te vortijpenen uit de lijpt mut favoraten 6P+RG Pages Ende

6. Taal voor ondertiteling wijzigen

Wanneer er voor het huidige programma ondertiteling beschikbaar is, drukt u op de toets SUBTITLE om de lijst met beschikbare talen voor de ondertiteling weer te geven.

• Druk op de toets SUBTITLE om de lijst met talen voor de ondertiteling weer te geven.
• Gebruik de toetsen ▲/▼ om de gewenste taal te selecteren.
• Druk op OK om de gewenste taal weer te geven. Om de ondertiteling uit te schakelen, drukt u op de toets SUBTITLE en selecteert u '01 off'. Druk vervolgens op OK.

Ondertitel 01 off OK OK Ende

7. De geluidsmodus selecteren

Afhankelijk van het programma dat wordt uitgezonden, kunt u het geluid in stereo, mono, rechts of links beluisteren.

• Druk op de toets AUDIO om het menu Audio weer te geven.
• Selecteer een audiomenu met de toetsen ◀/▶

Stereo: Hiermee hoort u het geluid in stereo.

Links: Hiermee hoort u het linker signaal door beide luidsprekers.

Rechts: Hiermee hoort u het rechter signaal door beide luidsprekers.

Mono: Hiermee hoort u het geluid in mono.

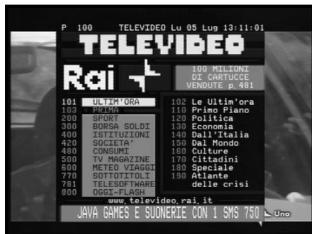

8. Het teletekstmenu wijzigen

• Wanneer er voor het huidige programma teletekst beschikbaar is, drukt u op de toets TEXT om het huidige teletekstmenu weer te geven.
• Gebruik de toetsen ▲/▼ om het gewenste teletekstmenu te selecteren.
• Druk op OK. Het gewenste teletekstmenu wordt nu op het scherm weergegeven.
• Als het teletekstschem wordt weergegeven, kunt u met de toetsen ▲/▼, ◀/►, PG+, PG-, of de numerieke toetsen de gewenste pagina openen. Als u op PG+ of PG- drukt, wordt het paginanummer met 100 verhoogd of verlaagd.
• Druk op de toets TEXT om het scherm te verlaten.

Telekot OSD G1 off OK OK TEXT VBI

P 100 TELEVIDEO Lu 05 Lus 13:11:00 TELEVIDES Rai + 100 MILLIONI ON SPARTA VENOUPE P.491 101 ULITE ORS 102 Le Uitim'ora 103 PRIME 110 Primo Piano 104 SPIDS 111 Splice 112 Eunomis 105 BORGIA SOLDI 113 Especialia 106 INTUZIONI 114 Dali Nondo 107 SOCIETA 115 Dal Nondo 108 CONSUMI 116 Cultures 109 TV MAGAZINE 117 Littuni 110 METES VEAGGIO 118 Speziale 111 GOTTIFOLI 119 Atlante 112 TELESOFTWARE 120 delle crisi 113 DOSI FLASH www.televideo.rai.it JAVA GAMES E SUONERIE CON I SMS 750

9. Teletekst-VBI wijzigen

• Wanneer er voor het huidige programma teletekst-VBI beschikbaar is, drukt u op de toets TEXT om de huidige VBI-lijst voor teletekst weer te geven.
• De teletekst wordt door de tv op het scherm weergegeven als deze teletekst ondersteunt.
• Gebruik de toetsen ▲/▼ om de gewenste teletekst-VBI te selecteren.
• Druk op OK. De gewenste teletekst-VBI wordt nu op het scherm weergegeven.

Telelekts VBI 01 off OK OK TEXT VBI

DE ONTVANGER BEDIENEN

Hoofdmenu

Na installatie van het kabelsysteem en de juiste aansluiting van de ontvanger.

• Steek de stekker in het stopcontact en zet de ontvanger aan.
• Druk op de toets MENU om het hoofdmenu te openen.

Het volgende scherm verschijnt:

De onderwerpen van de submenu's

EPG, Zender, Timer en Setup worden weergegeven.

EPG EPG Zender Timer Setup OK Verpl. EPG Terug Ende

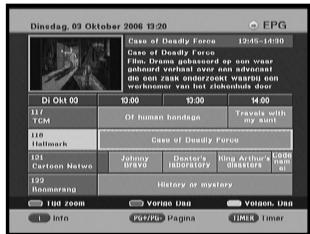

1. EPG-Electronic Program Guide

Deze elektronische programmagids bevat een kanalenlijst voor de kanalen.

- Selecteer in het hoofdmenu "GUIDE" en druk op OK.

RODE toets: Met deze toets kunt u de tijdsinterval instellen per 30 minuten. 1e: 30 minuten 2e: 1 uur 3e: 1 uur en 30 minuten

GROENE toets: Met de groene toets gaat u naar de vorige datum.

GELE toets: Met de gele toets gaat u naar de volgende datum.

- Druk op de toetsen PG+/PG- of ▲/▼ om het gewenste kanaal te selecteren en druk op OK.

Opmerking: Om snel naar het menu GUIDE te gaan, drukt u op de toets GUIDE terwijl u een programma weergeeft.

- Als de gegevens van het gemarkeerde programma niet volledig worden weergegeven, is de knop INFO altijd beschikbaar. U kunt door het venster bladeren door op de knoppen PG+/PG- of ▲/▼ te drukken.

- Als u in het EPG-scherm bent en op de TIMER-toets van de afstandsbediening drukt terwijl er voor het huidige kanaal een gebeurtenis gaande is, wordt de timer onmiddellijk ingesteld en wordt de ingestelde timer op het EPG-scherm weergegeven. Een op deze manier ingesteld programma wordt weergegeven in het Timerveld van Tijd en timer instellen.

Dinedag, 03 Oktober 2006 13:20 Case of Deadly Force Case of Deadly Force File, Drama gamesword op un van beleven en de laudie en de laudie en de laudie en de laudie en de laudie en de laudie en de laudie en de laudie en de laudie en de laudie en de laudie en de laudie en de laudie en de laudie en de laudie en de laudie en de laudie en de laudie en de laudie en de laudie en de laudia DI Okt 00 13/17 TCM 118 Hallmark 101 Carton Netwo 129 Houmfang Case of Deadly Force Johnny Bravo Dreeter's laboratory Ring Arthur's 100% diasisters History or mystery 1 Info PS/PES Pagina TIME4 Timer

2. Zender

Dit menu bestaat uit 4 submenu's:

Netwerk Installatie, Zenderlijst, Favoriete zender en Ouderlijk toezicht.

• Selecteer in het hoofdmenu "Zender" met behulp van de toetsen ▲/▼.
• Plaats de cursor op dit submenu en druk op OK.

Zender Network Installation > Zenderlijkt > Favorite zender > Ouderlijk toesicht >

2.1 Netwerk installatie

Voor het instellen van nieuwe kanalen is de ontvanger uitgerust met de functie "Netwerk installatie". Deze functie kan worden gebruikt om de kanaalgegevens op te geven. Nadat u in het menu Kanaal de optie "Netwerk installatie" hebt geselecteerd, wordt het volgende scherm weergegeven:

- Geef de frequentie op van het gezochte kanaal.

Standaard staan de volgende waarden ingesteld, maar u kunt zelf een keuze maken. In de Signaalstatusbalk ziet u of u een geldige waarde hebt gekozen.

• Geef de frequentie op van het gezochte kanaal.
• Geef de netwerk-id van het gezochte kanaal op.
• Druk op de toets OK om te beginnen met zoeken.
• Geef de modulatie op van het gezochte kanaal. U kunt kiezen uit 16, 32, 64, 128 en 256.
• Geef de symboolfrequentie op van het gezochte kanaal.
• Nadat u de optie hebt geselecteerd, drukt u op OK om te scannen.

Handmatig scannen Frequentie 369000 KHz Network Id 9003 Modulation 64 QAM Symbolsnelheid 6875 KS/s Signaalstatus Druk op OK om te beginnen met scannen <2> Verpl OK Starten Terug Ende

2.2 Zenderlijst

Met deze functie kunt u kanalen verwijderen.

• Selecteer een lijst door op de toets TV/RADIO of FAV.CH te drukken.
• Selecteer het kanaal met de toetsen ▲/▼.
• Druk op OK om het kanaal weer te geven.

De kleurtoets komt overeen met de volgende servicelijst.

• Druk op de RODE toets om de kanalen in alfabetische volgorde of op de standaardvolgorde (op kanaalnummer) te sorteren.
• Druk op de GROENE toets om het kanaal te blokkeren. Wanneer u het kanaal wilt bekijken, wordt er een venster weergegeven waarin u een pincode moet opgeven. Zo kunt u dus alle kanalen die met een code zijn geblokkeerd, bekijken met behulp van de pincode.
• Druk op de GELE toets om de lijst met voorkeurkanalen te bewerken. Selecteer de lijst met voorkeurkanalen die u wilt bewerken (er is ondersteuning voor vier lijsten).

Opmerking : Om snel naar het menu Kanaallijst te gaan, drukt u op de toets OK terwijl u een programma weergeeft.

2.3 Favoriete zender

Hier kunt u de lijst met voorkeurkanalen bewerken.

• Druk op de RODE toets om een kanaal te verwijderen uit de lijst met voorkeurkanalen.
• Druk op de GROENE toets om het huidige kanaalnummer te wijzigen in een nieuw nummer. Selecteer het kanaalnummer met de toetsen ◀/► en druk vervolgens op OK.
• Druk op de BLAUWE toets om de kanalen in alfabetische volgorde of op de standaardvolgorde (op kanaalnummer) te sorteren.

Opmerking: Om snel naar het menu Favoriete kanalen te gaan, drukt u op de toets FAV.CH terwijl u een programma weergeeft.

TV-Nijsat 122 Boomang 123 Nick Jr. 124 Eurosport 2 125 Extreme Sports 126 Motors TV 127 Sailing Channel 128 ESPN Classic N 129 NASN Sortner Block. FAV bewerken. PG+RG Pages Ends

Favorite tv 1 001 BBC Prime 002 Rai Uno FAV view. Hummm. Sortout PG+PG Paution End

2.4 Ouderlijk toezicht

Met deze functie kunt u de toegang tot kanalen beperken en voorkomen dat onbevoegden toegang krijgen tot uw ontvanger. De functie werkt op basis van een viercijferige pincode. (De fabrieksinstelling voor de pincode is 0000)

2.4.1 Programmabeoordeling

U kunt kanalen blokkeren door een leeftijd te selecteren.

Als de minimumleeftijd voor een bepaald kanaal hoger is dan de leeftijd die u selecteert, wordt dat kanaal geblokkeerd.

• U kunt een leeftijd van 4 tot 17 selecteren.
• “Alles blokkeren” betekent dat alle kanalen worden geblokkeerd, ongeacht de minimumleeftijd.
• "Gedeblokkeerd" betekent dat alle kanalen, ongeacht de minimumleeftijd, toegankelijk zijn.

2.4.2 Zender blokkeren/deblokkeren

• Druk op de GROENE toets om het kanaal te blokkeren. Wanneer u het kanaal wilt bekijken, wordt er een venster weergegeven waarin u een pincode moet opgeven. Zo kunt u dus alle kanalen die met een code zijn geblokkeerd, bekijken met behulp van de pincode.
• Druk nogmaals op de GROENE toets om het kanaal te deblokkeren. "Blokkeren" en "Deblokkeren" worden met dezelfde toets ingeschakeld.

2.4.3 Verander pincode

Hier kunt u uw pincode wijzigen.

Opmerking : als u de pincode bent vergeten, kunt u de SAMSUNG Service Hotline bellen.U vindt het telefoonnummer aan de binnenkant van de omslag.

Ouderlijk toezicht Progbaord Gedeblok Zender blokkeren/deblokkeren Verander pincode OK Verpl. Terug Einde

Ouderlijk toezicht Progbaord Zender blokkaren/debt Gedablock Verander pincode Timer Setup OK Verpl. Terug Einde

TV-lipat 122 Boomerang 123 Nick Jr. 124 Eurosport 2 125 Extreme Sports 126 Motors TV 127 Sailing Channel 128 I-SUN Classic N 129 NASN Sortner Block. FAV bewerken. PG+PG Pages Ends

Verander pincode Voor uw nuige pincode in ****** Voor uw nieuwe pincode in ****** Havestig de nieuwe pincode ****** Setup OK Verpl. Terug Ende

3. Timer

Met dit menu kunt u programma's programmeren en de instellingen configureren.

3.1 Geplande timers

Hier kunt u zien welke kanalen u via EPG of handmatig hebt geprogrammeerd.

• Druk op de RODE toets om timers toe te voegen. U kunt handmatig het gewenste programma programmeren.
• Om de timers te bewerken, markeert u de cursor op het gewenste programma en drukt u op de GROENE toets. U kunt echter geen timers bewerken die met EPG zijn ingesteld.
• Om een timer te verwijderen, markeert u de cursor op het gewenste programma en drukt u op de BLAUWE toets.

Timer EPG Zender Timer Setup Geplande Timers Handmatig instellen Extra tijd : 10 min. OK Verpl. Terug Einde

Geplande timers Plaatelijk tijd Ma. 05 Jul 2004 13:11:26 Nr. Titel Datum Starten Freq G1 RTL 4 10 / 03 19 / 26 EPQ G2 Jetix / Veronica 10 / 03 14 / 48 EPQ G3 Nederland 1 02 / 01 01 / 00 Once Toewoegen Verpl Terug Einde

3.2 Handmatig instellen

Hier kunt u handmatig programma's programmeren. U kunt kanaal, datum, start-/eindtijd en frequentie instellen met de toetsen ◀/► of ▲/▼.

Handmatig instellen Ma. 05 Jul 2004 13:50:20 Rest. Timer : 15 Zender Datum Starten Ende Freq. Adventure 1 10 / 12 02 : 00 03 : 00 Commatig 147 Adventure 1 Bevestigen Verpl TV/Radio TV/Radio Terug Einde

3.3 Extra tijd

Extra tijd is een functie die ervoor zorgt dat een gebeurtenis volledig binnen de opgegeven tijdsgrenzen past. Een Extra tijd van 1 minuut betekent dat deze timerbewerking door de ontvanger 1 minuut voor de ingestelde tijd wordt gestart en 1 minuut na de ingestelde tijd wordt gestopt.

Opmerking : Als er een conflict ontstaat tussen de timer en Extra tijd, wordt de timer niet geprogrammeerd.

Timer EPG Zender Timer Setup Geplande timere Handmatig instellen Extra tijd 10 min OK Verpl. Terug Ende

4. Setup

4.1 Voorkeur

Met deze functie kunt u voorinstellingen, zoals Breedte/hoogte TV en TV instelling, naar uw voorkeur wijzigen. U kunt diverse gewenste voorkeursinstellingen opgeven.

- Plaats de cursor op dit submenu en druk op OK.

4.1.1 Breedte/Hoogte TV

- Voor de Breedte/hoogte TV kunt u de volgende waarden selecteren: STANDARD 4:3 of PANORAMA 16:9.

4.1.2 Breedte/Hoogte

• 16:9 LB: LB betekent letter box. Selecteer deze optie als u een 16:9-weergave (breedbeeld) wilt bekijken op een 4:3 tv-monitor. Hiermee verkleint u de 16:9-weergave zonder verstoring van het beeld. Er verschijnen zwarte balken aan de boven- en onderkant van het beeld.
• Pan Scan: Het beeld is in het midden geplaatst zodat de randen die over het beeld heengaan worden bijgesneden.
• Volledig: selecteer deze optie als u een beeld wilt zien dat geconverteerd wordt naar volledig scherm, ongeacht de aspectverhouding van de bron.

4.1.3 TV-instelling

- Voor de tv-instelling kunt u de volgende waarden selecteren: Composite of RGB.

4.1.4 Automatische ondertiteling

- Selecteer Autom.ondertiteling "Aan" of "Uit". Als u "Aan" selecteert en het kanaal ondersteunt ondertitels, worden deze automatisch getoond en hoeft u niet op de SUBTITLE toets te drukken.

Setup EPG Zender Timer Setup Voorkaur Transparantie Tasl System CA-status Indeto OK Verpl. Terug Ende

Voorkeur Bredite/hoogteTV 4.0 Bredite/hoogte 36.0 TV-instelling RGB Autom onderlikeling Aan Tijd banner 4 sec Setup OK Terug In Einde Verpl.

Voorkeur Bredite/hoogteTV : 4 : 3 Bredite/hoogte 16:0 LB TV-instelling Pan Scan Autom.ondertiteling Valledig Tijd banner : 4 sec Setup OK Terug Einde Verpl

EPG Zender Timer Setup Bredite/hoogte/TV : 4:12 Bredite/hoogte : Valleding TV-insteling : Composite Autons ondertitelng : RGB (50) Tijd banner : 4 sec OK Verpl. Terug Ende

Voorkeur EPG Zender Timer Setup Bredite/hoogte TV : 4:13 Bredite/hoogte : Volledig TV-instelling : RGB Autom.ondertilizing Aan ... Tijd banner: Oh OK Verpl. Terug Ende

4.1.5 Tijd banner

• Stel de weergavetijd voor het bannervak (informatie) dat wordt weergegeven op het scherm in. U kunt een tijd opgeven tussen de 0 en 60 seconden.
• U kunt dit instellen met de cijfertoetsen of ▲/▼.

4.2 Transparantie

4.2.1 Schermweergave (OSD)

- Selecteer het niveau voor de schermweergave-transparantie tussen 0 en 100%. U kunt dit instellen met de cijfertoetsen of ▲/▼.

4.2.2 Ondertitels

- Selecteer het niveau voor de ondertiteltransparantie tussen 0 en 100%. U kunt dit instellen met de cijfertoetsen of ▲/▼.

4.2.3 Teletekst

- Selecteer het niveau voor de teletekst transparantie tussen 0 en 100%. U kunt dit instellen met de cijfertoetsen of ▲/▼.

Voorkeur EPG Bredite/hoogte/TV : 4:9 Bredite/hoogte : Volledig TV-instelling : RGB Auto-ondertiteling : Tijd banner : 4 sec Setup OK Verpl Terug Einde

Setup EPG Zender Timer Setup Voorkeur Transparantie Taal Systeem CA-status lrdeto OK Verpl. Terug Endo

Transparantie EPG Zender Timer Setup OSD Ondertifeling 50 % Toletakt Terug Ende OK Verpl.

Transparantie EPQ Zender Timer Setup OSD Ondertiteling 50 % Talotekat Verpl. Terug Ende

Transparantie EPG Zender Timer Setup OSD : 50 % Ondering Teloket 0 % OK Verpl. Terug Ende

4.3 Taal

Met de optie Taal selecteert u de gewenste taal voor de schermweergave, Taal Geluid en Ondertitels. Er zijn 3 schermtalen beschikbaar

Setup Voorkaur Transparantie Tasl System CA-status Indeto OK Verpl. Terug Einde

4.3.1 Schermweergave (OSD)

Hier selecteert u de gewenste taal voor de schermweergave. Voor landen waar verschillende talen worden gesproken, zijn meerdere schermtalen beschikbaar (Engels, Frans en Nederlands).

- Om de gewenste taal te selecteren, drukt u op de toetsen ▲/▼ om de taal te wijzigen. Vervolgens drukt u op OK.

EPG Zender Timer Setup OSD Audio uit Ondertiteling Nederlands v. English Français OK Verpl. C Terug Einde

4.3.2 Taal geluid (Audio uit)

Hier selecteert u de gewenste taal voor het geluid.

- Om de gewenste taal te selecteren, drukt u op de toetsen ▲/▼ om de taal te wijzigen. Vervolgens drukt u op OK.

EPG Zender Timer Setup OK Verpl O S D OSD Nederlands Audio uit Nederlande Ondertiteleng Engels Frans

4.3.3 Ondertitels

Hier kunt u de voor de ondertitels gewenste taal instellen.

- Om de gewenste taal te selecteren, drukt u op de toetsen ▲/▼ om de taal te wijzigen. Vervolgens drukt u op OK.

EPG Zender Timer Setup OK Verpl. OISD : Nederlande > Audio uit : Nederlande > Ondertiteling : Nederlande / Engels Frans

4.4 Systeem

Dit menu bestaat uit 2 submenu's: Productinformatie, Resetten

- Plaats de cursor op dit submenu en druk op OK.

EPG Zender Timer Setup Productinformatie Resulten OK Verpl. Terug Ende

4.4.1 Productinformatie

Als u contact moet opnemen met uw serviceprovider of een helpdesk, wordt er mogelijk naar informatie in dit menu gevraagd.

Plaats de cursor op dit submenu en druk op OK.

- Als er nieuwe software beschikbaar is, wordt de toets SW Update geactiveerd. Druk op OK om de software bij te werken.

Opmerking : Als de ontvanger wordt bijgewerkt via "SW Update", wordt het versienummer mogelijk gewijzigd.

Productinformatie EPG Zender Timer Setup Productnaam : Samsung STB Softwareversie : V0.17 Firmwareversie : V0.01 Hardwareversie : V1.1 SW-update OK Verpl. Terug Einde

4.4.2 Resetten

Met deze optie kunt u de fabrieksinstellingen herstellen in het geval dat er problemen optreden nadat u de kanaalgegevens of andere gegevens hebt gewijzigd. Selecteer het menu Resetten in het menu Systeem en druk op OK. Selecteer in het waarschuwingsvenster "Ja" om door te gaan. De fabrieksinstellingen van de ontvanger worden automatisch hersteld. Deze procedure kan een paar seconden duren.

EPG Zender Timer Setup WAARSCHUWING! Alle kanaalinstellingen en gebruiterzvorkeuren worden gewist en Jahrokinstellungen worden geladen. U most alleen resetten als u problemen ervaart! Ja Nee OK Terug Ende

4.5. CA-Status Irdeto

Met dit menu kunt u informatie weergeven over de smartcard en de ontvanger. Druk op OK om het submenu te openen.

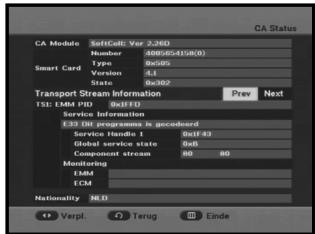

4.5.1 CA Status

Hiermee kunt u de CA-status weergeven (Smart Card EMM/ECM-informatie).

4.5.2 IRD Status

U kunt de IRD-status weergeven (technische informatie over de IRD, CA, smartcard en erin geladen software).

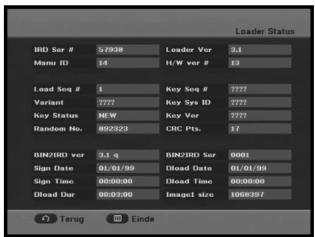

4.5.3 Loader Status

U kunt informatie weergeven over de IRD en de erin geladen software.

4.5.4 Mail Box

U kunt berichten lezen die naar aparte decoders zijn verstuurd. Er kunnen maximaal 10 berichten worden opgeslagen.

CA-status Indeto CA Status IRD Status Loader Status Mail Box Setup OK Verpl: Terug Einde

CA Status CA Module SoftCell: Var 2.260 Number 40056/4158(0) Smart Card Type 9x305 Version 8.6 State 8x302 Transport Stream Information Prev Next 150: Extal PID MSFID Service Information E3:0 (II programs is goodword) Service Handls 1 SoftE3 Global service state 0dB Component stream BD BD Monitoring EMM ECM Nationality NEU Verpl Terug Ende

IRD Status IRD 57928 Smartcard IRD 16.13-1 CA Module SoftCell: Ver 2.250 Loader 3:1 -1-1-1 NEW L-1 IRD SW V8.05 Oct 1.2006 Terug Einde

Loader Status BID Ser # 57938 Loader Ver 3.1 Mamu ID 14 H/W var # 13 Load Seq # 1 Key Seq # 2722 Variant 7727 Key Sys ID 2722 Key Status NEW Key Ver 2722 Random No. 892323 CRC Pts. 17 BN2/BO Ser 3.1 q BN2/BO Ser 0001 Sign Date 01/01/99 Oload Date 01/01/99 Sign Time 00:00:00 Oload Time 00:00:00 Oload Due ImageOut Size 069937f Terug Einde

Probleem	Mogelijke oorzaak	Oplossing
De lampjes op het voorpaneel branden niet. Geen stroomtoevoer.	Het netsnoer is niet goed aangesloten.	Sluit het netsnoer goed aan.
Er zijn geen beelden op het scherm zichtbaar	De ontvanger staat in de standby-stand.De SCART is niet goed op de video-uitgang van de televisie aangesloten.Er is op de televisie een onjuist kanaal of een onjuiste video-uitgang geselecteerd.	Zet de ontvanger op Aan.Controleer de aansluiting.Controleer het kanaal en de video-uitgang (zie de handleiding van uw tv).
Geen geluid	SCART verkeerd aangesloten.Het volume staat op 0.De dempfunctie is ingeschakeld.	Controleer de aansluiting.Stel het volume op de tv hoger in.Druk op MUTE.
De afstandsbediening werkt niet	Onjuiste bediening.De batterijen zijn leeg of onjuist aangebracht.	Richt de afstandsbediening op de ontvanger.Vervang de batterijen of breng ze juist aan.
Slechte beeldkwaliteit	Signaal te zwak	Controleer alle kabelverbindingen.
Foutberichten op het scherm: “Bezig met zoeken naar signaal...” “Geen signaal”.	Kabel niet (goed) aangesloten.	Controleer de aansluiting.
Het bericht“Er zijn geen programma’s opgeslagen” wordt op het scherm weergegeven.	Er is geen kanalenlijst geprogrammeerd.	Scan kanalen. Ga naar het menu Installatie.
Foutberichten op het scherm: “Fout in Smartcard” “Smartcard niet bekend” “Plaats de Smartcard”.	Smartcard:- De smartcard is niet goed geplaatst.- Er is geen smartcard geplaatst.	(afhankelijk van het model)Controleer de smartcard.Plaats een smartcard

WEGWERPEN

Het apparaat, het verpakkingsmateriaal (bijv. het piepschuim) en de batterijen moeten worden gerecycleerd. Vraag hiervoor zo nodig om informatie bij uw gemeente en werp alle afval weg in overeenstemming met de plaatselijke reglementen.

TECHNISCHE SPECIFICATIES

Voeding

Type

SMPS

Ingangsspanning

100-240 V wisselstroom, 50/60 Hz

Zekering

250 V/T1.6 AH

Tuner en demodulator

Ingangsfrequentie

4:3 (normaal) & 16:9 (breedbeeld)

Beeldresolutie

720(H) x 576(V) x 50 velden/sec

Audiodecoder

Systeemdecoding

MPEG 1 ISO/TEC 11172\~3 layer I & II

Geluidsmodus

MONO, DUBBEL, STEREO EN JOINT STEREO

Samplingfrequentie

32, 44.1, 48 kHz

AUDIO/VIDEO-OUTPUT VOOR BASISBAND

VIDEO

PAL

Interface

2 SCART (AV1, AV2)

Impedantie

75 Ω

Outputniveau

1 Vp-p

Audio-interface

SCART

Impedantie

600 gebalanceerd

Uitvoerniveau

2.0Vp-p max (controllable)

S/PDIF (digitale audio-uitgang)

GEHEUGEN

Flash

2MB

SDRAM

16MB

Afmetingen en gewicht

Afmetingen (B x D x H)

233 x 176 x 38 mm

Gewicht (netto)

0.95 kg

MEMO

Simple gray rounded rectangle outline on white background (no text or symbols)

DCB-B270R
