GEBRUIKSAANWIJZING AF210162 GAGGENAU

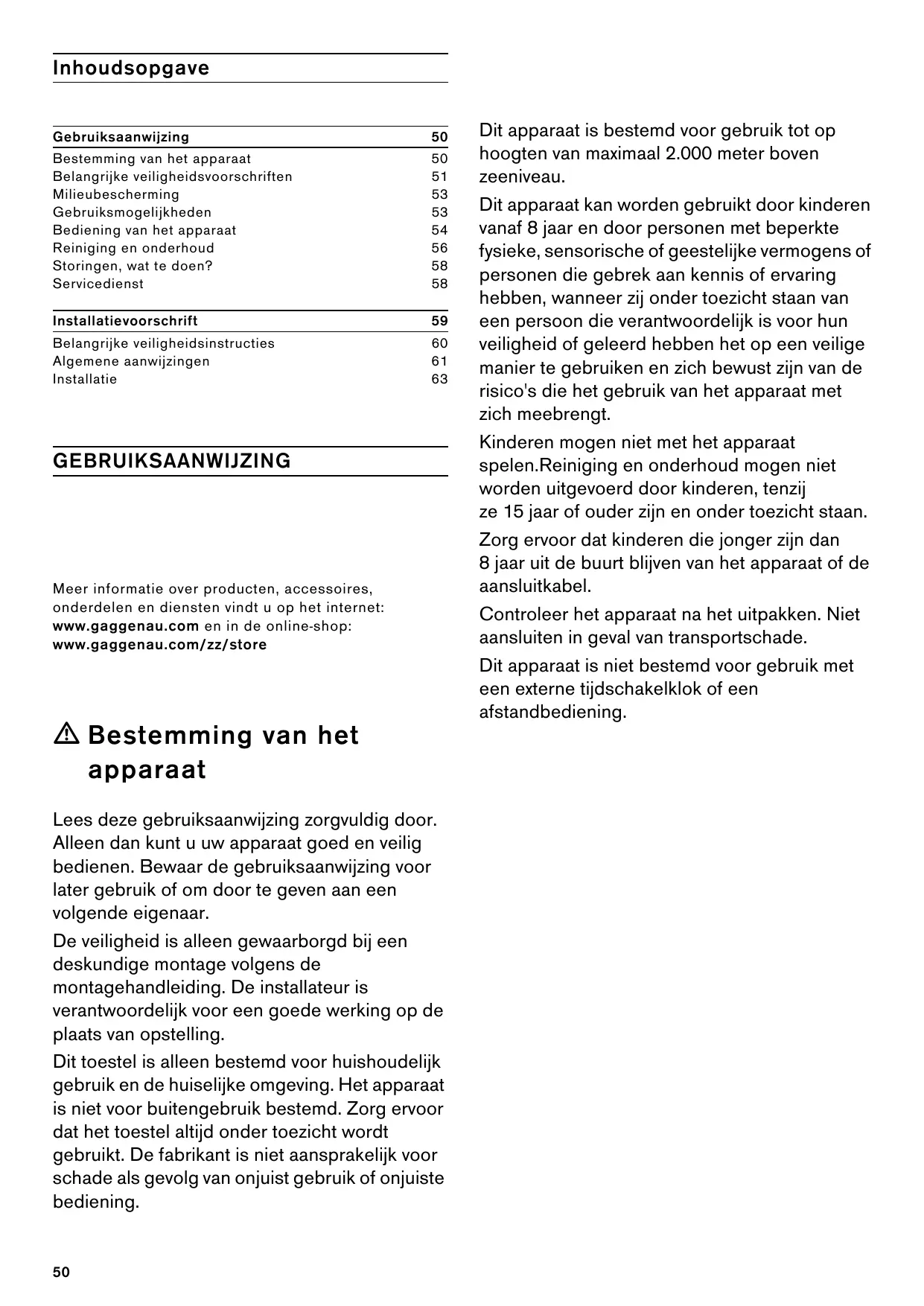

Gebruiksaanwijzing	50
Bestemming van het apparaat	50
Belangrijke veiligheidsvoorschriften	51
Milieubescherming	53
Gebruiskogelijkheden	53
Bediening van het apparaat	54
Reiniging en onderhoud	56
Storingen, wat te doeon?	58
Servicedienst	58

Installatievoorschrift	59
Belangrijke veiligheidsinstructies	60
Algemene aanwijzingen	61
Installatie	63

GEBRUKSAANWIJZING

Meer informatatie over producten, accessoires, onderdelen en Diensten vindt u op het internet: www.gaggenau.com en in de online-shop: www.gaggenau.com/zz/store

Bestemming van het apparatusat

Lees deze gezebruiksaanwijzing zorgvuldig door. Alleen dan=kunt u uw apparaat goed en veilig bedieren.Bewaar de gezebruiksaanwijzing voor later gezebruik of om door te gehen aan een volgende eigenaar.

De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installmenter is verantwoordelijk voor een goede werkung op deplaats van opstelling.

Dit toestel is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Het apparaat is Niet voor buitengebruik bestemd. Zorg ervoor dat het toestel.altijd onder toezicht worden gebruikt. De fabrikant is Niet aansprakelijk voor schade als gevolg van onjuist gebruik of onjuiste bediening.

Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau.

Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, sensorieche of geestelijkke vermogens of personen die gebrek aan kennis of ervaring hebben, wanneer zich onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of geleerd hebben het op een veilige manier te gebruiken en zich bewust� van de risico's die het gebruik van het apparaat met zich meebrengt.

Kinderen mogen Niet met het apparaat spelen.Reiniging en onderhoud mogen Niet worden uitgevoerd door kinderen, tenzij ze 15aar of ouder+zijn en onder toezicht staan.

Zorg ervoor dat kinderen diejonger zichn dan 8aar uit de buurt blijven van het apparatusat of de aansluitkabel.

Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade.

Dit apparaat is Niet bestemd voor gebruik met een externe tijsdschakelklok of een afstandbediening.

Belangrijke veiligheidsvoorschriften

Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kurz u uw apparaat goed en veilig bedieren. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geben aan een volgende eigenaar.

Verstikkingsgevaar!

Verpakkingsmaterial is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriallaten spelen.

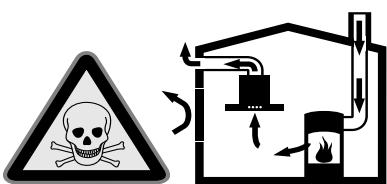

Levensgevaar!

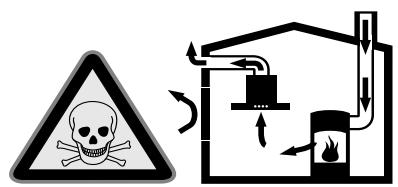

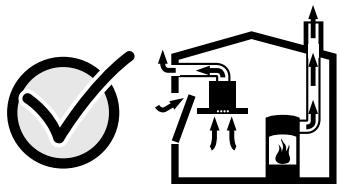

Altijd voor voldoende luchttoevoer zorgen,
wanner de luchtafvoer plaatsvindt in een ruimte
met een vuurbron die gebruikmaakt van de
aanwezige lucht.

Vuurbronnen die de lucht in de ruimte
verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestookt, geisers, warmwatertoestellen) trekken de
verbrandingslucht uit de opstellingsruimte en
voeren de gassen via een afvoer (bijv. schoorsteen) af maar buiten.

In combinatie met een ingeschakelde afzuigkap wordt aan de keuken en aan de ruimtes ernaast lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassenuit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Zorg waarom alsijd voor voldoende ventilatie.
- Een ventilatiekast in de muur alleen is nicht voldoende om aan de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gebruiken wonneer de onderdruk in de ruimte waarin de vuurbron zich bevindt nicht groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wonneer de voor de verbranding benodigde lucht door Niet afsluitbare openings, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Ditbedrijf is in staat het totale ventilatiesystem van uwuis te beoordelen en kan een voorstel doen voor passende maatregelen op het gebied van de luchttoevoer.

Indien de afzuing alleen met recirculatie worden gebruikt, is een onbeperkt gebruik möglichk.

Brandgevaar!

• De vetafzettingen in het vetfilter{kunnen ontbranden.

Vetfilter minstens om de 2 maanden reinigen.

Apparaat Niet zonder vetfilter gebruiken.

• De vetafzettingen in het vetfilter+kennen ontbranden. In de buurt van het apparaat nooit werken met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installeren wonneer er een afgesloten, Niet verwijderbare afscherming aanwezig is. Er mogen geen vonken wegpringen.

• Hete olie en heet vet vatten snel vlam. Hete olie en heet vet nooit gebruiken zonder toezicht. Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken.

• Wanner er gas-kookzones inseschakeldijken waar geen kookgerei op staat, worden er tijdens het gebruik zeer veel warmte ontwikkeld. Een ventilatieapparaat dataarop is aangebracht kan beschadigd of inbrand raken. Gebruik de gas-kookzones alleen wanner er kookgerei op staat.
  Bij gewelijkijdig gezbruik van meerere gas-kookzones ontwikkelt zich veel warmte. Hierdoor kan het ventilatieapparaat beschadigd of in brand raken. Het ventilatieapparaat mag alleen worden gecombineerd met gas-kookzones die een toaal vermogen van 18 kW nicht overschrijden. Bij overschrijding van een toaal vermogen van 12 kW dienen deplaatselijke voorschriften met betrekking tot de ventilatie, de afmetingen van de ruimtes en de combinatie met ventilatie-apparaten voor afvoer- of circulatielucht in acht te worden genomen.

Risico van verbranding!

Tijdens het gebruik worden de toegankelijkke onderdelen heet. De hete onderdelen nooit aanraken. Zorg ervoor dat er geen kinderen in de buurt zich.

Risico van letsel!

• Bepaalde onderdelen in het toestel kunnenscherpe randen hebben.
  Veiligheidshandschoenen dragen.
• Op het apparaat geplaatste voorwerpen konnen vallen. Plaats geen voorwerpen op het apparaat.
• Hetlicht vanLED-lampen iszeer fel en kan deogen beschadigen (risicogroep1).Niet langer dan 100 secondendirect in de ingeschakeldeLED-lampen kijken.

Kans op een elektrische schok!

• Een defect toestel kan een schok veroorzaken. Een defect toestel nooit inschakelen. De netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen. Contact opnemen met de klantenservice.
• Ondeskundige reparations zijn gevaarlijk. Reparations en de verwanging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici dieijken geinstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekkeruit het stopcontact of schakel de zekering in de meterkast UIT. Contact opnemen met de klantenservice.
• Binnendringend vocht kan een schok veroorzaken. Geen hagedrukreiniger of stoomreiniger gebruiken.

Oorzaken van schade

Attentie!

Risico van beschadiging door corrosie. Schakel het apparaat wanner u kookt.altijd in om condensvorming te voorkomen. Condenswater kan leiden tot corrosie.

Defecte lampen algtd onmiddelijk verrangen, om overbelasting van de andere lampen te voorkomen.

Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doeck.

Beschadiging van het oppervlak door een foutieve manier van reinigen. Roestvrijstalen oppervlakkenuitsuitend reinigen in de slijprichting. Gebruik voor bedieningselementen geen reinigingsmiddel voor roestvrij staal.

Beschadiging van het oppervlak door scherpe of shurende reinigingsmiddelen. Gebruik nooit scherpe of shurende reinigingsmiddelen.

Beschadigingsgevaar door condensaat-terugloop. Luchtafvoerkanaal vanuit het apparaatlicht hellend installereren (1^ verloop).

Uw neue apparaat is bijzonder energia-efficiën. Hier krijgt u tips over de manier waarop u bij het gebruik van uw apparaat nog meer=kunt besparen op energia en het apparaat op de juiste manier afvoert.

Energie bespare

Zorg tijdens het koken voor voldoende toevoer van lucht, zodate afzuigkap efficienrt werkt en weinig geluid geeft.
- Pas de ventilatiestand aan de intensiteit van de kookdamp aan. Gebruik de intensiefstand alleen wanner dit nodig is. Een lagere ventilatiestand betekent minder energieverbruik.
Kies bij intensieve kookdampen opijd een hogere ventilatiestand. Wanner er in de keuken al kookdamp is ontstaan, dient de afzuigkap langer te worden ingezet.
Hoefft de afzuigkap Niet meer te worden gebruikt, schakel hem dan UIT.
Schakel de verlichting uit wanner deze nicht langer nodsig is.
- Filters dienen binnen de aangegeven periodes te worden gereinigd of verrangen, om de effectiviteit van de ventilatie te verhogen en het risico van brand gegen te gaan.
- Kookdekselplaatsen om kookdampen en condens te verminderen.

Milieuvriendelijk afvoeren

Voer de verpakking op een milieuvriendelijk manier af.

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De zichtijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Gebruiksmogelijkheden

U kunt dit apparaat gebruiken voor luchtafvoer en circulatielucht.

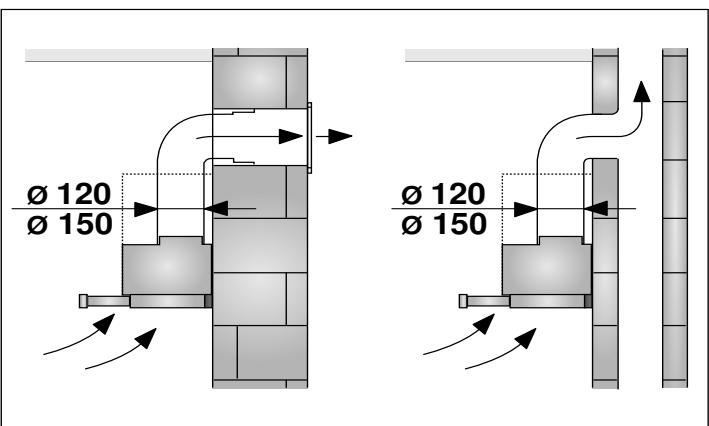

Gebruik met afvoerlucht

De aangezogen lucht worden door de vetfilters gereinigd en via een buizensystemelijk aan de buitenlucht afgevoerd.

Aanwijzing: De afvoerlucht mag Niet worden afgevoerd via een in gebruik zijnde rook- of gasafvoer, noch via een schacht die dient voor de ontluchting van ruimtes met vuurbronnen.

• Komt de afvoerluchtterecht in een rook-of gasafvoer die Niet in gebruik is, dan dient u een vakbekwame schoorsteenveger te raadplegen.
• Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken.

Circulatiefunctie

De aangezogen lucht worden door de vetfilters en een actief koolffilter gereinigd en wee teruggeleid maar de keuken.

Aanwijzing: Om geurtjes bij het gebruik van de circulatiefunctie te voorkomen, dient u een actief koolffilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in de prospectus of kunt u navragen bij uw specialzaak. Het daartoe benodigde toebehoren is verkrijgbaar bij de specialzaak, de klantenservice of de Online-shop.

Bediening van het apparatus

Aanwijzing: Schakel de afzuigkap in zodra u begint met koken en schakel hem pas enkele Minutes na het koken weeuit. Zo worden de keukendamp het efectiefst verwijderd.

Bediening van het apparaat

Bedieningspaneel

1

2

3

»

A

Verklaring
1	Ventilator Aan/Uit
2	ventilatiestand 2
3	ventilatiestand 3
»	Intensief-stand
A	Automatische modus
◎	Verzadigingsindicatie
◎	Licht Aan/Uit/Dimmen

Ventilator installen

Inschakelen

Voor het uitschuiven van het filterdeel de greeplijst in het midden Licht aantippen. De ventilator start op stand 2.

Druk op de toets 1, 2 of 3 om de ventilatorstand te wijzigen.

Uitschakelen

Druk op de toets ①. Schuif het uitschuifbare filterdeel maar binnen.

Intensief-stand

Bij sterke geur- en dampvorming kut u de intensiefstand gebruiken.

1 Druk op de toets ①.

De ventilator start op stand 2.

2 Druk op de toets

De intensiefstand worden geactiveerd.

Aanwijzing: De intensiefstand is een tijdelijk begrensd maximaal vermogen, dat in elke ventilatorstand en in de automatische modus geactiveerd kan worden. Na ca. 6 minuten schakelt de ventilator terug maar de eerder gekozen ventilatorstand.

3 Om de intensiefstand voortijdig te beeindigen, drukt u op de toets ① of de toets van een andere ventilatorstand.

Naloop ventilator

Wanner u het uitschuifbare filterdeel maar binnen schuift, blijf de naloop geactiveerd zolang de afzuigkap werkt.

Na ca. 10 minuten schakelt de ventilator automatischuit.

Automatische modus

Inschakelen

Druk op de toets ①.

De ventilator start op stand 2.

Druk op de toets A.

De optimale ventilatorstand 1, 2 of 3 worden automatisch ingesteld via een sensor.

Uitschakelen

Druk op toets A of ① om de automatische modus uit te schakelen.

De ventilator schakelt automatisch uit wanneer de sensor geen verandering van de luchtkwaliteit in de ruimte meer vaststelt.

De looptijd in de automatische modus bedraagt maximaal 4 uu.

Sensorbesturing

In de automatische modus herkent een sensor in de afzuigkap de intensiteit van de kook- en baktluchtjes. Afhankelijk van de instelling van de sensor schakelt de ventilator automatisch over maar een andere ventilatorstand.

Standaard instelling van de gevoeligheid: 2

Laagste instelling van de gevoeligheid: 1

Hoogste instelling van de gevoeligheid: 4

Als de sensorbesturing te snel of te langzaam reageert,\ kunt u deinstalling wijzigen:

1 Bij een uitgeschakelde ventilator de toets A ca. 4 seconden lang ingedrukt houden. De instelling worden weergegeven.
2 Door op de toets 1, 2, 3 of te drukken, worden de instelling van de sensorbesturing veranderd.

Toets 1 = gevoeligheid 1

Toets 2 = gevoeligheid 2

Toets 3 = gevoeligheid 3

Toets = gevoeligheid 4

3 Ter bevestiging van de ingevoerde gegevens de toets A ca. 4 seconden ingedrukt houden.

Verzadigingsindicatie

Wanner de metalen vetfilter verzadigd is, klinkt na uitschakeling van de ventilator gedurende 4 seconde een signaal. Daarnaast is de verzadigingsindicatie verlicht.

Uiterlijk op dit moment dienen de metalen vetfilters schoongemaakt te worden. In het hoofdstuk Reinigen en verzorgenkest u lezen hoe u de metalen vetfilter schoonmaakt.
- Terwijl de verzadigingsindicatie knippert, kan hij worden geseset. Hiervoor op de toets ⑤ drukken.

Verlichting

U kunt de verlichting onafhankelijk van de ventilatie in- en uitschakelen.

Druk op de toets

Houdt de toets ingedrukt tot de gewenste helderheid verkreten is.

Geluidssignaal

Geluidssignaal inschakelen

Druk bij een uitgeschakelde ventilator gelijktijdig ca. 3 seconden op de toetsen ① en . Ter bevestiging klinkt een signaal.

Geluidssignaal uitschakelen

Herhaal de handeling "Geluidssignaal inschakelen".

Risico van verbranding!

Het toestel worden hetijdens de bereiding, vooral in de buurt van lampen. Laat het voor de reiniging afkoelen.

Gevaar van een elektrische schok!

Binnendringend vocht kan een schok veroorzaken. Het toestel alleen met een vochtige doek schoonmaken. Vór het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen.

Kans op een elektrische schok!

Binnendringend vocht kan een schok veroorzaken.
Geen hagedrukreiniger of stoomreiniger gebruiken.

Risico van letsell!

Bepaalde onderdelen in het toestel{kunnen scherpe.
randen hebben. Veiligheidshandschoenen dragen.

Schoonmaakmiddelen

Let op de opgaven in de tabel, om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen worden beschadigd. Gebruik

• geen scherpe of schurende reinigingsmiddelen,
• geen sterk alcoholhoudende reinigingsmiddelen,
• geen harde schuur- of schoonmaaksponsjes,
• geen hagedrukreinigers of stoomstraalapparaten.

Was neue vaatdoekjes voor gebruik grondig UIT.

Neem alle aanwijzingen en waarschuwingen in acht die bij de reinigingsmiddelen vermeld worden.

Gebied	Schoonmaakmiddelen
Roestvrij staal	Warm zeepsop: Met een schoonmaakdoekje reinigen en met een zachte doek nadrogen. Roestvrijstalen oppervlakken uitsluitend reingen in de slijprichting. Bij de serviceddienst of in specialzakenঃn speciale onderhoudsmiddelen voor roestvrij staal verkrijngbaar. Het schoon-maakmiddel heel dun opbrengen met een zachte doek.
Gelakte oppervlakken	Warm zeepsop: Met een vochtig schoonmaakdoekje reinigen en met een zachte doek nadrogen. Geen reinigingsmiddel voor roestvrij staal gebruiken.
Aluminium en kunststof	Glasreiniger: met een zachte doek schoonmaken.
Glas	Glasreiniger: Met een zachte doek schoonmaken. Geen schraper gebruiken.
Bedieningselementen	Warm zeepsop: Met een vochtig schoonmaakdoekje reinigen en met een zachte doek nadrogen. Gevaar van een elektrische schok doordat er zich kan binnendringen. Risico van beschadiging van de elektrònica doordat er zich kan binnendringen. Bedieningselementen nooit reinigen met een natte doek. Geen reinigingsmiddel voor roestvrij staal gebruiken.

Metalen vetfilter reinigen

Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglichd dat er kenmerken worden beschreiben die nicht van toepassing zijn op uw apparaat.

Brandgevaar!

De vetafzettingen in het vetfilter kuren ontbranden. Vetfilter minstens om de 2 maanden reinigen. Apparaat Niet zonder vetfilter gebruiken.

Aanwijzingen

• Geen agressieve, zuur- of looghoudende reinigingsmiddelen gebruiken.
  Bij het reinigen van de metalen vetfilters ook de houder van de vetfilters in het apparaat reinigen met een vochtige doek.
• De metalen vetfilters kuren in de afwasautomaat of met de hand worden gereinigd.

Met de hand:

Aanwijzing: Bij hardnekig vuil kut u een special vetoplosmiddel gebruiken. Dit kut u bestellen via de Online-shop.

Laat de metalen vetfilters weken in een heet afwassopje.
- Gebruik voor het reinigen een borstel en spel. daarna de filters goed af.
Laat de metalen vetfilters afduipen.

In de afwasautomaat:

Aanwijzing: Bij reiniging in de afwasa automaat kuren lichte verkleuringen optreden. Dit heeft geen invloed op de werkung van de metalen vetfilters.

Reinig sterk verzadigde metalen vetfilters nicht samen met serviesgoed.
- Plaats de metalen vetfilters los in de afwasautomaat. De metalen vetfiltersmightniet worden vastgeklemd.

Metalen vetfilter demonteren

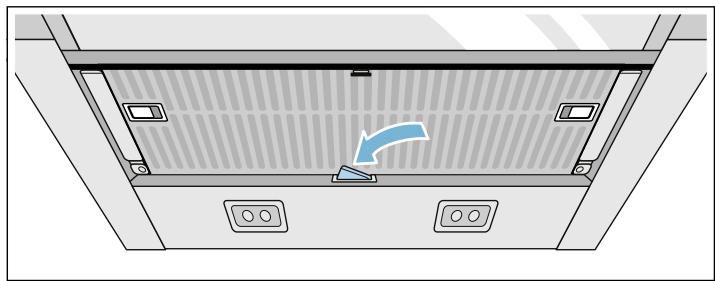

1 Het filteronderdeel uitschuiven en het push-to-open mechanisme indrukken.

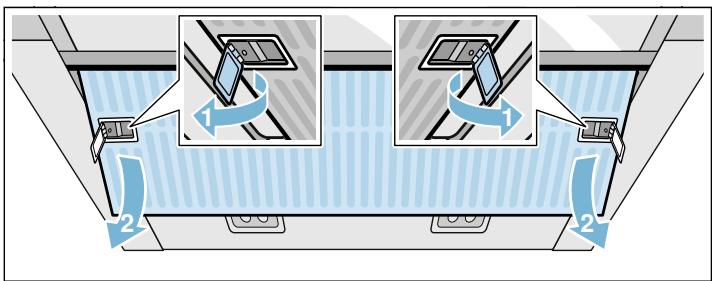

2 De vergrendeling van de metalen vetfilter openen en de filter schuinuit de houder nemen. Daar bij dient u de metalen vetfilter met de andere hand te ondersteunen.

Aanwijzingen

• Op de bodem van de metalen vetfilter kan zich vet verzamelen.
• De filter nicht schuin houden, om te voorkomen dat er vet UIT druipt.

3 Metalen vetfilter reinigen.

Bij apparaten met een glasplaat in het uitschuifbare filterdeel:

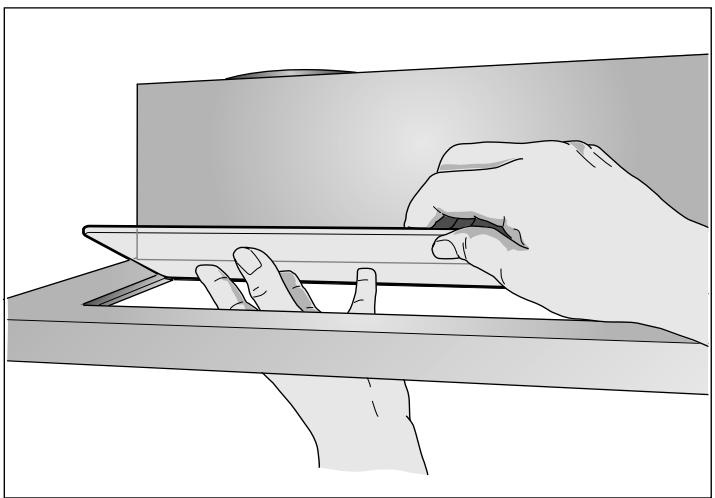

• De glasplaat is eenvoudig afneembaar en kan in devaatwasmachine worden schoongemaakt.
• Voor het verwijderen van de glasplaat, deze voorzichtig optillen.

Metalen vetfilter monteren

1 Metalen vetfilter schuin aanbrengen.
Daar bij dient u hem met de andere hand te ondersteunen.
2 Metalen vetfilter omhoog klappen en de vergrendeling lately vastklikken.
3 Push-to-open mechanisme opniew indrukken en openen.

Aanwijzing: Het push-to-open mechanisme要去 worden ingedrukt om de werkung van de lade te garanderen.

Storingen, wat te doeon?

Vaak kunt u storingen gemakkelijk zich verhelpen. Let op de volgende aanwijzingen voordat u contact opneem met de klantenservice.

Kans op een elektrische schok!

Ondeskundige reparations zijn gevaarlijk. Reparations en de verranging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zich geinstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.

Storingstabel

Storing	Mogelijkke oor-zaak	Oplossing
Apparaat werkstnet	De stekker is Niet in het stopcontact gesto-ken	De stekker in hetstopcontact steken
	Stroomonderbreking	Controler of anderekeulenapparatenfunctioneren
	Zekering defect	Controler in de meter-kast of de zekering voorhet toestel in orde is

LED-lampen

Defecte LED-lampen mogen alleen worden verrangen door de fabrikant, zich klantenservice of een erkendvakman (elektromonteur).

Risico van letsell!

Hetlicht vanLED-lampen iszeer fel en kan de ogen beschadigen (risicogroep1).Niet langer dan 100 secondendirect in de ingeschakeldeLED-lampen kijken.

Servicedienst

Wanner uw apparaat gerepareerd moet worden, staat once servicedienst voor u maar. Wij vinden.altijd een passende oplossing, ook om onnodig bezoek van een technicus te voorkomen.

Geef aan de klantenservice altijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) van uw apparaat op, zodate wij u goed van Dienst konnen zich. Het

typeplaatje met de nummers vindt u in de binnenruimte van het apparaat (daartoe het metalen vetfilter demonteren).

Om Niet te lang te hoeven zoeken wanner u de klantenservice nodig heeft,kest u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen.

E-nr.

FD-nr.

Servicedienst

Let erop dat het bezoek van een technicus van de serviceddienst in het geval van een verkeerde bediening ookijdens de garantieperiode kosten met zich meebrengt.

De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

Verzoek om reparatie en advies bij storingen

NL 0884244030

B 070222148

Vertrouv op de compétie van de produit. Zo bent u er zeker van dat de reparatie worden uitgevoerd door geschoolde onderhoudstechnici, die beschikken over de originele onderdelen voor uw huishoudelijkke apparaten.

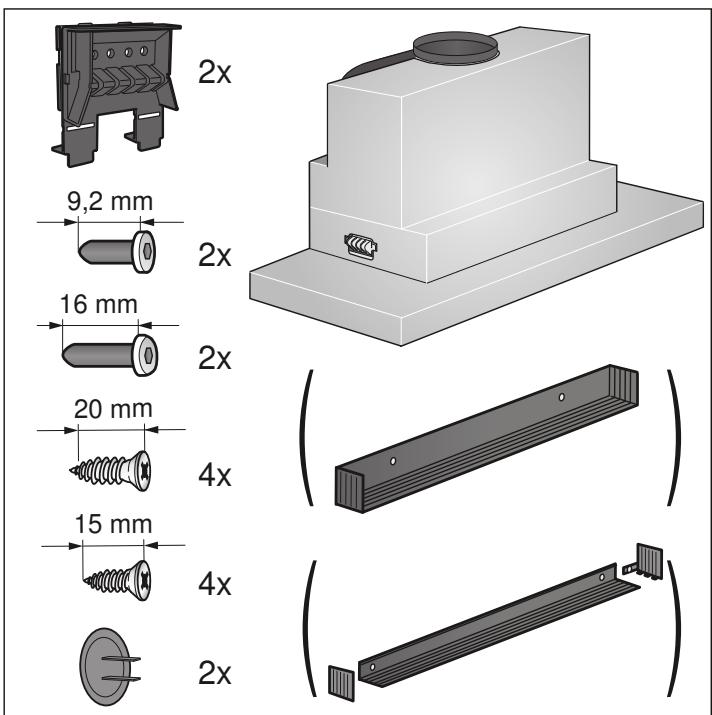

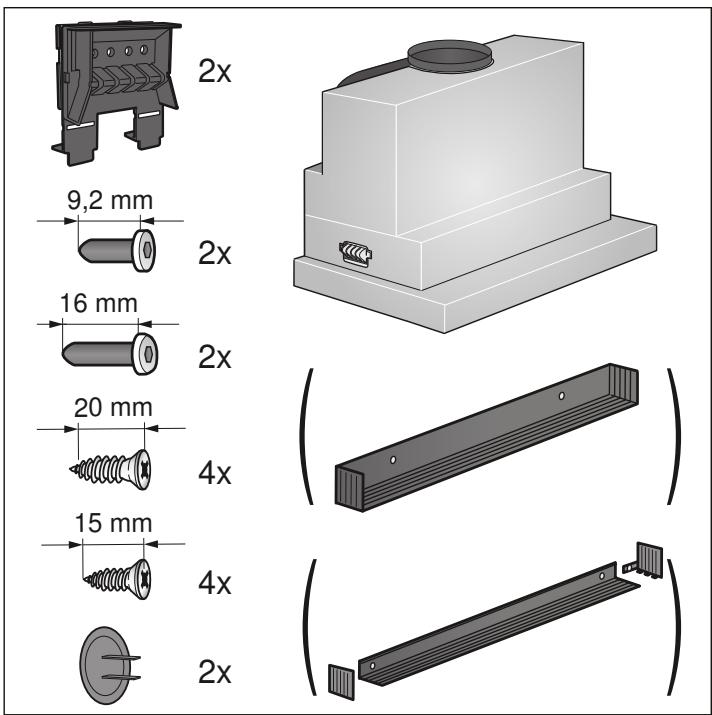

Toebehoren

(niet in de leveringsomvang inbegrepen)

Aanwijzing: Deze gebruiksaanwijzing geldt voor verzillende apparaatvarianten. Er konnen speciale toebehoren worden vermeld die nicht van toepassing zijn voor uw apparaat.

Aanwijzing: Neem het installmentievoorschrift voor de toebehoren in acht.

Benodigde onderdelen:

CleanAir circulatieluchtmodule	AA210812
Wisselfilter voor CleanAir luchtcirculatiemo- dule	AA210110
Neerlaatkader:
Apparaatbreedte 60 cm	AA210460
Neerlaatkader:
Apparaatbreedte 90 cm	AA210490
Montage-set:
Bovenkast 90 cm	AA210491

Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglichd dat er kenmerken worden beschreiben die nicht van toepassing zijn op uw apparaat.

• Dit apparaat worden in een bovenkast geinstalleerd.
  Voor aanvullende speciale toebehoren (bijv. voor gebruik met circulatielucht) dient men de hierbij geleverde installmentiehandleiding in acht te nemen.
• De oppervlakken van het apparatusaat zich gevoelig. Voorkom beschadigingijdens de installmentie.

Apparaatbreedte 60cm:

Apparaatbreedte 90cm:

Belangrijke veiligheidsinstructies

Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kurz u uw apparaat goed en veilig bedieren. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geben aan een volgende eigenaar.

De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installmenter is verantwoordelijk voor een goede werkung op deplaats van opstelling.

De breedte van de afzuigkap moet minstens overeenkomen met de breedte van het kooktoestel.

Bij de installmentie要去en de actuèle geldige bouwvoorschriften en de voorschriften van deplaatselijke stroom- en gasleverancier in acht worden genomen.

Ten aanzien van de afvoerlucht dienen de overheids- en wettelijkke voorschriften (zoals lokale bouwverordeningen) in acht te worden genomen.

Levensgevaar!

Terug gezogen verbrandingsgassen können leiden tot vergiftig. De afvoerlucht mag nicht worden weggeleid via een rook- of afvoergasschoorsteen die in gebruik is, noch via een schacht die dient voor de ontluchting van ruimtes met stookplaatsen. Moet de afvoerlucht waar een rook- of afvoergasschoorsteen worden geleid die Niet in gebruik is, dan dient hiervoortoestemming te worden verkreten van een vakbekwame schoorsteenveger.

Levensgevaar!

Altijd voor voldoende luchttoevoer zorgen,
wanner de luchtafvoer plaatsvindt in een ruimte
met een vuurbron die gebruikmaakt van de
aanwezige lucht.

Vuurbronnen die de lucht in de ruimte
verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestookt, geisers, warmwatertoestellen) trekken de
verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) afহen.

In combinatie met een ingeschakelde afzuigkap wordt aan de keuken en aan de ruimtes ernaat lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Zorg waarom algijd voor voldoende ventilatie.
- Een ventilatiekast in de muur alleen is nicht voldoende om aan de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gebruiken wanneser de onderdruk in de ruimte waarin de vuurbron zich bevindt nicht groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneser de voor de verbranding benodigde lucht door Niet afsluitbare openings, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Ditbedrijf is in staat het totale ventilatiesystem van uwuis te beoordelen en kan een voorstel doeenvoor passende maatregelen op het gebied van de luchttoevoer.

Indien de afzuing alleen met recirculatie worden gebruikt, is een onbeperkt gebruik möglichk.

Levensgevaar!

Terug gezogen verbrandingsgassen können leiden tot vergiftig. Bij de installmentie van een ventilatie met een afvoergebonden vuurbron要去 de stroomtoevoer van de kap voorzien worden van een geschikte veiligkeitsschakeling.

Brandgevaar!

De vetafzettingen in het vetfilter{kunnen ontbranden. De voorgeschreveveiligheidsafstandenden dienen te worden aangehouden om warmteophoping te voorkomen. Neem de instructies van uw kooktoestel in acht. Wanner gas- en elektrische kooktoestellen samen worden gebruikt, geldt de grootst aangegeven afstand.

Het apparaat mag slechts met een zijde direct naast een kast of gegen een wand worden geinstalleerd. De afstand tot de muur of de kast要去 minstens 50~mm bedragen.

Risico van letsel!

• Bepaalde onderdelen in het toestel{kennen scherpe randen hebben. Veiligheidshandschoenen dragen.
  Is het toestel Niet maar behoren bevestigd, dan kan het�ak beneden vallen. Alle bevestigingsschroeven要去en vast en veilig worden gemonteerd.
• Het toestel is zwaar. Er zijn twee Personen nodig om het apparaat te bewegen. Alleen geschikte hulpmiddelen gebruiken.

Gevaar van een elektrische schok!

Bepaalde onderdelen in het toestel{kunnen scherpe randen hebben. Hierdoor kan de aansluitkabel beschadigd raken. Aansluitkabel Niet knikken of afklemmen bij de installmentie.

Gevaar voor een elektrische schok!

Het apparaat要去 elk gewenst moment van de stroom hunnen worden afgesloten. Het apparaat mag alleen op een geaarde contactdoos worden aangesloten die volgens de voorschriften is geinstallerd.

De netstekker van de netaansluitkabel要去 na de inbouw van het apparaat vrij toegankelijk�n. Is dit Niet möglich, dan要去 in de vast geplaatste elektrische installment een alpolige scheidingsinrichting volgens de voorwaarden van de overspanningscategoriè III en volgens de opbouwvoorschriften worden ingebouwd.

De vaste aansluiting mag alleen door een elektricien worden aangelegd. Wij adviseren een aardlekschakelaar (Fl-schakelaar) in de stroomkring maar het apparaat te installereren.

Verstikkingsgevaar!

Verpakkingsmaterial is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriallaten spelen.

Gebruik met afvoerlucht

Levensgevaar!

Terug gezogen verbrandingsgassen können leiden tot vergiftiging. De afvoerlucht mag Niet worden weggeleid via een rook- of afvoergasschoorsteen die in gebruik is, noch via een schacht die dient voor de ontluchting van ruimtes met stookplaatsen. Moet de afvoerlucht maar een rook- of afvoergasschoorsteen worden geleid die Niet in gebruik is, dan dient hiervoortoestemming te worden verkreten van een vakbekwame schoorsteenveger.

Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken.

Luchtafvoer

Aanwijzing: Voor klachten die te wijten zich aan de bebuizing staat de fabrikant van het apparaat Niet garant.

• Het apparaat werk het best wonneer het wordt aangesloten op een korte, rechte afvoerbuis met een zo groot möglichke diameter.
  Bij gebruik van lange afvoerbuizen met een ruwe binnenkant, veel bochten of buisdiameterskleiner dan 150~mm ,wordt de optimale luchtafvoercapaciteit nicht behaald en is het ventilatiegeluid harder.
• De buizen of de slangen die voor de luchtafvoer worden gezruikt, dienen van nicht-brandbaar materiaal teijken.

Ronde buizen

Wij adviseren een binnendiameter van 150~mm of in elk geval van minstens 120~mm .

Vlakke buizen

De binnendiameter moet overeenkomen met de diameter van de Ronde buizen.

0 150 mm ca. 177 cm²

0 120 mm ca. 113 cm²

Vlakke buizenogenscheringe bochten hebben.
- Gebruik bij een afwijkende buisdiameter een affdicht strip.

Elektrische aansluiting

Gevaar van een elektrische schok!

Bepaalde onderdelen in het toestel{kunnen scherperanden hebben. Hierdoor kan de aansluitkabel beschadigd raken. Aansluitkabel Niet knikken of afklemen bij de installmentie.

De benodigde aansluitgegevens staan op het typeplaatje in de binnenruimte van het apparatusaat, daartoe het metalen vetfilter demonteren.

Lengte van de aansluitleiding: ca. 1,30 m

Dit apparaat voldoet aan de ontstoringsvoorschriften van de EG.

Gevaar voor een elektrische schok!

Het apparaat要去 elk gewenst moment van de stroom konnen worden afgesloten. Het apparaat mag alleen op een geaarde contactdoos worden aangesloten die volgens de voorschriften is geinstalleerd.

De netstekker van de netaansluitkabel要去 na de inbouw van het apparaat vrij toegankelijk zijn. Is dit nicht möglich, dan要去 in de vast geplaatste elektrische installmentie een alpolige scheidingsinrichting volgens de voorwaarden van de overspanningscategorie III en volgens de opbouwvoorschriften worden ingebouwd. De vaste aansluiting mag alleen door een elektricien worden aangelegd. Wij adviseren een aardlekschakelaar (Fl-schakelaar) in de stroomkring maar het apparaat te installereren.

Meubel voorbereiden

• Het inbouwmeubel moet horizontaal afgesteld zijnen voldoende draagvermogen hebben.
• Het max. gewicht van de afzuiigkap bedraagt 18 kg.

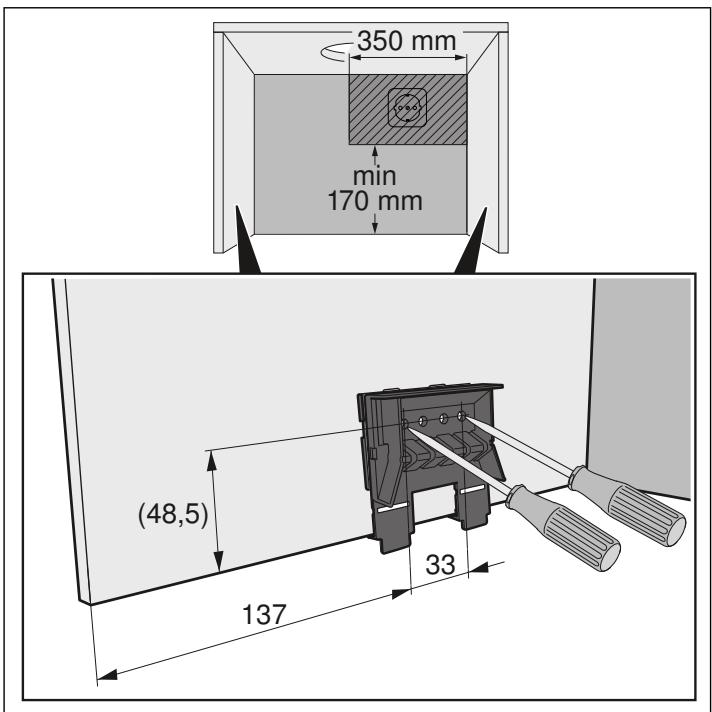

Apparaatafmetingen en veiligheidsafstanden

• Afmetingen van het apparaat inRCTnemen.
  Veiligheidsafstanden in acht nemen.

Wanner er in de installmentie-instructies van gaskookapparaten een afwijkende afstand staat,.altijd de grootste afstand aanhouden.

Het inbouwmeubel要去 bestand zich gegen een temperatuur tot 90^ . De stabiliteit van het inbouwmeubel dient ook na de uitsnjwerkzaamheden gewaarborgd te zich.

Deze afzuigkap is bestemd voor inbouw in een bovenkast met de volgende afmetingen:

Breedte	600 mm
Diepte	min. 320 mm
Diepte	min. 350 mm met neerlaatkader
Hoogte	min. 420 mm
Hoogte	min. 600 mm met CleanAir circulatieluchtmodule
Wand dikte	16 mm of 19 mm

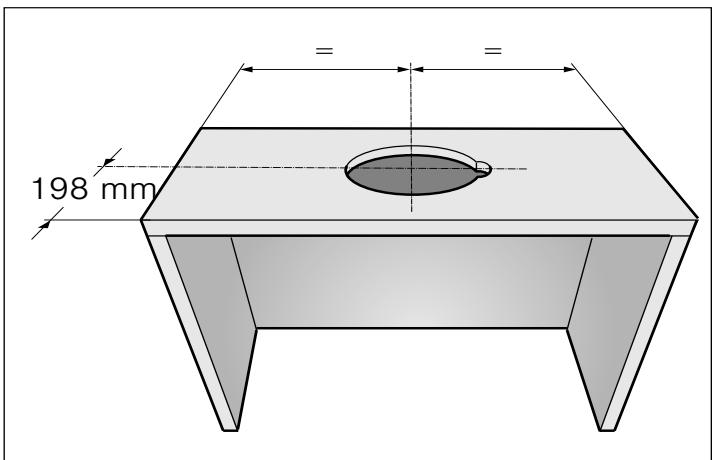

1 Uitsnijding voor de luchtafvoerbuis makeen. Maak hiervoor een opening in de boven- of blijkant van het inbouwmeubel, met een extra inkeping voor het netsnoer.

2 Een eventuele aanwezige kastbodem dient te worden verwijderd. Bevestigingspunten aan de binnenkant van de kast markeren en er met een priem gaatjes in make. Gebruik het meegeleverde bevestigingsdeel voor het markeren van de bevestigingspunten.

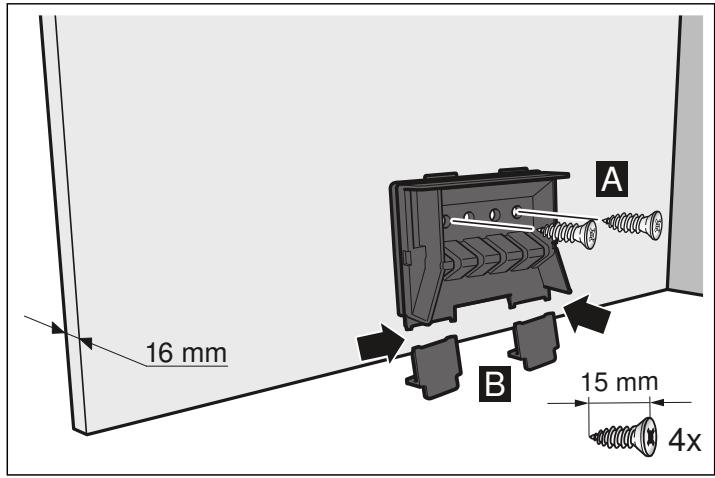

Wandikte van het corpus: 16 mm

1 Bevestigingsdelen links en rechts op het corpus vastschroeven. A
2 De lipjes aan de onderkant van de bevestigingsdelen verwijderen. B

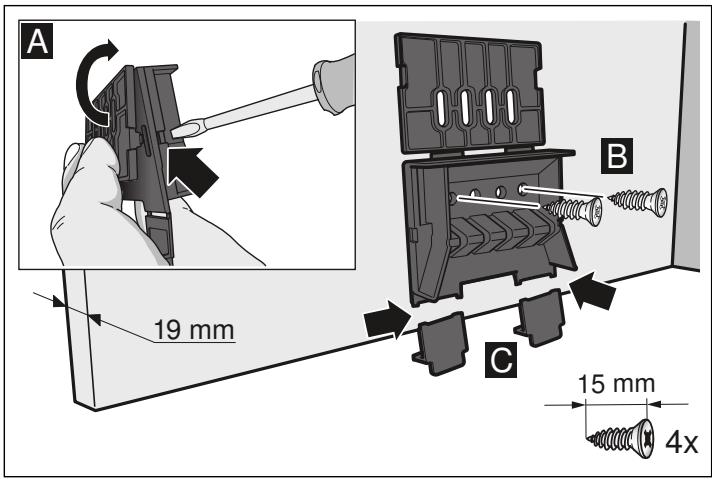

Wandikte van het corpus: 19 mm

1 Het lipje van beiden bevestigingsdelen uitklappen. A
2 Bevestigingsdelen links en rechts op het corpus vastschroeven. B
3 De lipjes aan de onderkant van de bevestigingsdelen verwijderen. C

Apparaat voorbereiden

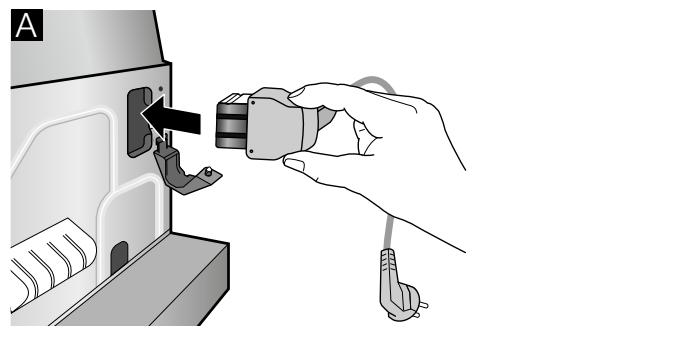

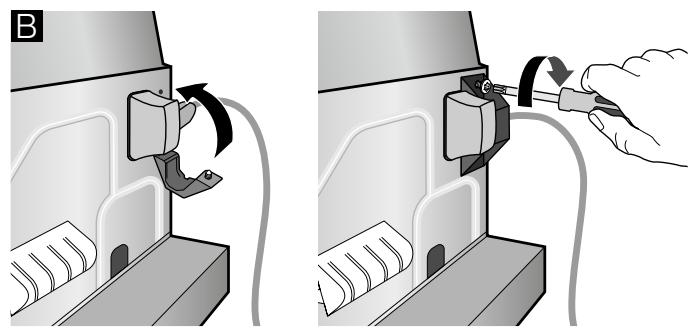

1 De bijgevoegde voedingskabel in het apparaat steken. A
2 De voedingskabel met trekontlasting beveiligen. B

Installatie

Apparaat plaatsen

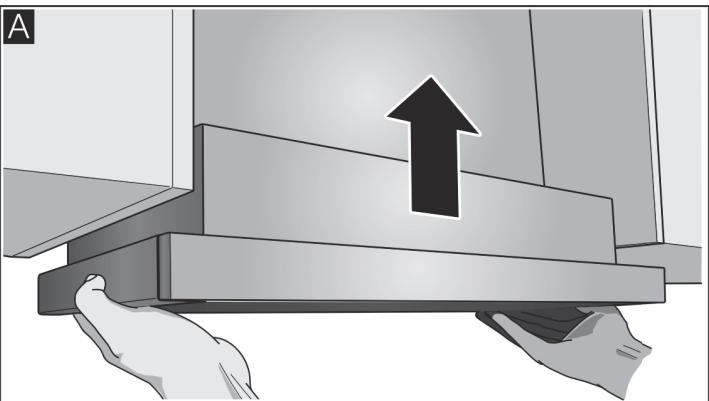

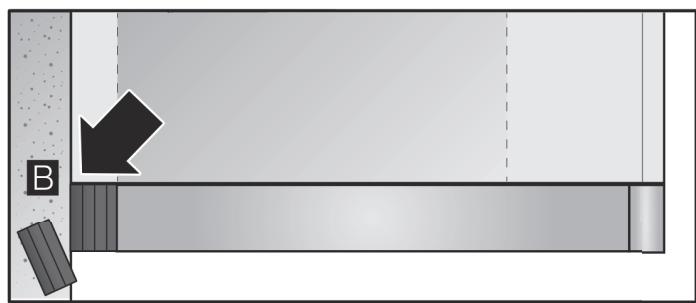

1 Apparaat inhangen en uitlijnen. A
2 Afstand van het apparaat tot de wand meten en bij de kantlijsten aantekenen.
3 De kantlijsten zo nodig tot de gewenste lenghte inkorten. B

Apparaat verwijderen

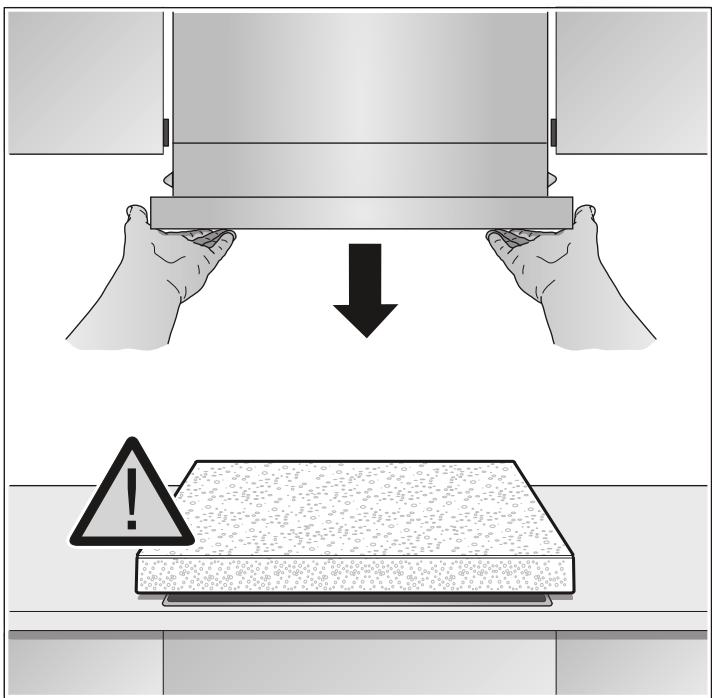

Aanwijzing: Alvorens het apparaat te verwijderen dient u de kookplaat te beschermen m.b.v. wat piepschuim van de verpakking.

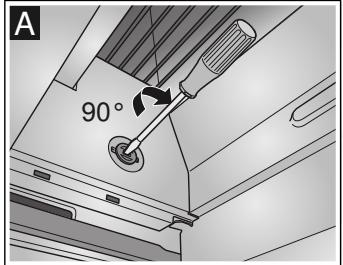

1 De bevestigingsbout indrukken met een sleufschroeverbendraier en 90^ draaien, tot hij losspringt. A

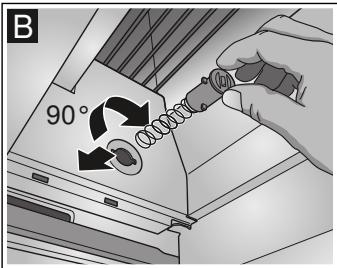

2 De bevestigingsbout Licht met uw vingers indrukken en eraan draaien tot hij samen met de veer uit de behuizing komt. B

Even aan de bevestigingsbout trekken en hierbij de onderkant van het apparaat met de andere hand vastpakken.

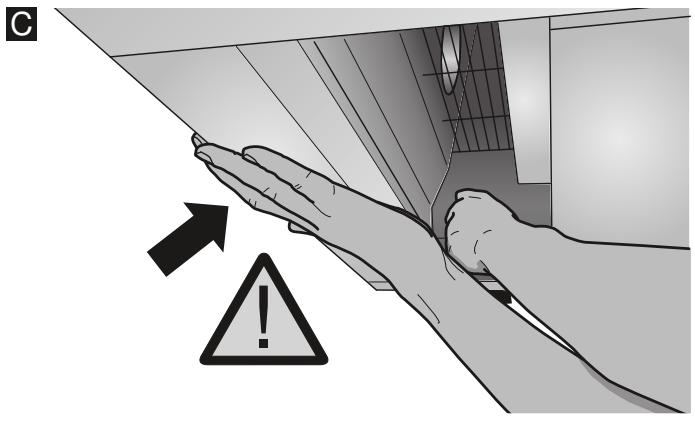

3 Het apparatus voorzichtig afnemen.

4 Kantlijst vastschroeven.

5 De bevestigingsbout indrukken en 90^ draaien.

Aanwijzing: De bevestigingsdelen links en rechts op het apparaat要去en beweeglijk zijn.

Eindmontage

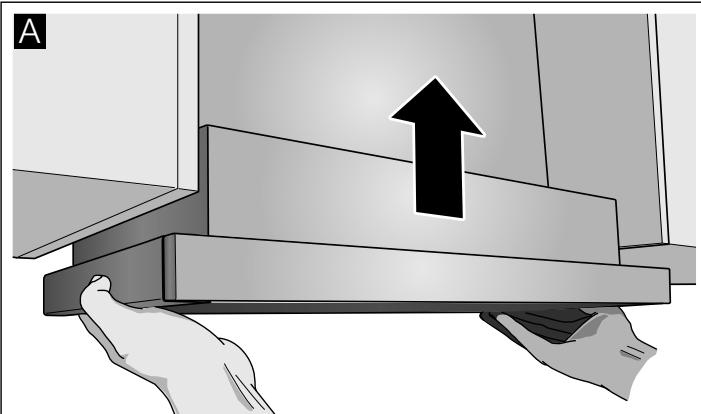

1 Apparaat plaatsen. A

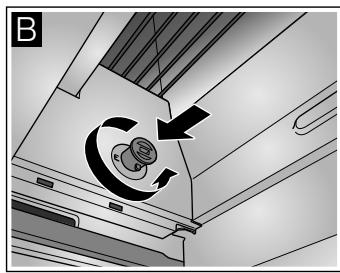

2 Bevestigingsbauten links en rechts vergrendelen. B

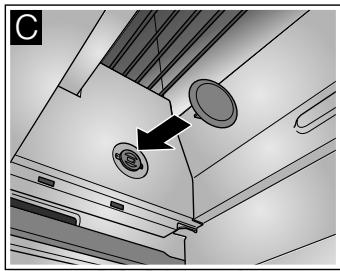

3 Beschermingskappen links en rechts inklikken. C

4 De elektrische aansluiting tot stand brengen.

Aanwijzing: De behuizing van de afzuigkap kan in de bovenkast worden afgedekt. Hierbij dient op het volgende te worden gelet:

• Het tussenschot mag Niet op de behuizing van de afzuigkap worden gelegd.
• De voorste afdekking mag Niet aan de behuizing worden vastgemaakt.
• De toegankelijkheid dient gewaarborgd te zijn, i.v.m. het wisselen van de filters en voor de servicededienst.

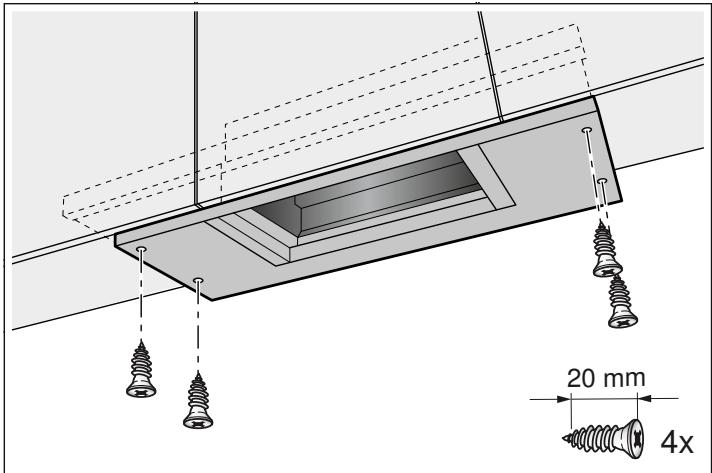

Apparaatbreedte 90 cm:

Het apparaat ook aan de zijkant van de bovenkasten vastschroeven.

Buisverbindingen bevestigen

Aanwijzing: Bij gebruik van een aluminium buis moet het aansluitgedeelte eerst worden gladgemaakt.

Luchtafvoerbuis 150 mm (aanbevolen diameter)

Luchtafvoerbuisrechtstreeks op het luchtafvoeraansluitstuk bevestigen en afdichten.

Luchtafvoerbuis 120 mm

1 Verloopstukrechtstreeks op het luchtafvoeraansluitstuk bevestigen.
2 Luchtafvoerbuis bevestigen aan het verloopstuk.
3 Beide verbindingspunten goed afldichten.

Apparaat demonteren

1 Elektrische verbinding opheffen.
2 Buisverbindingen opheffen.
3 Metalen vetfilter verwijderen

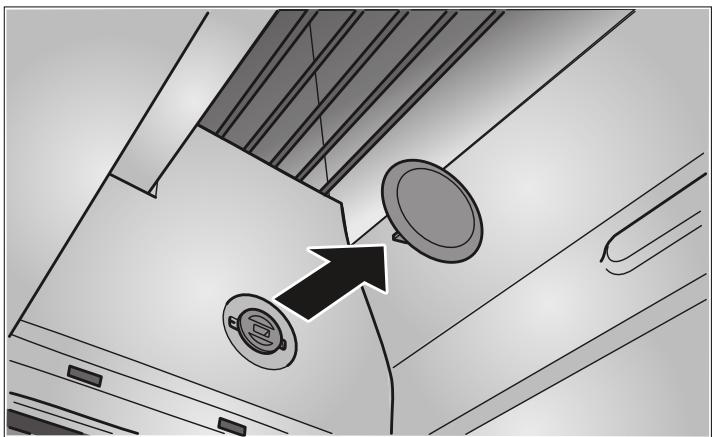

4 Beschermingskappen van de bevestigingen afnemen.

5 Apparaat verwijderen, zie de paragraaf "Apparaat verwijderen".
