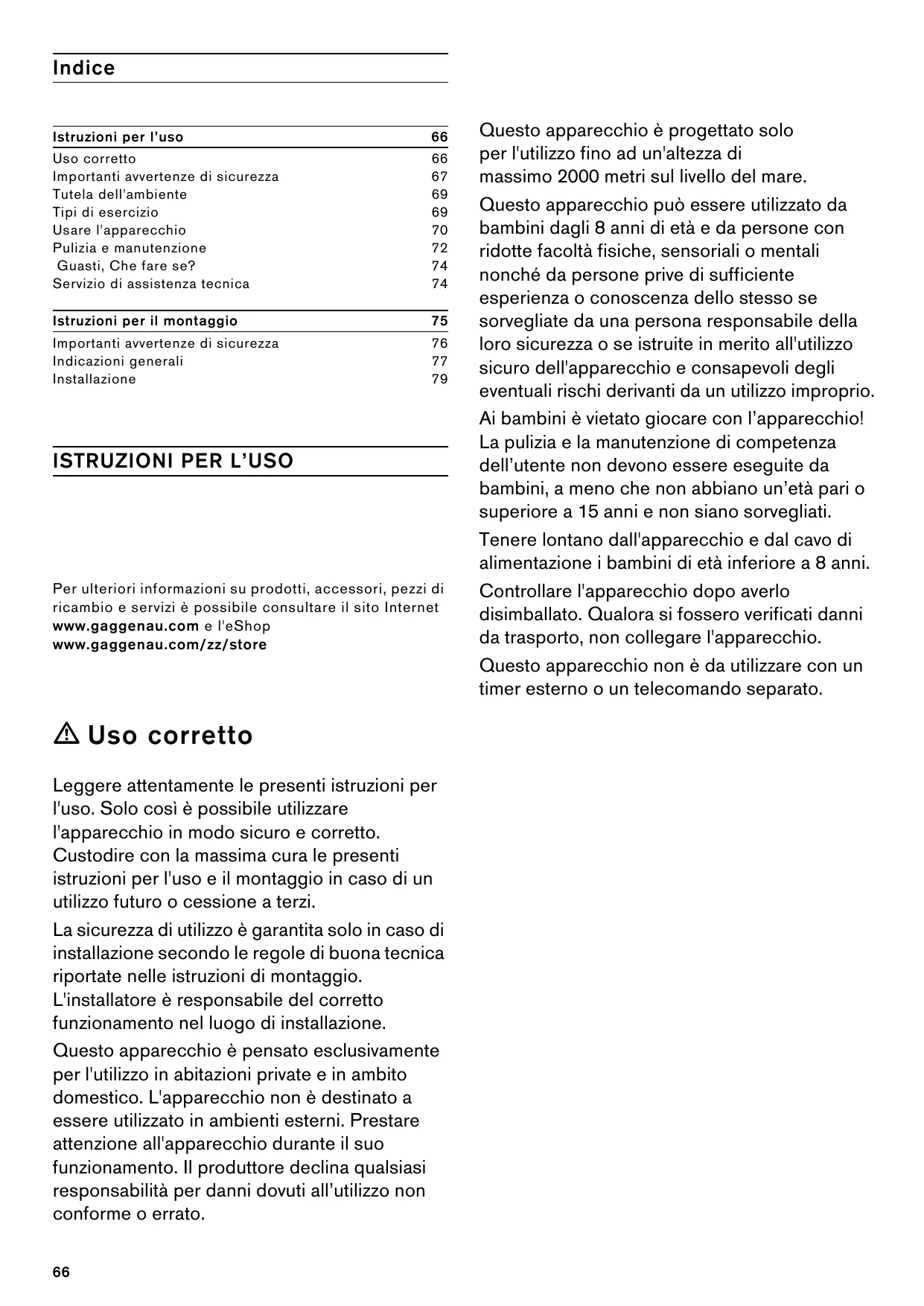

MANUALE UTENTE AF210162 GAGGENAU

Istruzioni per l'uso	66
Uso corretto	66
Importanti avventenze di sicurezza	67
Tutela dell'ambiente	69
Tipi di esercizio	69
Usare l'apparecchio	70
Pulizia e manutenzione	72
Guasti, Che fare se?	74
Servizio di assistenza tecnica	74

Istruzioni per il montaggio	75
Importanti avventenze di sicurezza	76
Indicazioni generali	77
Installazione	79

ISTRUZIONI PER L'USO

Per ulteriori informazioni su prodotti, accessori, pezzi di ricambio e servizi è possible consultare il site Internet www.gaggenau.com e l'eShop www.gaggenau.com/zz/store

Uso corretto

Leggere attentamente le presenti istruzioni per l'uso. Solo sono è possibile utilizzato l'apparecchio in modo sicuro e corretto.

Custodire con la massima cura le presenti istruzioni per l'uso e il montaggio in caso di un utilizzo futuro o cessione a terzi.

La sicurezza di utilizzo è garantita solo in caso di
installazione secondo le regole di buona tecnica
riportate nelle istruzioni di montaggio.
L'installatore è responsabile del corretto
funzionamento nel luogo di installatione.

Questo apparecchio è pensato esclusivamente per l'utilizzo in abitazioni private e in ambito domestico. L'apparecchio non è destinato a essere utilizzato in ambienti esterni. Prestare attenzione all'apparecchio durante il suo funzionamento. Il produttore declina qualiasi responsabilità per anni dovuti all'utilizzo non conforme o errato.

Questo appearecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.

Questo appearecchio può essere utilizzato da bambini dagli 8 anni di età e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza o conoscenza dello stesso se sorvegliate da una persona responsabile della loro sicurezza o se istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio.

Ai bambini è vietato giocare con l'apparecchio! La pulizia e la manutenzione di competenza dell'utente non devono essere eseguite da bambini, a meno che non abbiano un'età parl o superiore a 15 anni e non siano sorvegliati.

Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferiore a 8 anni.

Controllare l'apparecchio dopo averlo disimballato. Qualora si fosso verificati danni da trasporto, non collegare l'apparecchio.

Questo appearecchio non è dautilizzare con un timer esterno o un telecomando separato.

Important avertenze di sicurezza

Leggere attendamente le presenti istruzioni per l'uso. Solo sono è possibile utilizzare l'apparecchio in modo sicuro e corretto. Custodire con la massima cura le presenti istruzioni per l'uso e il montaggio in caso di un utilizzo futuro o cessione a terzi.

Pericolo di soffocamento!

Il materiale d'imballaggio è pericoloso per i bambini. Non lasciare mai che i bambini giochino con il materiale di imballaggio.

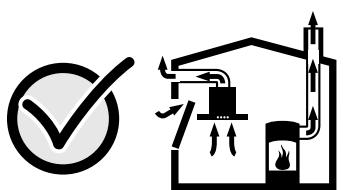

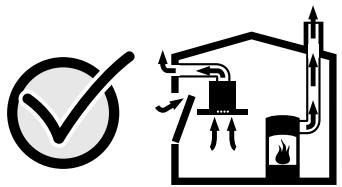

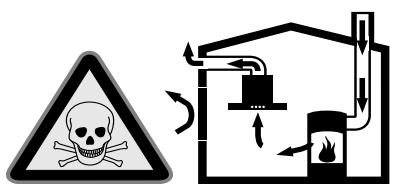

Pericolo di morte!

I gas di combustione riaspirati possono causare avvelamento.

È necessario assicurare sempre un'alimentazione di aria sufficiente quando l'apparecchio in modalità aspirazione viene utilizzato contemporaneamente a un focolare dipendente dall'aria ambiente.

I focolari che dipendono dall'aria ambiente (peres. a gas, olio, legna o carbone, scaldabagno, caldaie elettriche) ricavano l'aria per la combustione alla stanza ed eliminano i gas di scarico all'esternoattraverso un impianto (peres. camino).

In concomitanza della cappa accesa, alla cucina e dalle stanze adiacenti viene sotttratta dell'aria:rawn'alimentazione sufficiente di aria si crea depressione.l gas velenosi dal camino o alla cappa di aspirazione vengono riaspirati nelleStanze.

• Assicurare sempre un'alimentazione di aria sufficiente.
• Un'apertura nel muro per alimentazione/ scarico aria non garantisce il rispetto del valore limite.

Un esercizio sicuro è possibile solo se la depressione nellaStanza in cui è installato il focolare non supera i 4 Pa (0,04 mbar). Questo è garantito se l'aria necessaria alla combustione può affliire nellaStanzaattraversoaperture non fisse,peres.orte,finestre in combinazione con un canale di adduzione/scarico aria o altre misure tecniche.

Consultate in anni caso lo spazzacamino responsabile che è in grado di giudicare la ventilazione complessiva in casa e proportre misure adeguate.

Se la cappa è usata solo nella modalità a ricircolo d'aria, il suo esercizio è possibile sulla limitazioni.

Pericolo di incendio!

• I depositi di grasso presenti nel filtrro per grassi possono incendiarsi.

Pulire ilhetto per grassi almeno agli 2 mesi.

Non mettere mai in funzione l'apparecchio,.
senza filtro per grassi.

• I depositi di grasso presenti nel filtrlo per grassi possono incendiarsi. Non lavorare mai nelle vicinanze dell'apparecchio con fiamme libero (ad es. fiammeggiare). L'infallazione dell'apparecchio nelle vicinanze di un focolare per combustibili solidi (ad es. legno o carbone), è consentita solo se questo è dotato di copertura chiusa e non estraibile. Non deve esserci produzione di scintille.
  L'olio o il burro caldi si incendiano rapidamente. Non lasciare mai incustoditi sul fuoco l'olio o il burro caldi. Non utilizzato mai acqua per spegnere il fuoco. Disattivare la zona di cottura. Soffocare le fiamme con un coperchio, una coperta ignifuga o qualcosa di simile.

Le zone di cottura a gas sviluppano molto calore se vengano fatto funzionare nella appoggiarci sopra una stoviglia. Un disposativo di ventilazione montato sopra cui subire danni o addirittura incendiarsi. Utilizzare le zone di cottura a gas solo dopo averci appoggiato sopra una stoviglia.
- Quando sono in funzione contemporaneamente più zone di cottura a gas si sviluppa molto calore. Il disposativo di aspirazione può danneggiarsi o incendiarii. Utilizzato il disposativo di aspirazione solo in combinazione con zone di cottura a gas che non superano i 18 kW di potenza complessiva. In caso di superamento della potenza complessiva di 12 kW è necessario osservare le norme locali riguardo ad aerazione e dimensioni degli ambienti e combinazione con dispositivi di aspirazione in modalità di aspirazione o ricircolo.

Pericolo di scottature!

Durante il funzionamento le parti scoperte diventano molto calde. Non toccare mai le parti ad alta temperatura. Tenere lontano i bambini.

Pericolo di lesions!

• Alcuni componenti all'interno dell'apparecchio sono essere affiliati. Indossare guanti protettivi.
  Gli oggetti collocati sull'apparecchio possono cadere. Non collocare alcun oggetto sull'apparecchio.
• La luce delle spie LED è molto intensa e può danneggiare gli occhi (gruppo di rischio 1). Non guardare direttamente le spie LED accese per un periodo superiore a 100 secondi.

Pericolo di scariche elettriche!

• Un appearecchio difettoso può causare delle scosse elettriche. Non mettere mai in funzione un appearecchio difettoso. Togliere la spina o disattivare il fusabile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.
  Gli interventi di riparazione effettuali in modo non conforme rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi danneggiati devono essere effettuate esclusivamente da personale technique adeguatamente istruito dal servizio di assistenza tecnica. Se l'apparecchio è difettoso, staccare la spina o il fusabile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.
• L'infiltrazione di liquido può provocare una scarica elettrica. Non utilizzato detergenti ad alta pressione o dispositivi a getto di vapore.

Cause dei danni

Attenzione!

Pericolo di danni da corrosione. Accendere sempre l'apparecchio durante la cottura per evitare la formazione di condensa. La condensa può essere danni da corrosione.

Sostituire sempre immediatamente le lampadine difettose per evitare il sovraccarico di quella rimanenti.

Pericolo di danni da umilità che penetrare nell'elettronica. Non pulire mai gli elementi di comando con un panno bagnato.

Danni alla superficie causati da un'errata pulizia. Pulire le superfici in acciaio inox sempre nel verso della spazzolatura. Non usare un detergente per acciaio inox sugli elementi di comando.

Danni alla superficie causati da detergenti aggressivi o abrasivi. Non usare mai detergenti aggressivi e abrasivi.

Pericolo di danni dovuti al ritorno della condensa. Installare il canale di espulsione in posizione leggermente spiovente rispetto all'apparecchio (1^ di dislivesso).

Il suo nuovo apparecchio è particolaremente efficiente in termini di energia. Questa parte contiene consigli per ottimizzare il risparmio energetico e su come smaltire l'apparecchio in modo corretto.

Risparmio energetico

• Durante la cottura accertarsi che ci sa un'aerazione sufficiente, affinché la cappa di aspirazione possa lavorare con efficienza emettendo un livello di rumore contenegro.
  Adattare i livelli di aspirazione all'intensità dei vapori di cottura. Impostare il livello intensivo sostanto se necessario. Un livello di aspirazione basso significà un consumo di energia ridotto.
  In caso di vapori di cottura intensi selezionare tempestivamente un livello di aspirazione più elevato. I vapori di cottura già diffusi nella cucina rendono necessario un utilizzo prolongato della cappa di aspirazione.
• Spegnere la cappa di aspirazione quando non è più necessaria.
• Specnere l'illuminazione quando non è più necessaria.
• Pulire e sostituire i filtri rispettong gli intervalli di tempo indicati al fine di incremente l'efficacia delsystema di aspirazione ed evitare il rischio di incendio.
  Applicare il coperchio per ridurre la formazione di vapori di cottura e condensa.

Smaltimento ecocompatible

Si prega di smaltire le confezioni nel rispetto dell'ambiente.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il ricericlaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Questo appearecchio più essere impiegato per aspirazione o ricircolo.

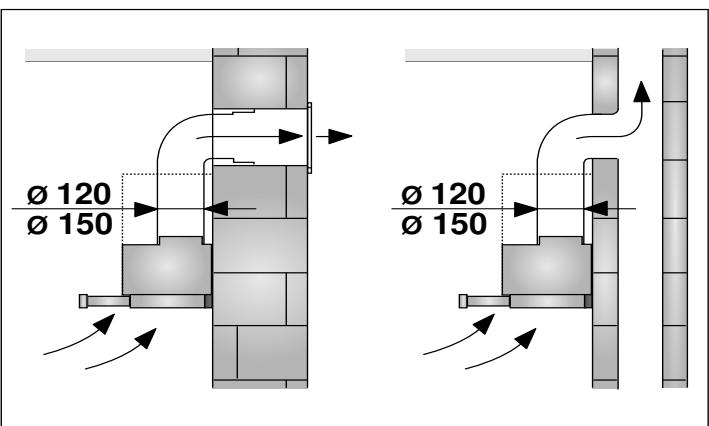

Modalità aspirazione

L'aria aspirata viene purificata
attraverso il filtrlo per grassi e
convogliata all'esterno tramite un
systema di tubi.

Avvertenza: L'aria esausta non deve essere immessa né in un camino per il fumo o per i gas di scarico funzionante, né in un pozzo di aerazione dei locali di installmente di focolari.

Se l'aria esaustaiene immessa in un camino per fumo o gas di scarico non in funzione, è necessario ottenerile l'autorizzazione di un technique specializzato.
- Se l'aria esausta viene condottaattraverso la parete esterna, è necessarioutilizzareuna cassettaamuro telescopica.

A ricircolo

L'aria aspirata viene purificata attraverso il filtrlo per grassi e un filtrto ai carboni attivi e quindi reimmessa nella cucina.

Avvertenza: Per catturare gli odori nell'esercizio a ricircolo, è necessario installare unhetto ai carboni attivi. Le diverse possibilità di attivazione dell'apparecchio con esercizio a ricircolo sono indicate nell'opuscolo o devono essere richieste al proprio rivenditore specializzato. Gli accessori necessari sono disponibili presso i rivenditori specializzati,tramite il servizio clienti o il punto vendita on-line.

Avvertenza: Accendere la cappa di aspirazione prima di iniziare la cottura e spegnerla solo pochi minuti dopo il termine della cottura. In quello modo il vapore di cottura viene aspirato in modo efficace.

Usare l'apparecchio

Pannello comandi

1

2

3

»

A

Spiegazione

1	Ventola on/off
1	Livello ventola 1
2	Livello ventola 2
3	Livello ventola 3
»	Livello intensivo
A	Funzionamento automatico
◎	Indicazione di saturazione
◎	Luce on/off/regolazione intensità

Impostazione della ventola

Attivazione

Per la rimozione del filtrlo estrabile toccare al centro la maniglia integrata. La ventola si avvia sul livello 2.

Premere i tasti 1, 2 o 3 per modificare l'intensità della ventola.

Disattivazione

Premere il tasting ① . Spingere il filtrro estrabile fino all'arresto.

Livello intensivo

In caso di produzione di odori e vapori particolaremente forti è possibile utilizzare il livello intensivo.

1 Premere il tasto ①.

La ventola si avvia sul livello 2.

2 Premere il tastingo>>

Viene attenuato il livello intensivo.

Avvertenza: Il livello intensivo è una potenza massima limitata nel tempo che può essere attivata per qualsiasti livello ventola e per il funzionamento automatico. Dopo circa 6 minuti la ventola torna all'impostazione selezionata in precedenza.

3 Per terminare anticipatamente il livello intensivo premere il tasting ① oppure il tasting di un'alto livello ventola.

Ritardo di funzionamento della ventola

Se si insertisce ilhetto estraibile, quando la cappa di aspirazione è in funzione, viene attivato il postfunzionamento.

La ventola si spegna automaticamente bajo circa 10 minuti.

Funzionamento automatico

Attivazione

Premere il tasto ①.

La ventola si avvia sul livello 2.

Premere il tasting A.

Il livello ottimale della ventola 1, 2 o 3 viene impostato automaticamentetramite un sensore.

Disattivazione

Premere il tastingo A o ① per disattivare il funzionamento automatico.

La ventola si disattiva automaticamente se il sensore non percepisce più alla modifica della qualità dell'aria nell'ambiente.

Il tempo di esecuzione del funzionamento automatico è di massimo 4 ore.

Controllo dei sensori

Durante il funzionamento automatico un sensore della cappa di aspirazione riconosce l'intensità degli odori di cottura e frittura. In base all'impostazione del sensore la ventola passa automaticamente a un'alto livello.

Impostazione di fabbrica della sensibilità: 2

Impostazione minima della sensibilità: 1

Impostazione massima della sensibilità: 4

Se il controllo dei sensori reagisce troppo velocamente o troppo lentamente, è possible modificarlo di conseguenza:

1 A ventola spenta tenere premuto il tasting per circa 4 secondi. Viene visualizzata l'impostazione.
2 Premendo il tasto 1, 2, 3 o >> viene modificata l'impostazione del controllo dei sensori.

Tasto 1 = sensibilità 1

Tasto 2 = sensibilità 2

Tasto 3 = sensibilità 3

Tasto = sensibilità 4

3 Per confermare l'immissione tenere premuto il tasting A per circa 4 secondi.

Indicazione di saturazione

In caso di saturazione del filtro grassi metallico dopo lo spegnimento della ventola viene emesso un segnale acustico per circa 4 secondi. Inoltre si accende l'indicazione di saturazione .

• É assolutamente necessario pulire ilhetto grassi metallico. Le istruzioni per la pulizia delhetto grassi metallico sono disponibili al capitolo Pulia e manutenzione.
• Mentre l'indicazione di saturazione lampeggia, è possibile resettarla. A tale scopo premere il tasting.

Illuminatione

L'illuminazione può essere attivata o disattivata in modo independente dalsystemadiaspirazione.

Premere il tasto.

Regolazione della luminosità

Tenere premuto il tasting finché non si raggiunge la luminosità desiderata.

Segnale acustico

Accensione del segnale acustico

A ventola spenta premere contemporaneamente per circa 3 secondi i tasti ① e . Viene emesso un segnale acustico di conferma.

Spegnimento del segnale acustico

Ripetere la procedura "Accensione del segnale acustico."

Pericolo di uszioni!

Durante il funzionamento l'apparecchio diventa molto caldo, in particolare nella zona delle lampadine.
Lasciarlo raffreddare prima di procedere alla pulizia.

Pericolo di scossa elettrica!

L'infiltrazione di umidità può provocare una scarica elettrica. Pulire l'apparecchio soltanto con un panno umido. Prima della pulizia staccare la spina o disattivare il fusabile nella scatola dei fusibili.

Pericolo di scariche elettriche!

L'infiltrazione di liquido può provocare una scarica elettrica. Non utilizzato detergenti ad alla pressione o dispositivi a getto di vapore.

Pericolo di lesions!

Alcuni componenti all'interno dell'apparecchio sono essere affiliati. Indossare guanti protettivi.

Detergente

Per non danneggiare le diverse superfici con l'utilizzo di detergenti non appropriati, prestare attenzione alleindicazioni della tabella. Non utilizzato

detergenti aggressivi o abrasivi,
- detergenti a elevato contento di alcol,
spugnette dure o abrasive,
- detergenti ad alta pressione o dispositivi a getto di vapore.

Lavare bene le spugne nuove prima di utilizzato.

Osservare tutte le istruzioni e le avventenze riportate sui prodotti detergenti.

Campo	Detergenti
Acciaio inox	Soluzione di lavaggio calda: pulire con un panno spugna e asciugare con un panno morbido.Pulire le superfici in acciaio inox sem-pre nel verso della spazzolatura.Speciali detergenti per superfici in acciaio inox possono essere richiesti presso il servizio di assistenza tecnica o presso il proprio rivenditore specializzato. Stendere uno strato sottile di detergente con un panno morbido.
Superfici laccate	Soluzione di lavaggio calda: pulire con un panno umido e asciugare con un panno morbido.Non utilizzare detergenti per acciaio inox.
Alluminio e plastica	Detergente per vetro:pulire con un panno morbido.
Vetro	Detergente per vetro:pulire con un panno morbido. Non utiliz-zare raschietti per vetro.
Elementi di comando	Soluzione di lavaggio calda: pulire con un panno umido e asciugare con un panno morbido.Pericolo di scarica elettrica a causa dell'umidità che penetrapericolo di danni causati dall'umidità che penetrera nell'elettronica. Non pulire mai gli elementi di comando con un panno bagnato.Non utilizzare detergenti per acciaio inox.

Pulire ilhetto metallico antigrasso

Le presenti istruzioni per l'uso sono valide per diverse varianti dell'apparecchio. è possibile che alcune caratteristiche dell'impianto descripte non siano presenti nel proprio apparecchio.

Pericolo di incendio!

I depositi di grasso presenti nel filtrro per grassi possono incendiarsi.

Pulire ilhetto per grassi almeno agli 2 mesi.

Non mettere mai in funzione l'apparecchio alla filtro per grassi.

Avvertenze

Nonutilizzare detergenti aggressivi,acidi o contententi alcali.
- Nella pulizia del filtrro metallico antigrasso, pulire ancche il supporto del filtrro metallico antigrasso dell'apparecchio con un panno umido.
- Ilhetto metallico antigrasso può essere pulito con lavaggio in lavastoviglie o a mano.

A mano:

Avvertenza: In caso di sporco ostinato è possibile utilizzato uno sgrassatore speciale. Questo prodotto cui quodere ordinatotramite il punto vendita on-line.

• Mettere a mollo i filtri metallici antigrasso in liscivia calda.
  Per la pulizia utilizzare una spazzola e quindi sciacquare bene ilhetto.
• Lasciare asciugare il filtrlo metallico antigrasso.

In lavastoviglie:

Avvertenza: In caso di lavaggio in lavastoviglie, possono verificarsi leggere alterazioni di colore. Cio non influisce in alcun modo sul funzionamento del滤ro metallico antigrasso.

Non lavare i filtri metallici antigrasso molto sporchi insieme alle altre stoviglia.
- Riporre i filtri metallici antigrasso nella lavastoviglia除去 fissarli. I filtri metallici antigrasso non devono essere stretti o serrati.

Rimuovere il filtrro metallico per grassi

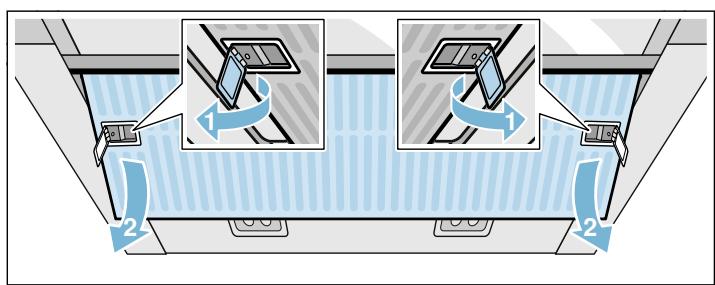

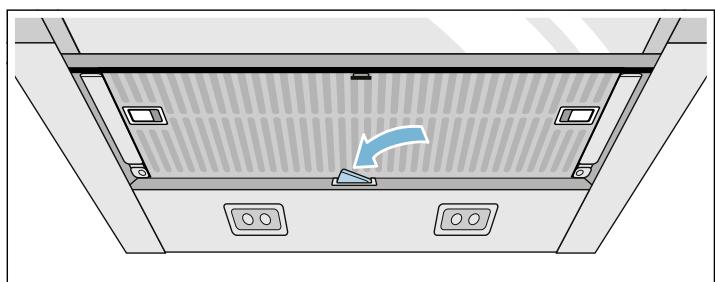

1 Far uscire ilhetto estrabile e premere il meccanismo Push-to-open.

2 Apriere il disposativo di bloccaggio dei filtri grassi metallici ed estrarre dal supporto il filtrlo grasso metallico mettendolo in posizione obliqua. Con l'altra mano, afferrare il filtrlo grassi metallico da quello.

Avvertenze

Il grasso può raccogliersi nella parte inferiore del filtrlo grassi metallico.
- Non inclinare il filtrro grassi metallico, per evitare che il grasso sgoccioli.

3 Pulire il filtro grassi metallico.

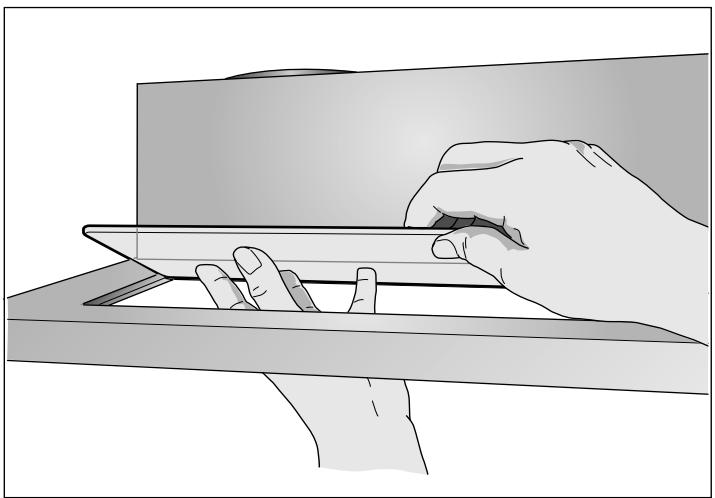

Per apparecchi con piastra in vetro nelhetto estrabile:

La piastra in vetro è semplice da rimuovere e può essere lavata nella lavastoviglie.
Per rimuovere la piatra in veto, sollevarla con cautela.

Installare ilhetto metallico per grassi

1 Inserire ilhetto grassi metallico tenendolo in posizione obliqua.
Con l'altra mano, afferrare il filtrro grassi metallico da fatto.
2 Tirare verso l'alto il filtrro grassi metallico e innestare la chiusura.
3 Premere nuovamente il meccanismo Push-to-open e aprirlo.

Avvertenza: Il meccanismo Push-to-open delve essere azionato per garantire il funzionamento del cassetto.

Guasti, Che fare se?

Spesso voi stessi potete risolvere talune disfunzioni. Prima di chiamare il Servizio clienti, osservate le seguentiindicazioni.

Pericolo di scariche elettriche!

Gli interventi di riparazione effettuali in modo non conforme rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi danneggiati devono essere effettuate esclusivamente da personale tecnico adeguatamente istruito dal servizio di assistenza tecnica. Se l'apparecchio è difettoso, staccare la spina o il fusabile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.

Tabella guasti

Guasto	Possible causa	Rimedio
L'apparecchio non funziona	La spina non è inserita	Collegare l'apparecchio alla corrente
	Interruzione di corrente	Controllare se gli altri elettrdomestici funzionano
	Il fusibile è difettoso	Verificare se il fusibile dell'apparecchio nell'apposita scatola è aosto.

Spie LED

Le spiè LED difettose devono essere sostituite escludivamente dal produttore, dal servizio clienti o da un technician specializzato autorizzato (elettricista).

Pericolo di lesions!

La luce delle spiè LED è molto intensa e può danneggiare gli occhi (gruppo di rischio 1). Non guardare direttamente le spiè LED accese per un periodo superiore a 100 secondi.

Servizio di assistenza tecnica

Il servizio di assistenza tecnica è a disposizione per eventuali riparazioni. Troveremo la soluzione giusta, evitando di coinvolgere un technician quando non è necessario.

Quando si contatta il servizio clienti indicate sempre il codice prodotto (E) e il codice di produzione (FD), in modo da poter ricevere subito un'assistenza mirata. La targhetto con i codici si trova nella parte interna dell'apparecchio (a tale scopo rimuovere il filtrato metallico per grassi).

Per averere subito a disposizione le informazioni utili in caso di necessità, si consiglia di riportare subito qui i dati relativi all'apparecchio e il numero di Telefono del servizio di assistenza tecnica.

Codice prodotto (E)

Codice di produzione (FD)

Servizio di assistenza tecnica

Prestare attenzione al fatto che, in caso di utilizzo improprio, l'intervento del technique del servizio di assistenza non è gratuite aniche se effettuato durante il periodo di garanzia.

Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti.

Ordine di riparazione e consulenza in caso di guasti

800-091240

Linea verde

CH 0848 840 040

Fidatevi della competenza del Costruttore. In quello modo avrete la garanzia di una riparazione effettuata da tecnici qualificati e con pezzi di ricambio originali per il vosto elettrodomestico.

Accessori

(non compreso nella fornitura)

Avvertenza: Le presenti istruzioni per l'uso sono valide per diverse varianti dell'apparecchio. è possibile che l'accessorio speciale elencato non sia indicato per il.vostro apparecchio.

Avvertenza: Rispetto le istruzioni di montaggio negli accessori.

Prima dotazione:

Modulo a ricircolo CleanAir AA210812

Filtro di sostuzione per modulo a ricircolo AA210110 CleanAir

Cornice di abbassamento:

Larghezza appearecchio 60 cm AA210460

Cornice di abbassamento:

Larghezza appearecchio 90 cm AA210490

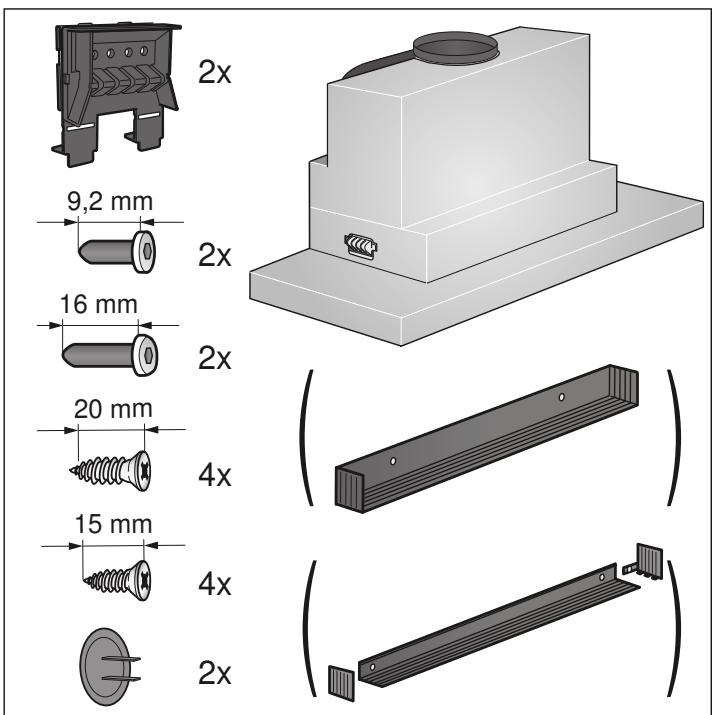

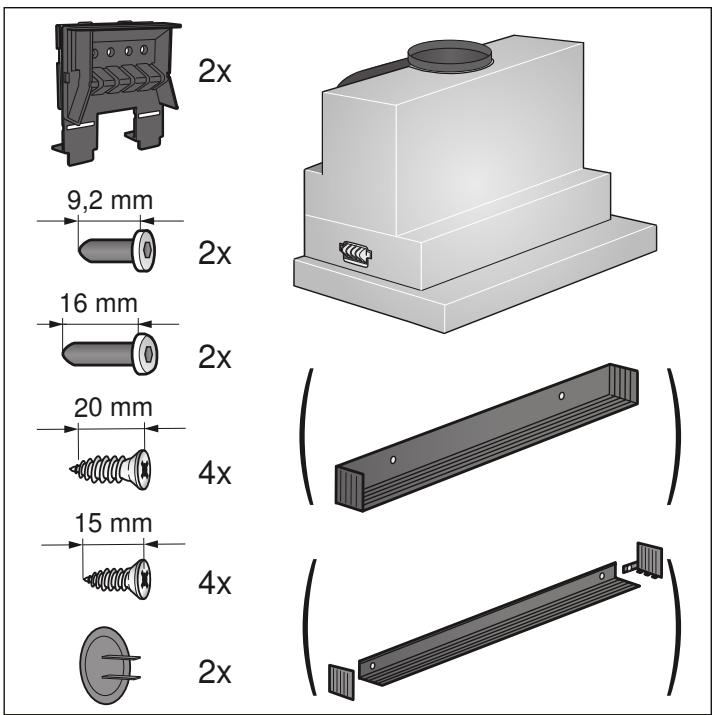

Set di montaggio:

Mobile a pensile 90 cm AA210491

Le presenti istruzioni per l'uso sono valide per diverse varianti dell'apparecchio. É possibile che alcune caratteristiche dell'impiano descripte non siano presenti nel proprio apparecchio.

• Questo apparecchio viene installato in un mobile a pensile.
  Per altri componenti accessori speciali (ad es. per esercizio di ricircolo) consultare le istruzioni di installmente allegate.
  Le superfici dell'apparecchio sono delicate. Evitare danni durante l'installazione.

Larghezza appearecchio 60 cm:

Larghezza appearecchio 90 cm:

Important avverenze di sicurezza

Leggere attendamente le presenti istruzioni per l'uso. Solo sono è possibile utilizzare l'apparecchio in modo sicuro e corretto. Custodire con la massima cura le presenti istruzioni per l'uso e il montaggio in caso di un utilizzo futuro o cessione a terzi.

La sicurezza di utilizzo è garantita solo in caso di
installazione secondo le regole di buona tecnica
riportate nelle istruzioni di montaggio.
L'installatore è responsabile del corretto
funzionamento nel luogo di installmente.

La larghezza della cappa di aspirazione deve corrispondere almeno alla larghezza dei punti di cottura.

Per l'installazione è necessario rispetto le disposizioni in materia di edilizia attualmente in vigore e le norme del fornitore locale di elettricità e gas.

Per quanto concerne la conduzione dell'aria esausta è necessario rispettore le normative di legge ufficiali (ad es. normative urbanistiche provinciali).

Pericolo di morte!

I gas di combustione riaspirati possono causare avvenamento. L'aria ESAusta non deve essere immessa in un camino per il fumo o per i gas di scarico funzionante, né in un pozzo di aerazione dei locali di installatione di focolari. Nel caso in cui l'aria ESAusta debba essere immessa in un camino per fumo o gas di scarico non in funzione, è necessario ottener e' autorizzazione di un technician specializzato.

Pericolo di morte!

I gas di combustione riaspirati possono causare avvenamento.

È necessario assicurare sempre un'alimentazione di aria sufficiente quando l'apparecchio in modalità aspirazione viene utilizzato contemporaneamente a un focolare dipendente dall'aria ambiente.

I focolari che dipendono dall'aria ambiente (peres. a gas, olio, legna o carbone, scaldabagno, caldaie elettriche) ricavano l'aria per la combustione alla stanza ed eliminano i gas di scarico all'esterno attraverso un impianto (peres. camino).

In concomitanza della cappa accesa, alla cucina e dalle stanze adiacenti viene sotttratta dell'aria:rawn'alimentazione sufficiente di aria si crea depressione.l gas velenosi dal camino o alla cappa di aspirazione vengono riaspirati nelleStanze.

Assicurare sempre un'alimentazione di aria sufficiente.
- Un'apertura nel muro per alimentazione/ scarico aria non garantisce il rispetto del valore limite.

Un esercizio sicuro è possibile solo se la depressione nellaStanza in cui è installato il focolare non supera i 4 Pa (0,04 mbar). Questo è garantito se l'aria necessaria alla combustione cui è affluire nellaStanzaattraversoaperture non fissse,peres.orte,finestre in combinazione con un canale di adduzione/scarico aria o altre misure tecniche.

Consultate in anni caso lo spazzacamino responsabile che è in grado di giudicare la ventilazione complessiva in casa e proportre misure adeguate.

Se la cappa è usata solo nella modalità a ricircolo d'aria, il suo esercizio è possibile essere limitazioni.

Pericolo di morte!

I gas di combustione riaspirati possono causare awelenamento. In caso di installatione di un sistema di aspirazione contemporaneamente a un focolare collegato al camino l'alimentazione della cappa deve essere provvista di un adeguato lavoro di sicurezza.

Pericolo di incendio!

I depositi di grasso presenti nel filtro per grassi possono incendiarsi. Le distance di sicurezza prescritte devono essere mantenute per evitare un accumulo di calore. Attenersi alleindicazioni relative al proprio piano di cottura. Se vengono installati punti di cottura a gas ed elettrici insieme, è necessario rispetto la distanza massima indicata.

L'apparecchio deve essere installato solo su un lato direttamente a bianco di un armadio alto o una parete. La distanza alla parete o da un armadio alto deve essere di almeno 50~mm

Pericolo di lesioni!

• Alcuni componenti all'interno dell'apparecchio possono essere affiliati. Indossare guanti protettivi.
• Se l'apparecchio non viene fissato correttamente più cadere. Tutti gli elementi di fissaggio devono essere montati in modo saldo e sicuro.
  L'apparecchio è pesante. Per spostarlo occorrono 2 personne. Utilizzare esclusivamente ausili adeguati.

Pericolo di scossa elettrica!

Alcuni componenti all'interno dell'apparecchio possono essere affiliati. Potrebbe venire danneggiato il cavo di collegamento. Durante l'infallazione, fare attenzione a non jegare o serrare il cavo di collegamento.

Pericolo di scossa elettrica!

Si deve poter sempre分开are l'apparecchio alla rete elettrica. L'apparecchio cui assere collegato solamente a una presa con messa a terra installata secondo le istruzioni.

Dopo il montaggio dell'apparecchio, la spina di alimentazione del collegamento alla rete deve essere liberamente accessibile. Se ciò non fosse possibile, durante la posa fissa dell'infallazione elettrica deve essere montato un dispositivo di separazione su tutti i poli conforme alle condizioni della categoria di sovratensione III e alle disposizioni dell'allestimento.

Soltanto un elettricista appositamente formato cui seguire la posa fissa dell'infallazione elettrica. Si consiglia di installare un interrottore differenziale (differenziale) nel circuito elettrico dell'alimentazione dell'apparecchio.

Pericolo di soffocamento!

Il materiale d'imballaggio è pericoloso per i bambini. Non lasciare mai che i bambini giochino con il materiale di imballaggio.

Indicazioni generali

Modalità aspirazione

Pericolo di morte!

I gas di combustione riaspirati possono causare avvelenamento. L'ariaESAusta nondeveseimmessa in un camino per il fumo o per i gas di scarico funzionante,ne in un pozzo di aerazione dei locali di installatione di focolari.Nel caso in cui I'aria ESAusta debba essere immessa in un camino per fumo o gas di scarico non in funzione, è necessario ottenere I'autorizzatoe di un technician specializzato.

Se l'aria esausta viene condotta attraverso la parete esterna, è necessario utilizzato una cassetta murale telescopica.

Scarico dell'aria

Avvertenza: Il produttore dell'apparecchio non si assume alcuna responsabilità per le contestazioni relative al condotto.

L'apparecchio raggiunge la massima prestazione con un tubo di scarico corto e dritto, che ha un diametro possibilmente grande.
- Con tubi d'espulsione aria lunghi, che presentano molte curve o che hanno un diametro inferiore a 150 mm non si raggiunge la prestazione ottimale di aspirazione e il rumore della ventola aumenta.
I tubi o i tubi flessibili per il condotto di scarico dell'aria devono essere in materiale ignifugo.

Tubi rotondi

Si consiglia un diametro interno di 150~mm , tuttavia di almeno 120~mm .

Canali piatti

La sezione interna deve corrispondere al diametro dei tubi rotondi.

0 150 mm ca. 177 cm²

0 120 mm ca. 113 cm²

I canali piatti non devono presentare rinvii taglienti.
- Nel caso di diametri diversi del tubo utilizzato strisce di tenuta.

Collegamento elettrico

Pericolo di scossa elettrica!

Alcuni componenti all'interno dell'apparecchio possono essere affiliati. Potrebbe venire danneggiato il cavo di collegamento. Durante l'installazione, fare attenzione a non jegare o serrare il cavo di collegamento.

I dati di collegamento necessari sono sulla targhetta identificativa nella parte interna dell'apparecchio, a tale scopo rimuovere il filtrlo metallico antigrasso.

Lunghezza del cavo di collegamento: circa 1,30 m

Questo appearecchio è conforme ai requisiti di protezione RFI dell'Unione Europea.

Pericolo di scossa elettrica!

Si delve poter sempre分开are l'apparecchio alla rete elettrica. L'apparecchio cui estessere collegato solamente a una presa con messa a terra installata secondo le istruzioni.

Dopo il montaggio dell'apparecchio, la spina di alimentazione del collegamento alla rete deve essere liberamente accessibile. Se ciò non fosse possibile, durante la posa fissa dell'infallazione elettrica deve essere montato un dispositivo di separazione su tutti i poli conforme alle condizioni della categoria di sovratensione III e alle disposizioni dell'allestimento. Soltanto un elettricista appositamente formato più eseguire la posa fissa dell'infallazione elettrica. Si consiglia di installare un interrottore differenziale (differenziale) nel circuito elettrico dell'alimentazione dell'apparecchio.

Preparazione del mobile

Il mobile da incasso deve essere più in posizione orizzontale ed essere abbastanza resistente.
Il peso max. della cappa di aspirazione è pari a 18 kg.

Dimensioni dell'apparecchio e distance di sicurezza

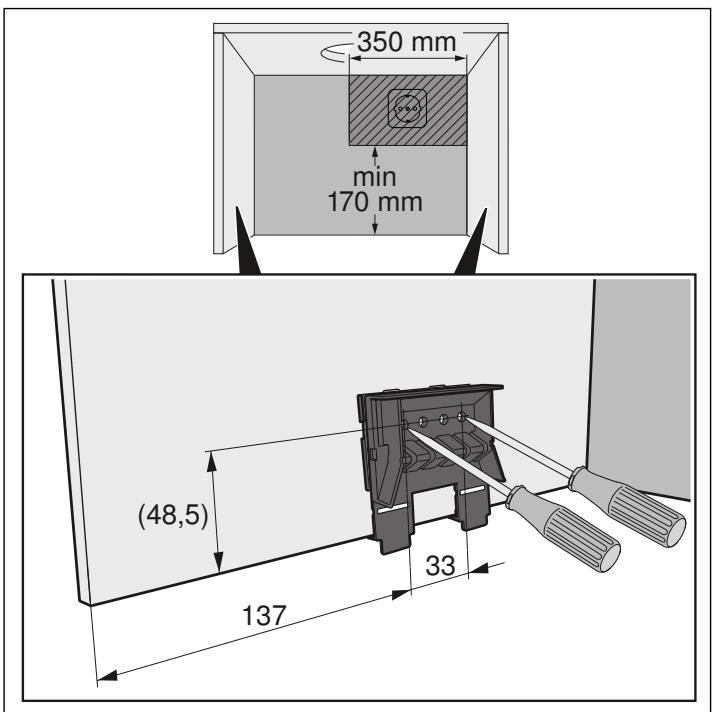

Osservare le dimensioni dell'apparecchio.
Osservare le distance di sicurezza.

Qualora nelle istruzioni di installmente degli appearecchi di cottura a gas sia prevista una distance diversa, osservare sempre la distance maggiore.

Il mobile da incasso deve essere termostabile fino a una temperatura di 90^ . La stabilità del mobile da incasso deve essere garantitaanche后期i lavori di taglio.

Questacappa diaspirazione èprevista per il montaggio in un mobile pensile,conle seguenti dimensioni:

Larghezza	600 mm
Profondità	min. 320 mm
Profondità	min. 350 mm con cornice di abbassamento
Altezza	min. 420 mm
Altezza	min. 600 mm con modulo a ricircolo CleanAir
Spessore della parete	16 mm o 19 mm

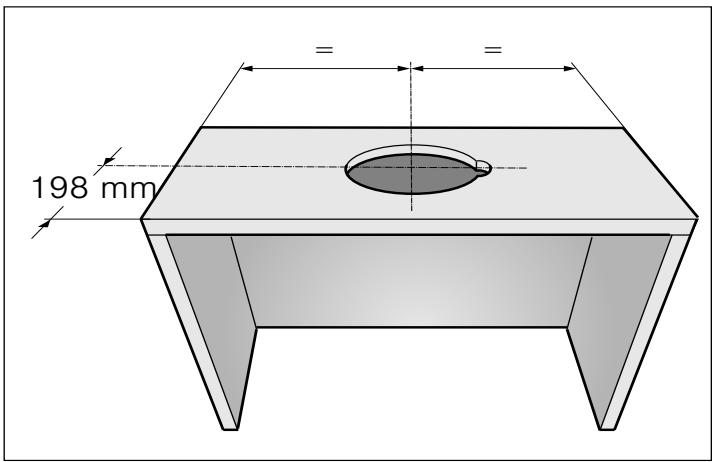

1 Realizzare un'apertura per il tubo di scarico. Realizzare pertanto un'apertura nella copertura della parete posteriore del mobile a incasso con intaglio per il cavo di collegamento rete.

2 Se presente, rimuovere la base del mobile. Contrassegnare i puncti di fissaggio sulle pareti interne del mobile e incidere con un bulino. Per contrassegnare i puncti di fissaggio utilizzato l'elemento di fissaggio in dotazione.

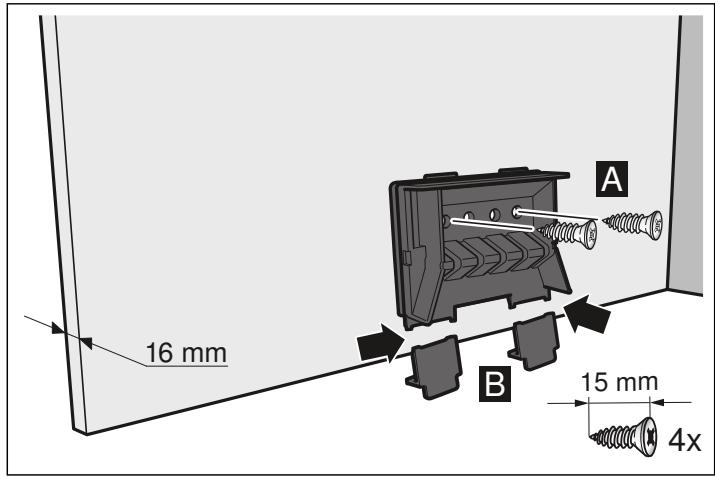

Spessore pareti corpo: 16 mm

1 Avvitre gli elementi di fissaggio a sinistra e a destra sul corpo. A
2 Rimuovere le linguette poste in basso sugli elementi di fissaggio.

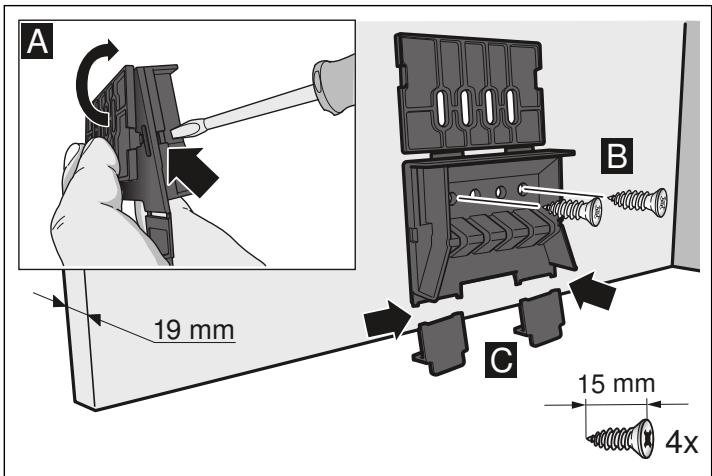

Spessore pareti corpo: 19 mm

1 Ripiegare la linguetta su entrambi gli elementi di fissaggio. A
2 Avvitre gli elementi di fissaggio a sinistra e a destra sul corpo. B
3 Rimuovere le linguette poste in basso sugli elementi di fissaggio.

Preparazione dell'apparecchio

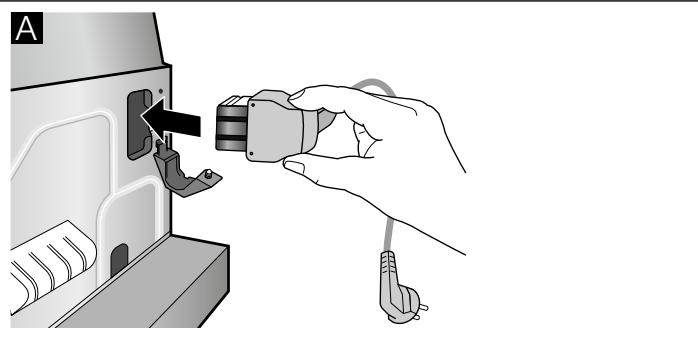

1 Inserire il cavo di collegamento rete in dotazione nell'apparecchio. A

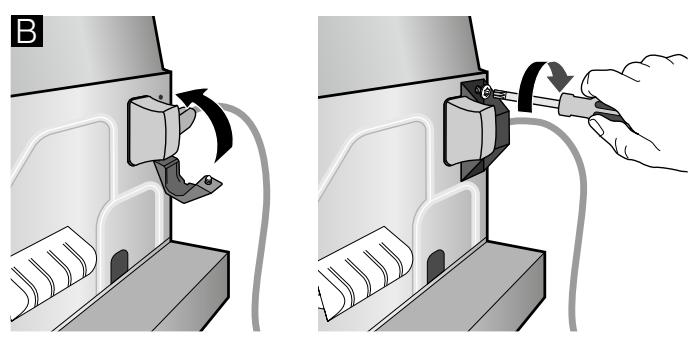

2 Assicurare il cavo di collegamento rete con il dispositivo di anticoraggio.

Installazione

Agganciare l'apparecchio

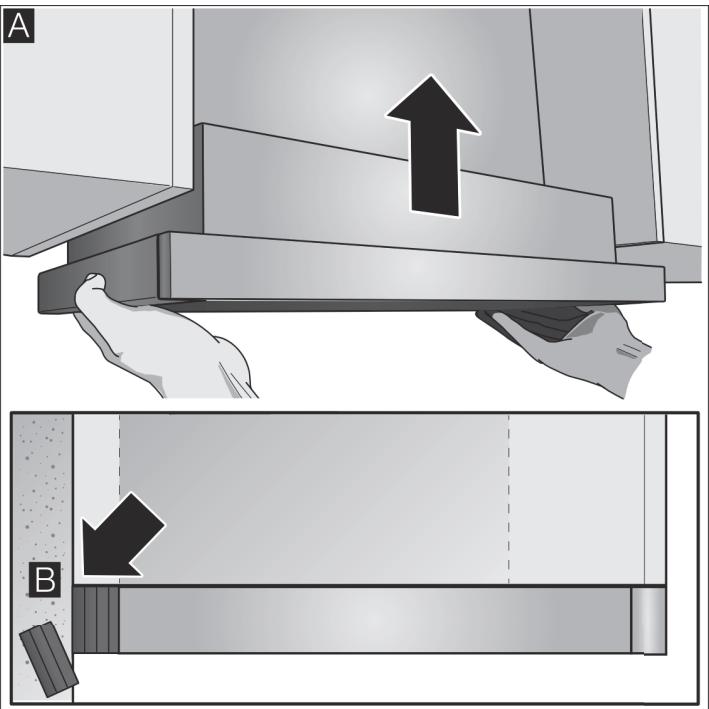

1 Aggancio e regolazione dell'apparecchio. A
2 Misurare la distance dell'apparecchio alla parete e segnarla sul listello di chiusura.
3 Se necessario, accorrisci er il listello di chiusura forn o alla dimensione necessaria. B

Sganciamento dell' l'apparecchio

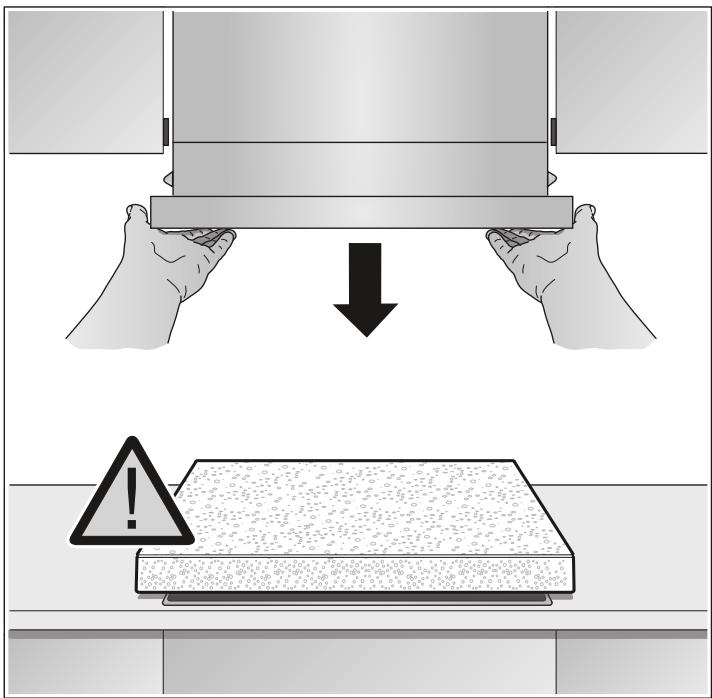

Avvertenza: Prima di appendere l'apparecchio proteggere il piano cottura con un pezzo di polistirolo dell'imballaggio.

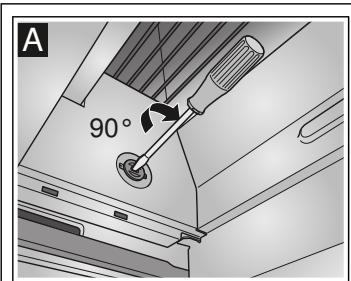

1 Premere il bullone di fissaggio con un cacciavite a taglio e ruotare di 90^ fino a disinnestarlo. A

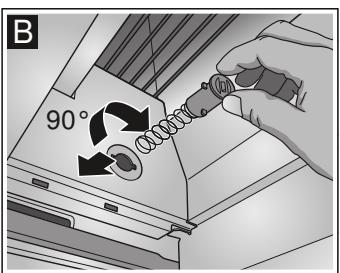

2 Premere leggermente il bullone di fissaggio con le dita e ruotarlo fino ad allentarlo con la molla dall'alloggiamo. B

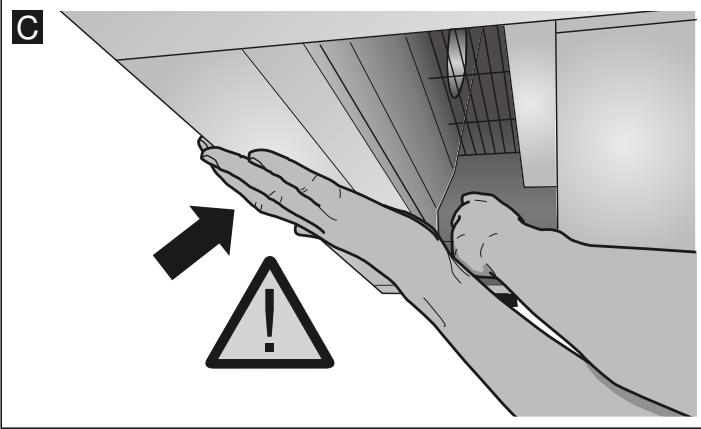

Tirare leggermente il bullone di fissaggio, con l'altra mano afferrare l'apparecchio da quello. C

3 Rimuovere con cautela l'apparecchio.

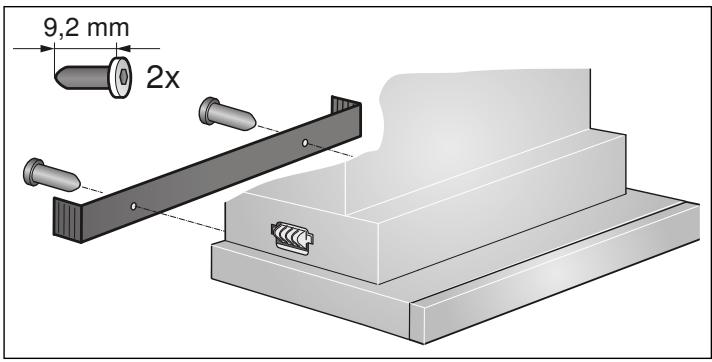

4 Fissare il listello di chiusura.

5 Premere il bullone di fissaggio e ruotare di 90^

Avverenza: Gli elementi di fissaggio a sinistra e a destra dell'apparecchio devono essere mobili.

Montaggio finale

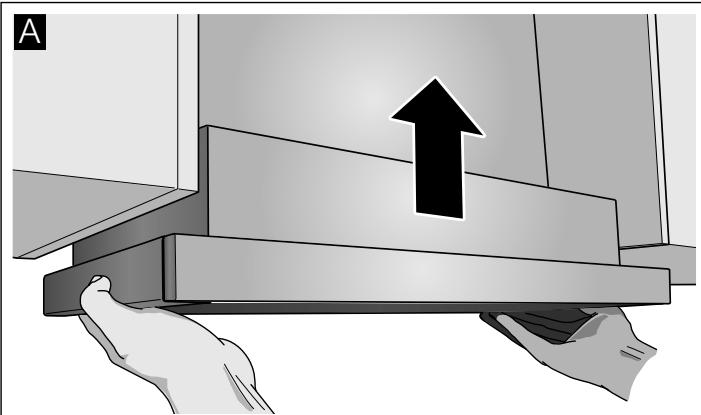

1 Agganciare l'apparecchio. A

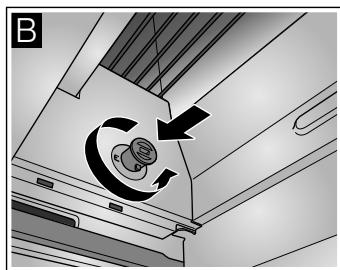

2 Avvitare i bulloni di fissaggio a sinistra e a destra. B

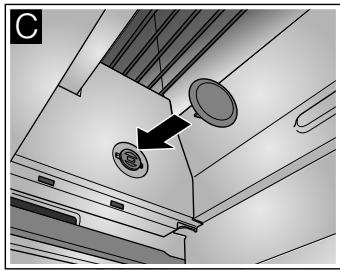

3 Agganciare i cappucci protettivi a sinistra e a destra.

4 Creare un collegamento elettrico.

Avvertenza: L'alloggiamento della cappa di aspirazione cui quodesseresnascosto all'interno del mobile a pensile.A tal proposito osservare quanto segue:

Il ripiano intermedio non deve essere posizionato sull'alloggiamento della cappa di aspirazione.
- La copertura anteriore non deve essere fissata sull'alloggiamento.
- Deve essere accessibile per la sostituzione filtering e per gli interventi del servizio di assistenza clienti.

Larghezza appearecchio 90 cm:

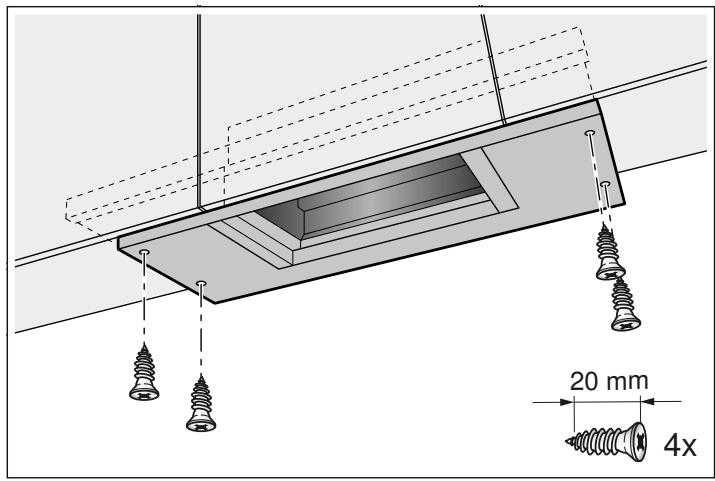

Fissare inoltre l'apparecchio sulla parte laterale del mobile a pensile.

Fissare i raccordi

Avvertenza: Se si utilizza un tubo in alluminio, levigare prima la zona di raccordo.

Tubo di scarico 150 mm (dimensione consigliata)

Fissare il tubo di scarico direttamente al manicotto dell'aria e sigillarlo ermeticamente.

Tubo di scarico 120mm

1 Fissare il manicotto di riduzione direttamente al manicotto dell'aria.
2 Fissare il tubo di scarico al manicotto di riduzione.
3 Sigillare ermeticamente nel modo oppurtuno entrambi i punti di collegamento.

Smontaggio dell'apparecchio

1 Staccare la corrente elettrica.
2 Staccareiraccordi.
3 Smontare il filtrro grassi metallico.

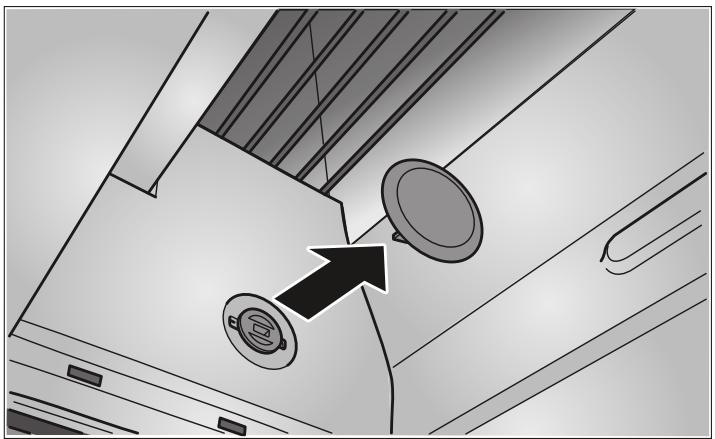

4 Rimuovere i cappucci protettivi dei fissaggi.

5 Per appendere l'apparecchio vedere il paragrafo "Appendere l'apparecchio".

No惊人ucelaparato sinfiltrodegrasa.

Notas
