Merk	Gaggenau
Model	AH360120
Type product	Afzuigkap (inbouw)
Breedte	90 cm
Diepte	50 cm
Hoogte	60-110 cm (verstelbaar)
Gewicht	Ongeveer 18 kg
Elektrische aansluiting	230 V, 50 Hz
Vermogen (max.)	320 W
Afzuigcapaciteit	750 m³/u (max.)
Geluidsniveau	43-65 dB(A)
Verlichting	LED, 2 x 3 W
Aantal standen	3 + intensief
Soort bediening	Elektronisch, touch
Werking	Afvoerend of recirculerend
Vetfilter	Aluminium, vaatwasbestendig
Koolfilter	Vervangbaar (niet meegeleverd)
Reiniging vetfilter	Maandelijks in vaatwasser of met de hand
Vervanging koolfilter	Elke 6-12 maanden
Veiligheid	Oververhittingsbeveiliging, uitschakelvertraging
Kleur	Roestvrijstaal

Veelgestelde vragen - AH360120 GAGGENAU

Hoe installeer ik de Gaggenau AH360120 afzuigkap?

De installatie moet worden uitgevoerd door een erkende installateur. De afzuigkap wordt in een kast of aan de muur bevestigd. Zorg dat de afvoerleiding goed is aangesloten en de elektrische aansluiting voldoet aan de lokale normen. Raadpleeg de gebruiksaanwijzing voor gedetailleerde stappen.

Hoe vaak moet ik het vetfilter reinigen?

Het aluminium vetfilter moet elke maand worden gereinigd, of vaker bij intensief gebruik. U kunt het in de vaatwasser of met de hand schoonmaken met een mild reinigingsmiddel. Laat het filter goed drogen voordat u het terugplaatst.

Wanneer moet ik het koolfilter vervangen?

Als de afzuigkap in recirculatiemodus wordt gebruikt, moet het actieve koolfilter elke 6 tot 12 maanden worden vervangen, afhankelijk van het gebruik. Een verzadigd filter vermindert de prestaties en kan geurtjes niet goed verwijderen.

De afzuigkap maakt veel lawaai, wat kan ik doen?

Controleer eerst of het vetfilter niet verstopt is en of de afvoerleiding geen obstructies heeft. Zet de afzuigkap op een lagere stand. Als het geluid aanhoudt, neem dan contact op met de klantenservice voor mogelijke reparatie.

Hoe vervang ik de LED-verlichting?

De LED-lampen zijn niet vervangbaar door de gebruiker. Neem contact op met de klantenservice of een erkend monteur om de verlichting te laten repareren.

Kan ik de afzuigkap gebruiken zonder koolfilter?

Ja, als de afzuigkap is aangesloten op een afvoerkanaal naar buiten, is een koolfilter niet nodig. Alleen in recirculatiemodus is het koolfilter vereist om geuren te filteren.

Wat is de intensieve stand en hoe gebruik ik die?

De intensieve stand is een kortstondige hoogvermogenstand voor het snel verwijderen van sterke kookdampen. U activeert deze door de knop gedurende 3 seconden in te drukken. Na 10 minuten schakelt hij automatisch terug naar de vorige stand.

Hoe stel ik de afzuigkap in op recirculatie?

Voor recirculatie moet het koolfilter worden geïnstalleerd. Sluit de afvoeropening af en zorg dat de lucht via de bovenste opening terug de keuken in stroomt. Raadpleeg de handleiding voor de juiste montage van het recirculatieset.

Wat is de garantie op de Gaggenau AH360120?

Gaggenau biedt standaard 2 jaar garantie op productiefouten. Registreer uw product online om de garantie te verlengen. Neem bij problemen contact op met uw dealer of de klantenservice.

Waar vind ik de handleiding voor dit model?

U kunt de volledige gebruiksaanwijzing gratis downloaden op onze website notice-facile.com. Zoek op model AH360120 en kies uw taal. Daarnaast vindt u vaak een papieren versie bij het apparaat.

GEBRUIKSAANWIJZING AH360120 GAGGENAU

Bedienings- en montagehandleiding

AH 360-120

Afzuigkap

1. Belangrijk bladzijde 3-4

1.1 Veiligheidsvoorschriften bladzijde 3

1.2 Voor het eerste gebruik bladzijde 4

1.3 Gebruik

1. Apparaat en principe bladzijde 5-6

2.1 Het apparaat bladzijde 5

2.2 Accessoires/extra accessoires bladzijde 5

2.3 Het principe bladzijde 6

1. Bediening bladzijde 7-8

3.1 In- en uitschakelen bladzijde 7

3.2 Speciale functies bladzijde 8

1. Reiniging bladzijde 9-10

2. Onderhoud bladzijde 11

3. Montagehandleiding

6.1 Technische gegevens bladzijde 12

6.2 Het inbouwen bladzijde 12-15

Voorwoord

Met uw nieuwe afzuigkap beleeft u voortaan nog meer plezier aan het koken.

Het systeem biedt u tal van voordelen, waaronder:

• een effectieve afzuiging door het zogenaamde "coanda-effect".
• een minimaal geluidsniveau.

Om alle mogelijkheden van het apparaat te kunnen benutten, raden wij u aan om de gebruiksaanwijzing en de montagehandleiding goed te lezen, voordat u het apparaat voor het eerst in gebruik neemt. U vindt hierin alles over het gebruik, de installatie en het onderhoud van het apparaat.

Op de volgende bladzijden staan belangrijke aanwijzingen voor de veiligheid en de bediening. Lees ze goed door, voor uw eigen veiligheid en voor een lange levensduur van het apparaat.

Wat u moet weten, voordat u het apparaat voor het eerst in gebruik neemt, vindt u op pagina 4.

In de hoofdstukken "Apparaat en principe" en "Bediening" staat wat uw afzuigkap kan en hoe u het apparaat moet bedienen.

In het hoofdstuk "Reiniging" leest u wat u moet doen om jarenlang plezier te hebben van het apparaat.

Wij wensen u veel plezier met uw nieuwe afzuigkap!

1. Belangrijk

1.1 Veiligheidsvoorschriften

Neem het apparaat niet in gebruik, wanneer het beschadigd is!

Aansluitkabels mogen niet in aanraking komen met hete kookzones.

Schakel de afzuigkap alleen in, wanneer de lampen zijn geplaatst. Gebruik het apparaat nooit zonder vetfilter.

Gevaarlijke en explosieve stoffen en dampen mogen niet worden afgezogen!

De gebruiker is zelf verantwoordelijk voor het juiste gebruik en de goede staat van het apparaat.

Schakel het apparaat alleen in, als u er toezicht op houdt.

Brandgevaar!

Flamberen is onder de afzuigkap niet toegestaan! Houd daarom altijd toezicht als u onder de afzuig- kap frituurt.

Boven een verwarmingssysteem voor vaste brandstoffen (kolen, hout, etc.) mag de afzuigkap slechts beperkt worden gebruikt.

Ontsteek branders van gaskookplaten alleen als er pannen op staan.

Als u meer dan 2 gasbranders tegelijk gebruikt, zet de afzuigkap dan op stand 2 of hoger. Zo voorkomt u dat zich te veel warmte in het apparaat ophoopt.

Plaats geen zware voorwerpen op de afzuigkap. Dit kan van invloed zijn op het functioneren van het apparaat.

Dit apparaat mag niet met een stoomreiniger of waterdruk worden gereinigd. Er bestaat dan gevaar voor kortsluiting!

Voor alle reparatie- en onderhoudswerkzaamheden dient het apparaat spanningsvrij te worden gemaakt. Trek hiertoe de stekker uit het stopcontact of schakel de desbetreffende zekering van de huis-installatie uit. Is de stekker niet toegankelijk, dan moet het apparaat via een voorgeschakelde zekering van de netspanning worden losgekoppeld.

Reparaties mogen alleen door een erkend vakman worden uitgevoerd, zodat de veiligheid van het apparaat gewaarborgd blijft.

De fabrikant kan niet aansprakelijk worden gesteld voor schade als gevolg van het niet in acht nemen van de aanwijzingen uit deze gebruiksaanwijzing.

Wordt in de ruimte waar de afzuigkap zich bevindt een hout-, kolen-, gas- of oliekachel gebruikt, dan wel een open haard, dan moet voor voldoende luchttoevoer worden gezorgd.

Het apparaat kan zonder gevaar worden gebruikt, wanneer de onderdruk van 4 Pa (0,04 mbar) in de stookruimte niet wordt overschreden. Dit kan worden bereikt met niet-afsluitbare openingen, bijvoorbeeld in deuren en ramen, via toe- en afvoermuurkasten of andere technische voorzieningen.

Technische wijzigingen voorbehouden!

1.2 Voor het eerste gebruik

Lees de volgende aanwijzingen, voordat u het apparaat voor het eerst in gebruik neemt:

Het apparaat moet door een erkend vakman worden geinstalleerd en aangesloten.

Lees voor de ingebruikneming van het apparaat de gebruiksaanwijzing goed door.

Haal het apparaat uit de verpakking. Zorg dat de verpakkingsmaterialen op een milieuvriendelijke wijze worden verwerkt. Let op! Onder in de verpakking bevinden zich toebehoren!

Laat kinderen niet bij de verpakkingsmaterialen.

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment

- WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Controleer het apparaat voor het inbouwen op eventuele transportschade.

Reinig het apparaat grondig, voordat u het voor het eerst gebruikt (zie ook het hoofdstuk „Reiniging”).

Controleer voor de ingebruikneming of de netaansluiting in orde is.

1.3 Gebruik

Het apparaat is uitsluitend bestemd voor huis- houdelijk gebruik en mag niet voor andere doeleinden worden gebruikt.

Bij eventuele storingen dient u eerst de zekeringen in het huis te controleren. Ligt het niet aan de stroomvoorziening neem dan contact op met uw leverancier of de Gaggenau-klantenservice.

2. Apparaat en principe

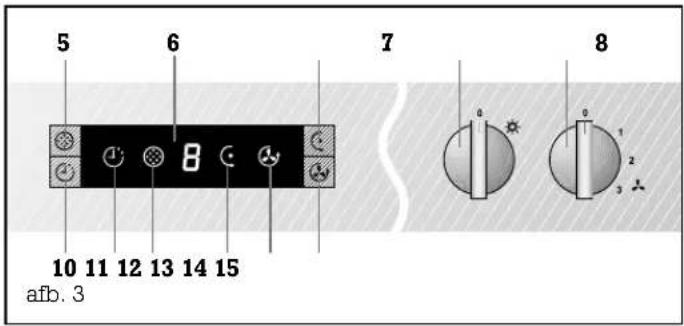

2.1 Het apparaat

1 Display
2 Glasplaten
3 Luchtafvoerkanaal
4 Bedieningspaneel

5 Toets „vetfilter“

9 6 Weergave afzuigstand
7 Toets „coanda-stand"
8 Schakelknop „verlichting"
9 Schakelknop „afzuigstand"
10 Toets „nazuigstand"
11 Symbool „nazuigstand"
12 Symbool „vetfilter“
13 Symbool „coanda-stand"
14 Symbool „intensief"
15 Toets „intensief“

2.2 Accessoires/extra accessoires

De volgende accessoires kunt u bestellen:

• terugslagklep RK 040-150: voor plaatsing in de afvoeropening van de afzuigkap
• flexibele aluminium buis AR 040-150: doorsnede 150 mm, maximale lengte 3,5 m, met 2 klemmen

Installatietoebehoren:

LK 360-010: Luchtafvoerkanaal voor een plafondhoogte tussen 2,35 - 2,66 m

LK 360-020: Luchtafvoerkanaal voor een plafondhoogte tussen 2,66 - 3,00 m

2.3 Het principe

De afzuigkap zuigt vocht en geurtjes die tijdens het koken vrijkomen snel en geluidsarm af. U kunt uit meerdere afzuigstanden kiezen.

De ventilator van de afzuigkap zuigt de wasem aan en geleidt deze via het vetfilter naar buiten. Het vetfilter houdt daarbij de vetdeeltjes vast (zie afbeelding 4).

Dankzij het coanda-effect wordt de wasem nog beter afgezogen. Door een extra motor wordt de wasem snel en effectief onder de afzuigkap geleid. De extra ventilator aan de voorkant van de afzuigkap produceert een luchtstroming die om een cilinder naar achteren wordt geleid. De wasem die tijdens het koken vrijkomt, kan hierdoor optimaal door de afzuigkap worden afgezogen (zie afbeelding 5).

3. Bediening

3.1 In- en uitschakelen

Inschakelen

• Draai de schakelknop „afzuigstand" op de gewenste stand (afbeelding 6).
• In de display verschijnt de ingestelde afzuigstand.

Na een stroomstoring wordt de afzuigkap niet automatisch weer ingeschakeld. U neemt het apparaat weer in gebruik door aan een knop te draaien of door op een willekeurige toets te drukken.

Uitschakelen

• Draai de schakelknop „afzuigstand" op 0 (afbeelding 7).
• In de display verschijnt gedurende enkele seconden de waarde 0.

Let op!

U kunt de verlichting op elk moment in- en uitschakelen. Draai daartoe de schakelknop „verlichting" op de stand (verlichting).

Coanda-stand inschakelen

• Draai de schakelknop „afzuigstand“ op de gewenste stand.
• Druk op de toets „coanda-stand”.
• In de display verschijnen de door u ingestelde stand en het symbool „coanda-stand" (afbeelding 8).

Let op! Ook als u de afzuigstand later wijzigt, blijft de coanda-stand ingeschakeld.

Coanda-stand uitschakelen

- Druk op de toets „coanda-stand" of draai de schakelknop „afzuigstand" op 0.

3.2 Speciale functies

Intensief

Bij het aanbraden en braden in een open pan adviseren wij de afzuigstand „intensief“.

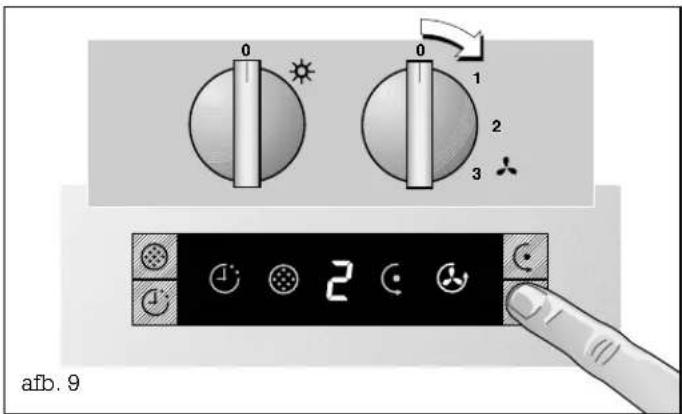

Inschakelen: (zie afbeelding 9)

• Draai de schakelknop op de door u gewenste afzuiqstand (1-3).
• Druk op de toets „intensief". In de display verschijnt het symbool „intensief". De eerder ingestelde afzuigstand is nog steeds in de display te zien. Na enkele minuten schakelt het apparaat automatisch terug naar de eerder ingestelde afzuigstand.
• Of u kunt ook alleen op de toets „intensief" drukken. In de display verschijnt het symbool „intensief". Het apparaat zal nu gedurende enkele minuten op de stand „intensief" afzuigen en wordt daarna automatisch uitgeschakeld.

De functie „intensief“ voortijdig beeindigen:

-Draai de schakelknop „afzuigstand" op stand 0.
- Of kies met de schakelknop „afzuigstand“ een andere stand.
- Of druk nogmaals op de toets „intensief”.

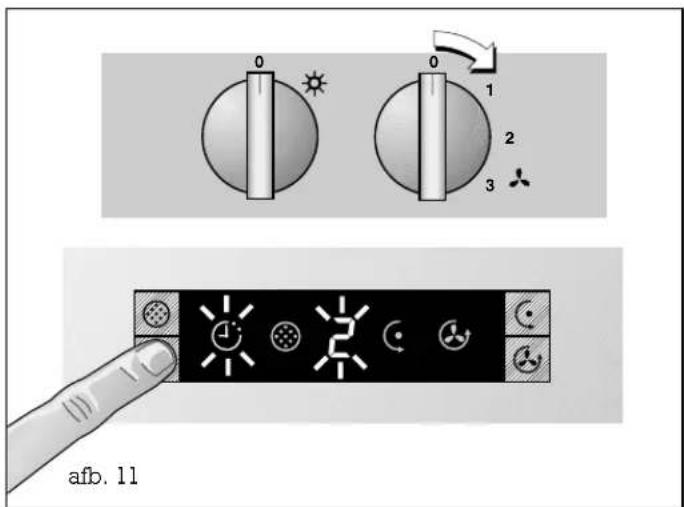

Nazuigstand

Inschakelen:

• Druk op de toets (hazuigstand).
• In de display verschijnen het symbool (nazuigstand) en de afzuigstand 2 (zie afbeelding 10).
• U kunt de schakelknop „afzuigstand" ook op een willekeurige stand zetten.
• Druk daarna op de toets (nazuigstand).
• In de display verschijnt het symbool Ⓧ (nazuigstand) en de ingestelde afzuigstand (zie afbeelding 11).
• Het apparaat zal nu 10 minuten nazuigen.

Of

Uitschakelen:

• Draai de schakelknop „afzuigstand" op 0.
• Of druk op de toets (nazuigstand).

4. Reiniging

De grepen van de vetfilters moeten na het inbouwen zichtbaar zijn. Bevinden de grepen zich aan de binnenkant van de behuizing, dan kunnen de filters niet meer worden verwijderd.

Pas op!

Vette filters zijn brandgevaarlijk! Reinig de vetfilters regelmatig.

Het reinigen van de vetfilters:

Na 30 bedrijfsuren knippert in de display het symbool (vetfilter). Het knipperende symbool geeft aan dat de vetfilters gereinigd moeten worden. U kunt de vetfilters natuurlijk ook eerder reinigen. De metalen vetfilters zijn eenvoudig uit het apparaat te halen.

Ga als volgt te werk:

• Pak het vetfilter bij de greep vast en duw de schuif naar achteren.

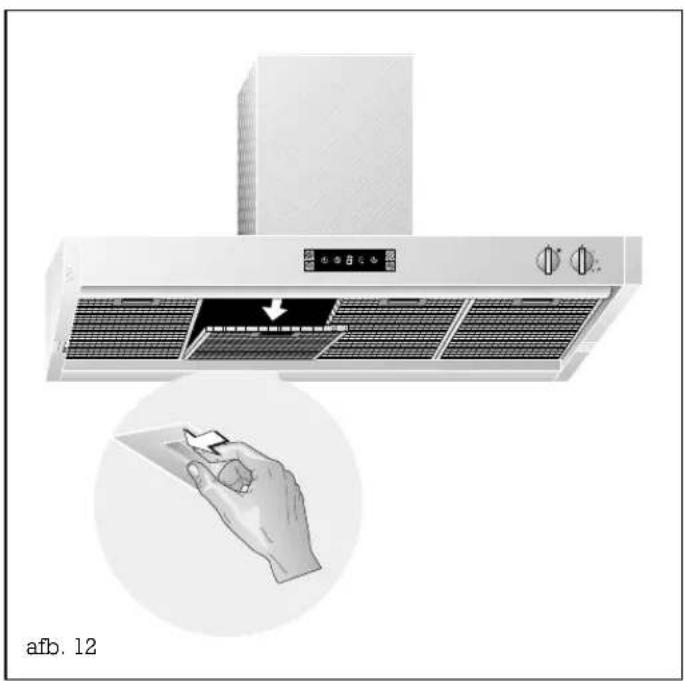

• Trek het filter naar beneden toe uit de houder (zie afbeelding 12).
• Herhaal deze handelingen voor de overige vetfilters.

U kunt de metalen vetfilters in de vaatwasser reinigen op een temperatuur van maximaal 65 °C. Plaats de filters rechtop in de vaatwasser, zodat er geen etensresten op achterblijven.

Bij reiniging in de vaatwasser kunnen er lichte verkleuringen optreden.

Reinig de binnenkant van de behuizing met een heet sopje van afwismiddel.

Plaats de vetfilters na het reinigen weer terug in de afzuigkap. Het terugplaatsen gebeurt in omgekeerde volgorde als het uitnemen.

Druk op de toets (vetfilter) om de bedrijfsuren-teller weer op nul te zetten. Het knipperende symbool (vetfilter) verdwijnt uit de display.

Dit apparaat mag niet met een stoomreiniger of waterdruk worden gereinigd. Er bestaat dan gevaar voor kortsluiting!

Reiniging van de glasplaten

Breng een gewoon glasreinigingsmiddel met een zachte, vochtige doek aan. U kunt de glasplaten makkelijker schoonmaken door deze als volgt te verwijderen:

Verwijder de vetfilters. In de afzuigkap bevinden zich aan de bovenkant twee openingen. Hierdoor heen kunt u met een stomp voorwerp (bijv. de steel van een pollepel) de glasplaten een voor een oplichten zodat u deze er vervolgens makkelijker uit kunt halen

Wanneer de glasplaten sterk vervuild zijn kunt u deze in de vaatwasser bij een temperatuur van maximaal 55 °C reinigen.

Reiniging van het aluminiumpaneel

Reinig het aluminiumpaneel uitsluitend met een zachte doek. Gebruik geen agressieve of bijtende reinigingsmiddelen en ook geen borstels of schuurpoeder. Gebruik geen sterk alkalische reinigingsmiddelen (bijv. ovensprays), deze tasten het aluminium oppervlak aan. Gebruik bovendien geen schurende sponzen.

Reinig de roestvrijstalen delen van de afzuigkap (zijpanelen, luchtafvoerkanaal) met een mild sopje van afwasmiddel. Wrijf de metalen oppervlakken in met een verzorgend middel voor roestvrij staal. Gebruik hiervoor een zachte doek.

5. Onderhoud

Voor alle onderhoudswerkzaamheden moet het apparaat spanningsvrij worden gemaakt.

Bij eventuele storingen dient u eerst de zekeringen in het huis te controleren.

Ligt het niet aan de stroomvoorziening neem dan contact op met uw leverancier of de Gaggenau-klantenservice. Vermeld daarbij het type apparaat (zie het typeplaatje).

Reparaties mogen uitsluitend door een erkend vakman worden uitgevoerd, zodat de veiligheid van het apparaat gewaarborgd blijft. Bij ondeskundig uitgevoerde reparaties vervalt de garantie.

Het vervangen van een lamp

Let op: haal de spanning van het apparaat voordat u een lamp gaat vervangen (schakel de zekering uit)!

Let op: kort na het gebruik kunnen de lampen nog heet zijn! U kunt zich hieraan branden.

- Verwijder de ring die aan de lampafdekking zit. Opmerking: Let erop dat het glas er niet uitvalt (afb. 13).

- Trek de lamp eruit (afb. 14).

Defecte lampen mogen alleen worden vervangen door lampen van hetzelfde type! (12 V / 20 W / fitting G4)

Het aanbrengen van de lamp

- Steek de lamp in de fitting. Let op: raak de halogeenlampen niet met uw handen aan! Gebruik een doek en raak de lamp alleen bij de rand aan.

- Klik de lampafdekking vast.

- Sluit het apparaat weer op de netspanning aan!

6. Montagehandleiding

Gewicht: 41 kg zonder luchtafvoerkanaal

Afmetingen: 1198 x 560 mm

Elektrische aansluiting

Let op de gegevens op het typeplaatje.

De aansluitkabel dient minimaal van het type H 05 VV-F G 0,75 te zijn.

Het apparaat mag alleen door een erkend vakman worden aangesloten. Daarbij dient aan alle geldende voorschriften te worden voldaan. Voorts dient hij de gebruiker te tonen, hoe - in geval van nood - het apparaat spanningsvrij kan worden gemaakt.

Steek de stekker van de aansluitkabel na de montage in de contactdoos die achter de kanaal-afdekking aan de wand is aangebracht. Kan de stekker na de montage niet meer uit de contactdoos worden getrokken, dan moet het apparaat met alle polen van de netspanning kunnen worden losgekoppeld via een toegankelijke scheidings-inrichting met minimaal 3 mm contactafstand.

Als het apparaat alleen bij een geopend raam mag worden gebruikt (in verband met de luchttoevoer), kunt u een raamschakelaar laten installeren. Aan het raam wordt dan een schakelaar (sluiter) gemonteerd. Deze schakelaar wordt aangesloten op het daarvoor bestemde aansluitpunt van de hoofdelektronica. Het apparaat kan nu alleen nog worden gebruikt, als het raam geopend is.

Let op! De raamschakelaar mag uitsluitend door een erkend vakman worden aangesloten.

Let op! De verlichting functioneert zonder beperkingen.

AH 360-120 FD xxxx xxxx

AC 220-230V 50Hz 410W xxxx

M 330W 4x20W

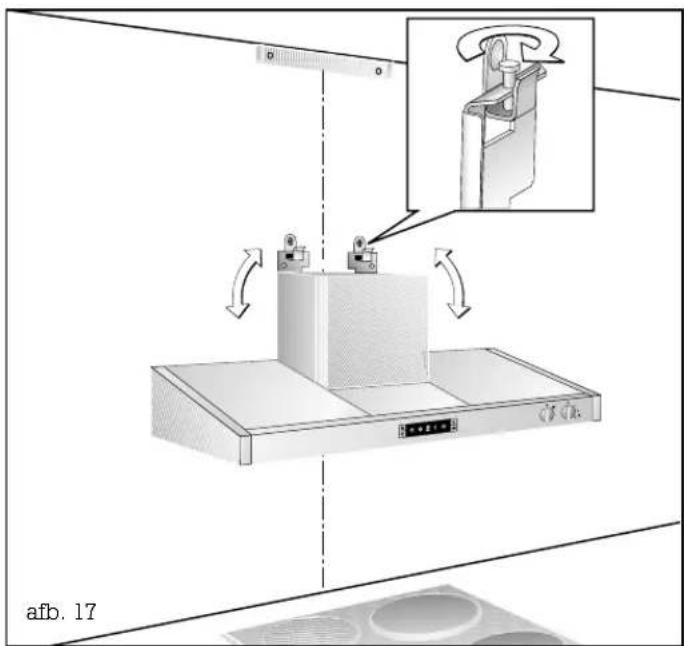

6.2 Het inbouwen

Bij de installatie van de afzuigkap dient aan alle geldende voorschriften te worden voldaan.

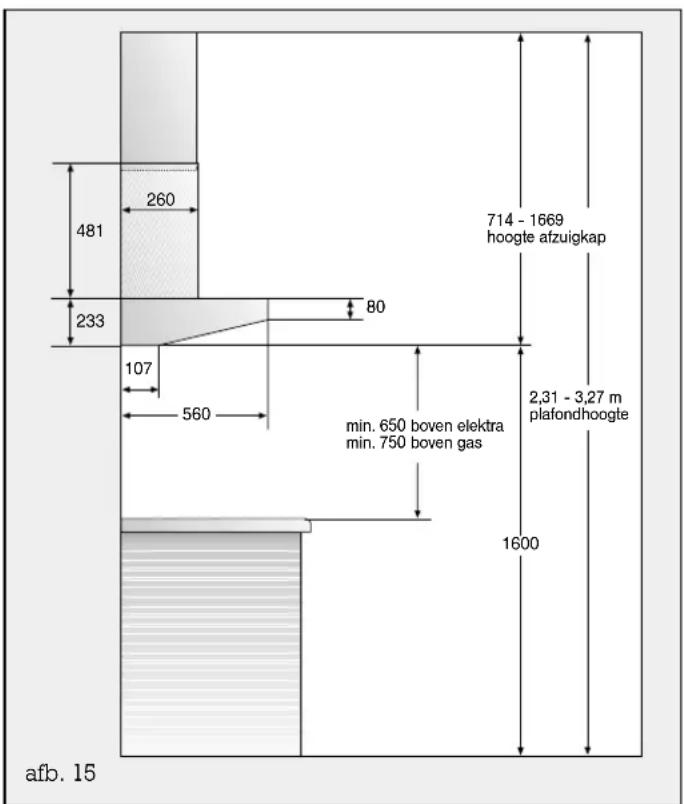

De minimale afstand tussen het werkblad en de onderkant van de afzuigkap bedraagt bij elektroapparatuur 650 mm en bij gasapparatuur 750 mm.

De afzuigkap is ontworpen voor luchtafvoer. De afvoerlucht kan via een apart afvoerkanaal of door een buitenmuur rechtstreeks naar buiten worden afgevoerd.

Het is niet toegestaan de afvoerlucht via een in gebruik zijnde schoorsteen of rookafvoer af te voeren dan wel via een afvoerkanaal dat in verbinding staat met de stookkelder. Wanneer u de afvoerlucht via een niet-gebruikte schoorsteen wilt afvoeren, dient u dit eerst met een vakman te bespreken.

Wordt tegelijk met de afzuigkap een verwarmingsinstallatie gebruikt die voor de luchtaanvoer afhankelijk is van de desbetreffende ruimte, neem dan contact op met een vakman. Er moet voor voldoende luchttoevoer worden gezorgd. Houdt u zich aan alle geldende voorschriften!

Wordt in de ruimte waar de afzuigkap zich bevindt een hout-, kolen-, gas- of oliekachel gebruikt, dan wel een open haard, dan moet voor voldoende luchttoevoer worden gezorgd.

Het apparaat kan zonder gevaar worden gebruikt, wanneer de onderdruk van 4 Pa (0,04 mbar) in de stookruimte niet wordt overschreden. Dit kan worden bereikt met niet-afsluitbare openingen, bijvoorbeeld in deuren en ramen, via toe- en afvoermuurkasten of andere technische voorzieningen.

Voor de afvoerlucht kunnen flexibele aluminium buizen en roestbestendige metalen buizen worden gebruikt, alsmede buizen van materiaal dat voldoet aan de eisen van brandklasse B1, DIN 4102. De gebruikte buizen dienen een doorsnede van 150 mm te hebben.

Let op!

• Houd het afvoerkanaal en de buizen zo kort mogelijk.
• Maak geen scherpe bochten. Verleg de buizen tot een ruime bocht en sluit de pijp schuin aan op het afvoerkanaal.
• Verklein de buisdoorsnede naar boven toe niet. Dit leidt tot een geringere afvoercapaciteit.

De afzuigkap is standaard voorzien van een afvoeropening aan de bovenkant.

Voor een buitenmuurconstructie adviseren wij de telescoopmuurkast TM 150-045 (∅ 150).

Let op!

Om te voorkomen dat water, bijvoorbeeld condens- of regenwater, via een niet afgedekt afvoerkanaal in de afzuigkap komt, dient nabij de afzuigkap de condenswaterafscheider RV 060-150 te worden gemonteerd. De condenswaterafscheider moet ook na de montage toegankelijk zijn.

Let bij het inbouwen op het volgende:

Indien u de afzuigkap tussen twee hangkasten inbouwt, is het raadzaam om links en rechts van de afzuigkap een afstand van minimaal 5 cm tot aan de kasten aan te houden.

Wanneer u de afzuigkap gebruikt om de lucht af te voeren, kunt u – afhankelijk van de hoogte van uw plafond – kiezen uit de volgende luchtafvoerkanalen:

• LK 360-010: luchtafvoerkanaal voor een plafondhoogte van 2,35 - 2,66 m
• LK 360-020: luchtafvoerkanaal voor een plafondhoogte van 2,66 - 3,00 m

De genoemde afmetingen gelden voor een afstand van 1,60 m tussen de vloer en de onderkant van de afzuigkap.

Afwijkende luchtafvoerkanalen zijn op bestelling tegen bijbetaling leverbaar.

De contactdoos moet achter de kanaalafdekking aan de wand worden bevestigd.

Ga als volgt te werk:

Let op! Controleer, voordat u de bevestigings- punten markeert, of zich op die plek in de muur geen stroom-, water- of andere leidingen bevinden!

Let op! Aan de bovenkant van de afzuigkap zitten twee handgrepen. Til de afzuigkap uitsluitend aan de handgrepen op en niet aan de roestvrijstalen zijpanelen of aan het aluminiumpaneel.

• Teken van de onderkant van de afzuigkap een middellijn op de wand.
• Markeer met behulp van de boorsjabloon de posities voor de schroeven op de wand. Geef ook de contouren van de afzuigkap aan. Hierdoor kan het apparaat later gemakkelijker worden opgehangen (zie afbeelding 16).
• Houdt u een minimale afstand aan van 650 mm tot elektrische kookplaten en 750 mm tot gaskookplaten. De onderkant van de sjabloon komt overeen met de onderkant van de afzuigkap.
• Boor met behulp van de sjabloon de 6 gaten voor de afzuigkap (vlak I van de sjabloon) en de 2 gaten voor de ophanging van de kanaalpanelen (vlak II van de sjabloon). In de twee bovenste boorgaten voor de afzuigkap bevestigt u de 2 haken d met de schroeven c. Plaats in de overige boorgaten de bijgevoegde pluggen a.

Let op! Houdt u rekening met eventueel nog te monteren extra onderdelen.

• Schroef de bevestigingsprofielen voor de kanaalpanelen vast.
• Verwijder de vetfilters.
• Hang de kap aan de beide haken. Justeer de ophanging met behulp van de kruiskopschroeven. Zorg dat de afzuigkap waterpas hangt (zie afbeelding 17).

• Bevestig de kap met de 4 schroeven b aan de muur (afbeelding 18).
• Sluit de afvoerbuis aan.
• Sluit het apparaat op de netspanning aan.
• Trek de beschemfolie van de kanaalpanelen.

Let op! Voorkom beschadiging van de kwetsbare roestvrijstalen oppervlakken.

• Steek het bovenste gedeelte van het kanaal in het onderste gedeelte. Let u erop dat zich de bevestigingsgaten (in de zijkant) aan de bovenkant bevinden.
• Bevestig de bovenste kanaaleenheid met 2 schroeven aan de plafondhouder.
• Trek de kanaalschoen omlaag in zijn definitieve positie (zie afbeelding 19).

Let op! Voorkom dat er bij het ineenschuiven krassen ontstaan, bijvoorbeeld door de montagesjabloon ter bescherming over de rand van het onderste kanaalpaneel te leggen.

• Plaats de vetfilters terug in het apparaat.
• Plaats de 3 glasplaten op de kap.

GAGGENAU

GAGGENAU HAUSGERÄTE GMBH

CARL-WERY-STR. 34 · D-81739 MÜNCHEN

(089) 45 90-03

FAX [phone]

www.gaggenau.com
