Type product	Afzuigkap (wandmontage of inbouw)
Afmetingen (H x B x D)	Ongeveer 60 x 90 x 50 cm
Gewicht	Ongeveer 25 kg
Voeding	220-240 V, 50-60 Hz, 10 A
Maximale afzuigcapaciteit	600 m³/u
Aantal standen	4 snelheden + intensiefstand
Geluidsniveau	40-65 dB(A) afhankelijk van stand
Verlichting	LED, dimbaar
Filtertype	Vetfilter: aluminium wasbaar; geurfilter: koolstoffilter (optioneel)
Bediening	Elektronische touchbediening met display
Afvoer	Afvoer naar buiten of recirculatie (met koolstoffilter)
Afvoerdiameter	150 mm
Energielabel	A+
Jaarlijks energieverbruik	Ongeveer 30 kWh
Vetfilterefficiëntie	Klasse A
Ontluchting	Boven- of achteruitgang mogelijk
Inclusief afstandsbediening	Ja
Onderhoud en reiniging	Vetfilter maandelijks reinigen in vaatwasser; koolstoffilter om de 6 maanden vervangen
Veiligheid	Automatische uitschakeling na 4 uur; oververhittingsbeveiliging
Reserveonderdelen en repareerbaarheid	Originele onderdelen beschikbaar via Gaggenau-service; reparatiehandleiding online
Garantie	2 jaar fabrieksgarantie

Veelgestelde vragen - AI480180 GAGGENAU

Hoe reinig ik het vetfilter van de Gaggenau AI480180?

Het vetfilter is wasbaar in de vaatwasser. Verwijder het filter en plaats het in de vaatwasser op een normaal programma. Laat het goed drogen voordat u het terugplaatst.

Moet ik een koolstoffilter gebruiken?

Alleen als u de afzuigkap in recirculatiemodus gebruikt. Bij afvoer naar buiten is geen koolstoffilter nodig. Controleer de installatie-instructies.

Wat is de maximale geluidsproductie van deze afzuigkap?

Het geluidsniveau varieert tussen 40 en 65 dB(A), afhankelijk van de gekozen snelheid. De intensiefstand is het luidst.

Kan ik de verlichting dimmen?

Ja, de LED-verlichting is dimbaar via de touchbediening of afstandsbediening.

Hoe vervang ik de koolstoffilter?

De koolstoffilter moet elke 6 maanden worden vervangen. Open het filterpaneel, verwijder de oude filter en plaats een nieuwe. Let op de juiste oriëntatie.

Wat zijn de afmetingen van de Gaggenau AI480180?

De afzuigkap heeft een breedte van 90 cm, een diepte van ongeveer 50 cm en een hoogte van 60 cm. Exacte maten vindt u in de handleiding.

Hoe stel ik de afzuigkap in op recirculatie?

Bij recirculatie moet u een koolstoffilter plaatsen en de afvoeropening afsluiten. Volg de installatiehandleiding voor de juiste stappen.

Wat moet ik doen als de afzuigkap niet werkt?

Controleer eerst de stroomvoorziening en de zekering. Als het display niets toont, kan de elektronica defect zijn. Neem contact op met de Gaggenau-service.

Is de afzuigkap geschikt voor inductiekookplaten?

Ja, deze afzuigkap is geschikt voor gebruik boven inductiekookplaten, evenals gas- en keramische kookplaten.

Waar vind ik het serienummer van mijn afzuigkap?

Het serienummer staat op het typeplaatje aan de binnenzijde van de afzuigkap, zichtbaar na het verwijderen van het vetfilter.

GEBRUIKSAANWIJZING AI480180 GAGGENAU

Eilandschouwkap AI 480

Inhoud

Veiligheidsvoorschriften 4

Voor het erste gebruik 5

Gebruik 5

Zo ziet uw nieuwe apparaat eruit 6

Eilandschouwkap Al 480 6

Bedieningspaneel 6

Accessoires 7

Extra accessoires 7

Installatietoebehoren 7

Bediening 8

Licht 8

Afzuiging 8

Speciale functies 10

Duur intensieve afzuiging 10

Nazuigstand 10

Interval 10

Reiniging en onderhoud 11

Het reinigen van de vetfilters 11

Recirculatie 12

Het vervangen van de actieve-koolfilter 12

Reiniging van de afzuigkap 12

Onderhoud 13

Het vervangen van de lamp 14

Het aanbrengen van de lamp 14

Neem het apparaat niet in gebruik, wanneer het beschadigd is!

Het apparaat mag alleen door een erkend vakman worden aangesloten. Daarbij dient aan alle geldende voorschriften te worden voldaan.

Volg de aanwijzingen in de montagehandleiding!

Aansluitkabels mogen niet in aanraking komen met hete kookzones.

Schakel de afzuigkap alleen in, wanneer de lampen zijn geplaatst.

Gebruik het apparaat nooit zonder vetfilter.

Gevaarlijke en explosieve stoffen en dampen mogen niet worden afgezogen!

De gebruiker is zelf verantwoordelijk voor het juiste gebruik en de goede staat van het apparaat.

Schakel het apparaat alleen in, als u er toezicht op houdt.

Pas op! Vette filters zijn brandgevaarlijk! Houd daarom altijd toezicht als u onder de afzuigkap frituurt! Zorg regelmatig voor een reiniging van de vetfilters en voor vervanging van het actieve- koolfilter!

Brandgevaar! Flamberen is onder de afzuigkap niet toegestaan!

De afzuigkap mag alleen worden gemonteerd boven een verwarmingssysteem voor vaste brandstoffen dat brandgevaarlijk kan zijn (bijvoorbeeld door het overspringen van vonken) als dit verwarmingssysteem is voorzien van een gesloten, niet verwijderbare afdekking. Tevens moet aan de geldende voorschriften zijn voldaan. Deze beperking geldt niet voor gasfornuizen en gaskookplaten.

Branders onder de afzuigkap mogen alleen worden ontstoken als er pannen op staan!

Als u meer dan 3 gasbranders tegelijk gebruikt, zet de afzuigkap dan op stand 2 of hoger. Zo voorkomt u dat zich te veel warmte in het apparaat ophoopt.

Denk eraan dat een grote brander met meer dan 5 kW (wok) overeenkomt met het vermogen van twee gasbranders.

Vlammen van gaskookapparatuur moeten altijd met een pan zijn afgedekt. Regel de vlam zodanig dat hij niet buiten de panbodem uitkomt.

Plaats uit veiligheidsoverwegingen geen zware voorwerpen op de bovenkant van het apparaat.

Dit apparaat mag niet met een stoomreiniger of waterdruk worden gereinigd. Er bestaat dan gevaar voor kortsluiting!

Voor alle reparatie- en onderhoudswerkzaamheden dient het apparaat spanningsvrij te worden gemaakt. Trek hiertoe de stekker uit het stopcontact of schakel de desbetreffende zekering van de huisinstallatie uit. Is de stekker niet toegankelijk, dan moet het apparaat via een voorgeschakelde zekering van de netspanning worden losgekoppeld.

Reparaties mogen alleen door een erkend vakman worden uitgevoerd, zodat de veiligheid van het apparaat gewaarborgd blijft.

De fabrikant kan niet aansprakelijk worden gesteld voor schade als gevolg van het niet in acht nemen van de aanwijzingen uit deze gebruiksaanwijzing.

Wordt in de ruimte waar de afzuigkap zich bevindt een hout-, kolen-, gas- of oliekachel gebruikt, dan wel een open haard, dan moet voor voldoende luchttoevoer worden gezorgd.

Het apparaat kan zonder gevaar worden gebruikt, wanneer de onderdruk van 4 Pa (0,04 mbar) in de stookruimte niet wordt overschreden. Dit kan worden bereikt met niet-afsluitbare openingen, bijvoorbeeld in deuren en ramen, via toe- en afvoermuurkasten of andere technische voorzieningen.

Na een stroomstoring wordt de afzuigkap niet automatisch weer ingeschakeld. U neemt het apparaat weer in gebruik door aan een knop te draaien of door op een willekeurige toets te drukken.

Technische wijzigingen voorbehouden!

Laat kinderen niet met het apparaat spelen.

Volwassenen en kinderen mogen het apparaat nooit zonder toezicht in gebruik nemen:

- wanneer zij lichamelijk, zintuiglijk of mentaal niet in staat zijn,

- of bij gebrek aan kennisen ervaring om het apparaat op een juiste en veilige wijze te bedienen.

Voor het eerste gebruik Gebruik

Lees de volgende aanwijzingen, voordat u het apparaat voor het eerst in gebruik neemt:

Het apparaat moet door een erkend vakman worden geïnstalleerd en aangesloten.

Lees voor de ingebruikneming van het apparaat de gebruiksaanwijzing goed door.

Haal het apparaat uit de verpakking!

Zorg dat de verpakkingsmaterialen op een milieuvriendelijke wijze worden verwerkt!

Let op! Onder in de verpakking bevinden zich toebehoren!

Zorg ervoor dat de verpakkingsmaterialen (kunststoffolie, piepschuim onderdelen) niet in handen van kinderen kunnen komen!

Reinig het apparaat grondig, voordat u het voor het eerst gebruikt (zie ook het hoofdstuk "Reiniging").

Controleer voor de ingebruikneming of de netaansluiting in orde is.

Dit apparaat is gekenmerkt in overeenstemmig met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur

(waste electrical and electronic equipment – WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Controleer het apparaat voor het inbouwen op eventuele transportschade.

Het apparaat is uitsluitend bestemd voor huishoudelijk gebruik en mag niet voor andere doeleinden worden gebruikt.

Bij eventuele storingen dient u eerst de zekeringen in het huis te controleren. Ligt het niet aan de stroomvoorziening neem dan contact op met uw leverancier of de Gaggenau-klantenservice.

Zo ziet uw nieuwe apparaat eruit

Eilandschouwkap AI 480

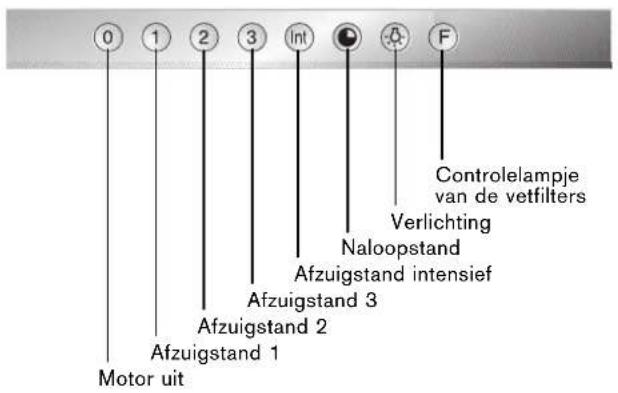

Bedieningspaneel

Extra accessoires

U kunt de volgende extra accessoires bestellen:

AA 480-180: actieve-koolfilter

Installatietoebehoren

U kunt de volgende installatietoebehoren bestellen:

Installatietoebehoren voor luchtafvoer:

AD 480-016 voor een plafondhoogte van 2,30 - 2,54 m
AD 480-026 voor een plafondhoogte van 2,53 - 2,77 m
AD 480-036 voor een plafondhoogte van 2,76 - 3,00 m

Installatietoebehoren voor recirculatie:

AD 480-116 voor een plafondhoogte van 2,30 - 2,54 m
AD 480-126 voor een plafondhoogte van 2,53 - 2,77 m
AD 480-136 voor een plafondhoogte van 2,76 - 3,00 m

Bediening

Alle functietoetsen, met uitzondering van de toets 0 ("motor uit") lichten na het inschakelen groen op.

Licht

De verlichting kan onafhankelijk van het gebruik van de afzuigkap worden in- of uitgeschakeld door op de betreffende toets te drukken.

Wanneer u de toets kort aanraakt, gaat de verlichting op maximale sterkte aan.

Door de toets ingedrukt te houden, kunt u de verlichting tot de gewenste sterkte dimmen.

Afzuiging

U kunt kiezen uit drie afzuigstanden en de afzuigstand intensief. Door de functietoetsen 1, 2, 3 of Int in te drukken, kiest u de afzuigstand die bij de betreffende kooksituatie past.

Bij het (aan)braden in een open pan adviseren wij de intensief-toets Int in te drukken.

Heeft u de afzuigkap via de intensieve afzuiging ingeschakeld, schakelt de kap na 5 minuten vanzelf uit.

Wanneer u de Int-toets indrukt, terwijl de afzuigstand 1, 2 of 3 is ingeschakeld, schakelt de elektronica na 5 minuten intensieve afzuiging automatisch over op de gekozen stand.

Wanneer u de functie "intensief" wilt uitzetten voordat de ingestelde 5 minuten zijn afgelopen, druk dan op de toets 0 ("motor uit") of op een andere stand. Uiteraard kunt u de afzuigkap op elk moment uitschakelen door op toets 0 ("motor uit") te drukken.

Speciale functies

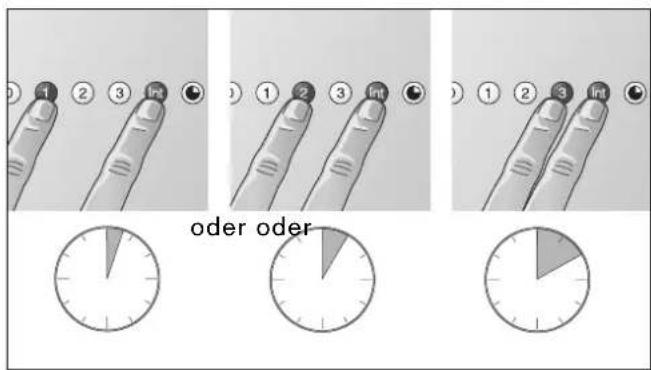

Duur intensieve afzuiging

Door de Int- en de 1-, 2- of 3-toets gelijktijdig in te drukken, kunt u de duur van de intensieve afzuiging instellen, op 3, 5 of 10 minuten, en deze waarde in het geheugen vastleggen. In de fabriek is het apparaat op 5 minuten ingesteld (toetsencombinatie Int/2).

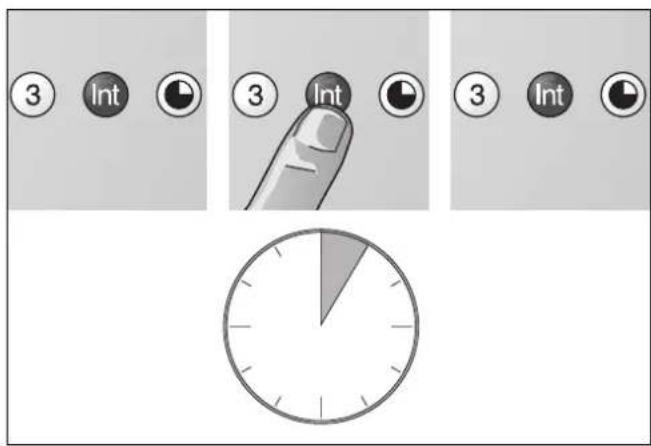

Het nazuigen is op een willekeurige stand mogelijk. Druk eerst op de gewenste toets 1, 2, 3 of "intensief" en druk vervolgens op de toets

Het apparaat zal bij alle standen 10 minuten nazuigen. Na 10 minuten wordt de afzuiging automatisch uitgeschakeld, de verlichting blijft aan.

Interval

Opmerkelijk aan dit apparaat is de interval-functie. Hierbij wordt de afzuigkap automatisch ingeschakeld voor telkens vijf minuten per uur. U kunt deze functie activeren door gelijktijdige bediening van toets 0 en, afhankelijk van de gewenste afzuig- stand, toets 1, 2 of 3.

Deze functie wordt door het afwisselend oplichten van de toets met de betreffende afzuigstand aangegeven .

De interval-functie kan door het indrukken van de 0-toets worden uitgeschakeld.

Het reinigen van de vetfilters

Na een bedrijfsduur van 30 uur knippert het vetfilter-controlelampje F. Het knipperen van het lampje geeft aan dat de vetfilters moeten worden schoongemaakt. De filters kunnen uiteraard ook worden gereinigd, wanneer het controlelampje niet knippert.

Voor het reinigen kunt u de roestvrijstalen vetfilters eenvoudig demonteren:

1 Haal de spanning van het apparaat (bijvoorbeeld door de zekering van de huisinstallatie uit te schakelen).
2 Pak het vetfilter bij de greep vast en duw de schuif naar achteren. Trek vervolgens het vetfilter naar beneden toe uit de houder. Herhaal deze handeling voor de overige vetfilters.
3 De roestvrijstalen vetfilters kunt u in de vaatwasser reinigen op een temperatuur van maximaal 65 °C. Plaats de filters loodrecht in de vaatwasser, zodat er geen etensresten op achterblijven.

Het binnenwerk van de kap kan, wanneer de filters zijn uitgenomen, met een heet sopje worden schoongemaakt.

Pas op!

Let bij het schoonmaken op uitstekende delen aan de binnenkant van de afzuigkap.

Plaats de vetfilters na het reinigen weer in de afzuigkap. Het terugplaatsen van de filters gebeurt in omgekeerde volgorde.

Let op!

De grepen van beide vetfilters dienen na plaatsing zichtbaar te zijn.

Druk op toets F om de bedrijfsurenteller weer op nul te zetten. Het controlelampje van het vetfilter dooft.

Recirculatie

Het actieve-koolfilter bindt de geurtjes bij recirculatie. Bij normaal gebruik (dagelijks 1 tot 2 uur) moet het actieve-koolfilter ongeveer 1 x per jaar worden vervangen.

Indien er geen actieve-koolfilter wordt ingebouwd, kunnen de geurtjes van de wasem niet worden gebonden.

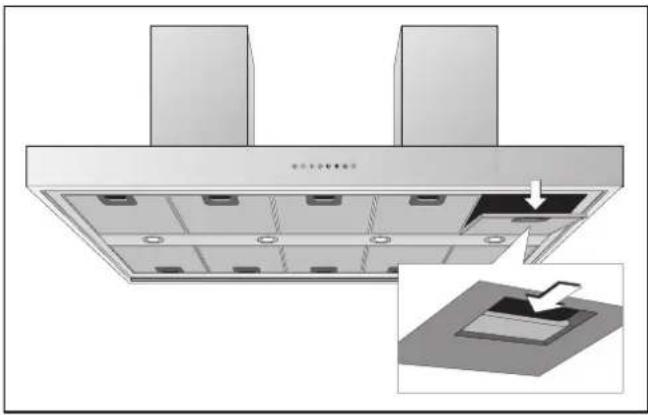

Het vervangen van de actieve- koolffilter

Verwijder het roestvrij stalen vetfilter.

Draai de knoppen van het actieve-koolfilter 90° en haal het actieve-koolfilter eruit.

Bij het plaatsen van het actieve-koolfilter dient dit schuin in het apparaat te worden geschoven totdat het achterste lipje vastklikt. Druk het filter vervolgens naar boven. Draai de knoppen van het actieve-koolfilter 90°.

Plaats het roestvrij stalen vetfilter weer terug in het apparaat.

Het actieve-koolfilter is bij de vakhandel verkrijgbaar. Gebruik uitsluitend originele filters.

Actieve-koolfilters bevatten geen schadelijke stoffen. U kunt deze bij het huisvuil deponeren.

Reiniging van de afzuigkap

Reinig de buitenste delen van de afzuigkap met een mild sopje van afwasmiddel en een zachte doek. Gebruik geen agressieve, bijtende of schurende reinigingsmiddelen. Gebruik ook geen schurende sponzen of borstels.

Onderhoud

Voor alle onderhoudswerkzaamheden moet het apparaat spanningsvrij worden gemaakt.

Bij eventuele storingen dient u eerst de zekeringen in het huis te controleren.

Ligt het niet aan de stroomvoorziening neem dan contact op met uw leverancier of de Gaggenau- klantenservice. Vermeld daarbij het type apparaat (zie het typeplaatje).

Reparaties mogen uitsluitend door een erkend vakman worden uitgevoerd, zodat de veiligheid van het apparaat gewaarborgd blijft. Bij ondeskundig uitgevoerde reparaties vervalt de garantie.

Het vervangen van de lamp

Let op: haal de spanning van het apparaat voordat u een lamp gaat vervangen (schakel de zekering uit)!

Let op: kort na het gebruik kunnen de lampen nog heet zijn! U kunt zich hieraan branden.

1 Verwijder de ring die aan de lampafdekking zit. Opmerking: Let erop dat het glas er niet uitvalt.

2 Trek de lamp eruit.

Defecte lampen mogen alleen worden vervangen door lampen van hetzelfde type! (12 V / 20 W / fitting G4)

Het aanbrengen van de lamp

1 Steek de lamp in de fitting. Let op: raak de halogeenlampen niet met uw handen aan! Gebruik een doek en raak de lamp alleen bij de rand aan.

2 Klik de lampafdekking vast.

3 Sluit het apparaat weer op de netspanning aan!
