KH 17183-2 E - Afzuigkap AMICA - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	AMICA
Model	KH 17183-2 E
Werkingsmodus	Afzuiging of recirculatie
Aantal snelheden	3
Verlichting	Onafhankelijk, aan/uit
Vetfilter	Aluminium, vaatwasmachinebestendig of handwas
Koolstoffilter	Actief, elke 2 maanden vervangen (recirculatiemodus)
Reiniging vetfilter	Minstens eenmaal per maand
Afvoerkanaal	Diameter 120 of 150 mm, maximale lengte 4-5 m
Voedingsspanning	220-240 V
Frequentie	50 Hz
Gebruik	Alleen huishoudelijk
Montagehoogte (elektrische kookplaat)	Volgens technische fiche (meestal 65-75 cm)
Montagehoogte (gaskookplaat)	Volg de instructies van het fornuis
Gewicht	Variabel per model
Normen	Conform aan CE-richtlijnen (Laagspanning, EMC, RoHS)
Garantie	Volgens garantiekaart

Veelgestelde vragen - KH 17183-2 E AMICA

Hoe installeer ik de afzuigkap KH 17183-2 E ?

Volg figuren 3 van de handleiding. Zorg ervoor dat de muur of het plafond het gewicht kan dragen. Voor wandafzuigkappen, respecteer de minimale hoogte boven de kookplaat (zie technische fiche). Sluit het afvoerkanaal aan in afzuigmodus, of installeer het koolstoffilter in recirculatiemodus.

Welke werkingsmodus kiezen: afzuiging of recirculatie?

Afzuiging voert de lucht naar buiten af via een kanaal. Recirculatie stuurt de gefilterde lucht terug de kamer in na passage door een koolstoffilter. Gebruik indien mogelijk afzuiging voor een betere efficiëntie.

Hoe het vetfilter reinigen?

Reinig het aluminium filter eenmaal per maand. Het kan in de vaatwasser of met de hand worden gewassen met een mild reinigingsmiddel. De kleur kan na meerdere wasbeurten veranderen, dit is normaal.

Wanneer het koolstoffilter vervangen?

Het actieve koolstoffilter moet elke 2 maanden worden vervangen, of vaker bij intensief gebruik. Het kan niet worden gewassen en wordt niet geregenereerd.

Welke montagehoogte boven de kookplaat respecteren?

De hoogte staat vermeld in de technische fiche van het apparaat. Voor een elektrische kookplaat is deze meestal 65 tot 75 cm. Voor een gaskookplaat, volg de instructies van het fornuis als een grotere afstand wordt gespecificeerd.

Wat te doen als de voedingskabel beschadigd is?

De kabel mag alleen worden vervangen door de fabrikant, zijn klantenservice of een gekwalificeerd persoon, om gevaar te voorkomen.

Kan ik de afzuigkap gebruiken met open vuur?

Nee, het is ten strengste verboden om gerechten onder de afzuigkap te bereiden met open vuur (flamberen). Open vuur kan het apparaat beschadigen en brand veroorzaken.

Hoe de ventilatorsnelheden instellen?

Gebruik de knoppen (Fig. 4): 1 en 2 voor normaal gebruik, 3 voor een hoge concentratie rook (frituren, grillen). De verlichting gaat aan/uit met de betreffende knop.

Hoe overschakelen van afzuigmodus naar recirculatiemodus?

Bij sommige modellen schakelt u een hendel aan de binnenkant van de afzuigkap om (Fig. 8). Verwijder het koolstoffilter voor afzuiging, of installeer het voor recirculatie. In recirculatiemodus wordt geadviseerd om het luchtgeleidingselement te monteren indien aanwezig.

Waar vind ik de garantie en de klantenservice?

De garantie staat vermeld op de meegeleverde garantiekaart. Voor klantenservice neemt u contact op met de fabrikant of een erkend centrum. Bewaar het aankoopbewijs.

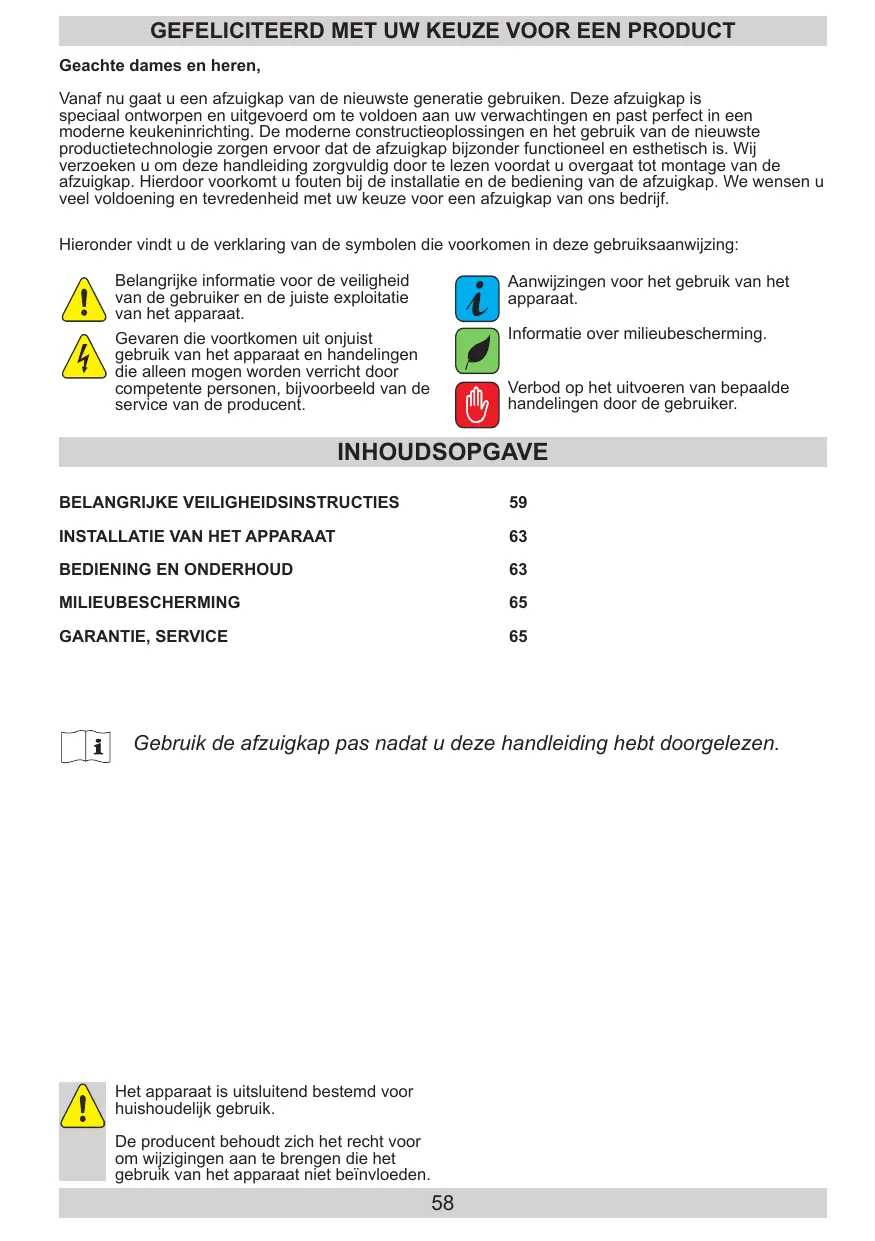

GEBRUIKSAANWIJZING KH 17183-2 E AMICA

Geachte dames en heren,

Vanaf nu gaat u een afzuiqkap van de nieuwste generatie gebruiken. Deze afzuiqkap is special ontworpen en uitgevoerd om te voldoen aan uw verwachtingen en past perfect in een moderne keukeninrichting. De moderne constructieoplossingen en het gebruik van de nieuwste productietechnologie zorgen ervoor dat de afzuiqkap bijzonder fonctioneel en esthetisch is. Wij verzoeken u om deze handleiding zorgvuldig door te lezen voordat u overgaat tot montage van de afzuiqkap. Hierdoor voorkomt u fouten bij de installmente en de bediening van de afzuiqkap. We wensen u veel voldoening en tevredenheid met uw keuze voor een afzuiqkap van ons bedrijf.

Hieronder vindt u de verklaring van de symbolen die voorkomen in deze gebruiksaanwijzing:

Belangrijke informatatie voor de verilgheid van de gebruiker en de juiste exploitation van het apparatus.

Gevaren die voortkomen uit onjuist gebruik van het apparaat en handelingen die alleen mogen worden verricht door competente Personen, bijvoorbeeld van de service van de producent.

Aanwijzingen voor het gebruik van het apparatus.

Informatie over milieubescherming.

Verbod op het uitvoeren van bepaalde handelingen door de gebruiker.

INHOUDSOPGAVE

BELANGRIJKVEVILIGHEIDSINSTRUCTIES 59

Gebruik de afzuigkap pas nadat u deleze handleiding hebt doorgelezen.

Het apparaat isuitsluitend bestemd voor huishoudelijk gebruik.

De producent behoudt zich hetrecht voor om wijzigingen aan te brengen die het gebruik van het apparaat Niet beinvloeden.

• De produit is nicht aansprakelijk voor eventuele schade of brand die is ontstaandoor het apparaat die het resultaat is van het Niet in acht nemen van de aanwijzingenuit deze gebruiksaanwijzinq.
• De' afzuigkap dient voor het verwijderen van keukendampen. Gebruik hem Niet voor andere doeleinden.
• De afzuiigkap als afzui-ginstallatie moet worden aangesloten op een geschikt ventilatie-kanaal (niet aansluiten op schoorsteenkanalen, rookkanalen of afvoerkanalen voor verbrandingsgassen die in gebruik�). Voor de afzuiigkap moet een afvoerkanaal worden geinstalleerd om de lucht maar buiten af te voeren. De lengte van het kanaal (meestaleen buis van 120 of 150~mm ) mag Niet langer� dan 4 - 5m .Ook bij telescoopafzuiigkappen en inbouwaf-zuiigkappen die werken in de absorptiemodus is een luchtafvoerkanaal nodig.

In een afzuigkap ie werkt in de absorptiemodus moet u een actieve-koolfilter aanbrengen. In dat geval is installmentie van een afvoerkanaal voor de lucht Niet nodig. We bevelen dan wel aan om een besturing van de luchtblazer te monteren (alleen schouwkappen).
- De afzuigkap is uitgerust met onafhankelijkeverlichting en een aanzuigventilator die opeen,aantal snelhedenkan worden ingesteld.

• Afhankelijk van de versie is de afzuigkap bedoeld voor permanente bevestiging aan een verticale wand boven een gasfornuis of elektrisch fornuis (schouwkappen en universele kappen); op het plafond boven een gasfornuis of elektrisch fornuis (afzuigkappen voor kookeilanden); aan een verticale wand in keukenmeubels boven een gasfornuis of elektrisch fornuis (telescoop- en inbouwkappen). Controleer voor de montage of dewand-/plafond constructie geschikt is voor montage van de afzuigkap. Sommige afzuigkapmodellen zijn erg zwaar.

• De montagehoogte van het apparaat boven een elektrische kookplaat staat vermeld op de productkaart (technische specificatie van het apparaat). Wanner in de installment-instructie van gastroestellen een grotere afstand staat vermeld, moet u deze aanhouden (Afb. 1a/b/c).

• Het is Niet toegestaan om onder de afzuigkap een vlam op vol vermogen te lately branden. Zet voor het afnemen van de pan de brander op eenkleine vlam. Controller alsijd of de vlam Niet voor bij derand van de pan komt. Ditverozaakt ongewenst energieverlies en onveilige warmteconcentraties.
  Houd continu toezicht als u gerechten bereidt met vetten. Oververhit vet kan makkelijk in brand vliegen.
  Haal steeds de stekker uit het stopcontact voordat u het apparaatschoonmaakt, het filter verwisselt of reparationsuitvoert.
  Maak het anti-vetfilter van de afzuigkap minimaal een keer per maand schoon, odomate een met olie verzadigd filter bijzonder brandhaar is.

• Indien in de ruimte naast de afzuigkap ook andere apparaten worden gebrukt die nicht door elektriciteit worden aangedreven (bijv. ovens op vloeibare brandstoffen, waterverwarmers, geisers), dan要去 zorgen voor voldoende ventilatie (aanvoer van lucht). Er is spreke van veilig gebruik bij gewelijkijdige werkung van de afzuigkap en verbrandingsapparaten die afhankelijk zijn van de lucht in de ruimte, wanner op deplaats waar deze apparatenঃ发展格局d een onderdruk heerst van maximaal 0,004 milli-bar (dit punt geldt nicht wanner de afzuigkap worden gebrukt voor de absorptie van geurties).

• De 'afzuigkap mag nicht dieren als ondersteunung voor personen die zich in de keuken bevinden.

Maak de afzuigkap regelmatig van binnen en van buiten schoon (MINIMAAL EENMAAL PER MAAND, met inachtneming van de aanwijzingen over onderhoud uit deze gebruiksaanwijzing). Als u zich nicht houdt aan de aanwijzingen voor het schoonmaken van de afzuigkap en het verwisselen van de filters, ontstaat brandgevaar.

• Als de voedingskabel beschadigd raakt, dan要去theseervangen worden bij een spezialistische service.
• Zorg ervoor dat het apparaat makkelijk losgekoppeld kan worden van het elektriciteitsnetwork door de stekker uit het stopcontact te trekken of de dipoolschakelaar uit te schakelen.

• Dit apparaat is nicht bestemd voor gebruik door personen (waaronder kinderen) met lichamelijke of geestelijkke beperkingen of personen zonder ervaring met of kennis van het apparaat, tensij dit gebruikplaatsvindt onder toezicht of overeenkomstig de gebruiksaanwijzing van het apparaat, door personen die verantwoordelijkzem bijn voor hun veiligheid.

Zorg ervoor dat u het apparaat Niet door kinderen zonder toezicht kan worden gebruikt.
- Controller of de spanning die staat aangegeven op het typeplatie overeenkomt met de parameters van het elektriciteitsnet op deplaats van aansluiting.
Voorafgaand aan demontage de voedingskabel uitrollen en rechtrekken.
- Attentie! Het verpakkingsmaterial (polyethyleenzakjes, stukken polystyreen etc.) bij het uitpakken buiten het bereik van kinderen houden.

• OPGELET: voordat u de afzuigkap aansluit op het lichtnet dient u altijd eerst te controlleden of de voedingskabel op de juiste wijze is geinstalleerd en of hij tijdens de montageworkzaaamheden NIET bekneld is komen te zitten door de afzuigkap. Wij bevelen aan om de werkking van de afzuigkap te controlleden voordat u begint met de montage.

Montage

Op de afbeeldingen 3... staat stap voor stap weergegeven hoe u het apparaat要去 monteren.

Instelling van de afzuigfunctie van de afzigkap

Bij gebruik van de afzuiqfunctie worden de lucht via een speciale leiding maar buiten aufgevoerd. Bij deze instelling moet u het eventuale koolffilter verwiederen.

Dé afzuigkap is aangesloten op een afvoeropening met behulp van een stijve of flexiblebuis met een dooursnde van 150 mm de 120 mm en speciale buisklemmen die verwirrijkbaar zijn in een winkel met installmentmaterialen.

Laat de aansluiting uitvoeren door een installmenter

Instelling van de afzuigkap voor het absorberen van geuren

Bij deze optie worden de gefilterde lucht weer teruggeblazen in de ruimte door de tweeteijdige openings die zich in het bovenste gedeelte van het afvoerkanaal bevinden.

Bij deze instelling moet u een kooffilter installereren. Ook bevelen wij de instalattie van een stuurmechanisme voor het uitblazen van de lustt aan (verkrijgbaar afhankelijk van het model).

In sommige modellen universe afzuigkappen moet u de hendel aan de binnenkant van de afzuigkap (Afb. 8) omzetten om te schakenenussen normala afzuigen en geurabsorptie. De gefilterde lucht keert terug in de ruimte via de opingenen die zich in het bovenste gedeelte van het apparaat bevinden.

Inbouw- en telescoopafzuigkappen die werken in de absorptiemodus vereisen de montage van een luchtafvoerbuis. Het tweede uiteinde van de buis moet in de ruimte zijn gericht voor de afvoer van gefilterde lucht.

Snelheid van de ventilator

De laagste en middelste snelheid gebruikt u onder normale omstandigheden en als er zich weinig dampen vormen. De hoogste snelheid alleen toepassen als er zich veel keukendampen vormen, bijv. tijdens het bakken of grillen.

BEDIENING EN ONDERHOUD

De besturing van de afzuigkap vindplaats via het bedieningspaneel (Afb. 4)

De velden (1), (2), (3) - dieren voor het inschakelen van de afzuigkap en regeling van de ventilatorsnelheid binnen het bereik van 1 tot 3

Veld "0" - indrukken schakelt de afzuigkap uit
Veld / - dient voor het aan- en uitzetten van de verlichting van de afzuigkap, onafhankelijk van de werking van de motor. Door het kort indrukken van deze knop schakelt u de verlichting aan/uit.

Onderhoud

Regelmatig onderhoud en reiniging van het apparaal garandeert een goeende storingsvrijne werkinq van de afzuigkap en verlenget zich levendsduur. Let er vooral op dat het anti-vetfilter en het actieve koolfilter volgens de aanbevelingen van de produit worden schoongemaakt en verrangen.

Antivetfilter van metaal

Reiniging

Bij normale werkking van de afzuigkap要去 het aluminium antivirusfilter eenmaal per maand worden schoongemaaakt Dit kan in de afwasmachine of met de hand, met behulp van een mild afwasmiddel of vloeibare zoep.

Vervanging

Op afbeelding 5 ziet u hoe u het antivetfilter要去 verrangen.

In sommige modellen is een acrylfilter toegepast. Dit moet minimaal eenmaal per 2 maanden verran-gen worden, of vaker bij intensief gebruik.

Koolfilter (alleen toegepast bij modellen met absorptiefunctie)

Werking - Het actieve-koolfilteruitsluitend gebruiken wannere afzuiigkapniet is verbonden met een ventilatiekanaal. Het actieve-koolffilter absorbert geurtjes totdat het verzadigd is. Het kan Niet gewassen of geregenereerd worden en het moet minimaal eenmaal per 2 maanden verrangen worden, of vaker bij intensief gebruik.

Vervanging

Op afbeelding 6 ziet u hoe u het koolfilter moet ver-vangen.

Reiniging

Normale reiniging van de afzuigkap:

• Gebruik geen vrijnatte doekjes of sponsjes, of een waterstraal;
• Gebruik geen oplosmiddelen of alcohol, hierdoor können gelakte oppervlakten mat worden;
• Gebruik geen bijtende middelen, met name Niet voor roestvrijstalen oppervlakten;
• Gebruik geen harde, ruwe doekjes.

Aanbevolen wordt het gebruik van een vochtig doekje en een neutraal schoonmaakmiddel.

Attentie: Het aluminiumfilter kan verkleuren als het enige malen in de afwasmachine is gewassen. De verwäleuring beteketeng Niet dat het beschadigd is of verrangen moet worden.

Recycling van de verpakking

Het apparatus is beveiligd
tegen transportschade.
Na het uitpakken moet u
het verpakkingsmateriaal
zo verwerken
dat er geen risico voor het
milieu ontstaat. Al het materiaalDat voor de verpak

king is gebruikt is milieuvriendelijk, het kan voor 100% hergebruikt worden:

• Buitenverpakking van karton / folie
  Vormstuk van FCKW-vrij, geschuiimd polystyreen (PS)
  Folie en zakken van polyethyleen (PE)

UITGEBRUIKNAME

Wonneer u het apparaat nicht langer gebruikt, dient u voorafgaand aan de verschrotinge voedings-kabel af te snijden. Dit product is overeenkomstig met de Europese richtlij 2002/96/EG en

de Poolse wet op gebruekte elektrische en elektronische apparatuur gerekt met het symbol van een doorgekruiste verrijdbare afvalbak.

Dit merkteken inormeert dat dit apparaat na afloop van zich levensduur Niet samen met ander huishoudelijk afval verwijderd mag worden.

De gebruiker is verplicht om het aan te bieden bij een inzamelpunt voor gebruikte elektrische en elektronische apparatuur.

Deinzamelende instanties, waaronder lokaleinzamelpunten,winkels en gemeentelijkste instantie vormen een geschikt systeme voor deinzameling van deze apparatuur.

De juiste behandeling van gebruekte elektrische en elektronische apparatuur leidt tot het vermijden van consequenties die schadelijk zijn voor de menselijke gezondheid en de naturuurlijke omgeving en voortkomen uit de aanwezigheid van gevaarlijke bestanddelen en verkeerde opslag en verwerking van dergelijke apparatuur.

GARANTIE, SERVICE

Garantie

De garantieverplichtingen blijken uit het garantiebewijs.

De producent is Niet aansprakelijk voor schade die is veroorzaakt door oneigenlijk gebruik van het product.

Hierbij verklaart de producent, dat het product aan de eisen van de onderstaande Europese richtlijnen voldoet:

Laagspanningsrichtlijn 2014/35/EC
- Richtlijn elektromagnetische compatibiliteit 2014/30/EC
Richtlijn 2009/125/EC
Richtlijn RoHS 2011/65/EC

en over de certificering C en de conformiteitsverklaring voor organen die toezicht op de markt honden beschikt.
