KH 17183-2 E - Kuhinjska napa AMICA - Brezplačna navodila za uporabo

Tip izdelka	Kuhinjska napa
Znamka	AMICA
Model	KH 17183-2 E
Način delovanja	Odvod ali kroženje
Število hitrosti	3
Osvetlitev	Neodvisno, vklop/izklop
Maščobni filter	Aluminij, primeren za pomivalni stroj ali ročno pranje
Ogljeni filter	Aktiven, zamenjava vsaka 2 meseca (način kroženja)
Čiščenje maščobnega filtra	Vsaj enkrat mesečno
Odvodni kanal	Premer 120 ali 150 mm, največja dolžina 4-5 m
Napajalna napetost	220-240 V
Frekvenca	50 Hz
Namen uporabe	Samo za gospodinjstvo
Višina montaže (električna plošča)	V skladu s tehničnim listom (običajno 65-75 cm)
Višina montaže (plinska plošča)	Upoštevajte navodila kuhalne plošče
Teža	Spremenljivo glede na model
Standardi	Skladno z direktivami EU (nizka napetost, EMC, RoHS)
Garancija	V skladu z garancijskim listom

Pogosto zastavljena vprašanja - KH 17183-2 E AMICA

Kako namestiti napo KH 17183-2 E ?

Sledite slikam 3 v priročniku. Prepričajte se, da stena ali strop prenese težo. Pri stenskih napah upoštevajte minimalno višino nad kuhalno ploščo (glejte tehnični list). Priključite odvodni kanal v načinu odvoda ali namestite ogljeni filter v načinu kroženja.

Kateri način delovanja izbrati: odvod ali kroženje?

Odvod odvaja zrak navzven skozi kanal. Kroženje vrača filtriran zrak v prostor po prehodu skozi ogljeni filter. Če je mogoče, uporabite odvod za boljšo učinkovitost.

Kako očistiti maščobni filter?

Očistite aluminijasti filter enkrat mesečno. Lahko ga operete v pomivalnem stroju ali ročno z blagim detergentom. Barva se lahko po več pranjih spremeni, kar je normalno.

Kdaj zamenjati ogljeni filter?

Aktivni ogljeni filter je treba zamenjati vsaka 2 meseca ali pogosteje ob intenzivni uporabi. Ne pere se in se ne regenerira.

Kakšno višino montaže upoštevati nad kuhalno ploščo?

Višina je navedena v tehničnem listu naprave. Za električno ploščo je običajno 65 do 75 cm. Za plinsko ploščo upoštevajte navodila kuhalne plošče, če je določena večja razdalja.

Kaj storiti, če je napajalni kabel poškodovan?

Kabel sme zamenjati samo proizvajalec, njegov servis ali oseba s podobno kvalifikacijo, da se prepreči nevarnost.

Ali lahko napo uporabljam z odprtim plamenom?

Ne, strogo je prepovedano kuhati jedi pod napo z odprtim plamenom (flambiranje). Odprti plameni lahko poškodujejo napravo in povzročijo požar.

Kako nastaviti hitrosti ventilatorja?

Uporabite gumbe (sl. 4): 1 in 2 za običajno uporabo, 3 za močno koncentracijo dima (cvrtje, žar). Osvetlitev se vklopi/izklopi s posebnim gumbom.

Kako preklopiti iz načina odvoda v način kroženja?

Pri nekaterih modelih preklopite ročico v notranjosti nape (sl. 8). Odstranite ogljeni filter za odvod ali ga namestite za kroženje. V načinu kroženja je priporočljivo namestiti element za usmerjanje zraka, če je prisoten.

Kje najti garancijo in poprodajne storitve?

Garancija je podrobno opisana v priloženem garancijskem listu. Za poprodajne storitve kontaktirajte proizvajalca ali pooblaščeni servis. Shranite dokazilo o nakupu.

NAVODILA ZA UPORABO KH 17183-2 E AMICA

V toto pripade je vzduch odvadzany von zvlastnym potrubim. Pri takom nastaveni je nutne odstran'pripadne filtre s aktivnym uhlikom.

Napomene vezane uz uporabu uredaja.

Informacao o zastiti okolisa.

Zabrana obavljanja odreedenih aktivnosti od strane korisnika.

SADRžAJ

VAZNE SIGURNOSNE INFORMACije 67

INSTALACIJA UREDAJA 71

UPORABA I ODRZAVANJE 71

ZASTITA OKOLISA 73

JAMSTVO, POSLIJEPRODAJNE AKTIVNOSTI 73

Preporučena je uporaba vlažne krpe i neutralnih sredstava za pranje.

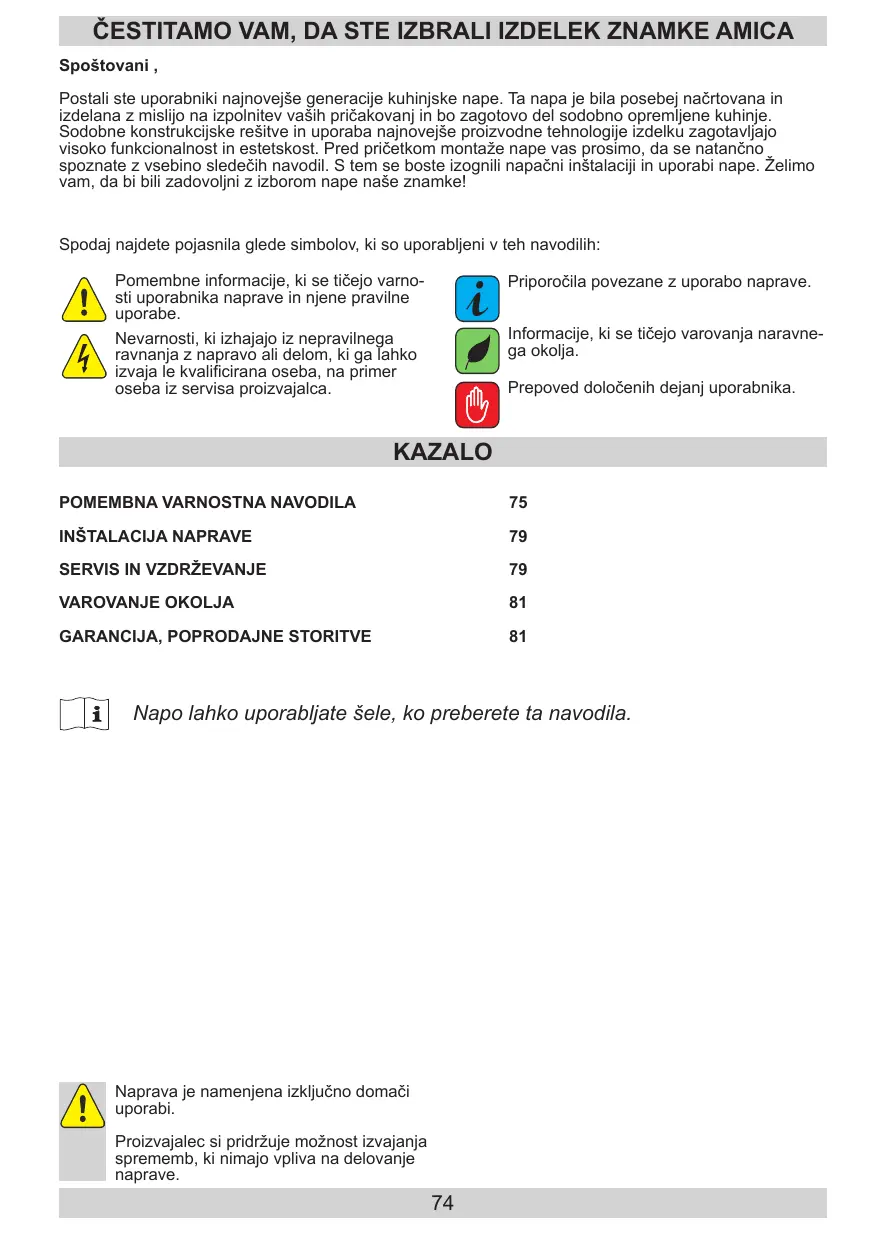

Postali ste uporabniki majnovejse generacione kuhinjske nape. Ta napa je bila posebej načrtovana in izdelana z mislijo na izpolnitev vaših pričakovanj in bo zagotovo del sodobno opremljene kuhinje. Sodobne konstrukcijski rešitve in uporaba majnovejse proizvodne technologije izdelku zagotavljajo visoko funkionalnost in estetskost. Pred pričekom montaže nape vas prosimo, da se natančno spoznate z vsebino sledečih navodil. S tem se boste izognili napacni instalaciji in uporabi nape. Želimo vam, da bi bili zadovolji n zaiborom nape našemke!

Spodaj najdete pojasnila glede simbolov, ki so uporabljeni v teh navodilih:

Pomembne informacije, ki se tičejo varnosti uporabnika naprave in njene prvilne uporabe.

Nevarnosti, ki izhajajo iz nepravilnega ravnanja z napravo ali delom, ki ga lahko izvaja le kualificirana oseba, na primer oseba iz servisa proizvajalca.

Priporocila povezane z uporabo naprave.

Informacije, ki se tičejo varovanja naravnega okolja.

Prepoved dolocenih dejan uporabnika.

KAZALO

POMEMBNA VARNOSTNA NAVODILA 75

INSTALACIJANAPRAVE 79

SERVIS IN VZDRZEVANJE 79

VAROVANJE OKOLJA 81

GARANCIJA,POPRODAJNE STORITVE 81

Napo lahko uporabljate šele, ko preberete ta navodila.

Naprava je namenjena izkliquncno domaciu uporabi.

Proizvajalec si pridržuje možnost izvajanja sprememb, ki nimajo vpliva na delovanje naprave.

Proizvajalec nenosi nobene odgovornosti za eventualno skodo ali pozare, ki bi jih lahko izdelek povzrociI ob neuposteva-nju nasvetov, podanih v spodnijh navodilih.

Kuhnjska napa služi odzračevanju kuhnjskih dimov. Ni primerna za uporabo v druge namene.

Napa, ki je namejena odzračevanju, mora biti povezana s primernim ventilacijskim kanalom (ne sme biti povezan z delujučimi kanali za kamin, dim ali paro). Napa zahteva instalacijo odvodne cevi, po kateri zrak potuje ven. Dolžina cevovoda (najpogosteje cev 120 ali 150mm) ne sme biti daljša od 4-5 m. Odvodna cev je potrebna tudi pri otočnih in vgradnih napah obtočne razligice.

Obtočna napa zahteva instalacijo filtra na osnovi aktivnega oglja. V tem primeru ni potrebna instalacija odvodne zračne cevi, priporoča pa se montaža usmerjevalnika smeri zraka (samo za kaminske nape).

K napi spada neodvisna osvetlitev in izvlečni ventilator z možnostjo nastavitve ene izmed nekaj obratovalnih hitrosti.

• Odvisno od razlicice izdelka, je napa namenjena trdni pritrditvi na vertikalni steni nad plinskim ali elektricnim štedilnikom (kaminske in univerzalne nape); na stropu nad plinskim ali elektricnim štedilnikom (otočne nape); na vertikalni steni v pohistveni vgradnji nad plinskim ali elektricnim štedilnikom (telescopske ali vgradne nape). Pred montažo je potrebno preveriti, če je konstrukcija stene / stropa primerna za instalacijo nape. Nekateri modeli nap so zelo težki.

Višina montaže izdelka nad elektronsko plošco je podana v podatkovni kartici izdelka (tehnčni specifikaciji izdelka). Če je pri navodilih za instalacijo plinskih izdelkov podana večja razdalja, je to treba upostevati (Slika 1a/b/c).

Pod kuhinjskono napo ne smete pustiti odprtega plamena, med odmikanjem posod iz stedilnika pa je potrebno ogenj zmanjsati na minimalni plamen. Vedno je potrebno preveriti, da plamen ne sega prek posode, saj to lahko povzroci nezeleno izgubo energije in nevarno koncentracijo toplote.

Jedi kuhane na maščobi morajo biti pod stalnim nadzorom, saj se lahko pregreta maščoba hitro vname.

Pred vsakrsnim cischenjem, zamenjavo filtra ali pred zaetkom popravljalnih del, je potrebno vtikač izklopiti iz vtičnice.

Maščobni filter kuhinjske nape je po-trebno Čistiti vsaj enkrat mesećno, saj se lahko filter, Če je prežet z maščobov, hitro vname.

Ce se v prostoru poleg nape uporablja druge naprave breze elektricnega napajanja (npr. peci na tekoça goriva, pretočni grelniki vode, grelniki vode na plin) je potrebno zagotoviti zadostno ventilacijo (pritok zraka). Varna uporaba je možna, kadar pri istocasnom delovanju nape in naprav na kurjavo, odvisnih od zraka v prostoru, na mestu instalacije teh naprav zračni tlak znaša največ 0,004 milibara (ta točka ne velja, kadar je uporabljana obtočna kuhinjska napa).

Napa ljudem v kuhinji ne sme sluziti kot povrsina za oporo.

Potrebno je Čistiti tako zunanjost nape kot njeno notranjost (VSAJ ENKRAT MESEČNO, z upoštevanjem nasvetov, ki se tičejo vzdřěvanja, podanih v spodnjih navodilih). Neupoštevanje pravil, ki se tičejo nape oz. menjave filtrov lahko povzroči možnost požara.

Ce je elektricna povezava poškodovana, mora biti zamenjana v specializiranem servisu.

Potrebno je zagotoviti moznost izklopanaprave od elektriche napeljave, bodisi z odklopom vtikača ali izklopom dvopolnegastrika.

• Naprava ni namejena uporabi za osebe (tudi otroke) z omejeno fizično, senzorično ali psihično zmogljivostjo, ali osebam s pomanjkanjem izkušenj ali poznavanja naprave, razen če se to počne pod nadzorom ali v skladu z navodili uporabe naprave, ki jih podaja oseba, ki je odgovorna za njihovovarnost.

Posebej je treba paziti, da naprave ne bi uporabljali otroci brez nadzora odgovornih oseb.
Preveriti je potrebno, ce napetost podana na znakovni tablici odgovarja parametrom napajalnegamesta.
Pred montaço je elektrčni prevodnik potrebno razviti in porav-nati.
Pozor! Embalažnematerialie (polietilenskevrečke, kose polistirena, itd.), je treba pri razpakiranju hraniti izven doseqa otrok.
POZOR: vedno preden napo povežemo je potrebno preveriti, ce je bil napajalni kabel pravilno namescen in NI bil v tekun montaze prescipnjen ali prepognjen. Ne povezujte naprave z elektricno napeljavopred koncem montaze.
Uporaba nape brez montaže aluminija-stih maščobnih filtrov je prepovedana.
- Pod napo je strogo prepovedana priprava Jedi z uporabo odprtega ognja (flambiranje).

V teku nameščanja tehnicih sredstev in sredstev odtoka dima in hlapov, ki se tičejo varnosti, se je potrebno natančno držati navodil, ki jih podajajo odgovorne lokalne oblasti.
POZOR! Vijaki ali utrjevalni elementi, ki niso pritrjeni v skladus temi navodili, lahko povzrocijo nevarnost zdravju aliŽiviljenju.

Montaža

Montaža naprave je korak po koraku prikazana na slikah št. 3...

Nastavitev odzračevalnega načina delovanja nape

Med odzračevalnim načinom delovanja nape se zrak odvaja ven prek posebnega odvoda. Pri tej nastavitvi je potrebno eventualno odstraniti filter na podstavi aktivnega oqlia.

Napa je povezaña z odvodno cejo, ki zrak odvaja ven s pomoçjo trdne ali elasticiene cevi premera 150 ali 120~mm in primernih objemk za cevi, ki jih je potrebno kupiti v prodajalnah z instalacijskimi materiali.

Povezavo mora narediti kvalificiran instalater.

Nastavitev delovanja nape z obtočnim načinom delovanja

Pri tem načinu delovanja se prefiltriran zrak ponov-no vrme v prostor prek obojestranskih odprtin na zgorniji cevi za odvajanje zraka.

Pri tej nastavitvi se mora namestiti filter na podstavi aktivnega oglia oz. se priporoça montaza usmerjevalnika odvajana zraka (dostopnost odvisna od modela).

Pri izbranih modelih univerzalnih nap je potrebno preklopiti vzvod na notranji strani nape (Slika 8), da bi preklopili nacin delovanja iz odzracevalnega na obtochnega. Očišćen zrak se v prostor vrne prek odprtin, ki se nahajajo na zgornjem delu naprave.

Vgradne in teleskopske nape, ki delujej o v obtcnem nacinu zahevajo montazo odtocne cevi za zrak. Drug konec cevi mora biti usmerjen v prostor, prek te se bo odvajal prefiltriran zrak.

Hitrost ventilatorja

Najnižja in srednja hitrost se uporablja pri normal-nih pogojih oz: pri majhni količini dima, majviša hitrost pa nz se uporablja le pri veliki količini kuhinjskih dimov, npr. ob cvrtju ali praženju.

SERVIS IN VZDRŽEVANJE

Upravljanje nape je mogoče prek kontrolnega panela (Slika 4)

• Polja - - služijo regulaciji hitrosti ventilatorj v seriji od 1 do 3,
• Polje za osvetlitev / - služi za vključitev in izključitev luči pri napi, neodvisno od delovanja motorja.

Vzdrževanje

Redno vzdřěvanje in Čišćenje naprave zagotavlja dobro delovanje nape brez okvar in podaljiša njenoživjenjsko dobo. Potrebno je biti posebej pozoren, da se masćobni filter in filter z aktivnim ogljem cisti in menja v skladu s priporočili proizvajalca.

Kovinski mačobni filter

Cischenje

Aluminijasti mascbonbi filter mora biti pri normalnem delovanju nape ocijsen v pomivalnem stroju s po-mocjo nezega detergenta al tekocega mila.

Menjato

Demontaža aluminijastega maščobnega filtr je pri-kazana na sliki 5.

Pri nikateriheimodel je nameščen akrilni filter. Postrebno ga je menjati vsaj enkat na dva meseca ali pogostěje v primuru izjemno intensznivte uporabe.

Filter z aktivnim ogljem (namescen le v primeru obtočne nape)

Delovanje - Filter z aktivnim ogljem se namesca izkljucno takrat, kadar naja ni povezana z ventilacijskim odvodom. Filter z aktivnim ogljem absorbira vonjave vse do zasičenosti. Ni primeren za umivanje, niti za obnovitev in mora biti zamenjan vsaj na dva measca ali pogosteje vprimeru izjemno intenszive uporabe.

Menjava

Demontaza maščobnega filtra z aktivnim ogljem je prikazana na sliki 6.

Osvetlitev

Zamenjava luči je prikrazana na sliki 7. Namestiti je potrebno Žarnice / halagenske Žarnice / diodne module takšnih parametrov, kakršni so pri tistih,ki so bili v naprivo namešceni tovarnisko. Ce slika ne obstaja v navodilih za uporabo,so zamenjava modula osvetlitve lahko izvede le pri pooblaschem servisu.

Cischenje

Obicajno ciscenje nape:

Ne uporabljaite mokrih krp ali gobic, niti vode.
- Ne uporabljate topil ali alkohola, saj lahko ti povzrocijo, da polakirana povrsina postane matirana.
Predvsem za Čišćenje povrsine izdelane iz nerjavecega jekla ne uporabljate korozivnih snovi.
Ne uporabljaje trde, grobe krpe

Priporoča se uporaba vlăžne krpe ali različnih sredstev za pomivanje.

Pozor: Po nekaj pranjih v pralnem stroju se lahko barva aluminijastega filtra spremeni. Spremembarve ne pomeni nepravilnosti, niti ne zahteva zamenjave filtra.

Reciklaza embalaze

Naprava je bila za Čas
transporta zašćitena pred
poskodovanjem.
Prosimo, da po raspakiran
nju naprave odstranite elemente
embalaže na nacin,
ki ne ogroza okolja. Vsi
materiali, uporabljeni za

embalazo, so okolju prijazni, v celoti jih je mozno reciklirati:

Zunanja embalaza iz kartona/ folije
- Oblika iz polistirenske (PS) pené brez CFC
- Folija in vremečke iz polietilena (PE)

UMIK IZ UPORABE

Če izdelka ne bomovec uporabljali, moramo preden ga zavržemo izuporabljenega materiaialodrezati elektrichi kabel. Ta naprava je oznacenskladno z evropsko direktivo 2002/96/EU in poljskim

zakonom o odpadni elektrichi in elektronski opremi s precrtanim zabojnikom za odpadke.

Taka oznaka obvešča, da se zadevne opreme po odrabi ne sme odlagati skupaj z drugimi gospodinjskimi odpadki.

Uporabnik jo je dolžan oddati subjektu, specializiranemu za zbiranje opadne elektricne in elektronske opreme. Ti zbiralci opadkov, v tem lokalna zbirna mesta, trgovine in obcinske enote, tvorijo ustrezni system, ki omogoca sprejem te odrabljene opreme.

Ustreznovravnane z odpadno elektricno in elektronsko opremo pomaga prepreci tizi skodljive posledice, izhajaoce iz prisnotosti v neji nevarinih sestavin in iz neustrezna ga skladischenja in predelave take opreme.

GARANCIJA, POPRODAJNE STORITVE

Garancija

Garancijske storitve skladno z garancijskim listom.

Proizvajalec ne odgovarja za morebitno skodo zaradi nepravilnega ravnanja z izdelkom.

Izjava proizvajalca

Proizvajalec s tem izjavlja, da ta izdelek izpolnjuje temeljne zahteve spodaj navenenih evropskih direktiv:

• nizkonapetostne direktive 2014/35/UE
• direktive o elektromagnetni združljivosti 2014/30/UE
• direkt o okoljsko primerni zasnovi 2009/125/ES
• direkt o RoHS 2011/65/ES

in zato je bil izdelek označen z Č Č ož. je bila zanj izdana uredba o skladnosti, ki je na voljo organom, ki nadzorujejo trg.
