KHF 686 600 S - Kuhinjska napa AMICA - Brezplačna navodila za uporabo

Vrsta izdelka	Kuhinjska napa
Znamka	Amica
Model	KHF 686 600 S
Širina	60 cm
Globina	50 cm
Višina	60-120 cm (nastavljiva)
Neto teža	11 kg
Električno napajanje	230 V / 50 Hz
Moč motorja	180 W
Osvetlitev	LED, 1 x 3 W
Upravljanje	Mehanski drsnik, 3 hitrosti
Maksimalni pretok zraka	540 m³/h
Maksimalna raven hrupa	65 dB(A)
Tip filtra	Aluminijasti maščobni filter (pralen), ogljeni filter (neobvezen)
Način odvoda	Zunanji odvod ali recirkulacija
Energijski razred	C
Vzdrževanje maščobnega filtra	Pomivanje v pomivalnem stroju ali ročno vsak mesec
Zamenjava ogljenega filtra	Vsakih 3 do 6 mesecev glede na uporabo
Varnost	Samodejni izklop, zaščita pred pregrevanjem
Možnost popravila	Nadomestni deli na voljo (motor, žarnica, filtri)

Pogosto zastavljena vprašanja - KHF 686 600 S AMICA

Kako namestiti napo Amica KHF 686 600 S?

Namestitev mora opraviti usposobljen strokovnjak. Prepričajte se, da je razdalja med napo in kuhalno ploščo najmanj 65 cm za električno kuhanje in 75 cm za plinsko kuhanje. Pritrdite stenski nosilec, priključite odvodno cev (če v načinu odvoda) in priključite napravo na 230 V vtičnico.

Kako očistiti maščobni filter?

Aluminijasti maščobni filter očistimo v pomivalnem stroju (kratek program, 60°C) ali ročno z vročo vodo in detergentom. Pred ponovno namestitvijo pustite, da se popolnoma posuši. Priporočljivo je mesečno čiščenje.

Kako zamenjati ogljeni filter?

Ogljeni filter se uporablja v načinu recirkulacije. Ne čisti se in ga je treba zamenjati vsakih 3 do 6 mesecev. Odprite predel pod napo, odstranite stari filter in vstavite novega. Skrbno zaprite.

Zakaj napa hrupi?

Prekomerni hrup je lahko posledica zamašenega maščobnega filtra, nestabilne namestitve ali tujega predmeta v turbini. Preverite filter in ga po potrebi očistite. Če hrup ne preneha, se obrnite na servis.

Kako zamenjati LED žarnico?

LED žarnice so vgrajene in jih je treba zamenjati z združljivo žarnico. Izklopite napajanje, odstranite pokrov, odpnete žarnico in namestite novo (priporočena referenca: LED 3W). Namestite pokrov nazaj.

Ali lahko napa deluje v načinu recirkulacije?

Da, napa lahko deluje v načinu recirkulacije z dodatkom ogljenega filtra (ni priložen). Zrak se filtrira in nato vrne v prostor. Prepričajte se, da je odvodna cev zaprta in da je rešetka za izhod zraka prosta.

Kakšna je sesalna moč?

Napa zagotavlja največji pretok zraka 540 m³/h s 3 nastavljivimi hitrostmi. Moč motorja je 180 W. Hitrost 3 uporabite za močne vonjave, hitrosti 1-2 za običajno uporabo.

Kako nastaviti hitrost?

Drsniški upravljalniki omogočajo izbiro 3 hitrosti. Potisnite drsnik v desno, da povečate hitrost. Položaj 0 ustavi napo. Za osvetlitev uporabite ločeno stikalo.

Kaj storiti, če napa ne deluje?

Najprej preverite električno napajanje (vtičnica, varovalka). Prepričajte se, da je drsnik na hitrosti. Če osvetlitev ne deluje, preverite žarnico. Če nič ne deluje, pokličite strokovnjaka.

Kje najdem nadomestne dele?

Nadomestni deli (motor, žarnica, filtri, gumbi) so na voljo pri servisni službi Amica ali na specializiranih spletnih straneh. Za naročilo uporabite natančno referenco modela KHF 686 600 S.

NAVODILA ZA UPORABO KHF 686 600 S AMICA

Pozorno pročitati upute za uporabu da bismo izbjegli nezgode.

Sa štovanjem

Amica

SIGURNOSNE NAPOMENE

Od danes bodo vsakodnevni opravki preprostejši kot kdajkoli prej. Naprava Ajniskupek izjemno lahke uporabe in popolne učinkovitosti. Ko boste prebrali navodila za uporabo, uporaba ne bo problem.

Naprava, ki je zapustila tovarno, je bila pred pakiranjem na kontrolnih oddelkih natančno preverjena glede varnosti in funkcionalnosti.

Prosimo vas, da si natančno preberete navodila za uporabo preden zaženete napravo. Zagotavljanje usklajenosti z vsebino v navodilih vas bo ščitilo pred neustrezno uporabo. Navodilo je treba shraniti in hraniti tako, da ga boste imeli vedno pri roki.

Skrbno upoštevajte navodila za uporabo, da preprečite kakršnokoli nezgodo.

S spoštovanjem,

Amica

NAVODILA ZA ZAGOTAVLJA- NJE VARNOSTI UPORABE

• Napo lahko uporabljate šele, ko preberete ta na-vodila.
• Naprava je namenjena izključno domači uporabi.
• Proizvajalec si pridržuje možnost izvajanja spre-memb, ki nimajo vpliva na delovanje naprave.
• Proizvájalec ně nosi nobene odgôvornosti za eventualno škodo ali požare, ki bi jih lahko izdelek povzročil ob neupoštevanju nasvetov, podanih v spodnjih navodilih.
• Kuhinjska napa služi odzračevanju kuhinjskih dimov. Ni primerna za uporabo v druge namene.
• Napa, ki je namenjeňa odzračevanju, mora biti povezana s primernim ventilacijskim kanalom (ne sme biti povezan z delujočimi kanali za kamin, dim ali paro). Napa zahteva inštalačijo odvodne cevi, po kateri zrak potuje ven. Dolžina napeljave (najpogosteje cev ∅ 120 mm ali 150 mm) ne sme biti daljša od 4-5 m. Pri teleskopskih in vgradnih napah v obtočnem načinu je zahtevan tudi izhod za odvod zraka.
• Obtočna napa zahteva inštalacijo filtra na osnovi aktivnega oglja. V tem primeru ni potrebna inštalacija odvodne zračne cevi, priporoča pa se montaža usmerjevalnika smeri zraka (samo za kaminske nape).
• K napi spada neodvisna osvetlitev in izvlečni ventilator z možnostjo nastavitve ene izmed nekaj obratovalnih hitrosti.
• Odvisno od različice izdelka, je napa namenjena trdni pritrdityi na vertikalni steni nad plinskim ali električnim štedilnikom (kaminske in univerzalne nape); na stropu nad plinskim ali električnim štedilnikom (otočne nape); na vertikalni steni v pohistveni vgradnji nad plinskim ali električnim štedilnikom (teleskopske ali vgradne nape). Pred montažo je potrebno preveriti, će je konstrukcija stene / stropa primerna za instalacijo nape. Nekateri modeli nap so zelo težki.
• Višina montaže izdelka nad elektronsko ploščo

je podana v podatkovni kartici izdelka (tehnični specifikaciji izdelka). Ce je pri navodilih za instalacijo plinskih izdelkov podana večja razdalja, je to treba upoštevati (Slika 1).

- Pod kuhinjsko napò ne smete pustiti odprtega plamena, med odmikanjem posod iz štedilnika pa je potrebno ogenj zmanjšati na minimalni pla-men. Vedno je potrebno preveriti, da plamen ne sega prek posode, saj to lahko povzroči neželeno izgubo energije in nevarno koncentracijo toplote.

- Jedi kuhane na maščobi morajo biti pod stalnim nadzorom, saj se lahko pregreta maščoba hitro vname.

- Pred vsakršnim čiščenjem, zamenjavo filtra ali pred začetkom popravljalnih del, je potrebno vti-kač izklopiti iz vtičnice.

- Maščobní filter kuhinjske nape je potrebno čistiti vsaj enkrat mesečno, saj se lahko filter, će je prežet z maščobo, hitro vname.

- Če se v prostoru poleg nape uporablja druge, naprave brez električnega napajanja (npr. peči na tekoča goriva, pretočni grelniki vode, grelniki vode na plin) je potrebno zagotoviti zadostno ventilacijo (pritok zrąka). Varna uporaba je možna, kadar pri istočasnem delovanju nape in naprav na kųrjavo, odvisnih od zrąka v prostoru, na mestu instalacije teh naprav zračni tlak znaša največ 0,004 milibara (ta točka ne velja, kadar je uporabljana obtočna kuhinjska napa).

- Napa ljúdem v kuhinji ne sme služiti kot površina za oporo.

- Napa mora biti redno čiščena, tako zunaj kot tudi znotraj (VSAJ ENKRAT MESECNO, z upoštevanjem napotkov, ki se tičejo vzdrževanja iz spodnjih navodil). Neupoštevanje pravil, ki se tiče- jo čiščenja nape oziroma menjave filtrov, lahko povzroči možnost nevarnosti požara.

- Če se poškoduje napajalni kabel, mora biti zamenjan v specializiranem servisu za popravila.

- Potrebno je zagotoviti možnost izklopa naprave od elektricne napeljave, bodisi z odklopom vtikača ali izklopom dvopolnega stikala.

- Naprava ni namenjena uporabi za osebe (tudi ot-roke) z omejeno fizično, senzorično ali psihično zmogljivostjo, ali osebam s pomanjkanjem izku-

šenj ali poznavanja naprave, razen će se to počne pod nadzorom ali v skladu z navodili uporabe naprave, ki jih podaja oseba, ki je odgovorna za njihovo varnost.

- Se posebej je potrebno paziti, da otroci brez nadzora ne uporabljajo naprave.

- Embalažna materiale (polietilenske vrečke, kose polistirena, itd.), je treba pri razpakiranju hraniti izven dosega otrok.

- Vedno pređen napo povežemo je potrebno preveriti, će je bil napajalni kabel pravilno namesčen in NI bil v teku montaže preščipnjen ali prepognjen. Ne povezujte naprave z električno napeljavo pred koncem montaže.

- Uporaba nape brez montaže aluminijastih ma- šcobnih filtrov je prepovedana.

- Pod napo je strogo prepovedana priprava jedi z uporabo odprtega ognja (flambiranje).

- V'teku nameščanja tehnicinih sredstev in sredstev odtoka dima in hlapov, ki se tičejo varnosti, se je potrebno natančno držati navodil, ki jih podajajo odgovorne lokalne oblasti.

- Vijáki ali utrjevalni elementi, ki niso pritrjeni v skladu s temi navodili, lahko povzročijo nevarnost zdravju ali življenju.

- Viseče nape delujejo le v obtočnem načinu odstra-njevanja.vonjav

- POZOR! Ce pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.

- To napravo lahko otroci v starosti 8 let ali več, osebę z omejenimi fizičnimi, senzoričnimi ali psihičnimi sposobnostmi in osebe brez izkušenji ali poznavanja naprave, uporabljajo le kadar so nadzorovane, ali pa so bile poučenę na temo varne uporabe naprave in poznajo možne nevarnosti povezane z uporabo naprave. Otroci se ne smejo igrati z napravo. Ciščenja in vzdrževanja naprave ne smejo izvajati otroci, razen će so že dopolnili 8 let in so pod nadzorom odgovorne osebe.

RAZPAKIRANJE

Naprava je bila za čas transporta za-ščitena pred poškodovanjem. Prosi-mo, da po razpakiranju naprave od-stranite elemente embalaže na način, ki ne ogroža okolja.

Vsi materiali, upôrabljeni za embala- žo, so okolju prijazni, v celotj jih je možno reciklirati, kar je označeno z ustreznim simbolom.

Pozor! Embalažna materiale (polietilenske vrečke, kose polistirena, itd.), je treba pri razpakiranju hraniti izven dosega otrok.

ODSTRANJEVANJE IZRABLJENIH NAPRAV

Ta naprava je označena skladno z evropsko direktivo 2012/19/EU. Taka oznaka obvešča, da se zadevne opreme po odrabi ne sme odlagati skupaj z drugimi gospodinjskimi odpadki.

Upôrabnik jo je dolžan oddati subjektu, specializiranemu za zbiranje odpadne električne in elektronske opreme. Ti zbiralci odpadkov, v tem lokalna zbirna mesta, trgovine in občinske enote, tvorijo ustrezni sistem, ki omogoča sprejem te odrabljene opreme.

Ustržno ravnanje z odpadno električno in elektronsko opremo pomaga preprečiti zdravju ljudi in stanju naravnega okolja škodljive posledice, izhajajoče iz prisotnosti v njej nevarnih sestavin in iz neustreznega skladiščenja in predelave take opreme.

UPORABA

Upravljalni panel kuhinjske nape je predstavljen na sliki 3, za dodatno pripomnjenje pa se nahaja tudi spodaj:

Panel za upravljanje

Ta je opremljen s senzoričnim panelom. Da bi vključili izbrano funkcijo, se dotaknite enega izmed spodnjih polj:

1 Najnižja hitrost (1). To hitrost uporabite pri majhni količini kuhinjskih izparin.
2 Srednje hitrosti (2). To hitrost uporabite pri srednji količini kuhinjskih izparin, na primer pri kuhanju več jedi hkrati.
3 Najnižja hitrost (3). To hitrost uporabite pri največji količini izparin, na primer med praženjem ali uporabo žara.
4 Vklop ali izklop osvetlitve. Osvetlitev dela neodvisno od motorja nape.

Da bi izklopili napo, se dotaknite senzorja aktivnega polja.

Štoparica (zakasnjena izključitev nape)

Ta funkcija je namenjena zakasnjenemu izklopu motorja nape. Uporąbite to funkcijo po koncu kuhanja, da očistite zrak v prostoru izparin. Cas zakasnitve je približno 30 minut. Da vklopite funkcijo zakasnitve, se med delovanjem nape na poljubni hitrosti dotaknite senzorja s trenutno hitrostjo za minimalno 3 sekundi. Senzor začne utripati. Utripanje signalizira pravilno nastavitev časa zakasnitve izklopa. Da izklopite funkcijo zakasnitve prej, se dotaknite senzorja, ki je odgovoren za trenutno hitrost. To je enako, kot da bi napravo izklopili. Če želite nadaljevati z njenim delovanjem, ponovno nastavite primerno hitrost. Funkcija zakasnitve izklopa nape ne povzroči izklopa osvetlitve.

Druge pomembne informacije glede navodil za uporabo nape

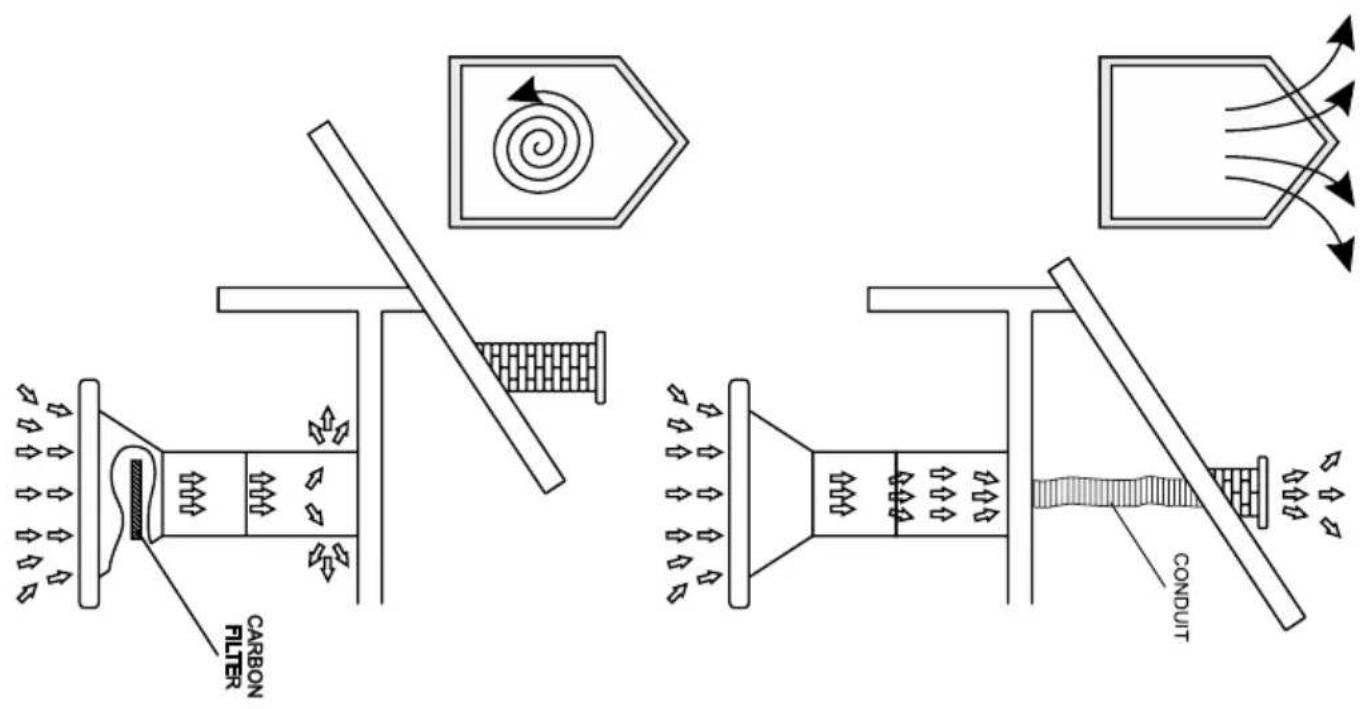

Delovanje v obtočnem načinu: Pri tej opciji se prefiltriran zrak vrača v prostor prek za to namenjenih odprtin. Pri tej nastavitvi je potrebna montaža filtra na osnovi aktivnega olja oziroma se priporoča montaža usmerjevalnika izpihavanja zraka (dostopnost odvisna od modela, najpogosteje nastopa pri kaminskih napah).

Delovanje odzračevanja: Med odzračevalnim načinom delovanja nape se zrak odvaja ven prek posebnega odvoda. Pri tej nastavitvi je potrebno eventualno odstraniti filter na podstavi aktivnega oglja. Napa je povezana z odvodno cevjo, ki zrak odvaja ven s pomočjo trdne ali elastične cevi premera 150 ali 120 mm in primernih objemk za cevi, ki jih je potrebno kupiti v prodajalnah z inštalacijskimi materiali. Povezavo mora narediti kvalificiran instalater.

Hitrost ventilatorja Najnižja in srednja hitrost se uporablja pri normalnih pogojih oz. pri majhni količini dima, najvišja hitrost pa naj se uporablja le pri veliki količini kuhinjskih dimov, npr. ob cvrtju ali praženju.

Pozor (tiče se le univerzalnih nap): Struktura univerzalnih nap zahteva ročno zamenjavo načina delovanja nape. Način spremembe tega načina je ilustriran na sliki 8.

Pozor (tiče se le vgradnih in teleskopskih nap): Vgradne in teleskopske nape, ki delujejo v obtočnem načinu zahtevajo montažo odtočne cevi za zrak. Drug konec cevi mora biti usmerjen v prostor, prek te se bo odvajal prefiltriran zrak.

Pozor: Viseče nape delujejo le v obtočnem načinu.

ČIŠČENJE IN VZDRŽEVANJE

Vzdrževanje

Redno vzdrževanje in čiščenje naprave zagotavlja dobro delovanje nape brez okvar in podaljša njeno življenjsko dobo. Potrebno je biti posebej pozoren, da se maščobni filter in filter z aktivnim ogljem čisti in menja v skladu s priporočili proizvajalca.

• Ne uporabljajte mokrih krp ali gobic, niti vode.
• Ne uporabljajte topil ali alkohola, saj lahko ti povzročijo, da polakirana površina postane matirana.
• Predvsem za čiščenje površine izdelane iz nerjavečega jekla ne uporabljajte korozivnih snovi.
• Ne uporabljajte trde, grobe krpe
• Priporoča se uporabá vlažne krpe ali različnih sredstev za pomivanje.

Pozor: Po nekaj pranjih v pralnem stroju se lahko barva aluminijastega filtra spremeni. Sprememba barve ne pomeni nepravilnosti, niti ne zah-teva zamenjave filtra.

Maščobni filter

Maščobni filter mora biti pri normalnem delovanju nape očiščen v pomivalnem stroju s pomočjo nežnega detergenta ali tekočega mila.

Demontaža maščobnega filtra je prikazana na sliki 5.

Pri nekaterih modelih je nameščen akrilni filter. Potrebno ga je menjati vsaj enkrat na dva meseca ali pogosteje v primeru izjemno intenzivne uporabe.

Ogleni filter

Filter z aktivnim ogljem se namešča izključno takrat, kadar napa ni povezana z ventilacijskim odvodom. Filter z aktivnim ogljem absorbira vonjave vse do zasičenosti. Ni primeren za umivanje, niti za obnovitev in mora biti zamenjan vsaj na 3-4 meseca ali pogosteje v primeru izjemno intenzivne uporabe.

Demontaža maščobnega filtra z aktivnim ogljem je prikazana na sliki 6.

Osvetlitev

Namestiti je potrebno žarnice / halogenske žarnice / diodne module takšnih parametrov, kakršni so pri tistih, ki so bili v napravo nameščeni tovarniško. Zamenjava luči je prikazana na sliki 7. Če slika ne obstaja v navodilih za uporabo, se zamenjava modula osvetlitve lahko izvede le pri pooblaščenem servisu.

GARANCIJA, POPRODAJNE STORITVE

Garancija

Garancijske storitve, skladno z garancijskim listom. Proizvajalec ne odgovarja za morebitno škodo zaradi nepravilnega ravnanja z izdelkom.

Servis

• Proizvajalec izdelka, priporoča, da vsa popravila in regulacijske dejavnosti izvaja tovarniški servis ali servis, ki je avtoriziран od proizvajalca. Zaradi varnostnih razlogov, naprave ne smemo popravliati sami.
- Popravila, ki jih izvajajo osebe, 'ki nimajo zahtevanih'pooblaštil, lahko predstavljajo resno nevarnost za uporabnike naprave.
- Minimalní obvezujíc garancijski rok za napravo, 'ki jo ponuja proizvajalec, uvoznik ali pooblasćeni zastopnik, je naveden na garancijskem listu.
- Naprava izgubi garancijo zaradi nepqoblaščenih adaptacij, predelay, poškodovane plombe ali drugih zascitnih delov opreme ali njihovih delov, pa tudi zaradi drugih šamovoljnih posegov v opremo, ki niso v skladu z navodili za uporabo.

Zahteva za popravilo in pomoč v primeru okvare

Če naprava potrebuje popravilo, je potrebno kontaktirati servis. Naslov servisa in telefonska številka za kontakt se nahajata na garancijskem listu. Preden kontaktirate servis, morate pripraviti serijsko številko naprave, ki je na tablici proizvajalca. Za lažjo uporabo ga zapisite spodaj:

Izjava proizvajalca

Proizvajalec s tem izjavlja, da ta izdelek izpolnjuje temeljne zahteve spodaj navedenih evropskih direktiv:

• nizkonapetostne direktive 2014/35/UE
• direktivé o elektromagnetni združljivosti 2014/30/UE
• direktive o okoljsko primerni zasnovi 2009/125/ES
  • direktive o RoHS 2011/65/ES

in zato je bil izdelek označen z oz. je bila zanj izdana uredba o skladnosti, ki je na voljo organom, ki nadzorujejo trg.
