KH 17183-2 E - Kuchynský odsávač pár AMICA - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	AMICA
Model	KH 17183-2 E
Režim prevádzky	Odsávanie alebo recirkulácia
Počet rýchlostí	3
Osvetlenie	Nezávislé, zapnutie/vypnutie
Tukový filter	Hliníkový, umývateľný v umývačke riadu alebo ručne
Uhlíkový filter	Aktívny, výmena každé 2 mesiace (režim recirkulácie)
Čistenie tukového filtra	Aspoň raz za mesiac
Odvodný kanál	Priemer 120 alebo 150 mm, max. dĺžka 4-5 m
Napájacie napätie	220-240 V
Frekvencia	50 Hz
Použitie	Len pre domáce použitie
Montážna výška (elektrická varná doska)	Podľa technického listu (zvyčajne 65-75 cm)
Montážna výška (plynová varná doska)	Dodržujte pokyny sporáka
Hmotnosť	Variabilná podľa modelu
Normy	V súlade so smernicami EÚ (Nízke napätie, EMS, RoHS)
Záruka	Podľa záručného listu

Často kladené otázky - KH 17183-2 E AMICA

Ako nainštalovať digestor KH 17183-2 E?

Postupujte podľa obrázkov 3 v návode. Uistite sa, že stena alebo strop unesie hmotnosť. Pri nástenných digestoroch dodržte minimálnu výšku nad varnou doskou (pozri technický list). Pripojte odvodný kanál v režime odsávania, alebo nainštalujte uhlíkový filter v režime recirkulácie.

Ktorý režim prevádzky zvoliť: odsávanie alebo recirkuláciu?

Odsávanie odvádza vzduch von cez kanál. Recirkulácia vracia filtrovaný vzduch do miestnosti po prechode cez uhlíkový filter. Ak je to možné, použite odsávanie pre lepšiu účinnosť.

Ako čistiť tukový filter?

Čistite hliníkový filter raz za mesiac. Môže byť umývaný v umývačke riadu alebo ručne jemným čistiacim prostriedkom. Farba sa môže po niekoľkých umytiach zmeniť, čo je normálne.

Kedy vymeniť uhlíkový filter?

Aktívny uhlíkový filter sa musí vymeniť každé 2 mesiace, alebo častejšie pri intenzívnom používaní. Neumýva sa a neregeneruje sa.

Akú montážnu výšku dodržať nad varnou doskou?

Výška je uvedená v technickom liste spotrebiča. Pre elektrickú varnú dosku je zvyčajne 65 až 75 cm. Pre plynovú varnú dosku dodržte pokyny sporáka, ak je uvedená väčšia vzdialenosť.

Čo robiť, ak je napájací kábel poškodený?

Kábel smie vymeniť len výrobca, jeho servis alebo osoba s podobnou kvalifikáciou, aby sa predišlo nebezpečenstvu.

Môžem používať digestor s otvoreným ohňom?

Nie, je prísne zakázané variť jedlá pod digestorom s otvoreným ohňom (flambovanie). Otvorený oheň môže poškodiť spotrebič a spôsobiť požiar.

Ako nastaviť rýchlosti ventilátora?

Použite tlačidlá (Obr. 4): 1 a 2 pre bežné používanie, 3 pre vysokú koncentráciu výparov (fritovanie, grilovanie). Osvetlenie sa zapína/vypína príslušným tlačidlom.

Ako prepnúť z režimu odsávania do režimu recirkulácie?

Pri niektorých modeloch prepnite páčku vnútri digestora (Obr. 8). Odstráňte uhlíkový filter pre odsávanie, alebo ho nainštalujte pre recirkuláciu. V režime recirkulácie sa odporúča namontovať prvok na usmernenie vzduchu, ak je k dispozícii.

Kde nájsť záruku a servis?

Záruka je podrobne opísaná v priloženom záručnom liste. Pre servis kontaktujte výrobcu alebo autorizované centrum. Uschovajte doklad o kúpe.

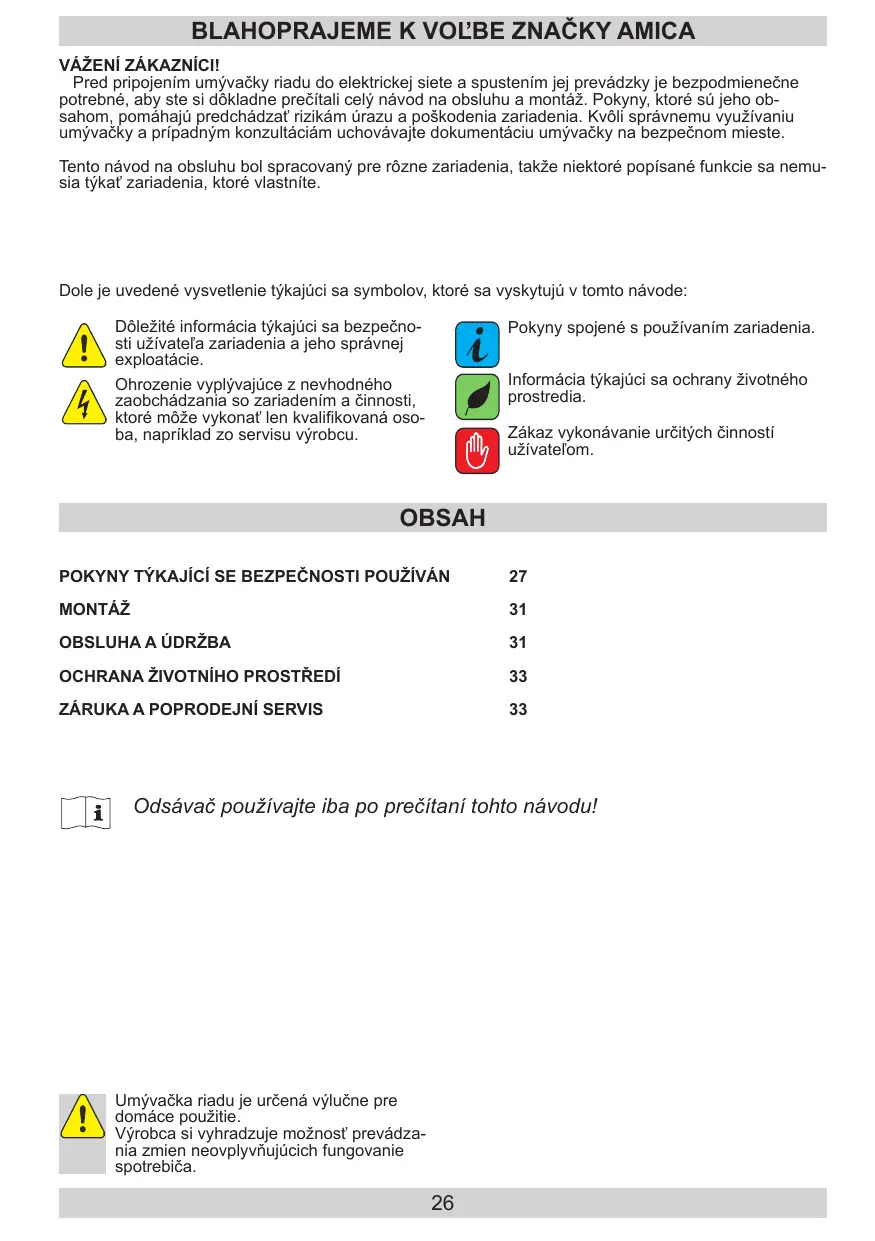

NÁVOD NA OBSLUHU KH 17183-2 E AMICA

Pred pripojením umyvačky riadu do elektrickej siete a spustením jej prevaldžky je bezpodmienečne potrebné, aby ste si dokladne precifitali cély námov na obshluu m aontáž. Pokorny, ktoré sú—hejo obsahom, pomahajú predchádzat rizikám urázam a poskodenia zariadenia. Kvoi spravnemu vyuzivani umyvačky a pripadnym konzultáciém ochovávajte dokumentáciu umyvačky na bezpečnom mieste.

Tento námov na obsluhu bol spracovaný pre rozne zariadenia, takze niedtoré popísané funkcie sa nemusia týkat' zariadenia, ktoré vlastnite.

Dole je uvedené vysvetlenie týkajúci sa symbolov, ktoré sa vyskytuju v tomt námode:

Dóležite informácia týkajúci sa bezpečnosti užívatěla zariadenia a jeho správnej exploatatie.

Ohrozenie vyplyvajuce z nevhodného
zaobchodžania so zariadenim a cinnosti,
ktoré möze vykonat'len kualifikovanova osoba, napríklad zo servisu vyrobcu.

Pokyny spojené s použivanim zariadenia.

Informácia týkajúci sa ochranyŽivotného prostredia.

Zákaz vykonávanie určitych Činností užívatełom.

OBSAH

POKNY TYKAJICI SE BEZPECNOSTI POUZIVAN 27

MONTÁZ 31

OBSLUHA A UDRZBA 31

OCHRANA ZIVOTNIHO PROSTREDI 33

ZÁRUKA A POPRODEJNÍ SERVIS 33

Odsávač používajte iba po prečitani tohto námodu!

Umyvačka riadu je určená výlucne pre domáce použitie.

Vyroba csi vyhradzuje moznost'prevadzania zmiem neovplyvnujucich fungovanie spotrebica.

Vyrobca nenesie ziadnu zodpovednost za eventualsekody alebo poziare sposobené zariadenim a vyplvajucim z nedodrozovaniaPokynov uvedenych v toto navodu.

Kuchynsky odsavoč sa používa na odstraṇovanie kuchynskych pár. Nepoužívajte ho na iné účely.

• Odsávač, ktorý funguje v režime odt'ahu, pripojte k prislušnému ventiláčnému potrubiu (nepripájajte ku komínovým, dymovým alebo spalinovým potrubiam, ktoré su v prevádzke). Odsávač vyžaduje instaláciu potrubia, ktoré odvádza vzduch smerom von z miestnosti. Dlžka potrubia (najcastejsie rúrka Ø 120 alebo 150mm) nesmie byt dlhšia ako 4-5 m. Potrubie, ktoré odvádza vzduch je taktiéž nutné pri teleskopickych a nábytkovych digestoroch v prevádkovom režime pohlcovаča.

• Odsávač, ktorý je v prevádkovom režime pohlcovača vyžaduje instaláciu filtra s aktivnym uhlím. V tomto prípade sa nevyžaduje instalácia potrubia odvázajúceho vzduch von, odporúča sa však montáž usmernovača prúdu vzduchu (iba kominové odsávače).
• Odsávač má nežavíslé osvetlenie a tiež odtáhový ventilátor s možnost'ou nastavit'{jednu z niedkol'kych rychlostí otáčania.

V závislosti na verzii zariadenia je odsávač určeny na trvale pripevnenie na zvislú stenu nad plynovým alebo elektrickým sporákom (komínove a univerzálne odsávače); na strop nad plynovým alebo elektrickým sporákom (ostrovné odsávače); na zvislú stenu v zabudovanom nábytku nad plynovým alebo elektrickým sporákom (teslekopické a vstavané odsávače). Pred instalaciou sa uistite, Či konštrukcia steny / stropu je dostatočná na udržanie odsávača. Niektoré modely odsávačov sú vel'mi t'ažké.

Vyska instalacie zariadenia nad elektrickou varnou doskou je uvedená v liste vyrobku (technickej špecifikácii zariadenia). Ak je v námode na instaláciu plynovych zariadení uvedenávacšia vzdialenost,je potrebné to vziat do uyahy (obr. 1a/b/c).

• Pod kuchynskym odśavočom nenechávajte otvorený ohečn, pri vyberani riadu z horákunastavte minimálny plamečn. Vždy skontrolujte, Či plamečn nepresahuje poza riad, pretože to spôsobuje nežiaduce straty energia a nebezpečné koncentráciu tepla.

• Jedlá pripravované na tukoch musia byt neustále dohliadané, pretože priliš zahriaty tuk sa može vznietit.
  Pred každou operaciou cistenia alebo výmeny filtrà alebo pred začiatkom opráv, vytiahnite zástrčku spotrebica zo zásuvky.
  Cistenie hliníkového filtra, je potrebné vykonávat' prinajmenšom raz na mesiac, v suvislostis existujúcim rizikom požiaru (nasytený tuk je l'ahko zápalny).

Ak sa v miestosti, okrem kuchynského odsávača, expoatuje aj iný spotrebič s neelektrickým napájaním (napr. pece na tekuté palivo, prietokové ohrievače, termy), je nutné zabezpečit postacujúcuventiláciu (privod vzduchu). Bezpečná expoatacia je možná, ked' pri sučasnej práci kuchynského odsávača a spal'ujúcich zariadení, ktoré su závislé na vzduchu v miestnosti, v miesto nastavenia tychto zariadení je podtlak majvšëie 0,004 milibaru (tento bod neplatí, kedy je kuchynský odsávač použivaný ako absorbent zapachov).

• Odsávač nemoźte slúžit' ako plocha podpory pre osoby nachadzajúce sa v kuchyni.

• Odsávač musí byt' casto Čisteny jak zvnútra, tak i zvonka (NAJMENEJ RAZ MESAÇNE, pri dodržovaniePokynov týkajúcich sa udrzby, uvedenych v tomtó námodu). Nedodržovanie zásad týkajúcich sa Čistenie odsávača, ak oj výmeny filtrov moze spósobit' vznik ohrozenia požiarom.

• Ak napájaćí kabel bude poškodený, to musí byt vymenény v špecializovanom opravárenskom podniku.

• Je potreba zabezpečit možnost odpojenia spotrebica od elektrickej siete vytiahnutim zástrčky alebo vypnutim dvojpołového vypínača

• Toto zariadenie nie je prisposobené k používaniu osobami (v tom det'mi)s obmedzenou fyzickou, zmyslovou alebo psychickou schopnost'ou alebo osobami s nedostatočnými skúsenost'am a znalost'ami zariadenia, iba ak je uskutočnované pod dohladom alebo v sulade s navodom používania zariadenia, odovzdanom osobami odpovedajúcimi za ich bezpečnost'.

• Je potreba venovat'zvlăstnu pozornost' tomu, aby spotrebic nepoužívali deti ponechané bez dohl'adu

• Skontrolujte, Či napătie uvedené na vyrobnom štítku odpovedá miestnym parametrom napájania.
  Pred montážou Rozviñte a narovnajte sietový kabel

• Pozor! Obalovy material (polyetylenové vrecúška, kúsky polystyrene nu a pod.) treba počas rozbálovania udržovat mimo dosahu detí.

• UPOZORNENIE: predripojenim odsávača k sietovému napajaniu vždy skontrolujte, ā bol napajaci kabel správnene nainstalovaný a āi NE-BOL pritlačeny odsávačom počas montážnych prac. Nenapajajte spotrebiče na elektrickou siet',Pokial' nebola uplne dokoněné jeho instálácia.

Montáz zariadenia krok za krokom je znázornená na obrázkoch 3...

Nastavenie digestora na režim odsávania

Digestor je pripojeny k ventilacnemu otvoru odvadzajucemu vzduch von z miestnosti pomo-cou pevného alebo pruzného potrubia s priemerom 120 mm a správnych objimok k totuto potru-biu, ktoré su dostupné v obchodoch s instalačnymi materiálmi.

Pripojenim je nutné poverit kvalifikovanú osobu.

Nastavenie digestora na režim filtrácie

V toto pripade sa prefiltrovany vzduch vracia spat do miestnosti prostrechnictvom vyrezov umiestnennych po oboch stranach horneho komina.

Pri vybránych modeloch univerzálnych odsávačov je potrebne prepnut páčku vo vnútri odsávača (obr. 8), aby ste mohli prepnut prévázkový režim z od'tahoveho na režim pohlcovača zapachov. Vycistény vzduch sa vráti do miestnosti cze olvory, ktoré sa nachádzaju v hornej Časti zariadenia.

Odsávačné nábytkové a teleskopické, ktoré funguju v režime pohlcováča vyžadujú montáž potrubia, ktoré odvázá nazmduch. Druhý koniec potrubia je potrebné nasmrovat do miestnosti, tadial' bude odvázán y prefiltrovány vduch.

Rychlosti ventilatoria

Najnižsia a prostredná rychlost slúzia na prevadzku za normalnych podmienok a na odstra-novanie nízkych koncentráci pár, kym majvyšsia rychlost slúzi len na odstránovanie vysových koncentráci kuchynskych pár, napr. počas vyprážania alebo grilovania.

OBSLUHA A UDRZBA

Ovladanie odsavače sa vykonáva pomocou ovladacieho panela (obr. 4)

0 -Zapnutie / vypnutie
- prva rychlost' motora, dioda svieti,
- druhá rychlost' motora, dióda svieti,
- tetria rychlost' motora, dióda svieti,
/ -zapnutie / vypnutie osvetlenia.

Táto regulária umoznjue zvolenie optimálnej rychlosti ventilatóra pre potreby expoatacie s minimálou hodnotou hluku.

Udrzba

Regulaarna udrzba a cistenie spotrebica zabezpeci dobrou a bezpruchovou praci kuchynskeho odsavaca,ako aj predlji jeho trvanlivost. Je nutne venovat spezialnu pozornost, aby tukové aj uhlikové filtr boi vymieñané v sulade s odporucanim

Hliníkovy protitukovy filter je potrebné Čistit' kážd'y mesiac poča normalnej prevadzky odsavace, v umývačke riadu alebo rùcne s použitim jemného Čistaceho prostriedku alebo tekuteho mydia.

Vymena

Uhlikovy filter (použivaný iba vo verzii pohlcovača)

Uhlíkový filter sa používa výlucné vtedy, kěd ośávač nie je pripojenyk ventiácnému kanálu. Filter s aktivný umhím má schopnost absorbovania pachov až do svojho nasytenia. Nie je tiež vchodné do umtyia ani k regeneráci a musi byt yvmieñany majmenej jegénkrát na 2 mesiac alebo castejsie v pripade vynimocne intenzivenho používania.

Vymena:

Odporuca sa použivanie vlhkej handričky aneutralnych mycích prostriedkov.

Pozor: Po niedko umyvanie v umyvačke, filter mõze zmenit' farbu. Zmena farby nezmână zlyhanie a faru.

Recyclcplace obalu

Vyrobca tymto vyhlasuje, ze vyrobok spiña dôležité poziadavky nasledujúcich europskych smernić:

• smernica pre nízke napätie 2014/35/EC
• smernica elektromagnetickej kompatibility 2014/30/EC
  smernica ErP - 2009/125/EC
• smernica RoHS 2011/65/EC

a preto vyrobok ziskal označenie C a bolo pren vydané Vyhlásenie o zhode, a toto vyhlásenie bolo spristupné organom obchodnej inspekcie.
