Producttype	Afzuigkap eiland
Merk	FABER
Model	CUBIA ISOLA PLUS
Gebruikswijze	Afzuigend (afvoer) of recirculatie (koolstoffilter)
Materiaal behuizing	Roestvrij staal en glas (afhankelijk van versie)
Aantal snelheden	3 snelheden + intensive stand (10 min)
24U-functie	Ja – 10 min afzuigen per uur op snelheid 1
Vertragingsfunctie	Ja – automatische uitschakeling na 30 minuten
Verlichting	2 halogeenlampen van 20 W elk
Metalen vetfilters	Vaatwasbestendig
Actief koolstoffilter	Niet wasbaar, elke 4 maanden vervangen (indicator FC)
Voeding	220-240 V ~ 50/60 Hz
Elektrische klasse	Klasse I (aardverplichting)
Minimale veiligheidsafstand	650 mm tussen kookplaat en afzuigkap
Diameter afvoerkanaal	120 mm of 150 mm
Afstandsbediening	Optioneel (niet meegeleverd, batterijen LR03-AAA)
Installatietype	Plafondmontage (eiland) op telescopisch frame
Buitenonderhoud	Vochtige doek en neutraal reinigingsmiddel

Veelgestelde vragen - CUBIA ISOLA PLUS FABER

Hoe installeer ik de afzuigkap CUBIA ISOLA PLUS?

De installatie moet worden uitgevoerd door een professional. De afzuigkap wordt aan het plafond bevestigd met behulp van het telescopisch frame. Volg het meegeleverde boorschema. De diameter van het afvoerkanaal moet 120 mm of 150 mm zijn. Houd een minimale afstand van 650 mm aan tussen de kookplaat en de afzuigkap.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand is 650 mm. Sommige modellen kunnen lager worden geïnstalleerd, raadpleeg de specifieke instructies.

Hoe reinig ik de metalen vetfilters?

De metalen filters kunnen in de vaatwasser of met de hand worden gewassen met een neutraal reinigingsmiddel. Ze moeten worden gereinigd wanneer het symbool FG op het scherm verschijnt, of ten minste elke 2 maanden. Laat ze volledig drogen voordat u ze terugplaatst.

Wanneer moet het actieve koolstoffilter worden vervangen?

Het koolstoffilter kan niet worden gewassen of geregenereerd. Het moet worden vervangen wanneer het symbool FC op het scherm verschijnt, of ten minste elke 4 maanden. Het verzadigingsalarm moet tijdens de installatie worden geactiveerd voor recirculatieversies.

Hoe reset ik de verzadigingsindicator van de filters?

Zet de afzuigkap en het licht uit. Als de 24U-functie actief is, schakel deze dan uit. Houd de toets E ongeveer 3 seconden ingedrukt om het alarm te resetten. Voor het koolstoffilter houdt u de toets D 5 seconden ingedrukt (met alle verbruikers uit).

Hoe vervang ik de halogeenlamp?

Draai de 2 schroeven los die de lamphouder bevestigen. Verwijder de oude lamp en vervang deze door een nieuwe van hetzelfde type (20 W halogeen). Zorg ervoor dat beide pinnen goed in de gaten van de houder zitten. Draai de houder weer vast.

Wordt de afstandsbediening meegeleverd met de afzuigkap?

Nee, de afstandsbediening is een optie. Deze kan apart worden aangeschaft en gebruikt alkalinebatterijen LR03-AAA (1,5 V). Hiermee kunt u de afzuigkap op afstand bedienen.

Wat moet ik doen als de afzuigkap niet aangaat?

Controleer eerst of de afzuigkap goed is aangesloten en of de stroomonderbreker niet is uitgeschakeld. Zorg ervoor dat het bedieningspaneel goed gesloten is. Als het probleem aanhoudt, neem dan contact op met de technische dienst van FABER.

Hoe activeer ik de 24U-functie?

Druk op de toets E. De afzuigkap werkt dan op snelheid 1 gedurende 10 minuten per uur. Het symbool 24 wordt weergegeven en er knippert een punt rechtsonder. Om uit te schakelen, drukt u nogmaals op E.

Kan de afzuigkap worden gebruikt in recirculatiemodus?

Ja, de afzuigkap kan worden gebruikt in recirculatieversie (filtratie). Installeer in dat geval de flensreductor en het actieve koolstoffilter. De lucht wordt gefilterd en terug de ruimte in gestuurd. Zorg ervoor dat het afvoerkanaal niet is geblokkeerd.

GEBRUIKSAANWIJZING CUBIA ISOLA PLUS FABER

Deze gebruiksaanwijzing geldt voor verschilnde uitvoeringen van het apparaat. Het is möglich dat er een aantal kenmerken worden beschreiben die Niet van toepassing zich op uw apparaat.

INSTALLATION

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste ofiet overeenkomstig de regels der kunst uitgevoerde installations.

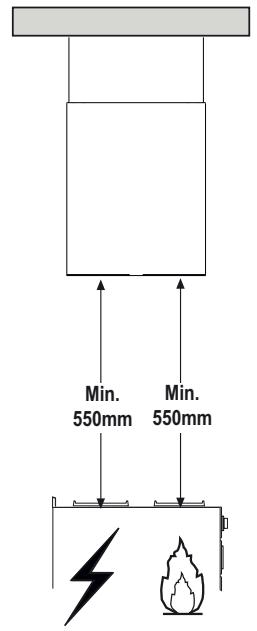

• De minimale veiligheidsafstandussen de kookplaat en de wasemkap bedraagt 650 mm (sommige modellen kuren lager worden geinstalleerd, raadpleeg de paragrafen afmetingen en installment).
• Controller of de netspanning correspondiert met de spanning die aangegeven is op het plaatie aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektricitetsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuiilaat door middel van een leiding met een diameter van 120mm of groter. De leiding moet een zo kort maybe route afleggen.
• Sluit de wasemkap Niet aan op afvoerijpen van rook die geproduerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wassemkap als apparaten die Niet op elektricitieit werkken (bijvoorteeld gasapparaten) worden gebruikt,要去 ervoor worden gezorgd dat het vertrek voldoende geventileerd worden. Indien de keuken geen gat in de buitenmuur hebelt om de aanvoer van schone lucht te garanderen, dient dit gemaatkt te worden. Een juist gebruik zichder gesaven worden verkreten runawaye der maximale onderdruk in het vertrek Niet hoger is dan 0,04 mbar.
• Om elk risico te voorkomen要去en beschadigde voedingskabel door de fabrikant of door de technische servicedienst worden verrangen.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasmkap terwijl.Deze in werkig is.
  Regel de vlammen altijd zo dat ze Niet langs de pannen omhoogkomen.
• Controller frituurpannen tijdens het gebruik: de oververhitte olie zou vlam konnen vatten.
• Er mag nicht onder de afzuiigkap geflambeerd worden; brandevaar
• Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte psychische, sensoriene en geestelijkke vermogens, of door Personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geinstruerd over het gebruik van het apparaat door Personen die verantwoordelijk racism voor hun verilheid.
• Kinderen要去en worden gecontrolerd om er zeker van teল met het apparaat spelen.
• LET OP: de toegankelijkke onderdelen können erg warm worden als ze met kookap paraten worden gebruikt."

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijdijd vrij en nauwgezet uit, volgens de aanbevolen intervallen (Brandgevaar).
• Om de oppervlakken van de kap schoon te makes is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudaefal mag worden behandeld. Het moetECHter naar een plaats worden gebracht waar elektrische en elektronische apparatusur wordt gerecycled. Als u ervoir zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u maybeik voor mens en milieu negatieve gevolgen die zich zouden kuren voorden in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de diest belast met de verwijdering van huishoudaefal of de winkel waar u het product heb gekocht.

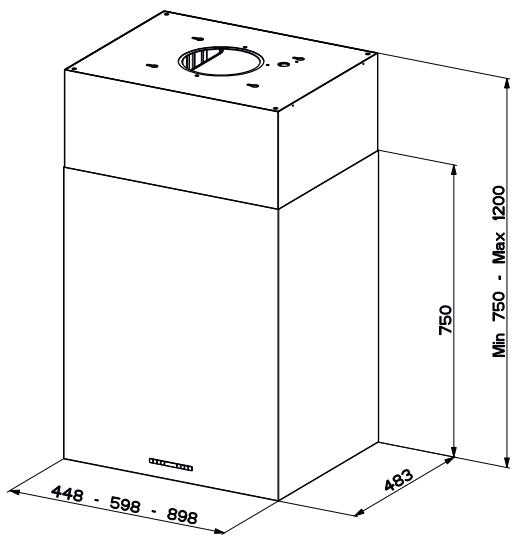

Buitenafmetingen

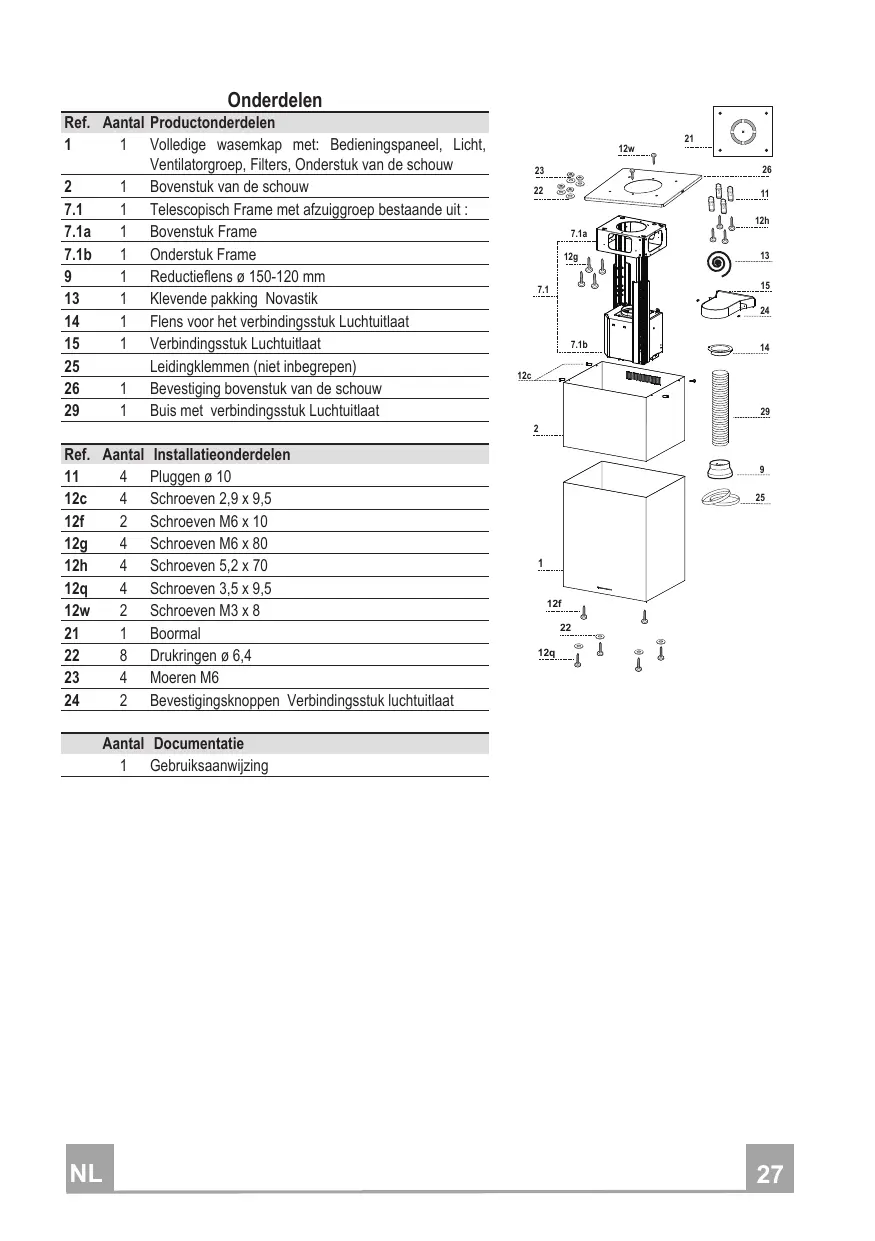

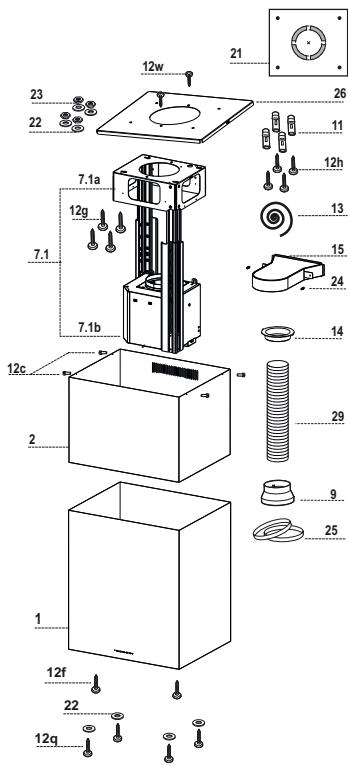

Onderdelen

Ref.	Aantal	Productonderdelen
1	1	Volledige wasemkap met: Bedieningspaneel, Licht, Ventilatorgroep, Filters, Onderstuk van de schouw
2	1	Bovenstuk van de schouw
7.1	1	Telescopisch Frame met afzuiggroep bestaande UIT :
7.1a	1	Bovenstuk Frame
7.1b	1	Onderstuk Frame
9	1	Reductieflens ø 150-120 mm
13	1	Klevende pakking Novastik
14	1	Flens voor het verbindingsstuk Luchtuitlaat
15	1	Verbindingsstuk Luchtuitlaat
25		Leidingklemmen (niet inbegren)
26	1	Bevestiging bovenstuk van de schouw
29	1	Buis met verbindingsstuk Luchtuitlaat

Ref.	Aantal	Installatieonderdelen
11	4	Pluggen ø 10
12c	4	Schroeven 2,9 x 9,5
12f	2	Schroeven M6 x 10
12g	4	Schroeven M6 x 80
12h	4	Schroeven 5,2 x 70
12q	4	Schroeven 3,5 x 9,5
12w	2	Schroeven M3 x 8
21	1	Boormal
22	8	Drukringen ø 6,4
23	4	Moeren M6
24	2	Bevestigingsknuppen Verbindingsstuk luchtuitlaat

Aantal Documentatione

1 Gebruksaanwijzing

Gaten boren in plafond/plank en bevestiging frame

GATEN BOREN IN PLAFOND/PLANK

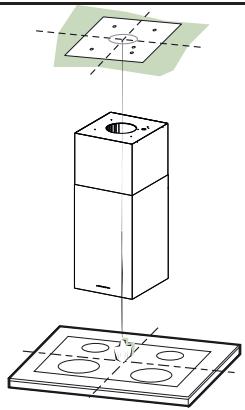

• Teken met behulp van een looddraad op het plafond/de draagplank het midden van de kookplaat af.
• Houd de bijgeleverde boormal 21 gegen het plafond/de plank, en LAST het midden hiervan samenvallen met het afgetekende punt en lijn de assen van de boormal uit met de assen van de kookplaat.
• Teken de middelpunten van de gaten van de boormal af.

• Boor gaten in de afgetekende punten:

• Plafond van massief beton: volgens de gezbruike betonpluggen.

• Plafond van steen met luchtkamer, met resistente dikte van 20mm : 10mm . (schuif on-middelijk de bijgeleverde pluggen 11 in de gaten).
• Plafond van houten balken: afhankelijk van de gebruikte houtschroeven.
• Houten planken: 0.7 ~mm .
• Doorvoer van de elektrische voedingskapel: 0.15mm .

• Luchtuitlaat (Afzuigversie): overeenkomstig de diameter van de verbinding met de afvoerleiding maar buiten.

• Zet de twee schroeven vast in kruisvorm, maar LAST een ruimte vrij van 4-5 mm:tussen de schroef en het plafond:

• voor massief beton, betonpluggen, Niet bijgeleverd.

• voor bakstenen muur met luchtkamer, met een résistente dikte van ongeveer 20mm , worden de schroeven 12h bijgeleverd.
• voor houten balken, 4 houtschroeven, Niet bijgeleverd.
• voor houten plank, 4 schroeven 12g met ringen 22 en moeren 23, bijgeleverd.

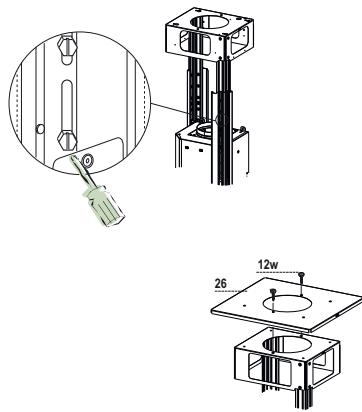

BEVESTIGING FRAME

Als U de hoogte van het frame wil bijpassen, gaat U als volgt te werk :

• Schroef de schroeven los die de twee kolommen met elkaar verbinden.
• U verzet het frame tot op de gewenste hoogte en U draait de schroeven opnieuw vast.
  Maak met de 2 schroeven 12w (M3 x 8) het bevestigingspunt van het bovenstuk van de schouw 26 vast aan het bovenstuk van het frame.
• Til het frame op,plaats de haken over de schroeven en schuif verder tot de schroeven blokkeren. Nu blijft het frame alleen hangen.
• Schroef deze twee schroeven goed aan en zet ook de andere twee bijgeleverde schroeven vast op de bovenste staat;

Vooraleer U de schroeven definitief vastschroeft, kan U nog wat bijpassen door het frame rond te draaien. Let wel op dat de schroeven Niet uit de bevestigingshaken schuiven.

• Nu kan U de 4 verdigeidsschroeven vastzetten; U gaat als volgt te werk:

• Boor een gat van 10 mm in het plafond; gebruik hiervoor de gaten aan de zichkant van het bevestigingspunt van het bovenstuk van de schouw.

• Plaats de 4 bijgeleverde pluggen in de gaten.

• Plaats de bijgeleverde drukringen rond de schroeven en schroef.Deze goed aan.

• De bevestiging van het frame moet zowel berekend zijn op het gewicht van de wasemkap, als op de druk die veroorzaakt worden door eventuele stoten gegen de zichkant van het gemonteerde apparaat. Controller na het bevestigen van het frame of de basis stabel genoeg is, ook als er gegen het frame worden aangeduwd.

• Als het plafond Niet stevig genoeg is op deplaats waar de wasemkap worden opgehangen, dient de installmenter het plafond te verstivigen met platen en tegenplaten die goed bevestigd worden aan delen met een resistente structuur.

LUCHTUITLAAT AFZUIGVERSIE

Bij installmentie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buizame leiding van 150 of 120mm , maar keuze van de installmenteur.

• Voor verbinding met een leiding van 0120 ~mm ,要去 de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
  Maak de buis vast met geschikte buisklemmen 25 (niet inbegrenp).
• Verwijder de eventuele geurfilters met achieve koolstof.

LUCHTUITLAAT FILTERVERSION

• Breng de reductieflens 9 aan op de uitlaat van de afzuiiggroep.
• Plaats de klevende pakking Novastick 13 op het verbindingsstuk van de luchtuitlaat 15 en zet het vast op het bovenstuk van het frame met de 2 bevestigingsknoppen 24.
• Plaats de flens 14 op het verbindingsstuk van de luchtuitlaat 15.
• Verbind de twe uitlaten met de verlengbuis 29 voor de lucht-uitlaat.

Montage van de Schouw en Bevestiging van de Wasemkap

• Plaats de bovenste schouw en bevestig hem aan de bovenkant met de bijgeleverde schroeven 12c (2,9 x 9,5) aan de koppeling van de bovenste schouw.

Filterversie

• Verzeker U ervan dat het verbindingsstuk van de luchtuitlaat 15 overeenstemt met het luchtrooster van de schouw.
• Als dit nicht zo is, moet U de schouw even verwijderen en de positie van het verbindingsstuk van de luchtuitlaat 15 bijpassen; monteer daarna de onderdelen opniewozoals hiervoor beschreiben.

Voordat U de wasemkap aan het frame vastmaakt,要去 U:

• Schroef de 2 schroeven 12f voor de helft vast op de zichkant onderaan het frame ter hoogte van de 2 al aanwezigige gaten.
• Het aanzuigpaneel openen door het maar beneden te trekken.
• Het paneel van de wasemkap loshaken door de hefboom van de bevestigingspen te verschuiven.
• De vetfiltersuit de wasemkap verwijderen.
• De eventuele geurfilters met actieve koolstof verwijderen.
• Til de afzuigkap op en klem de schroeven 12f tot de aanslag in de gaten (ref. A).
• Bevestig de afzuigkap van onderaf met de 4 bijgeleverde schroeven 12q en 4 sluitingen 22 aan het frame (ref. B) en haal alle schroeven definitief aan.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening zusammen de contacten van tenminste 3mm .
• Open het afzuigpaneel en de vetfilters, en verzeker U ervan dat de connector van de voedingskabel correct in de aansluiting van de afzuiger zit.
• Verbind de connectoren.
• Bij de filterversie要去 U de geurfilter met actieve koolstof monteren.
• Monteer opniew de vetfilters en het afzuigpaneel.

A

B

C

D

E

F

G

H

Bedieningspaneel

Toets	Functie	Display
A	Schakelt de eerste snelheid van de zuigmotor in en uit.	Toont de ingestelde snelheid
B	Verlaagt de bedrijfsnelheid.	Toont de ingestelde snelheid
C	Verhoojt de bedrijfsnelheid.	Toont de ingestelde snelheid
D	Activeert de hoge snelheid vanuit elke snelidsstand, ook vanuit de uitgeschakelde stand van de motor. Deze snelheid wordt 10 minuten aangehouden en daarna keert het systemer terug maar de erder ingestelde snelheid. Geschikt voor het opvangen van de maximale uitzoot van kookdampen.	Toont een maal per seconde afwisselend HI en de overigeijd.
	Als de toets ongeveer 5 seconden ingrukt wordt gehouden als alle belastingen (motor+lamp) uitzeschakeldijken, dan wordt het alarm van de actieve koolstoffilters in- of uitzeschakeld.	FC+Punt (2 maal knipperen)-Alarm aan.FC+Punt (1 maal knipperen)-Alarm uit.
E	24H-functieSchakelt de eerste snelheid van de motor in en stelt de afzuiging elk uur 10 minuten in werking.	Toont 24 en het stipje rechtsonder knippert eenmaal per seconde tijdens de werking van de motor.Deze functie wordt uitzeschakeld met een druk op de toets.
	Alsijdens het filteralarm ongeveer 3 seconden op deze toets wordt gedrukt, wordt het alarm gereset.Deze signaleringen+zijn alleen zichtaar als de motor uitzaat.	FF knippert drie maal.Na de procedure gaat de erder getoonde signalering uit:FG signaleert dat de metalen vetfilters moeten worden gewassen. Het alarm wordt na 100 bedrijfsuren van de afzuigkap ingeschakeld.FC signaleert dat de actieve koolstoffilters koeten worden verwangen en dat ook de metalen vetfilters koeten worden gewassen. Het alarm wordt na 200 bedrijfsuren van de afzuigkap ingeschakeld.
F	Delay-functieActivieert de automatische uitschakeling met een vertraging van 30'. Geschikt om restgeurtjes te verwijderen. Kan vanuit elke stand worden geactiveerd, wordt uitzeschakeld door op de toets te drukken of door de motor uit te schaken.	Toont de bedrijfsnelheid en het stipje rechtsonder knippert eenmaal per seconde.
	Als de toets ongeveer 5 seconden ingrukt wordt gehouden als alle belastingen (motor+lamp) uitzeschakeldijken, dan wordt de afstandsbediening in- of uitzeschakeld.	IR+Punt (2 maal knipperen)-Alarm aan.IR+Punt (1 maal knipperen)-Alarm uit.
G	Schakelt de verlichtingsinstallatie op de hoogste lichtsterkte in en uit.
H	Schakelt de verlichtingsinstallatie in de modus 'sfeerverlichting' in en uit.

AFSTANDSBEDIENING (OPTIE)

Dit apparaat kan met behulp van een afstandsbediening worden bestuurd. Deze werkt op alkaline zinkkoolstof batterijen van 1,5 V van het standardtype LR03-AAA (niet inbegrenp).

• Bewaar de afstandsbediening Niet in de buurt van warmtebronnen.
• De batterijenogensna gebruikniet in het milieu terechtkomen,gooi ze in de hiervoor bestemde afvalbakken.

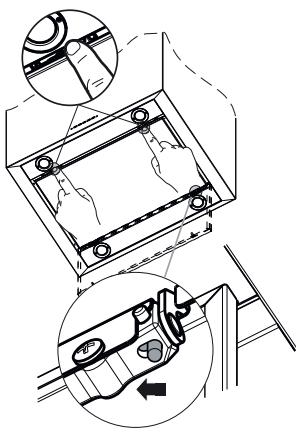

Reiniging van de Confort Panels

• Trek het Confort Panel open.
• Haak het paneel los van de wasemkap door de hefboom van de bevestigingspen te verschuiven.
• Het comport panel mag absolutiert nicht in de vaatwasmachine.
• Maak het paneel aan de buitenkant schoon met een vochtig doek en een neutraal reinigingsmiddel.
• Maak ook de binnenkant van het paneel schoon met behulp van een vochtige doeck en een neutraal reinigingsmiddel; gebruik geen natte doeken of sponzen, en evenmin waterstralen; gebruik geen schuurmiddelen.
• Bevestig het paneel na afloop van de reiniging aan de wasekap en sluit het door de knop ten opzichte van de opening in tegengestelde richting te draaien.

De vetfilters kuren in de vaatwasser worden gewassen. Dit要去 gebeuren als FG op het display verschijnt of in elk geval ongeveer om de 2 maanden of vaker bij veelvuldig gebruik.

Reset van het alarmsignaal

• Schakel de verlichting en de zuigmotoruit, en zet daarna de 24h-functieuit, als deze is ingeschakeld.
• Druk op de toets E (zie de paragraaf 'Gebruik').

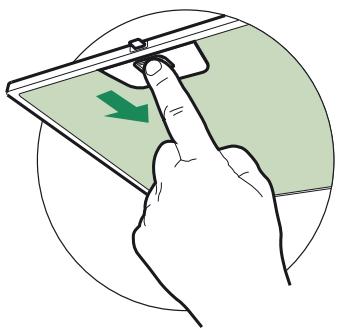

Reinigen van de filters

• Open de Confort Panels door aan de groef te trekken.
• Verwijder de filters een voor een door ze waar dechterkant van de unit te duwen en tegelijkkertijd maar beneden te trekken.
• Was de filters zonder ze te buigen en LAST ze drogen alvorens ze wee ter monteren. (Een eventuele kleurverandering van het filteroppervlak die zich in de loop van de tijd kan voordoen heeft geen nadelige gevolgen voor de efficientie van het filter.)
• Monteer de filters weren houd de handgreep.daar bij\ aar het zichtbare deel aan de buitenkant.
• Sluit de Confort Panels weir.

Geurfilters met actieve koolstof (Model met luchtcirculatie)

Dit filter is nicht afwasbaar en Niet regenereerbaar en moet worden verwangen wonneer FC op het display verschijnt of in elk geval om de 4 maanden. Het alarm, mits vooraf geactiveerd, wordt alleen gesignaleerd als de zuigmotor ingeschakeld is.

Activering van het alarmsignaal

• Bij afzuigkappen met luchtcirculatie要去 het alarmsignaal ten teken dat de filters verzadigd zijn geactiveerd worden op het moment van de installmente of daarna.
• Schakel de lampen en de zuigmotoruit.

• Druk ongeveer 5 seconden op de toets D:

• de melding FC+Puntje -- knippert 2 maal. Alarm verzadiging filter met actieve koolstof AAN.

• de melding FC+Puntje -- knippert 1 maal. Alarm verzadiging filter met actieve koolstof UIT.

VERVANGEN VAN HET GEURFILTER MET ACTIEVE KOOLSTOF

Reset van het alarmsignaal

• Schakel de verlichting en de zuigmotor uit, en zet daarna de 24h-functie uit, als deutsche is ingeschakeld.
• Druk op de toets E (zie de paragraaf 'Gebruik').

Vervangen van het filter

• Open de Comfort Panels door aan de groef te trekken.
• Verwijder de metalen vetfilters.
• Verwijder het verzadigde geurfilter met actieve koolstof met behulp van de haken.
• Monteer het neue filter inijken behuizing.
• Monteer de metalen vetfilters weir.
• Sluit de Comfort Panels weir.

Verlichting

VERVANGING VAN DE LAMPEN

Halogeenlamp van 20 W.

• Verwijder de 2 schroeven waarmee de lamphouder is bevestigd en verwijder de houder uit de kap.
  Trek de lampuit de houder.
• Vervang de lamp door een neue lamp met bezelfde eigenschappen en let er hierbij op dat de twee pinnen correct in de behuizing van de worden gestoken.
• Monteer de houder door hem te bevestigen met de twee erder verwijderde schroeven.
