| Merk | AMICA |
| Model | UH 17108-2 W |
| Producttype | Afzuigkap |
| Installatiewijze | Aan de muur of universeel |
| Aanbevolen montagehoogte | Volgens de instructies van het fornuis (meestal 65-75 cm boven een elektrische kookplaat) |
| Aantal ventilatorsnelheden | 3 |
| Verlichting | Ingebouwd, onafhankelijke bediening |
| Werkingsmodus | Afvoer of recirculatie |
| Diameter afvoerkanaal | 120 mm of 150 mm |
| Vetfilter | Aluminium, vaatwasmachinebestendig of handwas (elke maand) |
| Koolstoffilter (recirculatiemodus) | Vervangen om de 2 maanden, niet wasbaar |
| Voeding | 220-240 V ~ 50 Hz |
| Stroomverbruik | Niet gespecificeerd in de handleiding |
| Geluidsniveau | Variabel afhankelijk van snelheid |
| Afmetingen (B x D x H) | Niet gespecificeerd in de handleiding |
| Gewicht | Niet gespecificeerd in de handleiding |
| Garantie | Volgens meegeleverde garantiekaart |
| Reserveonderdelen beschikbaar | Vetfilter, koolstoffilter |
Veelgestelde vragen - UH 17108-2 W AMICA
Gebruikersvragen over UH 17108-2 W AMICA
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Afzuigkap in PDF-formaat gratis! Vind uw handleiding UH 17108-2 W - AMICA en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. UH 17108-2 W van het merk AMICA.
GEBRUIKSAANWIJZING UH 17108-2 W AMICA
GEBRUIKSAANWIJZING - AFZUIGKAP NL 66
UPUTE ZA UPORABU – KUHINJSKA NAPA HR 76
NAVODILA ZA UPORABO – KUHINJSKA NAPA SL 86


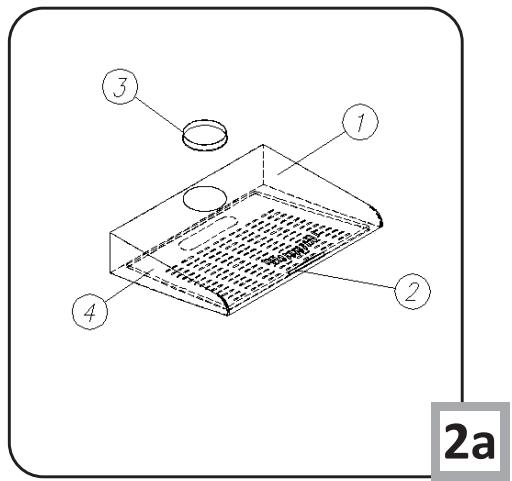

① ② ③ ④ 2a


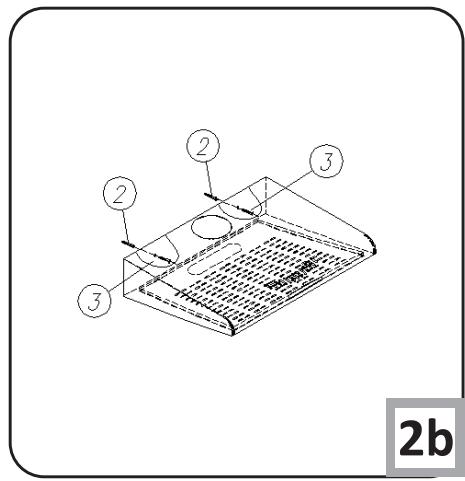

2b

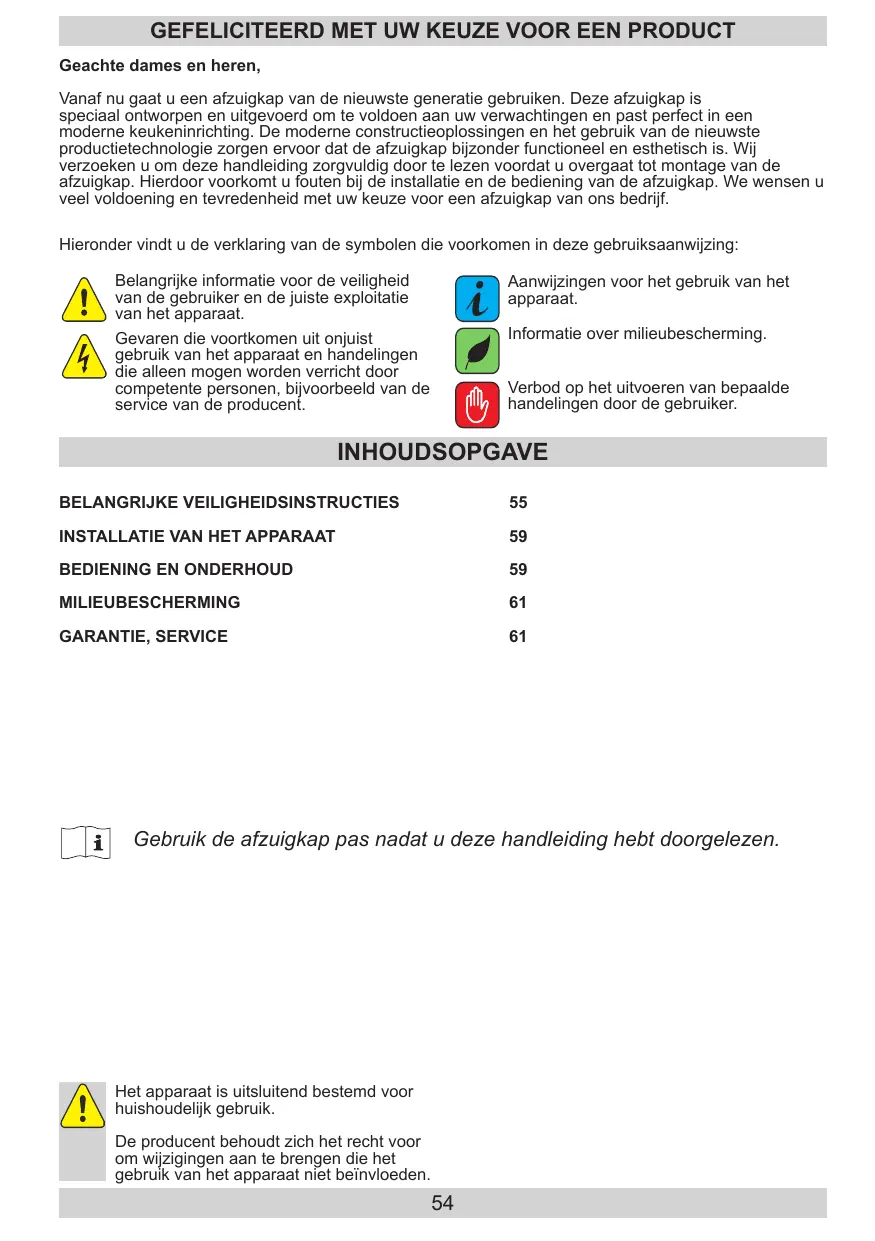

Geachte dames en heren,
Vanaf nu gaat u een afzuigkap van de nieuwste generatie gebruiken. Deze afzuigkap is speciaal ontworpen en uitgevoerd om te voldoen aan uw verwachtingen en past perfect in een moderne keukeninrichting. De moderne constructieoplossingen en het gebruik van de nieuwste productietechnologie zorgen ervoor dat de afzuigkap bijzonder functioneel en esthetisch is. Wij verzoeken u om deze handleiding zorgvuldig door te lezen voordat u overgaat tot montage van de afzuigkap. Hierdoor voorkomt u fouten bij de installatie en de bediening van de afzuigkap. We wensen u veel voldoening en tevredenheid met uw keuze voor een afzuigkap van ons bedrijf.
Hieronder vindt u de verklaring van de symbolen die voorkomen in deze gebruiksaanwijzing:
Belangrijke informatie voor de veiligheid van de gebruiker en de juiste exploitatie van het apparaat.
Gevaren die voortkomen uit onjuist gebruik van het apparaat en handelingen die alleen mogen worden verricht door competente personen, bijvoorbeeld van de service van de producent.
Aanwijzingen voor het gebruik van het apparaat.
Informatie over milieubescherming.
Verbod op het uitvoeren van bepaalde handelingen door de gebruiker.
INHOUDSOPGAVE
BELANGRIJKE VEILIGHEIDSINSTRUCTIES 55
INSTALLATIE VAN HET APPARAAT 59
BEDIENING EN ONDERHOUD 59
MILIEUBESCHERMING 61
GARANTIE, SERVICE 61
Gebruik de afzuigkap pas nadat u deze handleiding hebt doorgelezen.
Het apparaat is uitsluitend bestemd voor huishoudelijk gebruik.
De producent behoudt zich het recht voor om wijzigingen aan te brengen die het gebruik van het apparaat niet beïnvloeden.
- De producent is niet aansprakelijk voor eventuele schade of brand die is ontstaan door het apparaat die het resultaat is van het niet in acht nemen van de aanwijzingen uit deze gebruiksaanwijzing.
- De afzuigkap dient voor het verwijderen van keukendampen. Gebruik hem niet voor andere doeleinden.
- De afzuigkap als afzui-ginstallatie moet wor-den aangesloten op een geschikt ventilatie-kanaal (niet aansluiten op schoorsteenkanalen, rookkanalen of af-voerkanalen voor ver-brandingsgassen die in gebruik zijn). Voor de afzuigkap moet een afvoerkanaal worden geïnstalleerd om de lucht naar buiten af te voeren. De lengte van het kanaal (meestal een buis van ∅ 120 of 150 mm) mag niet langer zijn dan 4-5 m. Ook bij telescoopafzuigkappen en inbouwaf-zuigkappen die werken in de absorptiemodus is een luchtafvoerka-naal nodig.
- In een afzuigkap ie werkt in de absorptie-modus moet u een actieve-koolfilter aan-brengen. In dat geval is installatie van een afvoerkanaal voor de lucht niet nodig. We bevelen dan wel aan om een besturing van de luchtblazer te monteren (alleen schouwkappen).
- De afzuigkap is uitgerust met onafhankelijke verlichting en een aanzuigventilator die op een aantal snelheden kan worden ingesteld.
- Afhankelijk van de versie is de afzuigkap bedoeld voor permanente bevestiging aan een verticale wand boven een gasfornuis of elektrisch fornuis (schouwkappen en universele kappen); op het plafond boven een gasfornuis of elektrisch fornuis (afzuigkappen voor kookeilanden); aan een verticale wand in keukenmeubels boven een gasfornuis of elektrisch fornuis (telescoop- en inbouwkappen). Controleer voor de montage of de wand-/plafondconstructie geschikt is voor montage van de afzuigkap. Sommige afzuigkapmodellen zijn erg zwaar.

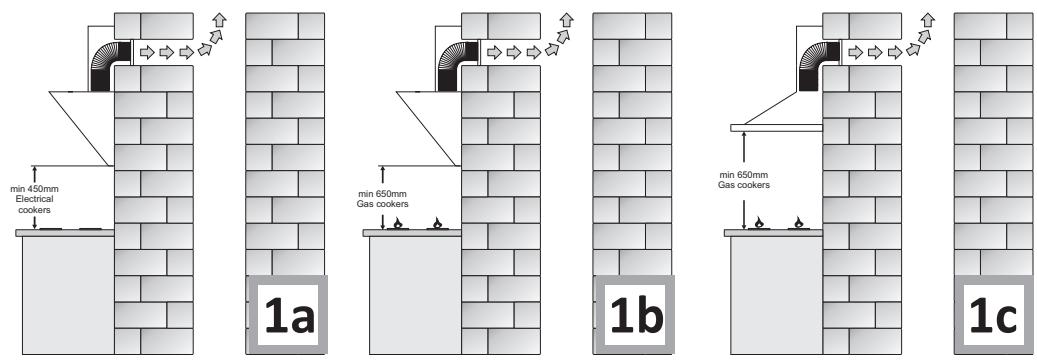

- Dé montagehoogte van het apparaat boven een elektrische kookplaat staat vermeld op de productkaart (technische specificatie van het apparaat). Wanneer in de installatie-instructie van gastoestellen een grotere afstand staat vermeld, moet u deze aanhouden (Afb. 1a/b/c).
- Het is niet toegestaan om onder de afzuigkap een vlam op vol vermogen te laten branden. Zet voor het afnemen van de pan de brander op een kleine vlam. Controleer altijd of de vlam niet voorbij de rand van de pan komt. Dit veroorzaakt ongewenst energieverlies en onveilige warmt-econcentraties.
- Houd continu toezicht als u gerechten bereidt met vetten. Oververhit vet kan makkelijk in brand vliegen.
- Haal steeds de stekker uit het stopcontact voordat u het apparaat schoonmaakt, het filter verwisselt of reparaties uitvoert.
Maak het anti-vetfilter van de afzuigkap minimaal een keer per maand schoon, omdat een met olie verzadigd filter bijzonder brandbaar is.
- Indien in de ruimte naast de afzuigkap ook andere apparaten worden gebruikt die niet door elektriciteit worden aangedreven (bijv. ovens op vloeibare brandstoffen, waterverwarmers, geisers), dan moet u zorgen voor voldoende ventilatie (aanvoer van lucht). Er is sprake van veilig gebruik bij gelijktijdige werking van de afzuigkap en verbrandingsapparaten die afhankelijk zijn van de lucht in de ruimte, wanneer op de plaats waar deze apparaten zijn geïnstalleerd een onderdruk heerst van maximaal 0,004 millibar (dit punt geldt niet wanneer de afzuigkap wordt gebruikt voor de absorptie van geurtjes).
- De afzuigkap mag niet dienen als ondersteuning voor personen die zich in de keuken bevinden.
- Maak de afzuigkap regelmatig van binnen en van buiten, schoon (MINIMAAL ÉENMAAL PER MAAND, met inachtneming van de aanwijzingen over onderhoud uit deze gebruiksaanwijzing). Als u zich niet houdt aan de aanwijzingen voor het schoonmaken van de afzuigkap en het verwisselen van de filters, ontstaat brandgevaar.
- Als de voedingskabel beschadigd raakt, dan moet deze vervangen worden bij een specialistische service.
- Zorg ervoor dat het apparaat makkelijk losgekoppeld kan worden van het elektriciteitsnetwerk door de stekker uit het stopcontact te trekken of de dipoolschakelaar uit te schakelen.
- Dit apparaat is niet bestemd voor gebruik door personen (waaronder kinderen) met lichamelijke of geestelijke beperkingen of personen zonder ervaring met of kennis van het apparaat, tenzij dit gebruik plaatsvindt onder toezicht of overeenkomstig de gebruiksaanwijzing van het apparaat, door personen die verantwoordelijk zijn voor hun veiligheid.
- Zorg ervoor dat u het apparaat niet door kinderen zonder toezicht kan worden gebruikt.
- Controleer of de spanning die staat aangegeven op het typeplatje overeenkomt met de parameters van het elektriciteitsnet op de plaats van aansluiting.
- Voorafgaand aan de montage de voedingskabel uitrollen en rechttrekken.
- Attentie! Het verpak- kingsmateriaal (polyet- hyleenzakjes, stukken polystyreen etc.) bij het uitpakken buiten het bereik van kinderen houden.
- OPGELET: voordat u de afzuigkap aansluit op het lichtnet dient u altijd eerst te controle-ren of de voedingskabel op de juiste wijze is geïnstalleerd en of hij tijdens de montagewerkzaamheden NIET bekneld is komen te zitten door de afzuig-kap. Wij bevelen aan om de werking van de afzuigkap te controle-ren voordat u begint met de montage.
Montage

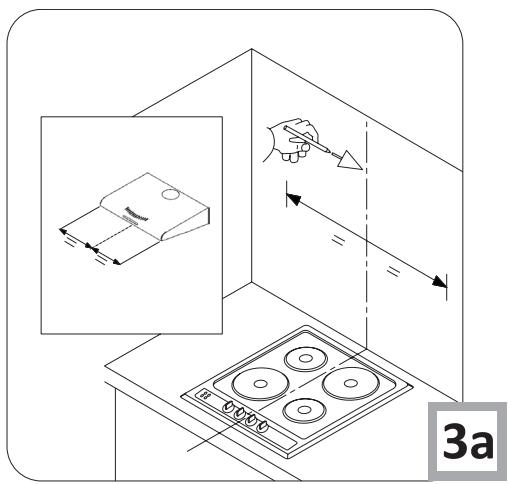

Op de afbeeldingen 3... staat stap voor stap weergegeven hoe u het apparaat moet monteren.
Instelling van de afzuigfunctie van de afzuig-kap
Bij gebruik van de afzuigfunctie wordt de lucht via een speciale leiding naar buiten afgevoerd. Bij deze instelling moet u het eventuele koolfilter verwijderen.
De afzuigkap is aangesloten op een afvoeropening met behulp van een stijve of flexibele buis met een doorsnede van 150 mm of 120 mm en speciale buisklemmen die verkrijgbaar zijn in een winkel met installatiematerialen.
Laat de aansluiting uitvoeren door een installateur
Instelling van de afzuigkap voor het absorbe- ren van geuren
Bij deze optie wordt de gefilterde lucht weer teruggeblazen in de ruimte door de tweezijdige openingen die zich in het bovenste gedeelte van het afvoerkanaal bevinden.
Bij deze instelling moet u een koolfilter installeren. Ook bevelen wij de installatie van een stuurmechanisme voor het uitblazen van de lucht aan (verkrijgbaar afhankelijk van het model).
In sommige modellen universele afzuigkappen moet u de hendel aan de binnenkant van de afzuigkap (Afb. 8) omzetten om te schakelen tussen normaal afzuigen en geurabsorptie. De gefilterde lucht keert terug in de ruimte via de openingen die zich in het bovenste gedeelte van het apparaat bevinden.
Inbouw- en telescoopafzuigkappen die werken in de absorptiemodus vereisen de montage van een luchtafvoerbuis. Het tweede uiteinde van de buis moet in de ruimte zijn gericht voor de afvoer van gefilterde lucht.
Snelheid van de ventilator
De laagste en middelste snelheid gebruikt u onder normale omstandigheden en als er zich weinig dampen vormen. De hoogste snelheid alleen toepassen als er zich veel keukendampen vormen, bijv. tijdens het bakken of grillen.
BEDIENING EN ONDERHOUD
De besturing van de afzuigkap vind plaats via het bedieningspaneel (Afb. 4)
De velden ⚙ (1), ⚙ (2), ⚙ (3) - dienen voor het inschakelen van de afzuigkap en regeling van de ventilatorsnelheid binnen het bereik van 1 tot 3
- Veld "0" - indrukken schakelt de afzuigkap uit
- Veld 📋 - dient voor het aan- en uitzetten van de verlichting van de afzuigkap, onafhankelijk van de werking van de motor. Door het kort indrukken van deze knop schakelt u de verlichting aan / uit.
Onderhoud
Regelmatig onderhoud en reiniging van het apparaat garandeert een goede en storingsvrije werking van de afzuigkap en verlengt zijn levensduur. Let er vooral op dat het anti-vetfilter en het actieve koolfilter volgens de aanbevelingen van de producent worden schoongemaakt en vervangen.
Antivetfilter van metaal
Reiniging
Bij normale werking van de afzuigkap moet het aluminium antivetfilter eenmaal per maand worden schoongemaakt Dit kan in de afwasmachine of met de hand, met behulp van een mild afwasmiddel of vloeibare zeep.
Vervanging
Op afbeelding 5 ziet u hoe u het antivetfilter moet vervangen.
In sommige modellen is een acrylfilter toegepast. Dit moet minimaal eenmaal per 2 maanden vervangen worden, of vaker bij intensief gebruik.
Koolfilter (alleen toegepast bij modellen met absorptiefunctie)
Werking - Het actieve-koolfilter uitsluitend gebruiken wanneer de afzuigkap niet is verbonden met een ventilatiekanaal. Het actieve-koolfilter absorbeert geurtjes totdat het verzadigd is. Het kan niet gewassen of geregenereerd worden en het moet minimaal eenmaal per 2 maanden vervangen worden, of vaker bij intensief gebruik.
Vervanging
Op afbeelding 6 ziet u hoe u het koolfilter moet vervangen.
Reiniging
Normale reiniging van de afzuigkap:
- Gebruik geen drijfnatte doekjes of sponsjes, of een waterstraal;
- Gebruik geen oplosmiddelen of alcohol, hierdoor kunnen gelakte oppervlakten mat worden;
- Gebruik geen bijtende middelen, met name niet voor roestvrijstalen oppervlakten;
- Gebruik geen harde, ruwe doekjes.
Aanbevolen wordt het gebruik van een vochtig doekje en een neutraal schoonmaakmiddel.
Attentie: Het aluminiumfilter kan verkleuren als het enige malen in de afwasmachine is gewassen. De verkleuring betekent niet dat het beschadigd is of vervangen moet worden.
Recycling van de verpakking
Het apparaat is beveiligd tegen transportschade. Na het uitpakken moet u het verpakkingsmateriaal zo verwerken dat er geen risico voor het milieu ontstaat. Al het materiaal dat voor de verpak-
king is gebruikt is milieuvriendelijk, het kan voor 100% hergebruikt worden:
● Buitenverpakking van karton / folie
● Vormstuk van FCKW-vrij, geschuimd polystyreen (PS)
● Folie en zakken van polyethyleen (PE)
UITGEBRUIKNAME
Wanneer u het apparaat niet langer gebruikt, dient u voorafgaand aan de verschroting de voedings-kabel af te snijden.
Dit product is overeen-komstig met de Europese richtlijn 2002/96/EG en
de Poolse wet op gebruikte elektrische en elektronische apparatuur gemerkt met het symbool van een doorgekruiste verrijdbare afvalbak.
Dit merkteken informeert dat dit apparaat na afloop van zijn levensduur niet samen met ander huishoudelijk afval verwijderd mag worden.
De gebruiker is verplicht om het aan te bieden bij een inzamelpunt voor gebruikte elektrische en elektronische apparatuur.
De inzamelende instanties, waaronder lokale inzamelpunten, winkels en gemeentelijke instantie vormen een geschikt systeem voor de inzameling van deze apparatuur.
De juiste behandeling van gebruikte elektrische en elektronische apparatuur leidt tot het vermijden van consequenties die schadelijk zijn voor de menselijke gezondheid en de natuurlijke omgeving en voortkomen uit de aanwezigheid van gevaarlijke bestanddelen en verkeerde opslag en verwerking van dergelijke apparatuur.
GARANTIE, SERVICE
Garantie
De garantieverplichtingen blijken uit het garantiebewijs.
De producent is niet aansprakelijk voor schade die is veroorzaakt door oneigenlijk gebruik van het product.
Verklaring van de producent
Hierbij verklaart de producent, dat het product aan de eisen van de onderstaande Europese richtlijnen voldoet:
• Laagspanningsrichtlijn 2014/35/EC
- Richtlijn elektromagnetische compatibiliteit 2014/30/EC
• Richtlijn 2009/125/EC
• Richtlijn RoHS 2011/65/EC
en over de certificering CE en de conformiteitsverklaring voor organen die toezicht op de markt houden beschikt.
