UH 17108-2 W - Kuchyňský odsavač par AMICA - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma UH 17108-2 W AMICA ve formátu PDF.
| Značka | AMICA |
| Model | UH 17108-2 W |
| Typ výrobku | Odsavač par |
| Způsob instalace | Nástěnný nebo univerzální |
| Doporučená montážní výška | Podle pokynů vaší varné desky (obvykle 65-75 cm nad elektrickou deskou) |
| Počet rychlostí ventilátoru | 3 |
| Osvětlení | Vestavěné, samostatné ovládání |
| Provozní režim | Odtah nebo recirkulace vzduchu |
| Průměr odtahového potrubí | 120 mm nebo 150 mm |
| Tukový filtr | Hliníkový, omyvatelný v myčce nádobí nebo ručně (každý měsíc) |
| Uhlíkový filtr (režim recirkulace) | Vyměňovat každé 2 měsíce, nepratelný |
| Elektrické napájení | 220-240 V ~ 50 Hz |
| Spotřeba elektrické energie | Není uvedeno v návodu |
| Hlučnost | Mění se podle rychlosti |
| Rozměry (Š x H x V) | Není uvedeno v návodu |
| Hmotnost | Není uvedeno v návodu |
| Záruka | Podle přiložené záruční karty |
| Dostupné náhradní díly | Tukový filtr, uhlíkový filtr |
Často kladené otázky - UH 17108-2 W AMICA
Dotazy uživatelů ohledně UH 17108-2 W AMICA
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kuchyňský odsavač par ve formátu PDF zdarma! Najděte svůj návod UH 17108-2 W - AMICA a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. UH 17108-2 W značky AMICA.
NÁVOD K OBSLUZE UH 17108-2 W AMICA
- Je třeba věnovat zvláštní pozornost tomu, aby spotřebič nepoužívaly děti ponechané bez dohledu
To zařízení může být používané dětmi ve věku 8 let a staršími, osoby s omezenými fyzickými anebo mentálními schopnostmi, jak rovněž osoby bez zkušenosti a bez znalosti zařízení mohou konvici používat, pokud jsou dozorované anebo byly instruované ohledně obsluhy zařízení bezpečným způsobem a znají ohrožení spojené s používáním zařízení. Děti si nemohou se zařízením hrát. Čištění a konzervace zařízení nemůže být vykonávaná dětmi, ledaže skončily 8 let a mají dohled.zodpovědné osoby.

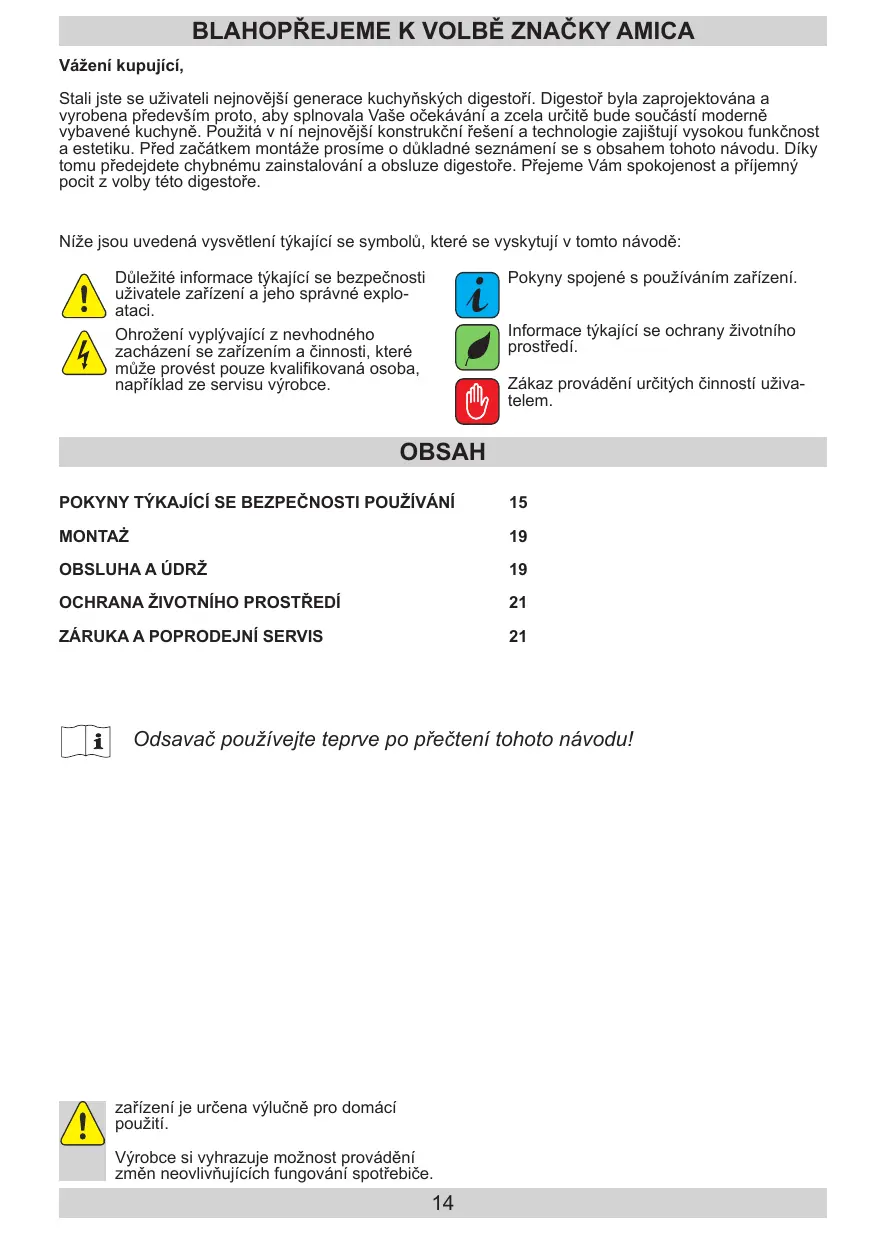

Stali jste se uživateli nejnovější generace kuchyňských digestoří. Digestoř byla zaprojektována a vyrobena především proto, aby splnovala Vaše očekávání a zcela určitě bude součástí moderně vybavené kuchyně. Použitá v ní nejnovější konstrukční řešení a technologie zajištují vysokou funkčnost a estetiku. Před začátkem montáže prosíme o důkladné seznámení se s obsahem tohoto návodu. Díky tomu předejdete chybnému zainstalování a obsluze digestoře. Přejeme Vám spokojenost a příjemný pocit z volby této digestoře.
Níže jsou uvedená vysvětlení týkající se symbolů, které se vyskytují v tomto návodě:
Důležité informace týkající se bezpečnosti uživatele zařízení a jeho správné exploataci.
Ohrožení vyplývající z nevhodného zacházení se zařízením a činnosti, které může provést pouze kvalifikovaná osoba, například ze servisu výrobce.
Pokyny spojené s používáním zařízení.
Informace týkající se ochrany životního prostředí.
Zákaz provádění určitých činností uživatelem.
OBSAH
POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ 15
MONTAŻ 19
OBSLUHA A ÚDRŽ 19
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ 21
ZÁRUKA A POPRODEJNÍ SERVIS 21
Odsavač používejte teprve po přečtení tohoto návodu!
zařízení je určena výlučně pro domácí použití.
Výrobce si vyhrazuje možnost provádění změn neovlivňujících fungování spotřebiče.
- Výrobce nenese žádnou odpovědnost za eventuální škody anebo požáry způsobené zařízením a vyplývajícím z nedodržování pokynů uvedených v tomto návodu.
- Kuchyňský odsavač slouží k odstraňování kuchyňských výparů. Nepoužívejte ji pro jiné účely.
- Odsavač pracující v od-tahovém režimu napojte na příslušný ventilační kanál (nenapojujte komínové, kouřové nebo spalinové kanály, které jsou v provozu). Odsavač musí mít namontované vedení odvádějící vzduch ven. Délka vedení (nejčastěji roura ∅ 120 nebo 150 mm) nemá být delší než 4–5 m. Vedení odvádějící vzduch se rovněž vyžaduje u teleskopických a nábytkových odsavačů v recirkulačním režimu.
- Odsavač pracující v recirkulačním režimu vyžaduje filtr s aktivním uhlím. V tomto případě není nutná montáž vedení odvádějícího vzduch ven, zato se doporučuje namontovat zpětnou klapku vzduchu (pouze komínové odsavače).
- Odsavač má nezávislé osvětlení a odtahový ventilátor s možností nastavení jedné z několika rychlostí otáček,
- V závislosti na verzi zařízení je odsavač určen pro trvalé připevnění na svislou stěnu nad plynový nebo elektrický sporák (komínové a univerzální odsavače); na strop nad plynový nebo elektrický sporák (ostrůvkové odsavače); na svislou stěnu v kuchyňské lince nad plynový nebo elektrický sporák (teleskopické a vestavné odsavače). Před montáží se ujistěte, že konstrukce stěny/stropu udrží hmotnost odsavače. Některé modely odsavačů jsou velmi těžké.
- Montážní výška zařízení nad elektrickou de-sku je uvedena v technickém listu (technické specifikaci zařízení). Pokud v montážních návodech plynových zařízení je uvedena větší vzdálenost, zohledněte to (Obr. 1a/b/c).
- Pod kuchyňským odsavačem nenechávejte otevřený plamen při sundávání nádobí z hořáku, nastavte minimální plamen. Vždy zkontrolujte, zda plamen nepřesahuje přes okraj nádoby, protože to způsobuje nežádoucí ztráty energie a nebezpečnou koncentraci tepla.
- Pokrmy připravované na tucích musí být pod neustálým dozorem, protože přehřátý tuk se může snadno vznítit.
- Pred každou opera- cí výměny filtru anebo před zahájením oprav, vyjměte zástrčku zaří- zení ze zásuvky
- Protitukový filtr do kuchyňského odsavače očistěte jedenkrát do měsíce. Filtr příliš silně nasycený je snadno zápalný.
- Jestliže se v místnosti, mimo odsavače, exploatuje jiné zařízení o neelektrickém napájení energií (např. pečicí trouby na tekuté palivo, průtokové ohřívače, termy), postarejte se o dostatečnou ventilaci (přívod vzduchu). Bezpečná exploatace je možná, pokud při současné práci odsavače a spalujících zařízení, závislých na vzduchu v místnosti, ve které jsou ustaveny, panuje podtlak nejvíce 0,004 milibaru (ten bod je neplatný, pokud je kuchyňský odsavač používaný jako absorbent pachů).
- Odsavač hesmí sloužit jako plocha podpory pro osoby nacházející se v kuchyni.
- Odsávač musí být často čištěný jak zevnitř, tak i vevnitř (NEJMÉNÉ JEDNOU MĚSÍČNÉ, při dodržování pokynů týkajících se údržby, uvedených v tomto návodu). Nedodržování zásad týkajících se čistění odsavače, jak rovněž výměny filtrů může způsobit vznik ohrožení požárem.
- Jestliže bude napájecí vodič poškozený, musí být vyměněný v specializovaném opravářském podniku.
- Je třeba zajistit možnost odpojení spotřebiče od elektrické sítě vytažením zástrčky nebo vypnutím dvojpólového vypínače
- Toto zařízení není přizpůsobené k používání osobami (v tom dětmi) s omezenou fyzickou, smyslovou anebo psychickou schopností anebo osobami s nedostatečnými zkušenostmi a znalostí zařízení, leda že je uskutečňováno pod dohledem anebo v souladu s návodem k používání zařízení, odevzdaným osobami odpovídajícími za jejich bezpečnost. Věnujte pozornost dětem, aby se nebavily varnou konvicí.
- Je třeba věnovat zvláštní pozornost tomu, aby spotřebič nepoužívaly děti ponechané bez dohledu
- To zařízení může být používané dětmi ve věku 8 let a staršími, osoby s omezenými fyzickými anebo mentálními schopnostmi, jak rovněž osoby bez zkušenosti a bez znalosti zařízení mohou konvici používat, pokud jsou dozorované anebo byly instruované ohledně obsluhy zařízení bezpečným způsobem a znají ohrožení spojené s používáním zařízení. Děti si nemohou se zařízením hrát. Cištění a konzervace zařízení nemůže být vykonávaná dětmi, ledaže skončily 8 let a mají dohled zodpovědné osoby.
- Zkontrolujte, zda napětí uvedené na výrobním štítku odpovídá místním parametrům napájení.
- Před montáží rozviňte a narovnejte síťový vodič
- Pozor! Obalový materiál (polyetylenové sáčky, kousky polystyrenu apod.) je třeba běhemrozbalování udržovat mimo dosah dětí.
- UPOZORNĚNÍ: před připojením odsavače k síťovému napájení vždy zkontrolujte, zda je napájecí kabel správně nainstalován a zda NE-BYL poškozen během montážních činností. Nenapojujte přístroj na elektrickou síť, dokud nebyla zcela dokončena jeho instalace.
- Nikdy nepoužívejte kryt bez správně namontované mříže!
- Je prísně zakázáno vařit jídla s volným plamenem pod krytem.
- POŽOR! Pokud instalace šroubù a úchytných zaøízení není provedena v souladu s tímto návodem, hrozí nebezpeéí úrazu elektrickým proudem.
Montáž
Montáž zařízení krok za krokem je znázorněna na obrázcích 3...
Nastavení režimu odtahu kuchyňského odsavače
V průběhu pracovního režimu odtahu odsavače je vzduch odváděný zevnitř speciálním kanálem. Při totom nastavení odstraňte eventuální uhlíkový filtr. Odsavač je připojený k otvoru odvádějícímu vzduch zevnitř prostřednictvím pevného anebo elastického potrubí průměru 150 /120 mm a odpovídajících svorek do potrubí, které je zapotřebí zakoupit v prodejnách s instalačními materiály. Připojení pověřte kvalifikovanému instalatérovi.
Nastavení pracovního režimu odsavače jako absorbentu pachů
V této pracovní verzi se přefiltrovaný vzduch vrací zpátky do místnosti prostřednictvím oboustraného výřezu otvorů umístěného v horním komínu. Při tomto nastavení zamontujte uhlíkový a také se doporučuje namontovat zpětnou klapku vzduchu (dostupnost v závislosti na modelu).
Ve vybraných modelech univerzálních odsavačů přepněte páčku uvnitř odsavače (Obr. 8), abyste přepnuli odtahový režim na recirkulační režim. Očištěný vzduch se vrátí do místnosti otvory nacházéjícími se v horní části zařízení.
Nábytkové a teleskopické odsavače pracující v recirkulačním režímu vyžadují montáz roury odvádějící vzduch. Druhý konec roury nasměrujte na místnost, rourou bude odváděn filtrovaný vzduch.
Rychlosti ventilátoru
Nejnižší a střední rychlost používejte v normálních pracovních podmínákách, jak rovněž malé koncentraci par, zatímco nejvyšší rychlost (TURBO) používejte pouze při silně koncentraci kuchyňských par, např. v průběhu smažení, anebo grilování.
OBSLUHA A ÚDRŽBA
Ovládání odsavače se provádí na kontrolním panelu (Obr. 4)
0 – Zapnutí / vypnutí
– první rychlost motoru, dioda svítí,
- druhá rychlost motoru, dioda svítí,
* – třetí rychlost motoru, dioda svítí,
- zapnutí / vypnutí osvětlení.
Tato regulace umožňuje zvolení optimální rychlosti ventilátoru pro potřeby exploatace s minimální hodnotou hluku.
Konzervace
Pravidelná koncentrace a čištění zařízení zajistí dobrou a bezporuchovou práci odsavače, jak rovněž prodlouží jeho trvanlivost. Věnujte speciální pozornost, aby protitukový filtr a filtr s aktivním uhlím byly čištěné a vyměňované v souladu s pokyny výrobce. V průběhu čištění a konzervace odpojte odsavač od elektrické sítě.
Kovové protitukové filtry
Čistění
Hliníkový tukový filtr čistěte jednou za měsíc během normálního provozu odsavače, v myčce nebo ručně jemným čisticím přípravkem nebo tekutým mýdlem.
Výměna
Demontáž hliníkového tukového filtru je znázorněna na obrázku 5.
U některých modelů se používá akrylový filtr. Vyměňujte jej alespoň jednou za dva měsíce nebo častěji v případě výjimečně intenzivního používání.
Uhlíkový filtr (používá se pouze ve verzi s recirkulací)
Činnost - Uhlíkový filtr se používá výlučně tehdy, pokud odsávač není připojený k ventilačnímu kanálu. Filtr s aktivním uhlím má schopnost absorbování pachů až do svého nasycení. Není také vhodný do umytí ani k regeneraci a musí být vyměňovaný nejméně jedenkrát na 2 měsíce anebo častěji v případě výjímečně intenzivního používání
Výměna:
Demontáž uhlíkového filtru je znázorněna na obrázku 6.
Osvětlení
Výměna žárovek je znázorněna na obrázku 7. Používejte žárovky / halogeny / diodové moduly se stejnými parametry jako u původních namontovaných v zařízení.
Čištění
Normální čištění odsavače:
- Nepoužívejte vlhké hadříky nebo houby ani proud vody.
- Nepouživějte rozpouštědla ani alkohol, protože by mohly zmatnět lakované povrchy.
- Nepoužívejte leptavé látky, zejména na čištění povrchů z nerezové oceli.
- Nepoužívejte tvrdý, drsný hadřík
Doporučuje se použití vlhkého hadříku a neutrálních mycích prostředků.
Pozor: Po několik myti v myčce, filter může zmenit barvu. Změna barvy neznamená selhání a není potřebná výměna filtru.
Recyklace obalu
Zařízení bylo na dobu přepravy zabezpečeno obalem proti poškození. Prosíme Vás, aby jste po rozbalení zařízení zlikvidovali části Obr.obalu způsobem, který neoh-rožuje životní prostředí.
Veškeré materiály použité k balení nejsou škodlivé pro životní prostředí, jsou 100 % recyklovatelné:
● Vnější obal z lepenky / fólie
- Tvar z pěnového polystyrenu (PS) bez FCKW
● Fólie a sáčky z polyetylénu (PE)
LIKVIDACE / ZUŽITKOVÁNÍ SPOTŘEBIČE
Pokud už nebudeme používat spotřebič, tak je třeba opotřebenému zařízení před zešrotováním uříznout připojovací kabel.
Tento spotřebič je označen podle evropské směrni- ce 2002/96/ES. Takovéto
označení nás informuje, že tento spotřebič po období jeho používání nemůže být vyhozen s jinými domácími odpady. Uživatel je povinen ho odevzdat do síte sběrných míst. Sít sběrných míst včetně lokálních sběrných dvorů tvoří vhodný systém umožňující odevzdání těchto spotřebičů.
Vhodné zacházení s opotřebenými elektrickými a elektronickými spotřebiči přispívá k zamezení důsledků nepříznivých pro zdraví lidí a životní prostředí, vyplývajících z přítomnosti nebezpečných složek a také nevhodného skladování a zužitkování takovýchto spotřebičů.
ZÁRUKA A POPRODEJNÍ SERVIS
Záruka
Záruční opravy se provádějí na základě záručního listu.
Výrobce neodpovídá za jakékoliv škody způsobené nesprávným zacházením s výrobkem.
Prohlášení výrobce
Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských směrnic:
- směrnice pro nízkonapětová zařízení 2014/35/EC
- směrnice o elektromagnetické kompatibilitě 2014/30/EC
• směrnice ErP - 2009/125/EC
• směrnice RoHS 2011/65/EC
a proto byl spotřebič označen € a také bylo pro něho vystaveno prohlášení o shodě poskytované orgánům pro dohled nad trhem.
VÁŽENÍ ZÁKAZNÍCI!
zariadení je určená výlučne pre domáce použitie.
- Ak napájačí kábel bude poškodený, to musí byt vymenený v špecializovanom opravárenskom podniku.
- Je potreba zabezpečit' možnost' odpojenia spotrebiča od elektrickej siete vytiahnutím zástrčky alebo vypnutím dvojpólového vypínača
- Je potreba venovat' zvláštnu pozornost' tomu, aby spotrebič nepouživali deti ponechané bez dohl'adu
- Skontrolujte, či napätie uvedené na výrobnom štítku odpovedá miestnym parametrom napájania.
- Pred montážou rozviňte a narovnajte siet'ový kábel
- Pozor! Obalový materiál (polyetylénové vrecúška, kúsky polystyrénu a pod.) treba počas rozbalovania udržovať mimo dosahu detí.
- Nepoužívat' NIKDY od-sávač pary bez správne namontovanej mriežky!
- Je prísně zakázáno vařit jídla s volným plamenem pod krytem.
- Pokůd se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů.
- POZOR! Chýbařúca inštalácia skrutiek a upevòovacích zariadení v súlade s týmito pokynmi môže ma_ za následok ohrozenie elektrickým prúdom.
Montáž
Pripojením je nutné poverit' kvalifikovanú osobu.
Demontáž hliníkového protitukového filtra je znázornená na obrázku č. 5.
Demontáž uhlíkového filtra je znázornená na obrázku 6.
Osvetlení
Zařízení bylo na dobu přepravy zabezpečeno obalem proti poškození. Prosíme Vás, aby jste po rozbalení zařízení zlikvidovali části Obr.obalu způsobem, který neoh-rožuje životní prostředí.
Veškeré materiály použité k balení nejsou škodlivé pro životní prostředí, jsou 100 % recyklovatelné:
● Vnější obal z lepenky / fólie
- Tvar z pěnového polystyrenu (PS) bez FCKW
● Fólie a sáčky z polyetylénu (PE)
LIKVIDACE / ZUŽITKOVÁNÍ SPOTŘEBIČE
Pokud už nebudeme používat spotřebič, tak je třeba opotřebenému zařízení před zešrotováním uříznout připojovací kabel.
Tento spotřebič je označen podle evropské směrni- ce 2002/96/ES. Takovéto
označení nás informuje, že tento spotřebič po období jeho používání nemůže být vyhozen s jinými domácími odpady. Uživatel je povinen ho odevzdat do síte sběrných míst. Sít sběrných míst včetně lokálních sběrných dvorů tvoří vhodný systém umožňující odevzdání těchto spotřebičů.
Vhodné zacházení s opotřebenými elektrickými a elektronickými spotřebiči přispívá k zamezení důsledků nepříznivých pro zdraví lidí a životní prostředí, vyplývajících z přítomnosti nebezpečných složek a také nevhodného skladování a zužitkování takovýchto spotřebičů.
ZÁRUKA A POPRODEJNÍ SERVIS
Záruka
Záruční opravy se provádějí na základě záručního listu.
Výrobce neodpovídá za jakékoliv škody způsobené nesprávným zacházením s výrobkem.
