UH 17108-2 W - Kuhinjska napa AMICA - Brezplačna navodila za uporabo

Znamka	AMICA
Model	UH 17108-2 W
Vrsta izdelka	Napa
Način namestitve	Stenska ali univerzalna
Priporočena montažna višina	V skladu z navodili vašega štedilnika (običajno 65-75 cm nad električno ploščo)
Število hitrosti ventilatorja	3
Osvetlitev	Vgrajena, neodvisno krmiljenje
Način delovanja	Odvod ali kroženje zraka
Premer odvodne cevi	120 mm ali 150 mm
Maščobni filter	Aluminijast, pomivan v pomivalnem stroju ali ročno (vsak mesec)
Ogljeni filter (način kroženja)	Zamenjati vsaka 2 meseca, ni pralen
Električni napajalnik	220-240 V ~ 50 Hz
Poraba električne energije	Ni navedena v navodilih
Raven hrupa	Spremenljiva glede na hitrost
Dimenzije (Š x G x V)	Ni navedeno v navodilih
Teža	Ni navedeno v navodilih
Garancija	V skladu s priloženo garancijsko kartico
Na voljo rezervni deli	Maščobni filter, ogljeni filter

Pogosto zastavljena vprašanja - UH 17108-2 W AMICA

Kakšna je priporočena montažna višina za napo AMICA UH 17108-2 W?

Montažna višina mora biti v skladu z navodili vašega štedilnika. Na splošno je nad električno ploščo približno 65 do 75 cm. Za več podrobnosti preverite navodila.

Kako očistiti maščobni filter na napi?

Aluminijasti maščobni filter je treba očistiti vsaj enkrat na mesec. Lahko ga pomijete v pomivalnem stroju ali ročno z blagim detergentom. Po več pranjih se lahko barva spremeni, kar je normalno.

Kdaj naj zamenjam ogljeni filter?

Aktivni ogljeni filter se uporablja samo v načinu kroženja. Ni pralen in ga je treba zamenjati vsaka 2 meseca ali pogosteje ob intenzivni uporabi.

Ali lahko uporabljam napo brez maščobnega filtra?

Ne, strogo je prepovedano uporabljati napo brez maščobnega filtra. To predstavlja nevarnost požara.

Kako preklopiti iz načina odvoda v način kroženja?

Pri nekaterih modelih je treba preklopiti ročico znotraj nape (glejte sliko 8 v navodilih). Za način kroženja morate namestiti ogljeni filter in odstraniti odvodno cev, če je prisotna.

Kaj storiti, če je napajalni kabel poškodovan?

Poškodovan napajalni kabel mora zamenjati proizvajalec, njegov servis ali usposobljena oseba, da se prepreči nevarnost.

Ali je varno uporabljati napo hkrati z napravo na zgorevanje?

Da, pod določenimi pogoji. Zagotoviti je treba zadostno prezračevanje in vzdrževati največji podtlak 0,004 mbar na mestu naprave na zgorevanje. V načinu kroženja ta zahteva ne velja.

Kako nastaviti hitrosti ventilatorja?

Napa je opremljena s 3 hitrostmi. Uporabite hitrosti 1 in 2 za običajno kuhanje, hitrost 3 pa za visoke koncentracije dima (cvrtje, žar). Upravljalniki so gumbi (glejte sliko 4 v navodilih).

Zakaj osvetlitev na moji napi ne deluje več?

Najprej preverite, ali je napa priključena in ali je stikalo za osvetlitev vklopljeno. Če težava ne izgine, se obrnite na servis. Osvetlitev je neodvisna od motorja.

Kako odstraniti napo ob koncu življenjske dobe?

Ne odvrzite nape med gospodinjske odpadke. Odložiti jo je treba v zbirnem centru za odpadno električno in elektronsko opremo (OEEO) v skladu z direktivo 2012/19/EU.

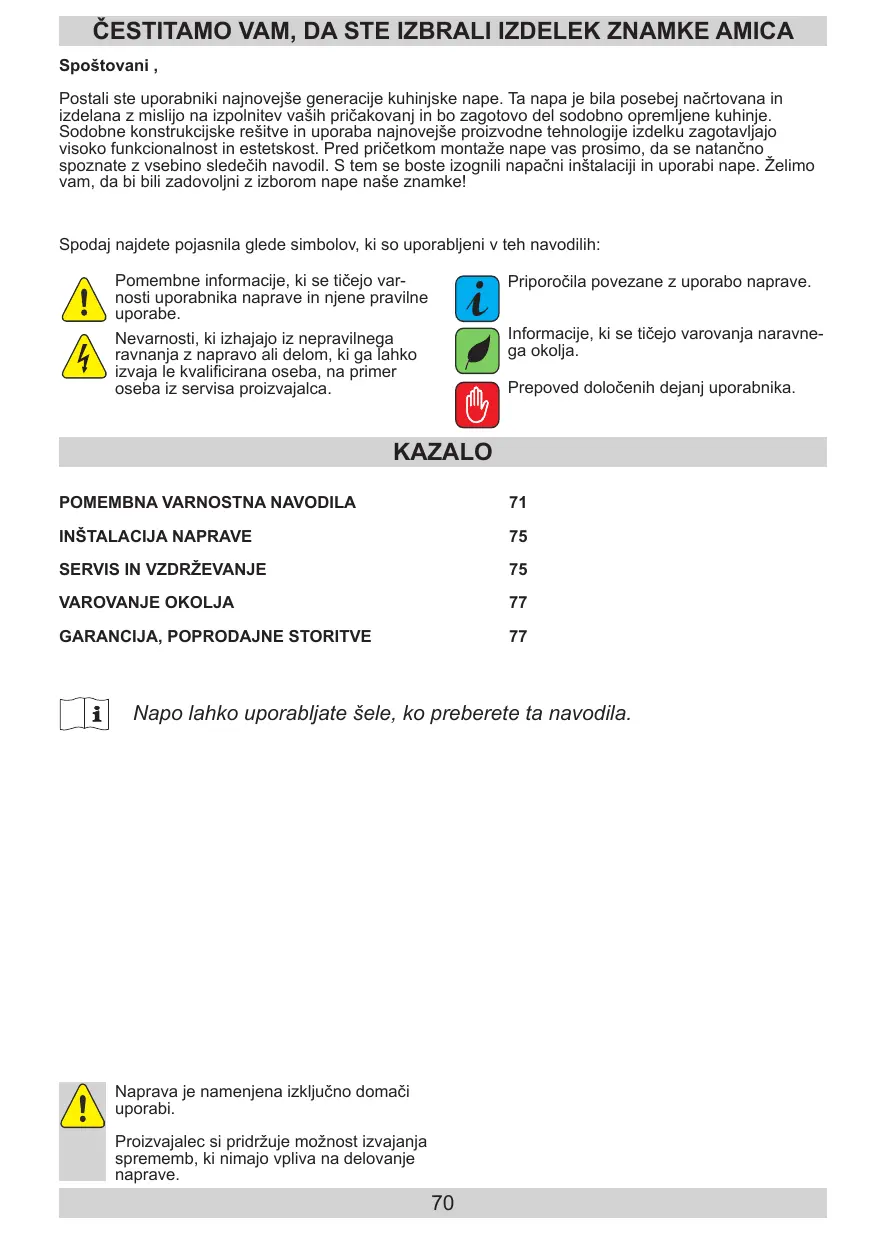

NAVODILA ZA UPORABO UH 17108-2 W AMICA

Preporučena je uporaba vlažne krpe i neutralnih sredstava za pranje.

Postali ste uporabniki najmovejše generacije kuhinjske nape. Ta napa je bila posebej načrtovana in izdelana z mislijo na izpolnitev vaših pričakovanj in bo zagotovo del sodobno opremljene kuhinje. Sodobne konstrukcijske rešitve in uporaba najmovejše proizvodne tehnologije izdelku zagotavljajo visoko funkcionalnost in estetskost. Pred pričetkom montaže nape vas prosimo, da se natančno spoznate z vsebino sledečih navodil. S tem se boste izognili napačni inštalaciji in uporabi nape. Želimo vam, da bi bili zadovoljni z izborom nape naše znamke!

Spodaj najdete pojasnila glede simbolov, ki so uporabljeni v teh navodilih:

Pomembne informacije, ki se tičejo varnosti uporabnika naprave in njene pravilne uporabe.

Nevarnosti, ki izhajajo iz nepravilnega ravnanja z napravo ali delom, ki ga lahko izvaja le kvalificirana oseba, na primer oseba iz servisa proizvajalca.

Priporočila povezane z uporabo naprave.

Informacije, ki se tičejo varovanja naravnega okolja.

Prepoved določenih dejanj uporabnika.

KAZALO

POMEMBNA VARNOSTNA NAVODILA	71
INŠTALACIJA NAPRAVE	75
SERVIS IN VZDRŽEVANJE	75
VAROVANJE OKOLJA	77
GARANCIJA, POPRODAJNE STORITVE	77

Napo lahko uporabljate šele, ko preberete ta navodila.

Naprava je namenjena izključno domači uporabi.

Proizvajalec si pridržuje možnost izvajanja sprememb, ki nimajo vpliva na delovanje naprave.

● Proizvajalec ne nosi nobene odgovornosti za eventualno škodo ali požare, ki bi jih lahko izdelek povzročil ob neupoštevanju nasvetov, podanih v spodnjih navodilih.

Kuhinjska napa služi odzračevanju kuhinjskih dimov. Ni primerna za uporabo v druge namene.

- Napa, ki je namenjena odzračevanju, mora biti povezana s primernim ventilacijskim kanalom (ne sme biti povezan z delujočimi kanali za kamin, dim ali paro). Napa zahteva inštalacijo odvodne cevi, po kateri zrak potuje ven. Dolžina cevovoda (najpogosteje cev ∅ 120 ali 150mm) ne sme biti daljša od 4-5 m. Odvodna cev je potrebna tudi pri otočnih in vgradnih napah obtočne različice.

Obtočna napa zahteva inštalacijo filtra na osnovi aktivnega oglja. V tem primeru ni potrebna inštalacija odvodne zračne cevi, priporoča pa se montaža usmerjevalnika smeri zraka (samo za kaminske nape).

- K napi 'spada neodvisna osvetlitev in izvlečni ventilator z možnostjo nastavitve ene izmed nekaj obra-tovalnih hitrosti.

- Odvisno od različice izdelka, je napa namenjena trdni pritrditvi na vertikalni steni nad plinskim ali električnim štedilnikom (kaminske in univerzalne nape); na stropu nad plinskim ali električnim štedilnikom (otočne nape); na vertikalni steni v pohištveni vgradnji nad plinskim ali električnim štedilnikom (teleskopske ali vgradne nape). Pred montažo je potrebno preveriti, če je konstrukcija stene / stropa primerna za inštalacijo nape. Nekateri modeli nap so zelo težki.

- Višina montaže izdelka nad elektronsko ploščo je podana v podatkovni kartici izdelka (tehnični specifikaciji izdelka). Če je pri navodilih za inštalacijo plinskih izdelkov podana večja razdalja, je to treba upoštevati (Slika 1a/b/c).

Pod kuhinjsko napo ne smete pustiti odprtega plamena, med odmikanjem posod iz štedilnika pa je potrebno ogenj zmanjšati na minimalni plamen. Vedno je potrebno preveriti, da plamen ne sega prek posode, saj to lahko povzroči neželeno izgubo energije in nevarno koncentracijo toplote.

- Jedi 'kuhane na maščobi morajo biti pod stalnim nadzorom, saj se lahko pregreta maščoba hitro vname.

- Pred vsakršnim čiščenjem, zamenjavo filtra ali pred začetkom popravljalnih del, je potrebno vtikač izklopiti iz vtičnice.

Maščobni filter kuhinjske nape je potrebno čistiti vsaj enkrat mesečno, saj se lahko filter, će je prežet z maščobo hitro vname.

- Ce se v prostoru poleg nape uporablja druge naprave brez električnega napajanja (npr. peči na tekoča goriva, pretočni grelniki vode, grelniki vode na plin) je potrebno zagotoviti zadostno ventilacijo (pritok zraka). Varna uporaba je možna, kadar pri istočasnem delovanju nape in naprav na kurjavo, odvisnih od zraka v prostoru, na mestu inštalacije teh naprav zračni tlak znaša največ 0,004 milibara (ta točka ne velja, kadar je uporabljana obtočna kuhinjska napa).

- Napa ljudém v kuhinji ne sme služiti kot površina za oporo.

Potrebno je čistiti tako zunanjost nape kot njeno notranjost (VSAJ ENKRAT MESEČ-NO, z upoštevanjem nasvetov, ki se tičejo vzdrževanja, podanih v spodnjih navodilih). Ne-upoštevanje pravil, ki se tičejo nape oz. menja-ve filtrov lahko povzroči možnost požara.

- Ce je električna povezava poškodovana, mora biti zamenjana v specializiranem servisu.

- Potrebno je zagotoviti možnost izklopa naprave od električne napeljave, bodisi z odklopom vtikača ali izklopom dvopolnega stikala.

- Naprava ni namenjena uporabi za osebe (tudi otroke) z omejeno fizično, senzorično ali psihično zmogljivostjo, ali osebam s pomanjkanjem izkušenj ali poznavanja naprave, razen će se to počne pod nadzorom ali v skladu z navodili uporabe naprave, ki jih podaja oseba, ki je odgovorna za njihovo varnost.

- Posebej je treba paziti, da naprave ne bi uporabljali otroci brez nadzora odgovornih oseb.

● Preveriti je potrebno, će napetost podana na znakovni tablici odgovarja parametrom napajalnega mesta.

- Pred montažo je električni prevodnik potrebno razviti in poravnati.

● Pozor! Embalažne materiale (polietilenske vrečke, kose polistirena, itd.), je treba pri razpakiranju hraniti izven dosega otrok.

POZOR: vedno preden napo povežemo je potrebno preveriti, će je bil napajalni kabel pravilno nameščen in NI bil v teku montaže preščipnjen ali prepognjen. Ne povezujte naprave z električno napeljavo pred koncem montaže.

- Uporaba nape brez montaže aluminija-stih maščobnih filtrov je prepovedana.

Pod napo je strogo prepovedana priprava jedi z uporabo odprtega ognja (flambiranje).

V teku nameščanja tehničnih sredstev in sredstev odtoka dima in hlapov, ki se tičejo varnosti, se je potrebno natančno držati navodil, ki jih podajajo odgovorne lokalne oblasti.

POZOR! Vijaki ali utrjevalni elementi, ki niso pritrjeni v skladu s temi navodili, lahko povzročijo nevarnost zdravju ali življenju.

Montaža

Montaža naprave je korak po koraku prikazana na slikah št. 3...

Nastavitev odzračevalnega načina delovanja nape

Med odzračevalnim načinom delovanja nape se zrak odvaja ven prek posebnega odvoda. Pri tej nastavitvi je potrebno eventualno odstraniti filter na podstavi aktivnega oglja.

Napa je povezaňa z odvodno cevjo, ki zrak odvaja ven s pomočjo trdne ali elastične cevi premera 150 ali 120 mm in primernih objemk za cevi, ki jih je potrebno kupiti v prodajalnah z inštalacijskimi materiali.

Povezavo mora narediti kvalificiran inštalater.

Nastavitev delovanja nape z obtočnim načinom delovanja

Pri tem načinu delovanja se prefiltriran zrak ponovno vrne v prostor prek obojestranskih odprtin na zgornji cevi za odvajanje zraka.

Pri tej nastavitvi se mořa namestiti filter na podstavi aktivnega oglja oz. se priporoča montaža usmerjevalnika odvajanja zraka (dostopnost odvisna od modela).

Pri izbranih modelih univerzalnih nap je potrebno preklopiti vzvod na notranji strani nape (Slika 8), da bi preklopili način delovanja iz odzračevalnega na obtočnega. Očiščen zrak se v prostor vrne prek odprtin, ki se nahajajo na zgornjem delu naprave.

Vgradne in teleskopske nape, ki delujejo v obtočnem načinu zahtevajo montažo odtočne cevi za zrak. Drug konec cevi mora biti usmerjen v prostor, prek te se bo odvajal prefiltriran zrak.

Hitrost ventilatorja

Najnižja in srednja hitrost se uporablja pri normalnih pogojih oz. pri majhni količini dima, najvišja hitrost pa naj se uporablja le pri veliki količini kuhinjskih dimov, npr. ob cvrtju ali praženju.

SERVIS IN VZDRŽEVANJE

Upravljanje nape je mogoče prek kontrolnega panela (Slika 4)

• Polja 1, 2, 3 – služijo regulaciji hitrosti ventilatorja v seriji od 1 do 3,
• Polje za osvetlitev "L" - služi za vključitev in izključitev luči pri napi, neodvisno od delovanja motorja.

Vzdrževanje

Redno vzdrževanje in čiščenje naprave zagotavlja dobro delovanje nape brez okvar in podaljša njeňo življenjsko dobo. Potrebno je biti posebej pozoren, da se maščobni filter in filter z aktivnim ogljem čisti in menja v skladu s priporočili proizvajalca.

Kovinski maščobni filter

Čiščenje

Aluminijasti maščobni filter mora biti pri normalnem delovanju nape očiščen v pomivalnem stroju s pomočjo nežnega detergenta ali tekočega mila.

Menjava

Demontaža aluminijastega maščobnega filtra je pri-kazana na sliki 5.

Pri nekaterih modelih je nameščen akrilni filter. Potrebno ga je menjati vsaj enkrat na dva meseca ali pogostėje v primeru izjemno intenzivne uporabe.

Filter z aktivnim ogljem (nameščen le v primeru obtočne nape)

Delovanje – Filter z aktivnim ogljem se namešča izključno takrat, kadar napa ni povezana z ventilacijskim odvodom. Filter z aktivnim ogljem absorbira vonjave vse do zasičenosti. Ni primeren za umivanje, niti za obnovitev in mora biti zamenjan vsaj na dva meseca ali pogosteje v primeru izjemno intenzivne uporabe.

Menjava

Demontaža maščobnega filtra z aktivnim ogljem je prikazana na sliki 6.

Osvetlitev

Zamenjava luči je prikazana na sliki 7. Namestiti je potrebno žarnice / halogenske žarnice / diodne module takšnih parametrov, kakršni so pri tistih, ki so bili v napravo nameščeni tovarniško. Če slika ne obstaja v navodilih za uporabo, se zamenjava modula osvetlitve lahko izvede le pri pooblaščenem servisu.

Čiščenje

Običajno čiščenje nape:

• Ne uporabljajte mokrih krp ali gobic, niti vode.
• Ne uporabljajte topil ali alkohola, saj lahko ti povzročijo, da polakirana površina postane matirana.
• Predvsem za čiščenje površine izdelane iz nerjavečega jekla ne uporabljajte korozivnih snovi.
• Ne uporabljajte trde, grobe krpe

Priporoča se uporaba vlažne krpe ali različnih sredstev za pomivanje.

Pozor: Po nekaj pranjih v pralnem stroju se lahko barva aluminijastega filtra spremeni. Sprememba barve ne pomeni nepravilnosti, niti ne zahteva zamenjave filtra.

Reciklaža embalaže

Naprava je bila za čas transporta zaščitena pred poškodovanjem. Proximo, da po razpakiranju naprave odstranite elemente embalaže na način, ki ne ogroža okolja. Vsi materiali, uporabljeni za

embalažo, so okolju prijazni, v celoti jih je možno reciklirati:

● Zunanja embalaža iz kartona/ folije
- Oblika iz polistirenske (PS) pené brez CFC
● Folija in vrečke iz polietilena (PE)

UMIK IZ UPORABE

Če izdelka ne bomo več uporabljali, moramo preden ga zavržemo iz uporabljenega materiala odrezati električni kabel. Ta naprava je označena skladno z evropsko direktivo 2002/96/EU in poljskim

zakonom o odpadni električni in elektronski opremi s prečrtanim zabojnikom za odpadke.

Taka oznaka obvešča, da se zadevne opreme po odrabi ne sme odlagati skupaj z drugimi gospodinjskimi odpadki. Uporabnik jo je dolžan oddati subjektu, specializiranemu za zbiranje odpadne električne in elektronske opreme. Ti zbiralci odpadkov, v tem lokalna zbirna mesta, trgovine in občinske enote, tvorijo ustrezni sistem, ki omogoča sprejem te odrabljene opreme.

Ustrezno ravnanje z odpadno električno in elektronsko opremo pomaga preprečiti zdravju ljudi in stanju naravnega okolja škodljive posledice, izhajajoče iz prisotnosti v njej nevarnih sestavin in iz neustreznega skladiščenja in predelave take opreme.

GARANCIJA, POPRODAJNE STORITVE

Garancija

Garancijske storitve skladno z garancijskim listom.

Proizvajalec ne odgovarja za morebitno škodo zaradi nepravilnega ravnanja z izdelkom.

Izjava proizvajalca

Proizvajalec s tem izjavlja, da ta izdelek izpolnjuje temeljne zahteve spodaj navedenih evropskih direktiv:

• nizkonapetostne direktive 2014/35/UE
• direktivė o elektromagnetni združljivosti 2014/30/UE
• direktive o okoljsko primerni zasnovi 2009/125/ES
  • directive o RoHS 2011/65/ES

in zato je bil izdelek označen z C€ oz. je bila zanj izdana uredba o skladnosti, ki je na voljo organom, ki nadzorujejo trg.
