UH 17108-2 W - Kuchynský odsávač pár AMICA - Bezplatný návod na obsluhu

Značka	AMICA
Model	UH 17108-2 W
Typ produktu	Odsávač pár
Spôsob inštalácie	Nástenný alebo univerzálny
Odporúčaná montážna výška	Podľa pokynov vášho sporáka (zvyčajne 65-75 cm nad elektrickou varnou doskou)
Počet rýchlostí ventilátora	3
Osvetlenie	Integrované, nezávislé ovládanie
Režim prevádzky	Odvod alebo recirkulácia vzduchu
Priemer odvodného potrubia	120 mm alebo 150 mm
Tukový filter	Hliníkový, umývateľný v umývačke riadu alebo ručne (každý mesiac)
Uhlíkový filter (recirkulačný režim)	Treba vymeniť každé 2 mesiace, neumývateľný
Elektrické napájanie	220-240 V ~ 50 Hz
Spotreba energie	Nešpecifikovaná v návode
Hladina hluku	Premenlivá podľa rýchlosti
Rozmery (Š x H x V)	Nešpecifikované v návode
Hmotnosť	Nešpecifikovaná v návode
Záruka	Podľa dodanej záručnej karty
Dostupné náhradné diely	Tukový filter, uhlíkový filter

Často kladené otázky - UH 17108-2 W AMICA

Aká je odporúčaná montážna výška pre odsávač pár AMICA UH 17108-2 W?

Montážna výška musí byť v súlade s pokynmi vášho sporáka. Vo všeobecnosti, nad elektrickou varnou doskou je približne 65 až 75 cm. Viac podrobností nájdete v návode.

Ako vyčistiť tukový filter odsávača?

Hliníkový tukový filter je potrebné čistiť najmenej raz za mesiac. Môžete ho umývať v umývačke riadu alebo ručne jemným čistiacim prostriedkom. Po niekoľkých umytiach môže dôjsť k zmene farby, čo je normálne.

Kedy mám vymeniť uhlíkový filter?

Uhlíkový filter sa používa iba v recirkulačnom režime. Neumýva sa a musí sa vymieňať každé 2 mesiace, alebo častejšie pri intenzívnom používaní.

Môžem používať odsávač bez tukového filtra?

Nie, je prísne zakázané používať odsávač bez tukového filtra. Hrozí nebezpečenstvo požiaru.

Ako prepnúť z režimu odvodu do režimu recirkulácie?

Pri niektorých modeloch je potrebné prepnúť páku vo vnútri odsávača (pozri obrázok 8 v návode). Pre recirkulačný režim musíte nainštalovať uhlíkový filter a odstrániť odvodné potrubie, ak je prítomné.

Čo robiť, ak je poškodený napájací kábel?

Poškodený napájací kábel musí vymeniť výrobca, jeho servis alebo kvalifikovaná osoba, aby sa predišlo nebezpečenstvu.

Je bezpečné používať odsávač súčasne so spotrebičom na spaľovanie?

Áno, za určitých podmienok. Je potrebné zabezpečiť dostatočné vetranie a udržiavať maximálny podtlak 0,004 mbar v mieste spotrebiča na spaľovanie. V recirkulačnom režime toto obmedzenie neplatí.

Ako nastaviť rýchlosti ventilátora?

Odsávač je vybavený 3 rýchlosťami. Rýchlosti 1 a 2 používajte na bežné varenie, rýchlosť 3 na silné koncentrácie dymu (vyprážanie, grilovanie). Ovládanie je pomocou tlačidiel (pozri obrázok 4 v návode).

Prečo nefunguje osvetlenie môjho odsávača?

Najprv skontrolujte, či je odsávač zapojený a či je zapnutý vypínač osvetlenia. Ak problém pretrváva, kontaktujte servis. Osvetlenie je nezávislé od motora.

Ako zlikvidovať odsávač po skončení životnosti?

Nevyhadzujte odsávač do domáceho odpadu. Musí byť odovzdaný v zbernom stredisku odpadu z elektrických a elektronických zariadení v súlade so smernicou 2012/19/EÚ.

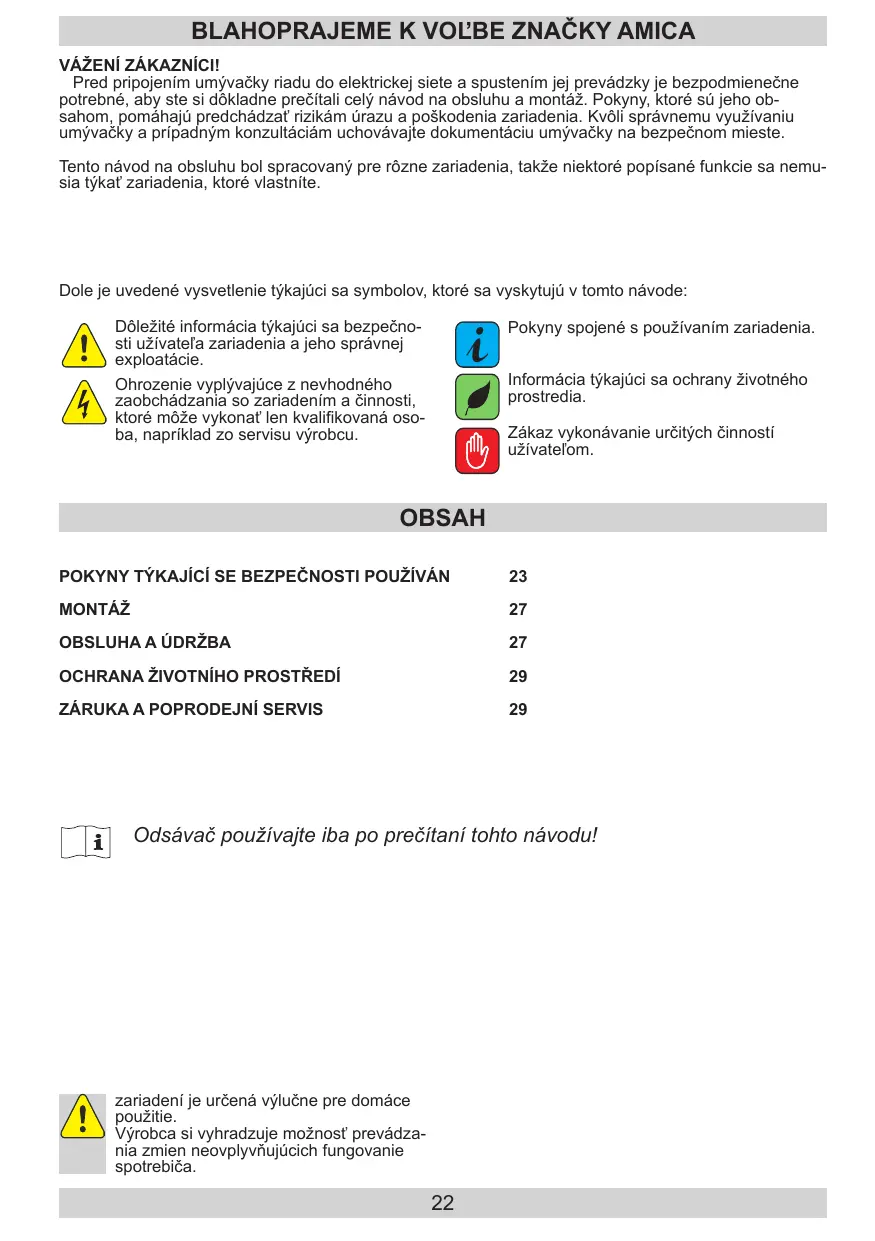

NÁVOD NA OBSLUHU UH 17108-2 W AMICA

Pred pripojením umývačky riadu do elektrickej siete a spustením jej prevádzky je bezpodmienečne potrebné, aby ste si dôkladne prečítali celý návod na obsluhu a montáž. Pokyny, ktoré sú jeho obsahom, pomáhajú predchádzať rizikám úrazu a poškodenia zariadenia. Kvôli správnemu využívaniu umývačky a prípadným konzultáciám uchovávajte dokumentáciu umývačky na bezpečnom mieste.

Tento návod na obsluhu bol spracovaný pre rôzne zariadenia, takže niektoré popísané funkcie sa nemusia týkať zariadenia, ktoré vlastníte.

Dole je uvedené vysvetlenie týkajúci sa symbolov, ktoré sa vyskytujú v tomto návode:

Dôležité informácia týkajúci sa bezpečnosti užívatel'a zariadenia a jeho správnej exploatácie.

Ohrozenie vyplývajúce z nevhodného zaobchádzania so zariadením a činnosti, ktoré môže vykonat' len kvalifikovaná osoba, napríklad zo servisu výrobcu.

Pokyny spojené s používaním zariadenia.

Informácia týkajúci sa ochrany životného prostredia.

Zákaz vykonávanie určitých činností užívateľom.

OBSAH

POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁN 23

MONTÁŽ 27

OBSLUHA A ÚDRŽBA 27

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ 29

ZÁRUKA A POPRODEJNÍ SERVIS 29

Odsávač používajte iba po prečítaní tohto návodu!

Výrobca si vyhradzuje možnosť prevádzania zmien neovplyvňujúcich fungovanie spotrebiča.

• Výrobca nenesie žiadnu zodpovednosť za eventuálne škody alebo požiare spôsobené zariadením a vyplývajúcim z nedodržovania pokynov uvedených v tomto návodu.
• Kuchynský odsávač sa používa na odstraňovanie kuchynských pár. Nepoužívajte ho na iné účely.
• Odsávač, ktorý fun-guje v režime odt'ahu, pripojte k príslušnému ventilačnému potrubiu (nepripájajte ku komínovým, dymovým alebo spalinovým potrubiam, ktoré sú v prevádzke). Odsávač vyžaduje in- štaláciu potrubia, ktoré odvádza vzduch smerom von z miestnosti. Dĺžka potrubia (najča-stejšie rúrka ∅ 120 alebo 150mm) nesmie byť dlhšia ako 4-5 m. Potrubie, ktoré odvádza vzduch je taktiež nutné pri teleskopických a nábytkových digestoroch v prevádzkovom režime pohlcovača.

• Odsávač, ktorý je v prevádzkovom režime pohlcovača vyžaduje inštaláciu filtra s aktivnym uhlím. V tomto prípade sa nevyžaduje inštalácia potrubia odvádzajúceho vzduch von, odporúča sa však montáž usmerňovača prúdu vzduchu (iba komínové odsávače).
• Odsávač má nezávislé osvetlenie a tiež odt'ahový ventilátor s možnosťou nastavit' jednu z niekol'kých rýchlostí otáčania.

- V závislosti na verzii zariadenia je odsávač určený na trvale pripevnenie na zvislú stenu nad plynovým alebo elektrickým sporákom (komínové a univerzálnne odsávače); na strop nad plynovým alebo elektrickým sporákom (ostrovné odsávače); na zvislú stenu v zabudovanom nábytku nad plynovým alebo elektrickým sporákom (teleskopické a vstavané odsávače). Pred inštaláciou sa uistite, či konštrukcia steny / stropu je dostatočná na udržanie odsávača. Niektoré modely odsávačov sú veľmi t’ažké.

- Výška inštalácie zariadenia nad elektrickou varnou doskou je uvedená v liste výrobku (technickej špecifikácii zariadenia). Ak je v návode na inštaláciu plynových zariadení uvedená väčšia vzdialenost', je potrebné to vziat' do úvahy (obr. 1a/b/c).

- Pod kuchynským odsávačom nenechávajte otvorený oheň, pri vyberaní riadu z horáku nastavte minimálny plameň. Vždy skontrolujte, či plameň nepresahuje poza riad, pretože to spôsobuje nežiaduce straty energie a nebezpečnú koncentráciu tepla.

- Jedlá pripravované na tukoch musia byt' neustále dohliadané, pretože príliš zahriaty tuk sa môže vznietit'.

- Pred každou operáciou čistenia alebo výmeny filtra alebo pred začiatkom opráv, vytiahnite zástrčku spotrebiča zo zásuvky.

- Cistenie hliníkového filtra, je potrebné vykonávat' prinajmenšom raz na mesiac, v súvislosti s existujúcim rizikom požiaru (nasýtený tuk je l'ahko zápalný).

- Ak sa v miestnosti, okrem kuchynského odsávača, exploatuje aj iný spotrebič s neelektrickým napájaním (napr. pece na tekuté palivo, prietokové ohrievače, termy), je nutné zabezpečit' postačujúcu ventiláciu (prívod vzduchu). Bezpečná explo- atácia je možná, ked' pri súčasnej práci kuchynského odsávača a spaľujúcich zariadení, ktoré sú závislé na vzduchu v miestnosti, v mieste nastavenia týchto zariadení je podtlak najvyššie 0,004 milibaru (tento bod neplatí, kedy je kuchynský odsávač používaný ako absorbent zápachov).

- Odsávač nemôže slúžiť ako plocha podpory pre osoby nachádzajúce sa v kuchyni.

- Odsávač musí byt často čistený jak zvnútra, tak i zvonka (NAJMENEJ RAZ MESAČNE, pri dodržovanie pokynov týkajúcich sa údržby, uvedených v tomto návodu). Nedodržovanie zásad týkajúcich sa čistenie odsávača, ako aj výmeny filtrov môže spôsobit' vznik ohrozenia požiarom.

- Toto zariadenie nie je prispôsobené k používaniu osobami (v tom det'mi)s obmedzenou fyzickou, zmyslovou alebo psychickou schopnost'ou alebo osobami s nedostatočnými skúsenost'ami a znalost'ami zariadenia, iba ak je uskutočňované pod dohl'adom alebo v súlade s návodom používania zariadenia, odovzdanom osobami odpovedajúcimi za ich bezpečnosť.

- UPOZORNENIE: pred pripojením odsávača k siet'ovému napájaniu vždy skontrolujte, či bol napájací kábel správne nainštalovaný a či NE-BOL pritlačený odsávačom počas montážnych prác. Nenapájajte spot-rebiče na elektrickou siet', pokiaľ nebola úplne dokončená jeho in- štalácia.

Montáž zariadenia krok za krokom je znázornená na obrázkoch 3...

Nastavenie digestora na režim odsávania

V tomto prípade je vzduch odvádzaný von zvláštnym potrubím. Pri takom nastavení je nutné odstránit prípadné filtre s aktívnym uhlíkom.

Digestor je pripojený k ventilačnému otvoru odvádzajúcemu vzduch von z miestnosti pomou- cou pevného alebo pružného potrubia s priemerom 120 mm a správnych objímok k tomuto potrubiu, ktoré sú dostupné v obchodoch s inštalačnými materiálmi.

Nastavenie digestora na režim filtrácie

V tomto prípade sa prefiltrovaný vzduch vracia spät do miestnosti prostredníctvom výrezov umiestnených po oboch stranách horného komína.

Pri takom nastavení je nutné namontovať filter s aktívnym uhlíkom a odporúča sa namontovať spätnu klapku (dostupnosť v závislosti od modelu).

Pri vybraných modeloch univerzálnych odsávačov je potrebné prepnút' páčku vo vnútri odsávača (obr. 8), aby ste mohli prepnút' prevádzkový režim z odťahového na režim pohlcovača zápachov. Vyčistený vzduch sa vráti do miestnosti cez otvory, ktoré sa nachádzajú v hornej časti zariadenia.

Odsávače nábytkové a teleskopické, ktoré fungujú v režime pohlcovača vyžadujú montáž potrubia, ktoré odvádza vzduch. Druhý koniec potrubia je potrebné nasmerovať do miestnosti, tadiaľ bude odvádzaný prefiltrovaný vzduch.

Rýchlosti ventilátora

Najnižšia a prostredná rýchlost’ slúžia na prevádzku za normálnych podmienok a na odstraňovanie nízkych koncentrácií pár, kým najvyššia rýchlost’ slúži len na odstraňovanie vysokých koncentrácií kuchynských pár, napr. počas vyprázania alebo grilovania.

OBSLUHA A ÚDRŽBA

Ovládanie odsávače sa vykonáva pomocou ovládacieho panela (obr. 4)

0 – Zapnutie / vypnutie
– prvá rýchlost' motora, dióda svieti,
- druhá rýchlost' motora, dióda svieti,
* – tretia rýchlost' motora, dióda svieti,
- zapnutie / vypnutie osvetlenia.

Táto regulácia umožňuje zvolenie optimálnej rýchlosti ventilátora pre potreby exploatácie s minimálnou hodnotou hluku.

Údržba

Regulárna údržba a čistenie spotrebiča zabezpečí dobrou a bezppruchovou práci kuchynského odsávača, ako aj predlži jeho trvanlivosť. Je nutné venovať špeciálnu pozornosť, aby tukové aj uhlíkové filtre boli vymieňané v súlade s odporúčaním

Hliníkový protitukový filter je potrebné čistiť každý mesiac počas normálnej prevádzky odsávače, v umývačke riadu alebo ručne s použitím jemného čistiaceho prostriedku alebo tekutého mydla.

Výmena

Pri niektorých modeloch je použitý akrylový filter. Musí byť vymenený aspoň raz za 2 mesiace, alebo častejšie v prípade veľmi intenzívneho používania.

Uhlíkový filter (používaný iba vo verzii pohlco-vača)

Uhlíkový filter sa používa výlučne vtedy, keď odsávač nie je pripojený k ventilačněmu kanálu. Filter s aktivnym uhlím má schopnosť absorbovania pachov až do svojho nasýtenia. Nie je tiež vhodný do umytia ani k regenerácii a musí byť vymieňaný najmenej jedenkrát na 2 mesiace alebo častejšie v prípade výnimočne intenzívneho používania.

Výmena:

Výmena osvetlenia je znázornená na obrázku č. 7. Je potrebné používať žiarovky / halogény / diódové moduly s rovnakými parametrami ako sú nainštalované výrobcom v zariadení.

Čistenie

Normálne čistenie odsávača:

• Nepoužívajte vlhké handričky alebo špongie ani prúd vody.
• Nepoužívajte riedidlá ani alkohol, pretože by mohli zmatniet lakované povrchy.
• Nepoužívajte leptavé látky, najmä na čistenie povrchov z nerezovej oceli.
  ● Nepoužívajte tvrdé, drsné handričky

Odporúča sa používanie vlhkej handričky a neutrálnych mycích prostriedkov.

Pozor: Po niekoľko umývanie v umývačke, filter môže zmenit' farbu. Zmena farby neznamená zlyhanie a nie je potrebná výmena filtra.

Recyklace obalu

Výrobca týmto vyhlasuje, že výrobok spíňa dôležité požiadavky nasledujúcich európskych smerníc:

• smernica pre nízke napätie 2014/35/EC
• smernica elektromagnetickej kompatibility 2014/30/EC
  • smernica ErP - 2009/125/EC
  • smernica RoHS 2011/65/EC

a preto výrobok získal označenie C€ a bolo preň vydané Vyhlásenie o zhode, a toto vyhlásenie bolo sprístupnené orgánom obchodnej inspekcie.
