Producttype	Afzuigkap
Merk	ROBLIN
Model	VIZIO 750/4
Elektrische voeding	220-240 V ~ 50/60 Hz, enkelfasig, klasse I
Bescherming	Klasse I met aarding
Afzuigvermogen	Meerdere snelheden: normaal, intensief (6 min), 24h (100 m³/u gedurende 10 min/u)
Verlichting	LED, uitsluitend vervanging door een erkende professional
Afstandsbediening	Ja, in-/uitschakelen door lang indrukken (5-6 sec) op het toetsenbord van de afzuigkap
Vetfilters	Metalen, vaatwasmachinebestendig (max 50°C), levensduur 10 jaar
Geurfilters	Wasbaar (vaatwasser hoge temperatuur, reactivering in oven 10 min op 100°C) of actieve kool (vervanging elke 3 maanden)
Filterverzadigingsalarm	FF/FG (metaalfilters) na 100 h, EF (kool) na 200 h; reset door lang indrukken (3 sec)
Vertraagde automatische uitschakeling	30 minuten, activeerbaar vanaf alle posities
Reiniging en onderhoud	Carrosserie: niet-schurend reinigingsmiddel; binnenkant: 1 keer per jaar; filters: elke maand; controle luchtstroom: elke 6 maanden
Veiligheid	Niet flamberen onder de afzuigkap, geen open vlammen laten, frituren in de gaten houden, maximale onderdruk 0,04 mbar
Garantie	2 jaar onderdelen (exclusief arbeidskosten); beschikbaarheid reserveonderdelen gedurende 10 jaar
Klantendienst	04 88 78 59 93
Installatie	Door gekwalificeerde installateur; niet aansluiten op een MV-systeem; respecteer de uitlaatdiameter

Veelgestelde vragen - VIZIO 750/4 ROBLIN

Hoe activeer of deactiveer ik de afstandsbediening van de afzuigkap?

Om de afstandsbediening te activeren of deactiveren, druk op de toets van het bedieningspaneel van de afzuigkap gedurende 5 tot 6 seconden. Het display geeft een knipperend signaal ter bevestiging van de activering of deactivering.

Wat te doen als het filterverzadigingsalarm gaat branden?

Het alarm FF of FG betekent dat de metaalfilters gewassen moeten worden (na 100 h). Het alarm EF geeft aan dat de koolfilters vervangen en de metaalfilters gewassen moeten worden (na 200 h). Om het alarm te resetten, druk op de corresponderende toets gedurende 3 seconden met de motor uit.

Hoe reinig ik de vetfilters?

De metalen vetfilters worden gereinigd in de vaatwasser bij een maximale temperatuur van 50°C, eenmaal per maand. Laat ze aan de lucht drogen. Hun levensduur is 10 jaar.

Hoe onderhoud ik de wasbare geurfilters?

De wasbare geurfilters moeten worden gereinigd in de vaatwasser op hoge temperatuur (zonder ander bestek) elke 2 maanden. Na het wassen en drogen, reactiver ze door ze in de oven te plaatsen gedurende 10 minuten op maximaal 100°C.

Wat te doen als de LED-verlichting niet meer werkt?

De vervanging van de LED's moet uitsluitend worden uitgevoerd door een erkende specialist. Probeer ze niet zelf te vervangen.

Hoe gebruik ik de intensieve snelheid?

Druk op de toets 1 om de intensieve snelheid te activeren, ook met motor uit. Deze duurt 6 minuten, waarna het systeem automatisch terugkeert naar de vorige snelheid. Ideaal voor sterke damp- en vetemissies.

Hoe programmeer ik de vertraagde automatische uitschakeling?

Druk op de corresponderende toets (kloksymbool) om de automatische uitschakeling na 30 minuten te activeren. De afzuigkap blijft werken en schakelt dan uit. Om te deactiveren, druk nogmaals op de toets of schakel de motor uit.

Wat te doen bij abnormale geluiden of trillingen?

Controleer de staat en bevestiging van de geur- en vetfilters. Reinig of vervang ze indien nodig. Als het probleem aanhoudt, neem contact op met een gespecialiseerde reparateur.

Hoe installeer ik de afzuigkap correct?

De installatie moet worden uitgevoerd door een gekwalificeerde installateur. Gebruik pluggen die geschikt zijn voor de ondergrond. Sluit de afzuigkap niet aan op een MV-kanaal. Respecteer de uitlaatdiameter en vermijd overbodige bochten om drukverlies te beperken.

Wat is de garantie van de afzuigkap?

De commerciële garantie is 2 jaar op onderdelen (exclusief arbeids- en reiskosten). Reserveonderdelen zijn 10 jaar beschikbaar. Voor interventies, neem contact op met de klantendienst op 04 88 78 59 93.

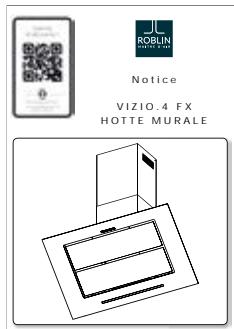

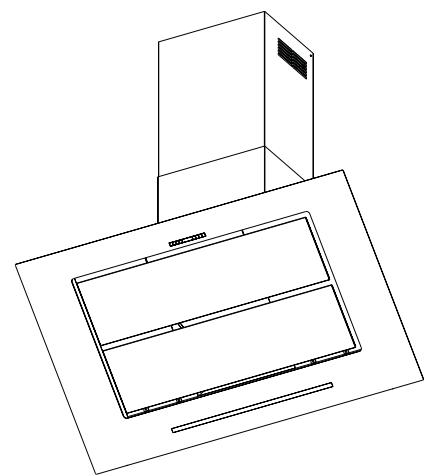

GEBRUIKSAANWIJZING VIZIO 750/4 ROBLIN

DIT APPARAAT VOLDOET AAN DE VOLGENDE NORMEN: EN 60 335-1:2012+A11:2014, EN 60 335-2-31:2014, EN 62233:2008 + C1:2008, EN 61 000-3-2:2006 + A1/A2: 2009, EN 61 000-3-3:2008, EN 55 014-1:2006 + A1:2009 + A2:2011, EN 55 014-2:1997 + A1:2001 + A2:2008, EN 61591:1997/ A2:2011, EN 50564:2011, EN 50581:2012, 2014/35/CE met betrekking tot elektrische verilgheid, 2014/30/CE met betrekking tot elektromagnetische compatibilititeit, 2009/125/CE met betrekking tot ecoconceptie, 2011/65/CE met betrekking tot de beperking van het gebruik van bepaalde gevaarlijke substanties in elektrische en elektronische apparatuur, en met betrekking tot de belangrijkste Europese richtlijnen 66/2014.

Wanner het symbool van een doorgestreepte vuilnisbak op wielen op het product is bevestigd, betekent dit dat het product conform de Europese richtlijn 2002/96/EC is.

Uw apparaat werd ontworpen en vervaardigd met materialen en bestanddelen van superieure kwaliteit die gerecycled en opnieuw gebrukt+kunnen worden:

Gelieve u te informeren aan deplaatselijke reglementering voor de scheiding van elektrisch en elektronisch afval, Gelieve u te houden aan de plaatselijke reglementeringen en uw afgedankte apparaten Niet bij uw gewone huisvuil te gooien,
- Door afgedankte apparaten op een correcte manier weg te werpen helpt u möglichke negatieve gevolgen voor het milieu en de gezondheid te voorkomen I'environnement et la santé humaine.

Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte psychische, zintuiglijke of mentale capaciteiten, noch door Personen die geen ervaring hebben met of kennis hebben van dit type apparaat, tenzij ze onder toezicht staan van Personen die verantwoordelijk zijn voor hun veiligheid. Kinderen要去en onder toezicht worden gehonden om er zeker van teল met het apparaat spelen.

AANWIJZINGEN VOOR DE MONTAGE

De montage en de aansluiting moeten worden uitgevoerd door een gekwalificeerd installeur(1).

Gebruik pluggen die geschikt zijn voor het type wand, vraag advies aan de fabrikant, kies indien nodig voor vastmetselen.

Het bedrijf is Niet aansprakelijk in geval van een defectueuze bevestiging veroorzaakt door de gemaaakte boorgaten en de gebruekte pluggen.

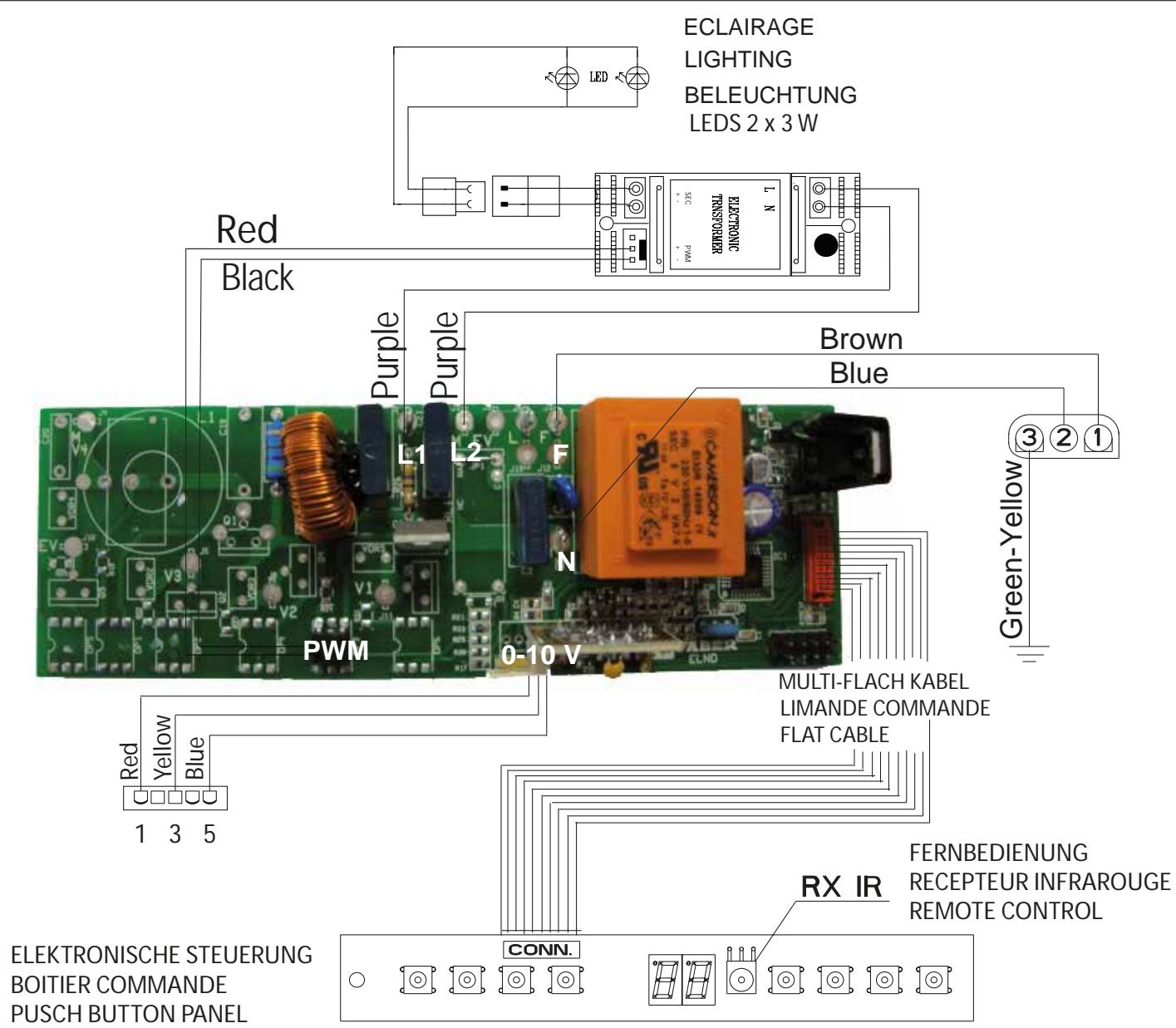

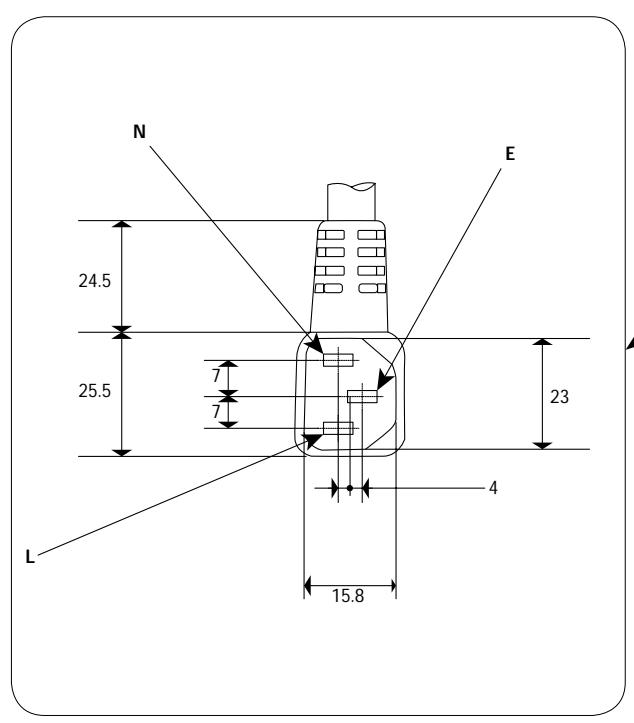

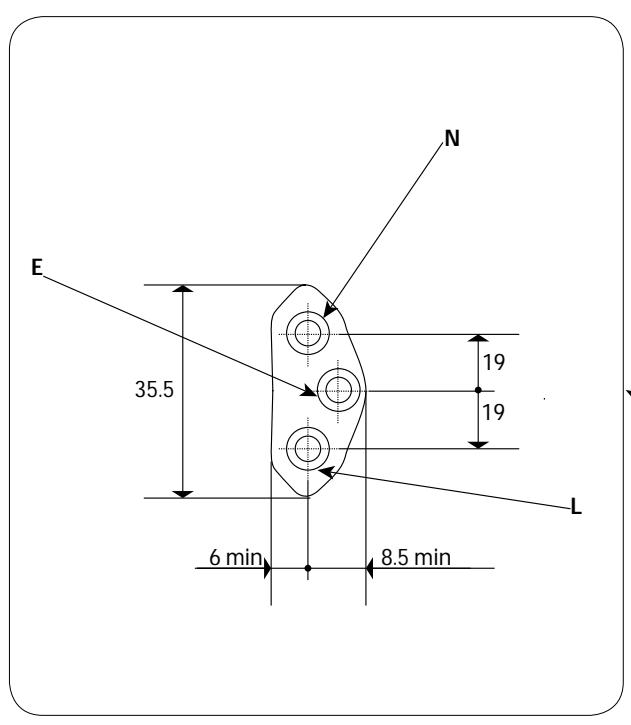

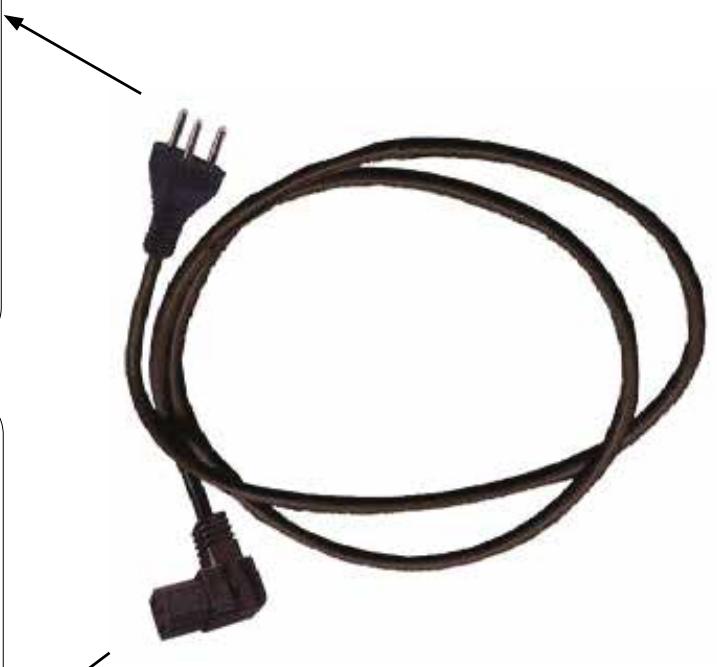

De afzuigkap is voorzien van een voedingskabel van het type HO5VVF 3 x 0,75 mm2 met een genormaliseerde geaarde stekker 10 / 16

Controller of de spanning van de sector identiek is aan de waarden die staan vermeld op het identificatieplaatje aan de binnenkant van de afzugkap.

Indien de afzuigkap rechtstreeks worden aangesloten op het net (zonder de fiche),要去 een omnipolaire schakelaar met een verbindingsopening van 3mm voor de afzuigkap worden geinstalleerd. De aardsnoer (gele en groene snoer) mag Niet worden onderbroken door deze schakelaar

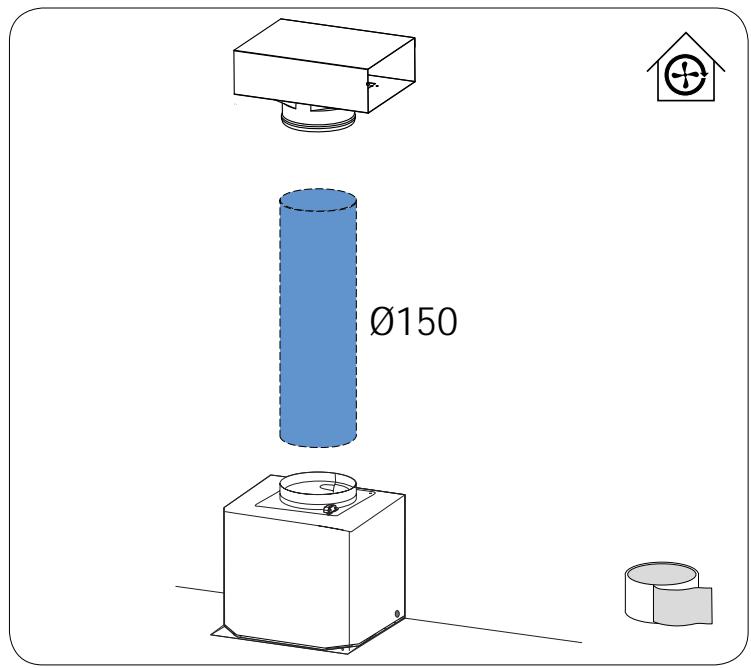

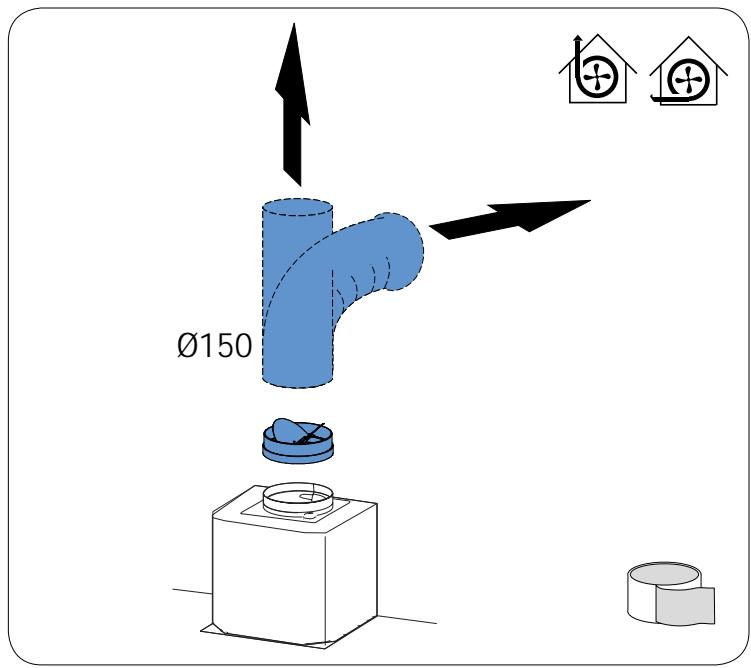

Respecteer de afvoerdiameter van het apparaat: de afzugkap mag in geen enkel geval worden aangesloten op een mechanisch gecontroleerd ventilationsystem.
Zorg ervoor dat bij het evacueren van verruilde lucht door een afvoerbuis deze Niet al worden gebruikt voor de afvoer van rook of gassen afkomstig van apparaten die op een andere energia werken dan elektricitieit.
- Plaats de kookplaat zo zich möglichk bij de evacuatie en vermijd de vorming van bochten in de afvoer om drukverlies zoveel möglichk te beperken.
Zorg ervoor dat bij alle installaties de lucht in de keuken regelmatig vernieuwd worden. Bedenk waar bij dat er 1 of Meerdere luchtingangen aanwezig要去en zich met een grotere of bezelfde diameter als de afvoerbuis, om negatieve druk in de keuken te voorkomen.
Voldoende ventilatie is noodzakelijk als een kookapparaat of een ander apparaat tegelijkertijd lucht uit de ruimte halen waar ook de afzuigkap hangt.
- De maximale negatieve druk in de ruimte moet lager zichn dan 0,04 mbar, om een retour van het verbrandingsgas te voorkomen.
- Het apparaat dient zo geinstalleerd te zich dat het stopcontact toegankelijk is.

1. Gebruik bij voorkeur een beperkte afzuigsnelheid; Gebruik de intensieve snelheid alleen indien nodig.
2. Een goed geventileerde keuken zorgt voor een e cientsere werkking van de afzigkap.
3. Maak voor een e cientsweerking de anti-vetfilters regelmatig schoon.
4. Een vuile filter functioneert Niet goed en gaat Niet lang mee.

GEBRUKSAANWIJZINGEN

FLAMBEER NOOIT EEN GERECHT ONDER DE AFZUIGKAP

Laat geen vrije vlammen onder een in werkungzfjnde afzigkap.

Frituurpannen dienen alkijd onder toezicht gehonden te worden, aangezien oververhit vet kan leiden tot brand.

De toegankelijke onderdelen van de afzuigkap hunnen warm worden tijdens het gebruik van kookapparatuur

Om een optimale afzuiging van de rook of dampen te realiseren, dient u de afzuiigkap ongeveer 5 Minutes voor het koken in te schakelen en enige tijd aan te latent na het koken:

lage snelheden worden aanbevolen voor koken op een laag vuur, sauzen, suddergerechten, enz...
- middelmatige snelheden worden aanbevolen voor koken op hoog vuur, grillen en frituren.
- hoge snelheden worden aanbevolen voor koken met große vetuitwasemingen en dampen.
- de intensieve snelheid worden aanbevolen bij te hoge dampen en vetuitwasemingen.

Voorkom brandgevaar door de afzuigkap volgens de onderhoudsaanwijzingen te reinigen :

Schakel de stroomtoevoer algid uit voor onderhouds- of elektrische werkzaamheden . Draag handschoenen.

Reinig de behuizing regelmatig met Niet schurende, zachte reinigingsmiddelen en eenlicht vochtige spons.
- Gebruik voor het renoveren (met een tussenpoos van minstens eenaar) van de roestvrij stalen buitenste delen bij voorkeur het product ref. 112.0172.941
- Gebruik nooit sponzen of doornatte doeken.
- Introduceer geen enkel voorwerp, noch de handen in de opening voor de luchtevacuatie.
Reinig de binnenkant van de afzuiger 1 keer peraar.
- Controller elke 6 maanden de goede afvoer van de verruilde lucht.
- Raadpleeg deplaatselijke reglementering betreende evacuatie van verruilde lucht.
- De anti-vetfilters要去 regelmatig worden gereinigd in de afwasmachine op een maximale temperatuur van 50^, 1 koer per maand of volgens de aanwijzingen van de bediening (zie pagina over de bediening). De filters aan de open lucht latent drogen. Deze filters hebben een levensduur van 10aar

• Wanner uw afzuigkap is uitgerust met afwasbare anti-geurfilters ^(3) dan要去 u deze filters om de 2 maanden reinigen in de afwasmachine op een hoge temperatuur (zonder ander keukengerei) en verrolgens door de afwasmachine of aan de open lucht lately drogen gedurende ongeveer 30 minutes.
  Heractiveer de schone en droge anti-geurfilters door ze gedurende 10 minuten in een oven op maximaal 100^ te leggen. De reingiging van de anti-geurfilters gebeurt systematisch op hetzelfde moment als de reiniging van de anti-vetfilters.
• De anti-geurfilters met actieve steenkool ^(3) 要去 minstens om de 3 maanden worden verrangen of zelfs vaker indien de af-zuigkap langer dan 3 eer per dag worden gebruikt. Of volgens de aanwijzingen van de bediening (zie pagina over de bediening). De verranging van de anti-geurfilters met actieve steenkool gebeurt systematisch op hetzelfde moment als de reiniging van de anti-vetfilters

CLEAN- R

• Ultraviolet lampen haben een levensduur van ongeveer 6000 uur. De levenscyclus van de clean-air filters (katalysatoren) volgt die van de ultraviolet lampen.
• De verwanging van een ultraviolet lamp (om de 3aar) gebeurt systematisch op hetzelfde moment als de verwanging van de bijbehorende clean-air filter.

• De verwanging van de defecte LED mag alleen worden uitgevoerd door een erkende ervaren specialist.

GARANTIE EN KLANTENSERVICE

WANNEER EEN ELEKTRISCH ONDERDEEL BESCHADIGD RAAKT, MAG DIT ALLEEN WORDEN VERVANGEN DOOR EEN DOOR DE FABRIKANT ERKEND REPARATIEATELIER, AANGEZIEN SPECIALAAL GEREEDSCHAP IS VEREIST

In geval van functiestoornissen dient u uw installateur te raadplegen. Hij moet het apparaat en de aansluitingen controleren.
Schakel de stroomtoevoer vollediguit.
Eis altijd het gebruik van originele verrangonderdelen (het Niet respecteren van deze aanwijzing kan schade berokkenen aan de verilgheid van het apparaat).
- Bij de bestelling van onderdelen dient u het serienummer van het apparaat te vermelden (zie volgende pagina). Dit nummer bevindt zich op het identificatieplaatje aan de binnenkant van de afzuigkap.
Alleen de aankoopfactuur van het apparaat geeftrecht op de toepassing van de contractuele garantie (onder deze garantie vallen in geen geval producten zoals: verlichting, filters, LED...).

Visualiser het identificatieplaatje dat op de behuizing van de afzuigkap is geplakt, aan de binnenkant,chter de filters. De gegevens op dit plaatje zijnoodzakelijk voor de onderhoudsdienst van de klantenservice voor technische assistentie.

Onderhoudsdienst Klantenservice: + 33 4.88.78.59.93

Vermeld hier en bewaar de volgende gegevens

GEGEVENS DIE INDIEN NDIG MOETTEN WORDEN DOORGEGEVEN AAN DE KLANTENSERVICE.

PRODUCTCODE :

FUN NUMMER :

SERIENUMMER :

x1

x1

X2

X1

x1

x1

A: azur, azur, azur blau / BK: black, noir, schwarz / B: blue, bleu, blau / Br: brown, brun, braun / G-Y: green-yellow, vert-jaune, grün-gelb / Gr: grey, gris, grau / LB: light blue, bleu clair, hell blau / P: pink, rose, rosa / V: purple, mauve, malver farbig / R: red, rouge, rot / W: white, blanc, weiss / W-P: white-pink, blanc-rose, weiss-rosa / Y: yellow, jaune, gelb

GARANTIE COMMERCIALE

Respecteer de aanwijzingen die staan vermeld in de paragraven ONDERHOUD en GARANTIE EN KLANTENSERVICE.

		Etappe 1	Etappe 2
Problemen	Details en/of oms- tandigheden van de problemen	Uit te voeren controles	Uitvoeren zichs indien "Etappe 1" Niet heeft geleid tot het vinden van een oplossing of indien een aan- vullend onderhoud nodig is
De afzuigkap werkt nicht.	Geen enkele functie reageert (afzuiig, verlichting...).	1. Controlleruw elektriciteitsnet.2. Controller de aansluiting van de voedingskabel van de afzuiigkap en de verbinding met het elektri- citeitsnet.	· Raadpleeg een elektricien wannee u een storing constateert in de elektrische voeding (1 of 2).· Raadpleeg een gespecialiseerd monteur wannee alles in orde is en het probleem aan- houdt.
De afzuigkap reageert nicht op de afstandbe- diening.		1. Controller de de batterijen goed in de afstandbe- diening zijn geinstalleerd.2. Controller de staat van de batterijen van de af- standbediening.3. De afstandussen de afzuiigkap en de afstandbe- diening is te groot of de richting (hoek) van de af- standbediening maar de afzuiigkap is Niet goed.4. De receptor is gedesactiveerd.	5. Installer de batterijen opnieuw.6. Verander de batterijen (2 batterijen LRO3 1,5V) van de afstandbediening.7. Verander de richting van de afstandbediening.8. Afstandbediening volgen.· Raadpleeg een gespecialiseerd monteur wannee alles in orde is en het probleem aan- houdt.
Lawaai, trillingen, afzuigproblemen.	Versie recirculatie.	1. Controller de staat van uw filters (anti-geur).2. Controller de positie en de bevestiging van de an- ti-geurfilters.3. Controller de staat van de anti-vetfilters.	4. Reinig of vernieuw de anti-geurfilters.5. Vervang de anti-geurfilters.6. Reinig uw anti-vetfilters.· Raadpleeg een gespecialiseerd monteur wannee alles in orde is en het probleem aan- houdt.
	Versie evacatie waar buiten, zwakke afzui- ging ondanks goed werkende motor.	1. Controller de staat van uw anti-vetfilters.2. Controller de installmentie van de afzuiigkap (afzui- gkap en afvoer, klep, lengte van de buis,+aantal bochten, diameter van de buis).	3. Reinig uw anti-vetfilters.· Raadpleeg uw verkoper/installateur als u een defect constateert in de installmente of montage.· Raadpleeg een gespecialiseerd monteur wannee alles in orde is en het probleem aan- houdt.
De verlichting werkt nicht.		· Controller de staat van de lampjes.	· Vervang defecte lampen.· Raadpleeg een gespecialiseerd monteur in geval van LED verlichting.

Configurations de montage préconisées, Mounting configurations recommended, Montagekonfigurationen empfohlen, Configurazioni di montaggio raccomandati, Configuraciones de montaje recomendedados, Bevestigingsconfigurations aanbevolen.

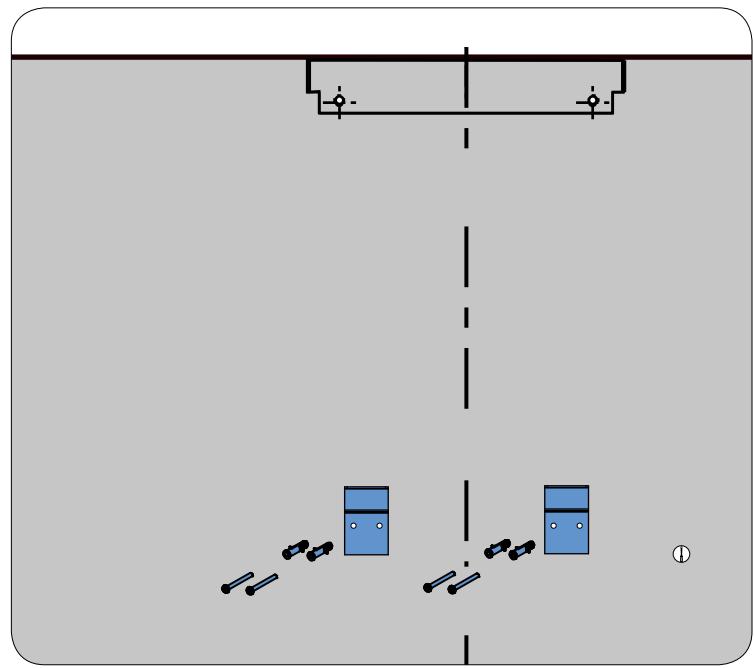

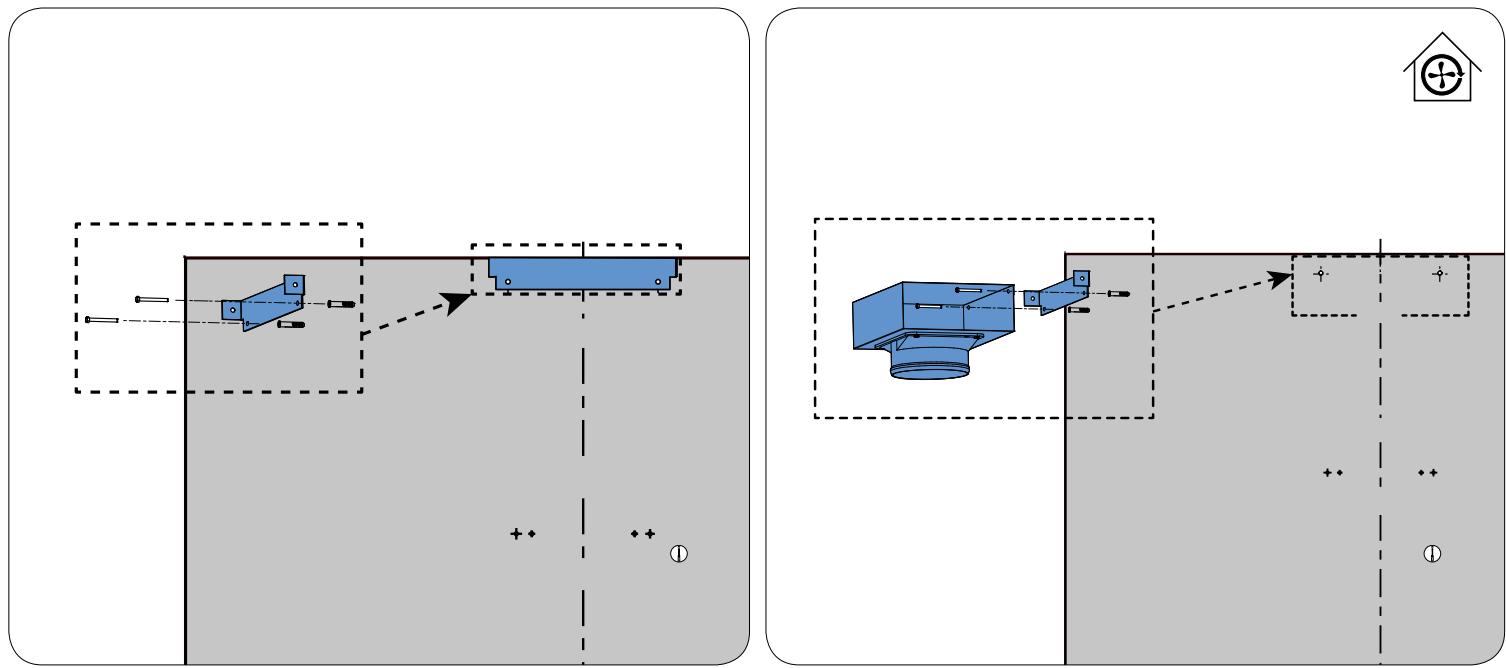

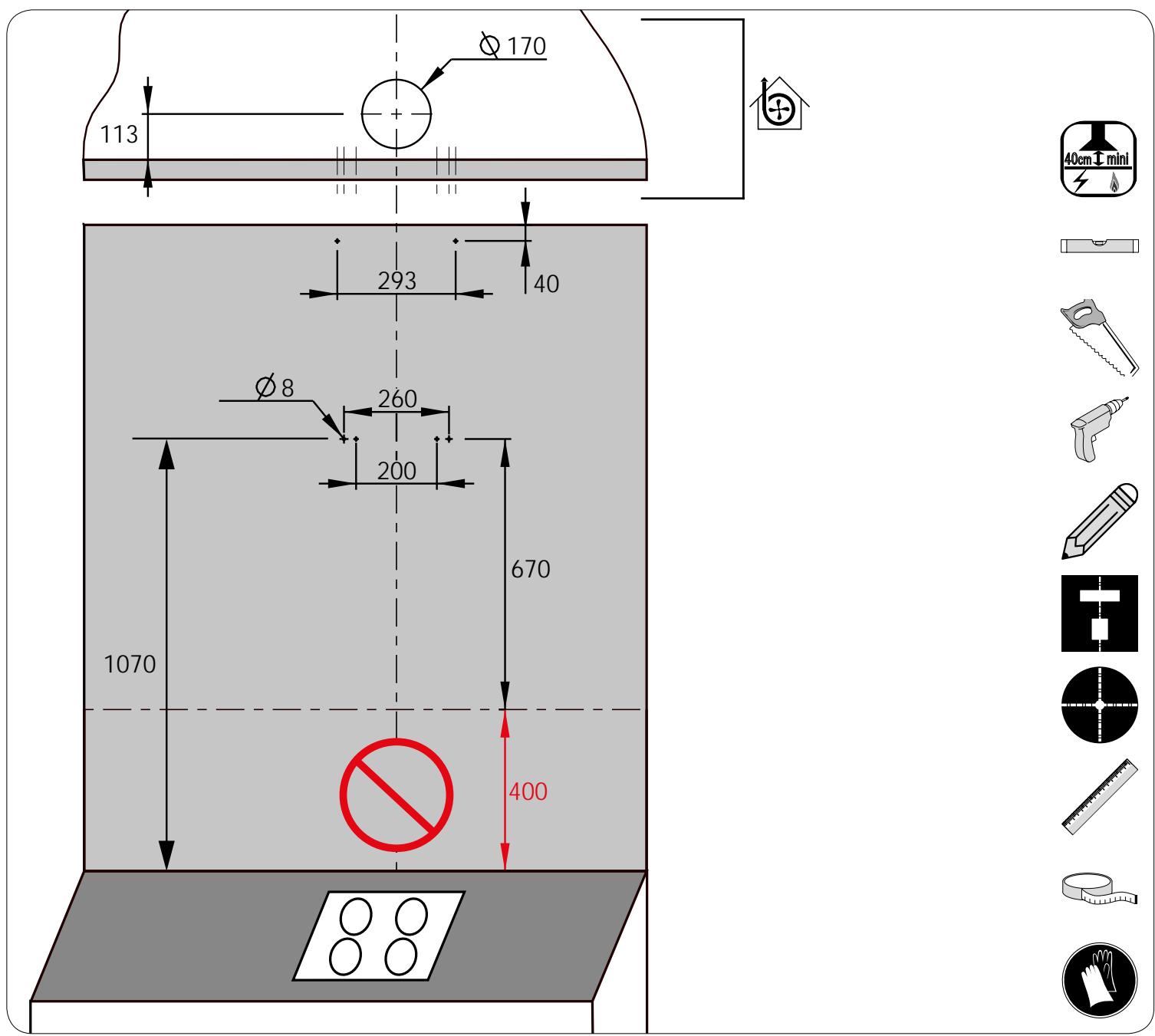

Tracez les centres, Draw centers, Draw-Zentren, Centri Draw, Centros de dibujar, Draw centers.

Alignez les apparèls plan de cuisson/hotte de cuisine, Align the hob devices / range hood, Richten Sie die Kochgeräte / Dunstabzugshaube, Allineare il cofano dispositiivi piano cottura / intervallo, Alinear el capó dispositivos encimera / campana, Lijn de kookplaat apparaten / afzuigkap,

Utilisez un outil de découpe, Use a cutting tool, Verwenden Sie ein Schneidwerkzeug, Utilizzato uno strumento di taglio, Utilice una herramienta de corte, Gebruik een snijgereedschap,

Utilisez une outil de perçage/vissage, Use a drilling / screwing tool, Verwenden Sie ein Bohr-/ Schraubwerkzeug, Utilizzato un /strumento di avvitamento di perforazione, Utilice una herramente de perforación / atornillado, Gebruik een boor-/ schroefmachine gereedschap

Utilisze une rècle, Use a rule, Verwenden Sie eine Regel, Utilizzare una regola, Utilice una regla, Gebruik een regel

Utilisez un crayon, Use a pencil, Verwenden Sie einen Bleistift, Utilizzare una matita, Use un lapiz, Gebruik een potlood,

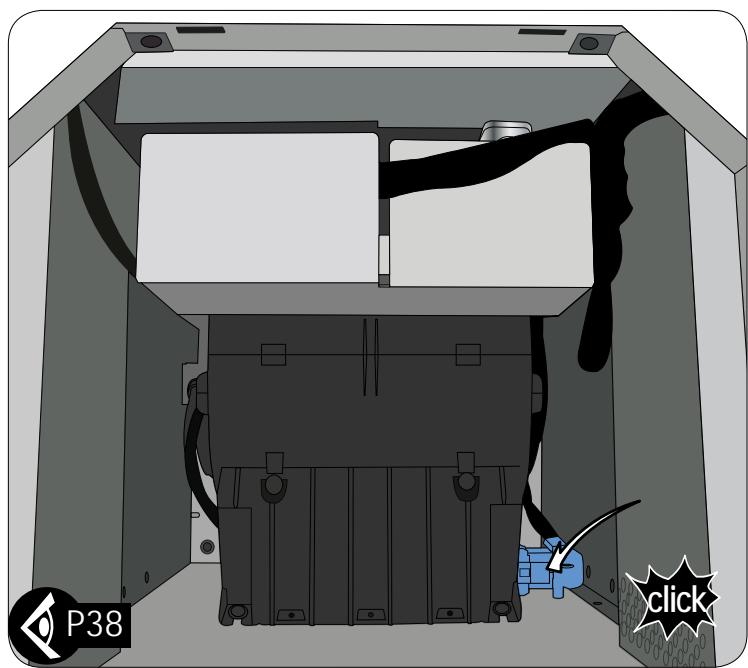

Connectez, Connect, verbinden, collegarsi, conectar, aansluiten

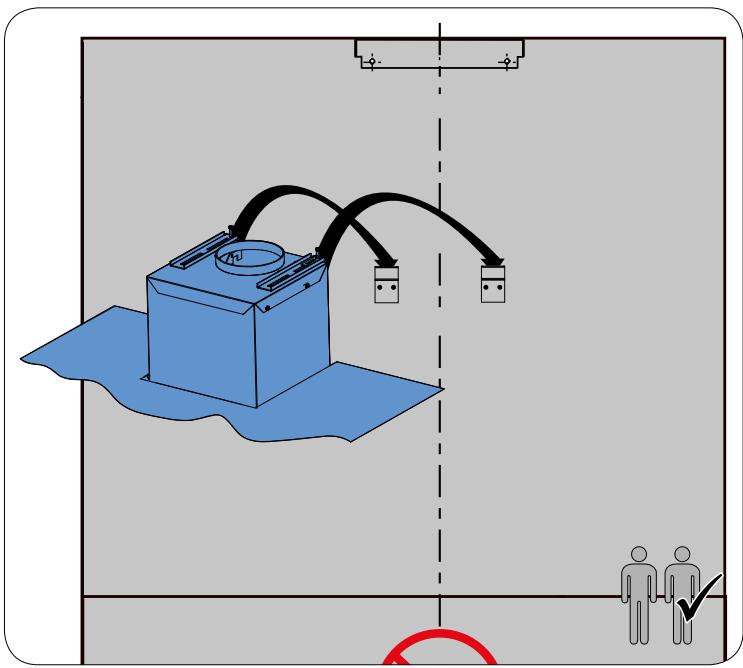

Opération qui nécessite 2 personnes, Operation that requires 2 people, Ein Betrieb, 2 Personen erfordert, Operazione che richiede 2 personne, Operación que requiere 2 personas, Operatie die 2 Personen vereist.

①

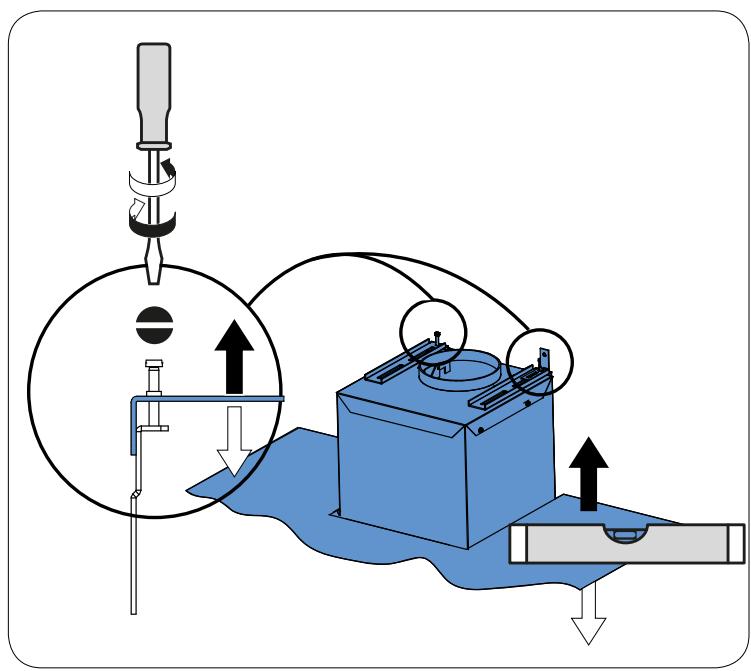

Utilisez un tournevis a tete plate, Use a screwdriver Flathead, Mit einem Schraubendreher Flathead, Utilizzare un cacciavite a taglio, Utilice un destornillador de cabeza plana, Gebruik een schroevendraier Flathead

Utilisez du ruban adhesif, Use duct tape, Verwenden Sie Klebeband, Utilizzare nastro adesivo, Use cinta adhesiva, Gebruik duct tape.

Possibilité de consolider le montage (avec tiges filetées Ø 8mm), Ability to consolidate the assembly (with threaded rods Ø 8 mm), Die Fähigkeit, die Montage zu konsolidieren (mit Gewindestangen Ø 8 mm), Capacità di consolidare il gruppo (con barre fillettate Ø 8 mm), Capacidad de consolidar el Conjunto (con varillas roscadas Ø 8 mm) De mightelijkheid om de vergadering te consolideren (met draadeinden Ø 8 mm)

Mettre l'appareil hors tension, Turn the power o , Schalten Sie das Gerät aus, Spagnere l'alimentazione, Desconnecte la alimentacion, Schakel de stroomuit

Clapet anti-retour, check valve, Rückschlagventil, valvola di ritegno, valvula de retencion, terugslagklep

Telécommande, Remote control, Fernbedienung, il contrôle remoto, mando a distancia, afstandsbediening

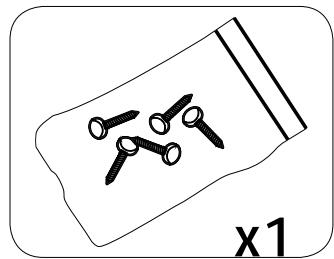

Sachet de visserie, bag of screws, Beutel mit Schrauben, sacchetto di viti, la Bolsa de tornillos, zakje schroeven,

Utilisez un tournevis cruciforme, Using a Phillips screwdriver, Mit einem Kreuzschraubenzieher, Utilizzando un cacciavite Phillips, Con un destornillador Phillips, Met behulp van een Phillips schroe-vendraier

Filtre anti-graisse, grease filter, Fettfilter, filtro grassi, filtrode grasa, vetfilter

Filtre anti-odeur, Anti-odor filter, Anti-Geruchsfilter, Filtro anti-odore, filtro anti-olor, Anti-geur filter,

Opération a suivre chronologiquement, operation follow chronologically, Operation folgen chronologisch, operazione seguire cronologicamente, la operation sigue cronologicamente, operatie volgt chronologisch

Utilisez un mètre, use a tape measure, Verwenden Sie ein Maßband, usable un metro a nastro, utilise una cinta métrica, Gebruik een meetlint

Appuyez, press, Presse, stampa, prensa, pers

Interdit, forbidden, verboten, proibito, probibido, verboden.

Ne pas intervenir seul, Do not work alone, Nicht allein arbeiten, Non favorare da soli, No trabaje solo, Niet alleen werken

utilisz un tourne vis 6 pans, Use a screwdriver 6 sides, Mit einem Schraubendreher 6 Seiten, Usare un cacciavit e 5ati, Utilice un destornillador de 6 lados, Gebruik een schroevendraaier 6 kanten

Utilisez un niveau, Use a level, Verwenden Sie eine Ebene, Usare un livello, Utilice un nivel, Gebruik een waterpas

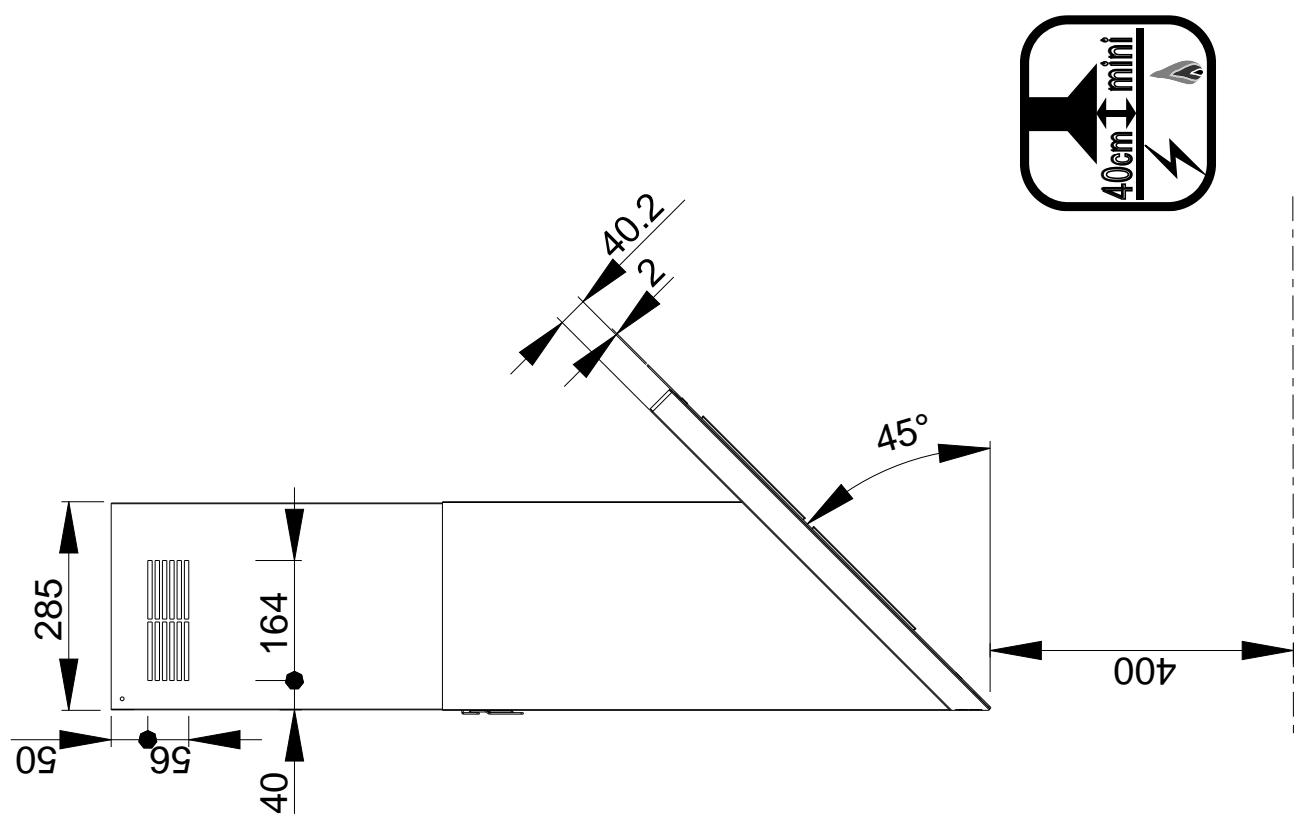

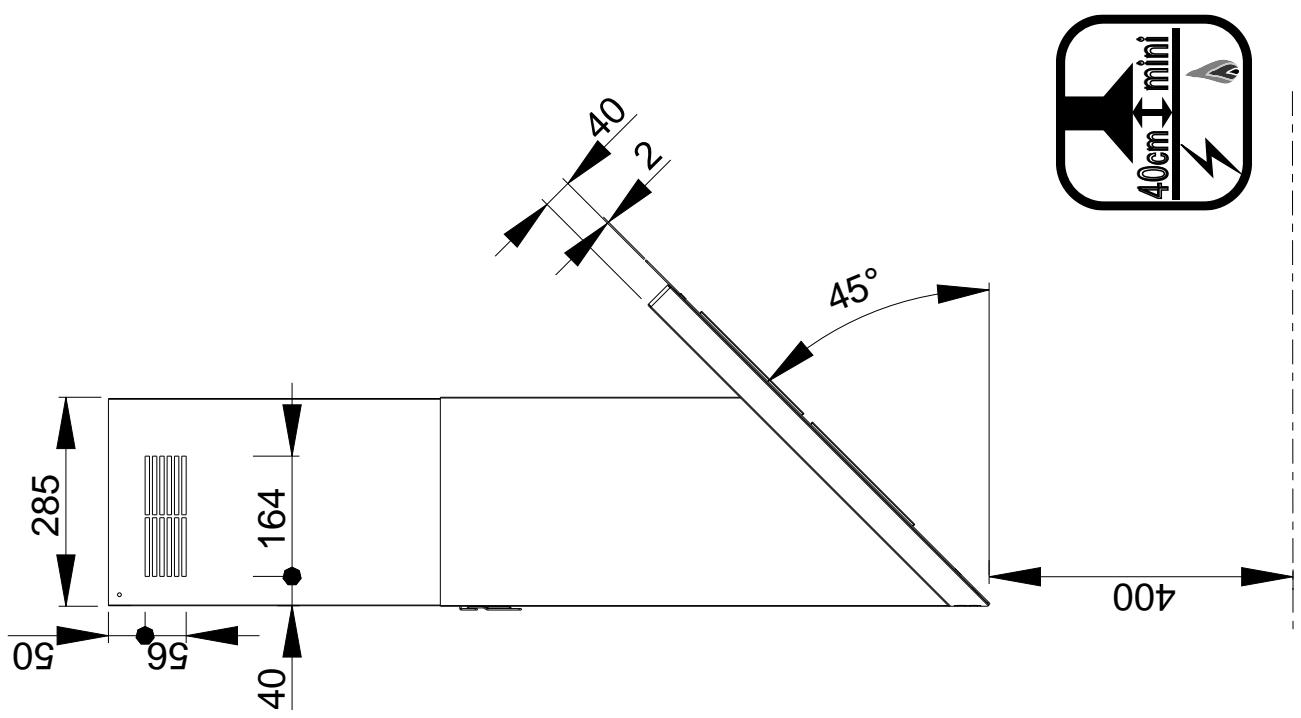

Hauteur de pose en fonction de l'énergie utilisé par l'appareil de cuisson, Height of installation according to the energy used by the cooking appliance, Hohe der Installation entsprechend der vom Gargerät verwendeten Energie, Altezza dell'installazione in funzione dell'énergia utilizzata dall'apparecchio di cottura, Altura de la instalación según la energia realizada por el aparato de cocción, Hoogte van de installmente volgens de energia die door het kooktoestel worden gelebruikt
