VHP61SS - VHP61WH - Elektrische oven PROLINE - Gratis gebruiksaanwijzing en handleiding

Producttype	Inbouw elektrische oven
Merk	PROLINE
Model	VHP61SS / VHP61WH
Afmetingen (H x B x D)	Ongeveer 595 x 595 x 550 mm
Gewicht	Ongeveer 30 kg
Elektrische voeding	230 V ~ 50/60 Hz
Maximaal vermogen	Ongeveer 3000 W
Ovencapaciteit	Ongeveer 70 L
Kookfuncties	Hetelucht, Natuurlijke convectie, Onderwarmte met ventilator, Turbo-grill, Grill, Onderwarmte, Ontdooien, Verlichting
Reiniging	Pyrolyse (afhankelijk van versie), handmatige reiniging
Verlichting	LED (14 LED voor niet-pyrolyse versie, 10 LED voor pyrolyse versie)
Kinderbeveiliging	Ja (vergrendeling bediening)
Timer	Ja, met automatische uitschakeling
Deur	Verwijderbare glasplaat voor reiniging
Meegeleverde accessoires	Metalen rooster, braadslede
Energieklaase	A (schatting)
Repareerbaarheid	Vervangbare lamp en glasplaat

Veelgestelde vragen - VHP61SS - VHP61WH PROLINE

Hoe stel ik de klok van de oven in?

Na installatie of stroomuitval knippert de klok. Druk eenmaal op de centrale toets, gebruik dan de '+' en '-' knoppen om de tijd in te stellen. Bevestig door de toetsen los te laten. De oven werkt alleen als de klok is ingesteld.

Hoe activeer of deactiveer ik de kinderbeveiliging?

Druk minstens 5 seconden op de centrale toets. Het scherm toont afwisselend 'STOP' en de geprogrammeerde tijd. Om te deactiveren herhaalt u dezelfde handeling.

Wat moet ik doen als de oven niet opwarmt?

Controleer of de klok is ingesteld (zonder klok warmt de oven niet op). Zorg dat de kinderbeveiliging niet is geactiveerd. Controleer of de kookinstellingen correct zijn (functie, temperatuur, duur).

Hoe reinig ik de ovendeur?

Gebruik een zachte, vochtige doek. Voor hardnekkige vlekken een spons met mild schoonmaakmiddel. Nooit schurende producten of metalen schrapers gebruiken. Het glas kan worden gedemonteerd voor grondige reiniging (zie handleiding).

Hoe vervang ik de ovenlamp?

Trek de stekker van de oven uit het stopcontact. Verwijder de glasafdekking, draai de defecte lamp los en vervang deze door een identieke lamp (zelfde model). Plaats de afdekking terug.

Welke kookmodi zijn beschikbaar?

De modi omvatten: Hetelucht, Natuurlijke convectie, Onderwarmte met ventilator, Turbo-grill, Grill (2 vermogensniveaus), Onderwarmte, Ontdooien. Elke modus is geschikt voor verschillende soorten voedsel.

Hoe gebruik ik de timerfunctie?

Druk eenmaal op de centrale toets. Stel de gewenste duur in met de '+' en '-' knoppen. Aan het einde klinkt er een geluidssignaal. Druk op de centrale toets om het alarm te stoppen.

Hoe programmeer ik een uitgestelde bereiding?

Stel eerst de kookduur in (2 keer op centrale toets drukken) en daarna de eindtijd van het koken (3 keer drukken). De oven start automatisch op het berekende tijdstip om te eindigen op de gewenste tijd.

Waarom is er condensvorming op het scherm?

Dit kan tijdens het koken gebeuren. Reinig het scherm met een microvezeldoek om de condenslaag te verwijderen. Als het probleem aanhoudt, controleer dan de afdichting van de deur.

De oven produceert een scherpe geur bij het eerste gebruik, is dat normaal?

Ja, dat is normaal. Het betreft de verbranding van fabricageresten. Laat de oven leeg een uur op maximale temperatuur staan terwijl de ruimte wordt geventileerd.

GEBRUIKSAANWIJZING VHP61SS - VHP61WH PROLINE

Dit apparaat is alleen bedoeld voor huishoudelijk gebruik en mag nicht voor andere doeleinden of toepassingen worden gebruikt, zoals niethuishoudelijk gebruik of in een commerciele omgeving.
Dit apparaat mag worden gebruikt door kinderen vanaf 8aar oud en personen met beperkte fysische, visuele of mentale möglichkheden, of die gebrek aan ervaring en kennis hebben, indien ze onder toezicht staan of gespaste instructies hebben gekregen zodat ze het apparaat op een veilige manier+kunnen gebruiken en op de hoogte+zijn van de gefaren die het gebruik van het apparaat met zich meebrengt. Laat kinderen Niet met het apparaat spelen. Kinderen mogen het apparaat Niet zonder toezicht reinigen of onderhouden.
Als het snoer is beschadigd,要去 het worden verrangen door de fabrikant, een erkend hersteller of een ander gekwalificeerd persoon om elk gevaar te vermijden.
Zorg dat de kamer voldoende gelucht worden wanneer de afzuigkap samen met andere apparaten die gas of een andere brandstof branden worden gelebrukt.
Er bestaat brandgevaar als de reiniging nicht volgens de instructies gebeurt.
Flambeer nicht onder de afzuigkap.
OPGELET: De toegankelijke delen können—heet worden wanneer gebruikt met kookapparatuur.

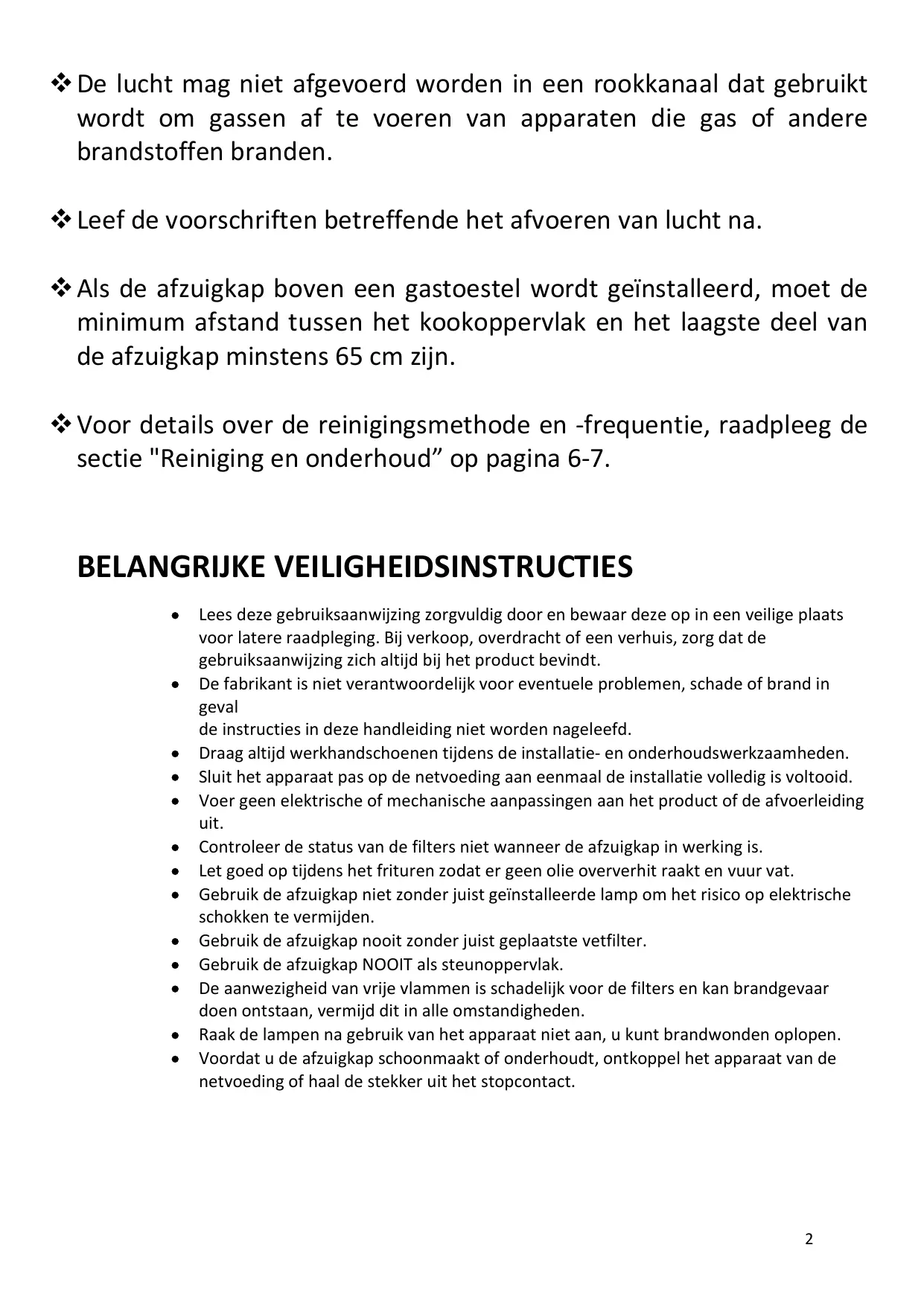

De lucht mag nicht afgevoerd worden in een rookkanaal dat gebrukt worden om gassen af te voeren van apparaten die gas of andere brandstoffen branden.
Leef de voorschriften betreffende het afvoeren van lucht na.
Als de afzuigkap boven een gastroestel worden geinstalleerd,要去 de minimum afstand+tussen het kookoppervlak en het laagste deel van de afzuigkap minstens 65 cm+zijn.
Voor details over de reinigingsmethode en -frequentie, raadpleeg de sectie "Reiniging en onderhoud" op pagina 6-7.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

• Lees deze gezbruiksaanwijzing zorgvuldig door en bewaar deze op in een veiligeplaats voor latere raadpleging. Bij verkoop, overdracht of een verhuis, zorg dat de gezbruiksaanwijzing zich altoijd bij het product bevindt.
• De fabrikant is nicht verantwoordelijk voor eventuele problemen, schade of brand in geval de instructies in deze handleiding Niet worden nageleefd.
• Draag algtiid werkhandsochoenen tijdens de installment- en onderhoudswerkzaamheden.
• Sluit het apparaat pas op de netvoeding aan eenmaal de installmentie volledig is voltooid.
  Voer geen elektrische of mechanische aanpassingen aan het product of de afvoerleidinguit.
• Controller de status van de filters nicht wanner de afzuigkap in werking is.
• Let goed op tijdens het frituren zodate er geen olie overyerhit raakt en yuurvat.
• Gebruik de afzuigkap nicht zonder juist geinstalleerde lamp om het risico op elektrische schokken te vermijden.
• Gebruijk de afzuiqkap nooit zonder iuist geplaatste yetfilter.
• Gebruik de afzuigkap NOOIT als steunoppervlak.
• De aanwezigheid van vrije vlammen is schadelijk voor de filters en kan brandgevaar doen ontstaan, vermiid dit in alle omstandigheden.
  Raak de lampen na gebruik van het apparaat niet aan, u kunt brandwonden oplopen.
  Voordat u de afzuigkap schoonmaakt of onderhoudt, ontkoppel het apparaat van de netvoeding of haal de stekkeruit het stopcontact.

De afzuigkap is ontworpen om zowel voor de afvoer- als de filterversie te worden gebruikt.

VOORALEER TE INSTALLEREN

Controller of uw apparataat Niet beschadigd is voordat u met de installmentie begint. Als schade worden waargenomen, voer de installmentie Niet uit en neem contact op met uw handelaar.

Controleer tevens of de afmetingen van het apparaat en de bijhorende afvoerleiding overeenstemmen met uw keuken en de hoogte van het plafond.

INSTALLEREN

Dit apparaat要去 door 2 personen geinstalleerd worden.

Muurpluggen zijn meegeleverd om de afzuigkap aan de meeste soorten muren/plafonds te bevestigen. Een vakbekwame technicus要去chter controleren of de materialen geschiktঃn voor de muur/plafond waarup u de afzuigkap wilt installereren.

De muur/wand要去 stevig genoeg zich om het gewicht van de afzuigkap te konnen dragen.

WAARSCHUWING! Het negeren van de instructies in deze handleiding kan elektrische gevaren veroorzaken.

In geval van twijfel, neem contact op met een erkend servicecentrum of gelijkwaardig vakbekwaam persoon.

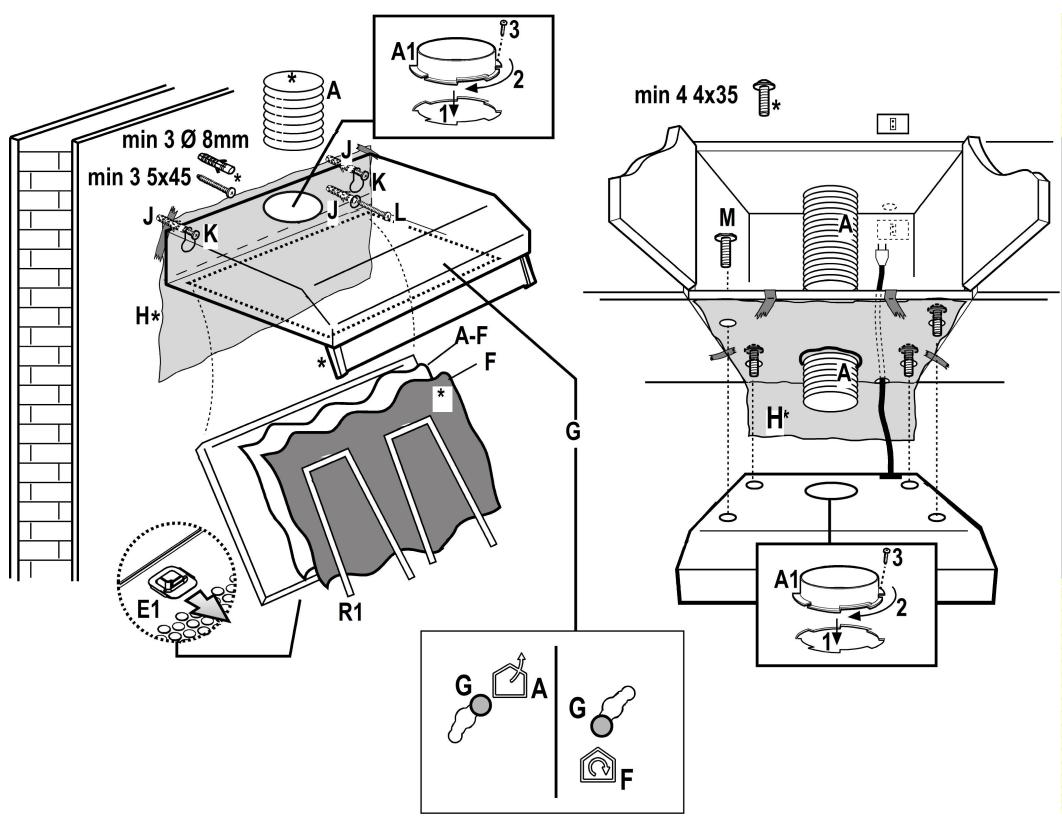

Gedetailleerde installmentprocedure

De afzuigkap kanrechtstreeks op de muur boven uw fornuis of onder een kast worden bevestigd. De installmenteprocedure is voor beiden hetzelfde.

1. Neem de afmetingen van uw kookfornuis om de afzuigkap precies in het midden erboven teplaatsen.

Kleef de installmentie- en boorsjabloon op de muur boven uw kookfornuis. Houd hierbij rekening met de minimale vereiste afstanden.

Opmerking: De minimale afstand tussen het draagoppervlak voor de kookpotten op de kookplaat en het onderste deel van de afzuigkap mag Niet minder dan 50cm voor elektrische fornuizen en nicht minder dan 65cm voor gasfornuizen of gemengde fornuizen bedragen. Als de installment-instructies voor het gasfornuis een grotere afstand aangeeft, respecteer deze afstand.

Opgelet: De sjabloon is opgesteld voor de afmetingen van 2 verschillende afzuigkappen; zorg dat u de afmetingen van uw apparaat volgt (60cm).

1. Markeer op de muur de positie van de 3 of 4 gaten die op de sjabloon (2 bovenste + 1 onderste) zijn aangegeven en boor de gaten met behulp van een boorbit van 8 mm diameter. Breng de meegeleverde muurpluggen (8mm diameter, 40mm diep) en schroeven (5mm diameter, 45mm diep) in de bovenste gaten in.

1. Positioneer de afzuigkap op de bovenste schroeven die u net hebt ingebracht. Verwijder de vetfilter om toegang tot de onderste schroef te krijgen, en breng de muurplug en schroef in.
2. Controller of het apparaat waterpas staat met behulp van een waterpas en draai de schroeven verwolgens vast.
3. De keuzeschakelaar [G], binnenin de afzuigkap en naast de leiding, stelt u in staat om de gewenste afvoermodus te kiezen: aanzuigen [positie A] of filteren [positie F].

Om de afzuigkap in de aanzuigmodus te gebruiken, verwijder de ronde, voorgemonteerde metalen wandplaat en installer de meegeleverde bovenste luchtuitlaat [A1: bayonetsluiting + schroeven], evenals een uitlaatpijp metdezelfde afmeting (niet meegeleverd). Controller of de keuzeschakelaar [G] in de aanzuigpositie [A] staat.

Om de afzuigkap in filtermodus te gebruiken, verwijder de ronde, voorgemonteerde metalen wandplaat Niet. Installer een koolstofffilter (meegeleverd): de dampen en stoom worden gerecycled en via het rooster boven het bedieningspaneel opnieuw in de keuken vrijgegeven. Controller of de keuzeschakelaar [G] in de filterpositie [F] staat.

Elektrische aansluiting

Uit veiligeidsoverwegingen, LAST het installereren van de afzuigkap door een vakbekwame elektricienuitvoeren.

De netvoeding moet overeenstemmen met de spanning die op het typeplaatje binnenin de afzuigkap is aangegeven. Indien het apparaat van een stekker is voorzien, steek de stekker van de afzuigkap in een stopcontact dat voldoet aan de geldende voorschriften en na installmentie eenvoudig bereikbaar is. Als het apparaat Niet van een stekker is voorzien (directe aansluiting op de netvoeding) of als de stekker na installmentie Niet eenvoudig bereikbaar is, plaats een tweepolige schakelaar conform de richtlijnen die voor een volledige ontkoppeling van de netvoeding zorgt in geval van een overspanning van categorie III end dit in overeenstemming met de installmentie-instructies.

Waarschuwing! Voordat u de afzuigkap opnieuw op de netvoeding aansluit en op een juiste werkinq van het apparaat controeert, controllerer alkijd of de stroomkabel juist is geinstallerd.

UW APPARAAT GEBRUIKEN

Leidingversie

In dit geval worden de dampen buiten het gebouw geleid door middel van een speciale pijp die verbonden is met de luchtuiitlaat aan de bovenkant van de afzuigkap.

Opgelet! De uitlaatpijp en de ring maar nicht meegeleverd en要去en afzonderlijk worden gekocht.

Zorg dat de uitlaatpijp in de horizontale trajecten Lichtjes schuin loopt (circa 10^ ) en omhoog is gericht om de lucht eenvoudiguit de kamer waar buiten te ventileren.

Opgelet! Als de afzuigkap met een actieve koolstofffilter is geleverd, verwijder.Deze.

Sluit de afzuigkap en de afvoergaten op de muur aan met een diameter die overeenstemt met de uitlaatpijp (flens en ring). Wanner u buizen en afvoergaten met een Kleinere afmeting op de muur gebruikt, za dit invloed

hebben op de aanzuigprestaties en het lawaai aanzienlijk doein toenemen.

• Gebruik een leiding van de minimale nodige lenghte.
• Gebruik een leiding met zo weinig möglich bochten (maximale bochthoek: 90^ ).
  Vermijd groote wijzigingen in de doorsnede van de leiding.
• Gebruik een leiding met een zo glad möglichke binnenkant.
• De leiding moet van een gecertificierd materiaal zijn gemaakt.

Als het Niet möglichk is om de dampen en de stoom waar buiten af te voeren, kan de afzuigkap in de filterversie worden gezruikt: de aangezogen lucht worden ontvet en ontgeurd voordat de lucht opnieuw in de kamer worden gebracht.

Om de afzuigkap in deze versie te können gebruiken, installer een koolstofffilter (meegeleverd).

Werking

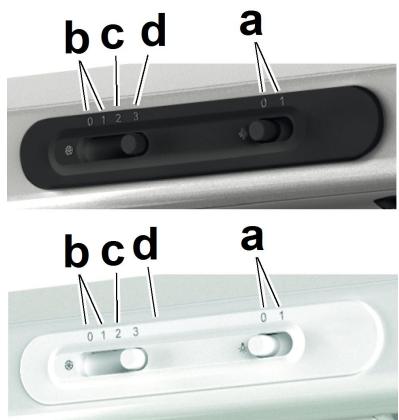

De afzugkap is voorzien van een bedieningsspaneel met regelknoppen voor de aanzuigsnelheid en een lichtknop om de lampen in of uit te schakelen. Gebruik de hoch aanzuigsnelheid in geval er een hoch concentratie aan damp in de keuken aanwezig is.

a. AAN/UIT lampknop
b. Snelheid 1/UIT knop
c. Snelheid 2 knop
d. Snelheid 3 knop

Tips om energie te besparen

Hieronder vindt u enkele suggesties die u zullen helpen om de impact die uw apparaat op het milieu heeft te verlagen:

Schakel de afzuigkap in op laagste snelheid wanner u begint te koken en houd de afzuigkap nog enkele minutes ingeschakeld eenmaal ukaar bent met koken. Verhoog de snelheid alleen wanner er veel rook of damp is en gebruik een hogere snelheid alleen in extreme situations.

Vervang de koolstofffilter indien nodig om een goede efficiëntie voor het wegemen van geuren te behouden. Reinig de vetfilter indien nodig om een goede werkung te behouden.

REINIGING EN ONDERHOUD

Opgelet! Voordat u de afzuigkap reinigt of onderhoudt, haal de afzuigkap van de stroom af door de aansluiting te ontkoppelen en de zekering te verwijdersen. Of als het apparaat via een stekker op de voeding is aangesloten, haal de stekker uit het stopcontact.

Maak de binnen- en buitenkant van de afzuigkap regelmatig schoon (circa eenmaal per maand). Maak het apparaat schoon met een doek geweekt in een mild vloeijaar reinigingsmiddel. Gebruik geen schuurmiddelen. GEEN ALCOHOL GEBRUIKEN!

WAARSCHUWING: Het negeren van de basisaanbevelingen voor het reinigen van de afzuigkap en het verwangen van de filters kan brandgevaar opleveren.

De buitenkant schoonmaken

• Om de buitenkant van de afzuigkap langdurig gegen corrosie te beschermen, maar deze om de twee maanden schoon met warm water en een Niet-corrosief reinigingsmiddel.
• Zorg dat de motor en andere onderdelen Niet met water in aanraking komen, het apparaat zal worden beschadigd.
• Stel de koolstofffilter Niet bloot aan warmte.

De vet- en koolstoffilters verrangen

De meegeleverde vetfilter en koolstofffilter können nicht worden gewassen of hersteld. Vervang zereregelmatig (afhankelijk van de gebruiks Frequentie,CUSen eenmaal per maand en 2-3 keer peraar).

De lampen verrangen

Ontkoppel het apparaat van de voeding. Om toegang tot de lampbehuizing te krijgen, verwijder eerst het deksel.

Waarschuwing! Zorg dat de lampen volledig zijn afgekoeld voordat u ze aanraakt.

Vervang de oude lamp door een neue van hetzelfde type. Gebruik alleen ledlampen van max 3W-E14.

Raadpleeg voor meer informatie de bijgevoegde folder "ILCOS D" (alfanumerieke positie "1d").

Als de lampen nicht werkken, controller of de lampen juist in de fitting+zijn aangebracht

voordat u met het servicecentrum contact opneemt.

SPECIFICATIONS

Hieronder vindt u de technische fiche van de afzuigkap die in overeenstemming is met EU-verordeningsnr. 65/2014

Merk		Proline
Modelnummer		VHP61SS, VHP61WH
Jaarlijks energieverbruik (AEC afzuigkap)		42.3 kWh/jaar
Energie-efficiëntieklasse *		C
Energie-efficiëntie-index (EEI):		83.8
Hydrodynamische efficiëntie (FDEafzuigkap)		5.5 %
Hydrodynamische efficiëntieklasse *		F
Lichtefficiëntie (LE afzuigkap)		28,1 lux/W
Lichtefficiëntieklasse *		A
Vetfiltreringsefficiëntie		76,0 %
Vetfiltreringsefficiëntieklasse *		C
Luchtstroom	Bij maximum snelheid	95 m 3/u
	Bij minimum snelheid	165 m 3/u
Geluidsniveau	Bij maximum snelheid	52 dB
	Bij minimum snelheid	64 dB
Stroomverbruik in uit-stand (P O)		N.v.t.
Stroomverbruik in stand-by (P S)		N.v.t.

• A (meest efficiën) tot G (minst efficiën)

VERWIJDERING

Als verantwoordelijke handelaar dragen we zorg voor het milieu.

We moedigen u aan om de juiste verwijderingprocedure voor uw apparaat en verpakkingsmaterial te volgen. Dit draagt bij tot het behoud van de natuurlijke rijkdommen door deze te recyclen zodate zowel de menselijk gezondheid en het milieu worden beschermd.

Gooi dit apparaat en de verpakking weg in overeenstemming met de geldende wetgeving en voorschriften.

Aangezien dit apparaat elektronische componenten bevat moet het apparaat en toebehoren aan het einde van hun levensduur afzonderlijk van het huisafval worden weggegooid.

Neem contact op met uw gemeente voor informatatie over afdanking en recycling.

Lever het apparaat in bij het inzamelpunt van uw gemeente voor recycling. Bij sommige inzamelpunten(Int) u het apparaat Gratis inleveren.

Hotline Vandenborre

De Dienst na verkoop is bereikbaar van maandag tot zaterdag op [phone]

Hulplijn Nederland

Hiervoor kurz u contact opnemen met het BCC Service Center: 0900 0555 (lokaal tarief), geopend van maandag t/m vrijdag van 9.00 tot 17.00uur.

We verontschuld gen ons voor enig ongemak veroorzaakt doorkleine inconsistencies in deze gebruikershandleiding, die kuren ontstaan door productverbetering of -ontwikkeling.

Ets Darty & fils SAS © 14, route d'Aulnay 93140 Bondy, France.

10/10/2018
