GEBRUIKSAANWIJZING AL3 46 SB ALPINA

LET OP: vooraleer de machine te gebruiken, dient men deze handleiding aandachtig te lezen.

ITALIANO - Istruzioni Originali IT
БылгAPСИ - Иструкцяза за ekсплоataцьng BG
BOSANSKI - Prijevod originalih uputa BS
CESKY - Překlad původního námodu k používání CS
DANSK-Oversaettelse af den originalebrugsanvising DA
DEUTsCH-Übersetzung der Originalbetriebsanleitung
EANIKA-MetapaonTwv npwotuunov odnyiw
EN
ESPANOL - Traducción del Manual Original
EESTI - Algupärase kasutusjuhendi tölge
SUOMI - Alkuperäisten ohjeiden kännös FI
FR
HRVATSKI - Prijevod originalih uputa
MAGYAR - Eredeti hasznalati utasitas forditasa HU
LIETUVISKAI - Originaliu instrukciju vertimas
LATVIEŠU - Instrukciju tulkojums no original valodas
MAKEOHCHN-ПпевODнаopиналнiteунаТСТВА MK
NEDERLANDS - Vertaling van de oorspronkelijke gebruksaanwijzing
NORSK - Oversettelse av den originale bruksanvisingen
POLSKI - Tlumaczenie instrukcji oryginalnej
PORTUGUES - Traducao do manual original PT
ROMÁN - Traducerea manualului fabricantului RO
RU
SLOVENSKY - Preklad pôvodného námodu na použitie
SLOVENsCINA - Prevod izvirnih navodil
SRPSKI - Prevod originalih uputstva
SV
TURKCE-Original Talimatlarin Tercumesi

1

2

3

4

5

3

6

2

3

4

7

2

4

8

9

10

11

12

13

14

17

18

19

20

21

22

23

25

24
28

26

B

27

In de tekst van de handleiding worden enkele paragrafen, die gevegens van bijzonder belang bevatten met betrekking tot de veiligkeit of de werkung, op verschilende wijze gekenmerkt, volgens het volgende criterium:

OPMERKING of BELANGRIJK If verstrekt details ofmeer gevevens ter aanvulling op voorgaande informatatie om te voorkomen dat schade worden aangericht aan de machine of andere zaken.

Het symbol wijst op een gevaar. Veronachtzaming van de waarschuwing leidt tot möglichke persoonlijke letsels of letsels aan anderen en/of schade.

De door een kader van grije stippen aangegeven
paragrafen wijzen op optionele kenmerken die
- nied aanwezig zijn op alle modellen die in deze
- handleiding beschreiben zich. Controller of het
Kenmerk aanwezig is op het model in kwestie.

De aanwijzingen "voor", "achter", "rechts" en "links" gaanuit van de positie van de bediener.

1.2 REFERENCES

1.2.1 Afbeeldingen

De afbeeldingen in deze gebruiksaanwijzingen zijn genummerd 1,2,3 enz.

De onderden die op de afbeeldingen zijn aangegeven, zich gekentekend met de letters A, B, C enz.

Een verwijdig着眼 het onderdeel C in afbeelding 2 worden aangegeven met de tekst: "Zie afbeelding 2.C" of eenvoudigweg ("Afb. 2.C").

De afbeeldingen zijn indicatief. De effectieve delen können wijzigten opzichte van wat aangegeven is.

1.2.2 Titels

De handleiding is onderveerdeeld in hooftdstukken en paragrafen. De titel van de paragraaf "2.1 Training" is een ondertitel van "2.

Veilighidevsoorrichten". De verwijzingen aan titels of pa-ragrafen zijn aangegeven met de afkorting hst. of par. en het desbetreffendnummer. Voorbeed: "Hst. 2" of "par. 2.1"

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 TRAINING

Zorg dat u vertrouwd raakt met de bedieningsknoppen en in staat bent de machine op de juiste wijze te gebruiken.

Leer de motor nsl af te zetten. Het Niet in acht nemen van de voorschriften en instructies kan brand en/of ernstige letsels verroorzaken.

• Laat nooit toe dat de machine gebruikt worden door kinderen of door personen die nicht vertrouwd他们在 met deze aanwijzingen. De minimale leeftijd van de gebruiker kan landelijk gereglementeerdহn.
• Gebruik de machine nooit wanneer de gebruiker vermoeid of onwel is, of indien hij geneeesmiddelen, drugs, alcohol of andere stoffen ingenomen haeft die een negativie invloed konnen hebben op zijn reactieververmögen en aandacht.
• Vervoer geen kinderen of andere passagiers.
  Denk eraan dat de persoon die machine bedient of de gebruiker aansprakelijk is voor ongevallen en onvoorziene geurbantenissen die personen of hun eigendommen können overkomen. Het valt onder de verantwoordelijkheid van de gebruiker om de risico's, die het terrein waarop hij moet werken met zich mee kan brengen, te beoordelen en om alle nodige voorzorgsmaatregelen te treffen met het oog op zijn eigeneiligkeit en die van anderen, met name op hellingen, hobbelige, gladde of instabiele terreinen.
• Indien men de machine aan derden wil geven of lenen,要去 men zich ervan verzekeren dat de gebruiker de gebruiskaanwijzingen in dit handboek doormeert.

2.2 VOORAFGAANDE WERKZAAMHEDEN

Persoonlijke beschemingsmiddelen (PBM)

• Draag geschickt kledij, stevige werksk Schoenen met antislip-zolen en een lange broek. Schakel de machine Niet wonneer u geen schoenen draagt of met open sandalen. Draag gehoorbeschermingen.
• Het gebruik van gehoorbeschemers kan het vermogen eventuele waarschuwingen (roepen of alarmen) te horen, verminderen. Verleen de maximale aandacht aan wat rond de werkzone geleurt.
• Draag werkhandschoenen voor alle handelingen die gevaarlijk hunnen voor de handen.
• Draag geen sjaal, hemd, halsketting, arbanden, kledij met losese delen, of met bandjes ofassen de andere hangende of wijde accessoires die vastgegrepen+kennen worden door de machine of voorwerpen en materiaal aanwezig op de werkplaats.
• Lang haar worden zorgvuldig bijeengebonden.

Werkzone / Machine

• Controller grondig de hele werkzone en verwijder alles wat door de machine weg zou können uittgestoten worden of het maaimechanisme/draaiende organen zou kennen beschaden (keien, takken, ijzerdraad, beenderen, enz.).

Explosiemotoren: brandstof

GEVAAR! De brandstof is zeer ontvlambar.

• Bewaar de brandstof in speciale houders die waarvoordhemologoerd zijn, op een veilige plaat,uit de buurt vanwarmtebronnen of open vuur.
  Zorg dat de houders vrij blijven van gras- en bladresten of vet.
• De recipiennent moeten buiten het bereik van kinderen bewaard worden.
• Rook nichtijdens het tanken of het bijvullen van brandstof of elke keer wanner men met de brandstof werkt.

• Gebruik een trechter om brandstof bij te vullen, en doe dit enkel in de open lucht.

• Vermijd inademing van de dampen van de brandstof.

• Als de motor aanstaat of warm is mag u geen brandstof toevoegen of de dop van de benzinetan afdraaien.
• Open de dop van het reservoir langzaam om de interne druk geleidelijk aan af te lately.
• Breng geen vlammen nabij de opening van het reservoir om de inhoud ervan te controleren.
• In geval van brandstoflekkage Niet de motor opstarten, maar de machine verwijderen uit de buurt van de gemorste brandstof. Voorkom elk risico van ontbranding totdat de brandstof is verdampt en de brandstofdampen verdwenen.
• Reinig onmiddelijk elk spoor van brandstof dat op de machine of op de grond gelekt is.
• Draai de dop algid weer goed op het brandstofreservoir en op de houder van de brandstof.
• Start de machine nooit op deplaats waar de brandstof bijgevuld werd; de motor moet steeds gestart worden op een afstand van minstens 3 meter van deplaats waar de brandstof bijgevuld werd.
  Vermijd dat brandstof met kledij in contact kommt. Als dit toch gebeurt,要去 u eerst andere kledij aantrekken vooraaler de motor te starten.

• Start de motor Niet in gesloten ruimten waar zich gevaarlijke koolstofmonoxide kan concentreren. Het opstarten moet in openlucht of op een goed verluchte plaatsplaatsvinden. Denk er alotijd aan dat uitaatgassen giftig zijn.
• Richt,ijdens het opstarten van de machine, de geluids-demper en dus de uitlaatgassen nooit maar ontvlambare materiaalen.
• Gebruik de machine nicht in omgevingen met gevaar op ontploffing, in aanwezigheid van ontvliambare vloeistoffen, gas of stof. De elektrische gereedschappen genereren vonken die stof of dampen können doeon ontvlammen.
• Werk enkel bij daglicht of met goed kunstmatig Licht en bij goede zichthaarheid.
• Verwijder Personen, kinderen en dieren uit de werkzone. De kinderen要去en onder toezicht van een andere volwassene staan.
• Werk Niet op nat grayscale, bij regen of bij risico op onweer, in het bijzonder wonneer er kans op bliksem bestaat.
• Let bijzonder goed op de onregelmatigheden van het terrein (drempels, geulen), op de hellingen, op verborgen bevaren en op de aanwezigheid van eventuele hinderissen die die zichtaarheid zouden konnen beperken.
• Wees zeer voorzichtig nabij steile niveaoverschillen, sloten of diijken. De machine kan omkantelen indien een viel over de rand gaat of indien de rand inaktz.
• Werk in de dwarse richting van de helling en nooit in de richting van de stijging/daling, let goed op bij de veranderingen van richting, verzeker ervan een goed steunpunt te hebben, en let er goed op dat de wielen Niet op hinderissen stoten (stenen, takken, wortels, enz.) die een zijdelingesse verschuiving of verlies van controle over de machine zouden könnenveroorzaken.
• Let goed op het verkeer, wanneer de machine zich bij de straat gezebuikt worden.
• Om brandgevaar te voorkomen, de machine Niet met warme motor achechterlaten op bladeren, droog gras of andere ontv Lambare materien.

Gedrag

• Let op wanneer u achechteruit of achefterwaarts rijdt. Kijk achechteruit voor enijdens het achechteruit rijden om u ervan te verzekeren dat er geen hinderissen zijn.

• Niet rennen, maar lopen.

• Laat u Niet door de grasmaaier trekken.

• Houd altijd de handen en voeten ver van het maaimechanisme, zowel wanner de motor gestart worden als tijdens het gebruik van de machine.
• Let op: het maai-element blijft gedurende enkele seconden na zich afkoppeling of na uitschakeling van de motor draaien.
• Houd steeds afstand van de uitlaatopening.
• De delen van de motor Niet aanraken, waar dat dieijdens het gebruik erg heet worden. Gevaar voor brandwonden.

In geval van breuken of ongevalten tijdens het werk, dient men de motor onmiddelijk stil te zeiten en de machine te verwijdenen om geen verdere schade te berokkenen; in geval van ongevalten met persoonlijke letsels of letsels aan derden, dient men onmiddelijk de meest geschikte erste-hulp-procedures te volgen voor de situatie en zich tot een gezondheids-structuur te richten voor de nodige zorgen. Verwijder zorgvuldig eventuale resten die schade of letsels aan Personen of dieren kunven zoortaken indien ze onopgemerkt blijven.

Beperkingen voor het gebruik

• Gebruik de machine nooit wanneer de beveiligingen beschadigd zijn, ontbrenken of Niet correct geplaatst+zijn (opvangzaken, afvoerbeveiligungen aan de zich-en城县kant).
• Gebruik de machine nicht indien de toebehoren/werktuigen nicht op de voorziene plaatsen geinstalleerd zich.
• De aanwezige verilgheidsinrichtingen/microschakelaars Niet uitschakelen, aftschakelen, verwijderen of schenden.
• De afstelingen van de motor Niet wijzigen, en de motor nicht op een te hoog toenrental brengen. Indien de motor op een te hoog toenrental draait, neemt het risico voor lichamelijk lesels toe.
  Overbelast de machine Niet en gebruik geenkleine machine om zware werkten te verrichten; het gebruik van een machine met aangepaste afmetingen za del risico's beperken en de kwaliteit van het werk verbeteren.

2.4 ONDERHOUD, STALLING EN VEROVER

Regelmatig onderhoud en een correcte stalling garanderen de veilighheid van de machine en het niveau van de performance.

Onderhoud

• Gebruik de machine nooit als er onderden versleten de beschadigd zijn. De defecte of beschadigde onderden要去en verrangen en nicht gerepareerd worden.
• Om brandegevaar te beperken, moet u regelmating controleren er oo gen olei en/ofbrandstof lekt.
• Tijdens de afstelingen van de machine,要去en erop letten dat de vingers NietCUS het bewegende maai mechanisme en de vaste delen van de machine beklemd geraken.

De in deze aanwijzingen genoemde geluids- en vibratie- niveaus zich bovengrenzen bij het gebruik van de machine. Het gebruik van een Niet gebalanceerd maai-element, een overdreven bewegingssnelheid en gebrekkig onderhoud hebben een negatieve invloed op het geluidsniveau en op de trillingen. Bijgevolg is het nooodzakelijkpreventieve maatregelen te treffen om möglichke schade ten gevolge van een hoog geluidsniveau en stress van trillingen te vermijden; zorg voor het onderhoud van de machine, draag gehoorbeschemming, maak pauesijdens het werk.

Stalling

• Zet de machine Niet met brandstof in de tank in een ruimte waar de brandstoffdampen met vlammen, vonken of een warmtebron in aanraking zuiden hunnen worden.
• Laat geen holders met restmaterialiaal in een gesloten ruimte, om het risico op brand te voorkomen.

De milieuubescherming moet een belangrijk en prioritair aspect vormen voor het gebruik van de machine, ten gunste van de civiele samenleving en de omgeving waarin we leven.

• Wees geen storend element voor uw buren. Gebruik de machine enkel op redelijkere uren (niet's ochtends vroeg of 's avonds laat wanner het andere personen zou(APenstoren).
• Volg nauwgezet de plaatselijke normen voor het verwerken van de verpakking, versleten delen of eender welk element met een sterke invoed op het milieu; dit afval mag Niet met de huisafval weggeworpen worden, maar moet geschaden worden en aan speciale verzamelcentra toevertrouwd worden, die de recyclage van de materialien zullen verzorgen.
  Volg scrupleus de lokale normen op voor de afdanking van het afval.
• Bij het buiten bedrivij strellen van de machine, mag deze nooit in het milieu achtergelaten worden maar moet ze�en een opvangcentrum gebracht worden, volgens de geldende plaatseleijke normen.

3. LEER DE MACHINE KENNEN

3.1 BESCHRIJVING MACHINE EN BEOOGD GEBRUIK

Deze machine is een lopend bediende grasmaier.

De machine bestaat hoofdzakelijk uit een motor, die een maaie mechanisme inschakelt dat omgeven is door een behuizing, voorzien van wielen en een handgreep.

De bediener kan de machine besturen en de belangrijkste commando's bedieren terwij Hij steeds acheer de handgreep blift, en dus op veigige afstand van de draaiende maaimechanisme. Indien de bediener zich van de machine verwijdert, vallen de motor en het maaimechanisme na enkele seconden stil.

Voorzien gebruik

Deze machine is ontworpen en gebouwd voor het maaien (en vergaren) van gras en soortgelijke gewassen in tuinen en overige zones met een oppervlak dat door een zich te voet bewegende bediener gemaaid kan worden.

Deze machine kan, in het algemeen:

1. gras maaien en vergaren in de opvangzak.
2. Gras maaien en dit aan dechterzijde op het terrein afvoeren (indien gewenst).
3. Gras maaien en het zijdelings afvoeren (indien gewenst).
4. Gras maaien, versnipperen en over het terrein verspreiden ("mulchen" - indien gewenst).

Het gebruik van bijzonder toebehoren, voorzien door de Fabrikant als oorspronkelijke utrusting of afzonderlijk aan te kopen, staat toe dit werk uit te voeren volgens de verschillende werkwijzen die in deze handleiding of in de instructies die met het toebehoren geleverd worden, beschrenen zijn.

3.1.1 Onjuist gebruik

Elk ander gebruik dat afwikt van wat hierboven beschreiben is, kan gevaarlijk zijn en schade berokkenen aan personen en/of zaken.

De volgende situatives behoren tot het onjuist gebruik (bijvoorbèeld, maar Nietuitsluitend):

• andere Personen, kinderen of dieren op de machine vervoeren, die bij een möglichke val ernstige letseis hun oplopen en veilig sturen van de machine hunnen belemmeren;
• zich door de machine lien vervoeren;
• de machine te gebruiken om lasten te trekken of voort te duwen;
• het maaimechanisme aanschakelen op zones zonder gras;
• de machine te gelebruiken voor het verzamelen van bladeren of afval;
• de machine gebruiken voor het bijknippen van heggen of voor het maaien van andere vegetatiesoorten dan gras;
• gebruik van de machine door meer dan een person togetelijk.

BELANGRIJK! Onjuist gebruik van de machine maakt de garantie en elke aansprakelijkheid van de Fabrikant ontgelig; in dit geval is de gebruiker zich aansprakelijk voor schade of letsel die hij/zij of anderen door dit gebruik oplopen.

3.1.2 Type gebruiker

Deze machine is bestemd voor gebruik door consumpenten, d.w.z. door Niet professionele bedieners.

Ze is bestemd voor een "amateurieel gebruik".

BELANGRIJK De machine mag door Niet meer dan=eén bediener worden gebruikt.

3.2 VEILIGHEIDSSIGNALEN

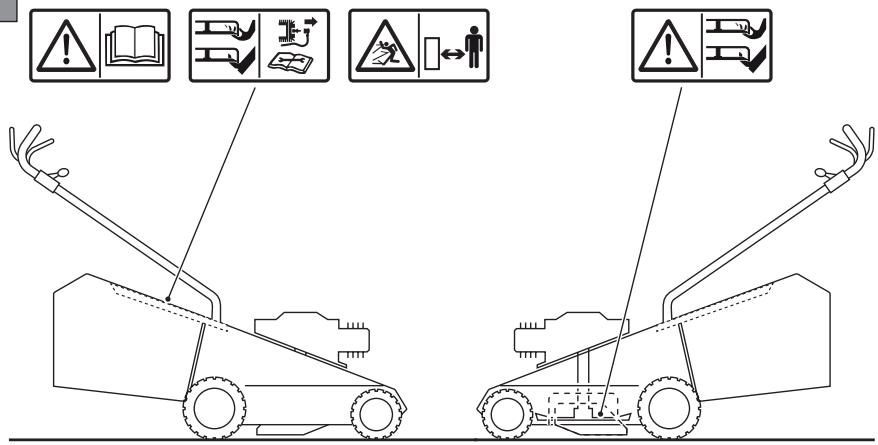

Er zijn verschillende symbolen op de machine aanwezig (afb.2.0). Hun taak is de bediener te herinneren aan het gedrag dat hij moet aanhoven om de machine met de nodige aandacht en voorzichtigheid te gebruiken. Betekenis van de symbolen:

Let op.Lees de aanwijzingen alvorens de machine te gebruiken.

Waarschuwing! Steek uw handen of voeten nicht in de behuizing van het maaimechanisme. Haal de kap van de bougie af enlees de aanwijzingen voordat u welk onderhoud of welke reparatie dan ook UITvoert.

Gevaar!Risico opwegscheidende voorwerpen.Zorgijdenshetgebruikdat zichgeen Personen in de werkzone bevinden.

Gevaar!Gevaar voor snijwonden.Bewegend maaimechanisme. Steek uw handen van voeten niet in de behuizing van het maaimechanisme.

BELANGRIJK Beschadigde of onleesbaar geworden labels dienen te worden verragen. Vraag neue labels aan uw eigen geautoriseerd Dienstcentrum.

3.3 IDENTIFICATIELABEL

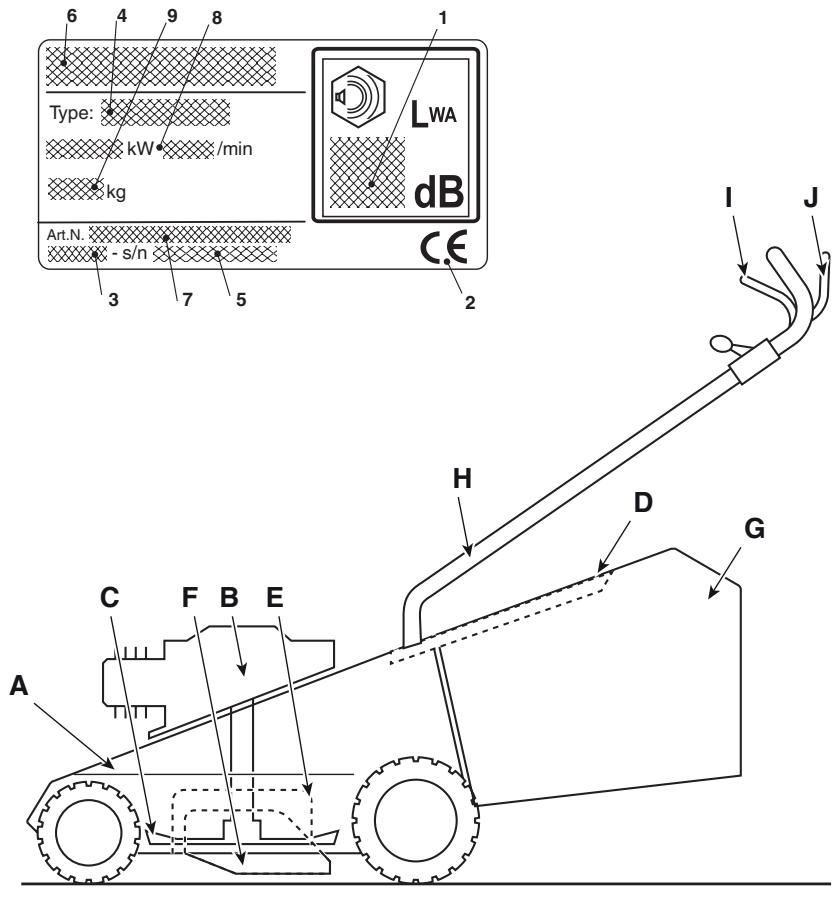

Het identificatielabel geeft de volgende gegevens aan (afb.1.0).

1. Geluidsniveau.
2. CE-conformiteitsteken.
3. Bouwjaar.
4. Machinetype.
5. Serienummer.
6. Naam en adres van de fabrikant.
7. Artikelcode.
8. Nominaal vermogen en maximum snelheid van de motor.
9. Gewicht in kg.

Schrijf de identificatiegegevens van de machine in de vakjes op het label aan de achterkant van de omslag.

BELANGRIJK Gebruik de identificatiegegevens aangegeven op het identificatielabel van het product wanner u contact opneemt met de geauthoriserde werkplaat.

BELANGRIJK Het voorbeeld van de verklaring van conformiteit bevindt zich op de LASTE pagina's van de handleiding.

3.4 VOORNAAMSTE ONDERDELEN (Afb.1)

A. Chassis.

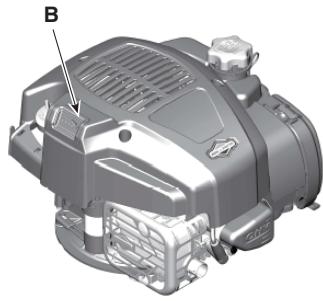

B. Motor.
C. maiaimechanisme.

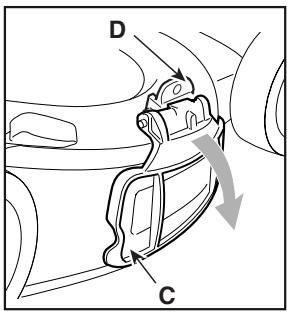

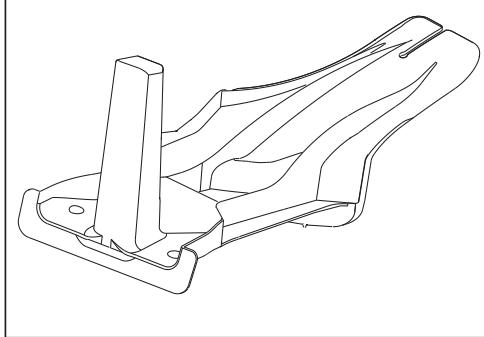

D. Afvoerbeveiling向着ijde.
E. Afvoerbeveiligingrijkant (indien voorzien).
F. Afvoergeleidingrijkant (indien voorzien).
G. Opvangzak.
H. Handgreep.
I. Hendel motorrem / maia Mechanisme.
J. Aandrijfhendel.

Houdt u strikt aan de aanwijzingen en veiligheidsregels opgevoerd in hst.2..

4. MONTAGE

Enkele onderdelen van de machine worden Niet in gemonteerde vorm geleverd, maar dieinen na het uitpakken van de machine te worden gemonteerd aan de hand van de volgende instructies.
De machine要去envlakke en solide ondergrond wordenuitgepaknt en gemonteerd, met voldoende bewegingsruimte voor machine en verpakking. Gebruik de machine niet voordat u alle aanwijzingen in de sectie "MONTAGE" hebt uigevoerd.

4.1 UITPAKKEN (Fig.3.0)

1. Haal alle onderdelen die nicht gemonteerd zijn uit de doos.
2. Haal de machine uit de doos en voer doos en verpakking af in overeenstemming met lokale regelgeving.

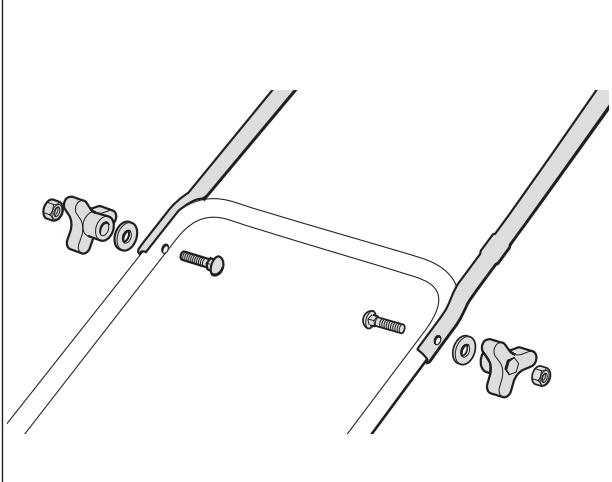

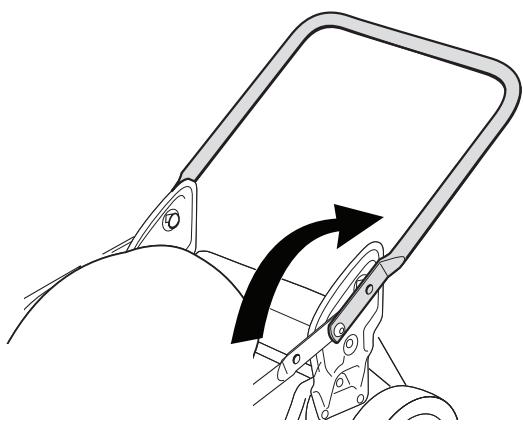

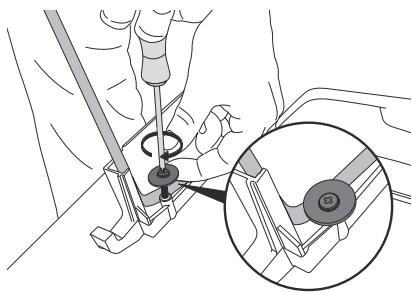

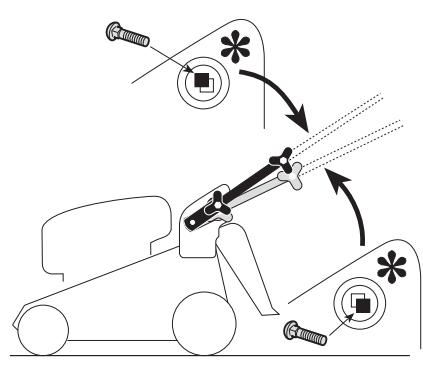

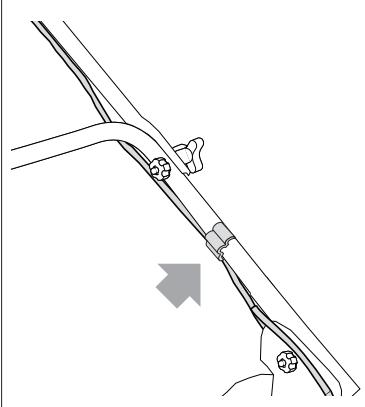

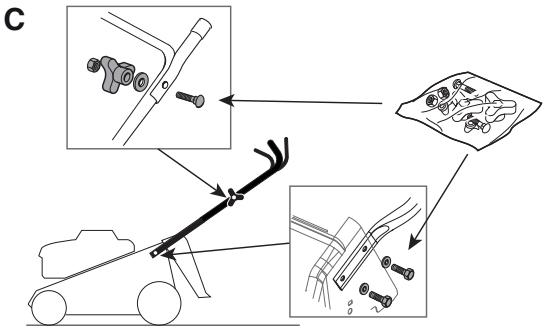

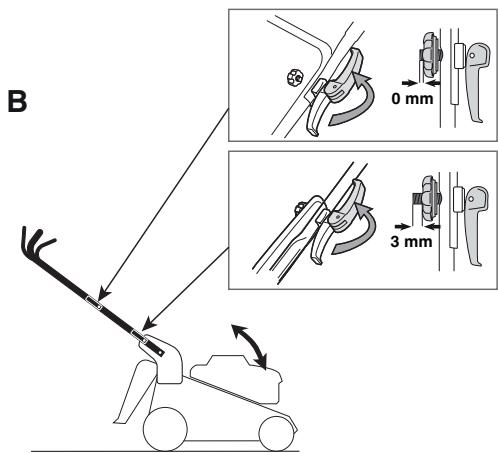

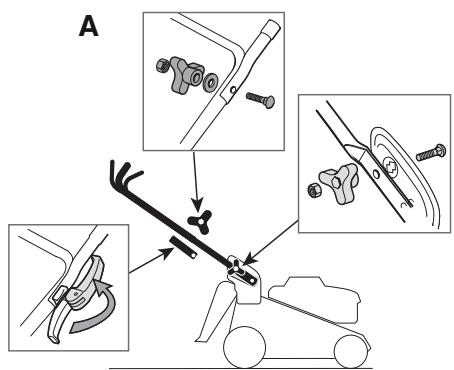

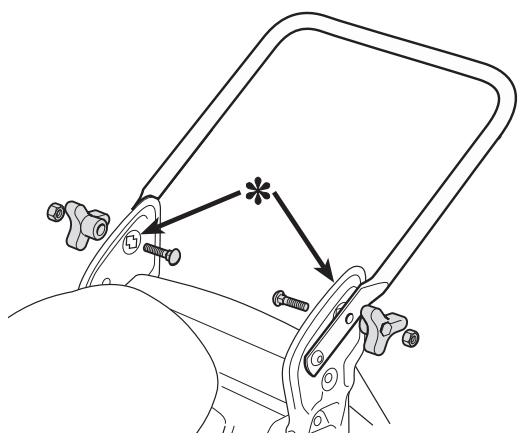

4.2 MONTAGE VAN DE HANDGREEP (Afb.4.A/B/C)

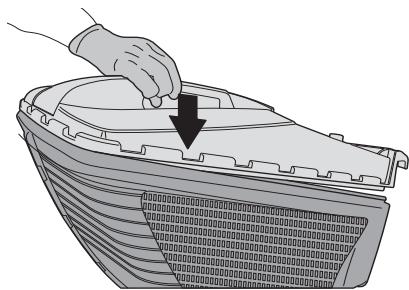

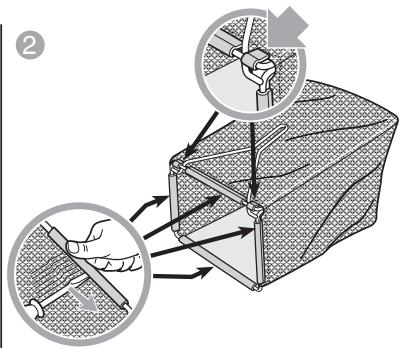

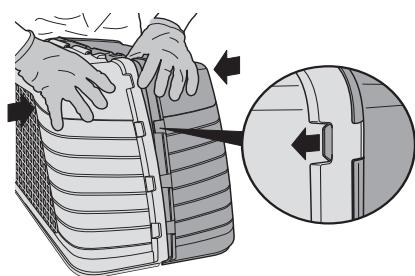

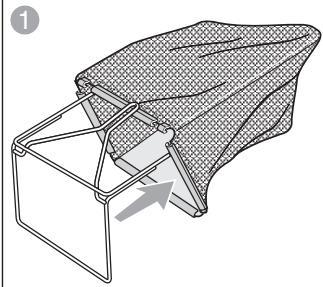

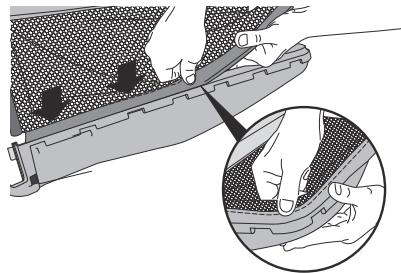

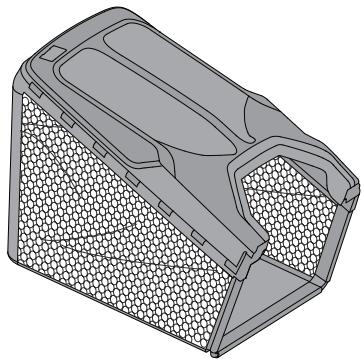

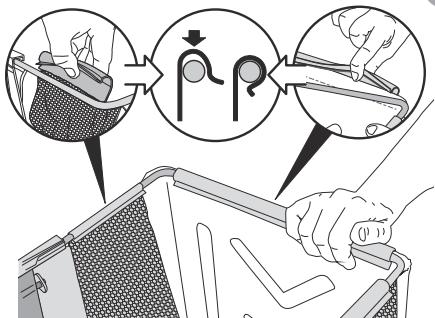

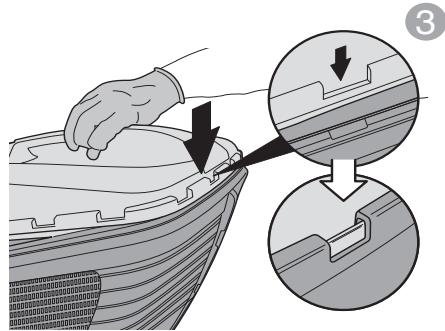

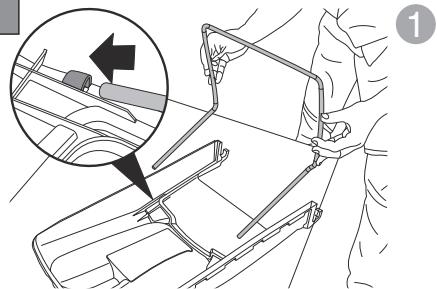

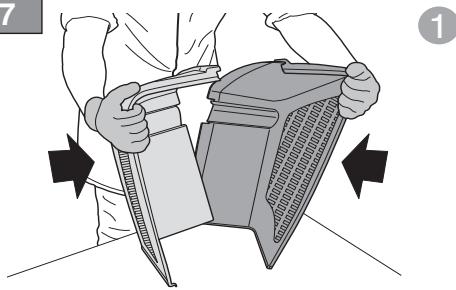

4.3 MONTAGE VAN DE ZAK (Afb.5,6,7)

5. BEDIERINGSELEMENTEN

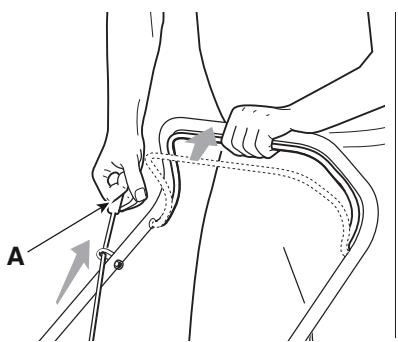

5.1 HANDGREEP VOOR HANDMATIG OPSTAR- TEN (Afb.8.A)

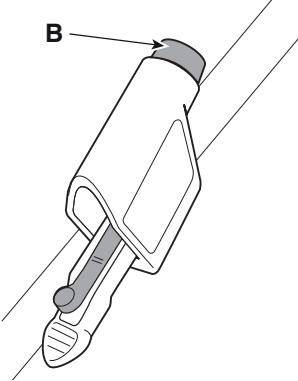

5.2 BEDIENING ELEKTRISCHE STARTKNOP (Afb.8.B)

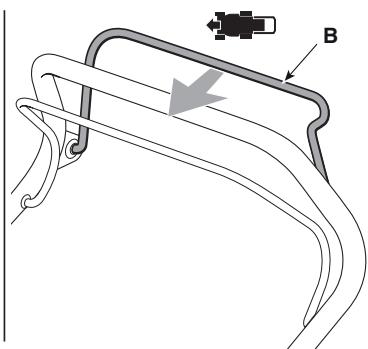

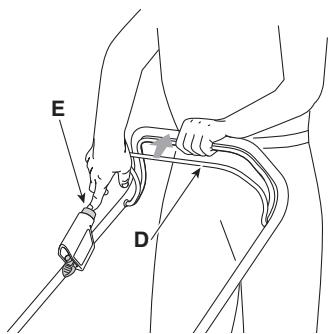

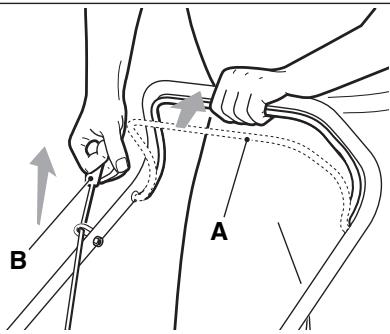

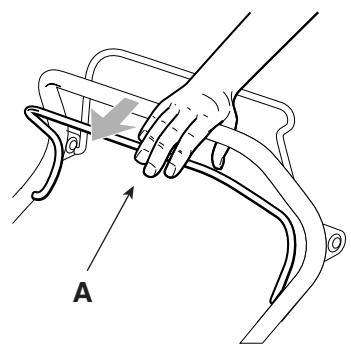

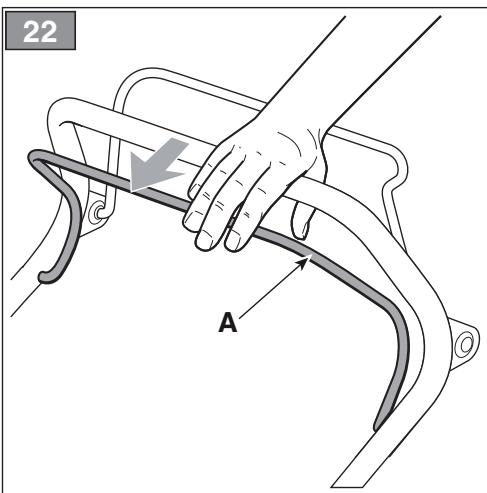

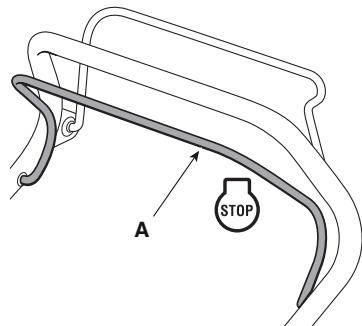

5.3 HENDEL MOTORREM / MAAIMECHANISME (Afb.9.A)

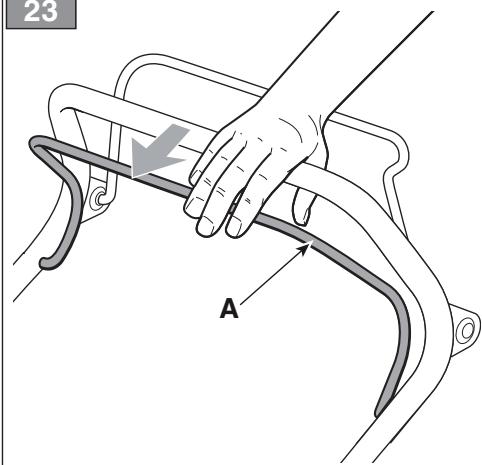

5.4 AANDRIJFHENDEL (Afb.9.B)

BELANGRIJK Motorstart dient te allen tijde worden uitgevoerd bij uitgeschakelde aandrijving.
BELANGRIJK De machine nicht acheuteruit trekken bij ingeschakelde aandrijving.

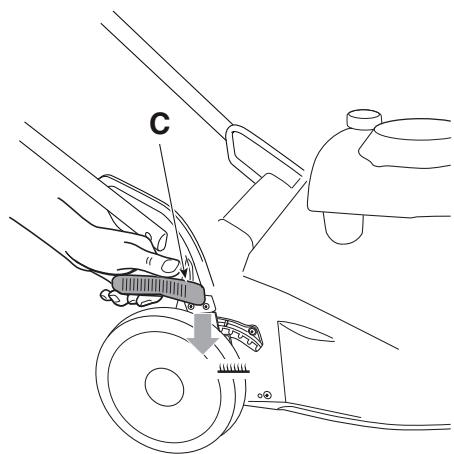

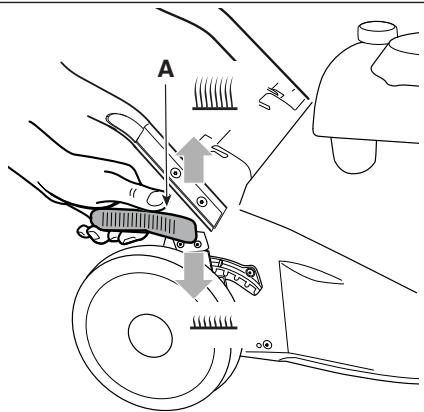

5.5 AFSTELLING VAN DE MAAIHOOGTE

Doe dit enkel wanner het maaimechanisme stil staat.
- Afstelling (Zie Afb.10.A)

6. GEBRUIK VAN DE MACHINE

BELANGRIJK Voor de aanwijzingen over motor en accu(in-dien voorzien),zie de betreffende handleidingen.

6.1 VOORAFGAANDE WERKZAAMHEDEN

Plaats de machine horizontal en stevig op het terrein.

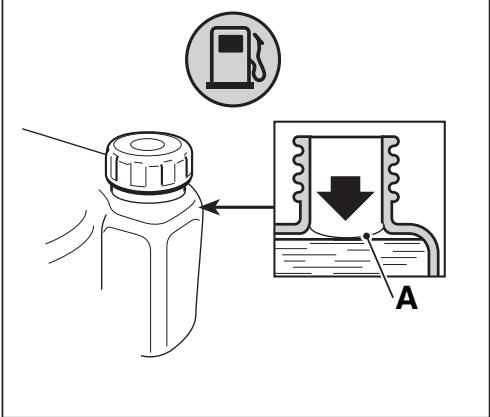

6.1.1 Olie en benzine bijvullen

BELANGRIJK De machine worden geleverd zonder motorolie en brandstof.

Voordat u de machine gebruikt,Client u brandstof en motorolie toe te voeren. Zie de gebruikshandleiding van de motor, par. 7.2.1/7.2.2.

6.1.2 Voorbereiding van de machine voor het werk

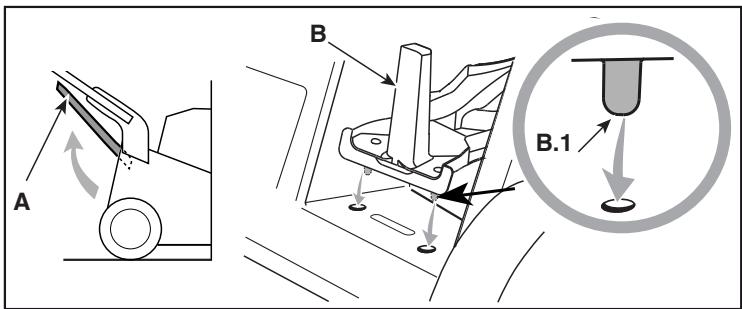

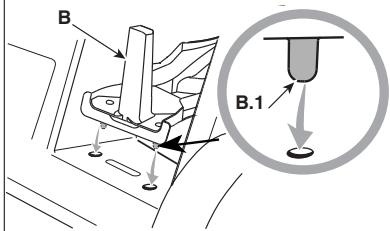

OPMERKING Met deze machine kan men het gras op verschillende wijzen maieren.

a. Instellen op maaien en opvangen van het maaisel in de opvangzak):
1. Voor modellen met afvoer aan zijkant: vergewis u ervan dat de beveiliging (Afb. 11.A) omlaag is gebracht en worden geblokkeerd door deeiligkeitshendel (Afb. 11.B).

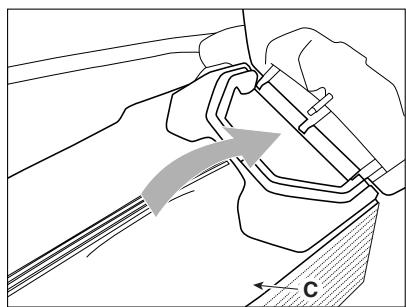

2. De opvangzak inschuiven (Afb.11.C).

b. Instellen op maaien en afvoer van het maaisel op het terrein zelf:

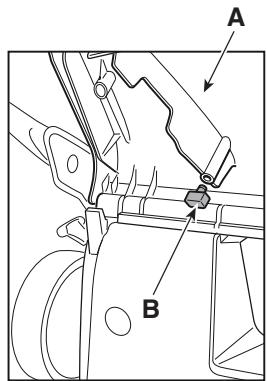

1. Hef de beveiliging van de afvoer achterzijde (Afb.12.A) en monteer de blokkeerpen (Afb.12.B).
2. Voor modellen met möglichkheid tot zichdelingse af- voer: vergewis u ervan dat de beneiligig (Afb. 12.C) omlaag is gebracht en worden geblokkeerd door de veiligeidschendel (Afb. 12.B).

Om de blokkerpen te verwijderen: zie Afb.12.A/B.

c. Instellen op maaien en versnipperen van het maaisel ("mulch"-functie):

Til de achterste aflaalteveiliging (Afb.13.A) op en voer de deflectordop (Afb.13.B), lichtjes aan rechts hellend, in de aflaatopening; zet hem met beiden spillen (Afb.13.B.1) vast in de voorziene gaten tot vastklikken.

Voor modellen met möglichkheid tot zijdelingse afvoer: vergewis u ervan dat de zij-beveiliging (Afb. 13.C/D) omaaag is gebracht en wordt geblokkeerd door de veiligheidshendel (Afb. 13.D).

d. Instellen op maaien en zij-afvoer van het maaisel op het terrein zich:

1. Til de achechterste aflaatbeveiliging (Afb.14.A) op en voer de deflectordop (Afb.14.B), lichtjes maar rechts hellend, in de aflaatopening; zet hem met beiden spillen (Afb.14.B.1) vast in de voorziene gaten tot vastklikken.

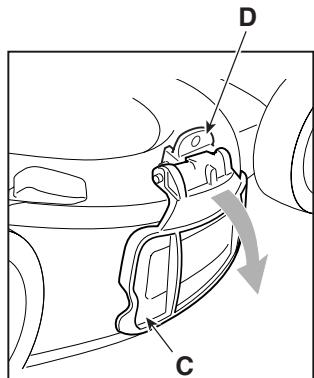

2. Druk zachtjes op de veiligeidshendel (Afb.14.C) en hef de beveiliging van de zij-afvoer (Afb.14.D).
3. Voer de geleider voor de zich.afvoer in (Afb.14.E).
4. Sluit de beveiliging van de rij-afvoer (Afb.14.D) zo-danig dat bebeiliging voor de rij-afvoer (Afb.14.E) worden vastgezet.

Om de geleidedop voor de zij-afvoer te verwijdersen:

1. Druk zachtjes op de veiligeidshendel (Afb.14.C) en hef de beveiliging van de zij-afoer (Afb.14.D).
2. Maak de geleider voor de zij-afvoer los (Afb.14.E).

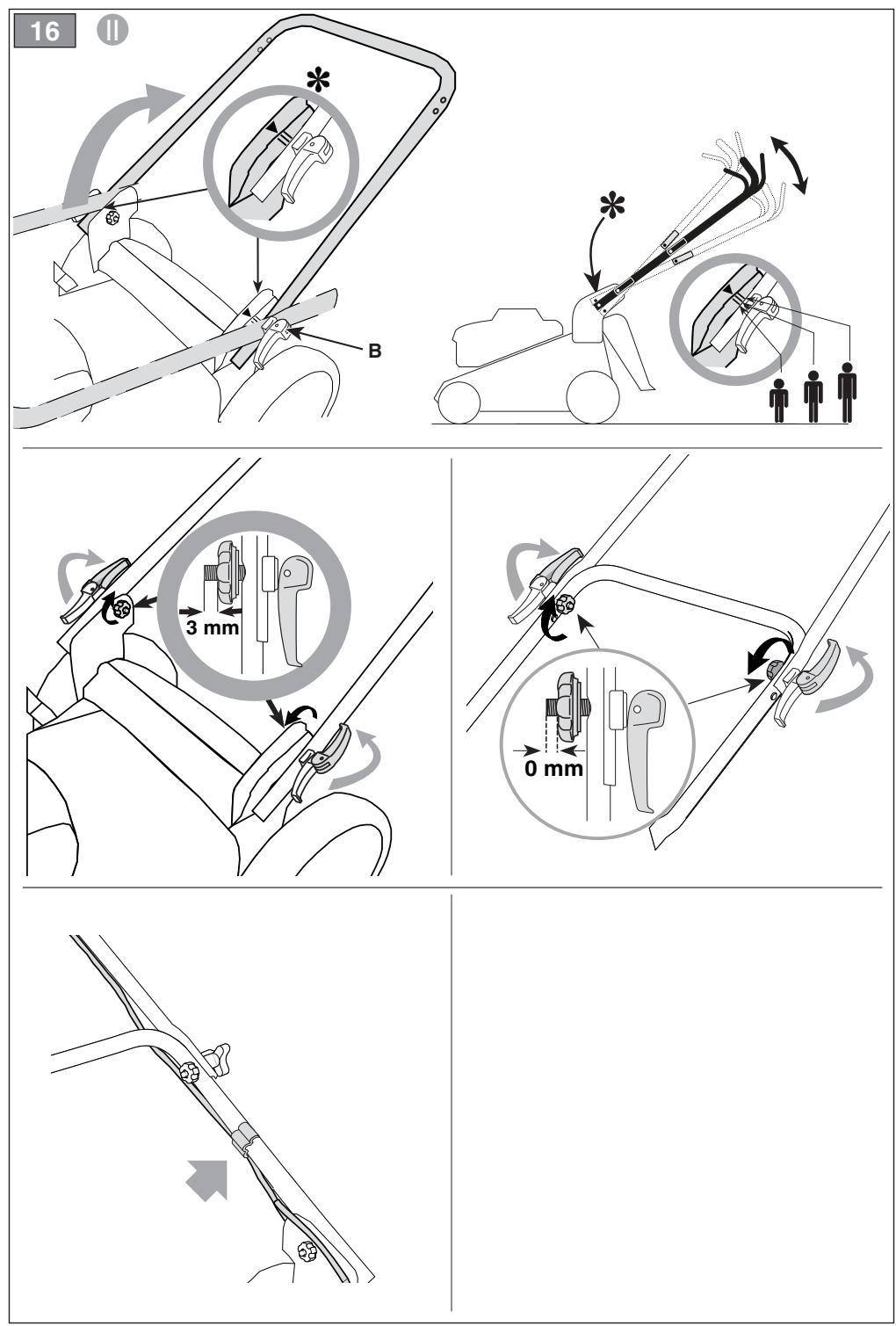

6.1.3 Afstelling van de hoek van de handgreep (Afb.15/16)

Doe dit enkel wanneer het maaimechanisme stil staat.

6.2 VEILIGHEIDSCONTROLES

Voer voor het gebruik alsijd een veiligheidscontrole uit.

6.2.1 Veiligheidscontrole voor elk gebruik

• Controleer de goede staat en juiste montage van alle machine-onderdelen;
• vergewis u ervan dat alle bevestigingsschroeven goed+zijn aangedraid;
• houd alle machine-oppervlakken schoon en droog.

6.2.2 Test werking van de machine

Actie	Resultaat
1. De machine opstarten (par. 6.3).2. De hendel van de mo-torum / maaimecha-nisme loslaten.	1. Het maaimechanisme要去 bewegen.2. De hendels要去 automatisch en snel maar de neutrale stand terugkeren, de motor要去 stilvallen en het maaimechanisme要去 binnen enkele seconden stoppen.
1. De machine opstarten (par. 6.3).2. De aandriffendel bewegen.3. Laat de hendel van de aandrijving los.	2. De wielen doein de machine vooruit gaan.3. De wielen stoppen en de machine stopd voortbeweging.
Rijtest	Geen abnormale trillingen. Geen abnormaal geluid.

Indien eender welke van deze resultaten verschlert van wat aangegeven is in de tabellen, mag de machine nicht gebruikt worden! Richt u tot een Dienstencentrum voor de nodige controles en herstellung.

6.3 STARTEN

OPMERKING Start de machine op een vlakke ondergrond zonder hindernissen of hoog gras.

6.3.1 Modellen met handgreep voor handmatig opstarten (Afb.17.A/B)

OPMERKING De remhendel motor/maaimechanisme dient ingetrokken te worden gehouden; zo Niet, dan stopt de motor.

6.3.2 Modellen met elektrische startknop (Afb.18.A/B/C/D/E)

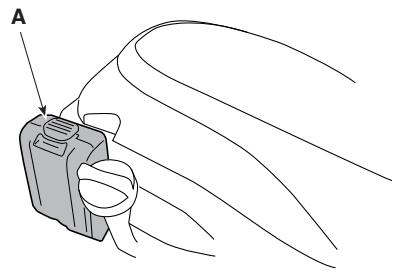

• Plaats de meegeleverde accu in de holte voorzien op de motor (Afb.18.A); (volg de aanwijzingen in de handleiding van de motor).

Op sommige modellen is er een motor met geintegreerde.
niet-verwijderbare accu voorzien (Afb.18.B).

OPMERKING De remhendel motor/maai mechanisme
dient ingetrokken te worden gehouden; zo Niet, dan stopt de motor.

6.4 HET WERKEN

BELANGRIJK Behoudijdens het werk steeds de veiligheidsafstand ten opzichte van het maaimechanisme, die overeenstemt met de lenghte van de steel.

6.4.1 Het gras maaien

1. Start de voortbeweging en het maaien van de met gras bedekte zone.
2. Pas worksnelheid en maaihoogte (par. 5.5) aan de toestand van het gazon aan (hoogte, dichtheid en vochtigheid van het gewas).

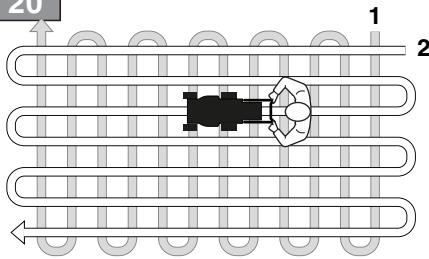

3. Wij raden aan elke maaing opdezelfde hoogte en in twee richtingen uit te voeren (Afb.20).

In geval van "mulchen" of achefterwaartse afvoer van het maaisel:

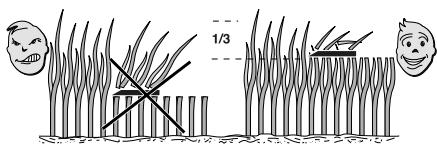

Maai nooit meer dan een derde van de totale hoogte van het gras in een enkele beurt (afb.19).
Houd het chassis steeds goed schoon (par. 7.4.2).

In geval van zich-afvoer: het maaisel Niet afvoeren aan de zijde van het gazon dat nog gemaad moet worden.

6.4.2 Lediging van de opvangzak

In geval van een opvangzak met een volume- aanwijzer:

Hoog = leeg.

Laag = vol *.

*de opvangzak is vol en dient geledigd te worden.

Om de opvangzak te verwijderen en te ledigen:

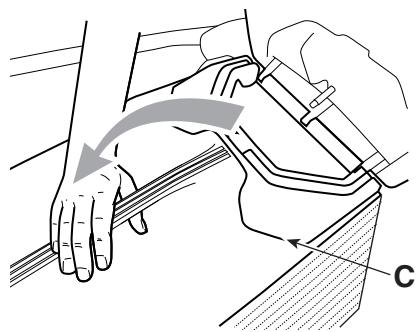

1. Wachten tot het maaimechanisme aftaat (Afb.21.A);

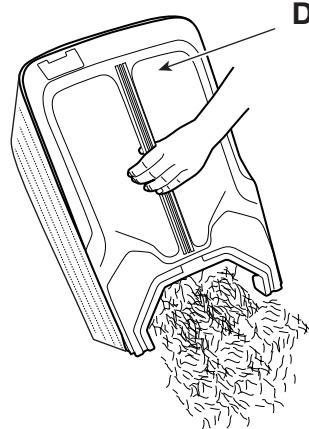

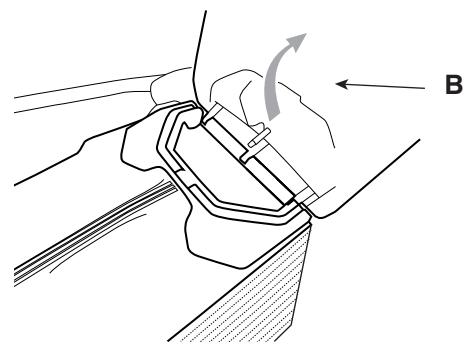

2. verwijder de opvangzak (Afb.21.B/C/D).

6.5 UITSCHAKELING(Fig.22.A)

Na stopsetting van de machine dient u enkele secon- den wachten totdat het maai mechanisme tot stilstand is gekomen.

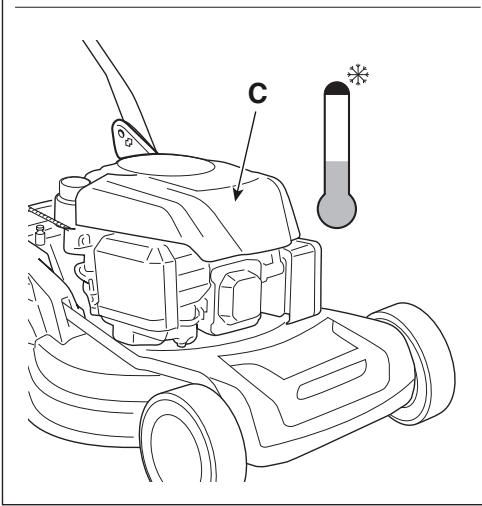

Na uitschakeling de motor Niet aanraken! Gevaar voor brandwonden.

BELANGRIJK Schakel de machine alttijd UIT:

• Tijdens verplaatsingen:tussen werkzones.
  Bij het oversteken van oppervlaktes zonder gras.
  In de buurt van een obstakel.
  Vooraleer de snijhoogte af te stellen.
• Elke keer dat u de opvangzak verwijdert of opnieuw bevestigt.
• Elke keer dat u de geleider voor de zij.afvoer verwijdert of opnieuw bevestigt.

6.6 NA GEBRUIK (Afb.23.A/B/C/D)

1. Reinig de machine (par. 7.4).
2. Vervang, indien nodig, de beschadigde onderdelen en klem eventuele schroeven en moeren die losgekomen zijn weeer vast.

BELANGRIJK Telkens wanneer u de machine ongebruikt of onbewaaktchyterlaat:

• De kap van de bougie af nemen (in modellen met handgreep voor handmatige start) (Afb.23.B/C).
• Druk op het lipje en verwijder de vrijgavesleutel (in modellen met elektrische startknop) (Afb.23.D).

7. ONDERHOUD

7.1 ALGEMEEN

De veiligheidsnormen die in acht genomen要去en worden, worden beschreiben in hst.2. Neem deze aanwijzingen strikt in acht om geen ernstige risico's te lopen:

Voordat u enigerlei controle, reiniging of onderhoudswerkzaamheid/afstelling op de machineuitvoert:
Zet de machine stil.
- Vergewis u ervan dat elk bewegend onderdeel tot stilstand is gekomen.
- Wacht tot de motor is afgekoeld.

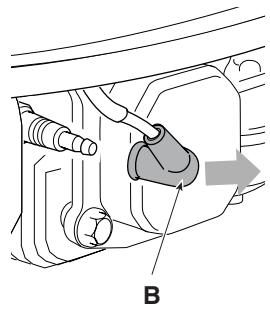

- Haal het kapje van de bougie af (Afb.23.B).
- Verwijder de sleutel (Afb. 23.D) of de accu (in modelen met elektrische startknop).
- Lees de desbeteffende instructies.
- Draag geschikte kledij, werkhandsschoenen en een beschemende bril.

7.2 GEWOON ONDERHOUD

• De frequentlyes en de soorten ingrepen zijn samengevat in de "Tabel Onderhoud" (hst. 10).

BELANGRIJK Alle werkzaamheden voor onderhoud en afstelling die Niet in deze handleiding beschrenen zijn,要去 uitgevoerd worden door uw Wederverkoper of door een gespecialiseerd Centrum.

7.2.1 Brandstof bijvullen

Plaats de machine horizontal en stevig op het terrein.

Wanner u brandstof bijvult, dient de machine uitgeschakeld te zich en het bougiekapje weggenomen.

Vul de brandstof bij op de wijze en met alle voorzorgsmaatregelen als aangegeven in de gebruikershandleiding van de motor.

Machines die in verticale standuron werden gestald (hist. 8.1) hebben een tank waarop van het
brandstofpeil worden aangegeven. De tank nicht vullen boven de onderzijde van de peilaanwijzer (Afb.24.A).

BELANGRIJK Verwijder alle gemorste benzine, hoe weinig ook. De garantie dekt geen schade veroorzaakt door op de kunststofdelen gemorste benzine.

NOTA De brandstof is beperkt houdbaar en mag nicht langer dan 30 dagen in de tank blijven.

7.2.2 Controle / bijvullen motorolie

Controleren en bijvullen van de motorolie op de wijze e me de voorzorgsmaatregelen als aangegeven in de gebruisk-handleiding van de motor.

Om goede werkung van uw machine te waarborgen,Client u regelmatig de motorolie te verversen volgens de aanwijzingen in de gebruiskhandleiding van de motor.

Vergewis u ervan dat het motoroliepeil is aangevuld voordat u de machine opnieuw inzet.

7.3 BUITENGEWOON ONDERHOUD

Alle werkzaamheden aan de maai mechanismen (demontage, slijpen, uitbalanceren, reparatie, terugmon-teren en/of verrangen) dienen in een Gespecialiseerd Centrum te worden uitgevoerd.
Laat beschadigde, verrormde de versleten maai-mechanismen steeds tezamen met de behoorende schroeven verrangen, om de balans te behouden.

BELANGRIJK Gebruik steeds originele maaimechanismen, met de code als aangegeven in de tabel "Technische Gegevens".

7.4 REINIGING

Reinig de machine na ieder gebruik volgens de volgende aanwijzingen.

7.4.1 Reiniging van de machine

• Verzeker u er steeds van dat de luchtgaten vrijং van afval.
• Gebruik geen agressieve reinigingsmiddelen om het chassis schoon te makeen.
• Houd de motor vrij van gewasresten, bladeren of overtolig vet om brandrisico te vermijden.
• Reinig de machine met water na elke maaing.

7.4.2 Reiniging van de snijgroep

• Verwijder grasresten en opgezamelde arde binnenin het chassis.

Modellen zonder reinigings-aansluiting

• Om ook de onderzijde te bereiken dient u de machine schuin te houden maar de zijde als aangegeven in de mot- tor-handleidingen volg de betreffende aanwijzingen; zorg ervoor dat de machine in stabiele positie is voordat u een werkzaamheid UITvoert.
  In geval van zich-afvoer: verwijder de afvoer-geleider (indien gemonteerd - par. 6.1.2d.).

Ga voor reiniging van de binnenzijde van het maaimechanisme als volgt te werk (Afb.25.A/B/C):

1. stel u alsijd achter de handgreep van de grasmaier op;
2. start de motor.

Wanneer u ziet dat de lak aan binnenzijde van het chassis loslaat, zo snel möglichk de verflaag bijwerken met een antiroest-lak.

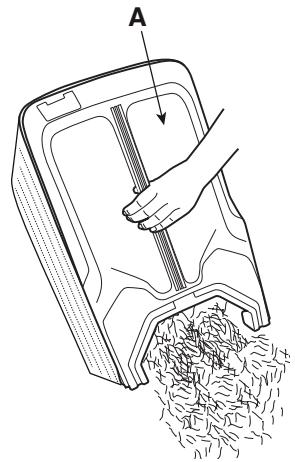

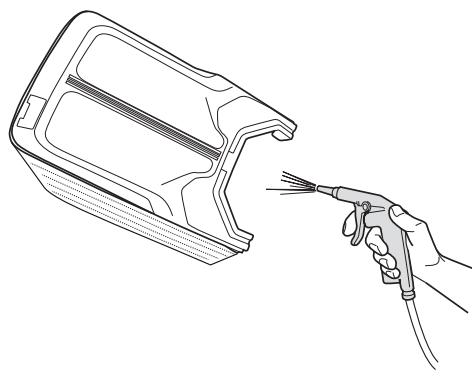

7.4.3 Reiniging van de opvangzak (Afb.26.A/B)

Reinig de zak en LAST deze drogen.

7.5 ACCU

* Modellen met een elektrische startknop worden met een

accu geleverd. Voor aanwijzingen over de bedrijfsduur,
opladen, opslag en onderhoud van de accu, zie de

instructies in de gebruikshandleiding van de motor.

8. STALLING

Wanner de machine gestald要去en:

1. start de motor in de openingslucht en LAST deze draaien tot hij aftaat, zodat alle in de carburator achterergebleven brandstof is verbruikt;
2. reinig de machine met zorg (par. 7.4);
3. controller de goede staat van de machine;
4. Berg de machine op:

in een droge omgeving;
- beschermd gegen slechte weersomstandigheden;
- buiten bereik van kinderen;
- na zich ervan verzekerde te hebben de sleutels of werktuigen die voor het onderhoud gezruikt werden, verwijdert te hebben.

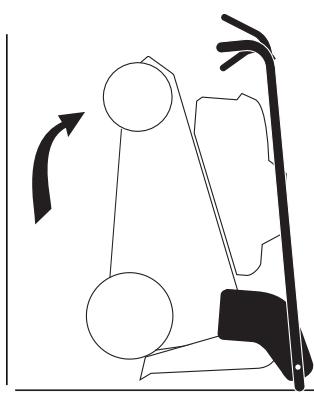

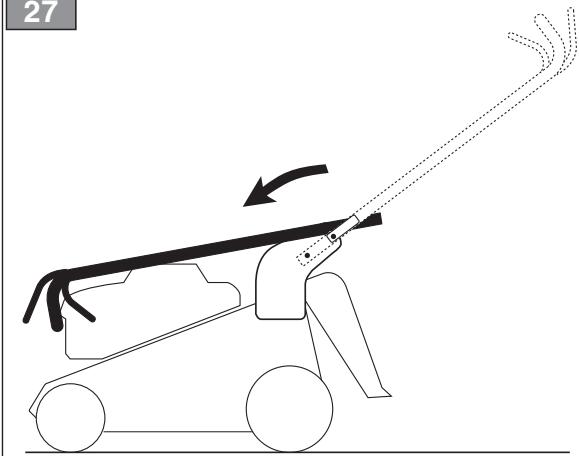

8.1 VERTICALE STALLING

Sommige modellen (zie de tabel Technische Gegevens)
kunnen in verticale stand worden opgeslagen (Afb.27).

Sla de machine Niet in verticale stand op wanner de tank tot over de onderzijde van de brandstofpeil-aanwijzer gevuld is (Afb.24.A).

Ga als volgt te werk:

1. Verwijder het kapje van de bougie (Afb.23.B) of verwijder de sleutel (Afb.23.D) of de accu (in modellen met een elektrische startknop).
2. Breng de maaihoogte in de op een na laagste stand (zie hist. 5.5);
3. Vouw voorrichtige handgreep in gesloten stand en zeit de hendels vast (Afb.27);
4. Breng de machine in verticale stand, breng voorzichtig de handgreep in gesloten stand en zet de hendels vast (Afb.27);

Zorg ervoor dat de machine geen gevaar oplevert bij mogelijk toevallig of onopzettelijk contact met Personen, kinderen of dieren.
Probeer geen machines in verticale stand te stallen wonneer ze Niet hiervoord ontworpen zijn.

9. HANTERING EN TRANSPORT

Telkens wanneer de machine verplaatst, geheven, vervoerd of overgeheld moet worden, moet men:

• De machine uitschakelen (par. 6.5) en wachten tot alle bewegende delen stilstaan.
• Het kapje van de bougie verwijdenen (Afb.23.B) of de sleutel verwijdenen (Afb.23.D), of de accu (in modellen met een elektrische startknop).
• Stevige werkhandsschoenen dragen.

• De machine vastnemen op punten waar u een stevige grip hebt, rekening houdend met het gewicht en de spreiding van het gewicht.

• Een beroep去做 op een toereikend aantal Personen die het gewicht van de machine konnen heffen.

• U ervan te verzekeren dat de bewegingen van de machine geen schade of letsels verroorzaken.

Wanneer men de machine met een wagon of aanhangwagen vervoert, moet men:

• Opritten gebruiken met geschikte weiterstand, bredte en lengte.
• De machine laden met de motor uitgeschakeld, en ze op de oprit duwen met behulp van een geschikt aantal Personen.
• Het maaimechanisme omlaagbrengen (par 5.5).
• De machine zoplaatsend dat deze geen gevaar veroorzaakt.
• De machine stevig aan het vervoersmiddel bevestigen met koorden of kettingen om te vermijden dat deze kantelt en zo eventuele beschadigd kan worden of dat er brandstof zou kennen lekken.

Machines die verticaal können worden gestald, mogen nicht in verticale positie worden getranspor teerd.

1. TABEL ONDERHOUD

Ingreep	Frequentie	Opmerkingen
MACHINE
Controle van alle bevestigingen; veiligheidscontroles / controle van de bedieningesiele-menten; Controle van de beveiligingen van de afvoer zichterzijde / zij-afover; controle van de opvangzak en de geleider van de zij-afover; controle van het maaimechanis-me.	Vórór het gebruik	par. 6.2.2
Algemene reiniging en controle; controle van eventuele schade aan de machine. Contacteer, indien nodig, het geauthoriserde Dienstcentrum.	Aan het einde van ieder ge-bruik	par. 7.4
Vervangning maaimechanisme	-	par. 7.3.1 ***
MOTOR
Controle/ aanvullen brandstofpeil; Controle / bijvullen motorolie	Vórór het gebruik	par. 6.1.1 / 7.2.1 * / 7.2.2 *
Controle en reiniging luchtfilter; Controle en reiniging bougiecontacten; Vervangning bougie; Lading van de batterij	*	* / par. 7.5 *

• Raadpleeg de handleiding van de motor. *** Werkzaamheid UIT te voeren bij de eerste tekens van slechte werking
  *** Handeling die door uw Verkoper of door een gespecialiseerd Centrum要去itgevoerd worden

11. IDENTIFICATIE PROBLEMEN

Mochten de problemen aanhoven na het toepassing van de bovengenoemde remedies, dan dient er contact te worden opgeno-men met uw Verkoper.
PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
1. De motor start Niet, blijt nicht draaien, draait onregelmatig of slaaf af tijdens het werk.	Onjuiste startprocedure.	Volg de aanwijzingen (zie hst. 6.3).
	Geen olie of benzine in de motor.	Controller en olie- en benzinepeil (zie hst. 7.2.1 / 7.2.2).
	Vuile bougie of onjuiste afstandussen de elektroden.	Controller en bougie (Zie de motor-handleiding).
	Verstopt luchtfilter.	Reinig en/of verwang het filter (Zie de motor-handleiding).
	Problemen in de verbranding.	Neem contact op met een erkend servicecentrum.
	De vlotter kan geblokkeerd zijn.	Raadpleeg de motor-handleiding en neem contact op met een bevoegt service-centrum.
2. Motor ver-dronken.	De handgreep voor handmatige start is te vaak verdraaid met ingeschakelde starter.	Raadpleeg de handleiding van de motor.
	De handgreep voor handmatige start is herhaaldelijk verdraaid terwijl het kapje van de bougie verwijderd was.	Plaats het kapje op de bougie en probeer de motor in te scha-kelen. (Raadpleeg de handleiding van de motor).
3. Het gemaaide gras komt Niet langer in de opvangzak terecht.	Hetmaal mechanisme heeft een voor-werp geraakt en een klap ontvangen.	Schakel de motor uit en neem het kapje van de bougie. Con-troleer op eventuele schade en neem contact op met het ser-vice-centrum (par. 7.3.1).
	Vervuiling van de binnenzijde van het chassis.	Reinig de binnenzijde van het chassis (par. 7.4.2).
4. Het maaien verloopt moei-zaam.	Hetmaal mechanisme is Niet in goede staat.	Contacteer een Dienstcentrum voor het bijslippen en verwangen van het maai mechanisme.
5. Men hoor overdreven geluiden en/ of trillingen tijdens het werk.	Beschadiging of geloste delen. De blockeerpen van het maai mechanis-me is losgeraakt.	Zet de machine stil en verwijder het kapje van de bougie (Afb. 23.B). Controller op eventuele schade of losgeraakte delen. Laat de controles, verwangingen of reparaties uitvoeren bij een bevoegt servicecentrum.
	Bevestiging van het maai mechanisme losgekomen of maai mechanisme beschadigd.	Schakel de motor uit en verwijder het kapje van de bougie (Fig.23.B). Neem contact op met een servicecentrum (par. 7.3.1).

12. OP AANVRAAG LEVERBARE ACCESSOIRES

12.1 MULCHING KIT(Afb.28)

Versnippert het gemaaide gras en LAST hetchyer op het terrein.

NL • De inhoud en de afbeelingen van deze gebruiskhandleiding werden generalaiseerd voor rekening van ST. S.p.A. en zich beschemrd door het auteursrecht - Elke niest-gaeutorisierde reprodukte of wizijing, ook geedeeltelijkie, van het document is verboden.
