GEBRUIKSAANWIJZING ECV605B - ECV605N - ECV605S ESSENTIELB

Wijzigingen voorbehouden.

VEILIGHEIDSINFORMATIE Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 Veiligheid van kinderen en kwetsbare personen

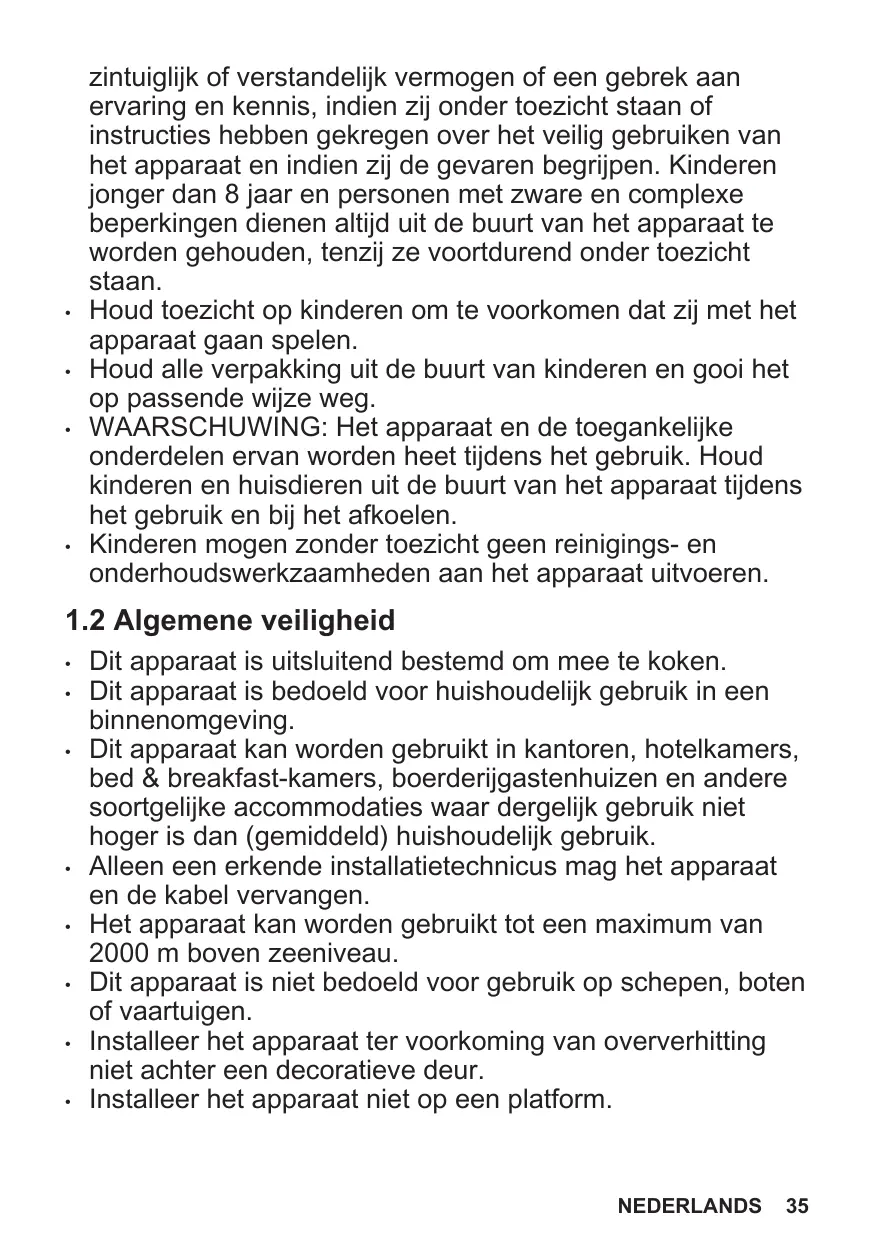

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, NEDERLANDS

zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan. Houd toezicht op kinderen om te voorkomen dat zij met het apparaat gaan spelen. Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg. WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het gebruik en bij het afkoelen. Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

Dit apparaat is uitsluitend bestemd om mee te koken. Dit apparaat is bedoeld voor huishoudelijk gebruik in een binnenomgeving. Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgastenhuizen en andere soortgelijke accommodaties waar dergelijk gebruik niet hoger is dan (gemiddeld) huishoudelijk gebruik. Alleen een erkende installatietechnicus mag het apparaat en de kabel vervangen. Het apparaat kan worden gebruikt tot een maximum van 2000 m boven zeeniveau. Dit apparaat is niet bedoeld voor gebruik op schepen, boten of vaartuigen. Installeer het apparaat ter voorkoming van oververhitting niet achter een decoratieve deur. Installeer het apparaat niet op een platform. NEDERLANDS

Bedien het apparaat niet door middel van een externe timer of een apart afstandsbedieningssysteem. WAARSCHUWING: Onbewaakt koken op een kookplaat met vet of olie kan gevaarlijk zijn en tot brand leiden. Gebruik nooit water om het kookvuur te blussen. Schakel het apparaat uit en bedek de vlammen met bijv. een blusdeken of deksel. LET OP: Het kookproces moet bewaakt worden. Een kort kookproces moet voortdurend bewaakt worden. WAARSCHUWING: Brandgevaar: Bewaar geen voorwerpen op de kookoppervlakken. Gebruik geen stoomreiniger om het apparaat schoon te maken. Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur of de glazen afdekplaat van de kookplaat schoon te maken. Deze kunnen krassen veroorzaken op het oppervlak, waardoor het glas zou kunnen breken. Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen niet op het oppervlak van de kookplaat worden geplaatst, aangezien ze heet kunnen worden. Als de glaskeramische / glazen oppervlakte gebarsten is, schakel het apparaat dan uit en trek de stekker uit het stopcontact. In het geval het apparaat rechtstreeks op de stroom is aangesloten met een aansluitdoos, verwijdert u de zekering om het apparaat van de stroom te halen. Neem altijd contact op met de erkende servicedienst. WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. U dient te voorkomen de verwarmingselementen aan te raken. Gebruik altijd ovenhandschoenen om accessoires of ovenschalen te verwijderen of erin te plaatsen. Zet de stroomtoevoer uit alvorens onderhoud te plegen. WAARSCHUWING: Zorg ervoor dat het apparaat is uitgeschakeld voordat u de lamp vervangt om elektrische schokken te voorkomen. NEDERLANDS

Als het netsnoer beschadigd is, moet de fabrikant, een erkend servicecentrum of een gekwalificeerde persoon deze vervangen teneinde gevaarlijke situaties met elektriciteit te voorkomen. Wees voorzichtig als je de opslaglade aanraakt. Deze kan heet worden. Om de inschuifrailen te verwijderen trek eerst de voorkant van de inschuifrail en dan de achterkant uit de zijwanden. Plaats de inschuifrails in omgekeerde volgorde. WAARSCHUWING: Gebruik alleen kookplaatbeschermers die door de fabrikant van het kookapparaat zijn ontworpen of door de fabrikant van het apparaat in de gebruiksinstructies als geschikt zijn aangegeven of kookplaatbeschermers die in het apparaat zijn geïntegreerd. Het gebruik van ongeschikte kookplaatbeschermers kan ongelukken veroorzaken.

2. VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Alleen een erkende installatietechnicus mag het apparaat installeren.

Verwijder alle verpakkingsmaterialen. Installeer en gebruik geen beschadigd apparaat. Volg de installatie-instructies die zijn meegeleverd met het apparaat. Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel. Trek het apparaat nooit aan de handgreep van zijn plaats. De afmetingen van de keukenkast en de uitsparing moeten kloppen. Houd de minimumafstand naar andere apparaten en units in acht. Installeer het apparaat op een veilige en geschikte plaats die aan alle installatieeisen voldoet. Delen van het apparaat staan onder stroom. Sluit het apparaat met meubel om

te voorkomen dat de gevaarlijke delen worden aangeraakt. De zijkanten van het apparaat moeten naast apparaten of units staan van dezelfde hoogte. Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat heet kookgerei van het apparaat valt als de deur of het raam wordt geopend. Installeer een stabilisator om te voorkomen dat het apparaat kantelt. Raadpleeg het hoofdstuk Installatie.

2.2 Aansluiting op het

elektriciteitsnet WAARSCHUWING! Gevaar voor brand en elektrische schokken.

Alle elektrische verbindingen moeten worden uitgevoerd door een erkend elektricien. Dit apparaat moet worden aangesloten op een geaard stopcontact. NEDERLANDS

Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom. Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact. Gebruik geen adapters met meerdere stekkers en verlengkabels. Laat de stroomkabel niet in aanraking komen met de deur van het apparaat of de niche onder het apparaat, met name niet als deze werkt of als de deur heet is. De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst. Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is. Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken. Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker. Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers. De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm. Sluit de deur van het apparaat volledig voordat u de stekker in het stopcontact steekt.

WAARSCHUWING! Risico op letsel en brandwonden. Risico op elektrische schokken.

De specificatie van dit apparaat niet wijzigen. Zorg ervoor dat de ventilatieopeningen niet geblokkeerd worden. Laat het apparaat tijdens de werking niet onbeheerd achter. Schakel het apparaat na elk gebruik uit. NEDERLANDS

Wees voorzichtig met het openen van de deur van het apparaat wanneer het apparaat in werking is. Er kan hete lucht vrijkomen. Gebruik het apparaat niet met natte handen of als het contact maakt met water. Gebruik het apparaat niet als werkblad of als opslagoppervlak. WAARSCHUWING! Risico op brand en explosie

Wanneer ze verwarmd worden, kunnen vetten en oliën ontvlambare dampen afgeven. Houd vlammen of verwarmde voorwerpen uit de buurt van vetten en oliën als u ermee kookt. De dampen die erg hete olie vrijkomen, kunnen spontane ontbranding veroorzaken. Gebruikte olie die voedselresten kan bevatten, kan brand veroorzaken bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt. Plaats geen ontvlambare producten of artikelen die vochtig zijn met ontvlambare producten in, bij of op het apparaat. Laat geen vonken of open vlammen in contact met het apparaat komen wanneer u de deur opent. Open de deur van het apparaat voorzichtig. Het gebruik van ingrediënten met alcohol kan een mengsel van alcohol en lucht veroorzaken. WAARSCHUWING! Risico op schade aan het apparaat.

Om schade of verkleuring van het email te voorkomen: – plaats ovenschalen of andere voorwerpen niet rechtstreeks op de bodem van het apparaat. – leg geen aluminiumfolie op het apparaat of direct op de bodem van de uitsparing. – plaats geen water direct in het hete apparaat. – bewaar geen vochtige gerechten en voedsel in het apparaat nadat u klaar bent met koken. – wees voorzichtig bij het verwijderen of bevestigen van accessoires.

Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat. Gebruik een diepe pan voor vochtige taarten. Vruchtensappen veroorzaken vlekken die permanent kunnen zijn. Laat geen heet kookgerei op het bedieningspaneel staan. Laat kookgerei niet droogkoken. Zorg ervoor dat je geen voorwerpen of kookgerei op het apparaat laat vallen. Het oppervlak kan beschadigd raken. Schakel de kookzones niet terwijl er leeg kookgerei of geen kookgerei op geplaatst is. Kookgerei gemaakt van gietijzer, aluminium of met een beschadigde bodem kan krassen veroorzaken. Til deze voorwerpen altijd op als je ze op de kookplaat moet verplaatsen.

2.4 Reiniging en onderhoud

WAARSCHUWING! Gevaar voor letsel, brand en schade aan het apparaat.

Schakel het apparaat voor onderhoud uit. Haal de netstekker uit het stopcontact. Zorg ervoor dat het apparaat is afgekoeld. Er bestaat een risico dat de glasplaten kunnen breken. Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met een erkend servicecentrum. Wees voorzichtig als u de deur van het apparaat verwijdert. De deur is zwaar! Vet en voedsel dat in het apparaat achterblijft, kan brand veroorzaken. Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat. Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen. Volg als u een ovenspray gebruikt de aanwijzingen op de verpakking.

Reinig niet het katalytisch email (indien van toepassing) met een schoonmaakmiddel.

2.5 Binnenverlichting

WAARSCHUWING! Gevaar voor elektrische schokken.

Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten. Dit product bevat een lichtbron van energie-efficiëntieklasse G. Gebruik alleen lampjes met dezelfde specificaties.

Neem contact op met de erkende servicedienst voor reparatie van het apparaat. Gebruik alleen originele reserveonderdelen.

WAARSCHUWING! Gevaar voor letsel of verstikking.

Neem contact op met uw plaatselijke overheid voor informatie over het afvoeren van het apparaat. Haal de stekker uit het stopcontact. Snijd het netsnoer vlak bij het apparaat af en gooi het weg. Verwijder de deurvergrendeling om te voorkomen dat kinderen of huisdieren binnen in het apparaat vast komen te zitten. NEDERLANDS

3.3 Het apparaat waterpas zetten

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

3.1 Locatie van het apparaat

U kunt uw vrijstaand apparaat met kasten aan een of twee zijden en in de hoek plaatsen. Zie voor minimale afstanden de tabel.

Gebruik kleine pootjes aan de onderkant van het apparaat om het kookoppervlak aan de bovenkant waterpas met andere oppervlakken te brengen.

3.4 Anti-kantelbescherming

Stel de juiste hoogte en ruimte voor het apparaat in voordat je de antikantelbescherming bevestigt. LET OP! Minimum afstanden Afmetingen

NEDERLANDS Zorg ervoor dat je de antikantelbescherming op de juiste hoogte installeert. Zorg ervoor dat het oppervlak achter het apparaat glad is. Je moet de anti-kantelbescherming installeren. Als je deze niet installeert, kan het apparaat kantelen. Je apparaat heeft het symbool op de afbeelding (indien van toepassing) om u eraan te herinneren dat je de antikantelbescherming installeert. LET OP! Als de ruimte tussen de aanrechtkastjes groter is dan de breedte van het apparaat, moet je de zijmetingen aanpassen aan het midden van het apparaat.

3.5 Elektrische installatie

232-237 mm onder het bovenvlak van het apparaat en 110-115 mm van de zijkant van het apparaat in de ronde opening op een steun. Schroef het in het vaste materiaal of gebruik de geschikte versterking (muur). WAARSCHUWING! De fabrikant is niet verantwoordelijk als u zich niet houdt aan de veiligheidsvoorschriften in het hoofdstuk Veiligheid. Dit apparaat wordt geleverd met een netsnoer en zonder stekker. WAARSCHUWING! 110-115

2. Je vindt het gat aan de linkerkant aan de

achterkant van het apparaat. Til de voorkant van het apparaat op en plaats deze in het midden van de ruimte tussen de kastjes. Als de ruimte tussen de aanrechtkastjes groter is dan de breedte van het apparaat, moet je de zijmeting aanpassen om het apparaat te centreren. Als je de afmetingen van het fornuis hebt gewijzigd, moet je de antikantelbeveiliging correct uitlijnen. Klemmenplaat De stroomkabel mag het in de illustratie gearceerde onderdeel van het apparaat niet raken.

aansluitschema Zorg ervoor dat de aansluitingen bevestigd zijn zoals aangegeven. Aansluitdiagram 230 V ~

Klemmenplaat Aansluitdiagram 400 V 3N ~

Soort aansluiting Zekering (A) Stroomkabel sectie (mm2) 230 V ~

4.1 Algemeen overzicht

Knoppen voor de kookplaat Elektronische tijdschakelklok Temperatuurinstelknop Temperatuurindicator/symbool Lampje/symbool/indicatielampje kookplaat Ovenfunctieknop Verwarmingselement Lamp Gat draaispit Ventilator Inzetniveaus

4.2 Indeling van het kookoppervlak

Bakrooster Voor kookgerei, bak- en braadvormen. Bakplaat Voor gebak en koekjes. Grill-/braadpan Om te bakken en braden of als pan om vet in op te vangen.

Draaispit Voor het braden van grotere stukken vlees en gevogelte. Opslaglade De opslaglade bevindt zich onder de ovenruimte. NEDERLANDS

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

5.1 Eerste reiniging

Verwijder all accessoires en verwijderbare inschuifrails uit de oven. Zie het hoofdstuk 'Onderhoud en reiniging'. Reinig de oven en accessoires voor het eerste gebruik. Zet de accessoires en verwijderbare inschuifrails terug in de beginstand.

U moet de tijd instellen voordat u de oven bedient. Na aansluiting van het apparaat op het stopcontact en na een stroomstoring knippert het display automatisch.

1. Druk op de selectieknop .

Het symbool timer actief gaat branden. Warm de lege oven voor het eerste gebruik voor. in. Stel de maximale

2. Laat de oven een uur werken.

in. Stel de maximale temperatuur in. Maximale temperatuur voor deze functie is 210 °C.

4. Laat de oven 15 minuten werken.

5. Zet de oven uit en laat deze afkoelen.

Accessoires kunnen heter worden dan normaal. De oven kan een vreemde geur en rook afgeven. Zorg dat er voldoende luchtcirculatie in de ruimte is.

5.4 De afdekking van de

stoomuitlaat installeren

1. Plaats de haken van het deksel onder de

voorrand van de stoomuitlaatgaten.

2. Duw de achterrand omlaag om de

om de correcte tijd in te stellen. Na ongeveer 5 seconden stopt het knipperen en geeft de klok de ingestelde tijd van de dag weer. Activeer om de tijd te wijzigen het apparaat en druk op

Druk als de puntjes tussen de uren en minuten knipperen op tijd in te stellen.

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

6.1 Beschrijving van kookzones

De kookzones zijn voorzien van een thermostaat en werken periodiek (gaan af en

NEDERLANDS aan) afhankelijk van het gekozen warmteniveau.

Symbo‐ len Functie Uit-stand 1-6 Kookstanden Gebruik de restwarmte om het energieverbruik te verminderen. Schakel de kookzone ongeveer 5 - 10 minuten uit voordat het kookproces is voltooid. Draai de knop voor de geselecteerde kookzone naar de gewenste warmteinstelling. Het controlelampje van de kookplaat gaat branden. Draai de knop naar de uit-stand om het kookproces te voltooien. Als alle kookzones zijn uitgeschakeld, gaat het controlelampje van de kookplaat uit.

6.3 De eenvoudige kookzone

gebruiken Om een eenvoudige kookzone te gebruiken, draait u de juiste knop naar een van de volgende posities: 1-9. Voor warmte-instellingen 1-3 blijft de zone ongeveer 2-3 seconden rood en wordt die vervolgens gedeactiveerd. De zone werkt op het maximale vermogensniveau zodra u het warmteniveau hebt ingesteld op 8 of 9.

6.4 Restwarmte-indicator

WAARSCHUWING! Zolang het indicatielampje aanstaat, bestaat er een risico op brandwonden door restwarmte. Het controlelampje gaat aan als een kookzone heet is, maar het werkt niet als de hoofdstroom is onderbroken. Het indicatielampje kan ook verschijnen:

• voor de aangrenzende kookzones, zelfs als je ze niet gebruikt,
• als er heet kookgerei op de koude kookzone wordt geplaatst,
• als de kookplaat is uitgeschakeld, maar de kookzone nog heet is. Het indicatielampje verdwijnt als de kookzone is afgekoeld.

7. KOOKPLAAT - AANWIJZINGEN EN TIPS

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

De kookresultaten zijn afhankelijk van het kookgerei De bodem van de pannen moet zo dik en vlak mogelijk zijn. Zorg ervoor dat bodems schoon en droog zijn voordat de pannen op de kookplaat worden gezet. Gebruik geen kookgerei op de keramische kookplaat met bodems met uitgesproken randen of richels, bijv. gietijzeren pannen. Deze kunnen het oppervlak van de kookplaat permanent bekrassen of schuren. Pannen gemaakt van geëmailleerd staal of met aluminium of koperen bodems kunnen tot verkleuringen van de glazen keramische kookplaat leiden. Om energie te besparen en ervoor te zorgen dat de kookplaat goed werkt, moet de bodem van het kookgerei een geschikte minimumdiameter hebben (ten minste dezelfde als de zonediameter). NEDERLANDS

Aan de kook brengen / snel frituren / heet frituren

8. KOOKPLAAT - ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

8.1 Algemene informatie

Reinig de kookplaat na elk gebruik. Gebruik altijd kookgerei met een schone bodem. Krassen of donkere vlekken op het oppervlak hebben geen invloed op de werking van de kookplaat. Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat. Gebruik een speciale schraper voor het glas.

8.2 De kookplaat schoonmaken

suikerhoudend voedsel, anders kan dit schade aan de kookplaat veroorzaken. Doe voorzichtig om brandwonden te voorkomen. Gebruik de speciale schraper op de glazen plaat en verwijder resten door het blad over het oppervlak te schuiven. Verwijder wanneer de kookplaat voldoende is afgekoeld: kalkringen, waterringen, vetvlekken, glanzende metaalverkleuring. Reinig de kookplaat met een vochtige doek en een beetje nietschurend reinigingsmiddel. Droog de kookplaat na reiniging af met een zachte doek. Verwijder glanzende metaalverkleuring: gebruik een mengsel van bakpoeder en citroensap of azijn. Verwijder onmiddellijk: gesmolten kunststof, plastic folie, suiker en

9. OVEN - DAGELIJKS GEBRUIK

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

9.1 Het in- en uitschakelen van

1. Draai de functieknop van de oven naar

2. Draai de knop voor de temperatuur om de

temperatuur te selecteren. Het lampje gaat aan wanneer de oven in werking is.

3. Om de oven uit te schakelen, draai je de

knoppen voor de ovenfuncties en temperatuur naar de uit-stand. oververhitting veroorzaken. Om dit te voorkomen is de oven voorzien van een veiligheidsthermostaat die de stroomtoevoer onderbreekt. Zodra de temperatuur is gedaald, wordt de oven automatisch weer ingeschakeld.

9.2 Veiligheidsthermostaat

Een onjuiste bediening van de oven of defecte componenten kunnen gevaarlijke

Sym‐ bool Ovenfunctie Toepassing Uit-stand De oven staat uit. Boven + onderwarmte Voor het bakken en braden op één rekstand. Grillen met draaispit Voor het grillen van vlees of kebab en kleine stukken vlees. Maximale temperatuur voor deze functie is 210 °C. Onderwarmte Voor het bakken van taarten met een knapperige bodem en het inmaken van voedsel. Warme Lucht Voor het braden of bakken van gerechten waarvoor dezelfde bereidingstemperatuur nodig is, op meerdere roosterhoogten, zonder dat er smaken worden overgebracht van het ene naar het andere gerecht. Ontdooien Om voedsel te ontdooien (groenten en fruit). De ontdooitijd is afhankelijk van de hoeveelheid en grootte van het diepvriespro‐ duct. De temperatuurknop moet op "Uit" staan om deze functie te ge‐ bruiken. Vochtig bakken Deze functie is ontworpen om energie te besparen tijdens het koken. Zie het hoofdstuk 'Hints and tips’, Vochtig bakken voor bereidingsinstructies. De ovendeur dient tijdens de bereiding gesloten te zijn zodat de functie niet wordt onderbroken en om ervoor te zorgen dat de oven werkt op de hoogst mogelijke energie-efficiëntie. Wanneer u deze functie gebruikt, kan de temperatuur in de ovenruimte afwijken van de ingestelde tem‐ peratuur. Het verwarmingsvermogen kan worden verminderd. Zie voor algemene aanbevelingen voor energiebesparing het hoofdstuk ‘Energie-efficiëntie’, Oven - Energiebesparing. Deze functie wordt gebruikt om de energie-efficiëntieklasse vast te stellen overeenkomstig EN 60350-1. NEDERLANDS

DUUR-tijdsindicatie Tijdweergave Indicatielampje timer actief KOOKWEKKER-lampje

Knop Functie Beschrijving MIN Om de tijd in te stellen. KLOK De klokfunctie instellen. PLUS Om de tijd in te stellen.

10.3 Tabel klokfuncties

Klokfunctie 0:00. dur Toepassing DAGTIJD Om de dagtijd in te stellen, te wijzigen of te con‐ troleren. DUUR Instellen hoelang het apparaat in werking is (1 min. - 10 uur). KOOKWEKKER Om de afteltijd in te stellen (1 min - 23 uur 59 min). Deze functie heeft geen invloed op de werk‐ ing van het apparaat.

10.4 De BEREIDINGSDUUR

1. Stel een ovenfunctie en de temperatuur

2. Druk herhaaldelijk op

om de tijd voor de BEREIDINGSDUUR in te stellen. Het display toont dur en symbool A.

4. Wanneer de tijd is verlopen, knippert dur

en weerklinkt er gedurende 7 minuten een geluidssignaal. Het apparaat wordt automatisch uitgeschakeld.

5. Druk op een willekeurige toets om het

geluidsignaal uit te zetten.

6. Draai de knop voor de ovenfuncties en de

knop voor de temperatuur naar de uitstand.

10.5 De KOOKWEKKER instellen

drukken totdat knipperen. begint te

om de gewenste tijd in

3. Wanneer de ingestelde tijd is verlopen,

weerklinkt er gedurende 7 minuten een geluidssignaal. Druk op een willekeurige toets om het geluidsignaal uit te zetten.

10.6 De klokfuncties annuleren

drukken tot het symbool voor de benodigde ovenfunctie knippert.

tegelijkertijd ingedrukt. De klokfunctie gaat na een paar seconden uit.

10.7 Het geluidssignaal wijzigen

1. Houd om het huidige geluidssignaal te

horen de toets ingedrukt.

2. Druk herhaaldelijk op

te veranderen. om het signaal

los. Het laatste geluid dat u instelt is het nieuwe geluid.

4. Wacht 5 seconden tot de instelling

automatisch wordt bevestigd. Als het apparaat uit het stopcontact wordt getrokken of na een stroomstoring is het geluidssignaal weer ingesteld op het standaardgeluid.

11. OVEN - GEBRUIK VAN DE ACCESSOIRES

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

11.1 Accessoires plaatsen

Bakrooster Plaats de braadpan tussen de geleidestangen van de inschuifrails. Zorg ervoor dat de achterwand van de oven niet raakt. Bakrooster en diepe pan samen: Plaats het schap tussen de geleidestangen van de inschuifrails. Plaats de plaat tussen de geleiders van de inschuifrails en het bakrooster op de geleiders erboven. plaat: Duw de bakplaat niet helemaal naar de achterwand van de ovenruimte. Dit voorkomt dat de warmte rond de plaat circuleert. Het voedsel kan verbrand worden, vooral aan de achterkant van de plaat. NEDERLANDS

11.2 Het draaispit gebruiken

WAARSCHUWING! Wees voorzichtig bij het gebruik van het draaispit. De vorken en het spit zijn scherp. Gevaar voor letsels. WAARSCHUWING! Gebruik ovenhandschoenen wanneer u het draaispit verwijdert. Het draaispit en de grill zijn heet. Gevaar voor brandwonden.

6. Bevestig de eerste vork op het spit, rijg

het vlees erop en bevestig dan de tweede vork. Zorg ervoor dat het vlees zich in het midden van het draaispit bevindt. De draaispit stopt niet als de ovendeur wordt geopend. LET OP! Het maximaal toegestane gewicht aan het draaispit bedraagt 4·5 kg.

2. Steek de handgreep van het draaispit in

3. Plaats de bakplaat op het laagste

4. Plaats de braadpan op het laagste

5. Plaats de steunhaak in het gat boven in

7. Gebruik de schroeven om de vorken vast

8. Plaats het uiteinde van het spit in de

opening van het draaispit. Zie het hoofdstuk 'Beschrijving van het product'.

9. Plaats het voorste deel van het spit op de

10. Verwijder de handgreep van het draaispit.

11. Draai de knop voor de ovenfuncties naar

12. Stel de benodigde temperatuur in.

13. Zorg ervoor dat het draaispit draait.

14. Sluit de ovendeur.

Draai als het vlees klaar is de knoppen voor de ovenfuncties en de temperatuur naar de uit-stand. Schakel de grill uit. De hendel van de draaispit installeren. Verwijder voorzichtig de draaispit en de braadpan uit de oven.

12. OVEN - AANWIJZINGEN EN TIPS

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. De temperaturen en baktijden in de tabellen zijn slechts als richtlijn bedoeld. Deze zijn afhankelijk van de recepten en de kwaliteit en de hoeveelheid van de gebruikte ingrediënten.

12.1 Algemene informatie

Het apparaat heeft vier rekstanden. Tel de rekstanden vanaf de bodem van het apparaat. Het apparaat heeft een speciaal systeem dat de lucht circuleert en voor doorlopende recycling van stoom zorgt. Dankzij dit systeem is het mogelijk om voedsel te bereiden in een atmosfeer met stoom en worden de gerechten zacht van binnen en knapperig van buiten. Bovendien worden de bereidingstijd en het energieverbruik tot een minimum beperkt. Vocht kan in het apparaat of op de glazen deurpanelen condenseren. Dit is normaal. Ga altijd iets terug staan van het apparaat als u de deur van het apparaat tijdens de werking opent. Om de condens te verminderen, dient u het apparaat 10 minuten te laten voorverwarmen. Veeg na elk gebruik het vocht van het apparaat. Plaats geen voorwerpen direct op de bodem van het apparaat en bedek de bodem tijdens de bereiding niet met aluminiumfolie. Dit kan de bakresultaten veranderen en de emaillelaag beschadigen.

Gebruik voor de eerste baksessie de lagere temperatuur. Als de cake niet overal even hoog is, wordt de cake niet overal even bruin. Als de cake niet overal even bruin wordt, hoeft u de temperatuurinstelling niet te wijzigen. De verschillen verminderen tijdens het bakken. Tijdens het bakken kunnen bakplaten in de oven vervormen. Wanneer de bakplaten weer afgekoeld zijn, verdwijnt de vervorming.

12.3 Voor de bereiding van

gebak De ovendeur mag pas worden geopend als driekwart van de baktijd is verstreken. Als u twee bakplaten tegelijkertijd gebruikt, dient u één niveau ertussen leeg te laten. De functie boven- en onderwarmte is samen met de standaard temperatuur ideaal voor het bakken van brood.

12.4 Voor de bereiding van vlees

en vis Gebruik een diepe bak voor erg vet voedsel om te oven te behoeden voor blijvende vetvlekken. Laat het vlees ongeveer 15 minuten rusten voordat u het aansnijdt, zodat het vleessap er niet uit stroomt. Om te veel rook tijdens het braden in de oven te vermijden, kunt u een beetje water in de lekbak gieten. Om rook te vermijden, voegt u water toe wanneer het is opgedroogd.

12.5 Bereidingstijden

De bereidingsduur is afhankelijk van het soort voedsel, de samenstelling en het volume. Houd in eerste instantie het bereidingsproces in de gaten. Zoek bij het gebruik van dit apparaat de beste instellingen (temperatuur, bereidingsduur, etc.) voor uw kookgerei, recepten en hoeveelheden. Bij het bereiden van cake op meerdere niveaus kan de baktijd ca. 10 - 15 minuten langer zijn. NEDERLANDS

Gerecht Hoeveel‐ heid (g) Tempera‐ tuur (°C) Tijd (min) Platte cake 1)

bakplaat Koffiebroodjes met appels en gist

bakplaat Halve kip Varkensbraadstuk

Roos‐ ter‐ hoogte Accessoires Flanbrood 3)

bakplaat Gevulde gistca‐

bakplaat Zwitserse appel‐

bakplaat Kerstcake 4)

bakplaat Quiche Lorrai‐

1 ronde bakplaat (diameter: 26 cm) Boerenbrood 6) 750 + 750

2 lichtbak (lengte: 20 cm) Roemeense bis‐ 600 + 600

2 lichtbak (lengte: 25 cm) op dezelfde rekstand Roemeense bis‐ cuittaart - traditio‐ neel 600 + 600

2 lichtbak (lengte: 25 cm) op dezelfde rekstand Broodjes 4)

bakplaat Zwitserse rol 1)

bakplaat ke 4) flan 4) ne 4) cuittaart 1)

NEDERLANDS Gerecht Hoeveel‐ heid (g) Tempera‐ tuur (°C) Tijd (min) Roos‐ ter‐ hoogte Accessoires Schuim

bakplaat Kruimeltaart 4)

bakplaat Botercake 1)

1) Verwarm de oven 10 minuten voor.

2) Laat de cake, nadat je het apparaat hebt uitgeschakeld, 7 minuten in de oven staan.

3) Verwarm de oven 20 minuten voor.

4) Verwarm de oven 10 - 15 minuten voor.

5) Laat de cake 10 minuten in de oven staan nadat je het apparaat hebt uitgeschakeld.

6) Stel de temperatuur in op 250°C en verwarm de oven 18 minuten voor.

12.7 Grillen met draaispit

Gerecht Hoeveel‐ heid (g) Tempera‐ tuur (°C) Tijd (min.) Biefstuk 1)

1) Warm de oven 10 minuten voor.

Voedsel Gewicht (g) Tempera‐ tuur (°C) tijd (min.) Inzetni‐ veau Accessoires Platte cake1)

1+3 bakplaat Koffiebroodjes met appels en gist

Voedsel Gewicht (g) Tempera‐ tuur (°C) tijd (min.) Varkensvlees

bakplaat Gevulde gistcake

bakplaat Pizza 1000 + 1000

bakplaat Zwitserse appel‐

bakplaat Kerstkrans1)

bakplaat Quiche Lorraine1)

1 ronde bak‐ plaat (diame‐ ter: 26 cm) Boerenbrood 3) 750 + 750

bakplaat Roemeense bis‐ 600 + 600

2 lichtbak (lengte: 25 cm) op dezelfde rekstand Roemeense bis‐ cuittaart - traditio‐ neel 600 + 600

2 lichtbak (lengte: 25 cm) op dezelfde rekstand Koffiebroodjes

1+3 bakplaat Zwitserse rol1)

bakplaat Schuim 400 + 400

1+3 bakplaat Kruimeltaart

bakplaat Cake, Zacht1)

bakplaat flan1) cuittaart1) met gist1) Koffiebroodjes met gist1)

NEDERLANDS Voedsel Gewicht (g) Tempera‐ tuur (°C) tijd (min.) Botercake1) 600 + 600

Inzetni‐ veau 1+3 Accessoires bakplaat

1) Warm de oven 10 minuten voor.

2) Laat de cake na het uitschakelen 7 minuten in de oven staan.

3) Stel de temperatuur in op 250 °C en Warm de oven 10 minuten voor..

Gerecht Tem‐ per‐ atuur (°C) Tijd (min) Roos‐ ter‐ hoog‐

bakplaat of grill- / roosterpan Broodjes

rooster Koninginnenbrood (op‐ gerolde cake met jam)

bakplaat of grill- / roosterpan Brownie

zes keramieken vormpjes op rooster Luchtige vlaaibodem

flanvorm op rooster Taart

cakevorm op rooster Vis in zakjes 300 g

pizzavorm op rooster Vlees in zakje 250 g

bakplaat of grill- / roosterpan Vleesspiesjes 500 g

bakplaat of grill- / roosterpan Koekjes

bakplaat of grill- / roosterpan Brood en pizza Cake in bakplaat Cake in bakblik Vis Vlees Kleine gebakken items NEDERLANDS

Gerecht Tem‐ per‐ atuur (°C) Tijd (min) Roos‐ ter‐ hoog‐

bakplaat of grill- / roosterpan Smakelijke cracker

bakplaat of grill- / roosterpan Zandkoekjes

bakplaat of grill- / roosterpan Groentemix in zakjes 400 g

bakplaat of grill- / roosterpan Omelet

pizzavorm op rooster Groenten op plaat 700 g

bakplaat of grill- / roosterpan Vegetarisch

12.10 Informatie voor testinstituten

Voedsel Functie Tempe‐ ratuur (C°) Accessoires Inzetni‐ veau Tijd (min) Kleine cakes, (16 stuks per bakplaat) Boven + onder‐ warmte

Kleine cakes, (16 stuks per bakplaat) Warme Lucht

Appeltaart (2 vormen Ø 20 cm, diagonaal ge‐ plaatst) Boven + onder‐ warmte

Appeltaart (2 vormen Ø 20 cm, diagonaal ge‐ plaatst) Warme Lucht

Zachte cake zonder vet Boven + onder‐ warmte

Zachte cake zonder vet Warme Lucht

Zandtaartdeeg / Geba‐ kreepjes Boven + onder‐ warmte

Zandtaartdeeg / Geba‐ kreepjes Warme Lucht

Toast1) Grillen met draaispit

1) Verwarm de oven 5 minuten voor.

Als u pizza maakt, verkrijgt u de beste resultaten door de bedieningsknop van de oven naar de stand Pizza te draaien.

14. OVEN - ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

14.1 Opmerkingen over de

reiniging Maak de voorkant van de oven schoon met een zachte doek, warm water en een mild reinigingsmiddel. Gebruik voor metalen oppervlakken een specifiek reinigingsmiddel.

14.3 De inschuifrails

Als u de binnenkant van de oven wilt reinigen, verwijdert u de inschuifrails. LET OP! Wees voorzichtig bij het verwijderen van de inschuifrails.

1. Trek de inschuifrail bij de voorkant uit de

zijwand. Reinig de binnenkant van de oven na elk gebruik. Vetaccumulatie of andere voedselresten kunnen brand veroorzaken. Het risico is hoger voor de grillpan. Maak alle accessoires na elk gebruik schoon en laat ze drogen. Gebruik een zachte doek met een warm sopje en een reinigingsmiddel. De accessoires niet in de afwasmachine reinigen..

2. Trek de inschuifrail bij de achterkant uit

de zijwand en verwijder deze. Verwijder hardnekkige vlekken met een speciale ovenreiniger. Gebruik geen ovenreiniger op de katalytische oppervlakken.

Reinig de antiaanbakaccessoires niet met agressieve reinigingsmiddelen of voorwerpen met scherpe randen.

14.2 Ovens van roestvrij staal of

aluminium Maak de ovendeur alleen met een vochtige doek of natte spons schoon. Droog maken met een zachte doek. Vermijd het gebruik van staalwol, zure of schurende producten, deze kunnen de oppervlakken van de oven beschadigen. Maak het bedieningspaneel van de oven net zo voorzichtig schoon

Installeer de verwijderde accessoires in de omgekeerde volgorde.

14.4 Katalytische reiniging

De opening met een katalytische coating is zelf-reinigend. Deze absorbeert vet. Voordat u de katalytische reiniging aanzet:

verwijder alle accessoires . NEDERLANDS

reinig de oven met warm water en een mild reinigingsmiddel. maak de binnenruit van de deur schoon met lauw water en een zachte doek.

2. Stel de maximumtemperatuur in en laat

de oven 1 uur werken.

3. Oven uitschakelen.

4. Maak de ovenruimte van de afgekoelde

oven schoon met een zachte, natte doek. Verkleuring van de katalytische coating heeft geen invloed op de katalytische reiniging.

14.5 De ovendeur reinigen

De ovendeur heeft twee glasplaten. U kunt de ovendeur en de interne glasplaat verwijderen om het schoon te maken. De ovendeur kan dichtslaan als je de interne glasplaat probeert te verwijderen als de deur nog gemonteerd is.

3. Sluit de ovendeur halverwege de

openingsstand. Til hem daarna op en trek hem naar voren en verwijder hem van zijn plek. LET OP! Gebruik het apparaat niet zonder de interne glasplaat.

4. Plaats de deur op een zachte doek op

een stabiel oppervlak.

5. Maak het vergrendelingssysteem los om

de interne glasplaat te verwijderen.

2. Til de hendel op beide scharnieren

volledig omhoog en draai het.

6. Draai de bevestigingen 90° en verwijder

ze uit hun zittingen.

NEDERLANDS De lade onder de oven kan worden verwijderd om gemakkelijker te worden schoongemaakt. 90°

1. Trek de lade volledig naar buiten, tot

deze niet verder kan.

7. Til eerst voorzichtig op en verwijder

vervolgens de glasplaat.

8. Reinig de glasplaten met een sopje.

Droog de glasplaten voorzichtig af. Reinig de glasplaten niet in de vaatwasser. Als de reiniging voltooid is, plaats je de glasplaat en de ovendeur terug. Voer de bovenstaande stappen uit in omgekeerde volgorde. Zorg ervoor dat je de interne glasplaat correct in de zittingen plaatst.

2. Til de lade langzaam op.

Voer de bovenstaande stappen in omgekeerde volgorde uit om de lade te installeren.

14.7 Het lampje vervangen

WAARSCHUWING! Gevaar voor elektrische schokken. Het lampje kan heet zijn.

1. Schakel de oven uit. Wacht tot de oven

2. Trek de oven uit het stopcontact.

3. Plaats een doek op de bodem van de

holte. De achterlamp

14.6 De lade verwijderen

1. Draai het afdekglas van de lamp en

2. Reinig de glasafdekking.

3. Vervang de lamp door een geschikte

300 °C hittebestendige lamp.

4. Installeer het glazen deksel.

WAARSCHUWING! Bewaar geen ontvlambare dingen in de lade (bijv. schoonmaakmiddelen, plastic zakken, ovenhandschoenen, papier, reinigingssprays, enz). Als u de oven gebruikt, kan de lade heet worden. Er kan brand ontstaan. NEDERLANDS

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

15.1 Wat te doen als...

Probleem Mogelijke oorzaak Oplossing Je kunt het apparaat niet inscha‐ kelen. Het apparaat is niet aangesloten op een stopcontact of niet goed geïnstalleerd. Controleer of het apparaat goed is aangesloten op het lichtnet. De zekering is doorgeslagen. Verzeker u ervan dat de zekering de oorzaak van de storing is. Als de zekeringen keer op keer door‐ slaan, neem je contact op met een erkende installateur. Je kunt de kookplaat niet inscha‐ kelen of bedienen. De zekering is doorgeslagen. Schakel de kookplaat opnieuw in en stel de kookstand binnen 10 seconden in. De restwarmte-indicator gaat niet aan. De zone is niet heet, omdat hij slechts kortstondig is bediend. Als de zone voldoende lang ge‐ bruikt is om heet te zijn, neem je contact op met een erkende ser‐ vicedienst. De oven wordt niet warm. De oven is uitgeschakeld. Schakel de oven in. De benodigde instellingen zijn niet ingesteld. Zorg ervoor dat de instellingen correct zijn. De klok is niet ingesteld. Stel de klok in De lamp werkt niet. De lamp is defect. Vervang de lamp. Stoom en condens slaan neer op het eten en in de ovenruimte. Je hebt het gerecht te lang in de oven achtergelaten. Laat gerechten na het bereiden niet langer dan 15 - 20 minuten in de oven staan. Het draaispit draait niet. Het draaispit is niet juist in het gat van de draaispit geïnstalleerd. Zie "Gebruik van het draaispit". Het duurt te lang om de gerech‐ ten te bereiden of ze koken te snel. De kamertemperatuur is te laag of te hoog. Pas indien nodig de temperatuur aan. Volg het advies in de gebrui‐ kershandleiding. Op het ovendisplay verschijnt "0.00" en "LED". Er is een stroomstoring opgetre‐ den. Stel de klok opnieuw in. NEDERLANDS

15.2 Servicegegevens

Als je niet zelf het probleem kunt verhelpen, neem dan contact op met je verkoper of een erkende serviceafdeling. De contactgegevens van de servicedienst staan op het typeplaatje. Het typeplaatje bevindt zich aan de voorkant van de ovenruimte. Verwijder het typeplaatje niet uit de ovenruimte. Wij raden je aan om de gegevens hier te noteren: Model (MOD.)

16. ENERGIEZUINIGHEID

16.1 Productinformatie voor kookplaat volgens EU-richtlijn 66/2014

Modelnummer ECV605s Type kookplaat Kookplaat in vrijstaand fornuis Aantal kookzo‐ nes

Verwarmings‐ technologie Stralingsverwarmer Diameter van ronde kookzo‐ nes (Ø) Linksachter Rechtsachter Rechtsvoor Linksvoor 14,0 cm 18,0 cm 14,0 cm 18,0 cm Energieverbruik per kookzone (EC electric coo‐ king) Linksachter Rechtsachter Rechtsvoor Linksvoor 180,3 Wh/kg 179,4 Wu/kg 180,3 Wh/kg 179,4 Wu/kg Energieverbruik van de kookplaat (EC electric hob) EN 60350-2 - Huishoudelijke elektrische kookapparaten - Deel 2: Kookplaten Methoden voor het meten van prestaties.

16.2 kookplaat Energiebesparend

Je kunt energie besparen tijdens het dagelijks koken als je de onderstaande aanwijzingen volgt.

Gebruik bij het opwarmen van water alleen de hoeveelheid die je nodig hebt. Plaats, indien mogelijk, altijd de deksels op het kookgerei. 179,9 Wu/kg

Plaats het kookgerei op de kookzone voordat je deze inschakelt. De bodem van het kookgerei moet dezelfde diameter hebben als de kookzone. Plaats het kleinere kookgerei op de kleinere kookzones. Plaats het kookgerei direct in het midden van de kookzone. Gebruik de restwarmte om het voedsel warm te houden of om het te laten smelten. NEDERLANDS

16.3 Productinformatie voor ovens en productinformatieblad*

Naam leverancier Essentiel B Modelnummer ECV605s 943005562 Energie-efficiëntie-index

Energie-efficiëntieklasse

Energieverbruik met een standaard belading, conventionele mo‐ dus 0,84 kWh/cyclus Energieverbruik met een standaard belasting, heteluchtmodus 0,75 kWh/cyclus Aantal holtes

Warmtebron Elektriciteit Volume 57 l Soort oven Oven in vrijstaand fornuis Massa

• Voor de Europese Unie overeenkomstig EU-verordeningen 65/2014 en 66/2014. Voor de Republiek Belarus overeenkomstig STB 2478-2017, aanhangsel G; STB 2477-2017, bijlagen A en B. Voor Oekraïne overeenkomstig 568/32020. De energie-efficiëntieklasse is niet van toepassing op Rusland. EN 60350-1 - Huishoudelijke elektrische kooktoestellen - Deel 1: Fornuizen, ovens, stoomovens en grills - Me‐ thoden voor het meten van prestaties.

16.4 Oven - Energiebesparing

Deze oven bevat functies die u helpen energie te besparen tijdens het dagelijks koken. Zorg ervoor dat de ovendeur gesloten is als u de oven in werking stelt. Open de ovendeur niet te vaak tijdens gebruik. Houd het deurrubber schoon en zorg ervoor dat het goed op zijn plaats vastzit. Gebruik metalen kookgerei om meer energie te besparen. Verwarm de oven niet voor als het niet hoeft. Houd onderbrekingen tussen het bakken zo kort mogelijk als je een aantal gerechten tegelijkertijd bereidt. Koken met hete lucht Gebruik indien mogelijk de bereidingsfuncties met hete lucht om energie te besparen.

NEDERLANDS Restwarmte Wanneer de kookduur langer is dan 30 minuten, verlaag dan de oventemperatuur tot minimaal 3-10 minuten voor het einde van het koken. De restwarmte in de oven zal blijven koken. Je kunt de restwarmte gebruiken om andere maaltijden op te warmen. Eten warm houden Kies de laagst mogelijke temperatuurinstelling om de restwarmte te gebruiken en een maaltijd warm te houden. Vochtig bakken Functie is ontworpen om tijdens de bereiding energie te besparen. Voor meer details zie hoofdstuk "Oven - Dagelijks gebruik", Ovenfuncties.

17. MILIEUBESCHERMING

Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente. Recycleer de materialen met het symbool . Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570 Kraków, Poland niet weg met het huishoudelijk afval. NEDERLANDS
