GEBRUIKSAANWIJZING NV75K3340RS SAMSUNG

Installatie- en gebruikershandleiding

NV75K3340RS / NV75K3340RW / NV75K3340RB

Inhoud

Overdezehandleiding 3

De volgende symbolen worden in deze handleiding gebruikt 3

Veiligheidsinstructures 3

Belangrijkeveiligheidsvoorschriften 3

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur) 6

Automatische functie voor energiebesparing 6

Installatie 6

Geleverde onderdelen 6

Aansluiting op het lichtnet 7

Installatie in een kast 8

Voor u begint 10

Eersteinsteling 10

Nieuwe-ovengeur 10

Accessoires 10

Gebruik 11

Bedieningspaneel 11

Snel voorverwarmen 12

Bereidingstijd 12

Bereidingsstanden 13

Het bereidingsproces stoppen 14

Comfort 14

Slimkoken 15

Voorbeeldgerechten 18

Onderhoud 19

Reinigen 19

Vervanging 22

Probleemoplossing 22

Controlepunter 22

Informatiecodes 24

Bijlage 25

Productinformationblad 25

Over dele handleiding

Hartelijk dank voor uw aanschaf van deze inbouwoven van SAMSUNG.

Deze gebruikershandleiding bevat belangrijke informatie over veiligheid en instructies die u helpen bij de bediening en het onderhoud van dit apparatus.

Lees voor gebruik deze handleiding zorgvuldig door en bewaar deze voor raadpleging in de toekomst.

De volgende symbolen worden in deze handleiding gebruikt

WAARSCHUWING

Risico's of onveiligie situatuies die kuren leiden tot ernstlichijk letsel, overlijden en/of schade aan eigendommen.

VOORZICHTIG

Risico's of onveiligie situations die kuren leiden tot lichamelijk letsel en/of schade aan eigendommen.

OPMERKING

Handige tips, aanbevelingen of informatie over het gebruik van het product.

Veiligheidsinstructies

Deze oven mag alleen worden geinstalleerd door een bevoegd elektricien. De installmenteur is verantwoordelijk voor de aansluiting op de stroomvoorziening met inachtneming van de relevante verligheidsaanbevelingen.

Belangrijke veiligheidsvoorschriften

WAARSCHUWING

Dit apparaat is Niet bedoeld voor gebruik door Personen (inclusief kinderen) met een verminderd fysiek, zintuiglijk of mentala vermogen, of met onvoldoende ervaring en kennis, tenzij deze toestemming of instructies met betrekking tot het gebruik van het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun verilgheid. Kinderen dienen onder toezicht te worden gehonden om te voorkomen dat ze met het apparaat gaan spelen.

De möglichkheid om het apparaat los te koppelen,要去 zich ingebouwd in de vaste bedrading overeenkomstig de richtlijnen voor bedrading.

Dit apparaat要去 installatie nog van het stroomnet+kennen worden losgekoppeld. U kunt in loskoppeling van het apparaat voorzien door de stekker toegankelijk te latenten of door een schakelaar in de bedrading in te bouwen overeenkomstig de richtlijnen voor bedrading.

Als het netsnoer is beschadigd, moet u het latentervangen door de fabrikant of de onderhoudsdienst van de leverancier, of door een andere gekwalificierde monteur, om gevaarlijke situatuies te voorkomen.

Veiligheidsinstructies

Voor de bevestigingsmethodeogens geen kleefstoffen worden gebrukt, aangezien deze Niet als een betrouwbare bevestigingsmethode worden beschouwd.

Dit apparaat kan door kinderen vanaf acht Jaar en door personen met een verminderd fysiek, zintuiglijk of mentala vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekreten omtrent het veilige gebruik van het apparaat en ze de risico's begrijpen. Kinderen mogen Niet met het apparaat spelen. Kinderen mogen alleen onder toezicht reinigingsen onderhoudswerkzaamheden uitvoeren. Houd het apparaat en het netsnoer buiten het bereik van kinderen diejonger dan acht Jaar+zijn. Het apparaat wordt heetijdens het gebruik. Zorg ervoor dat u de verwarmingselementen binnen in de oven nooit aanraakt.

WAARSCHUWING: Bereikbare onderdelen können heet wordenijdens het gebruik. Houdjonge kinderen uit de buurt.

Gebruik geen ruwe schuirmiddelen of metalen schrapers voor het reinigen van de glazen ovendeur. Het oppervlak raakt hierdoor bekrant, waardoor het glas kan barsten.

Als dit apparaat over een reinigingsfunctie beschikt, moet gemorst voedsel voor de reiniging worden verwijderd en moet alle kookgerei uit de oven worden verwijderdijdens stoomreiniging of zelfreiniging. De aanwezigheid van een reinigingsfunctie is afhankelijk van het model.

Als dit apparaat over een reinigingsfunctie beschikt, worden de oppervlakkenijdens het reinigen möglichk heter dan normala en要去en kinderen op een veilige afstand worden gehonden. De aanwezigheid van een reinigingsfunctie is afhankelijk van het model.

Gebruik uitsluitend de temperatuursonde die voor deze oven worden aanbevolen. (Uitsluitend model met vleessonde)

Gebruik geen stoornreiniger.

WAARSCHUWING: Controller of het apparaat is uitgeschakeld voordat u de lamp verwangt om het risico op elektrische schok te vermijden.

Om oververhitting te voorkomen, mag u dit apparaat nicht darüber een decoratieve kastdeur installeren.

WAARSCHUWING: Het apparaat en de bereikbare onderdelen ervan worden heet tijdens gebruik. Zorg ervoor dat u de verwarmingselementen nooit aanraakt. Kinderenjonger dan acht发展格局 moeten uit de buurt van het apparaat worden gezchoolden, tenzij ze onder voortdurend toezicht staan.

VOORZICTIG: U要去 het vereidingsproces in de gaten houden. Een vereidingsproces van korte duur要去 u voortdurend in de gaten houden.

De deur en de buitenkant van het apparaat+kunnen heet worden wanner het apparaat in gebruik is.

Wonneer het apparaat in gebruik is kuren bepaalde toegankelijke oppervlakken heet worden. De oppervlakken kuren heet wordenijdens het gebruik.

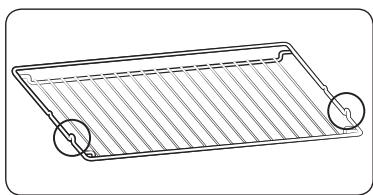

Plaats het rooster met de uitstekende delen (uitsparingen aan beiden kanten) maar voren, zodat het rooster bij een zware belasting op de rustpunten rust.

VOORZICTIG

Sluit de oven Niet aan als dezeijdens het vervoer beschadigd is geraakt.

Dit apparaat mag alleen worden aangesloten op de stroomvoorziening door een specialaarvoor bevoegde elektricien.

Gebruik de oven Niet in geval van storing of schade aan het apparaat.

Reparaties mogen alleen worden UITgevoerd door een bevoed technicus. Slechte reparaties leveren möglichelijk gevaarlijke situatuies op voor u en anderen. Neem contact op met een SAMSUNG-servicecentrum of uw dealer als de oven gerepareerd要去 worden.

Elektrische bedrading en snoeren mogen nicht in aanraking komen met de oven.

De oven要去en aangesloten op de stroomvoorziening met een goedgekeurde aardlekschakelaar of zekerig. Gebruik nooit verlengsnoeren.

Tijdens reparatie of reiniging dient het apparaat Niet aangesloten te zich.

Wees voorzichtig bij het aansluten van elektrische apparaten in de buurt van de oven.

Als deze oven over een functie voor bereiding met vochtige lucht of stomen beschikt, mag u het apparaat Niet gebruiken als de watertoevoercassette beschadigd is. (Uitsluitend model met functie voor vochtige lucht of stemfunctie)

Als de cassette gebarsten of gescheurd is, gebrukt u deze Niet en neemt u contact op met uw dichtst bijzijnde servicecentrum. (Uitsluitend model met functie voor vochtige lustc of stoomfunctie)

Deze oven is bedoeld voor huishoudelijk gebruik.

Tijdens gebruik worden de binnenzijde van de oven erg heet. Dit kan brandwonden veroorzaken. Raak de verwarmingselementen of binnenkant van de oven Niet aan voordat ze voldoende zich aufgekoeld.

Bewaar nooit brandbare materialen in de oven.

De oven worden erg heet als deze lange tijd worden gebruikt op een hoge temperatuur.

Wees voorzichtig met het openen van de ovendeur als u de oven gebruikt. Er kan snel hare lucht en stoorn ontsnappen.

Als u gerechten bereidt met alcohol, kan de alcohol verdampen als gevolg van de hove temperaturen. Deze dampen können vlam vatten als ze in contact komt met hete delen van de oven.

Gebruik voor uw eigen verilgheid geen hagedrukreinigers of stoomreinigers.

Houd kinderen uit de buurt van de oven als.Deze in gebruik is.

Bevroren voedsel, zoals pizza's, moet op het grote rooster worden bereid. Bij gebruik van de bakplaat kan deze verrormen door te grote temperatuurverschillen.

Giet geen water op de bodem van de oven als deze heet is. Dit kan beschadigingen aan het@emailien oppervlak veroorzaken.

De ovendeur moet tijdens geleuk gesloten+zijn.

Bedek de bodem van de oven Niet met aluminiumfolie enplaats er geen bakplaten of bakblikken op. De aluminiumfolie houdt de warmte gegen. Dit kan de emaillen oppervlakken beschadigen en leidt möglichk tot slechte resultaten.

Vruchtensappen konnen onuitwisbare vlekken op de@emailien oppervlakken veroorzaken.

Gebruik voor het bereiden van vochtig gebak, zoals brownies, de braadslede.

Plaats geen bakspullen op de openstaande ovendeur.

Houd kinderen uit de buurt van de deur wanner u deze opent of sluit. Zij hun gegen de deur stoten of met hun vingers ache ter de deur blijven haken.

Ga Niet op de deur staan of zitten, leun Niet op de deur en plaats geen zware voorwerpen op de deur.
Open de deur Niet met overdrevenelijk kracht.

WAARSCHUING: Koppel het apparaat Niet los van de hoofdstroomvoorziening, zichs Niet als het bereidingsproces is voltooid.

WAARSCHUWING: Laat de deur Niet open staan verwijl de oven met een bereiding bezig is.

Veiligheidsinstructies

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur)

(Van toepassing in landen waar afval geschaden wordt ingezameld)

Dit merkteken op het product, de accessoires of het

informatiematerialiauduidteropdathetproductenzijnelektronischeaccessoires(bv.lader,headset,USB-kabel)nietmetander

huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om möglichke schade aan het milieuu of de menselijk gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen worden bevorderd.

Huishoudelijk gebruikers要去 contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze waren om te vernemen waar en hoe ze deze articikelen milieuvriendelijk kannen lately recyclen.

Zakelijkke gebruikers要去en contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen.

Dit product en+zijn elektronische accessoiresogeniet met ander bedrijfsafval voor verwijdering worden gemengd.

Ga voor informatie over de milieuverbintenissen en productspecifieke wettelijk verplichtingen van Samsung waar: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html

Automatische functie voor energiebesparing

• Als er gedurende een bepaaldeijd geen invoer door de gebruiker plaatsvindt, gaat het apparaat over op de stand-bystand.

Installatie

WAARSCHUWING

Deze oven dient door een gekwalificeerde technicus te worden geinstalleerd. De installmenteur is verantwoordelijk voor de aansluiting op de stroomvoorziening, met inachtneming van de relevante lokale verilghesvoorschriften.

Geleverde onderdelen

Controller of alle onderdelen en accessoires in de productverpakking aanwezig zijn. Als u een probleem hebt met de oven of accessoires,kest u contact opnemen met eenplaatselijkke klantenservice van Samsung of met de winkel.

Overzicht van de oven

01 Bedieningspaneel

02 Deurhandgreep

03 Deur

6 Netherlands

Accessoires

De oven worden geleverd met verschillende accessoires voor de bereiding van verschillende soorten voedsel.

Rooster

Roosterinzetstuk

Bakplaat

Universele planta *

Extra diepe plaat *

Telescooprails *

OPMERKING

De aanwezigheid van accessoires met een sterretje (*) is afhankelijk van het ovenmodel.

Aansluiting op het Lichtnet

01 BRUIN of ZWART
02 BLAUW of WIT
03 GEEL en GROEN

Sluit de oven op een stopcontact aan.

Als er vanwege de beperkingen met de toegestane stroomsterkte geen stopcontact beschikbaar is, gebruikt u een meerpolige isolatorschakelaar (met ten minste 3 mm ruimte:tussen de contactpunten) om aan de veiligheidsvoorschriften te voldoen.

Gebruik een stroomsoer van voldoende lenghte en minimaal 1,5 2,5mm^2 doorsnede dat aan de specificatie H05 RR-F of H05 VV-F voldoet.

Nominale ingangsstroom (A)	Minimale doorsnede
10 < A ≤ 16	1,5 mm²
16 < A ≤ 25	2,5 mm²

Controller de uitgangsspecificaties op het etiket op de oven.

Open met een schroevendraaier dechterplaat van de oven en verwijder de schroeven van desnoerbeugel. Sluitervolgens de stroomdraden op de geigende contactpunten aan.

De (12) -aansluiting is ontworpen om te worden geaard. Sluit als eerste de gele en groene draden aan (aarddraden). Deze要去en langer zich dan de andere. Als u een stopcontact gebruikt, moet dit nadat de oven is geinstalleerd nog bereikbaar zich. Samsung is nicht verantwoordelijk voor ongelukken die ontstaan door een ontbrekende of defecte aarding.

WAARSCHUWING

Zorg dat erijdens de installmentie Niet op de snoeren worden getrapt of dat deze worden verdraaid en houd ze uit de buurt van onderdelen van de oven die hitte uitsstralen.

Installatie

Installatie in een kast

Indien de oven in een inbauwkast worden geinstallerd,要去 de plastic oppervlakken en klevende delen van de kast bestand�aten tot 90^ Samsung is nicht verantwoordelijk voor schade aan de oven door de warmte-uitstoot van het apparaat. De oven moet goed worden geventileerd.Voor ventilatie要去 een ruimte van ongeveer 50~mm worden opengelaten+tussen de onderste plank van de kast en de steunwand.Indien u de oven onder een kookplaat installeert,volgt u de installmentie-instructies voor de kookplaat.

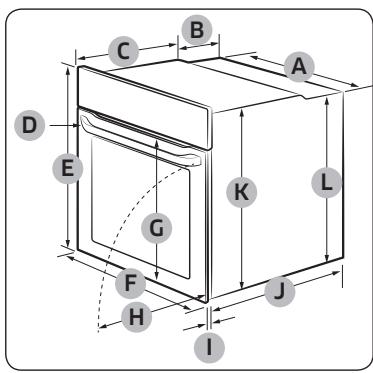

Vereiste afmetingen voor installmentie

Oven (mm)

A	560	G	Max. 506
B	175	H	Max. 494
C	370	I	21
D	Max. 50	J	549
E	595	K	572
F	595	L	550

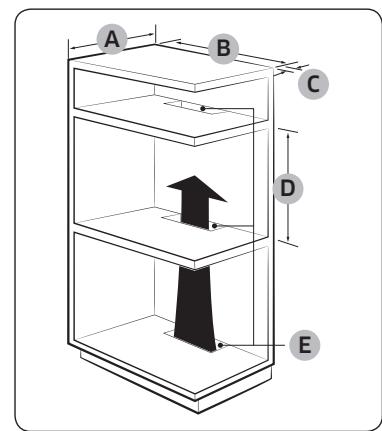

Inbouwkast (mm)

A	Min. 550
B	Min. 560
C	Min. 50
D	Min. 590 - Max. 600
E	Min. 460 x Min. 50

OPMERKING

De inbouwkast要去 voorzien zijn van ventilatieopengen (E) om warmte te ventileren en lucht te latent Circularen.

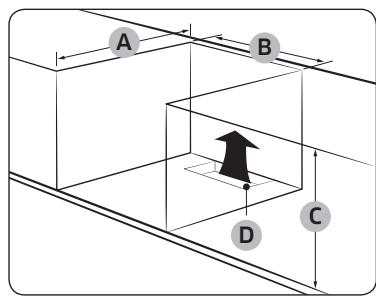

Gootsteenkast (mm)

A	Min. 550
B	Min. 560
C	Min. 600
D	Min. 460 x Min. 50

OPMERKING

De inbouwkast要去 voorzien zijn van ventilatieopengingen (D) om warmte te ventileren en lucht te lately circuleren.

8 Netherlands

De oven monteren

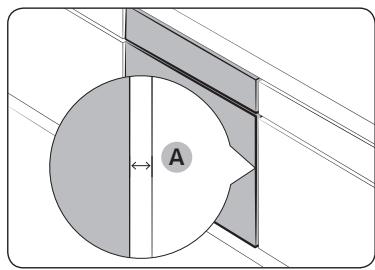

Laat aan alle kanten van de oven ten minste 5 mm ruimte (A)ussen de oven en de kastwand.

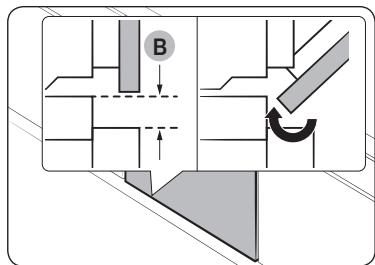

Laat ten minste 3 mm ruimte (B), zodat de deur gemakkelijk kan worden geopend en gesloten.

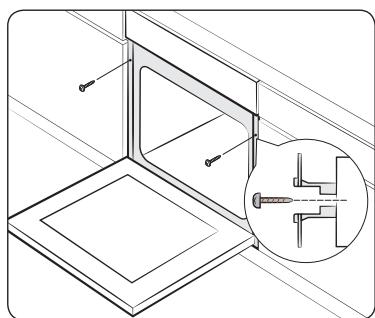

Plaats de oven in de kast en zet het apparaat stevig vast met behulp van 2 schroeven aan beiden zijkanten.

Verwijder na de installment het beschemfolie, de tape en het andere verpakkingsmaterial en haal de meegeleverde accessoiresuit de oven. Als u de oven uit de kast wilt halen, ontkoppelt u eerst de stroomtoevoer en verwijdert u de 2 schroeven aan beiden kanten van de oven.

WAARSCHUWING

Voor een goede werkung moet de oven worden geventileerd.
Zorg dat de ventilatieopengingen nooit worden geblokkeerd.

OPMERKING

Het daadwerkelijk je uiterlijk van de oven kan per model verschillen.

Voor u begint

Eersteinstelling

Als u de oven voor de eerste keer inschakelt, worden de standarddTijd "12:00" weergegeven op het scherm waar het uurelement ("12") knippert. Volg de onderstaande stappen om de huidige tijd in te stellen.

1. Stel met de toetsen / het eer in en druk verzvolgens op ①.

De instelling voor de这段时间 knippert.

1. Stel met de toetsen / de minuut in en druk verzvolgens op .

Als u de actuèleijd na deutsche aanvankelijkie instelling wilt wijzigen, houdt u 3 seconden ingedrukt en voert u de bovenstaande stappenuit.

Nieuwe-ovengeur

Voordat u begint met het gebruiken van de oven, moet deze eerst worden gereinigd om de neue-ovengeur te verwijdenen.

1. Haal alle accessoires ut de oven.
2. Laat de oven een eer lang werken op 200^ in de heteluchtstand of op 200^ in de conventionele warmtestand.

Hiermee worden alle resterende productiestoffen in de oven wegbebrand.

1. Zet de oven na afloopuit.

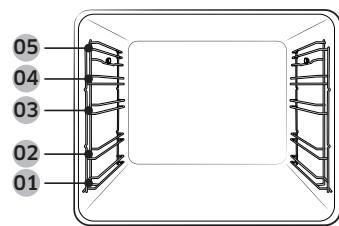

Accessoires

Als u de accessoires voor het eerst gaat gebruiken, reinigt u deze zorgvuldig met warm water, schoonmaakmiddel en een zachte schone doeck.

01 Niveau 1

02 Niveau 2

03 Niveau 3

04 Niveau 4

05 Niveau 5

Basisgebruik

Maak ubekend met het gebruik van de diverse accessoires, zodat u ze optimaal voor het bereiden van uw gerechtenkest inzetten.

Rooster	Het rooster is bedoeld voor grillen en roosteren. Plaats het rooster met de uitstekende delen (uitsparingen aan beiden kanten) maar voren
Roosterinzetstuk *	Het roosterinzetstuk worden in combinatie met deplaat gezruikt om te Voorkomen dat voucht op de bodem van de oven terechtkomt.
Bakplaat *	De bakplaat (diepte: 20 mm) worden gezruikt voor het bakken van taarten, koekjes en ander gebak. Plaats deplaat met schuine kantraar voren.
Universeleplaat *	De universeleplaat (diepte: 30 mm) worden gezruikt voor braden en roosteren. Gebruik het roosterinzetstuk om te Voorkomen dat voucht op de bodem van de oven terechtkomt. Plaats deplaat met schuine kantraar voren.

10 Netherlands

Extra diepe plaat *	De extra diepe plaat (diepte: 50 mm) worden gezrukt voor roosteren met of+zonder het roosterinzetstuk. Plaats deplaat met schuine kantraar voren.
TeleSCOOPRAINS *	Gebruik de teleSCOOPRAINS om deplaat als volgt maar binnen te schuiven: 1. Trek de rails UIT de oven. 2. Zet deplaat op de rails en schuif deze waar in de oven. 3. Sluit de ovendeur.

OPMERKING

De aanwezigheid van accessoires met een sterretje (*) is afhankelijk van het ovenmodel.

Gebruik

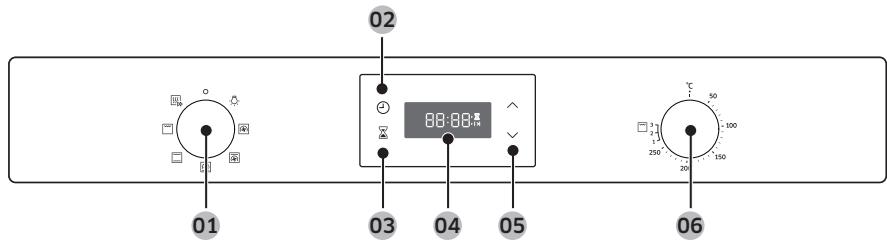

Bedieningspaneel

Het voorpaneel is beschikkaar in verschillenden materiaielen en kleuren.

Om de kwaliteit te verbeteren, kan het uiterlijk van de oven zonder voorafgaande

kennisgeving worden gewijzigd.

01	Keuzeschakelaar	Draai hieraan om een bereidingsstand of functie te selecteren.
02	Bereidingstijd/klok	Druk om de bereidingsstijd in te stellen. Houd deze 3 seconden ingedrukt om de actuèleijd in te stellen.
03	Timer	Met Timerkest u dearend of de duur van een bewerking tijdens het bereiden in de gaten honden.
04	Display	Hier ziet u dearend of een korte omschrijving van de geselecteerde stand.
05	Omhoog/omlaag	Stel hiermee de waarde voor de klok of timer maar omhoog of omlaag bij.
06	Instelknop	Stel met de instelknop de temperatuur of het vermogensniveau voor grillen in.

OPMERKING

Als u op het display tikt terwijl u plastic handschoenen of ovenwanten draagt, fonctioniert het display möglichn Niet maar behoren.

Gebruik

Keuzeschakelaar

01 Uit
02 Snel voorverwarmen
03 Bereidingsstanden
04 Oververlichting

Instelknop

01 Vermogensniveau voor grillen
02 Temperatuurbereik

Snel voorverwarmen

U heeft ook de optie de oven snel voor te verwarmen. Hiermee worden de wachtijdijdens het voorverwarmen aanzienlijk bekort. Voer hiervoor de onderstaande stappen UIT.

1. Draai de keuzeschakelaar waar 圆

1. Draai de instelknop maar de gewenste temperatuur binnen het temperatuurbereik.

De oven begint met voorverwarmen totdat de interne temperatuur de gewenste waarde hebft bereikt.
Vergeet Niet om na het voorverwarmen terug te gaan maar de geselecteerde stand.

Bereidingstijd

OPMERKING

Voorverwarmen is bij de grillstand Niet nodig.

12 Netherlands

Bereidingsstanden

01 Stand Grill
02 Bereidingsstanden, met uitzondering van Grill

Aanbevolen worden om het voedsel in de oven teplaatsen nadat het voorverwarmen is voltooid. Dit helpt bij het verkrijgen van het Beste resultaat.

1. Draai de keuzeschakelaar maar de gewenste bereidingsstand.
2. Draai de instelknop waar de gewenste temperatuur binnen het temperatuurbereik. Selecteer voor de grillstand inplaats waarvan een vermogensniveau.

OPMERKING

Als u de grillfungtie selekteert en de temperatur instelt tussen 50^ en 250^, of als u de modus Normale bereiding selekteert en de temperatur instelt tussen Grill 1 en 3, wordt u met een bericht (links weergegeven) en een pieptoon bevraagd de temperatur te resetten.

De exacte temperatuur in de oven kan met een erkende thermometer en methode worden gemeten, als gedefinieelr door een bevoegde instantie. Als u andere thermometers geleukt, kan dit een meetfait geben.

Stand		Aanbevolen temperatuur (℃)	Instructies
	Hete lucht	170	Het verwarmingselementchyter in de oven genereert但它 die gelijkmatig door de heteluchtventilator worden verspreid. Gebruikdeze stand voor het bakken en grillen op verschillende niveaus tegelijk.
	Normaal	200	De warmte wordt afgeveen door de verwarmingselementen aan de boven- en onderkant. Dit is de functie die gewoonlijk worden gezruikt voor het braden en roosteren van de meeste typen gerechten.
	Bovenverwarming + hete lucht	190	Het verwarmingselementboven in de oven genereert但它 die gelijkmatig door de heteluchtventilator worden verspreid. Gebruikdeze stand voor het roosteren van gerechten met een krokante korst bovenop (bijvoorbeeld vlees of lasagne).
	Onderverwarming + hete lucht	190	Het verwarmingselementonder in de oven genereert但它 die gelijkmatig door de heteluchtventilator worden verspreid. Gebruikdeze stand voor pizza, brood of gebak.
	Grote grill	Niveau 2	De groetgrill straalt但它 uit. Gebruikdeze stand voor het bruinen van de bovenkant van gerechten (bijvoorbeeld vlees, lasagne of gegratineerde gerechten).

Gebruik

Het bereidingsproces stoppen

Draai tijdens het bereidingsproces aan de keuzeschakelaar om te selecteren.

OPMERKING

Als de oven van binnen heet is:

Zelfs nadat de oven is uitgeschakeld, draait de koelventilator automatisch en blijft de ovenverlichting aan totdat de oven is afgekoeld.

14 Netherlands

Comfort

Ovenverlichting

De ovenverlichting gaat automatisch aan wonneer de oven actief worden.

Als u de ovenverlichting wilt inschakelen zonder de oven te activeren, draait u de keuzeschakelaar maar.

OPMERKING

De koelventilator draait automatisch als u de ovenverlichting selecteert.

Kinderslot

Om ongelukken te voorkomen, worden met het kinderslot alle bedieningselementenuitgeschakeld. Het kinderslot is alleen beschikkaar in de standen Uit en Ovenverlichting.

Houd de toetsen en 3 seconden ingedrukt om het kinderslot te activeren, en houd deze nogmaals 3 Seconden ingedrukt om het bedieningspaneel wee te ontgrendelen.

OPMERKING

Wonneer het kinderslot is geactiveerd, verschijnt "L" in het display.

Timer

Met Timer kurz u de tijd od de duur van een bewerking tijdens het bereiden in de gaten houden.

1.Drukop
2. Stel met de toetsen / dearendruk verzolgens op U kunt de tijd instellen tot max. 23uur en 59 minute.

OPMERKING

Als u de timer wilt annuleren, drukt u op en zet u deijd op 0:00.

Slim koken

Acrylamide dat ontstaatijdens het bakken en frituren van zetmeelhoudend voedsel zoals aardappelfrites en brood, kan gezondheidsproblemen veroorzaken. Het worden aangeraden om deze voedselproducten bij lage temperaturen te bakken, en te hard en te lang bakken, te groe knapperigheid en aanbranden te vermijden.

OPMERKING

• Voorverwarmen worden voor alle bereidingsstanden aanbevolen, tenzij bij de kooktips anders worden vermeld.
• Bij het gebruik van Eco-grillzet u het voedsel in het midden van de accessoireplaat.

Accessoiretips

Uw oven worden geleverd met diverse accessoires. Het kan+zijn dat sommige accessoires ontbreken in de tabel hieronder. Echter zichs als u Niet precies de accessoires heeft die in deze koektips worden vermeld, kurz u gebruiken wat u wel heb't endezelfde resultaten behalen.

• De bakplaat en de universele plaat zijn uitwisselhaar.
• Bij het bereiden van vette voedingsmiddelen is het raadzaam een bak onder het rooster teplaatsen om olieresten op te vangen. Als u voorzien bent van een roosterinzetstuk, kutu dat gebruiken in combinatie met de plaat.
• Als u voorzien bent van de universele plaat of extra diepe plaat, of beiden, is het better die plaat te gebruiken, die dieper is voor het bereiden van vette voedingsmiddelen.

Bakken

Om het beste resultaat te behalen, is het aan te bevelen dat u de oven voorverwarmt.

Voedsel	Onderdeel	Niveau	Verwarmingstype	Temp. (°C)	Tijd (min.)
Biscuitgebak	Rooster, bakblickØ 25-26 cm	2	®	160-170	35-40
Marmercake	Rooster,tulbandvorm	3	®	175-185	50-60
Koek	Rooster,koekvormØ 20 cm	3	®	190-200	50-60
Gistgebak op bakplaat met fruit en kruimel	Universele plaat	2	®	160-180	40-50
Vruchtenkruimelgebak	Rooster,overschaal22-24 cm	3	®	170-180	25-30
Scones	Universele plaat	3	®	180-190	30-35
Lasagne	Rooster,overschaal22-24 cm	3	®	190-200	25-30
Meringues (schuimpjes)	Universele plaat	3	®	80-100	100-150
Soufflé	Rooster,soufflé-cups	3	®	170-180	20-25
Gistgebak met appel op bakplaat	Universele plaat	3	®	150-170	60-70
Zelfgemaakte pizza,1-1,2 kg	Universele plaat	2	®	190-210	10-15
Diepvriesbladerdeeghapjes,gevuld	Universele plaat	2	®	180-200	20-25
quiche	Rooster,overschaal22-24 cm	2	®	180-190	25-35

Slim koken

Voedsel	Onderdeel	Niveau	Verwarmingstype	Temp. (°C)	Tijd (min.)
Appeltaart	Rooster, springvorm 0 20 cm	2		160-170	65-75
Gekoelde pizza	Universele plaat	3		180-200	5-10

Roosteren

Voedsel	Onderdeel	Niveau	Verwarmingstype	Temp. (°C)	Tijd (min.)
Vlees (rund/varken/lam)
Lendenbiefstuk, 1 kg	Rooster + universele plaat	3		160-180	50-70
		1
Kalfskarbonade, 1,5 kg	Rooster + universele plaat	3		160-180	90-120
		1
Geroosterd varkensvlees, 1 kg	Rooster + universele plaat	3		200-210	50-60
		1
Varkensbraadstuk, 1 kg	Rooster + universele plaat	3		160-180	100-120
		1
Lamsbout, 1 kg	Rooster + universele plaat	3		170-180	100-120
		1

Voedsel	Onderdeel	Niveau	Verwarmingstype	Temp. (°C)	Tijd (min.)
Gevogelte (kip/eend/kalkoen)
Hele kip 1,2 kg*	Rooster + universele plaat (om druipvocht op te vangen)	3		205	80-100
		1
Kipdelen	Rooster + universele plaat	3		200-220	25-35
		1
Eendenborst	Rooster + universele plaat	3		180-200	20-30
		1
Kleine hele kalkoen, 5 kg	Rooster + universele plaat	3		180-200	120-150
		1
Groenten
Groenten, 0,5 kg	Rooster + universele plaat	3		220-230	15-20
		1
Gebakken halve aardappelen, 0,5 kg	Rooster + universele plaat	3		200	45-50
		1
Vis
Visfilet, gebakken	Rooster + universele plaat	3		200-230	10-15
		1
Geroosterde vis	Rooster + universele plaat	3		180-200	30-40
		1

• Op de helft van de vereidingsduur omdraaien.

Grillen

Verwarm de lege oven gedurende 5 minuten met de functie Grote grill

Voedsel	Onderdeel	Niveau	Verwarmingstype	Temp.	Tijd (min.)
Brood
Geroosterd brood	Rooster	5	◇	3	2-4
Kaastosti	Universele plaat	4	◇	1	4-8
Rundvlees
Biefstuk*	Rooster + universele plaat	4	◇	3	15-20
		1
Burgers*	Rooster + universele plaat	4	◇	3	15-20
		1
Varkensvlees
Karbonades	Rooster + universele plaat	4	◇	3	20-25
		1
Worstjes	Rooster + universele plaat	4	◇	3	10-15
		1
Gevogelte
Kippenborst	Rooster + universele plaat	4	◇	3	30-35
		1
Kippenboutje	Rooster + universele plaat	4	◇	3	25-30
		1

• Omdraaien na ^2/_3 van de bereidingsstijd.

Diepvriesmaaltijd

Voedsel	Onderdeel	Niveau	Verwarmingstype	Temp. (°C)	Tijd (min.)
Diepvriespizza, 0,4-0,6 kg	Rooster	3		200-220	15-25
Diepvrieslasagne	Rooster	3		180-200	45-50
Diepvriesovenfrites	Universelle plaat	3		220-225	20-25
Diepvriesaardappelkrokten	Universelle plaat	3		220-230	25-30

Slim koken

Voorbeeldgerechten

Volgens standard EN 60350-1

1. Bakken

De aanbevelingen voor bakken gelden voor een Voorverwarmde oven. Gebruik Niet de snelle voorverwarmingsfunctie. Plaats de staat alsd met schuine kant maar voren.

Type gerecht	Onderdeel	Niveau	Verwarmingstype	Temp. (℃)	Tijd (min.)
Klein gebak	Universele plaat	3		170	25-30
		2		165	28-33
		1+4		155	35-40
Zandtaart	Universele plaat	1+4		140	28-33
Mager biscuitgebak	Rooster + springvorm (antiaanbaklaag, ø 26 cm)	2		160	35-40
		2		160	35-40
		1+4		155	45-50
Appeltaart	Rooster en 2 springvormen * (antiaanbaklaag, diameter 20 cm)	1 diagonal geplaatst		160	70-80
	Universele plaat + rooster en 2 springvormen ** (antiaanbaklaag, diameter 20 cm)	1+3		160	80-90

• Twee taarten worden op het rooster diagonalaal geplaatst (linksachter en rechtsvooor).
  **Twee taarten worden in het midden boven op elkaar geplaatst.

2. Grillen

Verwarm de lege oven gedurende 5 Minutes met de functie Grote grill

Type gerecht	Onderdeel	Niveau	Verwarmingstype	Temp.	Tijd (min.)
Tosti's van witbrood	Rooster	5		3	1-2
Hamburgers * (12 stuks)	Rooster + universele plaat (om druipvocht op te vangen)	4 1		3	1e 18-22 2e 7-10

• Omdraaien na 2/3 van de bereidingstijd.

3. Roosteren

Type gerecht	Onderdeel	Niveau	Verwarmingstype	Temp. (°C)	Tijd (min.)
Helekip*	Inzetstuk voor rooster en universele plaat (voor opvangen van vet)	31		205	80-100

• Op de helft van de vereidingsduur omdraaien.

18 Netherlands

Onderhoud

Reinigen

WAARSCHUWING

Zorg dat de oven en accessoires volledig zijn aufgekoeld voor u deze schoonmaakt.
- Gebruik geen schuirmiddelen, harde borstels, schuursponsjes of -doeken, staalwol, messen of andere ruwe middelen.

Binnenzijde van de oven

• Voor het schoonmaken van de binnenzijde van de oven gebruikt u een doek en een mild reinigingsmiddel of een warm sopje.
• Maak de aflsuitstrippen nicht met de hand schoon.
• Gebruik standardovenreinigungsmiddelen om beschadiging van de geëmailleerde oppervlakken van de oven te voorkomen.
• Om hardnekkig vuil te verwijderen, gebruukt u een speciale ovenreiniger.

Buitenzijde van de oven

Voor het schoonmaken van de buitenkant van de oven, zoals ovendeur, handgreep en display, gebruikt u een schone doek en een mild reinigingsmiddel of een warm sopje. Afdrogen doet u met een keukenrol of een droge handdoek.

Met name rond de handgreep kan gemakkelijk vet en vuil blijven zitten vanwege de hete lucht dieuitdeovenkomt.Maak dus de handgreep schoon nadat u de oven hebtsgebruikt.

Accessoires

Was de accessoires na elk gebruik af en droog.Deze met een theedoek af.Verwijder hardnekkige ongerechtigheden door de gebruekte accessoires gedurende ongeveer 30 minuten in warm zeepwater te leggen alvorens ze af te wassen.

Katalytisch geëmailleerd oppervlak (afhankelijk van het model)

De verwisselbare onderden zijn met donkergrijs katalytisch email gecoat. Ze können tijdens de heteluchtverwarming vuil worden van olie en vet dat door de circulerende lustt rondspat. Deze afzetting worden erECHTER aufgebrand bij oventemperaturen van 200^ en hoger.

1. Verwijlder alle accessoiresuit de oven.
2. Reinig de oven van binnen.
3. Selecteerde heteluchtstand met de maximale temperatuur en LAST de cyclus gedurende een eeruiutvoeren.

Deur

Verwijder de ovendeur Niet, behalve om deze te reinigen. Volg deze instructies om de deur voor reiniging te verwijdenen.

WAARSCHUWING

De ovendeur is zwaar.

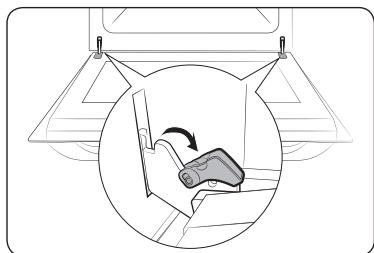

1. Open de kleur en klap de clipjes bij beiden scharnieren open.

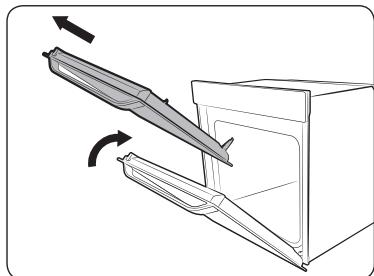

1. Sluit de deur ongeveer 70^ . Houd de ovendeur met bye handen bij de zijkanten vast en til en trek de deur omhoog totdat de scharnieren zich verwijderd.
2. Reinig de deur met zeepwater en een schone doek.

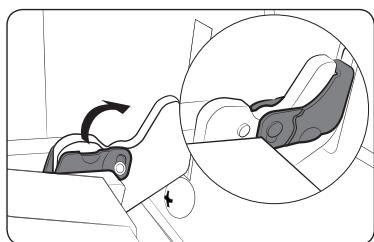

1. Voer wonneur u kaar bent stap 1 en 2 in omgekeerde volgorde uit om de deur weerterug teplaatsen.Zorg dat de clipjes aan beidekanten in de scharnieren hangen.

Onderhoud

Ovendeurglas

Afhankelijk van het model is de ovendeur voorzien van 3 tot 4 gegen elkaar geplaatste glasplaten. Verwijder het deurglas Niet, behalte om dit te reinigen. Volg deze instructies om het deurglas voor reiniging te verwijdenen.

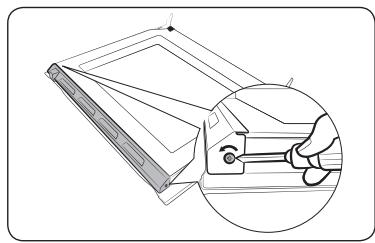

1. Verwijder met een schroevendraier de schroeven links- en rechtsonder.

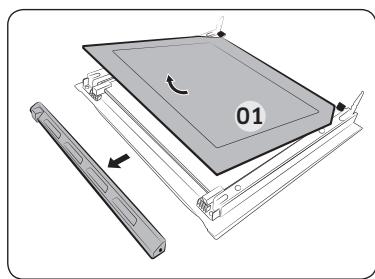

1. Verwijder de afdekkingen in de aangegevenrichting.
2. Verwijder de eersteplaat van de deur.

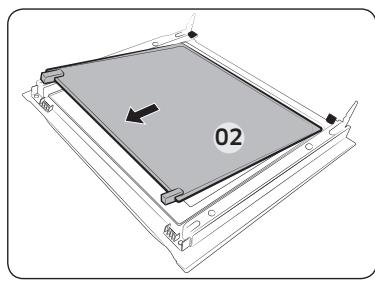

1. Verwijder de tweede plaat in de aangegevenrichting van de deur.
2. Reinig het glas met zeepwater en een schone doek.

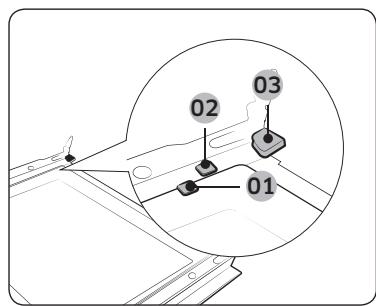

01 Steunclip 1
02 Steunclip 2
03 Steunclip 3

1. Plaats wonneer u klaar bent de platen als volgt wee terug:

2. Plaatsplaat 2 tussen steunclip 1 en 2, enplaat 1 in steunclip 3 in deze volgorde.

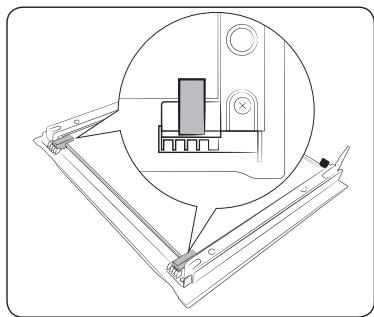

3. Controller of de glasrubbers erin passen in en zet de glasplaat correct vast.

4. Voer stap 1 en 2 hierboven in omgekeerde volgorde uit om de deur wee terug teplaatsen.

WAARSCHUWING

Zorg dat u het glas waar goed terugplaatst, om weglekken van warmte te voorkomen.

Wateropvangbak

01 Wateropvangbak

De wateropvangbak verzamelt nicht alleen overtollig vocht maar ook voedselresten. Leeg en reinig de wateropvangbak dan ook regelmatig.

WAARSCHUWING

Als u een waterlek van de wateropvangbak tegenkomt, dient u contact op te nemen met eenplaatselijke servicecentrum van Samsung.

Plafond (alleen van toepassing zichnde modellen)

01 Circa 12^

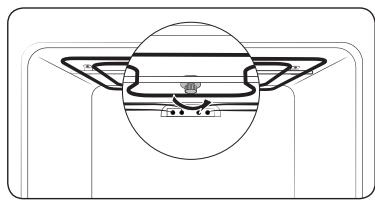

1. Zet de grillverwarming neer. Hiervoor draait u de ronde moer gegen de klok in terwijl u de grillverwarming vasthoudt. De grillverwarming is geen verwijderbaar deel. Forceer de grillverwarming nicht omlaag.
2. Reinig het plafond van de oven met zeepwater en een schone doek.

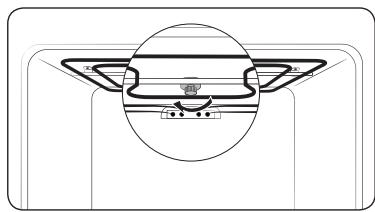

1. Zet als u klaar bent de grillverwarming terug en draai de ronde moer met de klok mee.

Zijgeleiders (alleen bepaalde modellen)

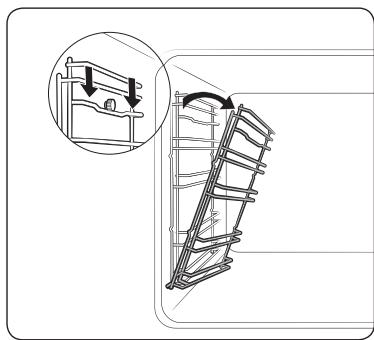

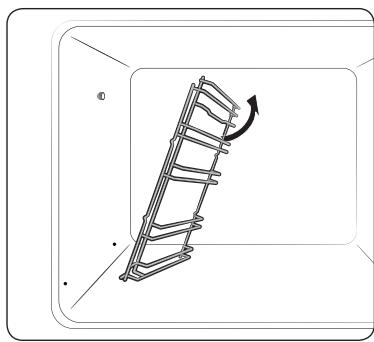

1. Druk op de bovenkant van de linkerzijgeleider en breng deze ongeveer 45^ omlaag.

2. Trek de onderkant van de linkerzijgeleider los.

3. Verwijder de rechtzerzijgeleider opdezelfdemanier.
4. Reinig beidenziggeleiders.
5. Voer wonneur u klaar bent stap 1 en 2 in omgekeerde volgorde uit om de zijgeleiders wee terug teplaatsen.

OPMERKING

De oven werkt ook zonder zichgeleiders en platen/roosters.

Onderhoud

Vervanging

Lamp

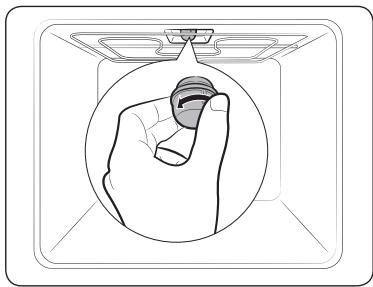

1. Verwijder het glazen dekseltje door dit linksom te draaien.
2. Vervang de ovenlamp.
3. Reinig het glazen dekseltje.
4. Voer wanner ukaar bent stap 1 in omgekeerde volgorde uit om het glazen dekseltje wee'erug te plaatsen.

WAARSCHUWING

• Schakel de oven uit en haal de stekker uit het stopcontact voordat u de lamp gaat verrangen.
• Gebruik alleen lampen van 25-40 W / 220-240 V die gegen 300^ HSV.
  U kunt goedgekeurde lampen bij een lokaal servicecentrum van Samsung kopen.
• Hanteer halogeenlampen alkijd uitsluitend met een droge doeck. Daarmee voorkomt u dat er vingerafdrukken of zweet op de lamp terechtkomen, waardoor de levensduur van de lamp betrort zou konnen worden.

Probleemoplossing

Controlepunter

Als u problemen met de oven ondvindt, raadpleegt u de onderstaande tabel en probeert u de suggesties. Als het probleem desondanks aanhoudt, neemt u contact op met hetplaatselijke servicecentrum van Samsung.

Probleem	Oorzaak	Actie
De toetsen können nicht goed worden ingedrukt.	• Als er ongerechtigheden:tussen de toetsen zitten	• Verwijder de ongerechtigheden en probeer het opnieuw.
	• Aanraakmodel: als er vocht op de buitenkant zit	• Verwijder het vocht en probeer het opnieuw.
	• Als de vergrendeling is ingeschakeld	• Controller of de vergrendeling is ingeschakeld.
Deijd wordt nicht weergegeven.	• Als er geen stroom is	• Controller of er stroomtoevoer is.
De oven werkt nicht.	• Als er geen stroom is	• Controller of er stroomtoevoer is.
De oven stoptijdens de bereiding.	• Als ze neit meer op het stopcontact is aangesloten	• Sluit de oveneerop het stopcontact aan.
Het apparaat gaatijdens de bereidinguit.	• Als de bereiding veelijd in beslag neemt	• Laat de oven na een langdurige bereiding afkoelen.
	• Als de koelventilator nicht werkt	• Luister of u de koelventilator hoog.
	• Als de oven op een plek zonder goede ventilatie is geinstalleerd	• Houd de afstanden aan die in de installmentegids worden voorgeschreven.
	• Bij gebruik van diverse stekkers indezelfde contactdoos	• Gebruik eén stekker.
De oven krijgt geen stroom.	• Als er geen stroom is	• Controller of er stroomtoevoer is.

22 Netherlands

Probleem	Oorzaak	Actie
De behuizing van de oven is tijdens de bereiding te heet geworden.	• Als de oven op een plek zonder goede ventilatie is geinstalleerd	• Houd de afstanden aan die in de installmentegids worden voorgeschreten.
De deur kan nicht goed worden geopend.	• Als er voedselresten:tussen de deur en de binnenkant blijven zitten	• Reinig de oven goed en open de deur wee.
De binnenverlichting is zwak of要去 nicht aan.	• Als de lamp aan gaat en weeuit	• De lamp gaat na een bepaalde tijd automatisch uit om energie te besparen. U kunt de lamp waar aan doen door op de ovenlamptoets te drukken.
	• Als er tijdens de bereiding verontreinigungen op de lamp komen	• Reinig de oven van binnen en controllerer dit.
Elektrische schok treedt op in de oven.	• Als de stroomtoevoer Niet goed is geoard • Als u een ongeaard stopcontact gezrukt	• Controller of de stroomtoevoer goed is geoard.
Er druppelt water.	• Afhankelijk van het gerecht kan er sprake� van water of stemm. Dit is geen defect aan het product.	• Laat de oven afkoelen en veeg deze met een droge doek af.
Er komt stoom door een kier in de deur.
Er is water in de oven中断ergebleven.
De holderheid in de oven varieert.	• De holderheid verandert afhankelijk van de veranderingen in afgeveen vermogen.	• Veranderingen in afgeveen vermogen tijdens de bereiding+zijn geen defect, dus u hoeft zich geen zorgen te make.

Probleem	Oorzaak	Actie
De bereiding is klair, maar de koelventilator draait nog steeds.	• De ventilator draait automatisch gedurende een bepaaldearend om de binnenkant van de oven te ventileren.	• Dit is geen defect aan het product, dus u hoeft zich geen zorgen te makeen.
De oven worden nicht warm.	• Als de deur open is	• Sluit de deur en start opnieuw.
	• Als de bedieningselementen van de oven Niet goed zijn ingesteld	• Raadpleeg het hoofdstuk over de ovenbediening en reset de oven.
	• Als er een stop is doorgeslagen of als de aardlekschakelaar is omgegaan	• Vervang de stop of zet de aardlekschakelaar waar terug. Als dit herhaaldelijk gebeurt, belt u een bevoegde elektricien.
Er komt rook uit de oven wanner.Deze in werkung is.	• Tijdens de eerste werkung	• Wanner u de oven voor het eerst gebruikt, kan er rook van de verwarmingkomen. Dit is geen defect en nadat u de oven 2-3 keer hebts gebruikt, zou dit Niet meer moeten voorkomen.
	• Als er voedsel op een verwarmingselement aanwezig is	• Laat de oven voldoende afkoelen en verwijder het voedsel van het verwarmingselement.
Ik ruik een branderinge of plastic geur bij het gebruik van de oven.	• Bij gebruik van plastic bakjes of andere bakjes die nicht hittebestendig zijn	• Gebruik glazen gerei dat gegen hoge temperaten bestand is.

Probleemoplossing

Probleem	Oorzaak	Actie
De oven bereidt de gerechten nicht goed.	• Als de deurijdens de bereiding vaak worden geopend	• Open de deur zo weinig möglich en alleen om onderdelen van het gerecht om te keren. Als de deur regelmatig worden geopend, zakt de interne temperatuur en dit kan van invloed�zijn op het resultaat van de bereiding.

Informatiecodes

Als de oven nicht werkt, verschijnt er möglichk een informatiecode op het display. Raadpleeg de onderstaande tabel en probeer de suggesties.

Code	Betekenis	Actie
C-20	Problemen met de sensor	Zet de oven uit en start deze opnieuw. Als het probleem aanhoudt, schakelt u alle stroom gedurende 30 seconden of langer uit en sluit u de stroom daarna waar aan. Als het probleem nicht kan worden opgelost, raadpleegt u een servicecentrum.
C-21
C-22
C-d0	Probleem met een toets Doet zich voor als een toets worden ingedrukt en gedurende een bepaaldeijd worden vastgehonden.	Reinig de toetsen en zorg dat er zich geen water op of rond de toetsen bevindt. Zet de oven uit en probeer het opnieuw. Als het probleem desondanks aanhoudt, neemt u contact op met hetplaatselijke servicecentrum van Samsung.
S-01	Veiligheidsuitschakeling De oven bleef gedurende lange tijd aanstaan op de ingestelde temperatuur. • Lager dan 105 °C gedurende 16 uur • Van 105 °C tot 240 °C gedurende 8 uur • Van 245 °C tot maximaal 4 uur	Dit is geen defect aan het systeme. Zet de oven uit en verwijder het voedsel. Probeer hetervoigens opnieuw op de normale wijze.

Bijlage

Productinformatieblad

SAMSUNG		SAMSUNG	SAMSUNG	SAMSUNG
Identificatie van het model		NV75K3340RS	NV75K3340RW	NV75K3340RB
Energie-efficiëntie-index per ovenruimte (EEI ovenruimte)		106,9	106,9	106,9
Energie-efficiëntieklasse per bakruimte		A	A	A
Energieverbruik (elektriciteit) bij verwarming van een standaardlading in de ovenruimte van een elektrisch verwarmde oven gedurende een cyclus in conventionele modus, per ovenruimte (elektrische eindenergie) (EC elektrische ovenruimte)		1,05 kWh/cyclus	1,05 kWh/cyclus	1,05 kWh/cyclus
Energieverbruik bij verwarming van een standaardlading in de ovenruimte van een elektrisch verwarmde oven gedurende een cyclus in hetelucht-modus, per ovenruimte (elektrische eindenergie) (EC elektrische ovenruimte)		0,93 kWh/cyclus	0,93 kWh/cyclus	0,93 kWh/cyclus
Aantal ovenruimten		1	1	1
Warmtebron per ovenruimte (elektriciteit of gas)		elektriciteit	elektriciteit	elektriciteit
Volume per ovenruimte (V)		75 L	75 L	75 L
Type oven		Inbouw	Inbouw	Inbouw
Massa van het toestel (M)	Netto	37,2 kg	37,2 kg	37,2 kg
	Bruto	42,1 kg	42,1 kg	42,1 kg

Gegevens bepaald in overeenstemming met standard EN 60350-1 en
Commissieverordeningen (EU) Nr 65/2014 en (EU) Nr 66/2014.

Tips voor energiebesparing

• Houdijdens de bereiding de oven dicht, behalve voor het omkeren van voedsel. Laat de deurijdens de bereiding zo veel möglichdicht, zodat de oventemperatuur constant blijft en om energia te besparen.
• Plan het gebruik van de oven van tevoren om te voorkomen dat de oven wordenuitgeschakeldussendebereiding vanverschillende gerechten, zodat u energie bespaart en de tijd voor het opnieuw verwarmen van de oven beperkt blijft.
• Als de bereidingsstijd meer dan 30 minuten bedraagt, kan de oven 5-10 minutes voor het einde van de bereidingsstijd worden uitgeschakeld om energia te besparen. Het bereidingsproces worden voltooid door de restwarmte.
  Bereid indien möglich mereddere gerechten tegelijerkiertijd.

Memo

Memo

VRAGEN OF OPMERKINGEN?

LAND	BEL	OF BEZOEK ONS ONLINE OP
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for KNOX customers] 0800 400848[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support
BELGIUM	02-201-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK	707 019 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
GERMANY	06196 77 555 77	www.samsung.com/de/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line	www.samsung.com/gr/support
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
NORWAY	815 56480	www.samsung.com/no/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
SPAIN	0034902172678	www.samsung.com/es/support
SWEDEN	0771 726 786	www.samsung.com/se/support
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support

Einbaubackofen
