GEBRUIKSAANWIJZING CS5 COMFORT EWT

Gebruikershandleiding

30L

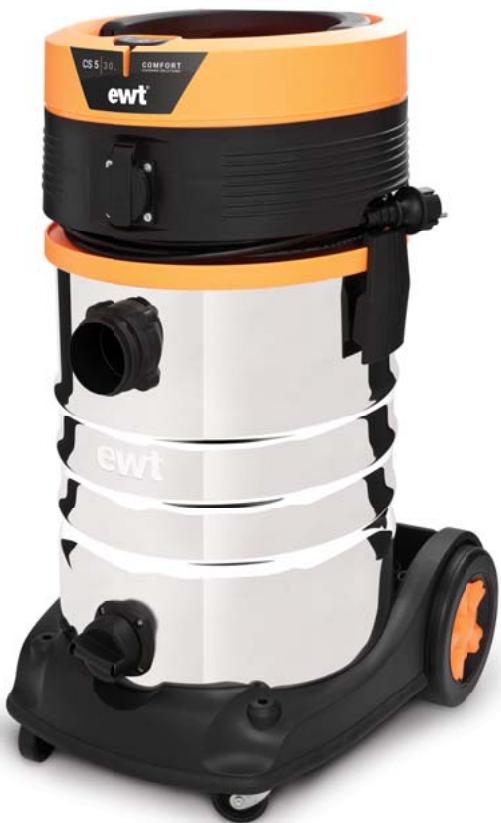

Model: CS 5 COMFORT

INHOUDSOPGAVE

SECTIE

Pagina

Inhoudsopgave 73
Garantie 74
Veiligheidsinstructies en waarschuwingen 74
80

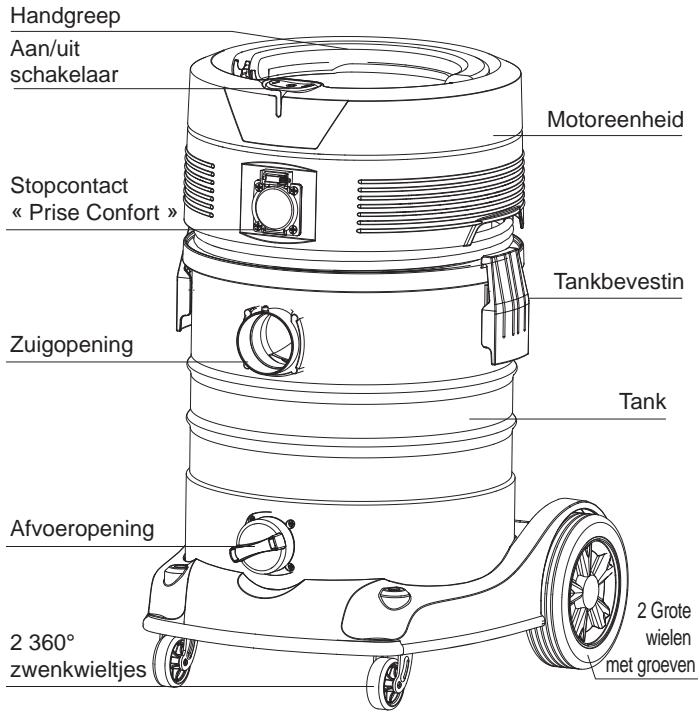

Locatie van onderdelen 81
Algemene assemblage-instructies 82
Inbedrijfstelling 83
Droog zuigen 84
Nat zuigen 86
Blazen 88
Onderhoud. 88
Het stofffilterplaatsen en reinigen 90
Het schuimfilterplaatsen en reinigen 91
Problemen oplossen 92
Millieubescherming 93

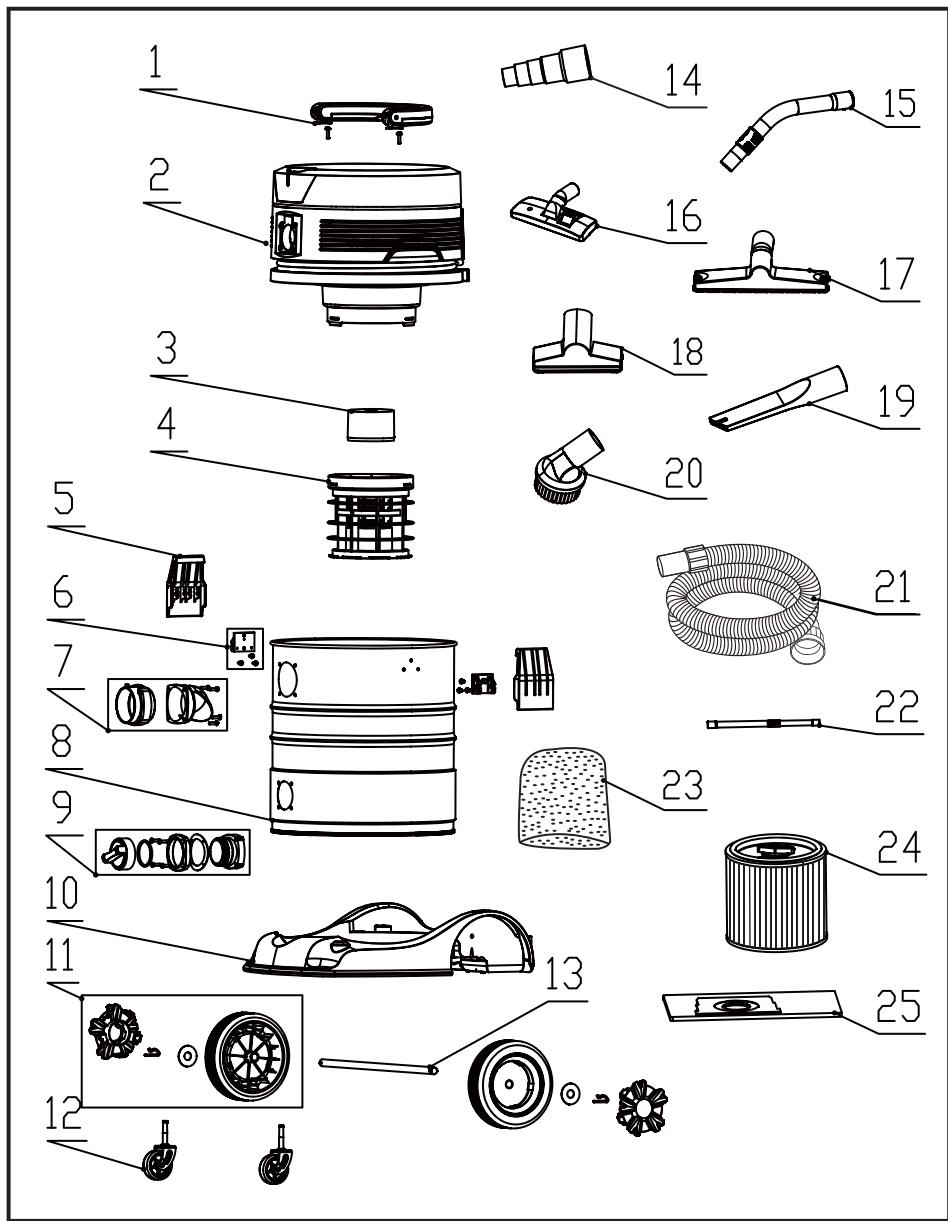

Aanzicht van gedemonteerde onderdelen 94
Lijst van losse onderdelen 95

Hartelijk dank dat u deze EWT® nat/droog-zuiger hebts aangeschaft. U kunt erop vertrouwen dat uw EWT®-product een kwalitatief hoogwaardig product is, dat is vervaardigd met het oog op optimale prestaties. Deze stofzuiger is in staat tot het opnemen van vloeistoffen en droge materialen.

VOOR UW VEILIGHEID: LEES ALLE INSTRUCTIES ZORGVULDIG DOOR EN ZORG ERVOOR DAT U DEZE DOORGRONDT

GLENDIMPLEXBENELUX

Saturnus 8

8448 CC Heerenveen - Nederland

Tel: [phone] Fax: [phone]

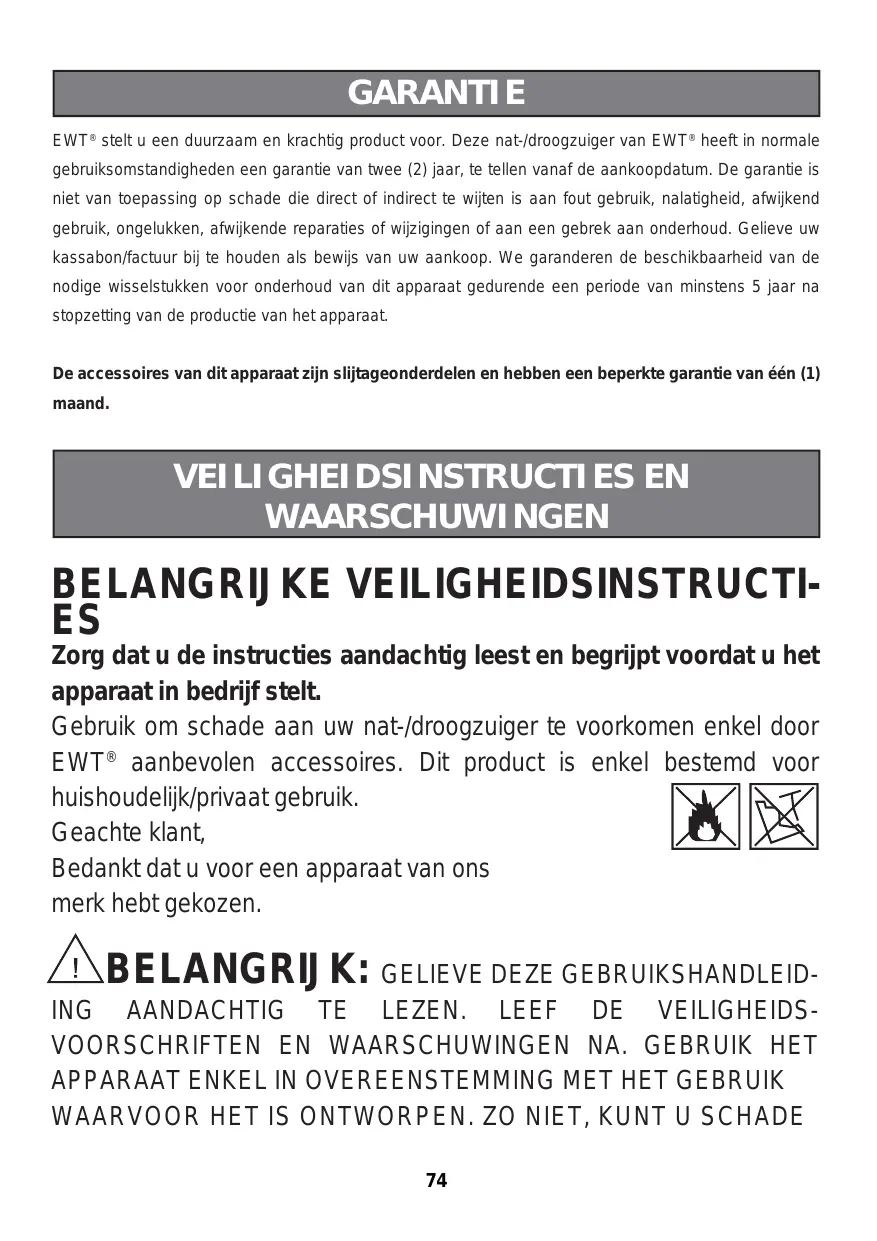

GARANTIE

EWT® stelt u een duurzaam en krachtig product voor. Deze nat-/droogzuiger van EWT® heeft in normale gebruiksomstandigheden een garantie van twee (2)aar, te tellen vanaf de aankoopdatum. De garantie is nicht van toepassing op schade die direct of indirect te wijten is aan fout gebruik, nalatigheid, afwijkend gebruik, ongelukken, afwijkende reparations of wijzigingen of aan een gebrek aan onderhoud. Gieve uw kassabon/factuur bij te houden als bewijs van uw aankoop. We garanderen de beschikbaarheid van de nodige wisselstukken voor onderhoud van dit apparaat gedurende eenperiode van minstens 5aar na stopzetting van de productie van het apparaat.

De accessoires van dit apparaat+zijn slijtageonderdelen en hebben een beperkte garantie van eén (1) maand.

Zorg dat u de instructies aandachtig leest en begrijpt voordat u het apparaat in bedrijf stelt.

Gebruik om schade aan uw nat-/droogzuiger te voorkomen enkel door EWT® aanbevolen accessoires. Dit product is enkel bestemd voor

huishoudelijk/privaat gebruik.

Geachte klant,

Bedankt dat u voor een apparaat van ons

merk hebt gekozen.

BELANGRIJK: GELIEVE DEZE GEBRUIKSHANDLEIDING AANDACHTIG TE LEZEN. LEEF DE VEILIGHEIDSVOORSCHRIFTEN EN WAARSCHUWINGEN NA. GEBRUIK HET APPARAAT ENKEL IN OVEREENSTEMMING MET HET GEBRUIK WAARVOOR HET IS ONTWORPEN. ZO NIET, KUNT U SCHADE

VEROORZAKEN AAN VOORWERPEN EN/OF PERSONEN EN KAN DE GARANTIE VERVALLEN. BEWAAR DEZE GEBRUKSHANDLEIDING ZORGVULDIG VOOR GEBRUK IN DE TOEKOMST.

AANBEVELINGEN OP HET GEBIED VAN VEILIGHEID EN WAARSCHUWINGEN

• Dit apparaat voldoet aan de veiligheidsvoorschriften met betrekking tot elektrische apparaten. Afwijkend gebruik kan darüber schade veroorzaken aan Personen en voorwerpen. Lees deze—hele gebruikshandeliding aandachtig voordat u het apparaat in bedrijf stelt. Bewaar deze gebruikshandelding, het garantieformulier, het aankoopticketen, in de mate van het möglichke, de verpakking.
• Dit apparaat is uitsluitend ontworpen voorPRIVATE gebruik en voor het bedoelde gebruik. Het apparaat is Niet geschikt voor professioneel industrieel. Gebruik het apparaat Niet in open lucht (voor zover het Niet specifiek is ontworpen voor gebruik in open lucht). Stel het apparaat Niet bloot aan hitte, rechtstreeks zonlicht of vocht. Dompel het apparaat Niet onder in vloeistoffen en houd rekening met de risico van schade van scherpe kanten. Gebruik het apparaat Niet met vochtige of natte handen. Trek de stekker onmiddelijk uit als het apparaat vochtig of nat is. Zet het apparaat Niet in water.
• Deze nat-/droogzuiger mag enkel worden gebruikt en bewaard in woningen.
• Het apparaat is ontworpen voor het opzuiigen van stoffen die nicht schadelijk zijn voor de gezondheid en Niet-ontvlambare vloeistoffen.
• Houd de aansluitingen Niet voor uw gezicht (in het bijzonder de ogen, oren, enz.). Richt de zuiger nooit op Personen of dieren.

• Gebruik het apparaat enkel voor het bedoelde gebruik. Ander gebruik is op gevaar en risico van de gebruiker en kan gevaarlijk�n.

• Ander gebruik dan het bedoelde gebruik en werkung zonder toezicht zichn verboden.

• De fabrikant kan nicht aansprakelijk worden gesteld voor schade wegens afwijkend gebruik of onjuiste werkinq.
• Sluit het apparaat enkel aan op wisselstroom van 230 volt. Aanbevolen worden het stopcontact voor uw veriligheid te beveiligigen met een zekering van 16 ampère. Controller steeds dat uw elektriciteitsnet beveiligd is met een differentieelschakelaar.
• Zorg dat de gegaste stofzak goed is geplaatst in de hiertoe voorziene ruimte voordat u het apparaat gebruikt. Ongeschikte of slecht geplaatste stofzakken konnen een slechte werkung van het apparaat veroorzaken en de garantie doen vervallen.
• Als het stroomsnoer beschadigd is,要去 het door de fabrikant, de klantendienst ervan of een soortgelijke bevoegde persoon worden verrangen om enig gevaar te voorkomen.
• Zuig geen as of gloeende kolen, noch glasscherven van een bepaalde grootte, noch scherpe voorwerpen op.
• Zuig geen tonerstof van bv. printers of kopieerapparaten op, aangezien dit elektrisch geleidend kan zich. Bovendien worden dit mögelijks Niet volledig gefilterd door het filtersystem van de nat-/droogzuiger, waardoor het via de blaasopening opnieuw in de lucht van het vertrek kan terechtkommen.
  Zuig nooit asbest of asbeststof op.
• Zuig nooit ontvlambare of giftige vloeistoffen zoals benzine, olie, zuur of andere vluchtige stoffen op.
• Zuig nooit vloeistoffen met een temperatuur van meer dan 60^ noch gifting of ontvlambaar stof op.
• Zet het apparaat nooit op zijn,zijkant. Zorg vooral op trappen dat het apparaatrechtop en voldoende stabel staat.

• Trek steeds de stekker uit het stopcontact voordat u het apparaat reinigt of de filter of accessoires verrangt.

• Reparations van elektrische apparaten mogen enkel door gespecialiseerd personeel worden uitgevoerd. Een afwijkende reparatie kan aanzienlijke risico's inhouden voor de gebruiker.

• Bewaar het apparaat Niet vlak bij een erg warmerkachel of radiator.
• Dit apparaat kan door kinderen vanaf 8aar en ouder en door personen met fysieke, sensorische of mentale beperkingen of met een gebrek aan ervaring en/of kennis worden gebruikt als zij onder toezicht staan of als zij geinstrueerd zich over hoe ze het apparaat veilig konnen gebruiken, en als zij de potentièle gezaren hebben begrepen. Kinderen mogen nicht met dit apparaat spelen. Kinderen mogen het apparaat Niet zonder toezicht reinigen of onderhoven.
• Schakel steeds het apparaat uit om het te reinigen of op te bergen en trek de stekker uit het stopcontact als het apparaat gedurende een zekere vrij nicht worden gebruikt. Trek nooit aan het stroomsnoer om de stekker uit te trekken maar neem hiervoor de stekker zich vast. Verwijder bovendien de eventueel gemonteerde speciale accessoires van het apparaat.
• Houd het apparaat schoon. Gebruik om het te reinigen geen oplosmiddelen noch schoonmaakmiddelen die oplosmiddelen bevatten.
• Laat het apparaat Niet aanstaan zonder toezicht. Schakel het apparaat uit of trek de stekker uit het stopcontact (trek hiervoortiet aan het stroomsnoer maar aan de stekker zich) als u de gebruikszone verlaat.
• Zorg om kinderen te beschemmen gegen de risico's die elektrische huishoudtoestellen met zich meebrengen dat niemand kan struikelen over het snoer en dat kinderen geen toegang hebben tot het apparaat.
• Gebruik dit apparaat Niet als u onder de invloed bent van geneesmiddelen, alcohol of drugs, als u een medische behandeling volgt of als u moe bent.

• Controller regelmatig dat het apparaat en het stroomsnoer nicht beschadigd zijn. Gebruik het apparaat Niet als het beschadigd is.

• Probeer het apparaat Niet zich te repareren. Laat reparations steedsuitvoeren door een erkende technicus. Laat een beschadigd snoer onmiddelijk door de fabrikant of een bevoegde elektricien verrangen door een snoer van hetzelfde type om elk risico van elektrische ontlading en verwonding te voorkomen.

• Gebruik enkel originele reserveonderdelen en accessoires. Niet goedgekeurde onderdelen of accessoires van een ander merk können gevaarlijk zijn en de garantie doein verrallen.
• Controller regelmatig de vlotter.
• Als u vloeistoflekken vaststelt, stop dan onmiddelijk en trek de stekeruit het stopcontact.
• Zet het apparaat nooit in water en zorg dat er geen water op het apparaatterechtkomt.
• Leef bij het verwijderen van het afvalwater de wettelijkke voorschriftn na.
• Berg het apparaat steeds op een drogeplaats en buiten het bereik van kinderen op.
• Leef ook in het bijzonder de onderstaande “bijzondere verilgheidsvoorschriften” na.

Bijzondere verilgheidsvoorschriften:

• Zuig geen gloeende as of scherpe voorwerpen op.
• Gebruik het apparaat Niet op vochtigeplaatsen.
• Gebruik het apparaat Niet zonder stofzak (tenzij om vloeistoffen op te zuigen). Zorg dat de stofzak steeds goed in het apparaat is geplaatst.
• Zorg wonneer u het apparaat gezruikt dat de borstel of de zuiger van het apparaat geenhaar, kleding of ledematen van personen opzuiigt.
• Houd de nat-/droogzuigeruitdebuurt vanwarmtebronnenzoals radiatoren,kachels,enz..

Aanbevelingen voor afdanking:

Dit apparaat bevat elektrische en elektronische onderdelen en mag nicht met het huishoudelijkke afval worden afgevoerd. Het is verplicht de geldendeplaatselijkke wetgeving na te leven.

Gebruik als blazer:

• Richt de lucht enkel op de werkruimte.
• Gebruik het apparaat Niet als luchtverstuiver.
• Richt nicht rechtstreeks op voorbijgangers of Personen.
• Houd het apparaat uit de buurt van kinderen.
• Draag een veiligheidsbril.

SPECIFICATIONS

Opgenomen vermogen	1000 W
Netspanning	230 V ~ 50Hz
Tankinhoud	30 L tank
Buizensystem	Ø35 mm
Slang	3,5 m
Snoer	6 m
Stopcontact (Prise Comfort)	Ja
Materialaal tank	Inox
Type motor	Dual Core Motor
Blaasfunctie	Ja
Oprollen van het stroomsnoer rond de kop	Ja
Opbergruimte voor accessoires	Ja
Combinatieborstel 2 standen	1
Schraperborstel	1
Meubelborstel	1
Zuigmond	1
Ronde borstel	1
Telescopische buis	1
Universele diameteradapter (Ø35 mm)	1
Stoffilters	1 Papieren zak (30L) 1 Patroonfilter ECO WELL, HEPA 13
Vloeistoffilter	1 Schuimfilter

Q
OPMERKING: De diameter van de slang en de accessoires van deze stofzuiger is 35mm

Verwijder de gehele inhoud UIT de doos.

Controleer aan de hand van de inhoudlijk of de afzonderlijke onderdelen aanwezig zich.

A Nat-/droogzuiger 1
B Slang Anti-Crush 1
C Telescopische buis 1
D Papieren zak 1
E Schuimfilter 1
F Patroonfilter ECO WELL 1
G Luchtregelaar 1
H Combinatieborstel 2 standen 1
1 Universelediameteradapter 1
J 360^ zwenkwieltjes 2
K Grote wielen met groeven 2
L Zuigmond 1
M Meubelborstel 1
N Rondeborstel 1
O Schraperborstel 1
P Gebruiksaanwijzing 1
Q Borgpen 工 _ 工 ^ 工 R 2

ALGEMENE ASSEMBLAGE-INSTRUCTIES

MONTAGE

1. Zorg dat de stekker Niet in het stopcontact zit (Afb. 1).
2. Maak de 2 tankbevestigingen van de bovenkant los (Afb. 2).
3. Hef de bovenkant eraf (Afb. 3).
4. Neem de accessoiresuit de tank (Afb. 4).
5. Zet de tank terug op zijnplaats enplaats de 2 zwenkwieltjes. Controller er dat ze diep genoeg zitten (Afb5a).
6. Plaatsing van de 2 große tandwielen; schuif onder de basis van de stofzuiger de stang die de twee wielen op hun overeenkomstige plaats gaat houden. Plaats 1 sluitring, dan het wil en verrolgens nog een sluitring aan de andere kant van het wil. Bevestig het geheel door de haak in de opening op de stang te bevestigen. Plaats dan de oranje wieldop.
7. Om droog te zuigen, plaats de bijgeleverde patroonfilter en stofffilter (Afb.6, Afb.7).
8. Om nat te zuigen, plaats de bijgeleverde schuimfilter (Afb.8).
9. Plaats het bovenste deel van de stofzuiger terug op de tank (Afb. 9).
10. Sluit de tank goed aan de hand van de tankbevestigingen en druk omlaag om deze vast te zetten (Afb. 10).
11. Sluit het breedste deel van de slang aan op de zuigopening aan de zijkant van de tank (Afb. 11).
12. Kies de accessoires die u wenst te gebruiken en sluit aan op de buis (verlengstk) (Afb. 12).
13. Gebruik de ingebouwde luchtregelaar (Afb. 13).
14. Sluit het elektrische draagbare toestel aan op het stopcontact « Geaard Stopcontact » van de stofzuiger. Sluit de stofzuiger aan op hetlichtnet (Afb. 14).
15. Bewaar na gebruik en reiniging van het toestel de accessoires goed op hun plaats.

INBEDRIJFSTELLING

A

B

Afbeelding A : Standen

Stand « I»: Aan

Stand « » :De inbedrijfstellung worden aangestuurd door het draagbare elektrische toestel

Stand « O»: Uit

Afbeelding B : Geaard stopcontact

Draagbare elektrische toestellen zoals boren, zagen of schuirmachines tot maximaal 2200 Watt können rechtstreeks worden aangesloten op het ingebouwde stopcontact (21) van de stofzuiger.

Installer de buis (Ø35mm) op de stofafzuiiguitgang van het elektrische draagbare toestel (gebruik de bijgeleverde adapter voor elektrisch gereedschap). U kunt andere geschikte adapters vinden in gespecialiseerde of doe-het-zelf zaken).

Sluit het elektrische draagbare toestel aan op het stopcontact « Geaard Stopcontact » van de stofzuiger. Sluit de stofzuiger aan op hetlichtnet.

AANDACHT: Sluit de stofzuiger enkel aan op een geaard stopcontact van 16 A.

Zet het elektrische draagbare toestel aan en LAST aan een hoge draaisnelheid werken. Even{naden begint de stofzuiger te werken en zuigt he toestel stof en spaanders op tijdens het werk.

NADRAAITJD

Nadat het elektrische draagbare toestel worden uitgezet, blijf de stofzuiger nog enige tijd draaien om in het elektrische draagbare toestel en in de slang achtergebleven stof en spaanders op te zuigen.

DROOG ZUIGEN

VOORDATUBEGINT

WAARSCHUWING:

Zorg ervoor dat sectie 1 'Veiligheidsinstructies en waarschuwingen' leest, doorgrondt en toepast. Herinnering: Zuig GEEN gevaarlijke stoffen op.

Het gebruik van een verkeerde stofzak leidt tot het vervallen van de garantie.

Om fijn stof op te zuigen (pleister, cement, enz.)要去 u een patroonfilter en een fijne stofzak (optioneel) gebruiken. Zo Niet, kuren er stof enkleine deeltjes in de motorterechtkomen en deze beschadigen. Niet-naleving van dit voorschrift kan aanleiding geben tot het verwallen van de garantie.

1. Zorg ervoor dat de stekker Niet op een stopcontact is aangesloten (Afb. 1).
2. Controller om uw toestel maar te makeen om stof te zuigen dat de patroonfilter schoon en droog is. Deze moet de opvangbank van de filter goed bedekken en goed gecentreerd zich. Schuif de patroonfilter langs boven in het filtercompartment en draai de basis vast (Afb. 2).
3. Controller of het stofffilter het filtermandje volledig bedekt. Controller tevens of alle randen van het stofffilter stevig onder de bevestigingsring zijn geplaatst (Afb. 3).
4. Zorg ervoor dat de stofzak in het reservoir is geplaatst (Afb. 4).

5. Plaats het bovendeel opnieuw op het reservoir en vergrendel dit met de klemsluitingen (Afb. 5).

6. Plaats het grootste uiteinde van de flexibele slang in de zuigopening aan de voorzijde van het reservoir. Duw de gewenste accessoire op het vrije uiteinde van de slang of het verlengstuk (Afb. 6).

7. Plaats de stekker van de voedingskabel in het stopcontact (Afb. 7).
8. Schakel de motor in door de schakelaar in de stand "I" (AAN) teplaatsen (Afb. 8).
9. Schakel wonneer u klaar bent stofzuigen de motor weeur UIT door de schakelaar van het apparaat in de stand ^ (UIT) teplaatsen en verwijderervolgens de stekkeruih het stopcontact.

Controleer regelmatig de stofzak en verrang als deze voor 2/3 vol is. De zak is zodenig vervaardigd dat het papier enkel lucht en geen stof doorlaat. Daarom mag een gebruekte stofzak Niet opnieuw worden gebruikt.

AANBEVELING: gebruik de stofzak nicht om natte of scherpe voorwerpen op te zuigen.

$$ O = U I T $$

$$ I = A A N $$

$$ = \text {P r i s e C o n f o r t} $$

Optionele patroonfilter

Als u een optionele patroonfilter gebruikt, moet u de schuimfilter verwijderen. Schuif de patroonfilter langs de bovenkant in de filterhouser en zet de basis vast. Na langdurig gebruikkest u deze filter reinigen door er op te tikken of aan de hand van een borsteltje.

NAT ZUIGEN

VOORDATUBEGINT

WAARSCHUWING:

Zorg ervoor dat sectie 1 'Veiligheidsinstructies en waarschuwingen' leest, doorgrondt en toepast. Herinnering: Zuig GEEN gevaarlijke stoffen op.

1. Zorg ervoor dat de stekker Niet op een stopcontact is aangesloten. Zorg ervoor dat het reservoir schoon is en vrij van stof en vuil (Afb. 1).
2. Verwijder de stofffilter en de patroonfilter,plaats de schuimfilter over het filtermandje enplaats het bovendeel terug op het reservoir (Afb. 2).

GEBRUIK GEEN patroonfilter of stofzak op te zuigen

1. Schuif het breedste uiteinde van de slang in de zuigopening aan de voorkant van de tank en schroef met de wijzers van de klok mee vast. Kies het gewenste opzetstuk en/of de verlengstkammen en schuif op de slang (Afb. 3).
2. Zorg dat de aan/uit schakelaar van het apparaat op "Uit" (stand "O") staat voordat u de stekker in het stopcontact steekt (Afb. 4).
3. Zet de motor aan (aan/uit schakelaar op "Aan" (stand "I") (Afb. 5).

Wanner u klaar bent met zuigen, zet u de motor uit door de aan/uit schakelaar op "Uit" (stand "O") te zetten. Trek de stekker uit het stopcontact.

1. Open na gebruik de aftapdop, maak de tank leeg en droog af (Afb.6).

BELANGRIJK! Als u grote hoeveelheden vloeistof uit de gootsteen of een andere tank wenst te zuigen, steek dan nicht het hele opzetstuk in de vloeistof maar LAST wat ruimte zodate er lucht met de vloeistof kan worden opgezogen.

Het apparaat is voorzien van een vlotter die het zuigen blokkeert wonneer de tank vol is. U merkt dat het apparaat Niet更是 nuigt als de motor sneller draait. Zet in dat geval het apparaat ommiddelijk uit en trek de stekker uit het stopcontact. Houd er rekening mee dat een volle tank erg zwaar kan zijn. Neem het bovenste deel van de tank en giet de inhoud in een geschikte houder of in de afvoer. Zet verwolgens de bovenkant terug op�nplaats en ga door met zuigen.

Als u een vloeistof hebt opgezogen,zet dan het apparaat UIT en trek de stekkeruit het stopcontact.Maak de tank leeg en reinig/droog de binnenkant en de buitenkant voordat u het apparaat opbergt.

Herinnering De schuimfilter moet worden verwijderd na het opzui-gen van vloeistoffen en er moet een patroonfilter of stofzak worden geplaatst voordat u droge stoffen begint op te zuigen.

BLAZEN

1. Plaats het grootste uiteinde van de flexibele slang in de blaasaansluiting aan de boenzijde van het motorhuis (Afb. 1).
2. Zorg ervoor dat de voedingssschakelaar van het apparaat zich in de uitgeschakelde stand bevindt enplaats de stekker in het stopcontact (Afb. 2).
3. Schakel het apparatusat in (Afb. 3).
4. Het apparaat blaastervolgens door de stofzuigerslang en kan worden gebruikt voor het verwijderen van belemmeringen in de buis (Afb. 4).

WAARSCHUWING: Als de slang na verloop van enkele seconden nog steeds verstopt is, schakelt u het apparaatuit en reinigt u de slang handmatig.

ONDERHOUD

1. Zorg ervoor dat de stekker Niet op een stopcontact is aangesloten (Afb. 1).
2. Maak de flexibele slang los van het reservoir (Afb. 2).
3. Maak de klemsluitingen van het reservoir los en verwijder het bovendeel (Afb. 3).
4. Verwijder al het vuil en alle afzettingen uit het reservoir en de slang (Afb. 4).
5. Reinig het schuimfilter of stofffilter door dit te wassen met een zachte zeepoplossing (Afb. 5).
6. Controller de slangen en aansluitingen en de voedingskabel op eventuale beschadigingen.
7. Controller de vlotter wonneer u de schuimfilter hebt verwijderd. Neem hiertoe de bovenkant bij de handgreep en keer voorzichtig om zodate filterhouser aan boven wordt gedraaid. De vlotter要去

BELANGRIJK: Reinig of cervang de patroonfilter regelmatig met het oog op optimale prestaties. GEBRUIK ALTIJD EEN DROOG STOFFEN FILTER VOOR DROOG ZUIGEN. Als het apparaat zonder de patroonfilter worden gebruikt, verbrandt de motor en komt de garantie te vervallen. Zorg ervoor dat u.altijd extra filters voorhanden hebt.

OPMERKING: De meegeleverde filtersijken vervaardigd uit kwalitatief hoogwaardige materialen dieijken bedoeld omkleine stofdeeltjes gegen te honden. De patroonfilter dientuitsluitend voor droog zuiigen te worden gebruikt. Een droog patroonfilter isoodzakelijk voor droog zuiigen. Als het stoffen filter vochtig is, raakt dit snel verstopt en kan dit verwolgens bijzonder moeilijk worden gereinigd. Ga voorzichtig te werk wonneer u het filter verwijdert om dit te reinigen of verrangen. Controller of het filter maybeijk is geschuedr of kleine gaatjes bevat. Een Klein gaatje leidt ertoe dat stof door het apparaat waar buiten worden geblazen. Eengescheurd filter of een filter met gaatjes要去 onmiddelijk worden verrangen.

WAARSCHUWING: VERWIJDER ALTIJD DE STEKKER UIT HET STOPCONTACT VOORDAT U HET BOVENDEEL VAN HET RESERVOIR VERWIJDERT.

INSTALLATIE EN REINIGING VAN

DE PATROONFILTER

Installatie van de patroonfilter

1. Trek de stekker van het toestel uit het stopcontact zit (Afb.1).
2. Neem de zuigkop weg en draai om.
3. Schuif de patroonfilter langs boven in het filtercompartiment en draai de basis vast. Zorg dat de patroonfilter goed op zijnplaats en tegen de vlotterbehuizing zit (Afb. 2, Afb. 3).
4. Plaats het deksel er bovenop, over de rand van de patroonfilter (Afb. 4), en schroef vast door het hendel Niet te hard met de wijzers van de klok mee te draaien (Afb. 5). Plaats de zuigkop terug op de tank.

Vervanging en reiniging van de patroonfilter

1. Schroef het deksel los door het hendel gegen de wijzers van de klok in te draaien en neem weg.
2. Neem voorzichtig de filter vast en trek�k boven om te verwijderen (Afb. 6).
3. Reinig de patroonfilter door er gegen te tikken of door deze af te borstelen. Reinig de filter nicht binnen in woonvertrekken. Om het rendement te optimaliseren, worden aanbevolen een neue filter te gebruiken.
4. Installee de schone of neue filter in overeenstemming met de bovenstaande stappen 2 en 3.
5. Als de filter vochtig is, moet u deze verwijdersen en gedurende 24 uur aan de lucht lately drogen voordat u deze opnieuw op de vlotterbehuizing installeert.

HET SCHUIMFILTER PLAATSEN

EN REINIGEN

Het schuimfilter plaatsen

1. Zorg ervoor dat de stekker Niet op een stopcontact is aangesloten (Afb. 1).
2. Verwijder het bovendeel van de stofzuiger en draai dit om, zodate de bovenzijde zich onder bevindt (Afb. 2).
3. Schuif het schuimfilter over het filterhuis en zorg er waar bij voor dat het gehele huis worden bedekt (Afb. 3).
4. Plaats het bovendeel terug op het reservoir.

Het schuimfilter reinigen

1. Houd het verwijderde bovendeel zo vast de bovenzijde zich onder bevindt en verwijdter het schuimfilter voorzichtig van het filterhuis (Afb. 4).
2. Gebruik een oplossing van zachte zeep en water om het schuimfilter te wassen en spoel dit na met schoon water (Afb. 5).
3. Laat het filter drogen voordat u dit opnieuw gebruikt.

PROBLEMEN OPLOSSEN

Symptom	Mogelijk oorzaken	Corrigerende maatregel
De stofzuiger werkkt nicht.	1) Het apparaat worden nicht gevoed.	1) Controleer de stroomtoevoer
	2) Storing van de voedingskabel, de schakelaar of de motor.	2) Controleer de voedingskabel en repareer of verrang deze wanner dat nodig is.
	3) Het reservoir is vol met vloeistof.	3) Leeg het reservoir.
Er komt stofশaar buiten via de motorkap.	1) Het stofffilter ontbreekt of is beschadigd.	1) Plaats een stofffilter of verrang het beschadigde stofffilter.
De zuigkracht is zwak en het toerenal van de motor is hoger of er is spreke van trillingen.	1) Het mondstuk, de slang of de zuigopening is verstopt of het stofffilter is verstopt door fjne stofdeeltjes.	1) Controleer het mondstuk, de slang en de zuigopening op verstoppingen. Verwijder het stofffilter en was en reinig dit. Plaats het filter terug zodia dit droog is. Het worden aangeraden om een neuen stofffilter te gezruiken.

MILIEUBESCHERMING

In overeensteming met de recente Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA), bevat dit product het symbool van een doorkruiste vuilnisbak, wat betekent dat dit product Niet met het huishoudelijkke afval mag worden afgevoerd.

Het moet maar een geschikt inzamelpunt worden gebracht voor verwerking, terugwinning, recycling van afgedankte AEEA (raadpleeg uw gemeente) of maar een handelaar worden gebracht (dit geeft geenrecht op vergoeding nochervanging). Met dit gebaar voor het milieu draagt u, de consument of gebruiker, bij tot de instandhouding van de natuurlijke hulpbronnen en de bescherming van de menselijke gezondheid.

Vervangfilters:

Schuimfilter:

Patroonfilter ECO WELL:

Papieren zakken 30L (5 stuks):

Ref.: CGNT45120309

Ref.: ACCARTECOWELL

Ref.: CGNT45120272 compatibel met CGNT45120274

Onder voorbehoud van technische wijzigingen.

AANZICTVANGEDEMONTERDE ONDERDELEN

LIJST VAN LOSSE ONDERDELEN

NR.	BESCHRIJVING	AANT.	NR.	BESCHRIJVING	AANT.
1	Handgreep	1	14	Adapter	1
2	Zuigkop met motor	1	15	Luchtregelaar	1
3	Vlotter	1	16	Combinatieborstel 2 standen	1
4	Vlotterbehuizing	1	17	Meubelborstel	1
5	Tankbevestiging	2	18	Schraperborstel	1
6	Houder tankbevestiging	2	19	Zuigmond	1
7	Zuigopening	1	20	Ronde borstel	1
8	Tank	1	21	Flexible Anti-Crush	1
9	Afvoergeheel	1	22	Telescopische buis	1
10	Tankhouser	1	23	Schuimfilter	1
11	Wielgeheel	2	24	Patroonfilter ECO WELL	1
12	Wieltje 360°	2	25	Papieren zak	1
13	Wielas	1

GLENDIMPLEXBENELUX

Saturnus 8

8448 CC Heerenveen - Nederland

Tel: [phone] Fax: [phone]

Q
NOTA: De diameter van de slang en de accessoires van deze stofzuiger is 35mm
