Girona 1500B - Verwarming EWT - Gratis gebruiksaanwijzing en handleiding

Type product	Elektrische convector
Model	Girona 1500B
Merk	EWT
Categorie	Verwarming
Vermogen	1500 W
Spanning	230 V / 50 Hz
Verwarmingselement	Weerstandselement met ventilator
Afmetingen (H x B x D)	ca. 60 x 40 x 20 cm
Gewicht	ca. 5 kg
Thermostaat	Instelbare thermostaat
Vermogensstanden	2 standen: 750 W / 1500 W
Oververhittingsbeveiliging	Ja
Kantelbeveiliging	Ja, automatische uitschakeling
Materiaal	Metaal en kunststof
Kleur	Wit
Bediening	Draaiknoppen
Montage	Vrijstaand, met wieltjes
Snoerlengte	ca. 1,5 m
Energieklasse	C (aanname)
Geschikt voor ruimte tot	20 m² (aanname)
Onderhoud en reiniging	Regelmatig stofzuigen of afnemen met droge doek; geen water
Reparatie en onderdelen	Neem contact op met EWT service
Garantie	2 jaar

Veelgestelde vragen - Girona 1500B EWT

Hoe stel ik de gewenste temperatuur in?

Wat moet ik doen als de kachel niet werkt?

Kan ik de kachel gebruiken in een badkamer?

Heeft de kachel een kantelbeveiliging?

Hoe reinig ik de kachel?

Wat is het maximale vermogen?

Kan ik de kachel de hele nacht laten staan?

Wat is de garantieperiode?

Hoe verbruikt de kachel energie?

Waar vind ik het serienummer?

GEBRUIKSAANWIJZING Girona 1500B EWT

Belangrijk veiligheidsadvies

Bij het gebruik van elektrische apparaten dienen basisvoorzorgsmaatregelen te worden genomen om het risico te verminderen op brand, elektrische schokken en letsel aan personen. Enkele van deze maatregelen zijn:

BELANGRIJK – De met het apparaat meegeleverde wandbeugel dient te worden gebruikt.

WAARSCHUWING – GEBRUIK DEZE CONVECTOR NIET IN DE ONMIDDELLIJKE NABIJHEID VAN EEN BADKUIP, EEN DOUCHE OF EEN ZWEMBAD.

BELANGRIJK – Indien de convector in een kamer is geïnstalleerd met een badkuip of een douche, dan dient dit zodanig te zijn gebeurd dat de schakelaars en andere bedieningsonderdelen niet kunnen worden aangeraakt door iemand in het bad of de douche. Niet buitenshuis gebruiken.

Plaats de convector niet direct onder een vast stopcontact of vaste aansluiting.

De convector niet bedekken. Plaats geen materialen of kledingstukken op de CONVECTOR en blokkeer de luchtcirculatie rond de convector niet, bijvoorbeeld door middel van gordijnen of meubelstukken. Dit kan leiden tot oververhitting en een brandrisico.

Bedek of belemmer op GEEN ENKELE WIJZE de openingen voor warmte-uitlaat aan de bovenzijde van de convector of de openingen voor luchtinlaat aan de onderzijde van de convector.

De convector is voorzien van het waarschuwingssymbool, hetgeen aangeeft dat hij niet mag worden afgedekt.

WAARSCHUWING – DE BUITENKANT VAN DEZE CONVECTOR KAN HEET ZIJN.

Kortstondig contact met een onderdeel van de convector zou niet tot letsel moeten leiden. Dit apparaat is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met verminderde fysieke, zintuiglijke of mentale bekwaamheden, of een gebrek aan ervaring en kennis, tenzij dit onder supervisie gebeurt of ze zijn geïnstrueerd met betrekking tot het gebruik van het apparaat door een persoon verantwoordelijk voor hun veiligheid. Kinderen moeten in de gaten worden gehouden, opdat ze niet spelen met het apparaat.

We wijzen u erop dat dit apparaat zorgvuldig en weloverwogen gebruikt dient te worden in combinatie automatisch aanschakelen, aangezien een brandrisico bestaat wanneer de convector onbedoeld wordt bedekt of verplaatst.

Indien het stroomsnoer is beschadigd, dient deze te worden vervangen door de fabrikant of zijn serviceverlener of een gelijkaardig bevoegde persoon om risico's te vermijden.

Elektrisch

De elektrische installatie dient te worden uitgevoerd door een bekwame elektricien en in strikte overeenstemming met de huidige IEE-richtlijnen voor elektrische apparatuur in gebouwen. De kleuren van de bedrading in de stekker zijn overeenkomstig de onderstaande code:

GROEN EN GEEL: AARDE

BLAUW: NEUTRAAL

BRUIN: SPANNING

ZWART: STUURDRAAD

- zie ook 'Verbinden van stuurdraad'.

De convector is uitgerust met een lang flexibel snoer van het type H05VVF met als afmetingen 4 x 1,0mm ^2 voor verbinding met de vaste bedrading van het huis met behulp van een geschikte aansluiting naast de convector. Het voedingscircuit van de convector dient te zijn voorzien van een tweepolige scheidingsschakelaar, waarbij contactpunten minstens 3mm van elkaar zijn verwijderd.

Aansluiten van stuurdraad

De ZWARTE bedieningsdraad is bedoeld om een signaal te vervoeren van opening in of aan de muur bevestigde programmeeraccessoires. Als een programmeeraccessoire echter niet wordt gebruikt, dan dient de stuurdraad te worden geïsoleerd in overeenstemming met de huidige IEE-richtlijnen voor bedrading.

BELANGRIJK - Sluit de ZWARTE stuurdraad NIET aan op de aarde. Installatie van de stuurdra(a)d(en) dient voorzichtig te gebeuren, omdat ze onder spanning van 240V komen te staan bij het schakelen naar de achtergrond (setback), zij het met een stroomsterkte van minder dan 100mA. Een geschikte isolatie dient altijd te zijn aangebracht voor de stuurdraad. Deze dient te zijn gemarkeerd om aan te geven dat de twee voedingsbronnen in de kachel aanwezig kunnen zijn. Daar waar stuurdraden afzonderlijk van het uiteindelijke subcircuit van de kachel zijn geïnstalleerd, dienen ze te worden beschermd en dubbel te worden geïsoleerd. Bovendien moeten ze hun eigen, integrale continuïteitsaardingsgeleider te bevatten.

Extra aardingsleiding

Indien een extra aardingsleiding noodzakelijk is, dan is de aardingsgeleider in het stroomsnoer bedoeld om de extra aansluiting te verschaffen (zie richtlijn 547-03-05, 16 _oo editie van de bedradingrichtlijnen van de IEE).

De convector is ontworpen voor montage aan de wand met behulp van de meegeleverde wandbeugel. De convector dient alleen rechtopstaand te worden gebruikt – zie afbeelding 1.

Alle modellen zijn waterafstotend volgens richtlijn IPX4 en kunnen worden gebruikt in badkamers, maar niet in de directe nabijheid van badkuipen, douches, wateraansluitingen, wasbakken of zwembaden.

Controleer of het voltage van de voeding overeenkomt met die aangegeven op de convector voordat u hem aansuit.

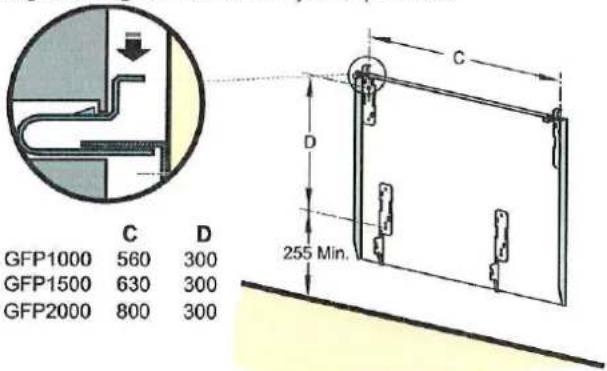

Montage aan wand

BELANGRIJK – De met het apparaat meegeleverde wandbeugel dient te worden gebruikt. De convector moet zodanig worden geplaatst zodat de minimale afstand rond de convector in acht wordt genomen – zie afbeelding 1.

Plaats de convector NIET direct onder een vast stopcontact of aansluiting.

1. Verwijder de montagesteun van de achterzijde van de convector door de veervergrendeling in te drukken aan de bovenzijde van elke steun – zie afbeelding 2.
2. Bevestig de wandsteun stevig tegen de wand door middel van de vier aanwezige schroefopeningen.
3. Plaats de convector op de wandsteun en schuif de lagere openingen aan de achterzijde op de steun.
4. Til de convector omhoog totdat deze rechtop hangt en druk de convector op de steun om hem op de vergrendeling aan de bovenzijde te plaatsen.

GFP1000 560 300 GFP1500 630 300 GFP2000 800 300 C D D 255 Min.

Gebruik

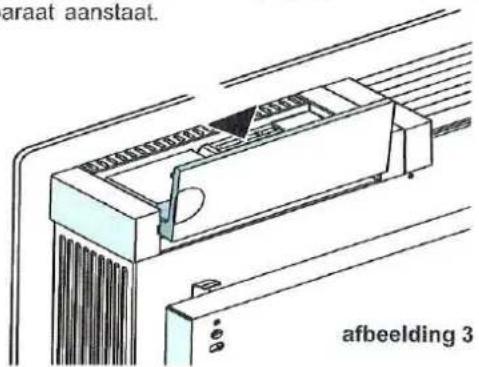

Aanzetten van de convector (zie afbeelding 3)

De bedieningsonderdelen bevinden zich aan de rechterbovenzijde van het apparaat. Open klep voor toegang tot bedieningsonderdelen - zie afbeelding 3.

De knop met '♂' is voor het bedienen van de stroomtoevoer naar de elektronische thermostaat. Een indicatielampje naast de knop '♂' geeft aan wanneer het apparaat aanstaat.

araat aanstaat. afbeelding 3

Instellen van de gewenste temperatuur (zie afbeelding 4)

De convector is uitgerust met een instelbare thermostaat, zodat de kamertemperatuur kan worden ingesteld door de schuifregelaar desgewenst aan te passen. De minimumstand '!' is een kamertemperatuur van ongeveer 5 graden Celsius en kan worden gebruikt ter bescherming tegen vorst. De stand 'MAX' is een kamertemperatuur van ongeveer 30 graden Celsius. Het symbool ' ' licht op wanneer de elementen aan het verwarmen zijn.

Zet de convector aan door middel van de knop '∅' en schuif de thermostaat in de gewenste positie. Zodra de temperatuur in de kamer het gewenste niveau heeft bereikt, wordt het vermogen naar de elementen verminderd. De convector behoudt dan de kamertemperatuur op het ingestelde niveau.

LET OP – Als uw convector niet aangaat met de schuifthermostaat in een lage stand, dan kan dit zijn omdat de kamertemperatuur hoger is dan de thermostaatstand.

Achtergrondtemperatuur

Als de convector wordt gebruikt in combinatie met een extern programmeerapparaat met een achtergrond-/setbackinstelling, dan werkt de convector automatisch met een kamertemperatuur die 5 graden Celsius lager is dan de stand van de thermostaat als het programma in achtergrond-/setbackmodus is.

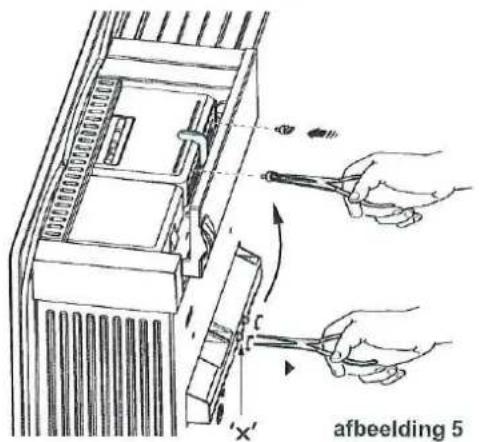

Begrenzen van de thermostaatinstelling

Voordat het product wordt gemonteerd aan de wand, kan de installateur wellicht de schuifregelaar voor het instellen van de warmte voor de gebruiker willen beperken. Dit gebeurt door de twee plastic pinnen te verwijderen (zie 'x' in afbeelding 5) aan de achterzijde van de thermostaat met behulp van een nijptang en ze in de openingen van uw voorkeur te steken om het bewegen van de schuifregelaar te beperken.

afbeelding 5

Informatie voor de installateur Testmodus

Als de convector is verbonden via een systeem met een stuurdraad, kan de installateur met de testmodus controleren of de convector op juiste wijze reageert op het binnenkomende signaal van de stuurdraad.

Voordat u de convector aanzet, plaatst u de schuifthermostaat in de stand 'MAX'. Daarna houdt u de knop ' ' ingedrukt terwijl u hem aanzet.

Het apparaat bevindt zich gedurende 4 minuten in de testmodus. Tijdens deze testfase zal het oplichtende symbooltje ' ' de status van de stuurdraad aanduiden:

LAMPJE

MODUS

STUURDRAAD

Lampje aan -	AAN
Lampje uit -	UIT
Lampje knippert snel ongeveer elke 0,1 sec -	VORST
Lampje knippert traag ongeveer elke 0,5 sec -	SETBACK

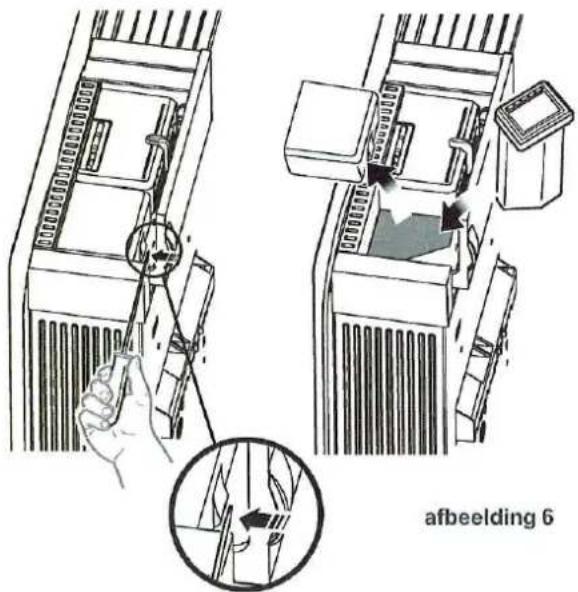

Accessoires

Extra accessoires zijn verkrijgbaar voor gebruik in combinatie met deze convector. Raadpleeg de afzonderlijke handleiding voor meer informatie over het gebruik van elke accessoire.

Trek de stekker van de convector uit het stopcontact voordat u een gebruiksmodule aanbrengt.

Om een module in te voegen moet de beschermende klep aan de rechterzijde van de thermostaat aan de achterzijde van de convector eerst worden verwijderd. Steek een schroevendraaier met een platte kop in de zijkant van de klep en losmaken uit de convector – zie afbeelding 6.

Haal de klep uit de convector, waarna het compartiment voor de module zichtbaar is.

Breng de accessoire in de opening aan en zorg ervoor dat deze goed op haar plek zit – zie afbeelding 6.

Doe de stekker van het apparaat in het stopcontact en zet het aan.

afbeelding 6

Veiligheid - Bescherming tegen ververhitting

Voor uw veiligheid is dit apparaat uitgerust met een temperatuurszekering. Als het product onverhoopt oververhit raakt, voorkomt de zekering uitzonderlijk hoge temperaturen van het product door de voeding naar de convector uit te schakelen. Zodra de convector is afgekoeld, stelt deze zichzelf automatisch opnieuw in en gaat een automatische cyclus van uit en aan in totdat de oorzaak van de oververhitting is verwijderd.

Reiniging

WAARSCHUWING – HAAL ALTIJD DE STEKKER UIT HET STOPCONTACT VOOR REINIGING VAN DE CONVECTOR. Voordat u met het reinigen begint, trekt u de stekker van de convector uit het stopcontact en laat u hem afkoelen. Haal de stekker van het apparaat uit het stopcontact. De buitenzijde kan worden gereinigd door deze af te doen met een zachte, vochtige doen. Maak hem dan droog. Gebruik geen bijtende schoonmaakpoeders of polijstmiddel voor meubelstukken, aangezien deze de afwerking van het oppervlak kunnen beschadigen.

Om de convector van de wandsteun te halen voor reiniging of herinrichting, drukt u de veervergrendeling van beide steunen in (zie afbeelding 2) en kantelt u hem voorwaarts.

Recyclen

Voor elektrische producten verkocht binnen de Europese Unie.

Na het verstrijken van de levensduur van elektrische producten mogen ze niet samen met het huishoudelijke afval worden weggegooid. Recycle het product als de faciliteiten aanwezig zijn. Neem contact op met uw plaatselijke overheidsinstanties of de

winkelier voor meer informatie over recyclen in uw land.

Klantenservice

Voor service of reparatie of voor het kopen van reserveonderdelen kunt u contact opnemen met de leverancier waar u het apparaat heeft gekocht of u kunt het servicenummer voor uw land bellen dat op de garantiekaart vermeld staat.

Retourneer een defect product niet onmiddellijk. Dit kan verlies of beschadiging veroorzaken of tot vertraging leiden in het verlenen van een bevredigende service.

Bewaar uw aankoopbon als bewijs van aankoop.

RX TI 24 24 uur-programmeercassette

1. Beschrijving

Met de programmeercassette kunt u in een periode van 24 uur max. 4 verschillende tijdblokken vastleggen waarin het verwarmingstoestel ingeschakeld wordt. De programmeercassette kan individueel m.a.w. voor één verwarmingstoestel of serieel m.a.w. voor een groep verwarmingstoestellen (bijvoorbeeld voor een wooneenheid) gebruikt worden.

Bij serieel gebruik wordt een verwarmingstoestel met de programmeercassette uitgerust. Dit toestel is dan het zogenaamde „piloottoestel”. Bij de elektrische schakeling (weergegeven in de montagehandleiding van het verwarmingstoestel) worden de op het piloottoestel ingestelde tijdfuncties naar nageschakelde verwarmingstoestellen (slave toestellen) overgedragen. Het op het piloottoestel ingestelde verwarmingsprogramma (tijdblokken voor aan/uit) wordt dus ook op alle slave toestellen uitgevoerd.

2. Inbouw

Schakel het verwarmingstoestel uit. Verwijder de afdekking, bijvoorbeeld met het vlakke deel van een schroevendraaier. Schulf de cassette tot aan de aanslag in de opening. Indien nodig kan de cassette met de bijgeleverde schroef tegen een onbevoegd wegnemen beveiligd worden.

De toets PROG indrukken. Het symbool "klok" verschijnt links boven in het display en de uurcijfers knipperen. Met de toetsen ▲▼ kunt u de uurtijd instellen, met ENTER bevestigen. Ga met de minuteninstelling op dezelfde wijze tewerk en. Bevestig dit met ENTER.

00:00 MODE PROG ▲ ▼ ENTER

4. Bedrijfsmodus Manueel in- en uitschakelen

Het verwarmingstoestel inschakelen (de controlelamp licht op). De MODE toets indrukken tot MAN ON verschijnt. Het toestel is ingeschakeld. Wilt u het toestel uitschakelen dan drukt u opnieuw op MODE. MAN OFF verschijnt. Het toestel is uitgeschakeld.

14:00 MAN ON OFF MODE PROG ▲ ▼ ENTER

5. Bedrijfsmodus Automatisch

Het verwarmingstoestel inschakelen. De toets PROG twee keer indrukken. In het display verschijnt P1 ON en de uurcijfers knipperen. Met de toetsen ▲▼ kunt u de uurtijd instellen, met ENTER bevestigen. Ga met de minuteninstelling op dezelfde wijze te werk en bevestig dit met ENTER.

Opmerking: de minuten kunnen alleen in stappen van 10 minuten ingesteld worden!

In het display verschijnt nu P1 OFF. Stel nu de gewenste uitschakeltijd in en bevestig met ENTER. Daarmee is het

programma P1 ingesteld. Nu verschijnt P2 m.a.w. er kan een andere inschakelduur geprogrammeerd worden. Op dezelfde wijze kunnen ook de

ON P1 :00 AUTO MODE PROG ▲ ▼ ENTER

programma's P3 en P4 ingesteld worden. Om de instelling vroeglijdig te verlaten drukt u op de toets PROG. Alle reeds ingestelde waarden blijven behouden.

Om te verzekeren dat de ingestelde programma's uitgevoerd worden moet de programmeerdiskette zich in de bedrijfsmodus Automatisch AUTO bevinden. De bedrijfsmodus wordt met de toets MODE geselecteerd

6. Instelling toetsenblokkering

Druk na elkaar op ENTER en MODE. De toetsen moeten binnen 1 seconde van elkaar ingedrukt worden. Op het display verschijnt het symbool voor de sleutel. Alle toetsenfuncties zijn vergrendeld. Wanneer de toetsencombinatie herhaald wordt, wordt de blokkering geannuleerd.

0 14:00 MODE PROG ENTER

7. Bedrijfsmodus ADVANCE

In de bedrijfsmodus ADVANCE kunt u het verwarmingstoestel inschakelen, dus voordat het voorziene starttijdpunt bereikt is.

Voorbeeld: Het is 14:00 uur. U hebt een inschakelduur van 17.00 tot 19.00 geprogrammeerd, maar u wilt het verwarmingsbedrijf onmiddellijk starten. Het toestel bevindt zich in de modus AUTO. Houd de toets 3 seconden ingedrukt

▲. ADVANCE verschijnt in

ON 14:00 ADVANCE AUTO MODE PROG ▲ ▼ ENTER

het display. Het apparaat wordt nu tot het einde van de geprogrammeerde tijd (dus tot 19:00 uur) ingeschakeld; Wanneer het oorspronkelijk geprogrammeerde inschakeltijdstip (17:00 uur) bereikt wordt, gaat ADVANCE in het display uit. De ADVANCE functie kan op elk gewenst ogenblik manueel gewist worden. Daarvoor op de toets ▼ drukken.

RX PW 1 7 dagen-programmeercassette

1. Beschrijving

Met de programmeercassette kunt u de werkdagen maandag tot vrijdag evenals voor het weekend zaterdag en zondag telkens max. 4 verschillende tijdblokken vastleggen waarin het verwarmingstoestel ingeschakeld wordt. De programmeercassette kan individueel m.a.w. voor een verwarmingstoestel of serieel m.a.w. voor een groep verwarmingstoestellen (bijvoorbeeld voor een wooneenheid) gebruikt worden.

Bij serieel gebruik wordt een verwarmingstoestel met de programmeercassette uitgerust. Dit toestel is dan het zogenaamde "piloottoestel". Bij de elektrische schakeling (weergegeven in de montagehandleiding van het verwarmingstoestel) worden de op het piloottoestel ingestelde tijdfuncties naar nageschakelde verwarmingstoestellen (slave toestellen) overgedragen. Het op het piloottoestel ingestelde verwarmingsprogramma (tijdblokken voor aan/uit) wordt dus ook op alle slave toestellen uitgevoerd.

2. Inbouw

Schakel het verwarmingstoestel uit. Verwijder de afdekking, bijvoorbeeld met het vlakke deel van een schroevendraaier. Schuif de cassette tot aan de aanslag in de opening. Indien nodig kan de cassette met de bijgeleverde schroef tegen een onbevoegd wegnemen beveiligd worden.

De toets PROG indrukken. Het symbool "uur" verschijnt links boven in het display en de cijfers van

het uur knipperen. Met de toelsen ▼▲ kunt u het uur instellen, en met ENTER bevestigen. Ga met de instelling van de minuten op dezelfde wijze tewerk en bevestig dit met ENTER.

De weekdagindicator ▶ knippert. De weekdag met de toetsen ▼ ▲ selecteren en met ENTER bevestigen.

M Maandag T Dinsdag F Vrijdag S Zaterdag

00 MAN OFF MODE PROG ▲ ▼ ENTER

W Woensdag T Donderdag S Zondag

4. Bedrijfsmodus Manueel in- en uitschakelen

Het verwarmingstoestel inschakelen (de controlelamp licht op). De MODE toets indrukken tot MAN ON verschijnt. Het toestel is ingeschakeld. Wilt u het toestel uitschakelen dan drukt u opnieuw op MODE. MAN OFF verschijnt. Het toestel is uitgeschakeld.

14:00 MAN ON OFF MODE PROG ▲ ENTER

5. Bedrijfsmodus automatisch

Het verwarmingstoestel inschakelen. Eerst worden de weekdagen maandag tot vrijdag ingesteld. De toets PROG twee keer indrukken. In het display knipperen de indicatie P1 ON, en de cijfers van het uur. Met de

toetsen ▼▲ kunt u het uur instellen, en met ENTER bevestigen. Met de instelling van de minuten op dezelfde wijze te werk en bevestig dit met ENTER.

Opmerking: de minuten kunnen alleen in stappen van 10 ingesteld worden!

ON P1 :00 AUTO MODE PROG ▲ ▼ ENTER

In het display verschijnt nu P1 OFF. Stel nu de

gewenste uitschakeltijd in en bevestig met ENTER. Daarmee is het programma P1 ingesteld. Er verschijnt nu P2 m.a.w. er kan een andere inschakeltijdsduur geprogrammeerd worden. De programma's P3 en P4 kunnen nog op dezelfde wijze ingesteld worden.

Na het bevestigen van de indicatie P4 OFF gaat het programma naar de instelmodus voor de twee weekenddagen zaterdag en zondag. De tijdblokken worden op dezelfde wijze als voor de weekdagen ingesteld. De pijlen rechts in het display geven aan welke dagen op dat ogenblik ingesteld worden.

Om de instelprocedure voortijdig te verlaten, drukt u op de toets PROG. Alle reeds ingestelde waarden blijven behouden.

Om te verzekeren dat de ingestelde programma's uitgevoerd worden moet de programmeercassette zich in de automatische bedrijfsmodus AUTO bevinden. De bedrijfsmodus wordt met de toets MODE geselecteerd.

6. Instelling toetsenblok

Druk na elkaar op ENTER en MODE. De toetsen moeten binnen 1 seconde van elkaar ingedrukt worden. Op het display verschijnt het symbool voor de sleutel. Alle toetsenfuncties zijn vergrendeld.

Wanneer de toetsencombinatie herhaald wordt, wordt de blokkering geannuleerd.

0→ 14:00 M T W T F S S MODE PROG ▲ ▼ ENTER

7. Bedrijfsmodus ADVANCE

In de bedrijfsmodus ADVANCE kunt u het verwarmingstoestel inschakelen, dus voordat het voorziene starttijdpunt bereikt is.

Voorbeeld: Het is 14:00 uur. U hebt een inschakelduur van 17.00 tot 19.00

ON 14:00 ADVANCE AUTO MODE PROG ▲ ▼ ENTER M T W T F S S

geprogrammeerd, maar u wilt het verwarmingsbedrijf onmiddellijk starten. Het toestel bevindt zich in de modus AUTO. Houd de toets 3 seconden ingedrukt ▲. ADVANCE verschijnt in het display. Het apparaat wordt nu tot het einde van de geprogrammeerde tijd (dus tot 19:00 uur) ingeschakeld; Wanneer het oorspronkelijk geprogrammeerde inschakeltijdstip (17:00 uur) bereikt wordt, gaat ADVANCE in het display uit.

De ADVANCE functie kan op elk gewenst ogenblik manueel gewist worden. Daarvoor op de toets ▼ drukken.

RX TI RB aflooptimer

Beschrijving

Met de aflooptimer kan het verwarmingstoestel tijdens een vast ingestelde duur ingeschakeld worden. Afhankelijk van de voorinstelling schakelt het apparaat na afloop van de ingestelde tijd uit (standaard bedrijf- of gaat naar een andere bedrijfsmodus (comfortbedrijf). De instelling is van 0,5 uur tot 4 uur mogelijk (in intervallen van 0,5 uur).

Bedrijfsmodus standaard

Direct na het indrukken van de starttoets wordt het verwarmingstoestel tijdens een vooringestelde tijd ingeschakeld. De kamertemperatuur wordt in overeenstemming met de instelling van de thermostaat op het verwarmingstoestel geregeld. Na afloop van de ingestelde tijd schakelt de timer het verwarmingstoestel uit. Indien nodig kan het programma opnieuw met de starttoets geactiveerd worden.

Bedrijfsmodus comfort

Direct na het indrukken van de starttoets wordt het verwarmingstoestel tijdens een vooringestelde tijd ingeschakeld. De kamertemperatuur wordt in overeenstemming met de instelling van de thermostaat op het verwarmingstoestel geregeld. Na afloop van de ingestelde tijd gaat de timer naar het dalingsbedrijf en daalt de op de thermostaat ingestelde kamertemperatuur voor de volgende 24 uur met 5°C. Opnieuw na afloop van deze 24 uur wordt het vorstbeschermingsbedrijf actief. De thermostaat van het verwarmingstoestel regelt de kamertemperatuur in het bereik 5°C. Deze instelling blijft behouden.

Instelling van de timer

Voor de inbouw van de aflooptimer is de instelling van de verwarmingsduur en de bedrijfsmodus noodzakelijk. Aan de onderkant van de cassette zijn daarvoor in de uitsparing vier miniatuurschakelaars aangebracht.

Instelling op de bedrijfsmodus standaard

Selecteer een verwarmingstijd en stel de miniatuurschakelaars volgens de tabel in.

Instelling op de bedrijfsmodus comfort

Plaats de schakelaar 1 naar boven. Selecteer een verwarmingstijd en stel de miniatuurschakelaars dienovereenkomstig in.

Schakel het verwarmingstoestel uit. Verwijder de afdekking,

bijvoorbeeld met het vlakke

deel van een

schroevendraaier. Schuif de

cassette tot aan de aanslag

in de opening. Indien nodig

kan de cassette met de

bijgeleverde schroef tegen

een onbevoegd wegnemen

beveiligd worden.

Inbedrijfstelling

Schakel het verwarmingstoestel in en zet de thermostaat op de

gewenste temperatuur.

Druk op de starttoets. Het toestel wordt nu voor de ingestelde

tijdsduur (in de gewenste

bedrijfsmodus) bedreven.

Tijdens de ingestelde tijd licht de controlelamp op.

Bedrijf in de bedrijfsmodus standaard

Na afloop van de ingestelde tijd schakelt het toestel uit. Door de starttoets in te drukken kan het programma opnieuw gestart worden.

Wanneer u het ingestelde programma vroegtijdig wilt beëindigen druk dan op de starttoets. Het apparaat wordt uitgeschakeld.

Bedrijf in de bedrijfsmodus comfort

Na afloop van de ingestelde tijd schakelt de timer automatisch de thermostaat naar een met 5°C verminderde temperatuur (dalingstemperatuur) om. Het verwarmingstoestel regelt deze temperatuur dan gedurende nog eens 24 uur.

Na afloop van deze 24 uur schakelt de timer de thermostaat naar de vorstbeschermingstemperatuur ca. 5°C (vorstbeschermingsbedrijf).

Door de starttoets in te drukken kan naar de volgende bedrijfsmodus gesprongen worden.

Dus bij wijze van voorbeeld van het normale bedrijf naar het dalingsbedrijf, van het dalingsbedrijf naar het

vorstveiligheidsbedrijf, van het vorstveiligheidsbedrijf opnieuw naar het normale bedrijf.

DE - Garantie

NL-Garantie Voor dit apparaat gelden de in het koopland uitgegeven garantievoorwaarden. Details deelt UUw dealer, waar U het apparaat heeft gekocht, op aanvraag altijd mee. De gebruikmaking van garantievergoedingen vereist het overleggen van het koopbewijs en de nakoming van de garantiertermijn. De garantieelarm vervalt, wanneer het apparaat werd beschafigd, niet juist werd gebruikt of onbeveegde ingrepen werden uitgevoerd.

1. Garantiebewijs
2. Garantieperiode (in jaren)
3. Model(len)
4. Aankoopdatum
5. Stempel & handtekening
   winkelies
6. Storingen & gebreken
7. Telefoonnummer & adres

DK

1. Garantikort
2. Garantiperiode (i år)
3. Model(ler)
4. Købsdato
5. Detailhandlers stempel &
   underskrift
6. Fejl/defekt
7. Kontaktnummer & -adresse

SE
