BEDIENUNGSANLEITUNG CS5 COMFORT EWT

Modell: CS 5 COMFORT

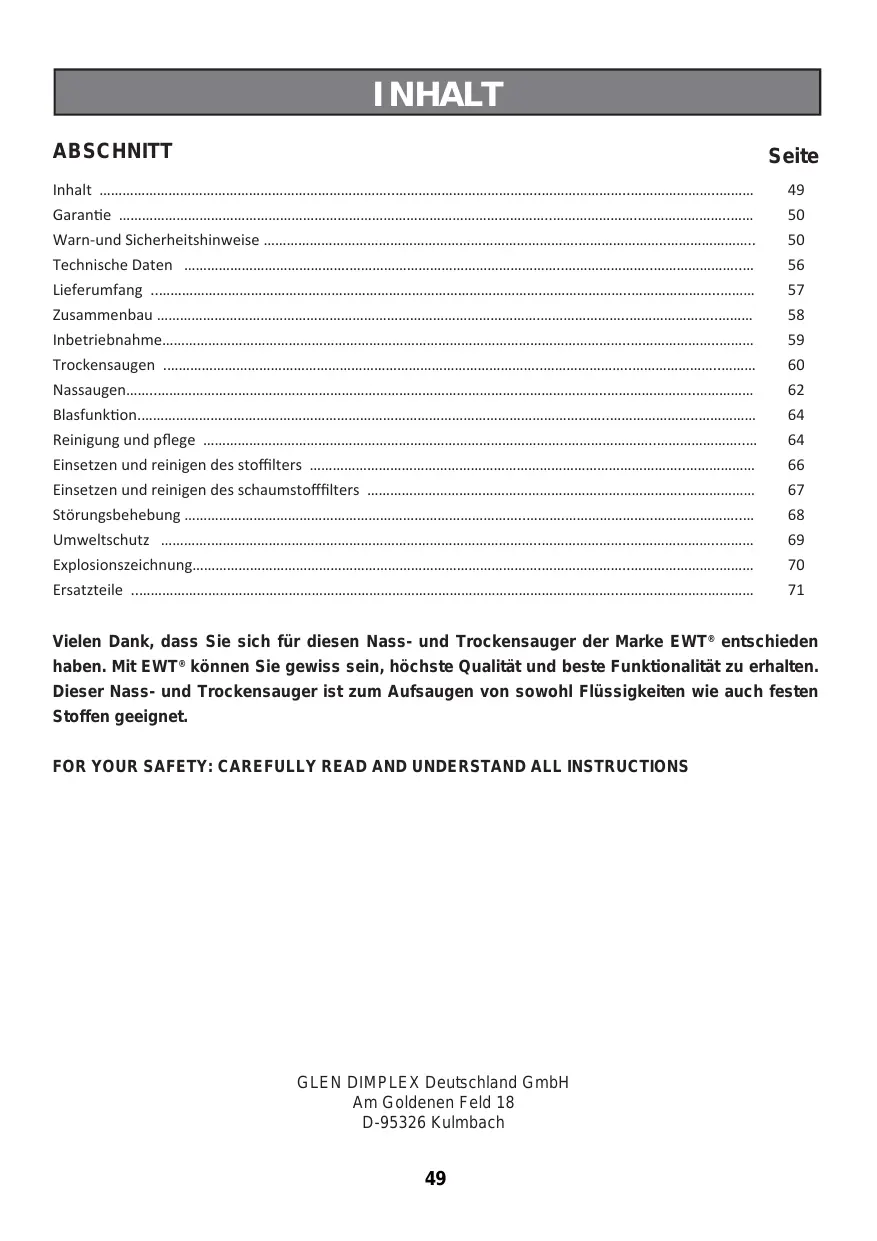

INHALT

ABSCHNITT

Seite

Inhalt 49
Garantie 50
Warn-und Sicherheitshinweise 50
Technische Daten 56
Lieferumfang 57
Zusammenbau 58
Inbetriebnahme 59
Trockensaugen 60
Nassaugen 62
Blasfunktion 64
Reinigung und pflege 64
Einsetzen und reinigen des stoffilters 66
Einsetzen und reinigen des schaumstofffilters 67
Störungsbehebung 68
Umweltschutz 69

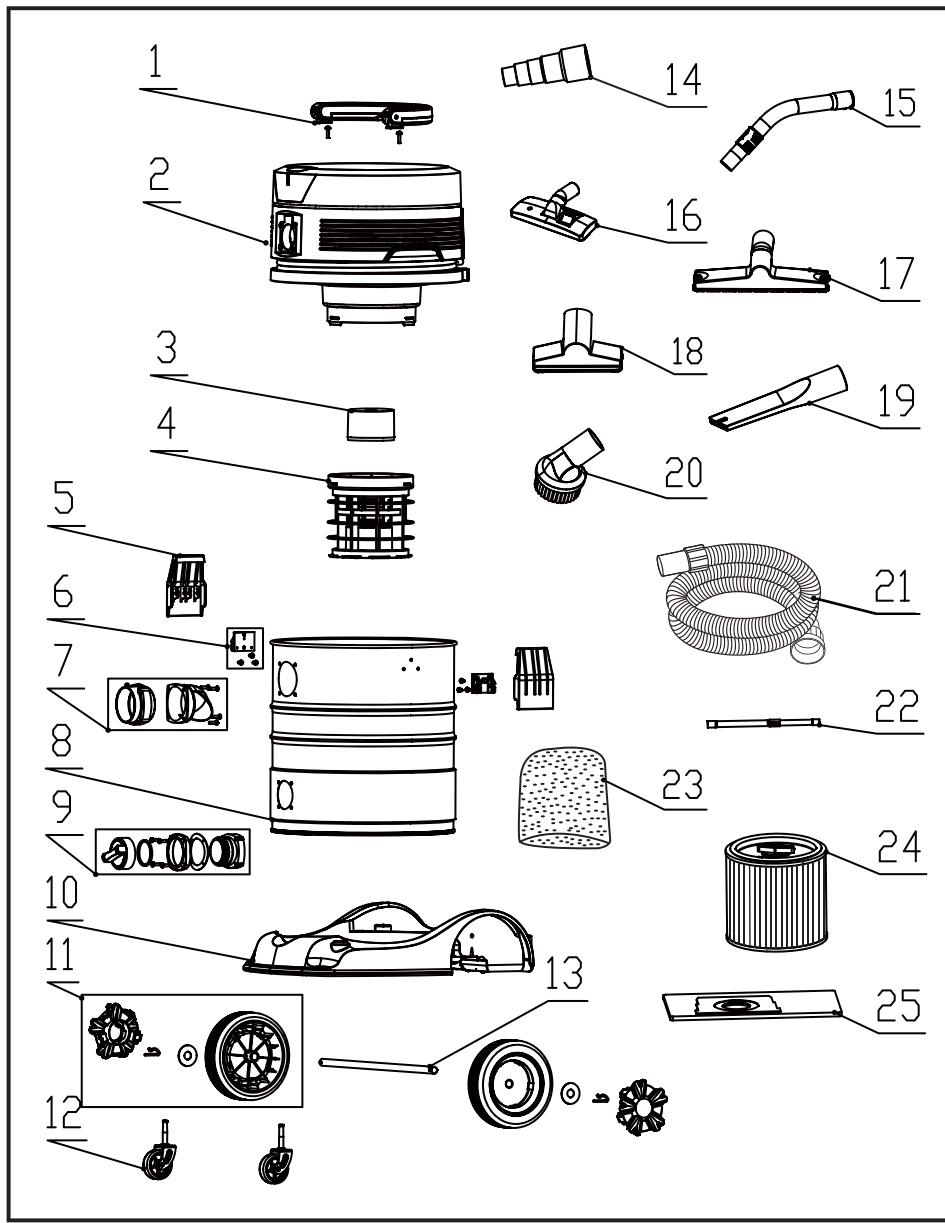

Explosionszeichnung 70
Ersatzteile 71

Vielen Dank, dass Sie sich für diesen Nass- und Trockensauger der Marke EWT entschieden haben. Mit EWT können Sie gewiss sein, hochste Qualität und Beste Funktionalität zu erhalten. Diese Nass- und Trockensauger ist zum Aufsagen von sowohl Flüssigkeiten wie auch festen Stoffen geeignet.

FOR YOUR SAFETY: CAREFULLY READ AND UNDERSTAND ALL INSTRUCTIONS

GLENDIMPLEXDeutschlandGmbH

Am Goldenen Feld 18

D-95326 Kulmbach

GARANTIE

Die Geräte der EWT®-Reihe sind langlebig und leistungsstark. Auf diesen EWT® Nass- und Trockensauger gilt bei Normalgebrauch eine Garantie von zwei (2) Jahren ab Kaufdatum. Aus dieser Garantie ausgeschlossen sind Schäden, die direkt oder indirect auf übermögen, missbrächlichen oder fehlerhaften Gebrauch, Fahrlösigkeit, Unfälle, unzulösige Reparaturen oder Umbauten oder mangelhafte Wartung und Instandhaltung zurückzuführen sind.itte bewahren Sie den Kassenzettel bzw. die Rechnung als Kaufbeleg auf.

Wir garantieren die Erhaltlichkeit der für die Gerätewartung notwendigen Ersatzteile für mindestens fünf (5) Jahre nach Produktionsende.

Beim Gerätezubehör handelt es sich um Verschleißteile, deren Garantie auf einen (1) Monat begrenzt ist.

WARN-UND SICHERHEITSHINWEISE

WICHTIGE SICHERHEITSHINWEISE

Lesen Sie vor Inbetriebnahme des Geräts die gesamte Bedienungsanleitung aufmerksam durch.

Verwenden Sie ausschließlich von EWT® empfohlenes Zubehör, um Schäden am Gerät vorzubeugen. Dieses Gerät ist nur für den Hausgebrauch bestimmt.

Lieber Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein Gerät unserer

Marke entschieden haben.

IWICHTIG! BITTE LESEN SIE DIESE BEDIENUNGSANLEITUNG AUFMERKSAM UND BEACHTEN SIE ALLE WARN- UNDSICHERHEITSHINWEISE. VERWENDEN SIE DAS GERÄT NURVORSCHRIFTS- UND BESTIMMUNGSGEMÄSS. ANDERNFALLSKANN DIE GARANTIE ERLöschen UND DIE GEFAHR VON SACHUND/ODER PERSONENSCHÄDEN BESTEHEN. BEWAHREN SIE

DIESSE BEDIENUNGSANLEITUNG FÜR DEN SPÄTEREN BEDARF GUT AUF.

ALLGEMEINEWARN- UNDSICHERHEITSHINWEISE

• Dieses Gerät entspricht den geltenden Sicherheitsnormen für Elektrogerte. Dennoch kann es bei fehlerhaftem Gebrauch zu Sach- und Personenschäden kommt. Lesen Sie vor Inbetriebnahme des Geräts diese Bedienungsanleitung aufmerksam und vollständig durch. Bewahren Sie Bedienungsanleitung, Garantieschein, Kaufbeleg und, wenn möglich, auch die Verpackung auf.
• Dieses Gerät ist ausschließlich für den Einsatz im Privatbereich und für den vorgesehenen Zweck ausgelegt. Das Gerät eignet sich nicht für die gewerbliche Nutzung. Verwenden Sie das Gerät nicht im Freien (sofern es nicht speziell für den Einsatz im Freien konzipiert ist). Setzen Sie das Gerät keiner Hitzeeinwirkung, direkter Sonneneinstrahlung oder sehr hoher Feuchtigkeit (z. B. Regen) aus. Tauchen Sie das Gerät nicht in Flüssigkeiten und beachten Sie, dass bei Bedierung mit nassen oder feuchten Händen Stromschlaggefahr bestehen kann. Stecken Sie das Gerät sofort aus, wenn der Motorblock feucht oder nass geworden ist. Stellen Sie das Gerät nicht in Wasser.
• Dieser Nass- und Trockensaugerarf nur in Wohnräumen eingesetzt und gelagert werden.
• Mit dem Gerät)dürfen keine gesundheitsgeführrdenden Stoffe und keine brennbaren Flüssigkeiten aufgesaugt werden.
• Halten Sie Ihr Gesicht (insbesondere Augen, Ohren usw.) von den Saugöffnungen fern. Richten Sie das Saugrohr niemals auf Menschen oder Tiere.
• Verwenden Sie das Gerät nur für Zwecke, für die es vorgesehen ist.

Eine anderweitige Verwendung geschieht auf eigene Gefahr und ist möglicherweise gefährlich.

• Verwenden Sie das Gerät nur sachgemäß und setzen Sie es nicht unbeaufsichtigt laufen.
• Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die auf nicht bestimmungsgemäß Verwendung oder fehlerhafte Bedienung zurückgeben.
• Das Gerätarf nur an 230 V Wechselstrom angeschlossen werden. Die Steckdose sollte mit einer 16-Ampere-Sicherung abgesichert sein. Achten Sie zu ihrer eigenen Sicherheit daraufuf, dass das Stromnetz mit einem Fehlerstromschutzschalter (FI) geschichert ist.
• Prüfen Sie vor dem Einsatz des Geräts, ob ein passender Staubbeutel richtig im Gerät eingesetzt ist. Nicht passende oder nicht richtig eingesetzte Staubbeutel können Funktionstörungen am Gerät hervorrufen und zum Erlöschen der Garantie führen.
• Lassen Sie beschädigte Netzkabel unverzüglich vom Hersteller, einem zugelassenen Kundendienstzentrum oder einer qualifizierten Fachkraft austauschen, um Gefahren zu vermeiden.
• Keine Asche, glühende Kohlen o. Ä., größere Glasscherben und spurze Gegenstände aufsaugen.
• Verwenden Sie das Gerät nicht zum Saugen von Tonerstaub, der z. B. bei Druckern oder Kopierern verwendet wird, da er elektrisch leitfähig sein kann. Außendem wird er eventuell vom Filtersystem des Nass/Trockensaugers nicht vollig ausgefiltert und kann so über das Geblase wieder in die Raumluft gelangen.
• Verwenden Sie das Gerät niemals zum Saugen von Asbest oder Asbeststaub.
• Keine entflammbaren oder giftigen Flüssigkeiten wie Benzin, Öl, Säuren oder sonstige flüchtige Substanzen aufsaugen.

• Keine Flüssigkeiten mit einer Temperatur von mehr als 60^ und keine giftigen oder brennbaren Stäube aufsagen.

• Gerät niemals auf die Seite legen. Achten Sie besonderss bei der Arbeit auf Treppen daraufuf, dass das Gerät aufrecht und stabil stehen.

• Nach Gebrauch sowie vor dem Reinigen und dem Wechseln von Filter und Zubehör stets den Netzsteckerziehen.
• Reparaturen an Elektrogeräten sind nur von Fachkräften durchzuführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
• Gerät nicht direkt geben bereits Öfen oder Heizkörpern aufbewahren.
• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben. Kinder nicht mit dem Gerät spielten halten. Reinigung und Wartung des Gerätsarf nicht von Kindern ohne Aufsicht erfolgen.
• Schalten Sie das Gerät zum Reinigen oder Wegräumen immer aus undziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät für langere Zeit nicht genutzt wird. Ziehen Sie zum Ausstecken des Geräts niemals am Netzkabel, sondern nur am Netzstecker selbst. Nehmen Sie auch angebrachte Sonderzubehör wieder vom Gerät ab.
• Halten Sie das Gerät sauber. Verwenden Sie zum Reinigen keine Lösungsmittel oder Lösungsmittelhaltige Reiniger.
• Lassen Sie das Gerät nicht unbeaufsichtigt laufen. Schalten Sie das Gerät aus oderziehen Sie den Netzstecker aus der Steckdose (dazu nicht am Kabel, sondern am Steckerziehen), bevor Sie den Arbeitsbereich verlassen.

• Um Kinder vor den Gefahren elektrischer Haushaltsgeräte zu schützen, achten Sie darauf, dass das Kabel keine Stolpergebn für darstellt und Kinder keinen Zugang zum Gerät haben.

• Bedieren Sie das Gerät nicht, wenn Sie unter dem Einfluss von Medikamenten, Alkohol oder Drogen stehen, sich in medizinischer Behandlung befinden oder Müde sind.

• Überprüfen Sie das Gerät und das Netzkabel regelmäßig auf eventuelle Beschädigungen. Verwenden Sie das Gerät nicht weiter, wenn es beschädigt ist.
• Versuchen Sie niemals, das Gerät selbst zu reparieren. Wenden Sie sich für Reparaturen immer an einen zugelassenen Techniker. Lassen Sie beschädigte Kabel unverzüglich und ausschließlich durch den Hersteller oder einen qualifizierten Elektriker gegen ein Kabel des gleichen Typs austauschen, um der Gefahr von Stromschägen und Verletzungen vorzubeugen.
• Verwenden Sie nur Original-Ersatz- und Zubehörteile. Nicht zugelassene Teile oder fremdes Zubehör können Gefahrenquellen darstellen und die Garantie außer Kraft setzen.
• Kontrollieren Sie regelmäßig den Schwimmer.
• Wenn Sie an Ihr Gemäß einen Flüssigkeitsaustritt bemerken, Geräto fort abschalten und Netzsteckerziehen.
• Stellen Sie das Gerät niemals in Wasser. Achten Sie darauf, dass kein Wasser über das Gerät lauft.
• Beachten Sie bei der Entsorgung des Schmutzwassers die gesetzlichen Vorschriften.
• Bewahren Sie das Gerät an einem sicheren und trockenen Ort, außerhalb der Reichweite von Kindern auf.
• Beachten Sie insbesondere auch die nachstehenden „Speziellen Sicherheitshinweise".

Spezielle Sicherheitshinweise:

• Verwenden Sie das Gerät nicht zum Saugen von glühender Asche und spitzen oder scharfkantigen Objekten.
• Verwenden Sie das Gerät nicht in feuchten Räumen.
• Verwenden Sie das Gerät außer zum Sagen von Flüssigkeiten nicht ohne Staubbeutel und achtEN Sie immer daraufuf, dass der Staubbeutel richtig im Gerät eingesetzt ist.
• Achten Sie bei der Arbeit mit dem Gerät darauf, keine Haare, Kleidungsstücke oder Gliedmaßen von sich selbst oder anderen Personen in die Saumbürste oder die Saugdüse einzusaugen.
• Halten Sie das Gerät von Hitzequellen wie Heizungen, Herden usw. fern.

Hinweise zur Entsorgung:

• Dieses Gerät enthalt Elektro- und Elektronikkomponenten und darf nicht im normalen Hausmüll entsorgt werden. Beachten Sie bei der Entsorgung von Altgeräten unbedingt die örtlich geltenden Entsorgungsvorschriften.

Nutzung der Blasfunktion:

• Richten Sie den Luftstrom nur auf den Arbeitsbereich.
• Verwenden Sie das Gerät nicht als Luftzerstäuber.
• Richten Sie den Luftstrom niemals direkt auf Passanten oder umstehende Personen.
• Halten Sie Kinder vom Gerät fern.
• Tragen Sie bei der Arbeit eine Schutzbrille.

TECHNISCHE DATEN

Leistungsaufnahme	1000 W
Netzspannung	230 V ~ 50Hz
Behaltervolumen	30 L tank
Schlauchsystem	Ø35 mm
Schlauch	3,5 m
Kabel	6 m
Steckdose (Prise Confort)	Ja
Tankmaterial	Inox
Motortyp	Dual Core Motor
Blasfunktion	Ja
Kabelaufwicklung um den Motorblock	Ja
Zubehöraufnahme	Ja
Kombibürste 2 Positionen	1
Schrubberbürste	1
Polsterbürste	1
Bodendüse	1
Rundbürste	1
Teleskoprohr	1
Elektrowerkzeug-Adapter für alle Durchmesser (Ø35 mm)	1
Staubfilter	1 Papier-Staubbeutel (30L) 1 Kartuschenfilter ECO WELL, HEPA 13
Nassfilter	1 Schaumstofffilter

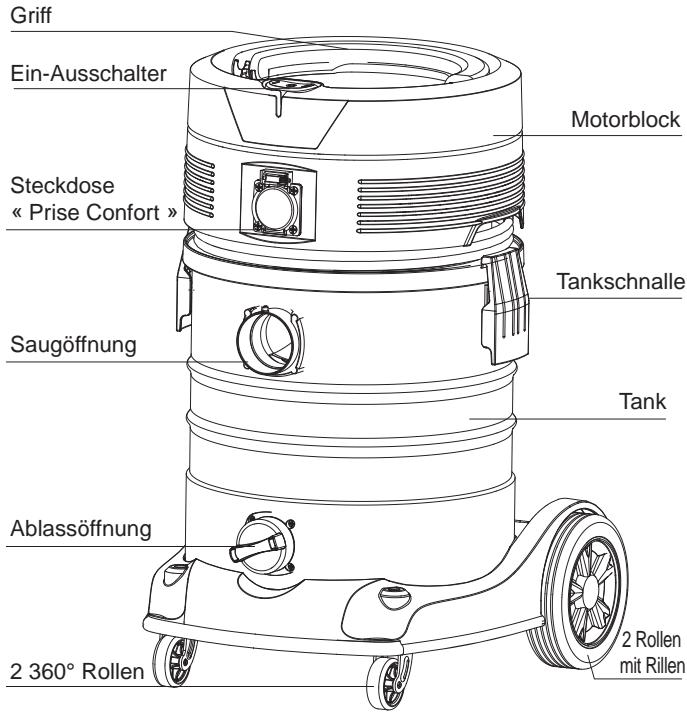

LIEFERUMFANG

D

E

G
L

P

Q
HINWEIS: Schlauch und Saugzubehör des Nass - und trockensaugers haben einen durchmesser von 35 mm.

Packen Sie den Inhalt des Kartons vorsichtig aus und prufen. Sie anhand der nachstehenden Übersicht, ob alle Teile mitgeliefert wurden.

A Nass- und Trockensauger 1

B Schlauc Anti-Crush 1

C Teleskoprohr 1

D Papier-Staubbeutel 1

E Schaumstofffilter 1

F Kartuschenfilter ECO WELL 1

G Nebenluftschieber 1

H Kombibürste 2 Positionen 1

I Elektrowerkzeug-Adapter fur 1

alle Durchmesse

Rollen 360^ 2

K GroBe Rollen mit Rillen 2

L Fugenduse 1

M Polsterbürste 1

N Rundbürste 1

O Schrubberbürste 1

P Bedienungsanleitung 1

Q Verriegelungssplint 工 _ 工 ^ 工 2

ZUSAMMENBAU

GENERAL ASSEMBLY

1. Vergewissem Sie sich, dass der Netzstecker gezogen ist (Abb. 1).
2. Öffnen Sie die 2 Tankschnallen, die den Motorblock auf dem Tank sichern (Abb. 2).
3. Hebien Sie den Motorblock nach oben ab (Abb. 3).
4. Nehmen Sie das gesamte Zubehör aus dem Tank (Abb. 4).
5. Drehen Sie den Tank um und stecken Sie die 2 Rollen ein. Achten Sie daraufuf, dass sie richtig einrasten (Abb. 5a).
6. Montage der 2 große Zahnräder; führen Sie die Stange, die die beiden Räder halt, an der Unterseite des Staubsaugers in die entsprechende Vorrichtung ein. Legen Sie eine Unterlegscheibe auf, dann die Rolle und anschließend eine weitere Unterlegscheibe auf die andere Seite der Rolle. Befestigen Sie das Ganze, indem Sie den Haken in die Öffnung auf der Stange einführen. Zum Schluss stecken Sie die orangefarbenen Radabdeckungen auf (Abb 5b.).
7. Setzen Sie zum Trockensaugen die im Lieferumfang enthaltenen Kartuschenfilter und Staubfilter ein (Abb. 6, Abb. 7).
8. Setzen Sie zum Nasssaugen den im Lieferumfang enthaltenen Schaumstofffilter ein (Abb. 8).
9. Setzen Sie den Motorblock des Staubsaugers wieder auf den Tank (Abb. 9).
10. Verschlieben Sie den Tank mit Hilfe der Tankschnallen, indem Sie sie zum Schlieben nach unter drücken (Abb. 10).
11. Stecken Sie das breitere Schlauchende in die Saugöffnung ein, die sich an der Seite des Tanks befindet (Abb. 11).
12. Verbinden Sie die gewünschten Zubehörteile mit dem Rohr (Veränderung) (Abb. 12).
13. Verwenden Sie den im Lieferumfang enthaltenen Nebenluftschieber (Abb. 13).
14. Schließen Sie das Elektrowerkzeug an der integrierten "Gerätesteckdose" des Staubsaugers an. Schließen Sie den Staubsauger an das Stromnetz an (Abb. 14).
15. Verstauen Sie das Zubehör nach Gebrauch und Reinigung des Gerätes in den entsprechenden Aufnahmen am Staubsauger.

A

B

Bild A: Positionen

Position "I": Ein

Position " : Das Einschalten erfolgt über das Elektrowerkzeug.

Position "O": Aus

Bild B: Integrierte Gerätesteckdose

Elektrowerkzeuge wie: Bohrmschinen, Sagen oder Schleifgeräte bis max. 2200 Watt können direkt an der integrierten Steckdose (21) am Staubsauger angeschlossen werden.

Steen Sie den Schlauch (Ø 35 mm) auf den Absaugstutzen des Elektrowerkzeugs (Verwenden Sie den mitgelieferten Adapter für Elektrowerkzeuge). Weitere passende Adapter erhalten Sie im Fachhandel oder Baumarkt).

Schlieben Sie das Elektrowerkzeug an der integrierten "Gerästeckdose" des Staubsaugers an. Schlieben Sie den Staubsauger an das Stromnetz an.

ACHTUNG:

Stecken Sie den Staubsauger nur an eine geerdete Steckdose mit einer Absicherung von 16 A an.

Schalten Sie das Elektrowerkzeug ein und halten es kurzzeitig mit higherer Drehzahl laufen. Der Staubsauger schaltet sich nach kurzer Zeit automatisch ein und saugt während dem Arbeiten Staub und Späne ab.

NACHLAUFAUTOMATIK

Nach dem Ausschalten des Elektrowerkzeugs lauft der Staubsauger eine Zeit nach und saugt die Maschine und den Saugschlauch von Staub und Spanen frei.

TROCKENSAUGEN

VOR BEGINN

ACHTUNG!

Lesen Sie vor Inbetriebnahme des Geräts den Abschnitt, Warnund Sicherheitshinweise und beachten Sie die Dort aufgeführten Hinweise.

Wichtig: Saugen Sie mit dem Gerät keine gefährlichen oder gesundheitsgeführenden Stoffe auf.

Bei Verwendung nicht passender Staubbeutel erlischt die Garantie. Zum Aufsagen feiner Stäube (Gips, Zement usw.) muss ein Kartuschenfilter sowie ein Feinstaubbeutel (als Zubehör erhältlich) verwendet werden. Sind diese nicht eingesetzt, konnen Staub und Schmutzpartikel in den Motor gelangen und dört Schäden verursachen. Bei Missachtung these Hinweises kann die Garantie erlösen.

1. Vergewissern Sie sich, dass der Netzstecker gezogen ist (Abb. 1).
2. Prufen Sie, ob der Kartuschenfilter sauber und trocken ist, bevor Sie mit dem Staubsaugen beginnen. Er muss mittig auf der Filterhalterung sitzen. Stecken Sie den Kartuschenfilter von oben auf den Filterkorb und verriegeln Sie ihn unter (Abb. 2).
3. Prufen Sie, ob der Filterbeutel den Schwimmerkäufig vollständig bedeckt und ob die Ränder des Filterbeutels richtig unter dem Gummiring liegen (Abb. 3).
4. Schieben Sie den Staubbeutel über die Saugöffnung im Tank und drücken Sieihn nach unten, bis er

sicher und fest sitzt. Achten Sie darauf, den Staubbeutel nicht zu beschädigen (Abb. 4).

1. Setzen Sie den Motorblock auf den Tank und schließen Sie die Tankschnallen (Abb. 5).
2. Stecken Sie das breitere Schlauchende in die Saugöffnung vorne am Tank ein und verriegeln Sie die Verbindung, indem Sie das eingesteckte Schlauchende nach rechts drehen. Stecken Sie die gewünschte Saugdüse und die benötigte(n) Verlängerung(en) auf den Schlauch. (Abb. 6)
3. Vergewissern Sie sich, dass der Ein-/Ausschalter des Geräts auf Position „Aus“ (Position „O“) gestellt ist, bevor Sie den Netzstecker in die Steckdose stecken. Stecken Sie den Netzstecker in eine Steck-dose (Abb. 7).
4. Schalten Sie das Gerät ein (Ein-/Ausschalter auf Position „Ein“ (Position „I“)) (Abb. 8).
5. Schalten Sie das Gerät nach dem Saugen wieder aus, indem Sie den Ein-/Ausschalter auf Position „Aus" (Position „O") stellen. Ziehen Sie den Netzstecker.

Prufen Sie regelmäßig den Staubbeutel und wechseln Sieihn, wenn er zu zwei Drittel gefüllt ist. Der Staubbeutel ist so konzipiert, dass nur Luft, aber kein Staub durch das Papier dringen kann. Gebrauchte Staubbeutel dürfen nicht wiederverwendet werden.

WICHTIG: Verwenden Sie den Staubbeutel nicht zum Aufsagen nasser oder scharfkantiger Objekte.

Der Filterbeutel aus dem Gerät genommen werden. Setzen Sie den Kartuschenfilter von oben in die Filterhalterung und verriegeln Sieihn an der Basis. Der Kartuschenfilter kann nach längerem Gebrauch ausgeklopft oder mit einem Pinsel gereinigt werden.

NASSSAUGEN

VOR BEGINN

ACHTUNG!

Lesen Sie vor Inbetriebnahme des Geräts den Abschnitt „Warnund Sicherheitshinweise" und beachten Sie die dort aufgeführten Hinweise.

Hinweis: Saugen Sie mit dem Gerät keine gefährlichen Stoffe auf.

1. Vergewissem Sie sich, dass das Gerät nicht mit dem Stromnetz verbunden ist. Prüfen Sie, ob der Tank sauber und staubfrei ist (Abb. 1).
2. Nehmen Sie den Staubbeutel und den Kartuschenfilter aus dem Gerät. Lassen Sie nur den Schaumstofffilter in der Filterhalterung eingesetzt. Setzen Sie den Motorblock auf den Tank und schlieben Sie die Tankschnallen (Abb. 2).

Verwenden Sie zum Sagen von Flüssigkeiten KEINEN Staubbeutel oder Kartuschenfilter.

1. Stecken Sie das breitere Schlauchende in die Saugöffnung vorne am Tank ein und verriegeln Sie die Verbindung, indem Sie das eingesteckte Schlauchende nach rechts drehen. Stecken Sie die gewünschte Saugdüse und die benötigte(n) Verlängerung(en) auf den Schlauch (Abb. 3).
2. Vergewissern Sie sich, dass der Ein-/Ausschalter des Geräts auf Position „Aus“ (Position „O“) gestellt ist, bevor Sie den Netzstecker in die Steckdose stecken (Abb. 4).

3. Schalten Sie das Gerät ein (Ein-/Ausschalter auf Position „Ein“ (Position „I“)) (Abb. 5). Schalten Sie das Gerät nach dem Saugen wieder aus, indem Sie den Ein-/Ausschalter auf Position „Aus“ (Position „O“) stellen. Ziehen Sie den Netzstecker.

4. Öffnen Sie nach jedem Gebrauch die Ablassschraube und leeren und trocknen Sie den Tank (Abb. 6).

ACHTUNG: Wenn Sie größere Flüssigkeitsmengen z. B. aus einem Spülbecken, einem Behälter o. Ä. saugen möchten, die Saugdüse nicht ganz eintauchen, sondern etwas über der Oberfläche halten, damit zusammen mit der Flüssigkeit auch Luft angesaugt werden kann. Das Gerät ist mit einem Schwimmer ausgestattet, der die Saugfunktion hemmt, sobald der Tank voll ist. Sie bemerken das Abschalten des Saugers daran, dass der Motor Schneller dreht. Schalten Sie in thisem Fall das Gerät sofort aus undziehen Sie den Netzstecker. Beachten Sie, dass der volte Tank sehr schwer sein kann. Nehmen Sie den Motorblock vom Tank ab und schütten Sie die aufgesaugte Flüssigkeit in einen geeigneten Behälter oder einen Abfluss. Anschließend konnen Sie den Motorblock wieder auf den Tank setzen und weitersaugen. Schalten Sie das Gerät nach dem Nasssaugen aus undziehen Sie den Netzstecker. Leeren Sie den Tank und reinigen / trocknen Sieihn innen und außen, bevor Sie ihn wegräumen.

Wichtig! Nach dem Nasssaugen muss der Staubbeutel wieder herausgenommen und ein Staubfilter eingesetzt werden, befind das Gerät wieder zum Trockensaugen genutzt wird.

BLASFUNKTION

1. Stecken Sie das breitere Schlauchende in den Geblaseanschluss offen am Motorblock (Abb. 1).
2. Vergewissern Sie sich, dass der Ein-/Aussalter des Geräts auf Position „Aus“ (,O^ ) gestellt ist, bevor Sie den Netzstecker einstecken (Abb. 2).
3. Schalten Sie das Gerät ein (Abb. 3).
4. Das Gerät bläst nun Luft durch den Schlauch. Diese Funktion kann genutzt werden, um im Schlauch steckende Objekte zu losen (Abb. 4).

ACHTUNG! Falls sich die Verstopfung im Schlauch nach einigen Sekunden nicht gelöst hat, Gerät ausschalten und Schlauch von Hand reinigen.

REINIGUNG UND PFLEGE

1. Vergewissern Sie sich, dass der Netzstecker gezogen ist (Abb. 1).
2. Bauen Sie den Schlauch vom Tank ab (Abb. 2).
3. Öffnen Sie die Tankschnallen und haben Sie den Motorblock vom Gerät (Abb. 3).
4. Entfernen Sie allen Schmutz und alle Ablagerungen aus Tank und Schlauch (Abb. 4).
5. Waschen Sie den Schaumstofffilter mit Wasser und einem milden Seifenreiniger aus (Abb. 5).
6. Prufen Sie Schlauch, Anschlüsse und Netzkabel auf mögliche Schäden.
7. Prufen Sie nach Herausnahmen des Schaumstofffilters den Schwimmer. Dazu den Motorblock am Griff fassen und vorsichtig umdrehen, so dass die Filterhalterung nach oben zeigt. Der Schwimmer muss sich ungehindert auf und ab bewegen.

WICTHIG! Reinigen oder wechseln Sie den Kartuschenfilter, um seine optimale Leistung zu bewahren.

BEIM TROCKENSAUGEN MUSS IMMER EIN STAUBFILTER VERWENDET WERDEN! Wird das Gerät

ohne Kartuschenfilter (oder ohne optionalen Filterbeutel) genutzt, kann der Motor durchbrennen und die

Garantie erlöschen. Halten Sie für den Bedarfsfall stets Ersatzfilter bereit.

HINWEIS: Die im Lieferumfang enthaltenen Filter sind aus hochwertigen Materialien gefertigt und halten auch keine Staubpartikel zusück. Der Kartuschenfilterarf nur zum Trockensaugen verwendet werden. Wird dieser Kartuschenfilter nass, setzt er sich Schnell zu und lassst sich nur noch schwer reinigen. Handhaben Sie diesen Filter beim Ein- und Ausbauen und Reinigen vorsichtig. Vergewissern Sie sich, dass er keine Risse oder keinen Löscher aufweist. Schon ein kleines Loch genegt, damit Staub in den Motor gelangen und/oder wieder im Raum verteil werden kann. Tauschen Sie lochrige oder zerrissene Filter unverzüglich aus.

ACHTUNG! STECKEN SIE DAS GERÄT IMMER AUS, BEVOR SIE DEN MOTORBLOCK VOM TANK ABHEBEN.

EINBAU UND REINIGUNG DES KARTUSCHENFILTERS

Einbau des Kartuschenfilters

1. Stellen Sie sicher, dass das Gerät nicht mit dem Stromnetz verbunden ist (Abb.1).
2. Heben Sie den Motorblock vom Gerät und drehen Sieihn um.
3. Stecken Sie den Kartuschenfilter von oben auf den Filterkorb und verriegeln Sieihn unter. Vergewissern Sie sich, dass der Kartuschenfilter über dem Schwimmerkäfig sitzt und hij komplett bedeckt. (Abb.2 & 3)
4. Setzen Sie den Deckel so auf, dass er den Rand des Kartuschenfilters bedeckt, (Abb.4) und schließen Sieihn, indem Sie den Hebel im Uhrzeigersinn drehen (Abb.5). Ziehen Sieihn damit nicht zu fest an. Setzen Sie den Motorblock wieder auf den Tank.

Austausch und Reinigung des Kartuschenfilters

1. Öffnen und entfernen Sie den Deckel, indem Sie den Hebel gegen den Uhrzeigersinn drehen.
2. Nehmen Sie den Filter vorsichtig undziehen Sieihn nach oben,umihn herauszuholen (Abb.6).
3. Reinigen Sie den Kartuschenfilter, indem Sieihn leicht abklopfen oder abbürsten. Die Reinigung des Filtersarf nicht in Wohnräumen durchgefuhrt werden. Um die Leistung zu verbessern, empfehlen wir die Verwendung eines neuen Filters.
4. Setzen Sie den sauberen oder neuen Filter ein, indem Sie die oben beschriebenen Schritte 2 und 3 ausführten.
5. Feucht gewordene Filter mussen hereausgeholt und im Freien 24 Stunden getrocknet werden, befindes sie wieder im Schwimmerkäfig eingesetzt werden.

EINSETZEN UND REINIGEN DES SCHAUMSTOFFFILTERS

Einsetzen des Schaumstofffilters

1. Vergewissern Sie sich, dass der Netzstecker gezogen ist (Abb. 1).
2. Hebien Sie den Motorblock vom Gerät und drehen Sieihn um. Ziehen Sie den Filterbeutel wie beschrieben vom Schwimmerkäufig ab (Abb. 2).
3. Schieben Sie den Schaumstofffilter über den Schwimmerkäfig. Achten Sie daraufuf, dass der Schwimmerkäfig komplett vom Filter bedeckt wird (Abb. 3).
4. Setzen Sie den Motorblock wieder auf den Tank.

Reinigen des Schaumstofffilters

1. Hebien Sie den Motorblock vom Gerät und drehen Sie ihn um. Ziehen Sie den Schaumstofffilter vorsichtig vom Schwimmerkäf (Abb. 4).
2. Waschen Sie ihn mit Wasser und einem milden Reinigungsmittel aus und spulen Sie ihn gut mit klarem Wasser nach (Abb. 5).
3. Lassen Sie ihn 24 Stunden an der Luft trocknen, bevor Sie ihn wieder in das Gerät einsetzen.

STÖRUNGSEBEHEBUNG

Problem	Mögliche Ursachen	Behebung
Das Gerätk Funktioniert nicht.	1) Kein Strom.	1) Prüfen Sie die Stromversorgung.
	2) Netzkabel, Ein-/Ausschalter oder Motor defekt.	2) Lassen Sie die defekte Komponente von einem qualifizierten Kundendiens-tanbieter untersuchen und reparieren oder austauschen.
	3) Tank voll.	3) Leeren Sie den Tank.
Aus der Motorabdeckung dringt Staub.	1) Staubbeutel nicht eingesetzt oder beschädigt.	1) Setzen Sie einen Staubbeutel ein oder wechseln Sieihn.
Die Saugkraft ist niedriger als gewöhnlich, die Motordrehzahl erhöher als normal oder das Gerät vibriert.	1) Staubbeutel voll	1) Wechseln Sie den Staubbeutel
	2) Verstopfung von Saugdüse, Schlauch oder Saugöffnung oder Staubfilter mit seinem Staub verstopft.	1) Vergewissern Sie sich, dass Saugdüse, Schlauch und Saugöffnung frei sind. Ziehen Sie den Staubfilter ab und reinigen Sieihn. Setzen Sieihn erst wieder ein, wenn er trocken ist. Wir empfehlen, einen neuen Staubfilter zu verwenden.

UMWELTSCHUTZ

RECYCLING VON ELEKTRO- UND ELEKTRONIK-ALTGERÄTEN

Dieses Gerät trägt gemäß der europäischen Richtlinie 2002/96/EG über Elektro- und Elektroniklaltgeräte (WEEE-Richtlinie) das Zeichen mit der durchgestrichenen Mülltonne, das darauf hinweist, dass das Gerät nicht im normalen Hausmüll entsorgt werden darf.

Bringen Sie das Gerät zur Entsorgung zu einer ausgewiesenen Sammel-, Verwertungs- oder Recyclingstelle für Elektro- und Elektronik-Altgeräte (Auskünfte erteilt die für ihren Wohnort zuständige Abfallbehörde) oder darüber zu dem Handler, bei dem Sie das Gerät gekauft haben. (Das Zurückbringen zum Handler berechtigt nicht auf Ersatz oder Erstattung). Mit dieser kleinen Geste leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt, der natürlichen Ressourcen und der Gesundheit der Menschen.

Spare filters :

Schaumstofffilter:

Kartuschenfilter ECO WELL:

Staubbeutel 30L (5 Stück):

Ref.: CGNT45120309

Ref.: ACCARTECOWELL

Ref.: CGNT45120272, Kompatibel mit CGNT45120274

Technische Änderungen vorbehalten.

EXPLOSIONSZEICHNUNG

ERSATZTEILE

NO.	BESCHREIBUNG	QTY	NO.	BESCHREIBUNG	QTY
1	Griff	1	14	Adapter	1
2	Staubsaugerkopf mit Motor	1	15	Nebenluftschieber	1
3	Schwimmer	1	16	Kombidüse 2 Positionen	1
4	Filterkorb	1	17	Polsterbüürste	1
5	Tankschnalle	2	18	Schrubberbüürste	1
6	Tankschnallenhalterung	2	19	Fugendüse	1
7	Saugöffnung	1	20	Rundbürste	1
8	Tank	1	21	Anti-Crush-Schlauch	1
9	Ablasseinheit	1	22	Teleskoprohr	1
10	Sockel	1	23	Schaumstofffilter	1
11	Rollensatz	2	24	Kartuschenfilter ECO WELL	1
12	Rolle	2	25	Papier-Staubbeutel	1
13	Radachse	1

RECYCLING VAN ELEKTRISCHE EN ELEKTRONISCHE APPARATUUR
