GEBRUIKSAANWIJZING 24-1600 230V VICTRON ENERGY

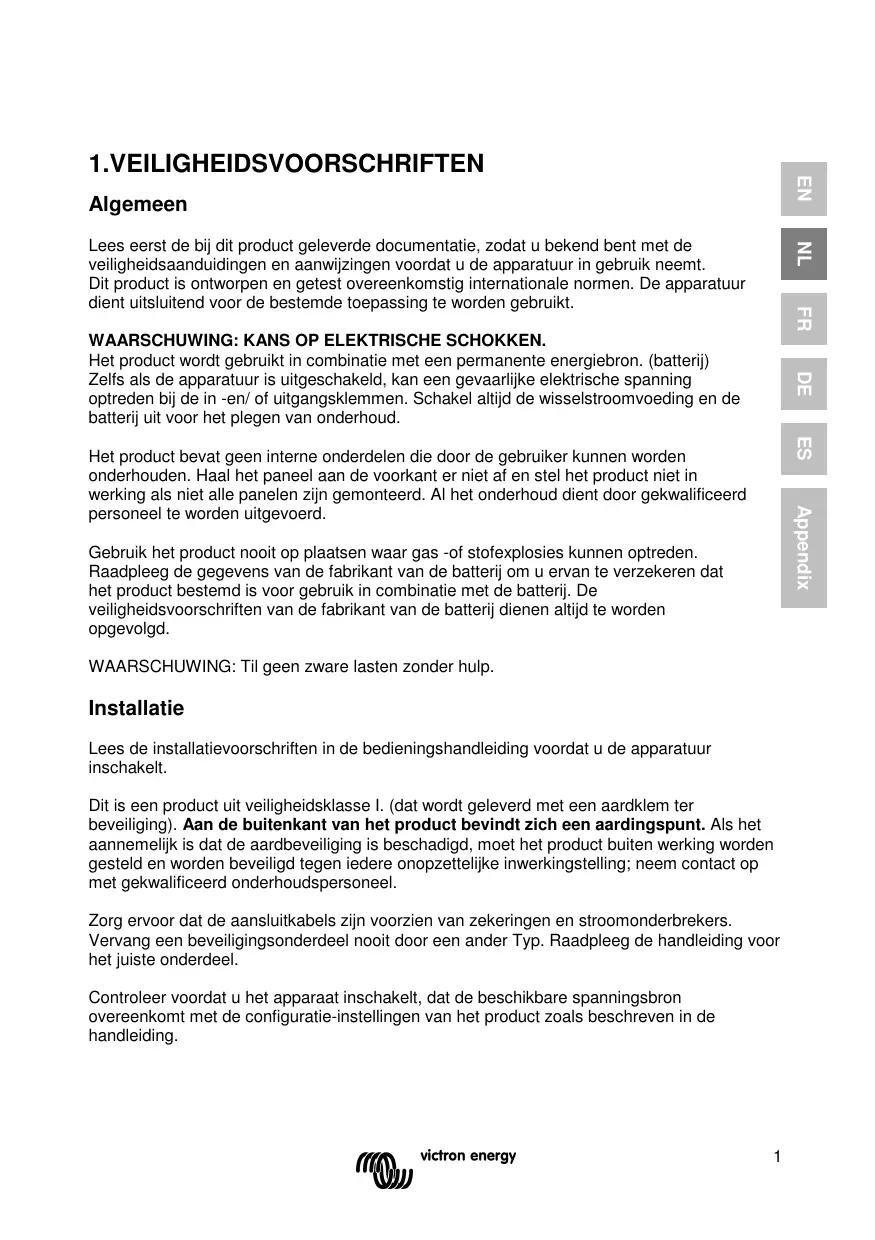

Lees eerst de bij dit product geleverde documentatie, zodat u bekend bent met de veiligheidsaanduidingen en aanwijzingen voordat u de apparatuur in gebruik neemt. Dit product is ontworpen en getest overeenkomstig internationale normen. De apparatuur dient uitsluitend voor de bestemde toepassing te worden gebruikt.

WAARSCHUWING: KANS OP ELEKTRISCHE SCHOKKEN. Het product wordt gebruikt in combinatie met een permanente energiebron. (batterij) Zelfs als de apparatuur is uitgeschakeld, kan een gevaarlijke elektrische spanning optreden bij de in -en/ of uitgangsklemmen. Schakel altijd de wisselstroomvoeding en de batterij uit voor het plegen van onderhoud.

Appendix Het product bevat geen interne onderdelen die door de gebruiker kunnen worden onderhouden. Haal het paneel aan de voorkant er niet af en stel het product niet in werking als niet alle panelen zijn gemonteerd. Al het onderhoud dient door gekwalificeerd personeel te worden uitgevoerd. Gebruik het product nooit op plaatsen waar gas -of stofexplosies kunnen optreden. Raadpleeg de gegevens van de fabrikant van de batterij om u ervan te verzekeren dat het product bestemd is voor gebruik in combinatie met de batterij. De veiligheidsvoorschriften van de fabrikant van de batterij dienen altijd te worden opgevolgd. WAARSCHUWING: Til geen zware lasten zonder hulp. Installatie Lees de installatievoorschriften in de bedieningshandleiding voordat u de apparatuur inschakelt. Dit is een product uit veiligheidsklasse I. (dat wordt geleverd met een aardklem ter beveiliging). Aan de buitenkant van het product bevindt zich een aardingspunt. Als het aannemelijk is dat de aardbeveiliging is beschadigd, moet het product buiten werking worden gesteld en worden beveiligd tegen iedere onopzettelijke inwerkingstelling; neem contact op met gekwalificeerd onderhoudspersoneel. Zorg ervoor dat de aansluitkabels zijn voorzien van zekeringen en stroomonderbrekers. Vervang een beveiligingsonderdeel nooit door een ander Typ. Raadpleeg de handleiding voor het juiste onderdeel. Controleer voordat u het apparaat inschakelt, dat de beschikbare spanningsbron overeenkomt met de configuratie-instellingen van het product zoals beschreven in de handleiding.

Zorg ervoor dat de apparatuur onder de juiste bedrijfsomstandigheden wordt gebruikt. Stel het product nooit in bedrijf in de regen of in een stoffige omgeving. Zorg ervoor dat er altijd voldoende vrije ruimte rondom het product is voor ventilatie en dat de ventilatie-openingen niet zijn geblokkeerd. Verzeker u ervan dat de vereiste spanning niet hoger is dan de capaciteit van het product. Vervoer en opslag Zorg ervoor dat de netspanning en batterijkabels zijn losgekoppeld bij opslag of vervoer van het product. Er kan geen aansprakelijkheid worden aanvaard voor transportschade indien de apparatuur wordt vervoerd in een andere dan de originele verpakking. Sla het product op in een droge omgeving; de opslagtemperatuur moet tussen de –20°C en 60°C liggen. Raadpleeg de handleiding van de fabrikant van de batterij met betrekking tot vervoer, opslag, opladen, herladen en verwijderen van de batterij.

SinusMax – Superieure techniek De Phoenix omvormers zijn ontwikkeld voor professioneel gebruik en geschikt voor zeer uiteenlopende toepassingen. Dankzij hybride HF technologie gaan uitzonderlijke specificaties en mogelijkheden gepaard met licht gewicht en geringe afmetingen.

Extra hoog startvermogen Een belangrijke eigenschap van de SinusMax technologie is het hoge piekvermogen. De Phoenix omvormers zijn daarom zeer geschikt voor apparaten die een hoog startvermogen vragen zoals compressoren, elektromotoren en airconditioners.

Geschikt voor parallel en voor drie fase bedrijf Twee tot zes omvormers of kunnen parallel geschakeld worden. De omvormers kunnen bovendien in 3 fase configuratie geschakeld worden. Appendix Overschakelen naar een andere voedingsbron: de volautomatische omschakelautomaat Indien automatische omschakeling gewenst is, adviseren wij om de MultiPlus of Quattro serie toe te passen. De MultiPlus/Quattro heeft een geïntegreerde omschakel automaat en de laadfunctie kan uitgeschakeld worden. De omschakeltijd van de MultiPlus/Quattro is zo kort dat computers en andere gevoelige apparaten ongestoord blijven functioneren. Programmeerbaar relais De Phoenix omvormer is voorzien van een multifunctioneel relais, dat standaard is geprogrammeerd als alarm relais. Het relais kan echter voor allerlei andere toepassingen geprogrammeerd worden, bijvoorbeeld als start relais voor een aggregaat. Programmeerbaar met dipswitches, met een VE.Net paneel, en met de PC De Phoenix omvormer wordt klaar voor gebruik geleverd. Mocht U sommige instelling willen wijzigen, dan zijn er drie mogelijkheden: - De belangrijkste instellingen: uiterst eenvoudig, met dipswitches. - Alle instellingen, met uitzondering van het programmeerbare relais, met een VE.Net paneel. - Alle instellingen met een PC en gratis software.

Wanneer de schakelaar op “on” wordt geschakeld werkt het apparaat volledig. De omvormer zal inschakelen en de LED “inverter on” zal gaan branden.

3.2 Afstandsbediening

Afstandsbediening is mogelijk met een simpele aan/uit schakelaar of met een Phoenix Inverter Control paneel.

Batterij bedrijf. De omvormer staat aan en levert vermogen aan de belasting. De omvormer is ingeschakeld en levert vermogen aan de belasting. Voor-alarm: overbelasting, of accu spanning te laag, of omvormer temperatuur hoog eco mode off De omvormer is uitgeschakeld. Alarm: overbelasting, of accu spanning te laag, of

off Batterij bedrijf. De omvormer staat aan in “eco mode” en levert vermogen aan de belasting.

Appendix Dit product mag alleen door een gekwalificeerde elektrotechnicus worden geïnstalleerd.

De omvormer dient in een droge, goed geventileerde ruimte te worden geïnstalleerd zo dicht mogelijk bij de accu’s. Rondom het apparaat dient een ruimte van tenminste 10cm te worden vrijgehouden voor koeling. Een te hoge omgevingstemperatuur heeft de volgende consequenties: Kortere levensduur. Lagere laadstroom. Lager piek vermogen of geheel afschakelen van de omvormer. Plaats het apparaat nooit direct boven de accu’s. De omvormer is geschikt voor wandmontage. Voor de montage zijn aan de achterzijde van de behuizing gaten en een beugelbevestiging aangebracht, zie Appendix A. Het apparaat kan zowel horizontaal als verticaal gemonteerd worden maar verticaal monteren is de beste montage. In deze positie is de koeling namelijk optimaal. De binnenzijde van het apparaat dient ook na installatie goed bereikbaar te blijven. Houd de afstand tussen het product en de accu zo kort mogelijk om het spanningsverlies over de kabels tot een minimum te beperken. In alle apparatuur waarin sprake is van het omvormen van een groot elektrisch vermogen, moet uit voorzorg dit product in een hittebestendige omgeving geïnstalleerd worden. Voorkom daarom de aanwezigheid van bijvoorbeeld chemicaliën, kunststof onderdelen, gordijnen of ander textiel, etc. in de directe omgeving.

4.2 Aansluiten accukabels

Om de capaciteit van het product volledig te kunnen benutten, dient uitsluitend gebruik te worden gemaakt van accu’s met voldoende capaciteit en van accukabels met de juiste dikte. Zie tabel. Appendix Aanbevolen accucapaciteit (Ah)

Opmerking: Interne weerstand is een belangrijke factor als u werkt met lage capaciteit accu’s. Raadpleeg uw leverancier of relevante secties uit ons boek “Electriciteit aan boord”, te downloaden van onze website. Procedure Ga bij het aansluiten van de accukabels als volgt te werk: Om het gevaar van kortsluiting van de accu te voorkomen, dient u een geïsoleerde pijpsleutel te gebruiken. Voorkom kortsluiting van de accukabels. Suit de accukabel aan: de + (rood). Sluit de accukable aan: de – (zwart), zie Appendix A. Draai de moeren stevig aan om overgangsweerstanden zo laag mogelijk te maken.

4.3 Aansluiten AC kabels

Dit is een product uit veiligheidsklasse I. (dat wordt geleverd met een aardklem ter beveiliging) Deze nulleider van de AC uitgang van deze inverter is verbonden met de behuizing, dit om verzekerd te zijn van de goede werking van een aardlek schakelaar. De behuizing moet geaard worden met het aard punt aan de buitenkant van het product. Procedure Ga voor het aansluiten van de AC kabels als volgt te werk: De AC uitgang kan op G-ST18i male-connector worden aangesloten. (eerst de connector los trekken) Gebruik een drie-aderige kabel. De aansluitpunten zijn duidelijk gecodeerd. Van links naar rechts: “N” (nulleider), aarde, en “L1” (fase)

Het product is op twee manieren op afstand te bedienen. - Met alleen een externe schakelaar. Werkt alleen als de schakelaar van de Multi op “on” staat. - Met een afstandsbedieningspaneel. Werkt alleen als de schakelaar van de Multi op “on” staat. Er mag slechts 1 afstandsbediening aangesloten worden: of een schakelaar, of een paneel.

4.4.2 Programmeerbaar relais

De Phoenix omvormer is voorzien van een multifunctioneel relais, dat standaard is geprogrammeerd als alarm relais. Het relais kan echter voor allerlei andere toepassingen geprogrammeerd worden, bijvoorbeeld als start relais voor een aggregaat.

De omvormer is parallel te schakelen met meerdere identieke apparaten. Hiertoe wordt een verbinding tussen de apparaten gemaakt met behulp van standaard RJ45 UTP kabels. Het systeem (apparaten samen met eventueel een bedieningspaneel) dient hierna geconfigureerd te worden (zie hoofdstuk 5). Bij parallel schakelen moet aan de volgende voorwaarden voldaan worden:

- Maximaal zes units parallel. - Schakel alleen identieke apparaten qua type en vermogen parallel. - De DC aansluitkabels naar de apparaten moeten allemaal even lang zijn en dezelfde doorsnede hebben. - Indien een plus en min DC distributiepunt wordt gebruikt, moet de doorsnede van de aansluiting tussen de accu’s en het DC distributiepunt minstens gelijk zijn aan de som van de vereiste doorsneden van de aansluitingen tussen het distributiepunt en de MultiPlus’s. - Plaats de inverters dicht bij elkaar maar zorg voor minimaal 10 cm ventilatieruimte onder, boven en opzij van de units. - De UTP kabels dienen steeds direct van de ene unit op een andere unit aangesloten te worden (en op het remote paneel). Er mag geen gebruik gemaakt worden van aansluit/splitter boxen. - Er kan maar één afstandsbediening (paneel of schakelaar) op het systeem aangesloten worden.

4.4.4 Drie-fase configuratie (zie appendix D)

De inverters kunnen ook gebruikt worden in een 3-fase net. Hiertoe wordt een verbinding tussen de apparaten gemaakt met behulp van standaard RJ45 UTP kabels (dezelfde als voor parallel bedrijf). Het systeem (apparaten samen met eventueel een paneel) dient hierna geconfigureerd te worden (zie hoofdstuk 5). Voorwaarden: zie paragraaf 4.4.3.

Het wijzigen van de instellingen mag alleen worden uitgevoerd door een gekwalificeerde elektrotechnicus. Lees voor het wijzigen goed de instructies. Tijdens het laden moeten accu’s in een droge, goed geventileerde ruimte staan.

5.1 Standaard instellingen: klaar voor gebruik

De Phoenix Omvormer wordt geleverd met standaard instellingen. Deze zijn in het algemeen geschikt voor toepassing van één apparaat. Standaard fabrieksinstellingen Omvormer frequentie Omvormer spanning Stand alone / parallel / 3-fase Search mode Programmeerbaar relais 50 Hz 230 VAC stand alone off alarm functie

5.2 Verklaring instellingen

Hieronder volgt een korte verklaring van de instellingen voor zover die niet vanzelfsprekend zijn. Meer informatie is te vinden in de help files van de software configuratie programma’s (zie paragraaf 5.3). Omvormer frequentie Uitgangsfrequentie wanneer er geen AC op de ingang aanwezig is. Instelbaar: 50Hz; 60Hz Omvormer spanning Instelbaar: 210 – 245V Stand alone / parallel operation Met meerdere apparaten is het mogelijk om: - Het totale omvormer vermogen te vergroten (meerdere apparaten parallel). - Een 3-fase systeem te maken. Hiertoe moeten de apparaten onderling verbonden worden met RJ45 UTP bekabeling. Daarnaast moeten de apparaten geconfigureerd worden.

Search mode Met de search mode wordt het nullast stroomverbruik met ongeveer 70% verlaagd. De search mode houdt in dat de Compact uit schakelt wanneer er geen belasting is of wanneer deze heel laag is. Iedere 2 seconden zal de Compact even aan schakelen. Als de belasting dan de ingestelde waarde overschrijdt blijft de Compact aan. Zo niet, dan gaat de omvormer weer uit. De ‘uit’ en ‘aan’ belastingniveaus kunnen ingesteld worden met VEConfigure. De fabrieksinstelling is: ‘UIT’: 40 Watt. ‘AAN’: 100 Watt. Instelbaar met DIP switches. Uitsluitend toepasbaar in stand alone configuratie.

AES (Automatic Economy Switch) In plaats van ‘search mode’ kan ook de AES gekozen worden. Wanneer deze instelling op ‘on’ gezet wordt het stroomverbruik bij nullast en lage belasting met ca. 20% verlaagt, door de sinusspanning wat te ‘versmallen’. Niet instelbaar met DIP switches. Uitsluitend toepasbaar in stand alone configuratie. Appendix Programmeerbaar relais Het programmeerbare relais is standaard ingesteld als alarm relais, d.w.z. dat het relais afvalt i.g.v. een alarm of een voor-alarm (omvormer bijna te warm, rimpel op de ingang bijna te hoog, accuspanning bijna te laag). Niet instelbaar met DIP switches. VEConfigure software De VirtualSwitch is een software functie in de microprocessor. De inputs van deze functie zijn parameters die met VEConfigure gekozen kunnen worden (bijv. bepaalde alarms, of spanning niveaus). De output is een binaire status (0 of 1). De output kan gekoppeld worden aan het multifunctionele relais.

5.3 Instellingen wijzigen met een computer

Alle instellingen kunnen met behulp van een computer of met een VE.Net paneel worden gewijzigd (uitzondering VE.Net: het multifunctionele relais en de VirtualSwitch). Veel gebruikte instellingen kunnen gewijzigd worden door middel van dipswitches, zie par. Voor het wijzigen van instellingen met de computer heeft u het volgende nodig: - VEConfigureII software. U kunt de VEConfigureII software gratis downloaden van www.victronenergy.com. - Een UTP kabel en de MK2.2b RS-485 naar RS232 interface. Indien uw computer geen RS232 aansluiting heeft, maar wel USB, heeft u ook een RS232 naar USB interface kabel nodig. Beide zijn verkrijgbaar bij Victron Energy.

5.3.1 VE.Bus Quick Configure Setup

VE.Bus Quick Configure Setup is een software programma waarmee systemen met maximaal 3 Multi’s (parallel of drie fase bedrijf) op eenvoudige wijze geconfigureerd kunnen worden. VEConfigureII maakt deel uit van dit programma. U kunt de software gratis downloaden van www.victronenergy.com. Voor aansluiting op uw computer heeft u een UTP kabel en de MK2.2b RS485 naar RS232 interface nodig. Indien uw computer geen RS232 aansluiting heeft, maar wel USB, heeft u ook een RS232 naar USB interface kabel nodig. Beide zijn verkrijgbaar bij Victron Energy.

5.3.2 VE.Bus System Configurator en dongle

Voor het configureren van geavanceerde toepassingen en/of systemen met 4 omvormers of meer moet de software VE.Bus System Configurator gebruikt worden. U kunt de software downloaden van www.victronenergy.com. VEConfigureII maakt deel uit van dit programma. U kunt het systeem zonder dongle configureren, en gedurende 15 minuten gebruiken (demonstratie faciliteit). Voor permanent gebruik is een dongle noodzakelijk, deze is verkrijgbaar tegen meerprijs. Voor aansluiting op uw computer heeft u een UTP kabel en de MK2.2b RS-485 naar RS232 interface nodig. Indien uw computer geen RS232 aansluiting heeft, maar wel USB, heeft u ook een RS232 naar USB interface kabel nodig. Beide zijn verkrijgbaar bij Victron Energy.

5.4 Instellen met een VE.Net paneel

Hiervoor heeft U een VE.Net paneel en de ‘VE.Net to VE.Bus converter’ nodig. Met VE.Net kunt u alle parameters instellen, met uitzondering van het multifunctionele relais en de VirtualSwitch.

5.5 Instellen met DIP switches

Een aantal instellingen kan gewijzigd worden door middel van DIP switches

a) Schakel de Compact aan, bij voorkeur zonder belasting. b) Stel de dipswitches in zoals gewenst. c) Sla de instellingen op in het microprocessor geheugen door DIP switch 8 ‘on’ en daarna weer ‘off’ te schakelen.

ds 1: (fabrieksinstelling ‘off’). Moet op ‘off’ staan als er geen Control paneel is aangesloten, en op ‘on’ als er wel een paneel is aangesloten.

ds5: omvormer frequentie off = 50Hz on = 60Hz ds 6: Search mode off = uit on = aan Appendix ds 2: (fabrieksinstelling ‘on’). Moet op ‘on’ staan als er geen Control paneel is aangesloten, en op ‘off’ als er wel een paneel is aangesloten. Voorbeelden: Voorbeeld 1 is de fabrieksinstelling (Muv DS-2 staan de DIP switches van een nieuw product staan allemaal in de ‘off’ stand omdat de fabrieksinstelling per computer is ingevoerd). DS-1 Paneel DS-2 Paneel DS-3 Ongebruikt DS-4 Ongebruikt DS-5 Frequentie DS-6 Search mode: DS-7 Ongebruikt DS-8 Opslaan off

Example 3 Paneel aangesloten Paneel aangesloten Frequentie: 60Hz Search Mode on 8 opslaan: off→ on→ off Sla de instellingen op in het microprocessor geheugen door DIP switch 8 ‘on’ en daarna weer ‘off’ te schakelen. Bij acceptatie van de settings zullen de ‘Inverter’ en ‘Eco mode’en ‘Alarm’ LED’s vier keer knipperen.

De Phoenix Omvormer vereist geen specifiek onderhoud. Het volstaat alle verbindingen eenmaal per jaar te controleren. Voorkom dat de Phoenix Omvormer Compact vochtig wordt en houd het apparaat schoon.

Met behulp van onderstaande stappen kunnen de meest voorkomende storingen snel worden opgespoord. Indien de fout niet opgelost kan worden, raadpleeg uw Victron Energy distributeur. Probleem De omvormer werkt niet wanneer deze wordt ingeschakeld De omvormer werkt niet Oorzaak De accuspanning is te hoog of te laag. Oplossing Zorg dat de accuspanning binnen de juiste waarde is. Processor staat in uit-mode De LED “alarm” knippert. De LED “alarm” knippert. Voor-alarm, alt. 1: de accuspanning is laag. Voor-alarm, alt. 2: de belasting op de omvormer is hoger dan de nominale belasting. Voor-alarm, alt. 3: lage accuspanning en te hoge belasting. Ontkoppel de netspanning. Schakel de omvormer uit. Wacht 4 seconden. Schakel de omvormer weer aan. Laad de accu op of controleer de accu aansluitingen. Ontkoppel een deel van de belasting. De LED “alarm” knippert. De LED “alarm” knippert. Voor-alarm, alt. 3: rimpelspanning op de DCaansluiting overschrijdt 1,25Vrms. De LED “lalarm” brandt. De omvormer is uitgeschakeld als gevolg van voortduring van een van bovenstaande vooralarm omstandigheden.

Laad de accu’s op, ontkoppel een deel van de belasting of plaats accu’s met een hogere capaciteit. Monteer kortere en/ of dikkere accukabels. Controleer de dynamo. Controleer de accukabels en accuaansluitingen. Wees er zeker van dat de accucapaciteit voldoende is, verhoog deze eventueel. Zie de bovenstaande oplossingen 12 Volt 24 Volt C 12/1600 C 24/1600 C 12/1200 C 24/1200

Continu vermogen bij 40°C (W)

Continu vermogen bij 25°C (VA) (3) Continu vermogen bij 25°C (W)

1) Kan worden ingesteld op 60Hz en op 240V

a. Kortsluiting b. Overbelasting c. Accuspanning te hoog d. Accuspanning te laag e. Temperatuur te hoog f. Wisselspanning op de uitgang g. Ingangsspanning met een te hoge rimpel

3) Niet lineaire belasting, crest faktor 3:1

4) Relais instelbaar als algemeen alarm relais, onderspanning alarm of start relais voor een aggregaat

Uitgangs Nul met Aarde verbindingsdraadje DC zekering Fusible DC Fusible CC omvormer Convertisseur ANL-Gleichstromsicherung Wandler verbindung Behuizing moet permanent met de aarde zijn verbonden Mise à la terre permanente du boîtier
