GEBRUIKSAANWIJZING 24-1200 230V VICTRON ENERGY

Lees eerst de bij dit product geleverde documentatione, zodate ubekend bent met de veiligheidsaanduidingen en aanwijzingen voordat u de apparatuur in gebruik neemt. Dit product is ontworpen en getest overeenkomstig internationale normen. De apparatuur dient uitsluitend voor de bestemde toepassing te worden gebruikt.

WAARSCHUWING: KANS OP ELEKTRISCHE SCHOKKEN.

Het product worden gebruikt in combinatie met een permanente energiebron. (batterij) Zelfs als de apparatuur is uitgeschakeld, kan een gevaarlijke elektrische spanning optreden bij de in -en/ ofuitgangsklemmen. Schakel altijd de wisselstroomvoeding en de batterijukt voor het plegen van onderhoud.

Het product bevat geen interne onderdelen die door de gebruiker konnen worden onderhonden. Haal het paneel aan de voorkant er Niet af en stel het product nicht in werkung als Niet alle panelen zijn gemonteerd. Al het onderhoud dient door gekwalificeerd personeel te worden uitgevoerd.

Gebruik het product nooit opplaaten waar gas -of stofexplosies+kennen optreden. Raadpleeg de gegevens van de fabrikant van de batterij om u ervan te verzekeren dat het product bestemd is voor gebruik in combinatie met de batterij. De veiligheidsvoorschriften van de fabrikant van de batterij dienen altijd te worden opgevolgd.

WAARSCHUWING: Til geen zware lasten zonder hulp.

Installatie

Lees de installmentevoorschriften in de bedieningshandleiding voordat u de apparatuur inschakelt.

Dit is een productuitveiligheidsklasse I.(dat wordt geleverred met een aardklem ter beveiliging).Aan de buitenkant van het product bevindt zich een aardingspunt. Als het aannemelijk is dat de aardbeveiliging is beschadig, moet het product buiten werkung worden gesteld en worden beveiligd gegen iedere onopzettelijke inwerkingstelling; neem contact op met gekwalificeerd onderhoudspersoneel.

Zorg ervoor dat de aansluitkabels zijn voorzien van zekeringen en stroomonderbrekers. Vervang een beveiligingsonderdeel nooit door een ander Typ. Raadpleeg de handleiding voor het juiste onderdeel.

Controleer voordat u het apparaat inschakelt, dat de beschikbare spanningsbron overeenkomt met de configuratie-instellenen van het product Zoals beschreiben in de handleiding.

Zorg ervoor dat de apparatuur onder de juiste bedrijfsomstandigheden worden gebruikt. Stel het product nooit in bedrivij in de regen of in een stoffige omgeving. Zorg ervoor dat er altijd voldoende vrij ruimte rondon het product is voor ventilatie en dat de ventilatie-openingen Niet zich geblokkeerd.

Verzeker u ervan dat de vereiste spanning nicht hoger is dan de capaciteit van het product.

Vervoer en opslag

Zorg ervoor dat de netspanning en batterijkabels zijn losgekoppeld bij opslag of vervoer van het product.

Er kan geen aansprakelijkheid worden aanvaard voor transportschade indien de apparatuur worden vervoerd in een andere dan de originele verpakking.

Sla het product op in een droge omgeving; de opslagtemperatuur要去ussen de -20^ en 60^ liggen.

Raadpleeg de handleiding van de fabrikant van de batterij met betrekking tot vervoer, opslag, opladen, herladen en verwijdersen van de batterij.

2. BESCHRIJVING

2.1 Algemeen

SinusMax - Superieure techniek

De Phoenix omvormers zijn ontwikkeld voor professioneel gebruik en geschikt voor zeer uitenlopende toepassingen. Dankzij hybride HF technologie gaan uitzonderlijke specificaties en möglichkheden gepaard metlicht gewicht en geringe afmetingen.

Extra hoog startvermogen

Een belangrlijke eigenschap van de SinusMax technologie is het hoge piekvermogen. De Phoenix omvormers zijn waar aanom zeer geschikt voor apparaten die een hoog startvermogen vragen zoals compressoren, elektromotoren en airconditioners.

Geschikt voor parallel en voor drie fase bedrijf

Twee tot ces omvormers of hunnen parallel geschakeld worden.

De omvormers können bovendien in 3 fase configuratie geschakeld worden.

Overschakelen maar een andere voedingsbron: de volautomatische omschakelautomaat

Indien automatische omschakeling gewenst is, adviseren wij om de MultiPlus of Quattroserie toe te passen. De MultiPlus/Quattro heeft een geintegreerde omschakel automaat en de laadfunctie kan uitgeschakeld worden. De omschakeltijd van de MultiPlus/Quattro is zo kort dat computers en andere gevoelige apparaten ontestoord blijven functioneren.

Programmeerbaar relais

De Phoenix omvormer is voorzien van een multifunctioneel relais, dat standaard is geprogrammeerd als alarm relais. Het relais kan zichter voor allerlei andere toepassingen geprogrammeerd worden, bijvoorbeeld als start relais voor een aggregaat.

Programmeerbaar met dipswitches, met een VE.Net paneel, en met de PC

De Phoenix omvormer worden maar voor gebruik geleverd. Mocht U sommige instelling wilten wijzigen, dan+zijn er drie möglichkheden:

• De belangrikkste instellingen: uiterst eenvoudig, met dipswitches.
• Alle instellingen, met uitzondering van het programmeerbare relais, met een VE.Net paneel.
• Alle instellingen met een PC en gratis software.

3. BEDIENING

3.1 On/Off schakelaar

Wanneer de schakelaar op "on" worden geschakeld werkct het apparaat volledig. De omvormer zal inschakenen en de LED "inverter on" zal gaan branden.

3.2 Afstandsbediening

Afstandsbediening is möglich met een simple aan/uit schakelaar of met een Phoenix Inverter Control paneel.

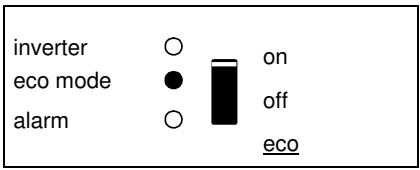

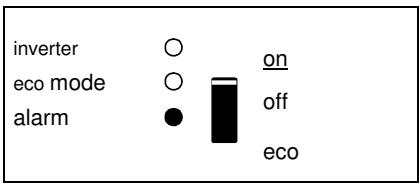

3.3 LED Indications

LEDuit

LED knippert

LED brandt

inverter eco mode alarm

on off ecc

Batterij bedrijf. De omvormer staat aan en levert vermogen aan de belasting.

inverter

eco mode

alarm

on off

eco

De omvormer is ingeschakeld en levert vermogen aan de belasting.

Voor-alarm: overbelasting, of accu spanning te laag, of omvormer temperatuur hoog

De omvormer isuitgeschakeld. Alarm: overbelasting, of accu spanning te laag, of

Batterij bedrijf. De omvormer staat aan in "eco mode" en levert vermogen aan de belasting.

Dit product mag alleen door een gekwalificeerde elektrotechnicus worden geinstalleerd.

4. INSTALLATIE

4.1 Locatie

De omvormer dient in een droge, goed geventileerde ruimte te worden geinstalleerd zo zicht mogelijk bij de accu's. Rondom het apparaat dient een ruimte van tenminste 10cm te worden vrijghoven voor koeling.

Een te hoge omgevingstemperatuur heeft de volgende consequenties:

Kortere levensduur.

Lagere laadstroom.

Lager piek vermogen of geheel aftschakelen van de omvormer.

Plaats het apparaat nooit direct boven de accu's.

De omvormer is geschikt voor wandmontage. Voor de montage zijn aan dechterzijde van de behuizing gaten en een beugelbevestiging aangebracht, zie Appendix A.

Het apparaat kan zowel horizontally als verticaal gemonteerd worden maar verticaal monteren is de beste montage. In deze positie is de koeling namelijk optimaal.

De binnenzijde van het apparaat dient ook na installmentie goed bereikbaar te blijven.

Houd de afstand:tussen het product en de accu zo kort möglichk om het spanningsverlies over de kabels tot een minimum te beperken.

In alle apparatuur waarin sprake is van het omvormen van een groot elektrisch vermogen,要去uit voorzorg dit product in een hittebestendige omgeving geinstalleerd worden. Voorkom waarom de aanwezigheid van bijvoorbeeld chemicalien, kunststof onderdelen, gordijnen of ander textiel, etc. in de directe omgeving.

4.2 Aansluiten accukabels

Om de capacititeit van het product volledig te konnen benutten, dientuitsluitend gebruik te worden gemaakt van accu's met voldoende capacititeit en van accukabels met de juiste dikte. Zie tabel.

	24/1200	24/1600	12/1200	12/1600
Aanbevolen kabeldikte (mm2)
1,51→5m	25	35	50	70
5→10m	50	70	100	140

Opmerking: Interne))+and is een belangrijke factor als u werkt met lage capacitit accu's. Raadpleeg uw leverancier of relevante sectiesuit ons boek "Electriciteit aan board", te downloaden van onze website.

Procedure

Ga bij het aansluiten van de accukabels als volgt te werk:

Om het gevaar van kortsluiting van de accu te voorkomen, dient u een geisoleerde pijpsleutel te gebruiken.

Voorkom kortsluiting van de accukabels.

Suit de accukabel aan: de + (rood).

Sluit de accukable aan: de - (zwart), zie Appendix A.

Draai de moeren stevig aan om overgangsweerstanden zo laag möglich te make.

4.3 Aansluiten AC kabels

Dit is een productuitveiligheidsklasse I.(dat wordt geleverd met een aardklem ter beveiliging)

Deze nulleider van de AC uitgang van deze inverter is verbonden met de behuizing, dit om verzekerde teল van de goede werkig van een aardlek schakelaar. De behuizing moet geaard worden met het aard punt aan de buitenkant van het product.

Procedure

Ga voor het aansluien van de AC kabels als volgt te werk:

De AC uitgang kan op G-ST18i male-connector worden aangesloten. (eerst de connector los trekken)

Gebruik een drie-aderige kabel. De aansluitpunten zijn duidelijk gecodeerd. Van links maar rechts: "N" (nulleider), aarde, en "L1" (fase)

4.4 Aansluitopties

4.4.1 Afstandsbediening

Het product is op twee manieren op afstand te bedienen.

• Met alleen een externe schakelaar. Werkt alleen als de schakelaar van de Multi op "on" staat.
• Met een afstandsbedieningspaneel. Werkt alleen als de schakelaar van de Multi op "on" staat.

Er mag slechts 1 afstandsbediening aangesloten worden: of een schakelaar, of een paneel.

4.4.2 Programmeerbaar relais

De Phoenix omvormer is voorzien van een multifunctioneel relais, dat standard is geprogrammeerd als alarm relais. Het relais kan zichter voor allerlei andere toepassingen geprogrammeerd worden, bijvoorbeeld als start relais voor een aggregaat.

4.4.3 Parallel schakelen (zie appendix C)

De omvormer is parallel te schakelen met meertere identieke apparaten. Hiertoe worden een verbinding tussen de apparaten gemaakt met behulp van standard RJ45 UTP kabels. Het system (apparaten samen met eventuele een bedieningspaneel) dient hierna geconfigureerd te worden (zie hoofdstuk 5).

Bij parallel schakelen要去andevolgendevoorwaarden voldaanworden:

• Maximaal zes units parallel.
• Schakel alleen identieke apparaten qua type en vermogen parallel.
• De DC aansluitkabels maar de apparaten要去en allemaal even lang zijn endezelfde doorsnede hebben.
• Indien een plus en min DC distributiepunt worden gebruikt,要去 doorsnede van de aansluitingussen de accu's en het DC distributiepunt minstens gelijk zijn aan de som van de vereistedoorsneden van de aansluitingenussen het distributiepunt en de MultiPlus's.
• Plaats de inverters zich bij elkaar maar zorg voor minimaal 10 cm ventilatieruimte onder, boven en opzij van de units.
• De UTP kabels dieren steeds direct van de ene unit op een andere unit aangesloten te worden (en op het remote paneel).

Er mag geen gebruik gemaakt worden van aansluit/splitter boxer.

• Er kan maar een afstandsbediening (paneel of schakelaar) op het systeme aangesloten worden.

4.4.4 Drie-fase configuratie (zie appendix D)

De inverters können ook gebruikt worden in een 3-fase net. Hiertoe worden een verbinding tussen de apparaten gemaatk met behulp van standard RJ45 UTP kabels (dezelfde als voor parallel bedrijf). Het system (apparaten samen met eventuele een paneel) dient hierna geconfigureerd te worden (zie hoofdstuk 5).

Voorwaarden: zie paragraaf 4.4.3.

5. INSTELLINGEN

Het wijzigen van de instellingen mag alleen worden uitgevoerd door een gekwalificeerde elektrotechnicus.

Lees voor het wijzigen goed de instructies.

Tijdens het laden要去en accu's in een droge, goed geventileerde ruimte staan.

5.1 Standaard instellingen: waar voor gebruik

De Phoenix Omvormer worden geleverd met standard instellenen. Deze zich in het algemeen geschikt voor toepassing van een apparatus.

Standaard fabrieksinstellungen

Omvormer frequenta

50 Hz

Omvormer spanning

230 VAC

Stand alone / parallel / 3-fase

stand alone

Search mode

off

Programmeerbaar relais

alarm functie

5.2 Verklaring instellingen

Hieronder volgt een korte verklaring van de instellingen voor zover die nicht vanzelfsprekend zijn. Meer informatie is te vinden in de help files van de software configuratie programma's (zie paragraaf 5.3).

Omvormer frequenta

Uitgangsfrequentie wanner er geen AC op de ingang aanwezig is.

Instelbaar: 50Hz; 60Hz

Omvormer spanning

Instelbaar: 210 - 245V

Met meerdere apparaten is het mogelijk om:
- Het totale omvormer vermogen te vergroten (meerdere apparaten parallel).
- Een 3-fase systeem te make.

Hieroe要去en de apparaten onderling verbonden worden met RJ45 UTP bekabeling.

Met de search mode worden het nullast stroomverbruik met onceveeer 70% verlaagd. De search mode houdt in dat de Compact uit schakelt wanner er geen belasting is of wanner deze heel laag is. Iedere 2 seconden za de Compact even aan schakelen. Als de belasting dan de ingestelde waarde overschrijdt blijft de Compact aan. Zo Niet, dan gaat de omvormer weeer uit.

De 'uit' en 'aan' belastingniveauaus können ingesteld worden met VECfgure.

De fabrieksinstelling is:

'UIT': 40 Watt.

'AAN': 100 Watt.

Instelbaar met DIP switches. Uitsluitend toepasbaar in stand alone configuratie.

In plantaans 'search mode'kan ook de AES gekozen worden.

Wanner deze instelling op 'on' gezet worden het stroomverbruik bij nullast en lage belasting met ca. 20% verlaagt, door de sinusspanning wat te 'versmallen'.

Niet instelbaar met DIP switches.

Uitsluitend toepasbaar in stand alone configuratie.

Programmeerbaar relais

Het programmeerbare relais is standard ingesteld als alarm relais, d.w.z. dat het relais afvalt i.g.v. een alarm of een voor-alarm (omvormer bijna te warm, rimpel op de ingang bijna te hoog, accuspanning bijna te laag).

Niet instelbaar met DIP switches.

VEConfigure software

De VirtualSwitch is een software functie in de microprocessor. De inputs van deze functie zijn parameters die met VEConfigure gekozen können worden (bijv. bepaalde alarms, of spanning niveaus). De output is een binaire status (0 of 1). De output kan gekoppeld worden aan het multifunctionele relais.

5.3 Installingen wijdigen met een computer

Alle instellingen können met behulp van een computer of met een VE.Net paneel worden gewijzigd (uitzondering VE.Net: het multifunctionele relais en de VirtualSwitch).

Veel gebruekte instellingen können gewijzigd worden door middel van dipswitches, zich par. 5.5.

Voor het wijzigen van instellingen met de computer heeft u het volgende nodig:

• VEConfigurell software. U kurz de VEConfigurell software gratis downloaden van www.victronenergy.com.

• Een UTP kabel en de MK2.2b RS-485 maar RS232 interface. Indien uw computer geen RS232 aansluiting heeft, maar wel USB, heeft u ook een RS232 maar USB interface kabel nodig.

Beide zich verwirkrijgbaar bij Victron Energy.

5.3.1 VE.Bus Quick Configure Setup

VE.Bus Quick Configure Setup is een software programme waarmee systemen met maximaal 3 Multi's (parallel of drie fase bedrijf) op eenvoudige wijze geconfigureerd nutzen worden. VEConfigurell.Maakt deel UIT van dit programma.

U kunt de software gratis downloadsen van www.victronenergy.com.

Voor aansluiting op uw computer heeft u een UTP kabel en de MK2.2b RS485 maar RS232 interface nodig.

Indien uw computer geen RS232 aansluiting heeft, maar wel USB, heeft u ook een RS232 waar USB interface kabel nodig.

Beide zich verwirkrijgbaar bij Victron Energy.

5.3.2 VE.Bus System Configurator en dongle

Voor het configureren van geavanceerde toepassingen en/of systemen met 4 omvormers ofeer moet de software VE_BUS System Configurator gebruikt worden. U kut de software downloaden van www.victronenergy.com. VEConfigurrell.Maakt deel UIT van dit programma.

U kunt het systemem+zonder dongle configureren, en gedurende 15 minuten gebruiken (demonstratie faciliteit). Voor permanent gebruik is een dongle noodzakelijk, deze is verkrijgbaar gegeneerprijs.

Voor aansluiting op uw computer heeft u een UTP kabel en de MK2.2b RS-485 maar RS232 interface nodig.

Indien uw computer geen RS232 aansluiting heeft, maar wel USB, heeft u ook een RS232 waar USB interface kabel nodig.

Beide zich verkrijngbaar bij Victron Energy.

5.4 Instellen met een VE.Net paneel

Hiervoor heeft U een VE.Net paneel en de 'VE.Net to VE.Bus converter' nodig.

Met VE.Net kurz u alle parameters instellen, met uitzondering van het multifunctionele relais en de VirtualSwitch.

5.5 Instellen met DIP switches

Een aantal instellingen kan gewijzigd worden door middel van DIP switches

Dit gaat als volgt:

a) Schakel de Compact aan, bij voorkeur zonder belasting.
b) Stel de dipswitches in zoals gewenst.
c) Sla de instellingen op in het microprocessor geheugen door DIP switch 8 'on' en daarna wee'er 'off' te schakelen.

5.5.1 DIP switch 1 en 2

ds 1: (fabrieksinstelling 'off').

Moet op 'off' staan als er geen Control paneel is aangesloten, en op 'on' als er wel een paneel is aangesloten.

ds 2: (fabrieksinstelling 'on').

Moet op 'on' staan als er geen Control paneel is aangesloten, en op 'off' als er wel een paneel is aangesloten.

ds5: omvormer frequentie

Voorbeeld 1 is de fabrieksinstelling (Muv DS-2 staan de DIP switches van een新产品staan allemaal in de 'off' stand,ondat de fabrieksinstelling per computer is ingevoerd).

DS-1 Panel DS-2 Panel DS-3 Ongebruikt DS-4 Ongebruikt DS-5 Frequentie DS-6 Search mode: DS-7 Ongebruikt DS-8 Opslaan	off on off off off off → ←	DS-1 DS-2 DS-3 DS-4 DS-5 DS-6 DS-7 DS-8	off on off on ← ←	DS-1 DS-2 DS-3 DS-4 DS-5 DS-6 DS-7 DS-8	on off on on on ←
Example 1: (factory setting) 1 Geen paneel 2 Geen paneel 5 Frequentie: 50Hz 6 Search Mode off 8 opslaan: off → on → off		Example 2 1 Geen paneel 2 Geen paneel 5 Frequentie: 50Hz 6 Search Mode on 8 opslaan: off → on → off		Example 3 1 Panel aangesloten 2 Panel aangesloten 5 Frequentie: 60Hz 6 Search Mode on 8 opslaan: off → on → off

Sla de instellingen op in het microprocessor geheugen door DIP switch 8 'on' en daarna weeer 'off' te schakelen.

Bij acceptatie van de settings zullen de 'Inverter' en Eco mode'en Alarm' LED's vier keer knipperen.

6. ONDERHOUD

De Phoenix Omvormer vereist geen specifiek onderhoud. Het volstaat alle verbindingen eenmaal perJAar te controleren.Voorkom dat de Phoenix Omvormer Compact vochtig worden en houd het apparaat schoon.

7. FOUTZOEKSCHEMA

Met behulp van onderstaande stappen können de meest voorkomende storingen nsel worden opgespoord.

Indien de fouit nicht opgelost kan worden, raadpleeg uw Victron Energy distributeur.

Probleem	Oorzaak	Oplossing
De omvormer Werkt nicht wonneer deze worden ingeschakeld	De.accuspanning is te hoog of te laag.	Zorg dat de.accuspanning binnen de juiste waarde is.
De omvormer Werkt nicht	Processor staat in uit-mode	Ontkoppel de netspanning. Schakel de omvormer uit. Wacht 4 seconden. Schakel de omvormer weeer aan.
De LED "alarm" knippert.	Voor-alarm, alt. 1: de.accuspanning is laag.	Laad de accu op of controller de accu aansluitingen.
De LED "alarm" knippert.	Voor-alarm, alt. 2: de belasting op de omvormer is hoger dan de nominale belasting.	Ontkoppel een deel van de belasting.
De LED "alarm" knippert.	Voor-alarm, alt. 3: lage.accuspanning en te hoge belasting.	Laad de accu's op, ontkoppel een deel van de belasting ofplaats accu's met een hogere capaciteit. Monteer kortere en/of dikkere accukabels. Controller de dynamo.
De LED "alarm" knippert.	Voor-alarm, alt. 3:rimpelspanning op de DC-aansluiting overschrijdt 1,25Vrms.	Controller de accukabels en accuaansluitingen. Wees er zeker van dat de accucapaciteit voldoende is,verhoog deze eventueel.
De LED "alarmp" brandt.	De omvormer is uitgeschakeld als gevolg van voortduring van een van bovenstaande voor-alarm omstandigheden.	Zie de bovenstaande oplossingen

1) Kan worden ingesteld op 60Hz en op 240V
2) Beveiligingen
a. Kortsluiting
b. Overbelasting
c. Accuspanning te hoog
d. Accuspanning te laag
e. Temperatuur te hoog
f. Wisselspanning op de uitgang
19. Ingangsspanning met een te hoge rimpel.
3) Niet lineaire belasting, crest faktor 3:1
4) Relais instelbaar als algemeen alarm relais, onderspanning alarm of start relais voor een aggregaat
