GEBRUIKSAANWIJZING AI442100 GAGGENAU

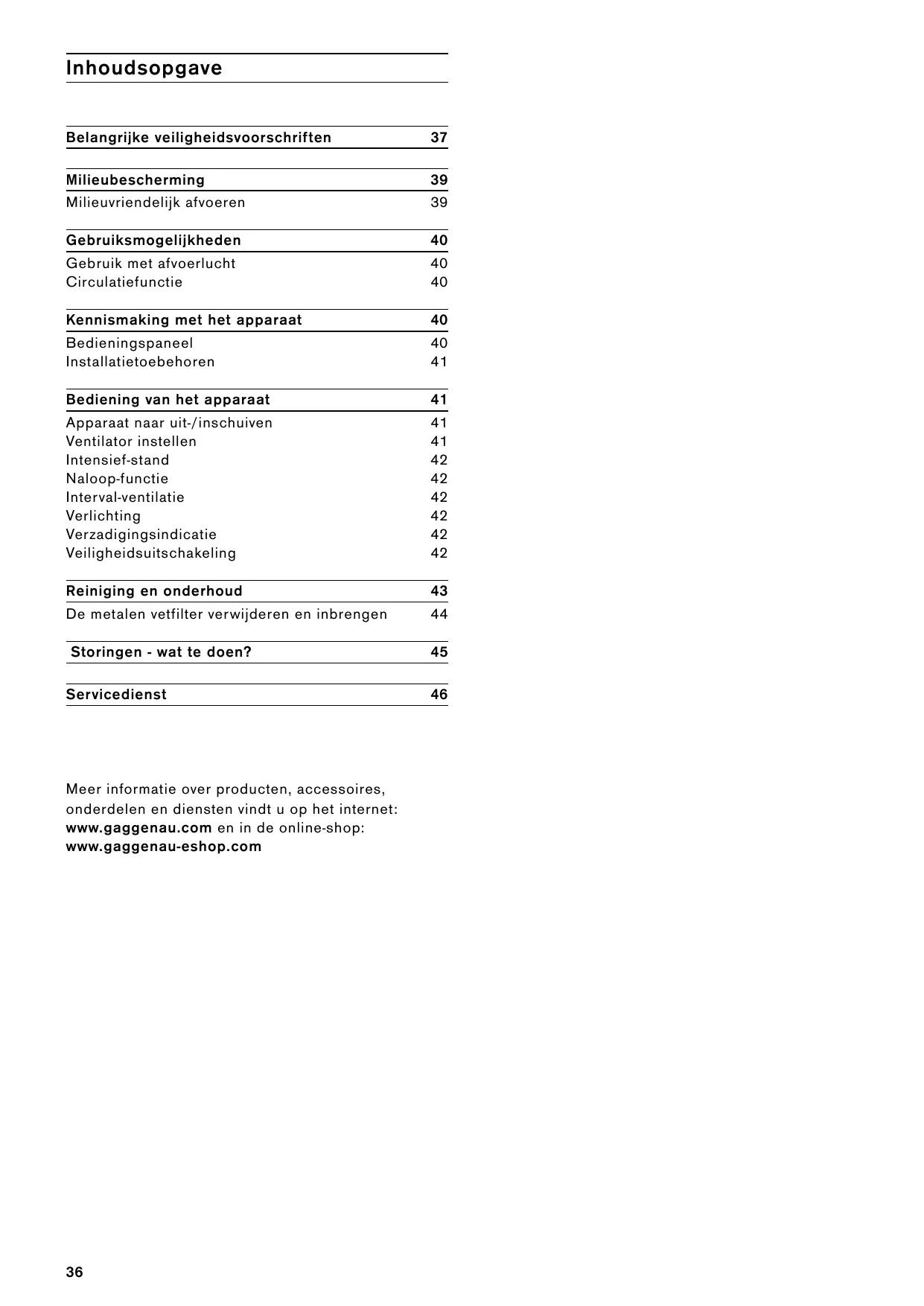

Inhoudsopgave Gekbsunarigzwj Belangrijke veiligheidsvoorschriften

Milieubescherming Milieuvriendelijk afvoeren

Gebruiksmogelijkheden Gebruik met afvoerlucht Circulatiefunctie

Kennismaking met het apparaat Bedieningspaneel Installatietoebehoren

Bediening van het apparaat Apparaat naar uit-/inschuiven Ventilator instellen Intensief-stand Naloop-functie Interval-ventilatie Verlichting Verzadigingsindicatie Veiligheidsuitschakeling

Reiniging en onderhoud De metalen vetfilter verwijderen en inbrengen

m Belangrijke veiligheidsvoorschriften Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kunt u uw apparaat goed en veilig bedienen. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geven aan een volgende eigenaar. De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installateur is verantwoordelijk voor een goede werking op de plaats van opstelling. Dit toestel is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Het apparaat is niet voor buitengebruik bestemd. Zorg ervoor dat het toestel altijd onder toezicht wordt gebruikt. De fabrikant is niet aansprakelijk voor schade als gevolg van onjuist gebruik of onjuiste bediening. Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau. Dit toestel kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan kennis of ervaring hebben, wanneer zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of geleerd hebben het op een veilige manier te gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij zij 8 jaar of ouder zijn en onder toezicht staan. Zorg ervoor dat kinderen die jonger zijn dan 8 jaar uit de buurt blijven van het toestel of de aansluitkabel. Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade. Dit apparaat is niet bestemd voor gebruik met een externe tijdschakelklok of een afstandbediening. Levensgevaar! Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging. Altijd voor voldoende luchttoevoer zorgen, wanneer de luchtafvoer plaatsvindt in een ruimte met een vuurbron die gebruikmaakt van de aanwezige lucht. Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestookt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af naar buiten. In combinatie met een ingeschakelde afzuigkap wordt aan de keuken en aan de ruimtes ernaast lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte. ▯ Zorg daarom altijd voor voldoende ventilatie. ▯ Een ventilatiekast in de muur alleen is niet voldoende om aan de minimale eisen te voldoen. U kunt het apparaat alleen dan zonder risico gebruiken wanneer de onderdruk in de ruimte waarin de vuurbron zich bevindt niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneer de voor de verbranding benodigde lucht door niet afsluitbare openingen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd. Verstikkingsgevaar! Verpakkingsmateriaal is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriaal laten spelen.

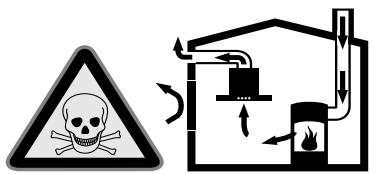

Raadpleeg in ieder geval het bedrijf dat in uw huis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesysteem van uw huis te beoordelen en kan een voorstel doen voor passende maatregelen op het gebied van de luchttoevoer. Indien de afzuiging alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik mogelijk. Brandgevaar!

De vetafzettingen in het vetfilter kunnen ontbranden. Vetfilter minstens om de 2 maanden reinigen. Apparaat niet zonder vetfilter gebruiken. De vetafzettingen in het vetfilter kunnen ontbranden. In de buurt van het apparaat nooit werken met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installeren wanneer er een afgesloten, niet verwijderbare afscherming aanwezig is. Er mogen geen vonken wegspringen. Hete olie en heet vet vatten snel vlam. Hete olie en heet vet nooit gebruiken zonder toezicht. Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken. Wanneer er gas-kookzones ingeschakeld zijn waar geen kookgerei op staat, wordt er tijdens het gebruik zeer veel warmte ontwikkeld. Een ventilatieapparaat dat daarop is aangebracht kan beschadigd of in brand raken. Gebruik de gas-kookzones alleen wanneer er kookgerei op staat. Bij gelijktijdig gebruik van meerdere gaskookzones ontwikkelt zich veel warmte. Hierdoor kan het ventilatieapparaat beschadigd of in brand raken. Het ventilatieapparaat mag alleen worden gecombineerd met gas-kookzones die een totaal vermogen van 18 kW niet overschrijden. Bij overschrijding van een totaal vermogen van 12 kW dienen de plaatselijke voorschriften met betrekking tot de ventilatie, de afmetingen van de ruimtes en de combinatie met ventilatieapparaten voor afvoer- of circulatielucht in acht te worden genomen. Risico van verbranding! Tijdens het gebruik worden de toegankelijke onderdelen heet. De hete onderdelen nooit aanraken. Zorg ervoor dat er geen kinderen in de buurt zijn. Risico van letsel!

Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Veiligheidshandschoenen dragen. Op het apparaat geplaatste voorwerpen kunnen vallen. Plaats geen voorwerpen op het apparaat. Het licht van LED-lampen is zeer fel en kan de ogen beschadigen (risicogroep 1). Niet langer dan 100 seconden direct in de ingeschakelde LED-lampen kijken. Beklemmingsgevaar bij het in- en uitschuiven van het apparaat. Bij het in- of uitschuiven nooit met uw handen in het bewegingsbereik van het apparaat komen. Zorg ervoor dat er geen kinderen in de buurt zijn. Kookgerei dat zich in het bewegingsbereik van het apparaat bevindt, kan omvallen. Naar buiten komende hete vloeistof kan leiden tot lichamelijk letsel. Geen kookgerei in het bewegingsbereik van het apparaat plaatsen. Kookgerei en kookplaten worden erg heet. Nooit met uw handen boven de hete kookplaat of heet kookgerei komen. Kans op een elektrische schok! Een defect toestel kan een schok veroorzaken. Een defect toestel nooit inschakelen. De netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen. Contact opnemen met de klantenservice. ▯ Ondeskundige reparaties zijn gevaarlijk. Reparaties en de vervanging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zijn geïnstrueerd door de klantenservice. Is het apparaat defect, haal

Kans op een elektrische schok! dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice. ▯ Binnendringend vocht kan een schok veroorzaken. Geen hogedrukreiniger of stoomreiniger gebruiken. Kans op een elektrische schok! Milieubescherming Haal het apparaat uit de verpakking en verwijder het verpakkingsmateriaal op een milieuvriendelijke wijze. Milieuvriendelijk afvoeren Oorzaken van schade Attentie! Risico van beschadiging door corrosie. Schakel het apparaat wanneer u kookt altijd in om condensvorming te voorkomen. Condenswater kan leiden tot corrosie. Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doek. Beschadiging van het oppervlak door een foutieve manier van reinigen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Gebruik voor de bedieningselementen geen reinigingsmiddel voor roestvrij staal. Voer de verpakking op een milieuvriendelijke manier af. Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten. Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen. Bij het in- of uitschuiven kunnen het apparaat of aangrenzende kookplaten worden beschadigd door voorwerpen die erop geplaatst zijn. Plaats geen voorwerpen op de beweegljke onderdelen van het apparaat.

Gebruiksmogelijkheden Kennismaking met het apparaat U kunt dit apparaat gebruiken voor luchtafvoer en circulatielucht. Hier leert u uw nieuwe apparaat kennen en krijgt u informatie over de toebehoren.

Gebruik met afvoerlucht

De aangezogen lucht wordt door de vetfilters gereinigd en via een buizensysteem naar de buitenlucht afgevoerd.

Aanwijzing: De afvoerlucht mag niet worden afgevoerd via een in gebruik zijnde rook- of afvoergasschoorsteen, noch via een schacht die dient voor de ontluchting van ruimtes met stookplaatsen.

Komt de afvoerlucht terecht in een rook- of afvoergasschoorsteen die niet in gebruik is, dan dient u een vakbekwame schoorsteenveger te raadplegen. Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken. Circulatiefunctie De aangezogen lucht wordt door de vetfilters en een actief koolfilter gereinigd en weer teruggeleid naar de keuken.

Schakelaar In-/Uitschuiven

Filterafdekking Bedieningspaneel Bij alle functiekeuzetoetsen is de achtergrond verlicht wanneer ze actief zijn. Het controlelampje van de "Verzadigingsindicatie" knippert. @ Licht Aan/Uit Aanwijzing: Om geurtjes bij het gebruik van de circulatiefunctie te voorkomen, dient u een actief koolfilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in de prospectus of kunt u navragen bij uw speciaalzaak. Het daartoe benodigde toebehoren is verkrijgbaar bij de speciaalzaak, de klantenservice of de Online-shop. œ Verzadigingsindicatie ž Naloop-functie Ž Intensiefstand 3 ventilatorstand 3 2 ventilatorstand 2 1 ventilatorstand 1 ÿ Ventilator Aan/Uit

Installatietoebehoren AA 010 410 Luchtuitlaatrooster circulatie 90 mm AD 754 045 Aansluitstuk voor aluminium flexpijp 2x NW 150 mm rond AD 854 043 Aansluitstuk voor vlak kanaalsysteem met luchtgeleidings-lamellen 1x NW 150 mm vlak AD 854 045 Aansluitstuk voor vlak kanaalsysteem met luchtgeleidings-lamellen 2x NW 150 mm vlak Apparaat uitschuiven

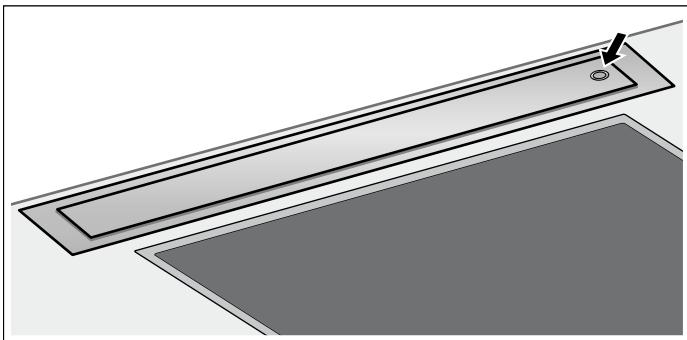

Voorwerpen uit het bewegingsbereik van het apparaat halen.

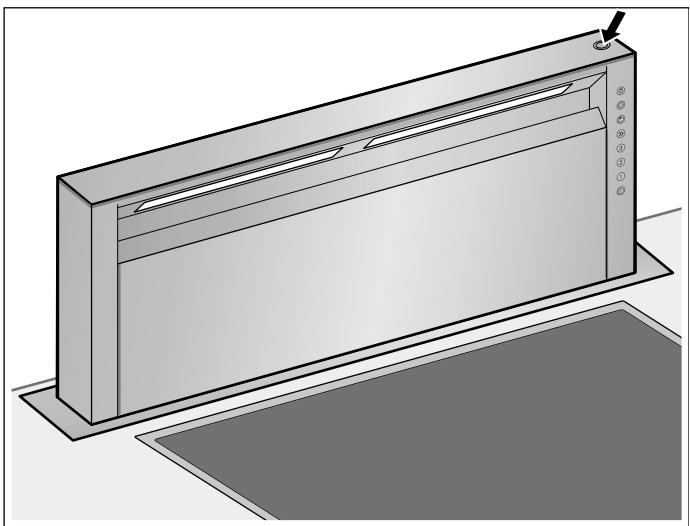

Toets aan de bovenkant van het apparaat indrukken. Het apparaat komt volledig naar buiten. Bediening van het apparaat Apparaat inschuiven Dit apparaat functioneert alleen in volledig uitgeschoven toestand. Aanwijzing: Schakel de afzuigkap in zodra u begint met koken en schakel hem pas enkele minuten na het koken weer uit. Zo wordt de keukendamp het effectiefst verwijderd. De filterafdekking dient volledig gesloten te zijn.

Voorwerpen uit het bewegingsbereik van het apparaat halen.

Toets aan de bovenkant van het apparaat indrukken. Het apparaat komt volledig naar binnen. Het licht en de ventilator worden automatisch uitgeschakeld. Apparaat naar uit-/inschuiven

Risico van letsel! Beklemmingsgevaar bij het in- en uitschuiven van het apparaat. Bij het in- of uitschuiven nooit met uw handen in het bewegingsbereik van het apparaat komen. Zorg ervoor dat er geen kinderen in de buurt zijn.

Risico van letsel! Kookgerei dat zich in het bewegingsbereik van het apparaat bevindt, kan omvallen. Naar buiten komende hete vloeistof kan leiden tot lichamelijk letsel. Geen kookgerei in het bewegingsbereik van het apparaat plaatsen. Aanwijzing: Bij het naar binnen en naar buiten komen van het apparaat kunnen geluiden optreden. Dit is normaal en heeft geen invloed op de werking van het apparaat. Ventilator instellen Inschakelen Voor het afzuigen zijn drie ventilatiestanden en een intensief-stand beschikbaar.

Met de toets ÿ het apparaat inschakelen. De ventilator start op stand 2.

Met de toetsen 1, 2, 3 of Ž de ventilatiestand in overeenstemming met de kooksituatie instellen. Uitschakelen Met de toets ÿ het apparaat uitschakelen.

Intensief-stand Verlichting Bij sterke geur- en dampvorming kunt u de intensiefstand gebruiken. U kunt de verlichting onafhankelijk van de ventilatie inen uitschakelen.

Toets # indrukken. De ventilator start op stand 2.

Toets Ž indrukken. De intensiefstand is geactiveerd. Aanwijzing: De looptijd van de intensiefstand bedraagt 6 minuten. Na afloop hiervan schakelt het toestel terug naar de eerder gekozen ventilatorstand.

Druk op toets # of de toets van een andere ventilatorstand. De intensiefstand wordt beëindigd. Druk op de toets @. Lichtsterkte instellen Houdt de toets @ ingedrukt tot de gewenste helderheid verkregen is. Verzadigingsindicatie Na een gebruikstijd van 30 uur knippert de verzadigingsindicatie œ van de vetfilter.

Uiterlijk op dit moment dient de metalen vetfilter gereinigd te worden. In het hoofdstuk Reinigen en verzorgen ziet u hoe u de metalen vetfilter moet schoonmaken.

Terwijl de verzadigingsindicatie knippert, kan deze met de toets œ teruggezet worden. Naloop-functie Inschakelen U kunt de naloop-functie voor elke ventilatorstand activeren.

Toets ž indrukken. De nalooptijd bedraagt voor alle ventilatorstanden 6 minuten. Na afloop hiervan gaat de ventilatie automatisch uit. Is de verlichting ingeschakeld, dan blijft deze na afloop van de nalooptijd aan. Voor uw beveiliging is het apparaat uitgerust met een veiligheidsuitschakeling.Wanneer er binnen deze tijd geen bediening plaatsvindt, wordt de verlichting na 12 uur en de ventilator na 4 uur uitgeschakeld. Uitschakelen Druk op de toets ž of de toets van een andere ventilatorstand. De naloop-functie wordt voor het einde van de resterende nalooptijd beëindigd. Interval-ventilatie Inschakelen Bij de interval-ventilatie schakelt de ventilatie automatisch steeds 6 minuten per uur in.

Toets ž twee keer indrukken. De toets ž en de toets van de gekozen ventilatorstand knipperen afwisselend. De interval-ventilatie is ingeschakeld. Uitschakelen Toets # indrukken. De interval-ventilatie is uitgeschakeld.

Reiniging en onderhoud

Schoonmaakmiddelen Glas Glasreiniger: met een zachte doek schoonmaken. Geen schraper gebruiken. Bedieningselementen Warm zeepsop: met een vochtig schoonmaakdoekje reinigen en een zachte doek nadrogen. Risico van beschadiging van de elektronica doordat er vocht kan binnendringen. Reinig de bedieningselementen nooit met een natte doek. Geen reinigingsmiddel voor roestvrij staal gebruiken. Verbrandingsgevaar! Het apparaat wordt heet tijdens de bereiding. Laat het voor de reiniging afkoelen.

Bereik Gevaar van een elektrische schok! Binnendringend vocht kan een schok veroorzaken. Het toestel alleen met een vochtige doek schoonmaken. Vóór het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen.

Kans op een elektrische schok! Binnendringend vocht kan een schok veroorzaken. Geen hogedrukreiniger of stoomreiniger gebruiken.

Risico van letsel! Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Veiligheidshandschoenen dragen. Schoonmaakmiddelen Om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen beschadigd raken, dient u zich te houden aan de opgaven in de tabel. Gebruik

geen scherpe of schurende reinigingsmiddelen,

geen sterk alcoholhoudende reinigingsmiddelen,

geen harde schuur- of schoonmaaksponsjes,

geen hogedrukreinigers of stoomstraalapparaten. Metalen vetfilter reinigen Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is mogelijk dat er kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

Brandgevaar! De vetafzettingen in het vetfilter kunnen ontbranden. Vetfilter minstens om de 2 maanden reinigen. Apparaat niet zonder vetfilter gebruiken. Aanwijzingen

Geen agressieve, zuur- of looghoudende reinigingsmiddelen gebruiken.

Bij het reinigen van de metalen vetfilters ook de houder van de vetfilters in het apparaat reinigen met een vochtige doek.

De metalen vetfilters kunnen in de afwasautomaat of met de hand worden gereinigd. Was nieuwe vaatdoekjes voor het gebruik goed uit. Neem alle aanwijzingen en waarschuwingen in acht die bij de reinigingsmiddelen vermeld worden. In de afwasautomaat: Bereik Schoonmaakmiddelen Roestvrij staal Warm zeepsop: met een schoonmaakdoekje reinigen en met een zachte doek nadrogen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Bij de klantenservice of in speciaalzaken zijn speciale schoonmaakmiddelen voor roestvrij staal verkrijgbaar. Het schoonmaakmiddel heel dun opbrengen met een zachte doek. Aanwijzing: Bij reiniging in de afwasautomaat kunnen lichte verkleuringen optreden. Dit heeft geen invloed op de werking van de metalen vetfilters. Gelakte oppervlakken Aluminium en kunststof Warm zeepsop: met een vochtig schoonmaakdoekje reinigen en een zachte doek nadrogen. Geen reinigingsmiddel voor roestvrij staal gebruiken. Glasreiniger: met een zachte doek schoonmaken.

Reinig sterk verzadigde metalen vetfilters niet samen met serviesgoed.

Plaats de metalen vetfilters los in de afwasautomaat. De metalen vetfilters mogen niet worden vastgeklemd. Met de hand: Aanwijzing: Bij hardnekkig vuil kunt u een speciaal vetoplosmiddel gebruiken. Dit kunt u bestellen via de Online-shop.

Laat de metalen vetfilters weken in een heet afwassopje.

Gebruik voor het reinigen een borstel en spoel daarna de filters goed af.

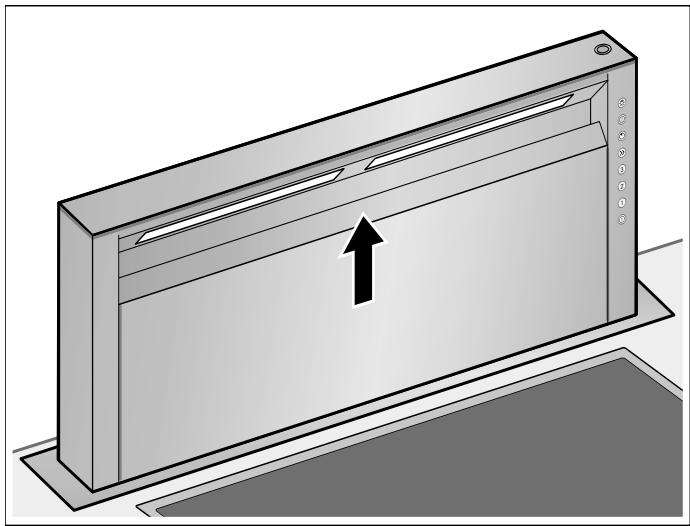

De metalen vetfilter verwijderen en inbrengen Filterafdekking openen

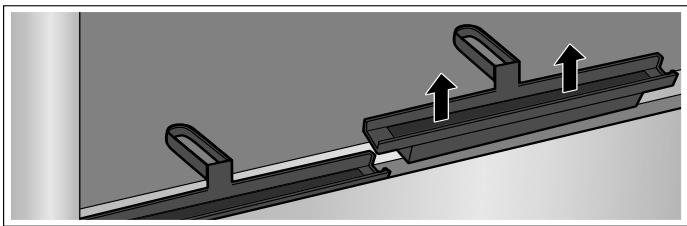

Filterafdekking in het midden vastpakken en naar boven trekken. Vetopvanggoten schoonmaken Voor een betere reiniging kunnen de vetopvanggoten worden verwijderd. De vetopvanggoten kunnen in de afwasmachine worden gereinigd.

Vetopvanggoten verwijderen.

Metalen vetfilter naar achteren klappen en de vergrendeling laten vastklikken.

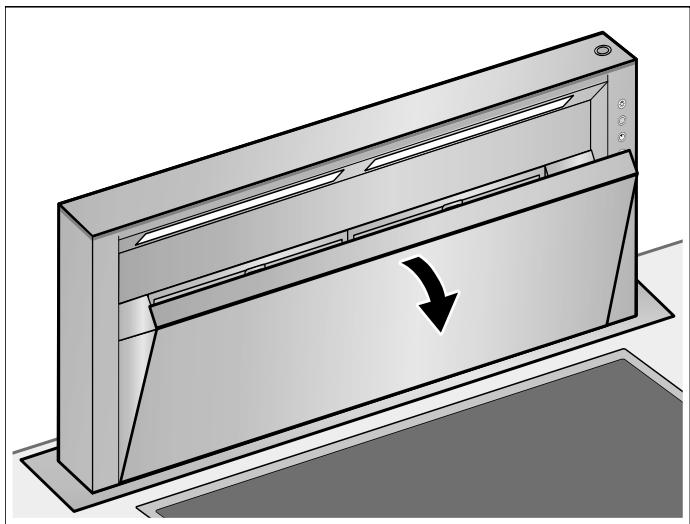

Verzadigingsindicatie terugzetten door op de toets œ te drukken. De verzadigingsindicatie œ gaat uit. Filterafdekking naar voren klappen. Filterafdekking sluiten Filterafdekking in het midden vastpakken en dichtklappen. De filterafdekking klikt in. Filterafdekking reinigen U kunt de filterafdekking verwijderen om hem gemakkelijker schoon te maken. Metalen vetfilter demonteren

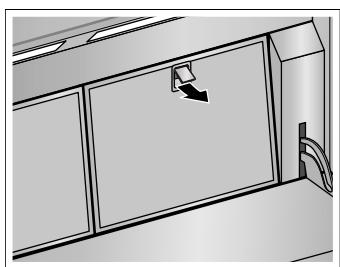

Vergrendeling openen en de metalen filter naar voren klappen.

Metalen vetfilter uit de houder nemen.

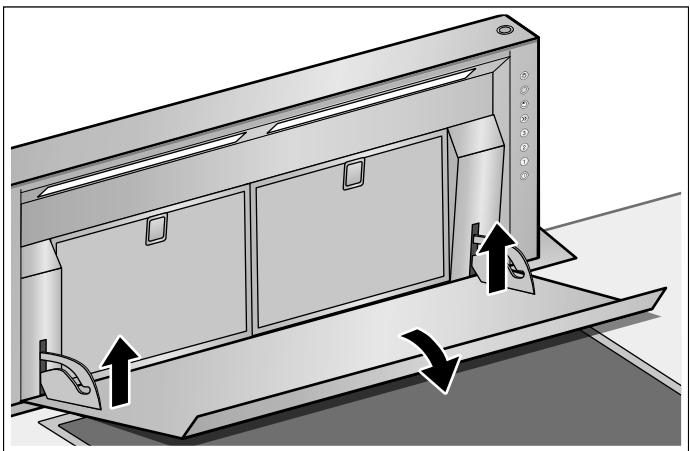

Filterafdekking met beide handen aan de zijkant beetpakken.

Het achterste deel tot de aanslag optillen en de filterafdekking naar voren trekken. Aanwijzingen ‒ Onderin de metalen vetfilter kan zich vet verzamelen. ‒ Metalen vetfilter niet schuin houden, om te voorkomen dat het vet eruit druipt. De filterafdekking kan over de schroefbouten van de houder worden getrokken.

Filterafdekking met beide handen aan de zijkant vastpakken.

Filterafdekking over de schroefbouten van de houder schuiven en aan de voorkant optillen, tot hij inklikt. Storingen - wat te doen? Vaak kunt u storingen gemakkelijk zelf verhelpen. Let op de volgende aanwijzingen voordat u contact opneemt met de klantenservice.

Kans op een elektrische schok! Ondeskundige reparaties zijn gevaarlijk. Reparaties en de vervanging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zijn geïnstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice. LED-lampen Defecte LED-lampen mogen alleen worden vervangen door de fabrikant, diens klantenservice of een erkend vakman (elektromonteur).

Risico van letsel! Het licht van LED-lampen is zeer fel en kan de ogen beschadigen (risicogroep 1). Niet langer dan 100 seconden direct in de ingeschakelde LED-lampen kijken. Storingstabel Storing Mogelijke oorzaak Oplossing Apparaat werkt De stekker is De stekker in het stopniet niet in het stop- contact steken contact gestoken Stroomonderbreking Controleer of andere keukenapparaten functioneren Zekering defect Controleer in de meterkast of de zekering voor het toestel in orde is Apparaat gaat niet naar binnen. Filterafdekking niet gesloten. Filterafdekking volledig sluiten. De toetsverlich- De besturingting functioseenheid is neert niet. defect. Neem contact op met de servicedienst. De verlichting functioneert niet. De lampen zijn defect. Neem contact op met de servicedienst. De toets œ knippert. De filter is verontreinigd. Filter reinigen, zie hoofdstuk Reinigen en verzorgen.

Apparaat werkt Stekker van de Verbinding van netwerkniet, alle toetnetwerkkabel is kabels voor alle apparasen knipperen niet in het stop- ten controleren contact gestoken Zekering defect Controleer in de meterkast of de zekeringen voor alle apparaten in orde zijn

Er is een component van het apparaat uitgevallen Contact opnemen met de servicedienst Servicedienst Wanneer uw apparaat gerepareerd moet worden, staat onze servicedienst voor u klaar. Wij vinden altijd een passende oplossing, ook om onnodig bezoek van een technicus te voorkomen. Geef aan de klantenservice altijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) van uw apparaat op, zodat wij u goed van dienst kunnen zijn. Het typeplaatje met de nummers vindt u aan de voorkant van het apparaat. Open hiervoor de deur van de kast waarin het apparaat is ingebouwd. Om niet te lang te hoeven zoeken wanneer u de klantenservice nodig heeft, kunt u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen. E-nr. FD­nr. ServicedienstO Let erop dat het bezoek van een technicus van de servicedienst in het geval van een verkeerde bediening ook tijdens de garantieperiode kosten met zich meebrengt. De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen. Verzoek om reparatie en advies bij storingen

Vertrouw op de competentie van de producent. Zo bent u er zeker van dat de reparatie wordt uitgevoerd door geschoolde onderhoudstechnici, die beschikken over de originele onderdelen voor uw huishoudelijke apparaten.
