GEBRUIKSAANWIJZING K7 COMPACT KARCHER

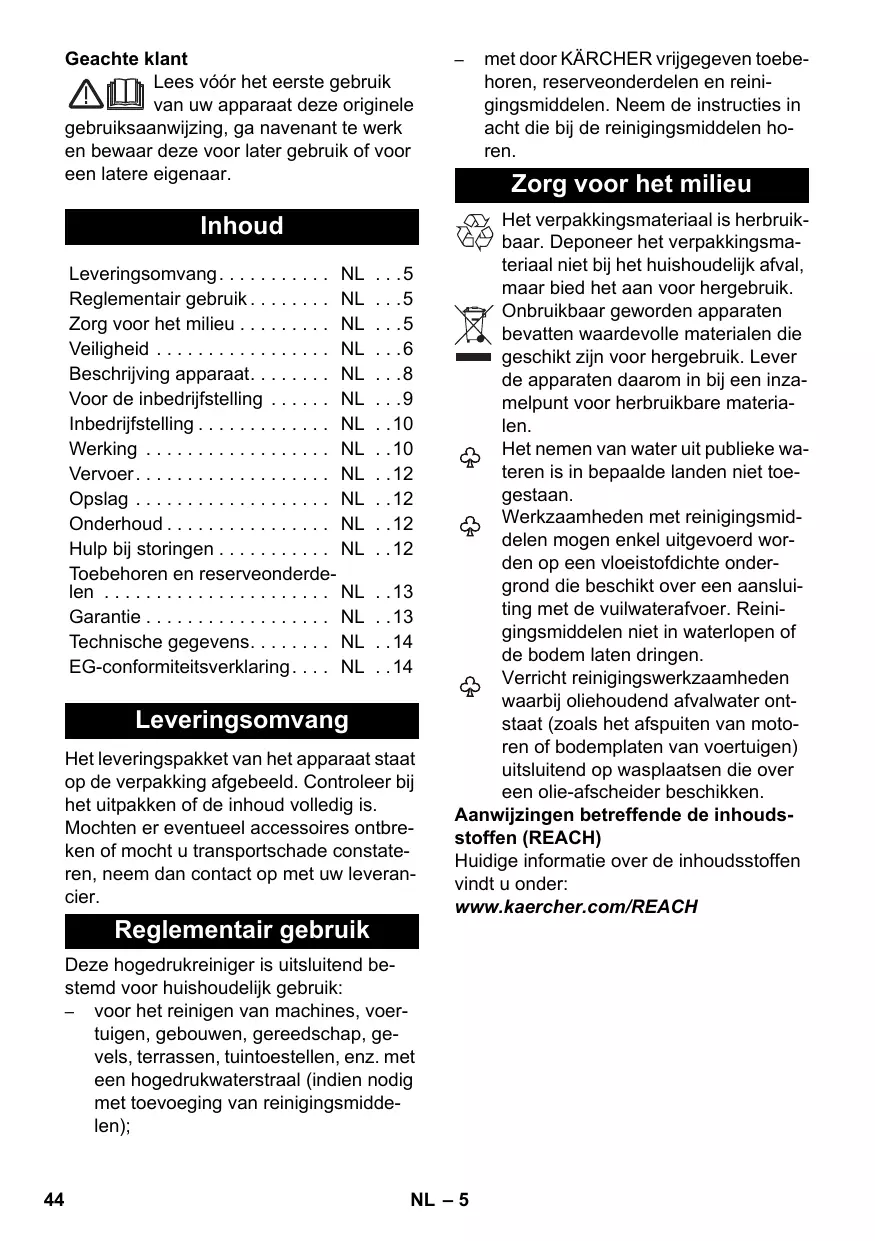

Lees vór het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar.

Inhoud

Reglementair gebruik. NL .5

Zorg voor het milieu. NL 5

Veiligheid NL 6

Beschrijving apparatus. NL 8

Voor de inbedrijfstelling . . . . NL . .9

Inbedrijfstelling NL 10

Werking NL 10

Vervoer. NL 12

Opslag NL 12

Onderhoud. NL 12

Hulp bij storingen NL 12

Toebehoren en reserveonderdelen NL 13

Garantie NL 13

EG-conformiteitsverklaring....NL...14

Leveringsomvang

Het leveringspakket van het apparaat staat op de verpakking afgebeeld. Controller bij het uitpakken of de inhoud volledig is.

Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier.

Deze hagedrukreiniger is uitsluitend bestemd voor huishoudelijk gelebruik:

• voor het reinigen van machines, voertuigen, gebouwen, gereedschap, gevels, terrassen, tuintoestellen, enz. met een hogedrukwaterstraal (indien nodig met toevoeging van reinigingsmidden);

• met door KÄRCHER vrijgeveen toebehoren, reserveonderdelen en reinigingsmiddelen. Neem de instructies in acht die bij de reinigingsmiddelen ho-ren.

Zorg voor het milieu

Het verpakkingsmaterial is herbruikbaar. Deponeer het verpakkingsmaterial Niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten waarom in bij een inzamelpunt voor herbruikbare materiai-len.

Het nemen van water UIT publieke wat-eren is in bepaalde landen nicht toe-gestaan.

Werkzaamheden met reinigingsmiddelen mogen enkel uitgevoerd worden op een vloeistofdichte ondergrond die beschicht over een aansluiting met de vuilwaterafvoer. Reinigingsmiddelen nicht in waterlopen of de bodem lately dringen.

Verricht reinigingswerkzaamheden waar bij oliehoudend afvalwater ontstaat (zoals het afspuiten van motoren of bodemplaten van voertuigen)uitsluitend op wasplaatsen die over een olie-afscheider beschikken.

Aanwijzingen betreffende de inhouds-stoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

Betekenis van de instructies

Gevaar

Verwijzing maar een onmiddelijk dreigend gevaar dat tot ernstige en zichs dodelijk lichaamsverwondingen leidt.

Waarschuwing

Verwijzing waar een möglichke gevaarlijke situatie die tot ernstige en zichs dodelijkichechaamsverwondingen kan leiden.

Voorlichtig

Verwijzing maar een möglichke gevaarlijke situation die tot lichte verwondingen kan leiden.

Opgelet

Verwijzingaar een mogelijkke gevaarlijke situatie die tot materielle schade kan leiden.

Symbolen op het toestel

De hagedrukstraal mag nicht gezricht worden op Personen, die- ren, actieve elektrische uitrusting of het apparaat zich.

Het apparaat mag Niet onmiddelijk aangesloten worden op het openbare drinkwaternet.

Neem de netstekker en de contactdoos nooit met vochtige handen vast.
- Controller de stroomaansluitleidingen met netstekker voor elk gebruik op schade. Laat beschadigde stroomaansluitledingen onmiddelijk door een geauthoriserde klantenservice / elektricien verrangen. Neem een apparaat met beschadigde stroomaansluitleiding Niet in bedrivf.
Alle stroomvoerende voorwerpen binnen het werkgebied要去en spuitwater-dichtল.
Netstekker en koppeling van een ver-lengkabel moeten waterdicht zich en mogen Niet in water liggen.

De koppeling mag verder nicht op de grond liggen. Er worden aanbevolen om kabeltrommels te gebruiken die garanderen dat de contactdozen zich minstens 60 mm boven de grond bevinden.

Let erop dat stroomleidingen en ver-lengkabels Niet aangetast of bescha-digd worden door overrijden, knellen,rekken o.d. Bescherm de stroomleidingen gegen但它te, olie en scherpe randen.

Waurschuwing

Sluit het apparaat enkel aan wisselstroom aan. De spanning要去 overeenstemmen met het typeplaatje van het apparaat.
Het apparaat mag enkel aan een elektrische aansluiting aangesloten zich in die door een elektromonteur conform IEC 60364 werden uitgevoerd.
Niet-geschikte elektrische verlangkabels können gevaarlijk sein. Gebruik in open lucht enkel daartoe vrijgeveven en overeenkomstig gekenmerkte elektrische verlangkabels met een voldoen de große diameter: 1 - 10 m: 1,5 mm²; 10 - 30 m: 2,5 mm²:
Rol de verlangkabel alsijd volledig van de kabeltrommel af.
- Om veiligheidsreden bevelen wij aan om het apparaat via een aardlekschakelaar (max. 30 mA) te gebruiken.

Veilige omgang

Gevaar

• Controller belangrijke componenten zoals hagedrukslang, handspuitpistol en veiligheidsinrichtingen voor elk gebruik op beschadigingen. Vervang beschadigde componenten onmiddelijk. Neem een apparaat met beschadigde componenten nicht in bedrivf.
  Richt de hogedrukstraal Niet op u zich of anderen om schoeisel of kledij te reinigen.
  Spuit geen voorwerpen af die ongezonde stoffen bevatten (bv. asbest).

Voertuigbanden / bandventielen kunnen door de hagedrukstraal beschadigd worden en springen. Een eerste teken waarvan is een verkleuring van de band. Beschadigde voertuigbanden / bandventielen zich levensgevaarlijk. Respecteer bij de reiniging een minimumstraalafstand van 30 cm!
Houd verpakkingsfolie uit de buurt van kinderen, er bestaat verstikkingsgevaar!

Waurschuwing

■ Kinderen of nicht-geinstrueerd personeelogen het apparaat Niet gebruiken.
Dit apparaat mag Niet gebruikt worden door Personen met beperkte fysieke, zintuiglijke of mentale capacitieren of met te weinig ervaring en/of kennis, tenzij ze onder toezicht staan van een bevoegde persono die instaat voor hun verilgheid of van die persoon instructies hebben gekregen over het gebruik van het apparaat en de waaruit resulterende bevaren begrijpen.
■ Kinderen mogen nicht met het apparaat spelen.
■ Kinderen要去en gecontroleerd worden om te garanderen dat ze Niet met het apparaat spelen.
De gebruiker要去h apparaat op reglementaire wijze gebruiken. Hij要去rekening houden met deplaatselijke omstandigheden en tijdens de werkzaamheden met het apparaat letten op personen in de omgeving.
Hogedrukslangen, armaturen en koppelingen zich belangrijk voor de veiligheid van het apparaat. Gebruik enkel door de fabrikant aanbevolen hoge-dukslangen, armaturen en koppelingen.
Gebruik het apparaat Niet wanner zich andere Personen binnen de reikwijdtbebinden, behalte wanner die personen beschemende kledij dragen.
Dit apparatus waerd ontwikkeld voor gebruik met reinigingsmiddelen, die door de fabrikant worden geleverd of aanbevolen. Het gebruik van andere reini

gingsmiddelen of chemicalien kan de veiligheid van het apparaat nadelig beenvloeden.

Voorzichtig

Bij langere werkonderbrekingen moet het apparaat met de hoofdschakelaar / apparaatschakelaar uitgeschakeld of要去 netstekker uitgetrokken worden.
Respecteer bij de reiniging van gelakte oppervlakken een minimumstraalafstand van 30 cm om beschadigingen te vermijden.
Laat het apparaat nooit zonder toezicht staan terwijl het in bedrijf is.
Gebruik het apparaat Niet bij temperatu- ren onder 0^

Andere gevaren

Gevaar

Verstuif geen brandbare vloeistoffen.
Zuig nooit oplosmiddelhoudende vloeistoffen of onverdunde zuren en oplosmiddelen op! Daartoe behoren bv. benzine, verfverdunner of stookolie. De spuitnevel is zeerlicht ontvlambaar, explosief en giftig. Gebruik geen aceton, onverdunde zuren en oplosmiddelen aangezien deze de in het apparaat gebruikte materialen aantasten.
Het is verboden om het apparaat in expliosiegevaarlijke bereiken te gebruiken.
Bij het gebruik van het apparaat in gevaarlijke bereiken (bv. tankstations)要去en de overeenkomstige veiligheidsvoorschriften in acht genommen worden.

Persoonlijke veiligheidsuitrusting

Draag de juiste beschermende kleding en een veiligheidsbril ter bescherming gegen terugspattend water.

Stabilititeit

Voorzichtig

Zorg er vór alle handelingen met of aan het apparaat voor dat het apparaat stabel staat om ongevallen of beschadigingen door omvallen van het apparaat te vermijden.

De stabiliteit van het apparaat is gegarandeerd wanner het op een effen ondergrond worden geplaatst.

Veiligheidsinrichtingen

Voorzichtig

Veiligheidsinrichtingen dieren ter beschering van de gebruiker en mankind Niet veranderd of omzeild worden.

Apparaatschakelaar

De hoofdschakelaar van het apparaat verhinder de onvoorziene werkig van het apparaat.

Vergrendeling handspuitpistol

De vergrendeling blokkeert de hendel van het handspuiptpistool en verhindert de onvoorziene start van het apparaat.

Overstroomklep met drukschakelaar

De omloopklep verhindert de overschrijding van de toegelaten werkdruk.

Wordt de hendel van het handspuitpistol losgelaten, dan schakelt de drukschakelaar de pomp UIT en stopt de hogedrukstraal.

Wordt de hendel aangetrokken, dan scha-kelt de drukschakelaar de pomp wee in.

Beschrijving apparatus

In deze gebruiksaanwijzing staat de maxi-male uitrusting omschreiben. Afhankelijk van het model zich er verschillen in de leveringspakketten (zie verpakking).

Afbeeldingen zie uitklapbaar blad!

1 Wateraansluiting met ingebouwde zeef
2 Koppelinggedeelte voor wateraansluiting
3 Houser voor het handspuijtpistol
4 Hoofdschakelaar ,0/OFF“ / ,I/ON"
5 Hogedrukslang
6 Doseerregeling voor reinigingsmiddel
7 Houser voor het handspuitpistol
8 HD-slangtrommel

9 Transportgreep
10 Handkruk voor slangtrommel
11 Bewaring van fles Plug 'n' Clean schoonmaakmiddel met aansluiting voor schoonmaakmiddel
12 Houser voor de straalpijp
13 Opberghaak voor netsnoer
14 Stroomleiding met stekker
15 Fles Plug 'n' Clean schoonmaakmiddel met afsluitdop
16 Transportwiel
17 Handpistol
18 Vergrendeling handspuitpistol
19 Toets voor het scheiden van de hoge-drukslang van het handspuitpistol
20 Spuitlans met vuilfrees Voor hardnekig vuil
21 Spuitlans met drukregeling (Vario Power) Voor de meest gangbare reinigingstaken. De werkdruk kan traploos+tussen „Min" en „Max" ingesteld worden. In de stand "Mix" kan een dosis reinigings-middel toegevoegd worden.

Om de werkdruk te verstellen, THAT u de hendel van het handspuitpistol los en draait u de straalbuis in de gewenste stand.

\* Optioneel toebehoren

22 Wasborstel

Niet geschikt voor de werkking met reinigingsmiddelen.

23 Delta-Racer D150

De Delta-Racer verenigt een wasborstel met een roterende hogedrukstraal. Hij is daardoor bijzonder voor het wassen van auto's en het reinigen van erg verwuiilde oppervlakken geschikt.

24 Schuimsproeier met reinigingsmiddeltank Reinigungsmiddel wordenuit de tank gezogen en er ontstaat een krachtig schuim van reinigingsmiddel.

\*\*Niet in leveringspakket

25 Watertoevoerslang

Een versterkte waterslang met een courante koppeling gebruiken. Diameter minstens 13mm (1/2 inch); lengthe minstens 7,5 m.

Voor de inbedrijftelling

Toebehoren monteren

Afbeeldingen zie uitklapbaar blad!

Losse onderdelen die bij het apparaat geleverd werden,要去en voor de inbedrijfstelling gemonteerd worden.

Opberging voor handspuiptpistol monteren

Afbeelding A

Onderste houder in uitsparingen zetten enaar voren schuiven,hij klikt hoorbaar in.

Afbeelding B

Bovenste houder inzetten enaar onderen tot aanslag drukken.

Opberghaak voor netsnoer monteren

Afbeelding C

Opberghaak indrukken en in bovenste positie klikken.

Doseringsregelaar voor reinigingsmiddel monteren

Nodig zich de 2 meegeleverde schroeven en een kruiskopschroevendraaier PH 2.

Afbeelding D

Beide reinigingsmiddelslangen op aan-sluitingen steken.
Doseringsregelaar aanbrengen en met 2 schroeven bevestigen.

Aanwijzing: Bij de montage er absolut op letten dat de verbindingsstukken van de doseringsregelaar in de voorziene uitsparingen op de behuizing gefexeerd worden.

Transportgreep monteren

Afbeelding E

Hogedrukslang op de slangtrommel wikkelen.

Afbeelding F

Het vrije uiteinde van de opgerolde hogedrukslang door de uitsparingen op de doseringsregelaar schuiven.

Afbeelding

Transportgreep aanbrengen, boutein boringen steken en vastschroeven.

Afbeelding H

Aansluitnippel van de korte hagedrukslang in het messing bevestigingspunt drukken, totdat deze hoorbaar inklikt. Veilige verbinding controleren door aan de hagedrukslang te trekken.

Hogedrukslang met handspuittpistol verbinden

Afbeelding

Hogedrukslang in handspuipistool ste-ken tot die hoorbaar vastklikt.

Instructie: Letten op een correcte uitrichting van de aansluitnippel.

Veilige verbinding controleren door aan de hogedrukslang te trekken.

Watertoevoer

Opgelet

Verontreinigungen in het water konnen de hogedrukpomp en de toebehoren beschadigden. Ter bescherming worden het gebruik van de KARCHER-waterfilter (bijzondere toebehoren, bestelnummer 4.730-059) aanbevolen.

Aansluitwaarden zie typeplaatje/Technische gegevens.

Voorschriften van de watermaatschappij in acht nemen.

Watertoevoer vanuit de waterleiding

Waurschuwing

Conform de geldige voorschriften mag het apparaat nooit zonder systeemscheider aan het drinkwaternet gebruikt worden. Er要去 een geschikte systeemscheider van de firma KÄRCHER of alternatif een systeemscheider conform EN 12729 type BA gebruikt worden.

Water dat door een systeemscheider is gestroomd, worden als nicht-drinkbaar beschouwd.

Opgelet

Sluit de systeemscheider altijd aan de watertoevoer en nooit direct aan het apparaat aan.

Afbeelding

De meegeleverde koppeleng aan het wateraansluitpunt van het apparaat schroeven.

Water aanzuigenuit open reservoirs

Deze hagedrukreiniger is met de KÄR-CHER-zuigslang met terugslagklep (speci-ale accessoires, bestelnr. 4.440-238) geschikt voor het opzuiigen van oppervlakte-water bv.uit regentonnen of vijvers (max. aanzuighooegt ze technische gegevens).

Zuigslang met water vullen.
Zuigslang op de wateraansluiting van het apparaat schroeven en in een waterbron (bijvoorbeeld regenton) han-gen.

Inbedrijfstelling

Opgelet

Een droogloop van meer dan 2 minuten leidt tot beschadigingen van de hagedrukkpomp. Indien het apparaat binnen 2 minuten geen druk opbouwt, schakelt u het apparaatuit en gaat u te werk volgens de instructies in het hoofdstuk „Hulp bij storingen".

Afbeelding K

Hogedrukslang volledig van de slangtrommel wikkelen. Daar bij de transportgrep tegenhonden.
Aanwijzing: Wanner de handkruk zich in de veiligheidspositie bevindt, deze tevoren maar boven klappen.
Watertoevoerslang op koppeling aan de wateraansluiting steken.
Instructie: De toevoerslang behoort.
niet tot het leveringspakket.
Waterslang aan de watertoevoer aan-sluiten.
Waterkraan volledig opendraaien.
Netstekker in het stopcontact steken.
Apparaat inschakelen "I/ON".
Hefboom van het handspuitpistol ont-grendelen.
Hendel aantrekken, het apparaat worden ingeschakeld.

Apparaat latin draaien (max. 2 minutes), tot water zonder bellen uit het handspuiptpistol kocht.

Hefboom van het handspuitpistol los-laten.

Instructie: Wanneer de hendel op-nieuw wordt losgelaten, schakelt het apparaat opnieuw uit. Hogedruk blijft in het systeme behouden.

Hefboom van het handspuitpistol vergrendelen.

Werking

Gevaar

Door de waar buiten trende waterstraal aan de hogedruksproeier werkert een terugstootkracht op het handspuitpistol. Zorgervoordat u stevig staat en houd het handspuitpistol en de straalpijp goed vast.

Gevaar

Hogedrukstralen können gevaarlijk zich bij nicht-reglementair gebruik. De straal mag niet gericht worden op Personen, dieren, onder stroom staande voorwerpen of het apparaat zich.

Opgelet

Autobanden, lak of gevoelige oppervlakken zoals hout mogen Niet met de vuilfrees gereinigd worden wegens beschadigingsgevaar.

Opgelet

Gevaar van lakschade

Bij werkzaamheden met wasborstel moet\ deze vrij van vuil en andere deeltjes়n. Afbeelding

→ Straalpijp in het handspuitpistol steken en vastschroeven door hem 90^ te draaien.
Hefboom van het handspuitpistol ont-grendelen.
Hendel aantrekken, het apparaat worden ingeschakeld.

Werken met reinigingsmiddelen

Gevaar

Het gebruik van verkeerde reinigingsmiddelen of chemicalien kan de verilgheid van het apparatusaat beinvloeden.

Gebruik voor de overeenkomstige reiningstaakuitsluitend reinigings- en onderhoudsproducten van KARCHER, aangezien die special ontwikkeld werden voor het gebruik met uw apparaat. Het gebruik van andere reinigings- en onderhoudspro

ducten kan leiden tot een versnelde slijtage en het vervallen van de garantiebepalin-gen. Gelieve u teLATen adviseren in de vakhandel of direct bij KARCHER informatie aan tevragen.

Gevaar

Het verkeerd gebruik van reinigingsmidde- len kan ernstige verwondingen of vergiftig- gingveroorzaken.

Bij gebruik van reinigingsmiddelen moet het veiligheidsgegevensblad van de reinigingsmiddelfabrikant in acht genomen worden, in het bijzonder de instructies betreffende de persoonlijke veiligheidsuitrusting. Tips bij het schoonmaakmiddel: De meest gebruekte schoonmaakmiddelen van KÄRCHER hunnen voor dit aparaat al gebruikskaar in de fles Plug'n'Clean schoonmaakmiddel met aflsuitdop gekocht worden. Zo vervalt het lastige overgieten resp. vullen.

Afbeelding M

Dop van fles Plug'n'Clean schoon- maakmiddel nemen en de fles met de openingaarbenedenindeansluiting voor schoonmaakmiddelen drukken.

Afbeelding N

Aanzuighoeveelheid van de reinigingsmiddeloplossing met doseerregeling voor reinigingsmiddelen instellen.
Straalpijp met drukregeling (Vario Power) gebruiken.
Straalpijp in stand „Mix“ draaien.
Instructie: Daardoor wordenijdens de werkking de reinigingsmiddeloplossing bij de waterstraal gemengd.

Aanbevolen reinigingsmethode

Reinigungsmiddel in geringe hoeveelheid op het droge oppervlak spreoen latent inwerken (niet latent opdrogen!).
losgekomen vuil met hogedrukstraal afspoelen.

Optioneel

Schuimsproeier

Reinigingsmiddeloplossing in reini-gingsmiddeltank van de schuimsproeier vullen (doseringsindicatie op de ver-

pakking van het reinigingsmiddel in acht nemen).

Schuimsproeier verbinden met de reinigingsmiddeltank.
Schuimsproeier in handspuitpistol steken en vastzetten door 90^ -draaiing.

Werking onderbreken

Hefboom van het handspuitpistol los-laten.
Hefboom van het handspuitpistol vergrendelen.
Handspuitpistol in houder voor handspuitpistol steken.
Bij langere werkonderbrekingen (langer dan 5 minutes) het apparaat tevens uitschakelen "0/OFF".

Werking stopzetten

Voorzichtig

Scheid de hopedrukslang enkel van het handspuitpistol of het apparaat wanner geen druk in het system voorhanden is.

Waarschuwing

Bij het scheiden van toevoer- of hogedrukslangen kan na de werkking heet water uit de aansluitingen komen.

Fles Plug 'n' Clean schoonmaakmiddeluit vulopening trekken en met dop afsluiten. Voor het opbergen 180^ gedraaid in vulopening zetten.
Hefboom van het handspuitpistol los-laten.
Apparaat uitschakelen "0/OFF"
Draai de waterkraan dicht.
Druk de hendel van het handspuitpi-stool in, om de nog aanwezig druk in het systeme af te lately nemen.
Hefboom van het handspuitpistol vergrendelen.
Trek de stekker uithet stopcontact.
Apparaat scheiden van de watertoe-voer.

Vervoer

Voorlichtig

Neem bij het transport het gewicht van het apparaat in acht om ongevallen of verwonden te vermijden (zie technische geveens).

Transport met de hand

Apparaat aan de transportgreep verplaatsen.

Transport in voertuigen

Voor ligngend transport: Fles Plug'n' Clean schoonmaakmiddeluit vulopen- ning trekken en met dop afsluiten.
Apparaat beveiligien gegen verschuiven en kantelen.

Opslag

Voorlichtig

Neem bij de keuze van de opslagplaats het gewicht van het apparaat in acht om ongevallen of verwondingen te vermijden (zie technische gegevens).

Apparaat opslaan

Voor langdurige opslag, bv. tijdens de wintermaanden, moeten tevens de instructies in het hoofdstuk Onderhoud in acht genomen worden.

Apparaat op een egaal oppervlak neer-zetten.
Ontgrendelknop op het handspuitpistoole induwen en hogedrukslang van het handspuitpistoole scheiden.
Handspuitpistol in houder voor handspuitpistol steken.
Straalpijp latent vastklikken in de houder voor de straalpijp.

Afbeelding

Hagedrukslang op slangtrommel op-wikkelen: Krukhendel van de slangtrommel uitklappen, met de klok meedraaien en kruk weeinklappen.
Stroomaansluitleiding en andere accessoires aan het apparaat opbergen.

Vorstbescherming

Opgelet

Niet volledig leeggemaakte apparaten en toebehoren können door vorst vernield worden. Maak het apparaat en de toebehoren volledig leeg en bescherm ze gegen vorst.

Om schade te vermijden:

Apparaat scheiden van de watertoe-voer.
Maak de straalpijp los van het handspuitpistol.
Apparaat inschakelen (1/ON) en hebboom van het handspuitpistool indrukken tot geen water meer vrijkomt (ongeveer 1 min).
Apparaat uitschakelen.
Apparaat met alle accessoires in een vorstvrije ruimte bewaren.

Onderhoud

Gevaar

Gevaar van stroomschok.Schakel het apparaat voor alle instandhoudings- en onderhoudswerkzaamheden uit en verwijder de netstekker.

Zorg

Voor langdurige opslag, bijvoorbeeld tijdens de winter:

Afbeelding

De zeef in het wateraansluitpunt er met een platte tang uittrekken en onder stromend water reinigen.

Onderhoud

Het apparaat is onderhoudsvrij.

Hulp bij storingen

Gevaar

Gevaar van stroomschok. Schakel het apparaat voor alle instandhoudings- en onderhoudswerkzaamheden uit en verwijder de netstekker.

Reparatiewerkzaamheden en werkzaamheden aan elektrische onderdelen mogen enkel door de geauthoriseerde klantenservice uitgevoerd worden.

Kleinere storingen kurz u selbst oplossen met behulp van het volgende overzicht. Bij twijfel neemt u contact op met de bevoegde klantenservice.

Apparaat draaait nicht

Trek hendel van het handspuitpistol aan, het apparaat worden ingeschakeld.
Controlleren of de aangegeven spanning op het typeplaatje overeenkomt met de spanning van de stroombron.
Stroomleiding op beschadiging controleren.

Apparaat start nicht, motor bromt

Spanningsdaling door zwak stroomnet of bij gebruik van een verlengsnoer.
Bij het inschakelen eerst de hendel van het handspuiptpistol aantrekken en dan de apparaatschakelaar op „I/ON“ stellen.

Apparaat komt nicht op druk

Instelling aan de straalpijp controleren.
Watertoevoer op voldoende volume controlleren.
De zeef in het wateraansluitpunt er met een platte tang uittrekken en onder stromend water reinigen.
Apparaat voor de werkking ontluchten. Het apparaat zicher aangesloten straalpijp inschakelen en lien draaien (max. 2 minutes) tot water zicher luchtbellen bij het pistool waar buiten treedt. Het apparaat uitschakelen en straalpijp wee aansluiten.

Sterke drukschommelingen

Hogedruksproeier reinigen: Verontreinigungen met een naald uit het gat van de spreoeier verwijderen en met water maar voren toe uitspoelen.
Watertoevoervolume controleren.

Apparaat ondicht

Een geringe ondichtheid van het appar-. raat is technisch bepaald. Als de pomp-. aller erg lekt, moet contact worden opgenomen met de bevoegde klantenservice.

Straalpijp met drukregeling (Vario Power) gebruiken.
Straalpijp in stand „Mix" draaien.
Instelling aan de doseerregeling voor reinigingsmiddel controeren.
Controlleren of de fles met Plug 'n' Clean schoonmaakmiddel met de opening maar beneden in de aansluiting voor schoonmaakmiddelen zit.

Toebehoren en reserveonderdelen

Bijzondere toebehoren

Met extra accessoires breidt u de gebruiksmogelijkheden van uw apparaat uit. Naderere informatatie waarover kutu verkrijgen bij uw KARCHER-dealer.

Reserveonderdelen

Gebruik uitsluitend originele KÄRCHER-onderdelen. Een overzicht van de onderden vindt u aan het eind van deze gebruiks-aanwijzing.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerksplaats en neem uw aankoopbewijs mee.

Adressen vindt u onder:

Elektrische aansluiting

Spanning	230 V 1~50 Hz
Aansluitvermogen	3,0 kW
Veiligheidsklasse	IP X5
Beschermingsklasse	I
Netzekering (traag)	16 A
Wateraansluitpunt
Toevoerdruk (max.)	0,6 MPa
Toevoertemperatuur (max.)	60 °C
Toevoerhoeveelheid (min.)	12 l/min
Max. aanzuighoogte	0,5 m
Capaciteit
Werkdruk	15 MPa
Maximaal toegestane druk	16 MPa
Opbrengst, water	9,2 l/min
Volume maximaal	10,0 l/min
Opbrengst, reinigungsmiddel	0-0,3 l/min
Reactiekracht van het pistool	25 N
Maten en gewichten
Lengte	404 mm
Breedte	461 mm
Hoogte	968 mm
Gewicht, bedrijfsklaar met ac-cessoires	22,0 kg
Bepaalde waarden conformEN 60335-2-79
Hand-arm vibratiewaarde	<2,5 m/s2
Onzekerheid K	0,3 m/s2
Geluidsdrukniveau LpA	77 dB(A)
Onzekerheid KpA	3 dB(A)
Geluidskrachtniveau LWA + onveiligheid KwA	95 dB(A)

Technische wijzigingen voorbehonden.

EG-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine doorhaar ontwerp en bouwwijze en in de door ons in de handel gebrachteuitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffendeEG-richtlijnen.Deze verklaring verliesthaar geldigheid wanner zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Hogedrukreiniger

Type: 1.168-xxx

Van toepassing zijnde EG-richtlijnen

2000/14/EG

2004/108//EG

2006/42/EG (+2009/127/EG)

2011/65/EU

Toegpaste geharmoniseerde normen

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3:2008

EN 62233: 2008

Toegepaste conformiteitsbeoordelingsprocedure

2000/14/EG:Bijlage V

Geluidsvermögensniveau dB(A)

Gemeten: 92

Gegarandeerd: 95

De ondergeteken handelen in opdracht en met volmacht van de bedrijfsleiding.

H.Jenner

CEO

S. Reiser

Head of Approbation

Gevolmachtigde voor de documentatie: S. Reiser

Echipament de protectie personala

Se vor purta imbracaminte adevata precum si ochelari de protectie impotrivastropilor de apa si murdariei.

Stabilitate

Atentie

Netiek iesukts tiriisanas lidzeklis
