GEBRUIKSAANWIJZING SC 4 KARCHER

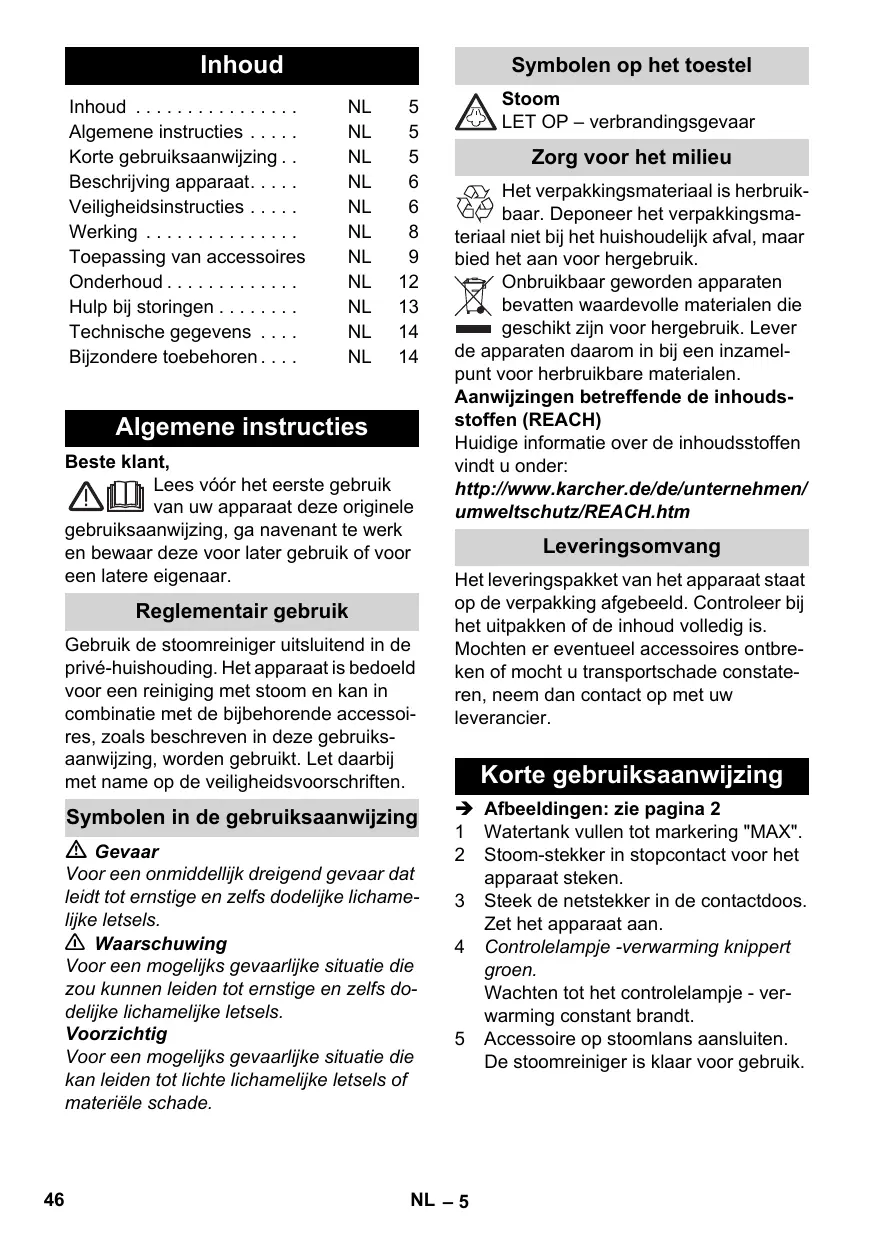

Inhoud Nederlands Inhoud Algemene instructies . . . . . Korte gebruiksaanwijzing . . Beschrijving apparaat. . . . . Veiligheidsinstructies . . . . . Werking . . . . . . . . . . . . . . . Toepassing van accessoires Onderhoud . . . . . . . . . . . . . Hulp bij storingen . . . . . . . . Technische gegevens . . . . Bijzondere toebehoren . . . . Symbolen op het toestel

Algemene instructies Beste klant, Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar. Reglementair gebruik Gebruik de stoomreiniger uitsluitend in de privé-huishouding. Het apparaat is bedoeld voor een reiniging met stoom en kan in combinatie met de bijbehorende accessoires, zoals beschreven in deze gebruiksaanwijzing, worden gebruikt. Let daarbij met name op de veiligheidsvoorschriften. Symbolen in de gebruiksaanwijzing Gevaar Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijke letsels. 몇 Waarschuwing Voor een mogelijks gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs dodelijke lichamelijke letsels. Voorzichtig Voor een mogelijks gevaarlijke situatie die kan leiden tot lichte lichamelijke letsels of materiële schade.

Stoom LET OP – verbrandingsgevaar Zorg voor het milieu Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik. Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Aanwijzingen betreffende de inhoudsstoffen (REACH) Huidige informatie over de inhoudsstoffen vindt u onder: http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm Leveringsomvang Het leveringspakket van het apparaat staat op de verpakking afgebeeld. Controleer bij het uitpakken of de inhoud volledig is. Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier. Korte gebruiksaanwijzing Î Afbeeldingen: zie pagina 2 1 Watertank vullen tot markering "MAX". 2 Stoom-stekker in stopcontact voor het apparaat steken. 3 Steek de netstekker in de contactdoos. Zet het apparaat aan. 4 Controlelampje -verwarming knippert groen. Wachten tot het controlelampje - verwarming constant brandt. 5 Accessoire op stoomlans aansluiten. De stoomreiniger is klaar voor gebruik. NL – 5 Beschrijving apparaat Veiligheidsinstructies In deze gebruiksaanwijzing staat de maximale uitrusting omschreven. Afhankelijk van het model zijn er verschillen in de leveringspakketten (zie verpakking). Î Afbeeldingen zie uitklapbaar blad! A1 Stopcontact voor apparaat met deksel A2 Watertank A3 Klep voor watertank A4 Schakelaar – Aan/Uit A5 Controlelampje - verwarming (GROEN) A6 Controlelampje - te weinig water (ROOD) A7 Handgreep A8 Houder voor accessoires A9 Vak voor toebehoren met klep A10 Onderhoudsafsluiting A11 Bewaarplaats voor stroomkabel A12 Parkeerhouder A13 Stroomleiding met stekker A14 Transportwiel (2x) A15 Zwenkwiel B1 Stoomlans B2 Stoomhendel B3 Ontgrendeltoets B4 Keuzeschakelaar voor de hoeveelheid stoom (met kinderbeveiliging) B5 Stoomslang B6 Stoomstekker C1 Puntspuitkop C2 Ronde borstel C3 Powersproeier D1 Handsproeier D2 Badstof-overtrek E1 Verlengbuizen (2 stuks) E2 Ontgrendeltoets F1 Vloersproeier F2 Borgklem F3 Vloerdweil G1 Raamtrekker Optie H1 Strijkijzer H2 Schakelaar Stoom (onderaan) H3 Controlelampje - Verwarming strijkijzer H4 Schakelaar Stoom (bovenaan) H5 Vergrendeling voor schakelaar Stoom H6 Temperatuursinstelling H7 Stoomstekker Gevaar „ U mag het apparaat niet in gebieden met explosiegevaar gebruiken. „ Bij het gebruik van het apparaat in gevaarlijk gebied moeten de overeenkomstige veiligheidsvoorschriften in acht genomen worden. „ Het apparaat niet in gevulde zwenbaden gebruiken. „ Het apparaat mag niet gebruikt worden voor de reiniging van elektrische toestellen zoals bijvoorbeeld ovens, dampkappen, microgolfovens, televisietoestellen, lampen, haardrogers, elektrische verwarmingstoestellen, enz. „ Het apparaat en het toebehoren vóór gebruik controleren op goede staat volgens de voorschriften. Indien zij niet in goede staat verkeren, mag u ze niet gebruiken. Gelieve in het bijzonder het snoer voor de aansluiting op het stroomnet, de onderhoudsafsluiting en de stoomslang te controleren. „ Een beschadigde stroomleiding onmiddellijk laten vervangen door geautoriseerde klantendienst / bevoegde electricien. „ Beschadigde stoomslang onmiddellijk vervangen. U mag alleen een door de fabrikant aanbevolen stoomslang gebruiken (bestelnummer zie reserveonderdelenlijst). „ Pak de stekker en wandcontactdoos nooit met vochtige handen beet. „ Geen voorwerpen afstomen die stoffen bevatten die gevaarlijk zijn voor de gezondheid (bv. asbest). „ De stoomstraal nooit van dichtbij met de hand aanraken en nooit richten op mensen en dieren (gevaar voor brandwonden). „ De onderhoudsafsluiting mag tijdens het gebruik niet geopend worden. 몇 Waarschuwing „ U mag het apparaat uitsluitend aansluiten op een wandcontactdoos, die is aangebracht door een elektrotechnische installateur, volgens IEC 60364. „ Gebruik uitsluitend wisselstroom voor het apparaat. De spanning moet overeenkomen met de vermelding op het typeplaatje van het apparaat. NL – 6

„ In vochtige ruimtes, zoals badkamers, het apparaat aansluiten op een stopcontact met een voorgeschakelde aardlekbeveiliging. „ Ongeschikte verlengsnoeren kunnen gevaarlijk zijn. Uitsluitend een spatwaterdicht verlengsnoer met een doorsnede van minimaal 3x1 mm² gebruiken. „ De verbinding van stekker en verlengkabel mag niet in het water liggen. „ Als er verbindingen met het netsnoer of de verlengkabel worden vervangen, moet ervoor worden gezorgd dat de spatwaterbescherming en de mechanische sterkte behouden blijven. „ De gebruiker moet het apparaat voor het juiste doel gebruiken. De gebruiker moet rekening houden met de plaatselijke omstandigheden en speciaal letten op personen die zich in de buurt bevinden. „ Dit apparaat kan bediend worden door kinderen vanaf 8 jaar en door personen met beperkte lichamelijke, gevoelsmatige of mentale capaciteiten of met gebrek aan ervaring en kennis wanneer ze onder toezicht staan en gewezen worden op het veilige gebruik van het apparaat en de daarmee samenhangende gevaren. Kinderen mogen niet met het apparaat spelen. De reiniging en het onderhoud mogen niet zonder toezicht uitgevoerd worden door kinderen. „ Laat het apparaat niet zonder toezicht achter zolang het aan staat. „ Opgelet bij de reiniging van betegelde muren met stopcontacten. Voorzichtig „ Let erop dat het netsnoer of een verlengsnoer niet wordt beschadigd doordat men eroverheen rijdt, ze knikt, er te hard aan trekt of dergelijke. Bescherm de netsnoeren tegen hitte, olie en scherpe randen. „ Giet nooit oplosmiddelen, vloeistoffen die oplosmiddelen bevatten of onverdunde zuren (bv. reinigingsmiddelen, benzine, verfverdunner en aceton) in de watertank omdat deze stoffen materialen in het apparaat aantasten.

„ Het apparaat mag tijdens het reinigen niet gedragen worden. „ Het apparaat moet op een stevige ondergrond staan. „ Apparaat enkel gebruiken of opbergen volgens de beschrijving resp. afbeelding! „ De stoomhendel tijdens de werking niet vastzetten. „ Het apparaat tegen regen beschermen. Niet buiten opslaan. Veiligheidsinrichtingen Voorzichtig Veiligheidsinrichtingen dienen ter bescherming van de gebruiker en mogen niet worden gewijzigd of omzeild. Drukregelaar De drukregelaar houdt de druk in het waterreservoir tijdens het gebruik zoveel mogelijk constant. Het verwarmingselement wordt bij het bereiken van de maximale bedrijfsdruk in het waterreservoir uitgeschakeld en bij een drukvermindering in het waterreservoir door het onttrekken van stoom weer ingeschakeld. Ketelthermostaat Wanneer er geen water in de ketel zit, stijgt de temperatuur in de ketel. De ketelthermostaat schakelt de verwarming uit. Het opnieuw inschakelen van de verwarming is zolang onmogelijk, tot de ketel gevuld wordt. Veiligheidsthermostaat Mocht de drukregelaar uitvallen en het apparaat oververhit raken, dan schakelt de beveiligingsthermostaat het apparaat uit. Wend u voor het vrijschakelen van de beveiligingsthermostaat tot de bevoegde Kärcher-klantenservice. Onderhoudsafsluiting De onderhoudsafsluiting is tegelijkertijd een overdrukventiel. Dit sluit de ketel af tegen de optredende stoomdruk. Mocht de drukregelaar defect zijn en de dampdruk in de ketel stijgen, dan gaat het overdrukventiel open en treedt stoom via de onderhoudsafsluiting naar buiten. Wend u voor het opnieuw in gebruik nemen van het apparaat tot de bevoegde Kärcherklantenservice. NL – 7 Werking Watertank vullen Î Afbeeldingen zie uitklapbaar blad! Accessoires monteren Î Deksel van de stekkerdoos van het apparaat openen. Î Stoomstekker stevig in de stekkerdoos van het apparaat steken. Daarbij moet de stekker hoorbaar vastklikken. ÎVoor het scheiden: deksel van stekkerdoos van het apparaat naar beneden drukken en stoomstekker uit de stekkerdoos van het apparaat trekken. Î Afbeelding Nodige accessoires (zie hoofdstuk „Gebruik van de accessoires“) met het stoompistool verbinden. Daartoe het open uiteinde van het accessoire op het stoompistool steken en deze zover op het stoompistool schuiven tot de ontgrendelingsknop van het stoompistool vastklikt. Î Afbeelding Gebruik de verlengpijpen indien nodig. Daartoe één resp. beide verlengpijpen verbinden met het stoompistool. Benodigd accessoire op het vrije uiteinde van de verlengpijp schuiven. Accessoires verwijderen Gevaar Bij het verwijderen van accessoires kan heet water naar buiten druppelen! Verwijder een accessoire nooit, terwijl er nog stoom naar buiten komt – Gevaar voor brandwonden! Î Keuzeschakelaar voor de hoeveelheid stoom naar achteren zetten (stoomhendel geblokkeerd). Î Afbeelding Om de accessoires te verwijderen drukt u de ontgrendelingsknop in en trekt u de onderdelen uit elkaar. De watertank kan op elk moment worden gevuld. Voorzichtig Gebruik geen condenswater uit de droogtrommel! Geen reinigingsmiddel of andere toevoegingen in het reservoir gieten! Î Afbeelding Voor het vullen van de watertank kan deze worden afgenomen of direct op het apparaat worden gevuld. Watertank afnemen Î Watertank loodrecht naar boven trekken. Î Watertank loodrecht onder waterkraan vullen tot markering "MAX". Î Watertank terugplaatsen en naar beneden drukken tot hij vastklikt. Direct op het apparaat Î Water uit een kan in de vultrechter gieten. Tot markering "MAX" vullen. Apparaat inschakelen Î Plaats het apparaat op een vast ondergrond. Î Netstekker in een stopcontact steken. Î Druk op schakelaar om het apparaat aan te zetten. Controlelampje -verwarming knippert groen. Instructie: Wanneer er geen of te weinig water in de stoomketel is, gaat de waterpomp lopen en voert water van de watertank in de stoomketel. Het vullen kan enkele minuten duren. Î Wachten tot het controlelampje - verwarming constant brandt. De stoomreiniger is klaar voor gebruik. Instructie: Het apparaat sluit om de 60 secondes het ventiel. Dit voorkomt het verkalken van het apparaat. Daarbij is een zacht klikken hoorbaar. De stoomopbrengst wordt daardoor niet verminderd. Water bijvullen Bij watertekort in het waterreservoir knippert het controlelampje - Watertekort rood en weerklinkt een signaal. NL – 8

Instructie:Altijd wanneer er te weinig water in de stoomketel is, voert de waterpomp automatisch water uit de watertank in de stoomketel. Is de watertank leeg, dan kan de waterpomp de stoomketel niet meer vullen en wordt het onttrekken van stoom geblokkeerd. Î Watertank vullen tot markering "MAX". Instructie: De waterpomp probeert met korte tussenpozen de stoomketel te vullen. Is het vullen geslaagd, dan kan er meteen weer stoom worden onttrokken en gaat het rode controlelampje uit. Hoeveelheid stoom regelen Met de keuzeschakelaar voor de hoeveelheid stoom wordt de naar buiten stromende hoeveelheid stoom geregeld. De keuzeschakelaar heeft drie standen: Apparaat opslaan Afbeelding Î Powersproeier en ronde borstel in het vak voor toebehoren opbergen. Î Handsproeier en puntspuitkop telkens op een verlengkabel steken. Î Verlengpijpen in de grote houder voor accessoires steken. Î Vloerspuitkop in de parkeerhouder hangen. Î Stoomslang rond de verlengpijp wikkelen en stoompistool in de vloerspuitkop steken. Î Snoer voor aansluiting op het stroomnet in het opbergvak voor het snoer voor aansluiting op het stroomnet opbergen. Toepassing van accessoires Belangrijke aanwijzingen voor gebruik maximale hoeveelheid stoom gereduceerde hoeveelheid stoom geen stoom - kinderbeveiliging Instructie: In die stand kan de stoomhendel niet bediend worden. Î Keuzeschakelaar instellen op de vereiste hoeveelheid stoom. Î Stoomhendel bedienen en het stoompistool altijd eerst op een doek richten tot de stoom gelijkmatig naar buiten komt. Instructie: De verwarming van de stoomreiniger schakelt tijdens het gebruik steeds weer in, om voldoende druk in de ketel te behouden. Daarbij knippert het controlelampje - verwarming groen. Apparaat uitschakelen Î Druk op schakelaar om het apparaat uit te zetten. Î Trek de stekker uit het stopcontact. Î Deksel van stekkerdoos van het apparaat naar beneden drukken en stoomstekker uit de stekkerdoos van het apparaat trekken. Î Restwater uit de watertank legen.

Reiniging van textiel Voor de behandeling met de stoomreiniger altijd op een onopvallende plaat uitproberen of het textiel de behandeling verdraagt: eerst sterk bevochtigen, dan laten drogen en vervolgens controleren op kleur- en vormveranderingen. Reiniging van gecoate of gelakte oppervlakken Bij het reinigen van keuken- of woonkamermeubelen, deuren, parket, gelakte of met kunststof gecoate oppervlakken kunnen was, meubelpolitoer, kunststof coatings of verf oplossen of kunnen vlekken ontstaan. Daarom die oppervlakken alleen met een vochtige doek reinigen. Voorzichtig Stoom niet richten op verlijmde randen aangezien het raamwerk zou kunnen loskomen. Het apparaat niet gebruiken voor het reinigen van onverzegelde hout- of parketvloeren. Reiniging van glas Verwarm bij lage buitentemperaturen, vooral in de winter, de vensterruit door het volledige glasoppervlak lichtjes in te stomen. Zo worden spanningen op het oppervlak en de daauit resulterende glasbreuk vermeden. NL – 9 Voorzichtig Stoom niet richten op de verzegelde plaatsen van het vensterraam om beschadigingen te voorkomen. Stoompistool U kunt het stoompistool zonder accessoire gebruiken, bijvoorbeeld: – voor het verwijderen van geuren en vouwen in hangende kledingstukken door te stomen vanop een afstand van 10-20 cm. – voor het afstoffen van planten. Hierbij een afstand van 20-40 cm bewaren. – voor het vochtige afstoffen door een doek kort te bevochtigen en de meubelen ermee af te stoffen. Puntspuitkop Hoe dichter die bij de verontreinigde plaats gebracht wordt, hoe hoger de reinigende werking aangezien temperatuur en stoom aan de uitlaatopening het hoogst zijn. Bijzonder praktisch voor het reinigen van moeilijk bereikbare plaatsen, voegen, armaturen, afvoerbuizen, lavabo's, wc's, jaloezieën of radiatoren. Sterke kalkafzettingen kunnen voor de stoomreiniging met azijn of citroenzuur bedruppeld worden, 5 minuten laten inwerken, vervolgens afstomen. Ronde borstel De ronde borstel kan gemonteerd worden als aanvulling van de puntspuitkop. Door te borstelen, kunnen daardoor hardnekkige vuilafzettingen makkelijker verwijderd worden. Voorzichtig Niet geschikt voor de reiniging van gevoelige oppervlakken. Î Afbeelding Ronde borstel op puntspuitkop bevestigen. Powersproeier De powersproeier kan gemonteerd worden als aanvulling van de puntspuitkop. De power-spuitkop verhoogt de uitstroomsnelheid van de stoom. Daarom is hij uitermate geschikt voor het reinigen van zeer hardnekkig vuil, het schoonblazen van hoeken, voegen, e.d.. Î Afbeelding Powersproeier op de puntspuitkop monteren zoals de ronde borstel. Handsproeier Gelieve de frotté-overtrek over de handsproeier te trekken. Bijzonder geschikt voor kleine afwasbare oppervlakken, douchecabines, spiegels of meubelstoffen. Vloerspuitkop Geschikt voor alle afwasbare wand- en vloerbedekkingen, bv. steen, tegels en pvc. Werk op sterk vervuilde oppervlakken langzaam, zodat de stoom langer kan inwerken. Instructie:Resten van reinigingsmiddelen of verzorgingsemulsies die op het te reinigen oppervlak achtergebleven zijn, zouden bij de stoomreiniging markeringen kunnen ontstaan die bij herhaaldelijk gebruik echter verdwijnen. Î Afbeelding Vloerdweil bevestigen op de vloerspuitkop. 1 Vloerdweil in de lengte vouwen en de vloerspuitkop erop zetten. 2 Klemmen openen. 3 Uiteinden van de dweil in de openingen leggen. 4 Klemmen sluiten. Voorzichtig Vingers niet tussen de klemmen steken. Vloerspuitkop parkeren Î Afbeelding Bij een onderbreking van het werk de vloerspuitkop in de parkeerhouder hangen. Raamtrekker Toepassing: – Ramen, spiegels – Glasoppervlakken van douchecabines – overige gladde oppervlakken Î Voer voor de eerste reiniging met de raamtrekker een vetoplossende basisreiniging uit met de handspuitkop en een badstof-overtrek. Î Besproei het glasoppervlak gelijkmatig met stoom van een afstand van ca. 20 cm. Î Trek het rubber van de raamtrekker baansgewijs van boven naar beneden over het glasoppervlak. Veeg de rubberstrip en de onderste rand van het raam na iedere baan droog met een doek. NL – 10

Strijkijzer Gevaar „ Wanneer het stoomstrijkijzer gevallen is, mag het niet gebruikt worden indien zichtbare schade is ontstaan of wanneer het apparaat lekt. „ Heet stoomstrijkijzer en hete stoomstraal!Maak andere personen attent op mogelijk gevaar voor verbranding. Richt de stoomstraal nooit op personen of dieren (verbrandingsgevaar). Raak met het hete stoomstrijkijzer geen elektrische kabels of brandbare voorwerpen. 몇 Waarschuwing „ Het stoomstrijkijzer en de aansluitkabel moeten tijdens het verwarmen of afkoelen buiten bereik zijn van kinderen jonger dan 8 jaar. „ Het stoomstrijkijzer moet gebruikt en opgeborgen worden op een stabiele ondergrond. Instructie: Wij adviseren het gebruik van de KÄRCHER-strijktafel met actieve stoomafzuiging (2.884-933.0). Deze strijktafel ist optimaal op het door u aangeschafte apparaat afgestemd. Daardoor verloopt het strijken aanmerkelijk lichter en sneller. In ieder geval moet u hiervoor een strijktafel met dampdoorlatende, roosterachtige strijkondergrond gebruiken. Î Stoomstekker van het strijkijzer vast in de contactdoos van het apparaat steken. Daarbij moet de stekker hoorbaar vastklikken. Î Vergewis u ervan dat er vers leidingwater in het waterreservoir van de stoomreiniger zit. Î De stoomreiniger volgens de beschrijving in werking stellen. Î Wachten tot de stoomreiniger bedrijfsklaar is. Stoomstrijken Vele soorten textiel zijn geschikt om met stoom te strijken. Gevoelige stoffen of applicaties moeten op de achterkant dan wel volgens de kledingvoorschriften gestreken worden.

Instructie:Voor die gevoelige textielsoorten raden wij het gebruik van de KÄRCHER-antikleef-strijkzool BE 6006 aan (bestelnr. 2.860-142.0). Î Stel de temperatuurregeling van het strijkijzer binnen het gearceerde gebied in (•••/MAX). Î Zodra het controlelampje voor de verwarming van het stoomstrijkijzer dooft, kan u beginnen te strijken. Waarschuwing:De zool van het strijkijzer moet heet zijn, zodat de stoom niet op de zool condenseert en op het strijkgoed druppelt. Î Bedien de schakelaar Stoom bovenaan of Stoom onderaan. – Stoom onderbreken: Schakelaar Stoom indrukken. Er komt stoom naar buiten zolang de schakelaar ingedrukt wordt. – Continu stomen: Vergrendeling voor schakelaar Stoom naar achteren trekken tot hij vastklikt. Er komt permanent stoom naar buiten. Om te beëindigen, de vergrendeling naar voren duwen. Î Richt de eerste stoomstoot aan het begin van het strijken of na onderbrekingen op een doek tot de stoom gelijkmatig naar buiten komt. Î U kunt het strijkijzer voor het met stoom bewerken van gordijnen, kleren, e.d. ook verticaal houden. Droogstrijken Waarschuwing:Ook bij het droogstrijken moet er water in de ketel zijn. Î Stel de temperatuur van het strijkijzer in, afhankelijk van het te bewerken kledingstuk.

• •• Katoen, linnen Instructie:Neem a.u.b. de strijk- en wasinstructies op het kledingstuk in acht. Î Zodra het controlelampje voor de verwarming van het stoomstrijkijzer dooft, kan u beginnen te strijken. NL – 11 Onderhoud Gevaar Onderhoudswerkzaamheden alleen uitvoeren bij uitgetrokken netstekker en afgekoelde stoomreiniger. Uitspoelen van de stoomketel Spoel de stoomketel na maximaal iedere 5e keer vullen goed uit. Î Trek de stekker uit het stopcontact. Î Stoomreiniger laten afkoelen. Î Waterreservoir leegmaken. Î Toebehoren uit de houders voor toebehoren halen. Afbeelding Î Klep van de vak voor toebehoren openen. Î Toebehoren uit het vak voor toebehoren verwijderen. Î Onderhoudsafsluiting openen. Daartoe het open einde van een verlengbuis op de onderhoudsafsluiting plaatsen, in de geleiding laten vastklikken en opendraaien. Î Vul het waterreservoir met water en schud krachtig. Daardoor lossen kalkresten op, die zich op de bodem van het waterreservoir hebben afgezet. Î Voorhanden water volledig uit het waterreservoir verwijderen (zie afbeelding) ). Ontkalken van de stoomketel Omdat zich ook op de wand van de ketel kalk afzet, adviseren wij de stoomketel telkens na de volgende intervallen te ontkalken (TF = vullingen tank): Hardheidniveau I zacht II middelhard III hard IV zeer hard ° dH

7-14 14-21 >21 mmol/l VT 0-1,3 100 1,3-2,5 90 2,5-3,8 75 >3,8 50 Opmerking: Over de hardheid van uw water kunt u bij uw waterleidingbedrijf of stedelijk waterbedrijf informatie opvragen. Î Trek de stekker uit het stopcontact. Î Stoomreiniger laten afkoelen. Î Waterreservoir leegmaken. Î Toebehoren uit de houders voor toebehoren halen. Afbeelding Î Klep van de vak voor toebehoren openen. Î Toebehoren uit het vak voor toebehoren verwijderen. Î Onderhoudsafsluiting openen. Daartoe het open einde van een verlengbuis op de onderhoudsafsluiting plaatsen, in de geleiding laten vastklikken en opendraaien. Î Voorhanden water volledig uit het waterreservoir verwijderen (zie afbeelding) ). 몇 Waarschuwing Gebruik uitsluitend producten die door Kärcher zijn vrijgegeven, om iedere beschadiging van het apparaat uit te sluiten. Î Gebruik voor het ontkalken de ontkalkingstaafjes van KÄRCHER (bestel-nr. 6.295-047). Neem bij het aanbrengen van de ontkalkingoplossing de doseerinstructies op de verpakking in acht. 몇 Let op Wees voorzichtig bij het vullen en legen van de stoomreiniger. De ontkalkingsoplossing kan kwetsbare oppervlakken aantasten. Î Vul het waterreservoir met de ontkalkingsoplossing en laat de oplossing ca. 8 uren inwerken. 몇 Waarschuwing Tijdens het ontkalken de onderhoudsafsluiting niet op het apparaat schroeven. De stoomreiniger niet gebruiken, zolang er zich nog ontkalkingsmiddel in het waterreservoir bevindt. Î Na 8 uur de oplossing volledig uit het reservoir gieten. Er blijft daarbij nog een restje oplossing in het waterreservoir achter; spoel daarom het reservoir twee tot drie keer met koud water uit, om alle resten ontkalker te verwijderen. Î Voorhanden water volledig uit het waterreservoir verwijderen (zie afbeelding) ). Î De opbergplaats voor het snoer voor aansluiting op het stroomnet droogmaken. Î Onderhoudsafsluiting met de verlengbuis dichtschroeven. Î Watertank vullen (zie pagina 8). Î De stoomreiniger is klaar voor gebruik. NL – 12

Onderhoud van accessoires Opmerking: Vloerdweil en badstof-overtrek zijn reeds voorgewassen en kunnen direct voor werkzaamheden met de stoomreiniger worden gebruikt. Î Was verontreinigde vloerdweilen en badstof-overtrekken bij 60 °C in de wasmachine. Gebruik daarbij geen wasverzachter, zodat de doeken het vuil goed blijven opnemen. De doeken kunnen in de droogtrommel. Hulp bij storingen Storingen hebben vaak een eenvoudige oorzaak die u met behulp van het volgende overzicht zelf kunt oplossen. Bij twijfel of bij storingen die niet worden vermeld kunt u zich wenden tot de erkende klantendienst. Gevaar Onderhoudswerkzaamheden alleen uitvoeren bij uitgetrokken netstekker en afgekoelde stoomreiniger. Reparaties aan het apparaat mogen alleen worden uitgevoerd door een erkende klantendienst. Lange opwarmtijd Kalkaanslag in het reservoir. Î Reservoir ontkalken. Geen stoom Controlelampje - Watertekort knippert rood en er weerklinkt een signaal. Geen water in de watertank. Î Watertank vullen tot markering "MAX". Controlelampje - te weinig water brandt rood. Geen water in stoomketel. Beveiliging tegen oververhitting van de pomp is in werking gezet. Î Apparaat uitschakelen. Î Watertank vullen Î Zet het apparaat aan. Watertank niet juist geplaatst of verkalkt. Î Watertank verwijderen en spoelen. Î Watertank terugplaatsen en naar beneden drukken tot hij vastklikt.

Stoomhendel kan niet worden ingedrukt Stoomhendel is beveiligd met vergrendeling / kinderbeveiliging. Î Keuzeschakelaar voor de hoeveelheid stoom in de voorste stand zetten. Stoomstrijkijzer "spuugt" water! Î Stel de temperatuurregelaar op trap ••• in. Î Stoomopwekker uitspoelen en ontkalken. Na strijkpauzes komen er waterdruppels uit het stoomstrijkijzer. Bij langere strijkpauzes kan stoom in de stoomleiding condenseren. Î Richt de eerste stoomstoot op een apart stuk stof. Hoog waterverlies Kalkaanslag in het reservoir. Î Reservoir ontkalken. Reserveonderdelen Gebruik uitsluitend originele KÄRCHERonderdelen. Een overzicht van de onderdelen vindt u aan het eind van deze gebruiksaanwijzing. Garantie In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee. (adres zie achterzijde) NL – 13 Technische gegevens Bijzondere toebehoren Elektrische aansluiting Spanning 220-240 V 1~50/60 Hz Beschermingsklasse Veiligheidsklasse IPX4 Capaciteit Verwarmingscapaciteit 1800 W Verwarmingscapaciteit 700 W Strijkijzer Maximale bedrijfsdruk 0,35 MPa Opwarmtijd 3 Minuten 40 g/min. Maximale hoeveelheid stoom Inhoud Watertank 1,0 l Stoomreservoir 0,5 l Afmetingen Gewicht (excl. accessoires) 4,2 kg Lengte 384 mm Breedte 241 mm Hoogte 275 mm Bestelnummer Set doeken van microvezel, bad 2.863-171 2 Soft-vloerdoekjes van badstof, 1 schuurovertrek voor handsproeier, 1 poetsdoek voor spiegel en armaturen. Set doeken van microvezel, 2.863-172 keuken 2 Soft-vloerdoekjes van badstof, 1 softovertrek van badstof, 1 doek voor streepvrije reiniging van roestvrij staal. Set doeken van microvezel, 2.863-172 vloerdoekje 2 Soft-vloerdoekjes van badstof Set doeken van microvezel, 2.863-174 soft-overtrek 2 Soft-overtrekken van badstof Frottédoeken 6.369-357 5 Vloerdoekjes van katoen Frottéovertrekken 6.370-990 5 Overtrekken van katoen Sproeier voor onderhoud van 4.130-390 textiel Voor het opfrissen van kleren en textiel. Set ronde borstels 2.863-058 4 Ronde borstels voor puntstraalsproeier Stoom-turboborstel 2.863-159 Voor reinigingstaken waarbij anders geschrobd moet worden Ontkalkingsticks 6.295-047 Stoomstrijkijzer 2.863-209 Antiplakstrijkzool 2.860-142 Geschikt voor het strijken van gevoelige stoffen. Actief-strijkplank AB 1000 2.884-993 Voor zeer goede strijkresultaten, waarbij u heel wat tijd bespaart (alleen voor 230 V) Technische veranderingen voorbehouden! NL – 14
