Producttype	VHS time-lapse videorecorder
Merk	Marmitek
Model	TLV9600
Voeding	Netvoeding via meegeleverd snoer (netspanning controleren)
Compatibele tapes	VHS, maximale duur 120 minuten
Opnamesnelheden (band E-180)	3U, 4U, 12U, 16U, 18U, 24U, 36U, 48U, 72U, 96U, 120U, 168U, 240U, 360U, 480U, 720U, 960U
Opnamemodi	Normaal, geprogrammeerd (dagelijks/wekelijks), alarm, noodgeval, lus, serieel
Video-ingangen	1x BNC
Video-uitgang	1x BNC
Audio-ingangen	1x RCA (microfoon mogelijk)
Audio-uitgang	1x RCA
Alarmingang	Contact N/O of N/C, 5 V
Alarmuitgang	HIGH (5 V) of LOW (0 V)
Noodingang	Contact N/O of N/C, 5 V
Einde band uitgang	HIGH (5 V) of LOW (0 V)
Serie-ingang	5 V gedurende 200 ms voor start
Serie-uitgang	Puls 5 V aan het einde van de opname
SW-uitgang	Multiplexer synchronisatie (Field/Frame)
Afstandsbediening	Bedraad (inbegrepen)
Weergave	Digitaal: klok, teller, alarmen, foutmeldingen
Beveiligingsvergrendeling	Ja (SET LOCK)
Audio-opname	Ja voor snelheden 3U, 12U, 18U, 24U
Koppen reinigen	Om de 1000 uur (door een professional)
Geheugenback-up	Interne batterij (48u voor volledige lading, behoud 30 dagen)
Bandbeveiliging	Beschermingslipje (anti-wissen)

Veelgestelde vragen - TLV9600 MARMITEK

Het apparaat gaat niet aan, wat te doen?

Controleer of de stekker in het stopcontact zit en of het netsnoer niet beschadigd is. Als het apparaat in de wachtstand (Timer) staat, druk dan op de Power/Timer-knop.

Er verschijnt geen beeld op de monitor, waarom?

Controleer de video-aansluitingen (BNC-kabel) en zorg ervoor dat de camera en monitor ingeschakeld zijn. Probeer indien nodig een andere kabel.

De knoppen van de afstandsbediening of het frontpaneel reageren niet, wat te doen?

Het apparaat staat mogelijk in de programmeermodus (Timer), er is een alarm- of noodopname bezig, of de SET LOCK-vergrendeling is ingeschakeld. Druk op Power/Timer, wacht tot de opname is afgelopen of houd STOP 3 seconden ingedrukt, of schakel SET LOCK uit.

De opname start niet, wat controleren?

Zorg ervoor dat de cassette niet beveiligd is (beschermingslipje intact). Als deze vergrendeld is, wordt deze uitgeworpen. Controleer ook of de opnameoptie (REC) is ingeschakeld en of de tape correct is geplaatst.

De lusopnamefunctie werkt niet, waarom?

Controleer of de optie 'Repeat Rec Set' op 'YES' staat in het menu REC SET. Houd er rekening mee dat een lopende alarmopname deze functie tijdelijk kan uitschakelen.

De geprogrammeerde opname (Timer) start niet, wat te doen?

Controleer de datum en tijd van de interne klok: deze moeten correct zijn. Zorg ervoor dat de optie 'Timer Program Set' is ingeschakeld (Y) in het menu. Controleer ook of de tape is geplaatst en niet beveiligd is.

De opname op alarmactivering werkt niet, wat controleren?

Controleer of de optie 'Alarm Rec Set' op 'YES' staat in het menu REC SET. Zorg ervoor dat de alarmsensor correct is aangesloten (alarmingang) en dat de contactinstellingen (N/O of N/C) overeenkomen.

Het afspelen vertoont ruis of sneeuw, hoe verbeteren?

Stel de tracking handmatig in met de toetsen SHIFT + of -. Als het probleem aanhoudt, kunnen de videokoppen vuil zijn: laat ze reinigen door een professional (elke 1000 gebruiksuren).

De datum en tijd worden niet op de band opgenomen, hoe weergeven?

Zorg ervoor in het menu DISPLAY SET dat de opties 'Time' en 'Date' zijn ingeschakeld. Tijdens de opname drukt u op de DISPLAY-toets om deze informatie weer te geven of te verbergen.

Kan de cassette niet uitwerpen, wat te doen?

Koppel het netsnoer los van het stopcontact, wacht enkele seconden en sluit het weer aan. Als het probleem aanhoudt, neem dan contact op met een erkende reparateur.

GEBRUIKSAANWIJZING TLV9600 MARMITEK

Lees voor het in gebruik nemen van het apparaat deze gebruiksaanwijzing en de veiligheidsinstrumenties aandachtig door.

INFORMATIE VOOR UW VEILIGHEID

1. Lees deze instructies voor u het apparaat in gebruik neemt.
2. Bewaar deze instructies zorgvuldig t.b.v. toekomstig gebruik.
3. Volg alle waarschuwingen welke op het apparaat of in deze gebruiksaanwijzing zijn aangebracht zorgvuldig op.
4. Gebruik het apparaat Niet in vochtige ruimten.
5. Reinig het apparaat uitsluitend met een schone droge doeck.
6. Zorg ervoor dat de ventilatie openingsen van uw recorder Niet worden afgedekt. Zorg dat het toestel op eenplaats staat met voldoende ventilatie.
7. Plaats het apparaat Niet boven een warmtebron (b.v. verwarming of een ander toestel).
8. Zorg dat u het apparaat uitsluitend met het meegeleverde netsnoor aansluit. Controller erest of de netspanning overeenkomt met de aansluitwaarde van uw apparaat.
9. Zorg dat het netsnoer Niet kan beschadigen, en steek de stekker op de juiste wijze in het stopcontact.
10. Indien het apparaat service behoeft, waar dit dan uitsluitend doen door erkend service personeel of een Marmitek Technische Dienst. Het zich openen van het apparaat kan levensgevaarlijk zijn. Zorg dat indien het netsnoer beschadigd is, of vloeistof in het apparaat verecht is gekomen, er altijd voor dat het apparaat Nietmeer op het lichtnet worden aangesloten alvorens geheel te+zijn ragezien door een erkend servicebedrijf.

INHOUDSOPGAVE

Bedieningselementen

Voorzijde 4
Digital display 5
Achterzijde 6
Afstandsbediening 7

Aansluiten 8
Video banden 8
Menu opbouw 9
Tijdsinstelling 10
Instellen van het On Screen display 11
Normale opname 12
Tijd geprogrammeerde opname 13
Opname na een alarm triggering 15

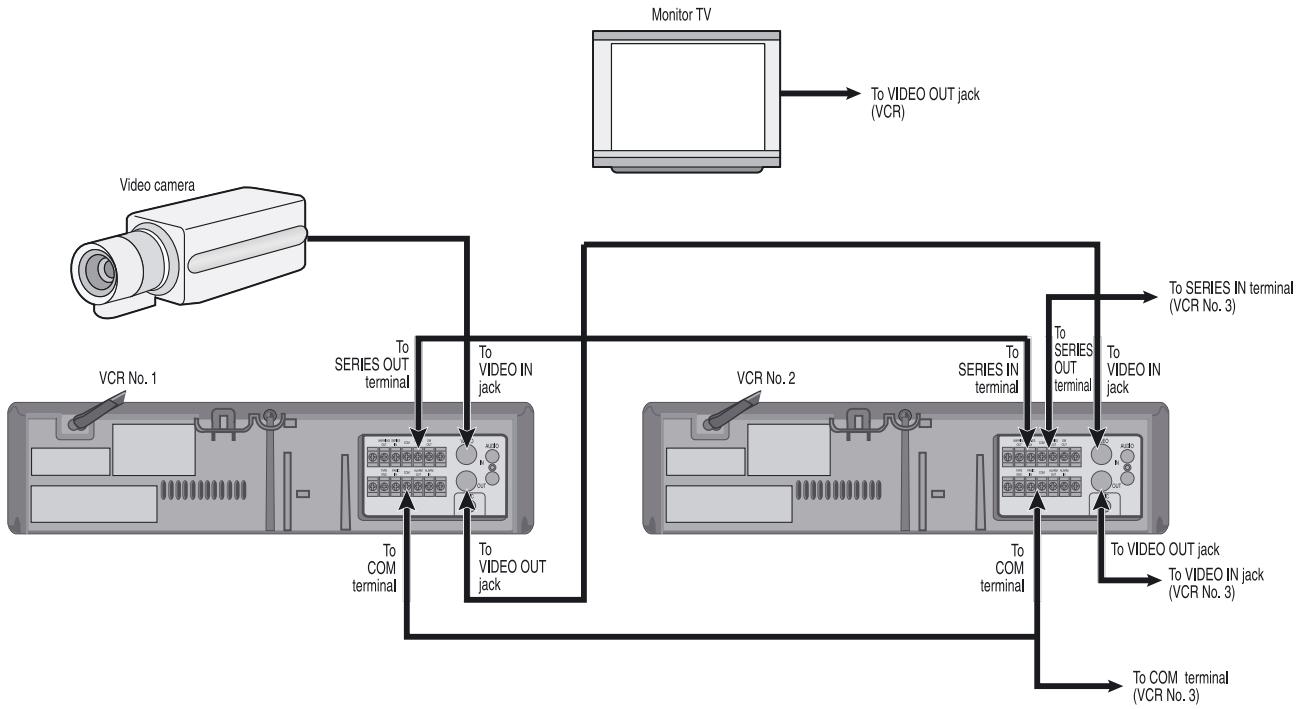

Serie schakeling 2e recorder 16
Normalaal weergeven 17
Probleemoplossingen 23

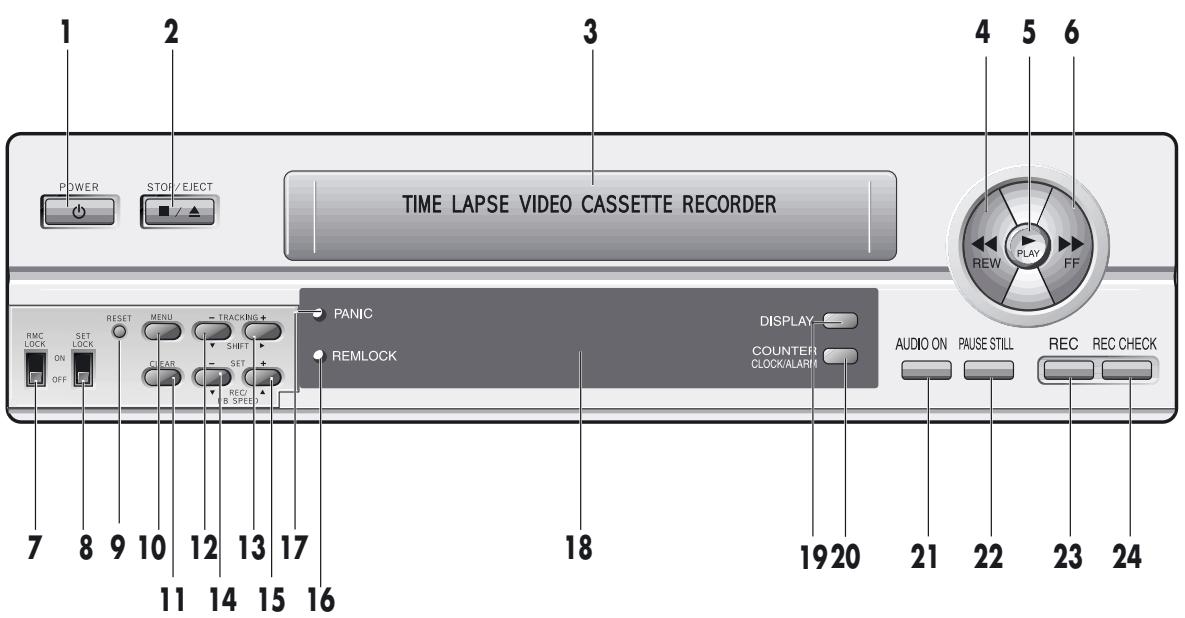

VOORZIJDE

1. Aan/Uit + klok schakelaar
2. Stop/Eject toets
3. Plaats voor cassette
4. Terugspoelen
5. Afspelen
6. Snel vooruit spoelen
7. RMC vergrendeling
8. Instellings vergrendeling
9. Reset toets
10. Menu toets
11. Clear-toets
12. Shift / tracking (-) toets
13. Shift / tracking (+) toets
14. Opname/ afspelen / snelheid / Set -toets
15. Opname/afspelen / snelheid ▲ / Set + toets
16. Afstandsbedienings vergrendeling indicator
17. Paniek In indicator
18. Display
19. Display toets
20. Teller/klok/alarm toets
21. Audio On toets
22. Pause/stilstaand beeld
23. Opname
24. Opname test toets

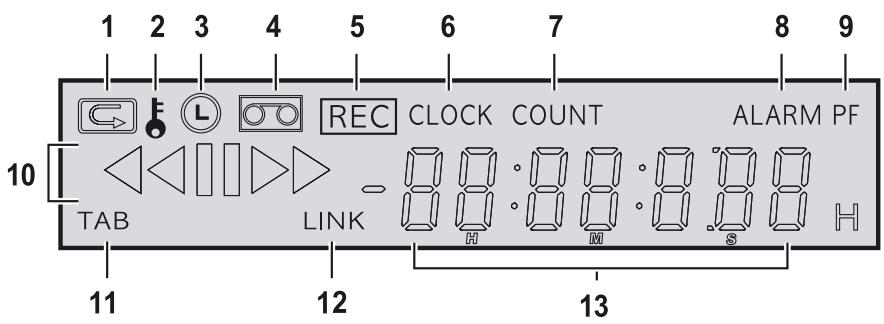

DIGITAAL DISPLAY

1. Herhaald opnemen

(geeft aan dat herhaald opnemen is ingesteld. Wanner de videoband vol is worden automatisch teruggespoeld en over de eerder opgenomen beelden opgenomen).

1. Set vergrendeling

(Geeft aan de de instellingsvergrendeling is ingeschakeld).

1. Tijd geprogrammeerde opname

(Geeft aan dat de timer is geprogrammeerd).

1. Cassette status indicator

(geeft aan dat er een videoband in het apparaat is geplaatst).

1. Opname-indicator

(Geeft aan dat de opname loopt of dat er een opnametijd is ingesteld)

1. Klok

(Geeft de actuèle hijd wee).

1. Bandteller

(Geeft de relatieve positie van de bandpositie aan).

1. Alarm-indicator

(Geeft aan dat de alarmfunctie is ingeschakeld).

1. PF-indicator

(Geeft aan dat er een spanningsuitval is geweest).

1. Weergave/cue/terugzien/stilstaand beeld/langzaam

(Geeft de weergave-instelling aan).

1. TAB-indicator

(Geeft aan dat de videoband Niet voorzien is van een beveiliging).

1. Link-indicator

(Geeft aan dat twee recorders in serie geschakeldijken).

1. Teller

(Geeft de klok, bandteller en bandsnelheid aan gedurende opname en weergave).

1. Functiedisplay

a. Bandteller (b.v. 10(uur):59(minuten)

Maximale indicatie: 19 uu r 59 minuten

b. Alarmteller (b.v. A:alarm,32:alarm nummer)

c. Play/Rec snugelheid display

d. Tijdsweergave (b.v. 7(uur), 07(minuten)

e. ERROR (foutmelding) E(error) 04 (errornummer)

E01: De cassette kan nicht geladen of uitgenomen worden.

E03: De drum draait nicht maar behoren.

E04: De band is gebrozen

f. Audio On display: A.audio), 18h (snelheid)

Weergave van functies:

Functie	Indicator:
1. REC (opname)	REC
2. REC PAUSE	II REC
3. PLAY (afspelen)	▷
4. STILL (stilstaand beeld)	II
5. FF (snel vooruitspoelen)	▷
6. REW (snel terugspoelen)	▷
7. CUE	▷
8. REVIEW (terugkijken)	▷
9. Pause Still + FF of Pause Still + REW (langzaam)	II ▲

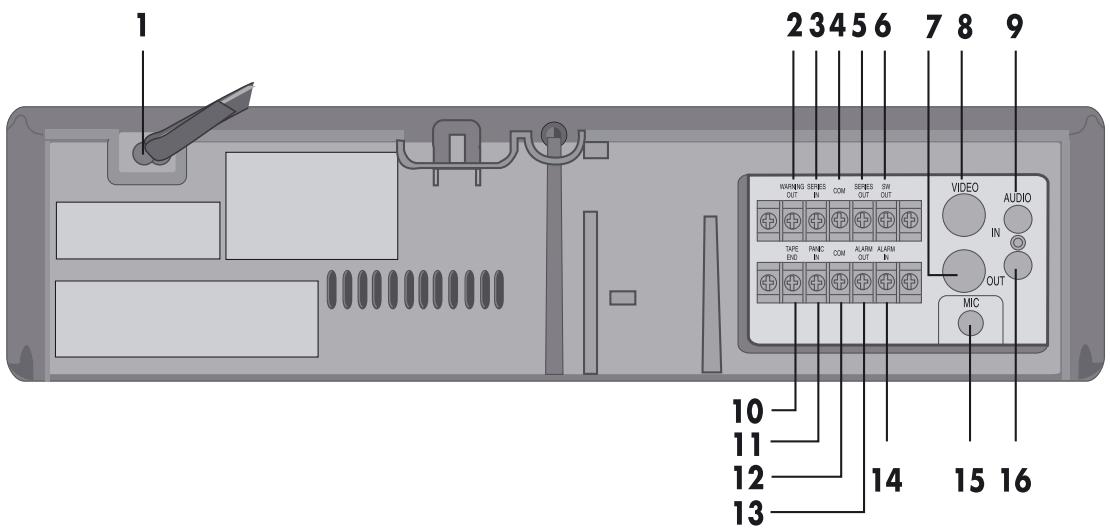

ACHTERZIJDE

1. Netsnoer
2. Uitgang waarschuwingssignaal
3. Ingang voor gebruik in série van recorders
4. Gemeenschappelijk nul
5. Uitgang voor gebruik in série van recorders
6. SW uitgang
7. Video uitgang (BNC)
8. Video ingang (BNC)
9. Audio ingang (RCA)
10. Tape End uitgang
11. Paniek ingang
12. Gemeenschappelijk nul
13. Alarm uitgang
14. Alarm ingang
15. Microfoon ingang
16. Audio uitgang (RCA)

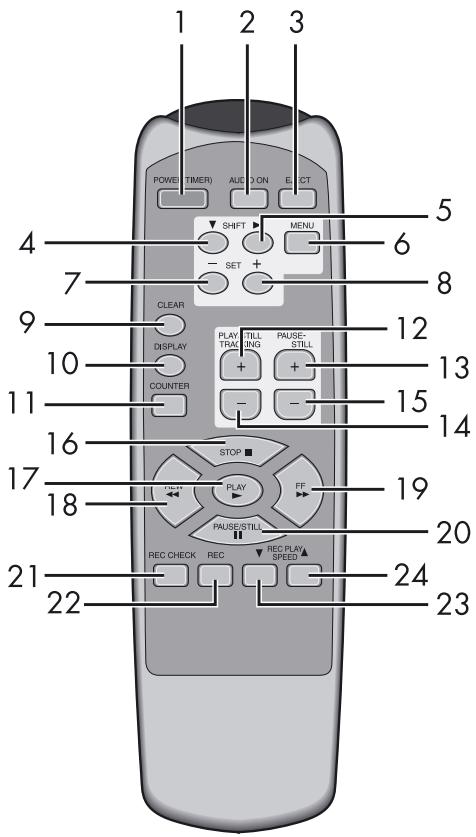

AFSTANDSBEDIENING

1. Aan/Uit-Timer
2. Audio aan
3. Eject (band uitenemen)
4. Shift
5. Shift
6. Menu
7. Set -
8. Set +
9. Clear (herstel)
   10.Display
10. Teller
11. Afspelen/stilstaan/tracking +
12. Pauze/stilstaan +
13. Afspelen/stilstaan/tracking
14. Pauze/stilstaan -
15. Stop
16. Afspelen
17. Terugspoelen
18. Vooruitspoelen
    20.Pauze/stilstaan
19. Opname test
    22.Opname
    23.Opname/afspelen snugheid
    24.Opname/afspelen snelheid

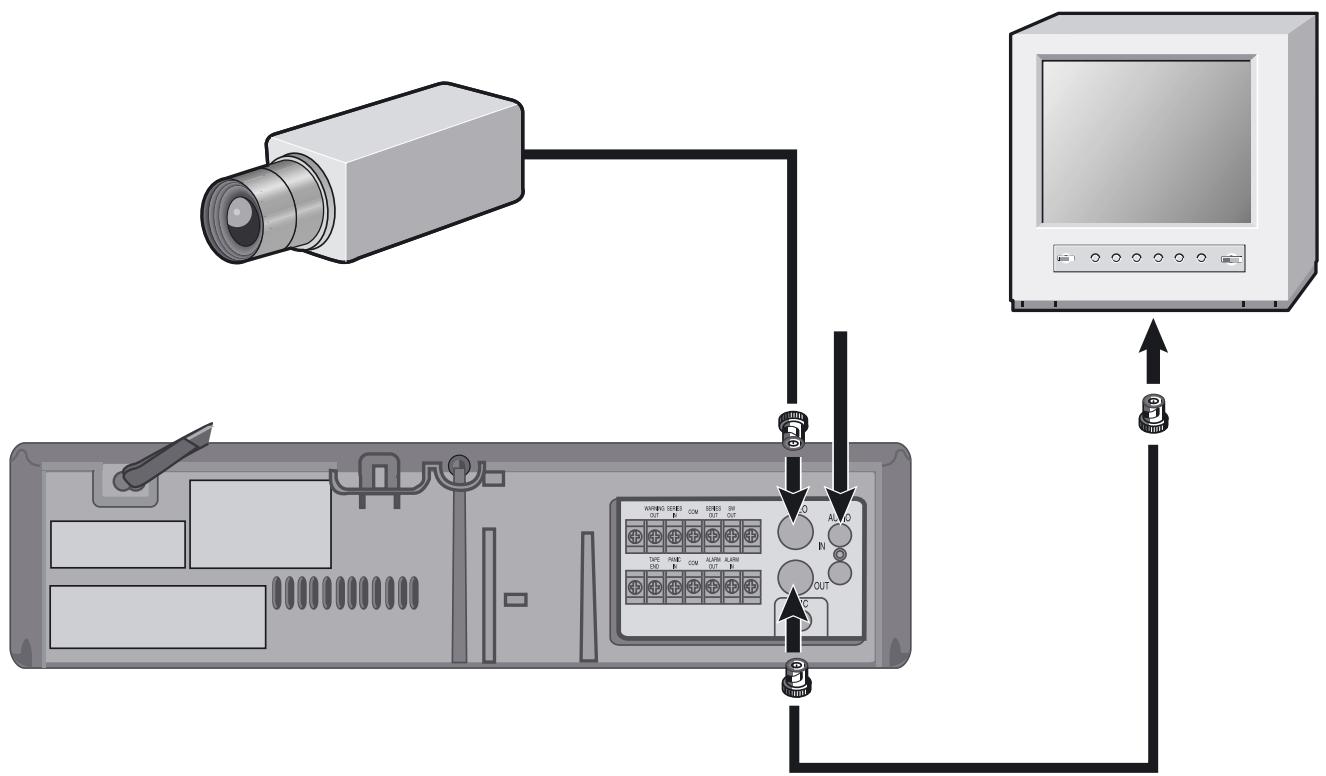

AANSLUITEN

U kunt een videocamerarechtstreeks op de recorder aansluiten volgens onderstaand schema. In veel gevalten zal de camera op de monitor worden aangesloten. In dat geval worden de uitgang van de monitor aangesloten op de Video In plug.

VIDEOBANDEN

Gebruik uitsluitend videobanden met het VHS logo. Deze Marmitek recorder is in principe ontwikkeld om te worden gezruikt met T-120 banden.

BEWAREN VAN VIDEOBANDEN:

Bewaar de videobanden algijd vertikaal in de cassette, vermijd hoge temperaturen, direct invallend zonlicht, magnetische velden (b.v. van luidsprekers), vuil of stof.

Raak de band nooit aan met uw vingers.

Voorkom schokken of trillingen.

OPNAME-BLOKKERING:

Indien u een opname wilt bewaren en voorkomen dat deze overschreiben wordt, dient u het lipje op dechterzijde van de cassette te verwijderen.

Indien u een band inbrengt waarvan het lipje is verwijderd dan wordt deze weiter automatischuitgeworpen.

Indien er eenijd geprogrammeerd is terwijl er een band met opnameblokkering in de recorder zit, dan knippert de timer-indicator en geeft de recorder een piepsignal (indien in het menu de buzzer op YES staat ingesteld).

PLAATSEN VAN DE BAND:

Plaats de cassette met het label waar de bovenzijde in de opening. Druk zachtjes in het midden van de cassette totdat de cassette opgenomen worden.

De teller zar geseset worden en OH 00M 00S aangeven.

UITNEMEN VAN DE BAND:

Druk op STOP en druk daarna op de EJECT toets.

Steek uw hand nooit in de bandopening, dit kan verwondingen veroorzaken. Indien dit toch gebeurt: meteen stekker uit het stopcontact nemen.

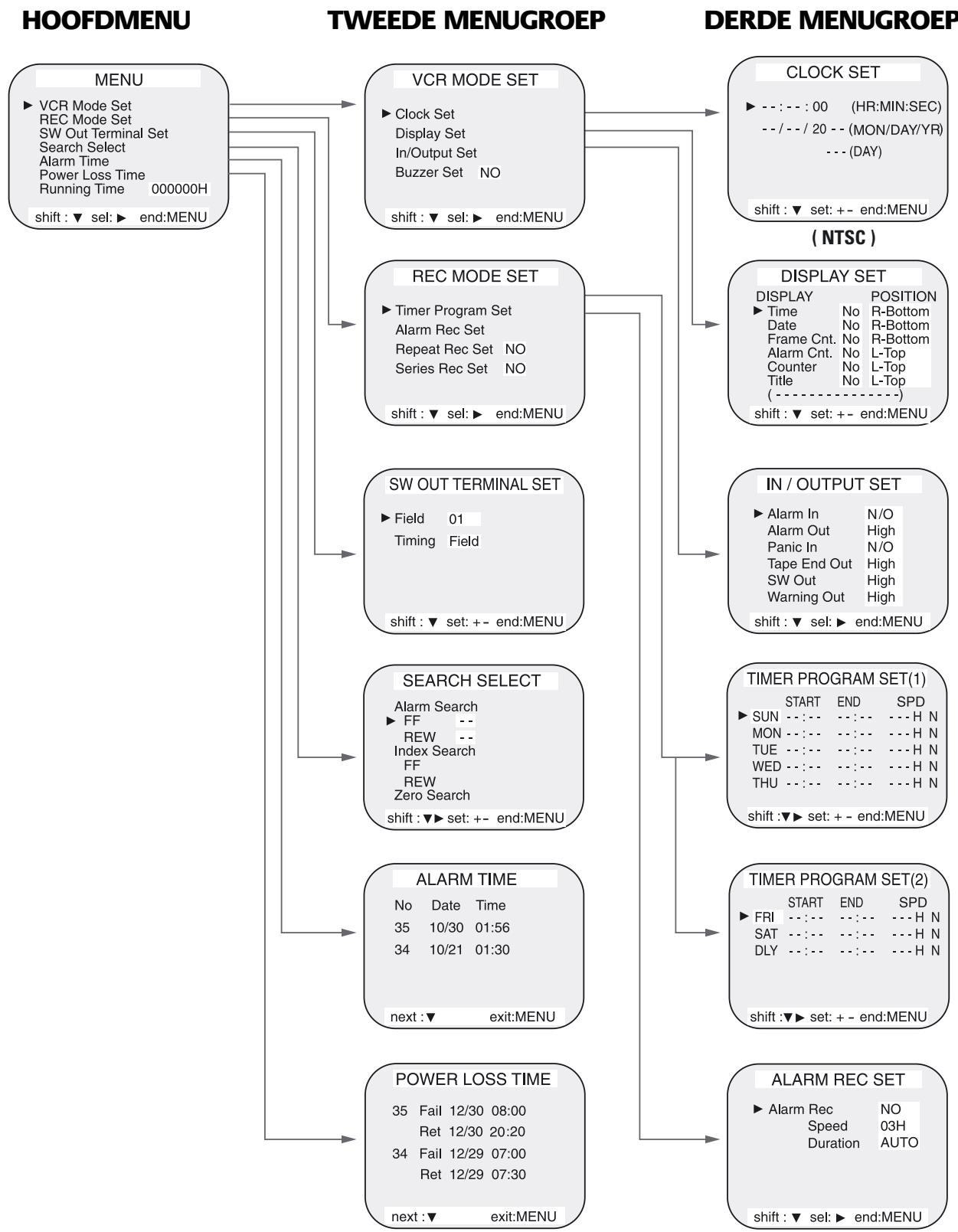

MENU-OPBOUW

MENUGEBRUIK

1. Druk op de menuutoets
2. U=knt door het menu stappen met de SHIFT toetsen tot het gewenste menu onderwerp .
3. Druk op SHIFT om het gewenste onderwerp te activeren.
4. Druk op SE of ^+ voor het instellen van de waardes of druk op SHIFT om te kiezenussen JA of NEE.
5. Druk normals als op de menuets om wee in het hoofdmenu terug te komen.
6. Druk 3x kort op de menuutoets om de instellingen op te slaan.

LET OP:

Wanner er een opnametijd is geprogrammeerd ( te zien door ① op het display), kan het menu nicht worden opgeroepen. U dient dan eerst op de Power/Timer toets te drukken om de instellenen op te heffen, en verwolgens verder te gaan in het menuprogramma.

Indien een Menu worden weergegeven kan nicht tegelijkkertijd worden opgenomen.

TIJDINSTELLING

b.v. Instellen van de klok op 12 april 2001, 9.30研究成果:

1. Schakel het apparaat in.
2. Druk op de Menu-toets (u komt in het hoofdmenu). Druk op SHIFT▼ en ga waar hetsubmenu VCR MODE SET.

1. Druk op SHIFT▶, hetsubmenu met.daarin de kloinstelling komt op het scherm.

1. Druk op SHIFT▶, u komt in het klokmenu.

1. Druk op SET - of SET + voor het instellen van de uren, druk hierna op SHIFT
2. Druk op Set - of SET + voor het instellen van de minutes, druk hierna op SHIFT
3. De secondes worden automatisch op 00 ingesteld.
4. Druk op de SHIFT toets
5. Druk op SET - of SET + voor het instellen van de maand (hier 04 = april), druk SHIFT
6. Doe hetzelfde voor het instellen van de dag en het jaar.
7. De dag worden automatisch weergegeben
8. Druk 3x op de MENU-toets om de instellingen op te slaan.

INSTellen VAN HET ON-SCREEN DISPLAY

KIEZEN VAN DE TAAL:

VUCNTKIEZENtussenEngels,Frans,DuitsofSpaans.

1. Schakel het apparaat in.
2. Ga met de Menu-toetsaar het hoofdmenu.

1. Kies het taalprogramma (language set).
2. Druk SHIFT en kies de gewenste taal.

KEUZE ON-SCREEN DISPLAY:

U kunt kiezen of op het scherm de tijd, datum, teller, alarmteller en teller titel worden weergegeven.

1. Schakel het apparaat in.
2. Gaaar het hoofdmenu.
3. Ga met SHIFT▼aar VCR MODE SET.

1. Druk op SHIFT tot het DISPLAY SET menu.

1. Druk op SHIFT en het menu verschijnt op het scherm

1. 1. Druk op SET - of SET+ om een van de onderstaande functies te kiezen:

Time: Weergave van de tijd.

Date: Weergave van de datum.

Frame Cnt: Weergave van het+aantal beelden

Alamr Cnt: Weergave van het aantal alarmmeldingen

Counter: Weergave van de teller

Title: Weergave van de bandnaam (max 20 karakters)

1. Druk op SHIFT▶ voor keuze van de volgorde van de items.
2. Druk op SET- of SET+ voor de volgorde bepaling.
3. Druk op SET- of SET+ voor de instelling waar het display wordt weergeven (linksboven, rechtsboven enz.)
4. Druk 3x op MENU om de instellingen vast te leggen

NORMALE OPNAME

1 Schakel de apparatuur in.
2. Plaats een cassette zonder opnameblokkering.
3. Druk op REC/PLAY SPEED of om de opname snelheid in te stellen. De opname snelheid worden op het scherm weergegeven.
Wanner u deze geevens nicht op de band wilt hebben opgenomen, druk dan op de DISPLAY toets alvorens de opname te starten.
Kijk op onderstaand schema voor het aantal beelden en opnameduur (afhankelijk van de gebruekte band).
4. Druk op de REC toets (de REC indicator gaat aan op het display).
5. Om de opname te stoppen druk op STOP.

LET OP:

• Wonneer de Repeat (herhaal) functie is uitgeschakeld (REC SET menu), dan zal de opname doorgaan tot het einde van de band. Hierna worden de band uitgeworpen.
• Een opgenomen band kan alleen met een identieke Marmitek TimeLapse recorder worden afgespeeld.
• Wonneer op REC worden gedrukt en de band heeft een opnamebeveiliging, dan worden deze waar uitgeworpen.
• Gedurende opnametijdkest u het MENU niagetbruiken.
• Wanneru u afspeelt op een gedeelte waar een z.g. REC check is gedaan, kan dit ruis tot gevolg hebben.
• Wanneru tijdens de opname de snelheid verandert, zar beeldruis of geen signaal het gevolg konnen zich.

OPNAME PAUZE

De opname kan tijdelijk onderbroken worden.

1. Druk op PAUSE/STILL gedurende de opname. (Het REC II symbol verschijnt op het display)
2. Om de opname te hervatten: druk nogmaals op de REC toets of de PAUSE/STILL toets.

LET OP:

• Gedurende PAUZE worden wel het beeld op het scherm vertoond, maar worden nicht opgenomen.
• Wonneer een PAUZE langer dan 5 minuten duurt, dan.gaat het apparaat automatisch in de STOP functie om bandbeschadiging te voorkomen.

TIJD GEPROGRAMMERDE OPNAME

Er+zijn twee tijdopname mogelijkheden:

a. Dagelijkke opnamen op ingestelde tijden.
b. Wekelijkke opnames op ingesteldeagation en tijden.

VOORBEELD: OM ELKE DONDERDAG VAN 10 UUR TOT 6 UUR OP TE NEMEN IN 18 UURS BANDSNELHEID

1. Zorg dat de datum enijdinstelling van de recorder juist is.
2. Plaats een cassette zonder opnameblokkering.
3. Gaaar het hooftmenu en verwolgens aan het REC SET MENU, verwolgens aan TIMER PROGRAM SET en aan TIMER PROGRAM SET (1). (Het witte cursor blokjie staat op zondag.)

1. Ga met de SHIFT , toets maar THU (donderdag).
2. Druk op de SHIFT . (het menu gaat nu waar de tijsinstelling)
3. Druk op SET - of SET+ voor de starttijd uren instelling (10) (de cursor gaat maar de这段时间 instelling)
4. Stel de这段时间 in (00) (de cursor要去 aan de uren instelling voor de stootijd)
5. Stel de uren stoptijd in (06)
6. Stel de minutes stoptijd in (00)
7. Stel de opnamesnelheid in (18) en druk op de SHIFT . De cursor gaat nu waar de N/Y positie
8. Druk op SET - of + om "Y" in te stellen (ja).

Y: wel opnemen

N: Niet opnemen

Herhaal deze stappen om meerdere dagen vast te leggen.

U kurz zo ook tweeijden op een dag vastleggen.

1. Druk 3x op de Menu toets om de instellingen vast te leggen
2. Druk op op sw Power/Timer toets (er verschijnt een klokje op het display als individatie dat u eenarend geprogrammeerd heeft).

LET OP: Wonneer u een stoptijd instelt welke vór de starttijd ligt, dan gaat het apparaat ervan uit dat de stoptijd voor de volgende dag bedoeld is.

VOORBEELD 2: U WILT ELKE DAT VAN 10UUR TOT 6 UUR OPNEMEN MET EEN 18UURS BANDSNELHEID

1. Herhaal de eerste 3 stappen uit voorgaand voorbeeld.
2. Druk op de SHIFT toets tot de cursor op DLY staat.

1. Herhaal de stappen 5 tot 13.

WUZIGEN VAN DE INGESTELDE OPNAMETIJD:

1. Druk op Menu, SHIFT▼, SHIFT ▷ en SHIFT ▷voor het TIMER PROGRAM SET (1) menu.
2. Druk op SHIFT of tot het gewenste veld.
3. Druk op SET - of + voor het wijzigen van de instelling.

Druk 3x op de Menu toets voor het vastleggen.

1. Druk op de POWER/Timer toets

HET ANNULEREN VAN EEN INGESTELD PROGRAMMA:

1. Druk op Menu, SHIFT▼, SHIFT ▷ en SHIFT ▷ voor het TIMER PROGRAM SET (1) menu.
2. Druk op SHIFT of tot de cursor op de "Y" staat van de gewenste instelling.
3. Druk op SET + of - om het veld om te stellen in "N"
4. Druk 3x op de menu toets om de instelling vast te leggen.
5. Druk op de Power/Timer toets.

LET OP:

• Gedurende opnamen zijn alle toetsen, m.u.v. de STOP toets geblokkeerd. Wanner de STOP toets longer dan 3 seconden worden ingedrukt, za de opname gestopt worden. Wanner de recorder in stand-by staat met geprogrammeerde opnametijden,kest u op de Power/Timer toets drukken om de toetsen te activeren.
• Tijdens een spanningsuitval stopt de opname. Na de spanningsuitval gaat de opname waar door, tenzij de uitschakeltijd bereikt is. Ophet display worden bij een spanningsuitval het symbool PF weergegeven.
• Alle instellingen wordenijdens een spanningsuitval behouden. De interne back-up batterij is na 48 uur volledig opgeladen, en kan de instellenen 30LAGEN bewaren.
• Programmeer de recorder zo dat de opnametijden elkaar Niet overlappen. Is dit toch het geval dan heeft de eerste ingesteldeijd voorrang.
• Wanner tijdens een ingesteldeijd de band uit de recorder worden gehaald, za de buzzer een waarschuwingssignaal gehen (mits op YES ingesteld).

OPNAME NA EEN ALARMTRIGGERING

De recorder kan automatisch opnamen make indien de Alarm-ingang worden getriggerd.

1. Maak alle benodigde verbindingen (b.v. met externe sensor).
2. Gaaar het REC SET MENU
3. Ga cervolgensaar het ALARM REC SET menu.
4. Druk op SHIFT▶ (het ALARM REC SET display komt nu in beeld)

1. Kies Yes of No :

Yes: een opname vindtplaats wanner de alarm ingang worden getriggerd
No: Er vindt geen opnameplaatsijdens een triggering.

1. Druk op SHIFT voor de alarmsnelheid.
2. Kies de gewenste snugheid.
3. Druk op SHIFT _om de alarmduur in te stellen

4. Kies SHIFT voor het instellen van de gewensteijd:

5. auto: Opname zolang als er signal is op de alarmingang (min. Opnametijd 2 minutes)

6. 3/5/10/15/20/25/30 min.: opnametijd
7. T.END: opname tot het tape-einde.

LET OP:

Tijdens een alarm zich de toetsen geblokkeerd m.u.v. de STOP-toets.

Indien er een alarmtrigger isijdens een allopende alarmopname, dan start dearend het moment van de)[-aatste trigger.

Na een spanningsuitval zal de opname waar starten tot de ingestelde vrijd.

Gedurende een alarmopname, knippert het ALARM teken op het display met een volgnummer.

Maximaal knen 35 alarmnummers worden weergegeven, hierna worden wee gestart met 00.

Het alarmnummer kan worden geseset door op Clear te drukken in het Hoofdmenu.

PANIEK OPNAME

Indien er op de PANIEK ingang een signaal worden aangeboden, za de recorder tot het einde van de band automatisch starten met opnemen.

Om de Paniekopname te resetten, druk op de STOP toets.

SERIESCHAKELING 2^e REORDER

U kunt een tweede (identieke) recorder latent starten op het moment dat de band van de eerste recorder vol is.

1. Sluit de recorders aan volgens bijgaand schema.
2. Stel in het menu de volgende instellen:

Onderwarp	Recorder 1	Recorder 2
Videocassette	geplaatst	geplaatst
Apparaat status	stop	stop
Repeat Rec Set	‘NO’	‘NO’
Series Rec Set	‘YES’	‘YES’
Geprogrammeerde opname	niet ingesteld	niet ingesteld
‘SET LOCK’- schakelaar	‘OFF’	‘ON’

1. Druk op de REC toets van de eerste recorder (VCR1)
2. Stel de Security Lock van de eerste recorder aan.

LET OP:

• In deze sérieie schakeling van recorders�zijn autorepeat of tijdsprogrammeringen nicht möglich.
• Wonneer in het REC MODE SET menu de functie SERIES REC SET is uitgeschakeld (NO), dan is serieel gebruik nied最容易.

AUTOHERHAAL OPNEMEN (GEEN BANDWISSEL)

Dezelfde band kan meerere keren worden overschreiben (automatisch terugspoelen en weeer opnemen)

1. Gaaar het REC SET MENU.
2. Gaaar REPEATREC SET
3. Stel het apparatus in:

Yes: de band worden automatisch waar opnieuw gezebuilt (R.REC op het display)
No: na het einde van de band stopt de opname en de band worden Niet overschreiben.

1. Druk 2x op de menuutoets
2. Druk op de REC toets om de opnamen te starten

NORMAAL WEERGEVEN

1. Sluit een monitor of TV aan.
2. Plaats de videoband
3. Druk op REC/PLAY SPEED om de afspeelsnelheid te kiezen. De gekozen snelheid worden op het display aangegeven.
4. Druk op de PLAY toets. Pas eventueel de tracking aan bij teveel beeldruis
5. Druk op de STOP toets om het weergeven te stoppen.

LET OP:

U kurz de band op een andere snelheid afspelen als waarin de opnamen hebbenplaatsgevonden. Zo kurz u bewust sneller of langzamer afspelen om details können zien.

AUDIO WEERGAVE

Het is möglich een audio signal op te nemen in de RealTime opname snelheden (3,12,18 en 24研究成果

Hiervoor要去 de weergavesnelheid hetzelfde zijn als de opnamesnelheid.

In het geval van 18- en 24-uurs opnamen ontstaat ruis.

Druk voor het weergeven van audio op de Audio ON toets. Op het display verschijnt een "A"

BEELDZOEKEN

1. Druk op de FF/CUE of REW/Review toetsijdens normala weergeven.

U=knt nu de beelden zien tijdens het snelspoelen. Gedurende de weergave+zijn horizontale strepen in het beeld te zien. Geluid worden onderdukt.

1. Druk op de PLAY toets voor normale beeldweergave.

STILSTAAND BEELD

1. Druk op de PAUSE/STILL toets gedurende normale weergave.
2. Druk op de PLAY toets voor normale beeldweergave.

IndienDEXe functie vooreer dan 5 minuten blijft ingeschakeld, schakelt de recorder zichzelfuit om bandbeschadiging te voorkomen. Wanner het beeld rolt kunt u dit met de tracking toets corrigeren (vertical lock).

LANGZAAM

1. Tijdens de stilstaand beeld instelling kan door meerere malen op de FF of REW toets te drukken de snugheid worden gewijzigd.
2. Druk op de PLAY toets voor normale beeldweergave.

OPNAME CHECK

Drukijdens opname op de REC CHECK toets.

De band worden opgeveer 5 seconden teruggespoeld en langzaam afgespeeld. Hierna gaat de recorder weer gewoon door met opnemen.

TIJD/ DATUM OPZOEKEN

1. Gaaar het hoofdmenu.
2. Gaaar het SEARCH SELECT menu.

1. Kies TIME in het Time/Date Search veld.
2. Stel met de SET-toetsen de gewensteijd in.
3. Druk op SHIFT voor de datum en stel deze in.
4. Druk op - of + om in de looprichting van de band te bepalen. Het display komt nu waar in de normale weergave. De recorder gaat de tape doorspoelen.
5. Wanner de gewenste opname is gezonden, drukt u op de PLAY toets voor weergave. Hiermee worden automatisch de instelling geset.

OPZOEKEN ALARM

1. Gaaar het hoofdmenu.
2. Ga nar het SEARCH SELECT menu.
3. Kies ALARM SEARCH in het Time/Date Search veld.
4. Stel met de SET toetsen de gewenste alarmnummer in.
5. Druk op - of + om in de looprichting van de band te bepalen. Het display komt nu waar in de normale weergave. De recorder gaat de tape doorspoelen.
6. Wonneer de gewenste opname is gezonden, drukt u op de PLAY toets voor weergave. Hiermee worden automatisch de instelling geseset

ALARM SCAN

1. Gaaar het hoofdmenu.
2. Ga nar het SEARCH SELECT menu.
3. Kies ALARM SEARCH in het Time/Date Search veld.
4. Stel geen alarmnummer in.
5. Druk op - of + om in de looprichting van de band te bepalen. Het display komt nu waar in de normale weergave. De recorder gaat de tape doorspoelen.
6. De recorder zal van elk alarm wat het gegenkomt de eerste 5 seconden latent zich. Druk op PLAY om de gehele weergave te starten.

"0" TELLERSTAND OPZOEKEN

1. Gaaar het hoofdmenu.
2. Ga nar het SEARCH SELECT menu.

1. Kies ZERO SEARCH in het Time/Date Search veld.

De band zoekt de "0" stand van de teller op.

LET OP:

Alleen bij een ingestelde snelheid van 3 eeru geeft de teller werkelijkke uren en minuten aan. Bij andere snelheden要去 de tellerstand worden gelezen in functie hiervan. Er kan een Klein verschil zichtussen de feitelijke bandpositie en de tellerstand. Wanner de band voorbij de O-waarde van de teller gaat, za deze een negatieve waarde aangven.

INSTellen VEILIGHEIDSVERGRENDELING (SET LOCK)

Met deze functie worden voorkomen dat per ongeluk een opname worden gestopt door de STOP toets in te drukken.

1. Zet de SET LOCK functie op ON (een verschijnt in het display)
   Alle functies zijn nu geblokkeerd.
2. Om de functie uit te schakelen drukt u nogmaal op SET LOCK.

Let op: deze functie nicht inschakelen gedurende de tijd dat u in het menu bent.

INSTellen Van DE SW UITGANG

Met deze Marmitek recorder is het möglich om de synchronisatie puls van een multiplexer te gebruiken.

1. Gaaar het Menu.
2. Gaaar SW OUT Terminal Set.
3. Druk op SHIFT om de functie te activeren.
4. Gaaar FIELD(offrame)

1. Gaaar TIMING

2. Druk op SHIFT om de timing in te stellen

3. FIELD... 1 pulse wordt gegeven na iedere reeks velden

4. FRAME... 1 pulse worden gegeven na iedere reeks beelden

5. Druk op Menu om in de normale weergave tekommen.

INSTellenZOEMER

1. Gaaar het menu
2. Kies de VCR Mode SET

3. Gaaar BUZZER SET

1. Kies Yes of No voor het in- uitschakelen

Als de buzzer is ingeschakeld krijgt u een waarschuwing indien:

• De REC toets worden ingedrukt verwijl de band een opnamebeveiliging heeft.
• Een Timer instelling worden gedaan verwijl de band een opnamebeveiliging heeft.
• Wanner de machine in series is geschakeld, verwil de band een opnamebeveiliging heeft.
• De Timer worden gebruikt verwijl geen band aanwezig is.

OVERZICHT VAN DE ALARMTIJDEN

1. Gaaar het Menu
2. Kies ALARM TIME
3. Druk op SHIFT om de functie te activeren

Het aantal alarmopnames, datum en duur worden weergegeven

1. Druk 2x op de menutoets voor normale weergave.

OVERZICT SPANNINGSUITVAL

1. Gaaar het Menu
2. Kies Power Loss Time

1. Druk op SHIFT om de functie te activeren

Het,aantal keren dat de spanning is uitgevalen wordt weergegeven inclusief datum en tijd (max 35 gebeurtenissen).

1. Druk 2x op de menu toets voor normale weergave.

1. Gaaar het Menu
2. Kies het VCR MODE SET menu
3. Gaaar In/Output SET menu

1. Druk op SHIFT om de functie te activeren
2. Kies de gewenste in/uitgang
   6 Gebruik SHIFT voor het instellen.
3. Druk 3x op de menu toets om de instellingen op te slaan.

1. N/C (normaal gesloten contact)

Wonneer de ingang DC 5V krijgt aangeboden voor 500msec of langer, worden de opname gestart

Wanner de ingang 0V krijgt aangeboden voor 500msec of langer, worden de opname gestart

ALARM OUTPUT AANSLUITING

1. HIGH

Wanner een alarmsignaal is getriggerd worden op deze uitgang DC 5V aangeboden. Na afloop van het alarm is 0V aanwezig.

1. LOW

Wanner een alarmsignaal is getriggerd wordt op deze uitgang 0V aangeboden. Na afloop van het alarm is DC 5V aanwezig.

PANIEK INPUT AANSLUITING

1. N/C (normaal gesloten contact)

Wanner de ingang DC 5V krijgt aangeboden voor 500msec of langer, worden de opname gestart

Wanner de ingang 0V krijgt aangeboden voor 500msec of langer, worden de opname gestart

TAPE END AANSLUITING

1. HIGH

Wanneer de band vol is worden op deze uitgang DC 5V aangeboden...

1. LOW

Wanneer de band vol is deze uitgang 0V aangeboden.

SW OUTPUT AANSLUITING

1) Low

2) High

Tijdens opname worden hier een 5vDC pulse signal aangeboden na elke opnameperiode.Deze uitgang is meestal verbonden met een camera switcher of quad unit.

SERIE UITGANG

Gedurende opname, worden deze uitgang DC 5V bij het einde van de band

SERIEINGANG

Wanner hier DC 5V voor langer dan 200msec worden aangeboden, start de opname.

Ingeval van een error worden op deze uitgang DC 5V aangeboden. Wanner de Powertoets worden ingedrukt, worden deze uitgang gereset en worden 0V aangeboden.

1. LOW

Ingeval van een error worden op deze uitgang 0V aangeboden. Wanner de Power toets worden ingedrukt, worden deze uitgang gereset en worden DC 5V aangeboden

DAGELIJKSE CONTROL

Voor probleemloos gebruik is de volgende dagelijkse inspectie aan te raden:

1. Schakel alle aangesloten apparatuur in
2. Kijk of het ontvangen beeld op de monitor correct is.
3. Kijk of de on screenijd en data correct�!.
4. Spoel de band eenklein stukje terug.
5. Kijk of de weergave correct is door op PLAY te drukken (controller eventuel de aftspeelsnelheid)
6. Controller of de opgenomen vrijd en datum correct zijn.

PROBLEM OPLOSSINGEN:

PROBLEM	MOGELIJKE OORZAAK	OPLOSSING
Geen spanning	De stekker zit Niet goed in het stop-contact. De recorder is in de Timer stand-by stand	Controller de aansluiting op hetlichtnet Dit is normaal
Geen beeld op de monitor	De verbinding is Niet juist De camera of monitor is Niet ingeschakeld	Controller alle verbindingen en kabels. Zet alle apparatuur aan.
De toetsen reageren nicht	De unit staat in timer Voorprogrammierung. Er is een alarmopname Er is een paniekopname De toetsvergrendeling is geactiveerd	Druk op de power/timer toets Wacht tot de opname is afgelopen of druk gedurende 3 Seconde op STOP om te onderbreken.
Recorder neemt nicht op	De cassette is voorzien van een opnameblokkering	Plaats een neue cassette of maak de blokkering ongedaan
Autorepeat werkt nicht.	De autorepeat functie is Niet ingeschakeld of er is een alarmopname bezig (deze schakelt de autorepeat UIT)	Stel de functie in op YES
Opname programering werkt nicht	Datum enijd+zijn Niet juist De unit is Niet geprogrammeerd "N" is geselecteerd in de TIMER PROGRAM SET	Stel de datum enijd juist in. Stel het TIMER PROGRAM SET op YES
Alarm recording werkt nicht	Deze functie is uitgeschakeld	Zorg dat in het menu deze op "Y" staat.
Ruisijdens de weergave	De tracking is Niet goed ingesteld De videokappen要去en worden gereinigd	Pas de handmatige tracking in Laat de videokappen reinigen
Datum enijd worden nicht opgenomen	In het DISPLAY SET menu is de tijdsweargave uitgeschakeld	Activeer deijdsweargave Druk op de display toets
De band kommt nicht UIT het apparaat	Probleem met het bandmechanisme	Trek de stekker UIT het toestel en steek.Deze er verrolgens wee in.
Systeel reageert—helemaal nicht		Reset het geheugen Trek de stekker UIT het toestel en steek.Deze er verrolgens wee in.Roadpleeg uw dealer

PERIODIEK ONDERHOUD

Elke 1000 uw dienen de videokoppen gereinigd te worden. Laat dit uw dealer doen.
