GEBRUIKSAANWIJZING PRO 7000X MAXDATA

Gebruikershandboek -

Multimedia Notebook Computer

AANWIJZING 133

BELANGRIJKE AANWIJZINGEN OVER DE VEILIGHEID 136

Wireless LAN 138

Aanvullende veiligheidsinstructies voor apparaten metWireless LAN 139
CE-markering voor apparaten metWireless LAN 140

Beperkingen 141

Zendfrequencies voor apparaten met Wireless LAN 142

Frequencies 142

Wettelijk bepalingen - Uitsluitingsclausules voor apparaten met Wireless LAN 143

GELEVERDE ONDERDELEN 144

DE VOORBEREIDING 145

De accu plaatsen 146

De accu verwijderen 146

Stroomvoorziening 147

De computer aanzetten 148

Energiebeheer 149

OVERZICHTVAN HET SYSTEEM 150

Linker-enrechterkant 150

Achterkant 151

Onderkant 151

Verklaring van de LED's 152

Hot Keys 153

De Quick Launch-toetsen 154

Het toetsbord 155

DeTouchPad 156

Het cd-ROM-dvd-station 157

Regeling voor audio-cd 158

Regeling voor VOLUME 158

De pc-kaartsleuf 159

De sleuf voor Memory Stick/ SD/MMC 159

De gegevens-/faxmodem 160

De LAN-aansluiting 160

AANWIJZINGEN VOOR DE INSTALLATIE 161

De stuurprogramma's herstellen 161

Windows 2000 / XP 161

De resolutie instellen 162

SPECIFICATIONS 163

PROBLEM OPSPOREN EN VERHELPEN 167

AANWIJZING

Onze firma behoudt zich hetrecht voor om onaangekondigd wijzigingen in dit handboek aan te brengen. De informatie die hierin is opgenomen, isuitsluitend bedoeld ter referentie en mag Niet worden beschouwd als uiting van verplichtingen van de kant van de fabrikant of tussenhandelaren. De fabrikant en de tussenhandelaren können nicht aansprakelijk gesteld worden voor möglichke fouten of onjuistheden die in dit document können voorkomen. Ook voor möglichke schade, respectievelijk verlies, die uit een verkeerd gebruik van het handboeklopen voor voortvloeien, worden geen verantwoordelijkheid genomen. Uit dit document en de bijbehorende software mag niets, gedeelrijk of in+zijn geheel, gekopieerd, vertaalde of gedistribueerd worden, zonder toestemming vooraf van de leverancier, de fabrikant of de auteurs. Reservekopieën voor eigen gebruik vallen Niet onder deze regeling. Het gebruik van handelsmerken van dit product is onderhevig aan de bepalingen die u kunt vinden in het uitgebride servicehandboek op de cd-rom met stuurprogramma's en hulpprogramma's. Merken en productnamen die in dit document genoemd worden, vallen wellicht onder het autoursrecht of+zijn gedeponeerde handelsmerken van derden. Deze namen en producten worden alleen ter aanduiding gebruikt en betekenen Niet dat het product of de fabrikant worden aanbevolen.

© Maxdata 2003

Juridische opmerkingen

Overige juridische opmerkingen en bepalingen treft u aan in hetuitgebirede servicehandboek op de cd-rom met stuurprogramma's en hulpprogramma's (utility-cd).

Acrobat en het Acrobat-logo zijn handelsmerken van Adobe Systems Incorporated of een van de dochterondernemingen. Mogelijk zijn de handelsmerken geregisteerd.

Intel en Pentium zijn geregistreerde handelsmerken van Intel Corporation. MS-DOS, Windows, Windows 95, Windows 98, Windows Me, Windows 2000, Windows XP en Windows NTijken geregistreerde handelsmerken van Microsoft.

Gebruik & referenties

Via dit gebruikershandboek(Int)kunt u kennismaken met uw十几年e computer; u kunt het als leidraad gebruiken als u de computer voor het eerst gebruikt. Meer diepgaande informatie treft u aan in het Engelstaligeuitgebvreide servicehandboek.

Alle referenties haben betrekking op de meegeleverde cd-rom met stuurprogramma's en hulpprogramma's. Hierop staan het uitgebreide servicehandboek (in Adobe Acrobat-indeling), stuurprogramma's en speciale hulpprogramma's voor uw notebook. Wilt u een besturingsprogramma gebruiken dat Niet in dit document worden genoemd, raadpleeg dan de betreffende informatie die u in de „ReadMe“-bestanden op de cd-rom aantrecht. Neem bovendien contact op met de leverancier, om zeker te weten dat het besturingsystem van uw keuze ook werkelijk op deze notebook gebruikt kan worden. Het besturingsystem bevindt zich nicht op de cd-rom met stuurprogramma's en hulpprogramma's.

Aanwijizing: Een aantal, of alle systemdconfiguratives zichen möglichk al uitgevoerd. Mocht dit Niet het geval zichen, of moeten delen van het systemd opnieuw geconfigureerd worden, raadpleeg dan het uitgebrende servicehandboek op de meegeleverde cd-rom met stuurprogramma's en hulpprogramma's.

Toelichting:

Dit apparaat voldoet aan de productnorm voor storingssemissie EN 55022, de basisnorm voor elektromagnetische beinvloeding EN 50082-1 en de laagspanningsnorm EN 60950.

Na een Niet door de fabrikant goedgekeurde wijziging in het apparaat+zijn deze normen Niet langer gegardeerd.

Om de elektromagnetische compatibilitkeit te garanderen, dient u de aanwijzingen te volgen die in dit handboek zich opgenomen.

Geluidsniveau

Het geluidsniveau op de werkplek is lager dan 55dB a.

Opmerking van de Federal Communications Commisson (FCC) Dit apparaat is getest en voldoet aan de regels die gelden voor een digitaal apparaat uit klasse B, deel 15 van de FCC-voorschriften.

Aanwijzing voor de gebruiker:

Dit apparaat is zorgvuldig storingsvrij gemaatk en gecontrolerd. Toch dient u bij een externe geevenskabel rekening te houden met het volgende:

Mocht het nodig zijn de door de fabrikant geleverde gegevenskabel te verrangen, dan要去 de gebruiker erop letten dat de verrangende kabel vandezelfde kwaliteit is en even goed aftersermt als de oorspronkelijke kabel. Alleen zo kan radio-ontstoring worden gegarandeerd.

Gebruik uitsluitend afgeschermde leidingen en externe apparaten die qua verilgheit en elektromagnetische compatibiliteit vergelijkbaar zijn met het onderhavige product.

Bij nalatigheid is de overeenkomst betreffende genoemde normen nicht langer gegardeerd!

Cd-romstation:

Het ingebouwde cd-romstation is een laserproduct van klasse I. Open dit apparaat Niet en kijk Niet in de straal, ook Niet met optische instrumenten. Is het cd-station Niet uitdrukkelijk bedoeld voor gelijktijdig gebruik van meerdere cd's,plaats dan nooit更是n cd in het station.

Terugname van het apparatusat

Wij bieden u een terugnamegarantie: Op basis van de door ons gebruikte materialen kan het apparaat opnieuw gebruiksklaar worden gemaakt of worden verwerkt, d.w.z. dat uw notebook volledig recyclebaar is. Het verpakkingskarton en alle overige gebruikte kartonkest u bij het oud papier deponeren.

BELANGRIJKE AANWIJZINGEN OVER DE VEILIGHEID

Hoewel deze notebook stevig en solide is,{kunnen er toch beschadigingen optreden. Deze=kunt u voorkomen door de volgendevoorzorgsmaatregelen in acht te nemen:

• Voorkom dat de notebook hevig door elkaar worden geschud.
• Houd het apparaat Niet in de buurt van hittebronnen

Op deze manier voorkomt u ook het verlies van gegevens.

• Zorg dat het apparaat Niet in een vochtige omgeving komt.

Het gaat immers om een elektrisch apparaat!
- Let goed op een juiste stroomvoorziening.

WAARSCHUWING

De gebruikte adapter moetং zijn toegestaan.

Voor de adapter is een stroomvoorziening nodig die wisselspanningen en spanningsonderbrekingen opvangt.

Met vragen hierover=kunt u terecht bij uw lokale elektriciteitsmaatschappij.

De adapter要去 zich voorzien van een geaarde stekker.

Trek bij het verwijderen van de stroomvoorziening nooit aan de kabel, maar alleen aan de stekker.

Verwijder de externe stroomvoorziening (adapter of autoadapter), voordat u de computer gaat reinigen.

- Aanwijzingen over het gebruik van de accu

Maak alleen gebruik van de accu die voor deze computer bestemd is.

Laad de accu via de notebook op.

Probeer nooit een defecte accu te repareren. Laat reparations algijd over aan de leverancier of een gekwalificierdevakman.

Bewaar beschadigde accu's buiten het bereik van

kinderen en zorg dat ze zo snel möglich worden afgevoerd. Neem hierbij de nodige voorzichtigheid in acht. Accu's hunnen ontploffen, wanner ze in aanraking komen met vuur of onjuist worden gebruikt of verwerkt.

Het apparaat dat u hebts aangeschaft, is voorzien van een accu. Deze accu is recyclebaar. Het is Niet toegestaan de accu bij het gewone huisvuil te deponeren. Met vragen over een juiste afvalverwerking kunt uterecht bij de betreffende afdeling van uw gemeente.

- Aanwijzing over de batterij van de interne klok

WAARSCHUWING

Pas op: Wonneer de batterij op ondeskundige manier wordt verwijderd, ontstaat er ontploffingsgevaar. Vervang de batterij alleen door een exemplaar dat door de fabrikant worden aanbevolen of door een batterij vandezelfdemakelijk. Let bij het weggooien van de batterij op de aanwijzingen van de fabrikant.

- Onderhoud

Voer zich geen onderhoud aan uw computer uit! Op deze manier verspeelt u hetrecht op garantie en loopt u kans op een elektrische schok. Ga voor onderhoud maar een gekwalificeerd vakman. Verwijder de netvoeding van de computer. Neem contact op met een gekwalificeerd vakman, in geval van de onderstaande problemen.

WAARSCHUWING

• De adapter of de spanningskabel is beschadigd, resp. gerafeld.
• Er is vloeistof in de computerterechtgekomen.
• De computer fonctioniert nicht, ondanks een juiste bediening.
• De computer is geallen of beschadigd.

Reiniging

Gebruik geen reinigingsmiddelrechtstreeks op de computer. Gebruik alleen een zachte, schon doek. Gebruik geen vluchtige reinigingsmiddelen (op basis van petroleum) of schuurmiddelen.

WIRELESS LAN

(draadloos network (Engels: Wireless local area network of kortweg WLAN))

In uw notebookcomputer is een Wireless local area network-module van het type 'Intel® Pro Wireless Mini PCI' ingebouwd. Met deze module kunt u een op radiogolven gebaseerd netwerk realiseren, respectievelijk een verbinding makeen met een reeds bestaand draadloos netwerk. De module werkt volgens de standardd IEEE802.11b.

Met WLAN-technologieën können gebruikers draadloze verbindingen binnen een beperkt geografisch gebied tot stand brengen (bijvoorbeeld in een bedrijfs- of campusgebouw of een openbaar gebouw, bijvoorbeeld een luchthaven). WLANs können gebruikt worden in tijdelijke kantooromgevingen, waar het installereren van een omvangrijke kabelinfrastructuur Niet möglich is, of om een reeds bestaand LAN uit te breiden, waardoor verschillende gebruikers op verschillende locaties in een gebouw op verschillende tijdstippen konnen werken.

WLAN's kunnen op twee verschillende manieren worden toegepast. Bij stationaire WLAN's make de draadloze stations (apparaten met eenZendende netwerkkaart of een extern modem) verbindingen met draadloze access points (toegangspunten) die functioneren als brug tussen de stations en de aanwezige netwerkbackbone. Bij peer-to-peer (ad hoc) WLAN's kunnen meerde gebruikers, zonder gebruik te makes van access points, binnen een beperkte ruimte, bijvoorbeeld een vergaderzaal, een tijdelijk netwerk tot stand brengen, wanner geen toegang tot netwerkbronnen noodzakelijk is.

In 1997 heeft de IEEE de standard 802.11 voor WLAN's vastgesteld, waar bij de datatransmissiesnelheid tussen 1 tot 2 Mb/s (Mb per seconde) werd gedefinieerd. Onder 802.11b, de/Newwere versie van de 802.11-standard, bedraagt de maximale datatransmissiesnelheid 11 Mb/s over een freiendentieband van 2,4 GHz (Gigahertz).

AANVULLENDE VEILIGHEIDSINSTRUCTIES VOOR APPARATEN MET WIRELESS LAN

In uw notebookcomputer is een Wireless LAN-component geintegreerd; let bij het gebruik waarom.altijd op de volgende veiligheidsinstructies:

Schakel de notebook uit wanner u zich in een vliegtuig befindt of met de auto rijdt.
Schakel, wanseer u zich in een ziekenhuis, een operatiekamer of in de buurt van een medisch-elektronisch systemebehindt, de zendcomponenten van de notebook uit! De zendsignalen kannen een nadelige werkig hebben op de medische apparatuur of de functie waarvan.
- Houd de notebook ten minste 20 cm verwijderd van een pacemaker,.ovat de functies van de pacemaker door de zendsignalen verstoord können worden.
- De zendsignalen können ruis in gehoorapparaten veroorzaken.
- Gebruik de notebook Niet met ingeschakelde zendcomponenten in de buurt van ontvlambare gassen of in een explosiegevaarlijke omgeving (bijvoorbeeld een lakstraat), waar dat de zendsignalen een explosie of een brand+kunnenveroorzaken.
- Het bereik van de zender kan verschillen en is afhankelijk milieu- en omgevingsfactoren.
- Bij gezbruik van een draadloze verbinding is het möglichk dat derden de verzonden gegevens ook ontvangen.

MAXDATA Computer AG is nicht verantwoordelijk voor storingen in de ontvangst van radio- of televiesignalen die veroorzaakt worden door ongeoorloofde modificaties aan dit apparaat. MAXDATA aanvaardt geen enkele aansprakelijkheid voor het verwangen c.q. omruilen van Niet door MAXDATA Computer AG goedgekeurde aansluitkabels en apparaten. De gebruiker is zich verantwoordelijk voor het verhelpen van storingen die door dergelijkke modificaties ontstaan zijn en voor het verwangen resp. omruilen van apparatuur.

CE-MARKERING VOOR APPARATEN MET WIRELESS LAN

CE

Dit apparaat voldoet in de geleverde uitvoering aan de eisen van richtlijk 1999/5/EG van het Europese parlement en van de Raad van 9. maart 1999 betreffende radioapparatuur en telecommunicatie-eindapparatuur en de wederzijdse erkenning van hun conformiteit.

Dit notebook mag in Belgie, Denemarken, Duitsland, Finland, Frankrijk, Griekenland, Groot-Brittanniè, Ierland, Italiè, Luxemburg, Nederland, Oostenrijk, Portugal, Zweden, Zwitsserland, Spanje, IJsland, Liechtenstein en Noorwegen gezebruikt worden.

Actuele informatatie over eventuele beperkingen van het gebruik ervan kunt u opvragen bij de betreffende overheidsinstantie in een land. Neem, wanner uw land Niet in de opsomming is opgenomen, contact op met de toezichthouder om techterhalen of het gebruik van dit product in uw land toegestaan is.

België - www.bipt.be, Denemarken - www.tst.dk, Duitsland - www.regtp.de, Finland - www.ficora.fi, Frankrijk - www.artelecom.fr, Griekenland - www.eett.gr, England - www.oftel.gov.uk, Ierland - www.comreg.ie, Italië - www.agcom.it, Luxemburg - www.etaslu/ILT,

Nederland - www.opta.nl, Oostenrijk - www.rtr.at, Portugal - www.urt.gov.pt, Zweden - www.pts.se, Zwitserland - www.bakom.ch, Spanje - www.cmt.es, IJsland - www.pta.is, Liechtenstein - www.ak.li Noorwegen - www.npt.no

BEPERKINGEN

FRANKRIJK

Beperkt freiertiebereik: in Frankrijk mogen alleen de kanalen 10 en 11 (2457 MHz respectievelijk 2462 MHz) gebruikt worden. Het is wettelijk verboden om het apparaat buiten afgesloten ruimtes te gebruiken.

Informatie: www.artelecom.fr

ITALIÉ

Ook voor gebruik binnenshuis is een ministerièle vergunningoodzakelijk. Uw leverancier kan u inlichten over de manier waarop udeze=kunt aanvragen.

Het is wettelijk verboden om het apparaat buiten afgesloten ruimtes te gebruiken.

Informatie: www.agcom.it

NEDERLAND

Bij gebruik buitenshuis is een vergunning noodzakelijk. Uw leverancier kan u inlichten over de manier waarop u deze=kunt aanvragen.

Informatie: www.opta.nl

ZENDFREQUENTIES VOOR APPARATEN MET WIRELESS LAN

De volgende informatatie was actuel in januari 2002. Actuele informatatie hierover kunt u opvragen bij de betreffende instantie in uw land (bijvoorbeeld www.regtp.de).

FREQUENCIES

Zendende netwerkkaarten en -adapters要去en volgens de IEEE-standaat 802.11b werk den in de ISM-frequentieband (Industrial, Scientific, Medical) tussen 2,4 en 2,4835 GHz. Doordat elk van de 11 beschikbare zendkanalen door het DSSS-proces (Direct Sequence Spread Spectrum) een bandbreedte van 22 MHz benut, können maximaal drie van elkaar onafhankelijkke kanalen (bijvoorbeeld 3, 8 en 11) gebruikt worden. In de volgende tabellen vindt u de in uw land toegestane kanalen:

Kanaal	MHz	Europa, R&TTE	Frankrijk, R&TTE
1	2412	X
2	2417	X
3	2422	X
4	2427	X
5	2432	X
6	2437	X
7	2442	X
8	2447	X
9	2452	X
10	2457	X	X
11	2462	X	X

WETTELIJKE BEPALINGEN - UITSLUITINGSCLAUSULES VOOR APPARATEN MET WIRELESS LAN

Het installereren en gebruiken van een Wireless LAN-apparaat isuitsluitend toegestaan op de manier zoals is beschreiben in degebruikersdocumentatie. De gebruikersdocumentatie is bij het product meegeleverd. Alle aan dit apparaat uitgevoerde veranderingen ofmodificaties die nicht uitdrukkelijk door de fabrikant+zijn toegestaankunnen hetrecht om dit apparaat te gebruiken doen verrallen. De fabrikant aanvaardt geen aansprakelijkheid voor storingen bij deontvangst van radio- of televisionsignalen die voroorzaakt worden doorniet-geauthoriserde veranderingen aan het apparaat respectievelijk hetervangen of het installereren die kabels en accessoires, wanner deze Niet voldoen aan de aanbevelingen van de fabrikant. Deverantwoordelijkheid voor het verhelpen van storingen die voortvloeienuit de genoemde, Niet geauthoriserde veranderingen, het veranderen ofinstalleren van componenten ligt geheel bij de fabrikuer. De fabrikant en de geauthoriserde vak- en groothandelaren sluiten elkeaansprakelijkheid voor schade of overtreding van wettelijk bepalingenuit die voortvloeituit overtreding van deze richtlijnen.

GELEVERDE ONDERDELEN

Controller voordat u met de installment van de notebook begint, of alle onderdelen aanwezig়.

Ontbreekt er een onderdeel uit de lijst, neem dan onmiddelijk contact op met de leverancier.

Notebook
Accu
Utility-cd
- Adapter
- Spanningskabel
- Handboek
- Cd- of combo- ofDVD-/dvd-rw- romstation (ingebouwd)
- Modemkabel

Als u het apparaat voor reparatie of uitbreiding wilt versturen, moet u de originele verpakking gebruiken. Bewaar de verpakking dus goed.

DE VOORBEREIDING

Voordat u de notebook voor het eerst gaat gebruiken, dient u te wetenuit welke onderdelen uw system is opgebouwd.

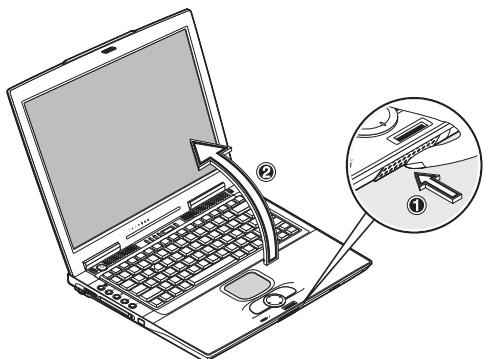

Drukevergrendeling(1)in en open het beeldschemr(2).

Afbeelding 1

(1) Druk op de vergrendeling
(2) Beeldscherm openen

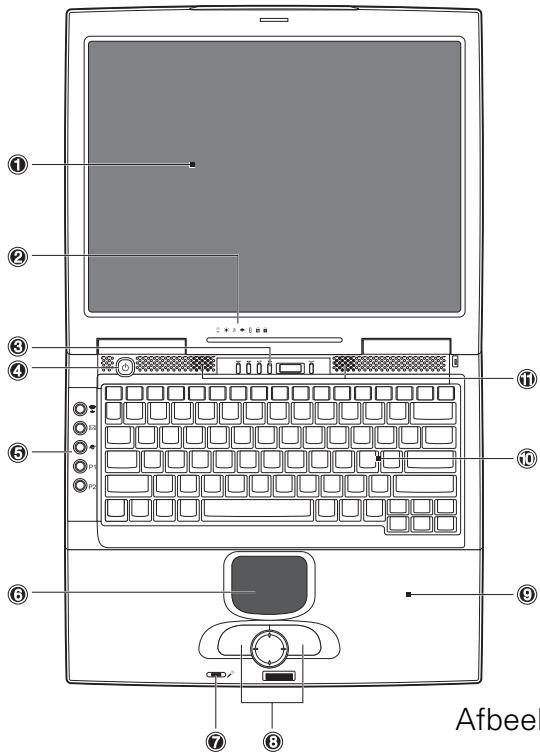

(1) LCD-schem
(2) Status-LEDs

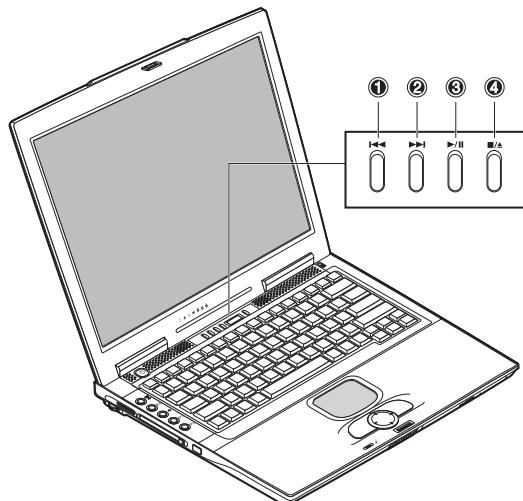

(3) Bediening cd-speler
(4) Aan/uit-knop
(5) Quick Launch-toetsen
(6) TouchPad
(7) Ingebouwde microfoon
(8) Toetsen en Scroll Pad
(9) Polssteun
(10) Toetsenbord
(11) Luidspreker

Afbeelding 2

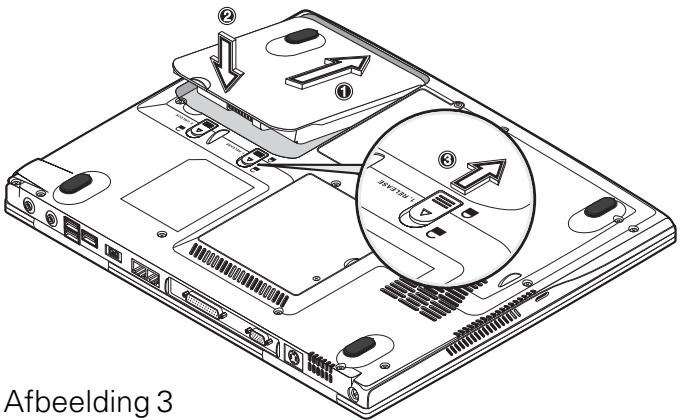

DE ACCU PLAATSEN

IBij de notebook worden een accu geleverd. Deze accu is slechts gedeeltelijk opgeladen.

Bij de notebook worden een accu geleverd. Deze accu is slechts gedeeltelijk opgeladen.

(1) Plaats de accu in de richting van de pijl in de accuhouder.
(2) Druk zachtjes gegen de accu tot deze hoorbaar vastklikt.
(3) Zet de accu vast met de vergrendeling.

Nu kunt u de accu opladen.

Houd er rekening mee dat het opladen van de accu bij eenuitgeschakeld apparaat twee uur en bij een ingeschakeld apparaat vrij uwu duurt.

We raden u met klem aan de accu volledig op te laden voordat u de notebook voor het eerst gezruikt! Verwijder de adapter van de notebook Niet voordat u de accu volledig hebt opgeladen!

DE ACCU VERWIJDEREN

Schuif de vergrendeling (3)+(4) maarachten. De accu springt uit de houder.

Schuif de accuuit de houder en til hem er maar boven toeuit.

U=knt de notebook nu alleen gebruiken via de adapter!

STROOMVOORZIENING

De notebook kan zowel via de accu als het net gebruikt worden.

De eerste keer
gebruikt u de
notebook via de
adapter. Gebruik
alleen de
bijgeleverde adapter.

Een onjuiste adapter kan de computer beschadigien.

De adapter bevat
geen onderdelen die
onderhoud
behoeven.

De notebook is voorzien van een spanningskabel en een universele zelfregulerende adapter. De adapter is geschikt voor een willekeurige constante spanning:tussen 100 en 240 volt.

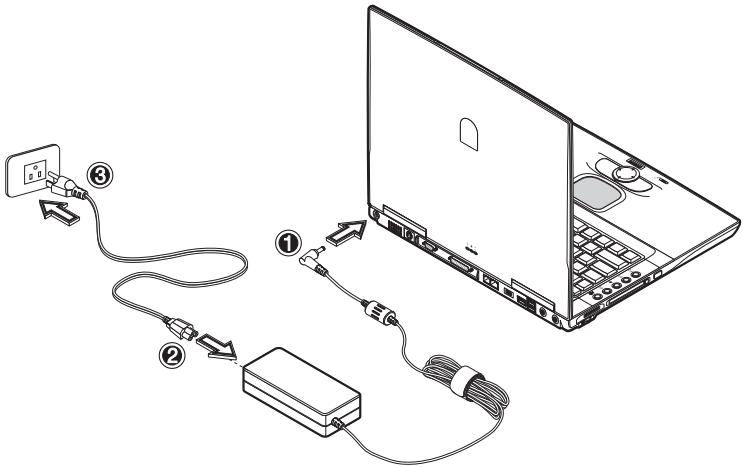

Zo gebruikt u de adapter:

1. Sluit de adapter aan op de DC IN-aansluiting van de computer.
2. Sluit de spanningskabel op de adapter aan.
3. Sluit de spanningskabel aan op een stopcontact.

WAARSCHUWING

ADAPTER IN GEEN GEVAL OPENEN!

Afbeelding 4

WAARSCHUWING

LEVENSGEVAAR!

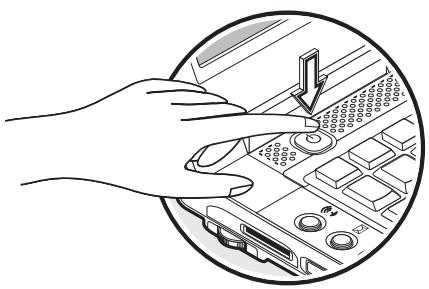

DE COMPUTER AANZETTEN

Hiermee zijn de voorbereidingen voltooid. Druk nu op de aan/uit-knop om de notebook aan te zetten.

Als de computer aan staat, kan de aan/uit-knop meerdere functies verrullen, afhankelijk van de instellingen voor energiebeheer.

Drukt u nogmaals op deze knop, dan wordt de computer in de standardisituatie uitgeschakeld.

Afbeelding 5

Aanwijizing:

Let er goed op dat u de computer bij Windows-systemen altijd op onderstaande manier uitschakelt: Klik op de knop „Start". Selecteer „Afsluiten" en klik op „OK".

Hiermee voorkomt u dat er problemen ontstaan op de harde schijf of in het besturingsystem.

Tip:

Mocht een programma of zelfs het systeem vastlopen, gebruik dan de volgende toetsen: Ctrl + Alt + Del. Hiermee sluit u, in het gunstigste geval, alleen de vastgelopen taak, of start u de computer opnieuw op. (warme start). Werkt dit nicht, houd dan de aan/uit-knop langer dan vier seconden vast - hiermeezetudecomputeruit.Nukuntud computer opnieuw starten (koude start).

Als u de computer voor het eerst aanzet, worden het besturingsysteme geinstalleerd. Volg de aanwijzingen.

Zodra het programme is geinstalleerd en de computer opnieuw is gestart,(Int, u hem gebruiken.

U kurz bij de eigenschappen voor het beeldscherm de resolutie, kleurdiepte en de interface van het bureaublad instellen.

Nadere informatatie hierover vindt u in de aanwijzingen over de installment.

ENERGIEBEHEER

Uw system is compatibel met APM en het neue were (en efficiente) energiebesparingsystem ACPI.

Aanwijzing over de pckaart

HARDWARE (accustatus & waarschuwingen)

Verwijder nooit een pckaart verwijl hetsysteme zich in de Saveto-Disk-modus bevindt. Hiermee deactiveert u namelijk de insteeksleuf en een verandering in de systememconfigatie kan problemenveroorzaken op het moment dat de computer opnieuw

word gestat

Na afloop van de POST (zelftest na het opstarten van het systeme) geeft de accu-LED aan in hoeverre de accu is opgeladen. Is het niveau laag, dan knippert het lampje. Sla onmiddelijk al uw gegevens op en sluit de computer op de adapter aan.

Laag spanningsniveau & SUSPEND
Is het spanningsniveau van de accu laag (en is er geen adapter aangesloten) dan treedt er onmiddelijk een beveiligingsfunctie in werkinq:

Zonder Slaapstand Is op uw systeme geen Save-to-Disk-bestand of - partitie aangemaaakt, dan worden de huidige gegevens opgeslagen in het RAM-geheugen en schakelt het system automatisch over maar de Suspend-modus.

Met Slaapstand
Gegevens worden op de harde schijf opgeslagen in het waarvoor bestemde bestand of de waarvoor bestemde partie. Vervolgens schakelt de computer zichzelf automatisch uit. Is er geen Save-to-Disk-bestand of -partie beschikkaar, dan schakelt het system over maar de Suspendmodus.

OVERZICHT VAN HET SYSTEEM

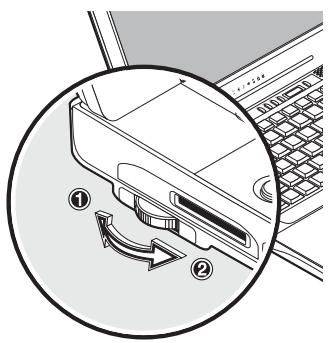

(1) Volumeregelaar
(2) Sleuf voor Memory Stick, Secure Digital of Multi Media-kaarten

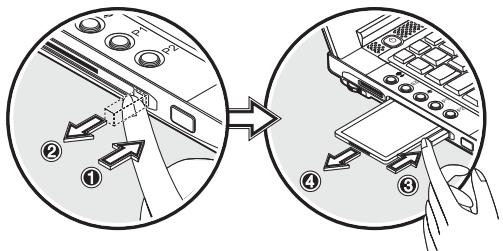

(3) Sleuf voor pc-kaart
(4) Pc-kaartontgrendeling Infraroodzender/-ontvanger

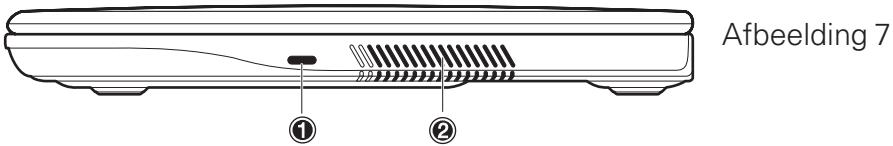

(1) Kensington Lock – beveiling segen diefstal
(2) Ontluchtingsrooster

Ontluchtings- en ventilatieopengingen moeten algid onbedekt blijven.
Anders kan het apparaat oververhit raken.

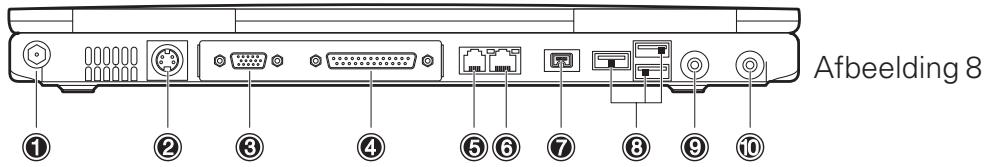

ACHTERKANT

(1) Aansluiting voor de adapter
(2) Tv-uitgang voor S-video
(3) Aansluiting voor externe monitor
(4) Aansluiting voor printer
(5) Aansluiting voor modem
(6) Aansluiting voor netwerk
(7) IEEE 1394-aansluiting
(8) USB-aansluiting
(9) Aansluiting voor luidspreker/koptelefoon ondersteunt S/PDIF
(10) LINE IN / microfoonaansluiting

• Ontluchtings- en ventilatieopengingen moeten alsijd onbedekt blijven. Anders kan het apparaat oververhit raken.

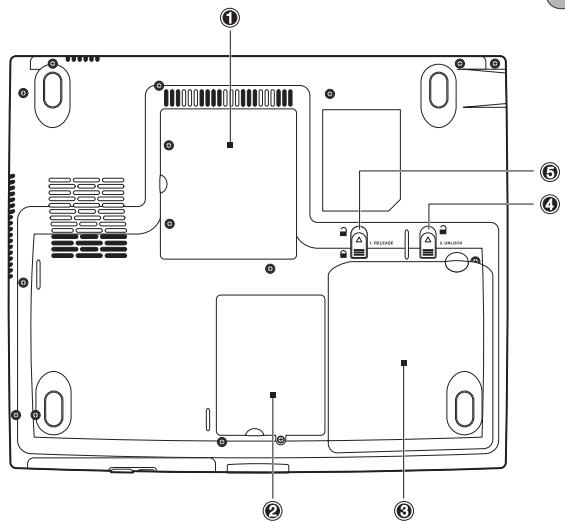

ONDERKANT

Afbeelding 9

(1) Afdekplaat werkgeheugen
(2) Sleuf voor vasteschijf
(3) Accuhouder
(4) Accuvergrendeling (verend)
(5) Accuvergrendeling (met klem)

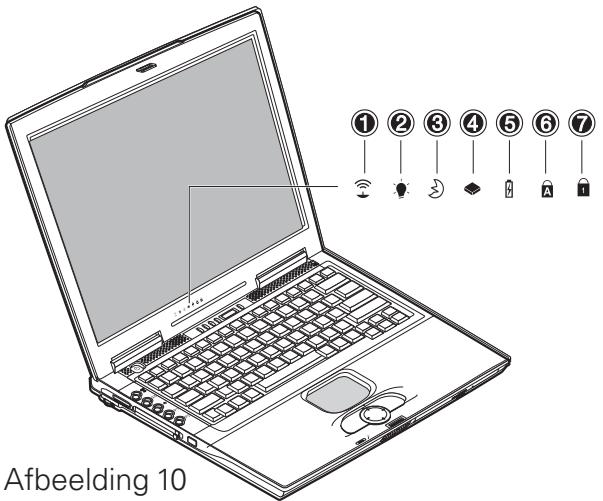

VERKLARING VAN DE LED'S

(1) Draadloze LAN
(2) Aan/uit
(3) Standby
(4) Toegang harde schijf
(5) Accu
(6) Caps Lock
(7) Num Lock

Tabel 1

Symbol	Verklaring
	Brandt wanner de eigenschappen van de draadloze LAN (optioneel) zijn geactiveerd.
	Brandt wanner de computer aanstaat. Knippert wanner de accu een te laag niveau hebereikt.
	Brandt wanner de energiebesparende modus van de computer is geactiveerd.
	De harde schijf of het cd-romstation is actief.
	Brandt wanner de accu worden opgeladen.
A	Brandt wanner Caps Lock is ingedrukt.
1	Brandt wanner Num Lock is ingedrukt.

HOT KEYS

(Toetsencombinaties met een speciale functie)

Om een Hot Key te activeren, houdt u de Fn-toets ingedrukt en drukt u verzolgens op de gewenste toets. Voor een aantal functies kan het nodig zijn om de Launchmanager te installereren. Meer informatie hierover vindt u op de volgende pagina.

Tabel 2

Toetsen	Verklaring
Fn + F1	Hot key – Help – geeft een lijst met alle Hot Keys
Fn + F2	Schakelt over� de energiabesparende modus
Fn + F3	Schakelt:tussen weergave via LCD-schem / monitor /beide
Fn + F4	Zet het LCD-schem op zwart, om energia te besparen
Fn + F5	Schakelt de luidspreker in/uit
Fn +PgUp ↑	Functie als Pos 1-toets
Fn + PgDn ↓	Functie als End-toets
Fn + →	Verhoogt de helderheid van de LCD
Fn + ←	Vermindert de helderheid van de LCD
Fn + F11	Schakelt Num Lock in/uit
Fn + F12	Schakelt Scroll Lock in/uit

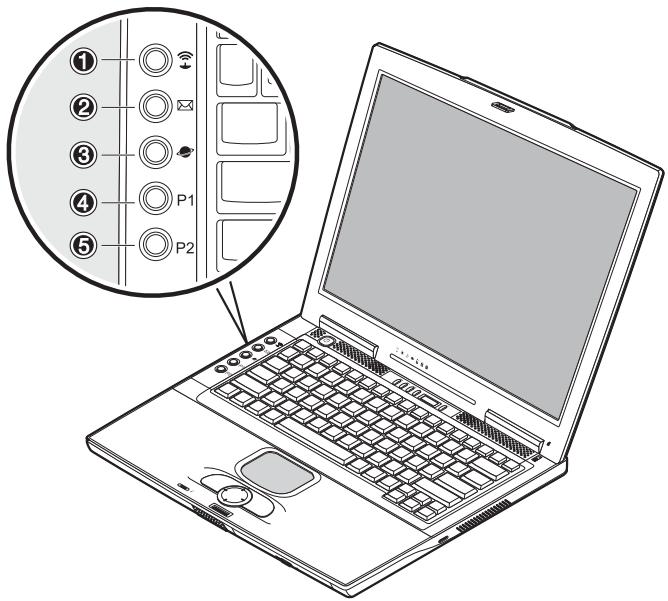

DE QUICK LAUNCH-TOETSEN

Aan de linkerkant van het toetsbord bevinden zich vrij Quick Launchtoetsen. Deze toetsen zijn bedoeld om veelgebruikte toepassingen te openen.

Werken deze toetsen Niet, dan=kunt u op de utility-cd de stuurprogramma's vinden waarmee u de toetsen=kunt activeren. Ze staan in het pad:

Drivers\besturingsystemeLMUNMGR.bijv.:

D:\Drivers\WinXP\LAINMGR\setup.exe.

Afbeelding 11

(1) Draadloze LAN - activeert het draadloze netwerk
(2) E-mail - start het mailprogramma
(3) Internet - start de internetbrowser
(4) Door de gebruiker te programmeren – kan via de Launch Manager maar – keuze worden ingesteld
(5) Door de gebruiker te programmeren – kan via de Launch Manager waar keuze worden ingesteld

HET TOETSENBORD

Het toetsenbord van uw notebook bevat alle functies van een normal AT-compatible toetsenbord, plus enige extra functies:

Typemachine -

Deze toetsen komen overeen met de toetsen van een typemachine.

Functietoetsen -

Bij veel besturingsystemen (en toepassingen) können met behulp van deze toetsen bijzondere functies worden opgeroepen. Meer informatie hierover vindt u in de betreffende handleidingen.

Speciale toetsen -

Met behulp van deze toetsen (entoetsencombinaties) worden veel hardwarefuncties aangestuurd.

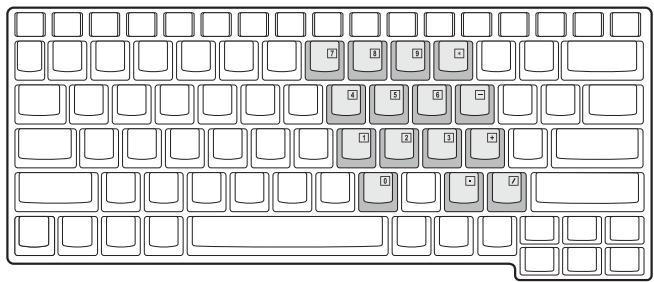

Afbeelding 12

Druk op Fn+ Num Lock om dit veld te activeren.

De

LEDgaat

branden

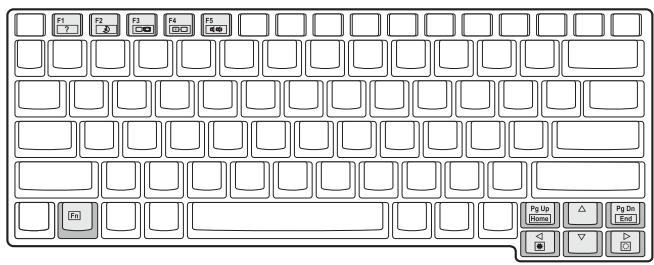

Afbeelding 13

Hot keys:

Zie voor de functies
tabel 2 - Hot keys

DE TOUCHPAD

Het systemd stelt de geointegreerde TouchPad automatisch in. Gebruikt u Windows, dan hoeft u voor de basisfuncties geen stuurprogramma te inst-alleren. Wilt u geavanceerde functies gebruiken, dan(Int) sunt u deze activeren met behulp van stuurprogramma's op de utility-cd. Ze staan in het pad: Drivers\besturingssysteme\Touchpad. bijv.:

Onder het sensorveld vindt u:

(1) Linker 'muis'-knop
(2) Scroll-toets - werkt net als een muiswieltje
(3) Rechter 'muis'-knop

Tip voor linkshandigen: In de meeste besturingsystemen können de functies van de muisknoppen omgedraaid worden.

Afbeelding 14

Functie	Linkertoets	Rechtertoets	Scroll-toets	Sensorveld
Uitvoeren	Dubbelklikken			Dubbeltikken
Selecteren	Een keer klikken			Een keer tikken
Opnemen - vasthouden - loslaten (slepen en neerzetten)	Klikken en vasthouden en dan met de vinger op de Pad in de gewenste positie brengen. Alles loslaten.			Dubbeltikken, houd bij de tweede tik de vinger op de Pad en breng hem in de gewenste positie. Vinger van de Pad verwijderen
Snelmenu openen		Een keer klikken
Scrollen			Klik maar boven/beneden / rechts / links

Wanner u een TouchPad gezruikt, dient u ervoor te zorgen dat uw vinger en de Pad alteijd droog en schoon+zijn. De TouchPad reageert op de bewegingen die u met uw vinger maakt. Hoeichter de aanraking, hoe beter de Pad zar reageren. Met krachtiger bewegingen bereikt u geen nauwkeuriger resultaat.

HET CD-ROM/DVD-STATION

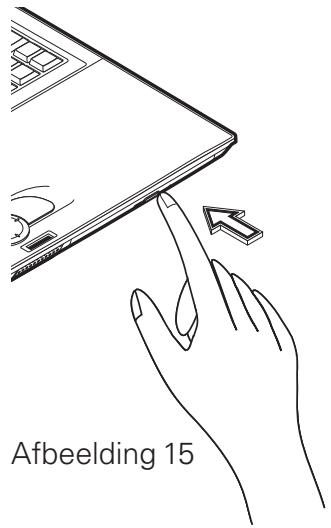

Voordat u een cd staat, drukt u eerst op de knop aan de voorkant van het station.

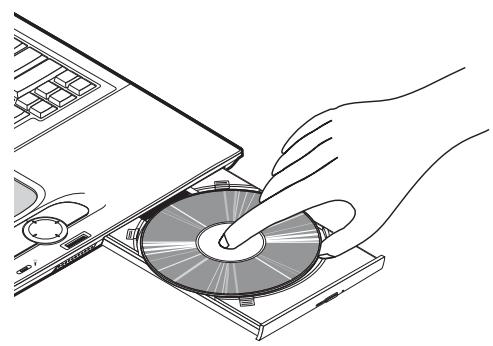

Leg de cd met het etiket maar boven in de lade en druk deze voorzichtig aan.

Afbeelding 16

Duw de cd-lade waar maar binnen tot hij sluit. Nu kan de cd worden gelezen.

Sommige cd's zijn voorzien van de functie Autostart. Dit houdt in dat de installmentie of het afspelen van een muziek-cd automatisch begint, zodra de cd is geplaatst.

REGELING VOOR AUDIO-CD

Met de regeling voor audio-cdkest u audio-cds afspelen zonder de computer te starten.

Afbeelding 17

(1) Vorige nummer
(2) Volgende nummer
(3) Afspelen / pauzeren
(4) Stop / cd uitwerpen
(5) Statusaanduiding
(6) Aan/uit - schakelt de cd-speler in of uit

REGELING VOOR VOLUME

Afbeelding 18

(1) Zachter
(2) Harder

DE PC-KAARTSLEUF

De computer is voorzien van een sleuf voor een pc- kaart. Het gaat hierbij om een sleuf voor PCMCIA 3,3V / 5V van het type II.

U duwt een pc-kaart in de sleuf tot u een klik hoor.
Zorg voor de juiste verbindingen (bijvoorbeeld netwerk)
Lees ook de handleiding voor de betreffende kaart.

Afbeelding 19

U verwijdert de pc-kaart door op deuitwerpknop naast de sleuf te drukken. Deze springt maar buiten. Druk nogmaals om de pc-kaart uit te werpen.

Afbeelding 20

DE SLEUF VOOR MEMORY STICK/ SD/MMC

De computer bevat een gecombineerde sleuf. In deze sleufkest u Memory Sticks, SD (Secure Digital)- en MMC (MultimediaCard)-kaartenplaatsen.

Plaats de kaarten met de bedrukte Kantaar boven in de sleuf. Nadat de kaart voelbaar is vastgeklikt, hebt u toegang tot de gegevens.

Om de kaart te verwijderen, drukt u nogmaals op de kaart, waarna ze worden ontgrendeld. Daarna sunt u de kaartuit de sleuf trekken.

Afbeelding 21

Verwijder de kaart nooit alsaar gegevens op worden geschreveven of van worden gelezen!

Als u geen toegang tot de kaart krijgt, dan kurz u op de utility-cd de stuurprogramma's vinden. In het pad:

Drivers\besturingssysteme\CARDREAD.

DE GEGEVENS-/FAXMODEM

Het systemd stelt de geintegreerde analoge modem automatisch in. U kunt de modem gebruiken zodia u deze via de telefoonkabel hebt verbonden met een analoge telefoonaansluiting (geen ISDN).

Juist gebruik:

U=kunt de modem op alle analoge aansluitingen (TBR 21) binnen Europa aansluiten.

De modem dient alleen te worden gebruikt voor datacommunicatie.

Probeer nooit de modem op een ISDN-telefoonaansluiting aan te sluiten! Hierdoor kan storing in het apparaat ontstaan.

Afbeelding 22

DE LAN-AANSLUITING

De ingebouwde netwerkadapter maakt het möglichk om de computer aan te sluiten op een 10/100 Mbps-network of DSL-internet.

Het verkeer vindt plaats over een Ethernet-netwerkkabel met een RJ45-aansluiting. Deze worden in de achterkant van de computer en een vrijne netwerkhub of DSL-aansluiting gestoken.

Afbeelding 22

Verwissel nooit de RJ45-stekker van een netwerkkabel met een ISDN-stekker! Probeer de LAN-adapter nooit aan te sluiten op een ISDN-telefoonaansluiting!

Hierdoor kan storing in het apparaat ontstaan.

LET OP

AANWIJZINGEN VOOR DE INSTALLATIE

DE STUURPROGRAMMA'S HERSTellen

Als uw systeme worden afgeleverd, is waarop een Preload geinstalleerd. Dat wil zeggen: alle geevens en stuurprogramma's die het systeme nodig heeft,+zijn op de harde schijf geinstalleerd.Mocht het voorkommen dat u de harde schijf hebt gewist en/of geformatteerd, dan kut u de benodigde stuurprogramma's terugvinden op de utility-cd.Zodra het besturingsystem opnieuw is geinstalleerd (bijvoorbeeld met behulp van de recovery-cd) dan kut u op deze manier de notebook wee gebruiksklaar make.

WINDOWS 2000 / XP

DRIVERS

Windows 2000
WIN2K	INTELINF	Intel Chipset INF Driver	4.30.1006
WIN2K	VGA	Intel VGA Driver	6.13.01.3460
WIN2K	AUDIO	Cirrus Audio Driver	6.13.10.6101
WIN2K	TOUCHPAD	Synaptics TouchPad Driver	7.2.0
WIN2K	MODEM	Agere Modem Driver	2.1.25
WIN2K	LAN	Broadcom LAN Driver	3.51.0.0
WIN2K	WIRELESS	Intel Wireless LAN Driver	1.1.5.0
WIN2K	CARDREAD	Winbond Card Reader Driver	1.8.2002.0424
WIN2K	USB2.0	USB 2.0 Driver	1.00
WIN2K	WIRELEAP	Intel Wireless AP	7.0.0.0
WIN2K	SPDSTEP	SpeedStep utility	3.0
WIN2K	LAUNMGR	Wistron Launch Manager	1.0.8
WIN2K	IRSUPLT	Wistron IR Supplement	1.02
WIN2K	AVMGR	Wistron AV Manager	1.0.1.6
Windows XP
WINXP	HOTFIXCPU	Hot Fix(Centrino CPU Driver)	Q332179
WINXP	INTELINF	Intel Chipset INF Driver	4.30.1006
WINXP	VGA	Intel VGA Driver	6.13.01.3460
WINXP	AUDIO	Cirrus Audio Driver	6.13.10.6101
WINXP	TOUCHPAD	Synaptics TouchPad Driver	7.2.0
WINXP	MODEM	Agere Modem Driver	2.1.25
WINXP	LAN	Broadcom LAN Driver	3.51.0.0
WINXP	WIRELESS	Intel Wireless LAN Driver	1.0.28.2
WINXP	CARDREAD	Winbond Card Reader Driver	1.8.2002.0424
WINXP	LAUNMGR	Wistron Launch Manager	1.0.8
WINXP	IRSUPLT	Wistron IR Supplement	1.02
WINXP	AVMGR	Wistron AV Manager	1.0.1.6

Voer in de directory's telkens het bestand „setup.exe" UIT.

We raden u aan eerst het stuurprogramma voor de Chipset te installeren. Installee daarna het grafische stuurprogramma (VGA). Op deze manier worden het werkblad better weergegeven.

Verder maakt het Niet uit welke volgorde u bij de installmenta aanhoudt.

DE RESOLUTIE INSTELLEN

Na de installmentie van het grafische stuurprogramma dient u de resolutie in te stellen op 1024 x 768.

U doet dit als volgt:

Klik met de rechttermuisknop op een leeg deel van het büraublad

Selecteer

In het venster „Eigenschappen voor Beeldscherm" kiest u het tabblad „Instelleningen".

Nu kurz u met de schuifregelaar de resolutie instellen op 1024 x 768.

Klik op om de nouvelle resolutie te bevestigen.

SPECIFICATIONS

Processor

Intel® Pentium® M-processor

Werkgeheugen

Hoofdgeheugenuitbreidbaar tot 1 GB DDR SDRAM
- Twee PC2100 (DDR-266) soDIMM-sockets

Beeldscherm en video

15,0 inch XGATFT-beeldscherm. Ondersteunde resolutie 1024 x 768 met maximaal 16,7 miljoen kleuren
Intel® 855 Grafische controller - AGP 4X ondersteuning
Simultaan LCD-/external monitor
- External monitor: Ondersteunt tot 1280 × 1024 , 16,7 miljoen kleuren, 85Hz of 1600 × 1200 , 16,7 miljoen kleuren, 60Hz
Uitgang voor S-video

Geheugencapaciteit

• Een extern USB-diskettestation (3,5", 1,44 MB) (optioneel verkrijgbaar)
  Een E-IDE-harde schijf (2,5", 9,5 mm)
• Intern cd- ofDVD- ofDVD-rw- of combostation Combinatiesleuf voor Memory Stick / Secure Digital

Audio

• Compatiblebel met Sound Blaster Pro en Windows Sound System
  Ingebouwde luidsprekers en microfoon
  LINE IN en LINE OUT (ondersteunt S/PDIF)

Modem

High-speed 56 Kbps V.90 fax-/gegevensmodem

LAN

• Fast Ethernet-functie voor 10Base-T en 100Base-TX netwerknormen.
  802.11b draadloos LAN

Invoerapparatuur

• Windows-toetsenbord met 84-/ 85-/ 88- toetsen
  Ergonomisch geplaatste Touchpad met scroll-toets
  Quick Launch-toetsen
• Besturingstoetsen voor audio-cd

Aansluitingen

Een 15-polige VGA-aansluiting
- Een stereouitgang met S/PDIF
Een microfooningang
Infraroodaansluiting (FIR)
Drie USB-aansluitingen
Een standardaard telefoonaansluiting (RJ-11)
Een standard netwerkaansluiting (RJ-45)
Een gelijkstroomaansluiting
- Een S-video OUT-aansluiting
- Een IEEE1394 i.Link-aansluiting
Een pc- kaartsleuf van Type II / I
Een parallelle poort (ECP) voor printeraansluiting

Stroomvoorziening

Hoofdbatterij Li-Ion 65 Watt
Wisselstroomadapter 100-240V, AC 50-60 Hz, 70W.
Heropladen Systemeum UIT: 2 uur. (95%)

System AAN: 4 uur. (95%)

• Batterijniveau laag - waarschuwing
  Mogelijkheid voor Suspend/hergebruik

Besturingsystem

O/S Microsoft Windows 2000 / XP

Overige gegevens

270(D) x 327 (B) x 29,8 (H) mm
Gewicht 2,7 kg (afhankelijk van de uitvoering)
- Temperatuur tijdens gebruik: 5 tot 35^ C
Vochtigheidijdens gebruik: 20 tot 80 % RH

PROBLEM OPSPOREN EN VERHELPEN

Treden er tijdens het werk den met uw computer problemen op, probeer die dan eerst aan de hand van de onderstaande informatie op te losesen. Lukt het u Niet het probleem op deze manier op te losesen, dan kut u in het uitgebreide servicehandboek (op de cd-rom met stuurprogramma's en hulpprogramma's) meer informatie vinden. Doet het probleem zich dan nog steeds voor,zet het systeme dan enige minuten uit en start het opnieuw op. Alle Niet opgeslagen gegevens gaan dan verloren, maar misschien werkt het systeme wel weer. Mocht dit geen oplossing bieden, neem dan contact op met de leverancier of klantenservice.

Hoewel ik de aan/uit-knop indruk, blijft de computer uit staan.

Mogelijk probleem: de accu doet het Niet of is Niet op de juiste manier geinstalleerd.

Aanwijzing: het aan/uit-lampje brandt Niet.

Oplossing voor het probleem:

o controller of de accu in de houder is geplaatst en of dit op de juiste manier is gebeurd.
o controller of de contacten van de accu zichn aangesloten.
o sluit de notebook aan op de adapter, zodat de accu (indien aanwezig) worden opgeladen.

Mogelijk probleem: lage accustand

Aanwijzing: het lampje van de accu knippert.

Oplossing voor het probleem:

sluit de computer aan op de adapter. Als het systemd nu nog nicht opstart, zet de computer dan uit en start hem opnieuw.

Mogelijk probleem: de energiebesparingsmodus is geactiveerd.

Aanwijzing: het suspend-lampje brandt.

Oplossing voor het probleem:

o druk op de aan/uit-knop.

Mogelijk probleem: het beeldscherm is Niet goed ingesteld.

Oplossing voor het probleem:

druk op de spatiebalk, eventueel meertere malen
hebt u een externe monitor aangesloten, zet deze dan aan.

Mogelijk probleem: in het systeme is een ander type beeldscherm ingesteld

Oplossing voor het probleem:

odruk op de toetscombinatie Fn + F3.
hebt u een externe monitor aangesloten, sluit deze dan aan op de netvoeding en zet hem aan. Controller bovendien de instelleningen voor helderheid en contrast (nadere aanwijzingen hierover vindt u in het uitgebinde servicehandboek).

Het systeem gaat nicht verder.

Mogelijk probleem: er is een energiebesparingsfunctie geactiveerd.

Aanwijzing: het beeldscherm schakelt vanzelfuit.

Oplossing voor het probleem:

druk op een toets, of druk op de aan/uit-knop wonneer geen enkel statuslampje brandt.

Mogelijk probleem: door een fout in de software is het systeme vastgelopen.

Oplossing voor het probleem:

in het handboek van het besturingsystem kun t u meer hierover lezen.
o kunt u het probleem op die manier nicht oplossen, start het systeem dan opnieuw op. Niet opgeslagen geevens gaan op die manier verloren! Werkt dit ook nicht,zet de computer dan even uit en daarna weeer aan.

Waarschuwingen

Na elke systemdstart worden er een zelftest (POST) uitgevoerd. In geval van een probleem verschijnt er een foulmelding, die het probleem in het kort beschrijft. Wat u dan要去 doen, kut u lezen in het uitgebreide servicehandboek.

CE0682
