Pro 8000 - Laptop MAXDATA - Gratis gebruiksaanwijzing en handleiding

Producttype	Laptop
Merk	MAXDATA
Model	Pro 8000
Processor	Intel Pentium M (1,3 - 1,6 GHz)
Chipset	Intel 855PM
Werkgeheugen	Max. 1 GB DDR SDRAM, 2 x PC2100 soDIMM-sockets
Beeldscherm	15,0 inch SXGA TFT, resolutie 1400 x 1050, 16,7 mln. kleuren
Grafische kaart	ATI M9-CSP64, AGP 4X, 64 MB DDR266 VGA-geheugen
Hardeschijf	E-IDE, 2,5", 9,5 mm (capaciteit niet gespecificeerd)
Optisch station	Cd/dvd-rom of combi (ingebouwd)
Draadloos netwerk	Intel PRO Wireless 802.11b (Mini PCI)
Modem	56 Kbps V.90/92 fax/gegevenssoftware MDC-modem
LAN	Fast Ethernet 10/100/1000 Base-T, Gigabit
Audio	AC'97 compatibel, 3D Sound, ingebouwde stereoluidsprekers
Aansluitingen	4x USB 2.0, IEEE1394, VGA, parallel (ECP), RJ-11, RJ-45, audio (line-in, microfoon, koptelefoon/SPDIF), infrarood (FIR), poortreplicator
Accu	Li-Ion, 4400 mAh, 48 Wh, oplaadtijd: uit 3 uur, aan 4 uur
Adapter	100-240 V AC, 50-60 Hz, 75 W
Afmetingen (BxDxH)	334 x 280 x 29,8 mm
Gewicht	2,45 kg (afhankelijk van uitvoering)
Besturingssysteem	Microsoft Windows 2000/XP
Energiebeheer	ACPI 1.0b, Intel SpeedStep, Stand-by, Suspend to Disk/RAM
Beveiliging	Kensington-slot
Garantie	36 maanden, betaalde reparatie na garantie (min. 5 jaar)
Geluidsniveau	Lager dan 55 dB(A)

Veelgestelde vragen - Pro 8000 MAXDATA

Hoe laad ik de accu voor het eerst op?

Plaats de accu in het accuvak en sluit de adapter aan. Laad de accu volledig op voordat u de laptop voor het eerst gebruikt. Bij uitgeschakeld apparaat duurt dit ongeveer 2 uur, bij ingeschakeld 5 uur.

Wat is de betekenis van de LED's op de laptop?

De LED's geven aan: aan/uit (brandt/ knippert bij energiebesparing), accu (brandt bij opladen), draadloos LAN (actief), Caps Lock, Num Lock, Scroll Lock en toegang tot de harde schijf.

Hoe schakel ik het draadloze netwerk (WLAN) in of uit?

Gebruik de toetsencombinatie Fn + F2 om WLAN in of uit te schakelen. U kunt ook de schakelaar aan de voorkant van de laptop gebruiken.

Kan ik het werkgeheugen zelf uitbreiden?

Het hoofdgeheugen kan worden uitgebreid tot maximaal 1 GB DDR SDRAM via twee soDIMM-sockets. Laat uitbreiding alleen door gekwalificeerd personeel uitvoeren.

Wat moet ik doen als de laptop niet opstart?

Controleer of de accu correct is geplaatst en of de adapter is aangesloten. Als het aan/uit-lampje niet brandt, probeer dan de accu te verwijderen en opnieuw te plaatsen. Bij een knipperend acculampje sluit u de adapter aan.

Heeft de laptop een hersteloptie voor het besturingssysteem?

Op de harde schijf is een preload geïnstalleerd. Bij een gewiste of geformatteerde schijf kunt u de stuurprogramma's van de bijgeleverde utility-cd herstellen. Het besturingssysteem moet opnieuw worden geïnstalleerd (bijv. met recovery-cd).

Hoe reinig ik de laptop?

Gebruik een zachte, schone doek. Gebruik geen vloeibare reinigingsmiddelen, schuurmiddelen of vluchtige stoffen. Verwijder eerst de stroomtoevoer.

Welke geheugenkaarten worden ondersteund?

De combisleuf ondersteunt Memory Stick, SD (Secure Digital), SM (Smart Media) en MMC (MultiMediaCard). Steek de kaart met de bedrukte zijde naar boven in.

Hoe los ik een vastgelopen programma op?

Druk op Ctrl + Alt + Del om de vastgelopen taak te sluiten. Werkt dit niet, houd dan de aan/uit-knop langer dan 4 seconden ingedrukt om de laptop uit te schakelen. Niet-opgeslagen gegevens gaan verloren.

Geldt de garantie ook voor de accu?

De garantietermijn voor het apparaat is 36 maanden. Bij schade buiten de garantie wordt gedurende minimaal 5 jaar na productie-einde betaalde reparatie aangeboden met originele onderdelen.

GEBRUIKSAANWIJZING Pro 8000 MAXDATA

Gebruikershandleiding –

Multimedeanotebook

AANWIJZING.... 133

BELANGRIJKE AANWIJZINGEN OVER DE VEILIGHEID.... 136

Wireless LAN 138

Aanvullende veiligheidsinstructies voor apparaten met Wireless LAN 139

CE-markering voor apparaten met Wireless LAN.... 140

Beperkingen.... 141

Zendfrequencies voor apparaten met Wireless LAN 142

Frequencies 142

Wettelijke bepalingen - Uitsluitingsclausules voor apparaten met Wireless LAN .... 143

GELEVERDE ONDERDELEN.... 144

DE VOORBEREIDING 145

De accu plaatsen 146

De accu verwijderen.... 146

Stroomvoorziening.... 147

De computer aanzetten 148

Energiebeheer 149

Rechterkant.... 150

Linkerkant 150

Voorkant 150

Betekenis van de LEDs.... 152

Hot Keys 153

De Quick-knoppen (snelstartknoppen) 154

Het toetsenbord.... 155

De TouchPad.... 156

Bediening van de Touchpad.... 156

Het CD-Rom/DVD-station 157

De PC-Kaartsleuf.... 158

De geheugenkaartsleuf.... 159

De gegevens-/FaxModem.... 160

De netwerkaansluiting....160

AANWIJZINGEN VOOR DE INSTALLATIE 161

De stuurprogramma's herstellen 16'

De utility-cd 161

De resolutie instellen.... 162

SPECIFICATIES.... 163

PROBLEMEN OPSPOREN EN VERHELPEN.... 167

INDEX....170

AANWIJZING

Onze firma behoudt zich het recht voor om onaangekondigd wijzigingen in dit handboek aan te brengen. De informatie die hierin is opgenomen, is uitsluitend bedoeld ter referentie en mag niet worden beschouwd als uiting van verplichtingen van de kant van de fabrikant of tussenhandelaren. De fabrikant en de tussenhandelaren kunnen niet aansprakelijk gesteld worden voor mogelijke fouten of onjuistheden die in dit document kunnen voorkomen. Ook voor mogelijke schade die, respectievelijk verlies dat uit een verkeerd gebruik van het handboek kunnen voortvloeien, wordt geen verantwoordelijkheid genomen. Uit dit document en de bijbehorende software mag niets, gedeeltelijk of in zijn geheel, gekopieerd, vertaald of gedistribueerd worden, zonder toestemming vooraf van de leverancier, de fabrikant of de auteurs. Reservekopieën voor eigen gebruik vallen niet onder deze regeling. Het gebruik van handelsmerken van dit product is onderhevig aan de bepalingen die u kunt vinden in het uitgebreide servicehandboek op de cd-rom met stuurprogramma's en hulpprogramma's. Merken en productnamen die in dit document genoemd worden, vallen wellicht onder het auteursrecht of zijn gedeponeerde handelsmerken van derden. Deze namen en producten worden alleen ter aanduiding gebruikt en betekenen niet dat het product of de fabrikant wordt aanbevolen.

© Maxdata 2003

Juridische opmerkingen

Overige juridische opmerkingen en bepalingen treft u aan in het uitgebreide servicehandboek op de cd-rom met stuurprogramma's en hulpprogramma's (utility-cd).

Acrobat en het Acrobat-logo zijn handelsmerken van Adobe Systems Incorporated of een van de dochterondernemingen. Mogelijk zijn de handelsmerken geregistreerd.

Intel en Pentium zijn geregistreerde handelsmerken van Intel Corporation. MS-DOS, Windows, Windows 95, Windows 98, Windows Me, Windows 2000, Windows XP en Windows NT zijn geregistreerde handelsmerken van Microsoft.

Gebruik & referenties

Via dit gebruikershandboek kunt u kennismaken met uw nieuwe computer; u kunt het als leidraad gebruiken als u de computer voor het eerst gebruikt.

Meer diepgaande informatie treft u aan in het uitgebreide Engelstalige servicehandboek.

Alle referenties hebben betrekking op de meegeleverde cd-rom met stuur-

programma's en hulpprogramma's. Hierop staan het uitgebreide servicehandboek (in Adobe Acrobat-indeling), stuurprogramma's en speciale hulpprogramma's voor uw notebook. Wilt u een besturingsprogramma gebruiken dat niet in dit document wordt genoemd, raadpleeg dan de betreffende informatie die u in de „ReadMe“-bestanden op de cd-rom aantreft. Neem bovendien contact op met de leverancier, om zeker te weten dat het besturingsprogramma van uw keuze ook werkelijk op deze notebook gebruikt kan worden. Het besturingssysteem bevindt zich niet op de cd-rom met stuurprogramma's en hulpprogramma's.

Aanwijzing: Een aantal, of alle systeemconfiguraties zijn al uitgevoerd. Mocht dit niet het geval zijn, of moeten delen van het systeem opnieuw geconfigureerd worden, raadpleeg dan het uitgebreide servicehandboek op de meegeleverde cd-rom met stuurprogramma's en hulpprogramma's.

Toelichting:

Dit apparaat voldoet aan de productnorm voor storingsemissie EN 55022, de basisnorm voor elektromagnetische beïnvloeding EN 50082-1 en de laagspanningsnorm EN 60950.

Na een niet door de fabrikant goedgekeurde wijziging in het apparaat zijn deze normen niet langer gegarandeerd.

Om de elektromagnetische compatibiliteit te garanderen, dient u de aanwijzingen te volgen die in dit handboek zijn opgenomen.

Geluidsniveau

Het geluidsniveau op de werkplek is lager dan 55dB a.

Opmerking van de Federal Communications Commission (FCC) Dit apparaat is getest en voldoet aan de regels die gelden voor een digitaal apparaat uit klasse B, deel 15 van de FCC-voorschriften.

Garantie

De garantieduur voor het apparaat is 36 maanden. In het geval van schade die buiten de garantie valt, is gedurende ten minste 5 jaar (na beëindiging van de productie) voorzien in betaalde reparatie van het apparaat met behulp van originele onderdelen of door het omruilen van onderdelen of apparatuur.

Aanwijzing voor de gebruiker:

Dit apparaat is zorgvuldig storingsvrij gemaakt en gecontroleerd. Toch moet u bij een externe gegevenskabel rekening houden met het volgende:

Mocht het nodig zijn de door de fabrikant geleverde gegevenskabel te vervangen, dan moet de gebruiker erop letten dat de vervangende kabel van dezelfde kwaliteit is en evengoed afschermt als de oorspronkelijke kabel. Alleen zo kan radio-ontstoring worden gegarandeerd.

Gebruik uitsluitend afgeschermde leidingen en externe apparaten die qua veiligheid en elektromagnetische compatibiliteit vergelijkbaar zijn met het onderhavige product.

Bij nalatigheid is het voldoen aan de bovengenoemde normen niet langer gegarandeerd!

Cd-romstation:

Het ingebouwde cd-romstation is een laserproduct van klasse I. Open dit apparaat niet en kijk niet in de straal, ook niet met optische instrumenten.

Is het cd-station niet uitdrukkelijk bedoeld voor gelijktijdig gebruik van meerdere cd's, plaats dan nooit meer dan één cd in het station.

Terugnemen van het apparaat / de accu

Wij nemen al onze producten na gebruik terug als de staat van het apparaat overeenkomt met het standaardgebruik. Teruggenomen apparatuur wordt hergebruikt of milieu-vriendelijk vernietigd en verwijderd. De terugname vindt via de vakhandel plaats.

Batterijen en accu's met zware metalen horen niet in het huishoudelijke afval thuis. De fabrikant, de leverancier of een geautoriseerde derde partij neemt deze gratis in om ze vervolgens te laten vernietigen.

Het verpakkingskarton en alle overige gebruikte karton kunt u bij het oud papier deponeren.

BELANGRIJKE AANWIJZINGEN OVER DE VEILIGHEID

Hoewel deze notebook stevig en solide is, kunnen er toch beschadigingen optreden. Deze kunt u voorkomen door de volgende voorzorgsmaatregelen in acht te nemen:

• Voorkom dat de notebook hevig door elkaar wordt geschud.
• Houd het apparaat niet in de buurt van hittebronnen (verwarmingen, direct zonlicht).
• Bescherm de notebook tegen elektromagnetische interferentie.

Op deze manier voorkomt u ook het verlies van gegevens.

- Zorg dat het apparaat niet in een vochtige omgeving komt. Het gaat tenslotte om een elektrisch apparaat!

WAARSCHUWING

- Let goed op een juiste stroomvoorziening.

De gebruikte adapter moet zijn toegestaan.

Voor de adapter is een stroomvoorziening nodig die spanningsverschillen en stroomstoringen opvangt. Met vragen hierover kunt u terecht bij uw lokale elektriciteitsmaatschappij.

De adapter moet van een geaarde stekker zijn voorzien.

Trek bij het uitschakelen van de stroomvoorziening nooit aan de kabel, maar alleen aan de stekker.

Verwijder de externe stroomvoorziening (adapter of autoadapter), voordat u de computer gaat reinigen.

LET OP

- Aanwijzingen over het gebruik van de accu

Maak alleen gebruik van de accu die voor deze computer bestemd is.

Laad de accu via de notebook op.

Probeer nooit een defecte accu te repareren. Laat reparaties altijd over aan de leverancier of een gekwalificeerde vakman.

Bewaar beschadigde accu's buiten het bereik van kinderen en zorg dat ze zo snel mogelijk worden afgevoerd. Houd hierbij de nodige voorzichtigheid in acht. Accu's kunnen ontploffen, wanneer ze in aanraking komen met vuur of onjuist worden gebruikt of verwerkt.

Het apparaat dat u hebt aangeschaft, is voorzien van een accu. Deze accu is recyclebaar. Het is niet toegestaan de accu bij het gewone huisvuil te deponeren. Met vragen over een juiste afvalverwerking kunt u terecht bij de betreffende afdeling van uw gemeente.

WAARSCHUWING

- Aanwijzing over de batterij van de interne klok

Pas op: Wanneer de batterij op ondeskundige manier wordt verwijderd, ontstaat er ontploffingsgevaar. Vervang de batterij alleen door een exemplaar dat door de fabrikant wordt aanbevolen of door een batterij van dezelfde makelij. Let bij het weggooien van de batterij op de aanwijzingen van de fabrikant.

- Onderhoud

Voer zelf geen onderhoud aan uw computer uit! Op deze manier verspeelt u het recht op garantie en loopt u kans op een elektrische schok. Ga voor onderhoud naar een gekwalificeerd vakman. Verwijder de netvoeding van de computer. Neem contact op met een gekwalificeerd vakman, in geval van de onderstaande problemen.

WAARSCHUWING

• De adapter of de spanningskabel is beschadigd, resp. gerafeld.
• Er is vloeistof in de computer terechtgekomen.
• De computer functioneert niet, ondanks een juiste bedie- ning.
• De computer is gevallen of beschadigd.

- Reiniging

Gebruik geen reinigingsmiddel rechtstreeks op de computer. Gebruik alleen een zachte, schone doek. Gebruik geen vluchtige reinigingsmiddelen (op basis van petroleum) of schuurmiddelen.

WIRELESS LAN

(draadloos netwerk (Engels: Wireless local area netwerk of kortweg WLAN))

In uw notebookcomputer is een Wireless local area netwerk-module van het type 'Intel® Pro Wireless Mini PCI' ingebouwd. Met deze module kunt u een op radiogolven gebaseerd netwerk realiseren, respectievelijk een verbinding maken met een reeds bestaand draadloos netwerk. De module werkt volgens de standaard IEEE802.11b.

Met WLAN-technologieën kunnen gebruikers draadloze verbindingen binnen een beperkt geografisch gebied tot stand brengen (bijvoorbeeld in een bedrijfs- of campusgebouw of een openbaar gebouw, bijvoorbeeld een luchthaven). WLANs kunnen gebruikt worden in tijdelijke kantooromgevingen, waar het installeren van een omvangrijke kabelinfrastructuur niet mogelijk is, of om een reeds bestaand LAN uit te breiden, waardoor verschillende gebruikers op verschillende locaties in een gebouw op verschillende tijdstippen kunnen werken.

WLAN's kunnen op twee verschillende manieren worden toegepast. Bij stationaire WLAN's maken de draadloze stations (apparaten met een zendende netwerkkaart of een extern modem) verbindingen met draadloze access points (toegangspunten) die functioneren als brug tussen de stations en de aanwezige netwerkbackbone. Bij peer-to-peer (ad hoc) WLAN's kunnen meerdere gebruikers, zonder gebruik te maken van access points, binnen een beperkte ruimte, bijvoorbeeld een vergaderzaal, een tijdelijk netwerk tot stand brengen, wanneer geen toegang tot netwerkbronnen noodzakelijk is.

In 1997 heeft de IEEE de standaard 802.11 voor WLAN's vastgesteld, waarbij de datatransmissiesnelheid tussen 1 tot 2 Mb/s (Mb per seconde) werd gedefinieerd. Onder 802.11b, de nieuwere versie van de 802.11-standaard, bedraagt de maximale datatransmissiesnelheid 11 Mb/s over een frequentieband van 2,4 GHz (Gigahertz).

AANVULLENDE VEILIGHEIDSINSTRUCTIES VOOR APPARATEN MET WIRELESS LAN

In uw notebookcomputer is een Wireless LAN-component geïntegreerd; let bij het gebruik daarom altijd op de volgende veiligheidsinstructies:

• Schakel de notebook uit wanneer u zich in een vliegtuig bevindt of met de auto rijdt.
• Schakel, wanneer u zich in een ziekenhuis, een operatiekamer of in de buurt van een medisch-elektronisch systeem bevindt, de zendcomponenten van de notebook uit! De zendsignalen kunnen een nadelige werking hebben op de medische apparatuur of de functie daarvan.
• Houd de notebook ten minste 20 cm verwijderd van een pacemaker, omdat de functies van de pacemaker door de zendsignalen verstoord kunnen worden.
• De zendsignalen kunnen ruis in gehoorapparaten veroorzaken.
• Gebruik de notebook niet met ingeschakelde zendcomponenten in de buurt van ontvlambare gassen of in een explosiegevaarlijke omgeving (bijvoorbeeld een lakstraat), omdat de zendsignalen een explosie of een brand kunnen veroorzaken.
• Het bereik van de zender kan verschillen en is afhankelijk milieu- en omgevingsfactoren.
• Bij gebruik van een draadloze verbinding is het mogelijk dat derden de verzonden gegevens ook ontvangen.

MAXDATA Computer AG is niet verantwoordelijk voor storingen in de ontvangst van radio- of televisiesignalen die veroorzaakt worden door ongeoorloofde modificaties aan dit apparaat. MAXDATA aanvaardt geen enkele aansprakelijkheid voor het vervangen c.q. omruilen van niet door MAXDATA Computer AG goedgekeurde aansluitkabels en apparaten. De gebruiker is zelf verantwoordelijk voor het verhelpen van storingen die door dergelijke modificaties ontstaan zijn en voor het vervangen resp. omruilen van apparatuur.

CE-MARKERING VOOR APPARATEN MET WIRELESS LAN

CE!

Dit apparaat voldoet in de geleverde uitvoering aan de eisen van richtlijn 1999/5/EG van het Europese parlement en van de Raad van 9. maart 1999 betreffende radioapparatuur en telecommunicatie-eindapparatuur en de wederzijdse erkenning van hun conformiteit.

Dit notebook mag in België, Denemarken, Duitsland, Finland, Frankrijk, Griekenland, Groot-Brittannië, Ierland, Italië, Luxemburg, Nederland, Oostenrijk, Portugal, Zweden, Zwitserland, Spanje, IJsland, Liechtenstein en Noorwegen gebruikt worden.

Actuele informatie over eventuele beperkingen van het gebruik ervan kunt u opvragen bij de betreffende overheidsinstantie in een land. Neem, wan- neer uw land niet in de opsomming is opgenomen, contact op met de toezichthouder om te achterhalen of het gebruik van dit product in uw land toegestaan is.

België - www.bipt.be, Denemarken - www.tst.dk, Duitsland - www.regtp.de, Finland - www.ficora.fi, Frankrijk - www.art-telecom.fr, Griekenland - www.eett.gr, Engeland - www.oftel.gov.uk, Ierland - www.comreg.ie, Italië - www.agcom.it, Luxemburg - www.etat.lu/ILT,

Nederland - www.opta.nl, Oostenrijk - www.rtr.at, Portugal - www.urt.gov.pt, Zweden - www.pts.se, Zwitserland - www.bakom.ch, Spanje - www.cmt.es, IJsland - www.pta.is, Liechtenstein - www.ak.li Noorwegen - www.npt.no

BEPERKINGEN

- FRANKRIJK

Beperkt frequentiebereik: in Frankrijk mogen alleen de kanalen 10 en 11 (2457 MHz respectievelijk 2462 MHz) gebruikt worden. Het is wettelijk verboden om het apparaat buiten afgesloten ruimtes te gebruiken.

Informatie: www.art-telecom.fr

• ITALIË

Ook voor gebruik binnenshuis is een ministeriële vergunning noodzakelijk. Uw leverancier kan u inlichten over de manier waarop u deze kunt aanvragen.

Het is wettelijk verboden om het apparaat buiten afgesloten ruimtes te gebruiken.

Informatie: www.agcom.it

- NEDERLAND

Bij gebruik buitenshuis is een vergunning noodzakelijk. Uw leverancier kan u inlichten over de manier waarop u deze kunt aanvragen.

Informatie: www.opta.nl

ZENDFREQUENTIES VOOR APPARATEN MET WIRELESS LAN

De volgende informatie was actueel in januari 2002. Actuele informatie hierover kunt u opvragen bij de betreffende instantie in uw land (bijvoorbeeld www.regtp.de).

FREQUENTIES

Zendende netwerkkaarten en -adapters moeten volgens de IEEE-standaard 802.11b werken in de ISM-frequentieband (Industrial, Scientific, Medical) tussen 2,4 en 2,4835 GHz. Doordat elk van de 11 beschikbare zendkanalen door het DSSS-proces (Direct Sequence Spread Spectrum) een bandbreedte van 22 MHz benut, kunnen maximaal drie van elkaar onafhankelijke kanalen (bijvoorbeeld 3, 8 en 11) gebruikt worden. In de volgende tabellen vindt u de in uw land toegestane kanalen:

Kanaal MHz Europa, R&TTE Frankrijk, R&TTE
1 2412 X
2 2417 X
3 2422 X
4 2427 X
5 2432 X
6 2437 X
7 2442 X
8 2447 X
9 2452 X
10 2457 X
11 2462 X

WETTELIJKE BEPALINGEN - UITSLUITINGSCLAUSULES VOOR APPARATEN MET WIRELESS LAN

Het installeren en gebruiken van een Wireless LAN-apparaat is uitsluitend toegestaan op de manier zoals is beschreven in de gebruikersdocumentatie. De gebruikersdocumentatie is bij het product meegeleverd. Alle aan dit apparaat uitgevoerde veranderingen of modificaties die niet uitdrukkelijk door de fabrikant zijn toegestaan kunnen het recht om dit apparaat te gebruiken doen vervallen. De fabrikant aanvaardt geen aansprakelijkheid voor storingen bij de ontvangst van radio- of televisiesignalen die veroorzaakt worden door niet-geautoriseerde veranderingen aan het apparaat respectievelijk het vervangen of het installeren die kabels en accessoires, wanneer deze niet voldoen aan de aanbevelingen van de fabrikant. De verantwoordelijkheid voor het verhelpen van storingen die voortvloeien uit de genoemde, niet geautoriseerde veranderingen, het veranderen of installeren van componenten ligt geheel bij de gebruiker. De fabrikant en de geautoriseerde vak- en groothandelaren sluiten elke aansprakelijkheid voor schade of overtreding van wettelijke bepalingen uit die voortvloeit uit overtreding van deze richtlijnen.

GELEVERDE ONDERDELEN

Controleer voordat u met de installatie van de notebook begint, of alle onderdelen aanwezig zijn.

Ontbreekt er een onderdeel uit de lijst, neem dan onmiddellijk contact op met de leverancier.

• Notebook
• Accu
• Utility-cd
• Adapter
• Spanningskabel
• Handboek
  • Cd- of dvd-rom station (ingebouwd)
• Modemkabel

Als u het apparaat voor reparatie of uitbreiding wilt opsturen, moet u de originele verpakking gebruiken. Bewaar de verpakking dus goed.

DE VOORBEREIDING

Voordat u de notebook voor het eerst gaat gebruiken, moet u weten uit welke onderdelen uw systeem is opgebouwd.

Schuif de vergrendelingsknop (1) naar rechts en open het beeldscherm (2).

Bij de notebook wordt een accu geleverd. Deze accu is slechts gedeeltelijk opgeladen.

(1) Plaats de accu in de richting van de pijl in het accuvak Druk de accu zachtjes aan tot u een zachte klik hoort.

(2) Vergrendel de accu. Nu kunt u de accu opladen.

Houd er rekening mee dat het opladen van de accu bij een uitgeschakeld apparaat twee uur en bij een ingeschakeld apparaat vijf uur duurt.

We raden u met klem aan de accu volledig op te laden voordat u de notebook voor het eerst gebruikt! Verwijder de adapter van de notebook niet voordat u de accu volledig hebt opgeladen!

DE ACCU VERWIJDEREN

Schuif de vergrendeling (1) naar achteren en (2) naar binnen. De accu springt uit de houder.

Schuif de accu uit de houder en til hem er naar boven (3) toe uit.

U kunt de notebook nu alleen gebruiken via de adapter!

STROOMVOORZIENING

De notebook kan zowel via de accu als het net gebruikt worden. De eerste keer gebruikt u de notebook via de adapter. Gebruik alleen de bijgeleverde adapter. Een onjuiste adapter kan de computer beschadigen. De adapter bevat geen onderdelen die onderhoud behoeven.

De notebook is voorzien van een spannings-kabel en een universele zelfregulerende adapter. De adapter is geschikt voor een willekeurige constante spanning tussen 100 en 240 volt.

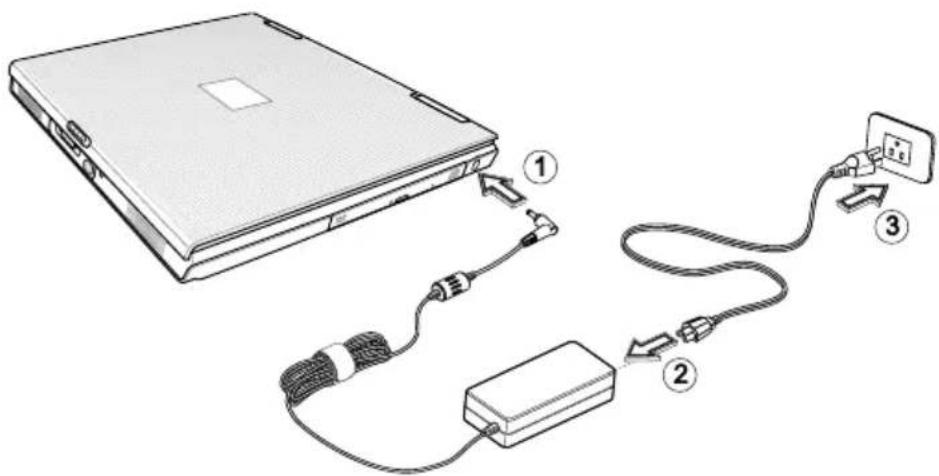

Zo gebruikt u de adapter:

1. Sluit de adapter aan op de DC IN-aansluiting van de computer.
2. Sluit de spanningskabel op de adapter aan.
3. Sluit de spanningskabel aan op een contactdoos.

WAARSCHUWING

ADAPTER IN GEEN GEVAL OPENEN!

WAARSCHUWING

LEVENSGEVAAR!

Hiermee zijn de voorbereidingen voltooid. Druk nu op de aan-/uitknop om de notebook aan te zetten.

Als de computer aan staat, kan de aan-/uitknop, afhankelijk van de instellingen in energiebeheer, meerdere functies vervullen.

Drukt u nogmaals op deze knop, dan wordt de computer in de standaardsituatie uitgeschakeld.

Afbeelding 5

Aanwijzing:

Let er goed op dat u de computer bij Windows-systemen altijd op de volgende manier uitzet:

Klik op de knop „Start“. Selecteer „Afsluiten“ en klik op „OK“.

Hiermee voorkomt u problemen met de harde schijf – resp. het besturings-systeem.

Tip:

Mocht het programma of zelfs het systeem vastlopen, gebruik dan de volgende toetsen: Ctrl + Alt + Del. Hiermee sluit u, in het gunstigste geval, alleen de vastgelopen taak, of start u de computer opnieuw op (warme start). Werkt dit niet, houd dan de aan-/uitknop langer dan vier seconden vast – hiermee zet u de computer uit. Nu kunt u de computer opnieuw starten (koude start)

Als u de computer voor het eerst aanzet, wordt het besturingssysteem geïnstalleerd. Volg de aanwijzingen.

Zodra het programma is geïnstalleerd en de computer opnieuw is gestart, kunt u hem gebruiken.

U kunt bij de eigenschappen voor het beeldscherm de resolutie, kleurdiepte en de interface van het bureaublad instellen.

Nadere informatie hierover kunt u lezen in de aanwijzingen voor de installatie.

ENERGIEBEHEER

Uw computer is compatibel met het systeem voor energiebesparing ACPI.

Aanwijzing over de pc-kaart

De basisinstellingen voor energiebeheer vindt u bij Windows-systemen onder . Gebruik bij vragen de helpfunctie van Windows.

Verwijder nooit een pc-kaart terwijl het systeem zich in de Save-to-Diskmodus bevindt. Hiermee deactiveert u namelijk de insteeksleuf en een verandering in de systeemconfiguratie kan problemen veroorzaken op het moment dat de computer opnieuw wordt gestart.

Hier kunt u het gedrag bij verschillende energie-niveau's instellen.

Standby: - weinig stroomverbruik -

Het beeldscherm wordt uitgeschakeld en de harde schijf blijft stilstaan. De aan-/uit – LED knippert. Druk op de aan/uit-knop om de computer weer terug te brengen naar de gewone werktoestand. Gebruikers moeten zich opnieuw aanmelden.

LET OP

Rusttoestand: - zonder adapter geen stroom-verbruik -

De actuele werksituatie wordt op de harde schijf bewaard en de computer wordt uitgeschakeld. Na het opnieuw inschakelen staan alle geopende documenten en programma's weer ter beschikking.

U voorkomt gebruik van energie door de notebook uit te schakelen en de adapter los te koppelen (door de stekker van de adapter los te maken).

(1) USB-aansluiting
(2) IEEE 1394 aansluiting
(3) Pc-kaartsleuf
(4) Pc-kaartontgrendeling
(5) Line In aansluiting
(6) Microfoonaansluiting
(7) Aansluiting voor luidspreker / hoofdtelefoon /SPDIF

RECHTERKANT

(1) Lithium-Ion accu
(2) Cd- of dvd-romstation
(3) Knop voor ontgrendeling
(4) Noodontgrendeling (alleen als de notebook uitgeschakeld is)
(5) Aansluiting voor de adapter

VOORKANT

Afbeelding 8

(1) Ontgrendeling beeldscherm
(2) Luidspreker
(3) Sleuf voor geheugenkaarten
(4) Infraroodzender/ontvanger
(5) Draadloos netwerk (WirelessLAN) in/uit

ACHTERKANT

(1) Aansluiting modem
(2) Netwerkaansluiting
(3) Aansluiting poortreplicator
(4) Aansluiting printer
(5) Aansluiting voor externe monitor
(6) S-video TV uitgang
(7) Kensington Lock – beveiliging tegen diefstal

* Ontluchtings- en ventilatieopeningen moeten altijd onbedekt blijven. Anders kan het apparaat oververhit raken.

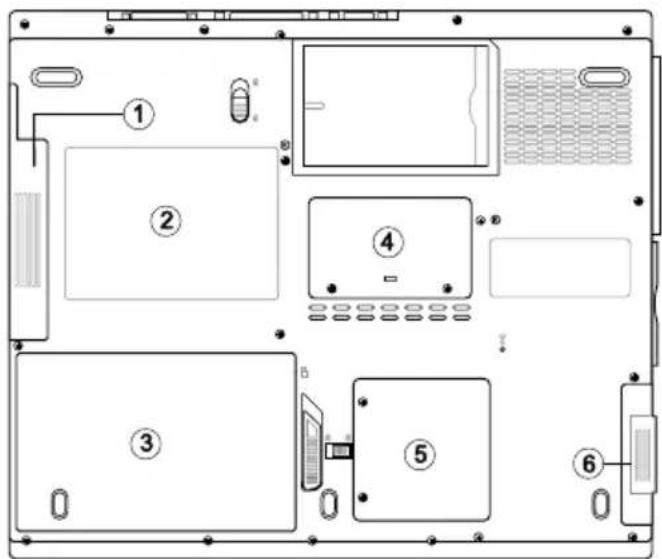

ONDERKANT

(1) Inbouwvak voor optische stations
(2) Typeplaatje
(3) Accuvak
(4) Deksel voor tweede werk- geheugen
(5) Deksel voor Mini PCI-kaart
(6) Vak voor harde schijf

BETEKENIS VAN DE LEDS

Symbool	Betekenis
I/O	Brandt wanneer de computer is ingeschakeld. Knippert in de modus Energiebesparing.
	Brandt wanneer de accu klaar is voor gebruik wordt opgeladen.
	Brandt als het draadloze LAN actief is.
	Brandt als Caps Lock is ingedrukt.
	Brandt wanneer Num Lock is ingedrukt.
	Brandt wanneer Scroll Lock is ingedrukt.
	Brandt bij toegang tot de harde schijf.

Tabel 1

HOT KEYS

(Toetsencombinaties met een speciale functie)

Om een hot key te activeren, houdt u de Fn-toets ingedrukt en drukt u vervolgens op de gewenste toets. Voor sommige functies moet u mogelijk de Launchmanager installeren. Meer hierover kunt u lezen op de volgende pagina.

Toetsen Betekenis
Fn + F1	Schakelt over naar de energiebesparende modus
Fn + F2	Schakelt het draadloze netwerk (WLAN) in/uit
Fn + F3	Schakelt tussen weergave via LCD-scherm / monitor / beide
Fn + F4	Vermindert de helderheid
Fn + F5	Vergroot de helderheid
Fn + F6	Schakelt de luidspreker in/uit
Fn + F7	Verlaagt het volume
Fn + F8	Verhoogt het volume
Fn + F9	Schakelt tussen weergave en pauze bij Windows Med Player
Fn + F10	Beëindigt weergeven via Windows Media Player
Fn + F11	Schakelt terug naar vorige titel (Media Player)
Fn + F12	Schakelt naar volgende titel (Media Player)

Tabel 2

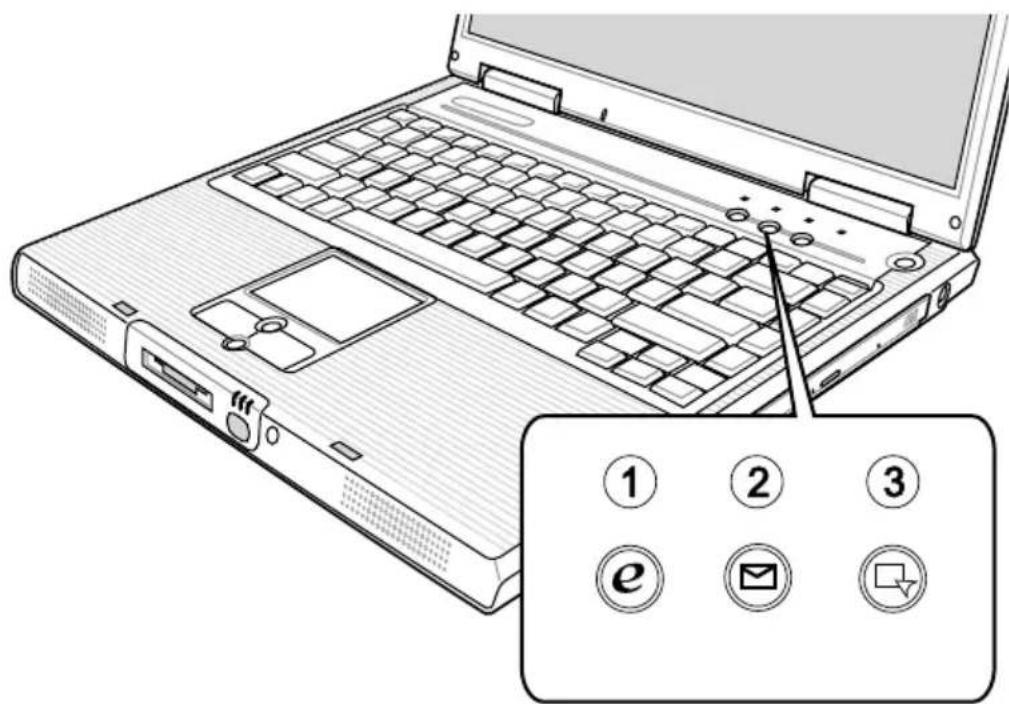

DE QUICK-KNOPPEN (SNELSTARTKNOPPEN)

Aan de bovenkant van het toetsenbord bevinden zich drie Quick Buttons (snelstarttoetsen). Deze toetsen zijn bedoeld om veelgebruikte toepassingen te openen.

Werken deze toetsen niet, dan kunt u op de utility-cd de stuurprogramma's vinden waarmee u de toetsen kunt activeren Volg de aanwijzingen in de paragraaf "Aanwijzingen voor de installatie".

(1) Internet - start de internet browser
(2) E-mail – start het mail-programma
(3) Vrij programmeerbaar – via Quick Button – eigen software toewijzen U kunt deze functie vinden onder: .

HET TOETSENBORD

Het toetsenbord van uw notebook bevat alle functies van een normaal AT-compatibel toetsenbord, plus enige extra functies:

Typemachine -

Deze toetsen komen overeen met de toetsen van een typemachine.

Functietoetsen -

Bij veel besturingssystemen (en toepassingen) kunnen met behulp van deze toetsen bijzondere functies worden opgeroepen. Meer informatie hierover vindt u in de betreffende handleidingen. Met behulp van deze toetsen (en toetsencombinaties) worden veel hardwarefuncties aangestuurd.

Speciale toetsen -

Afbeelding 13

(1) Zie voor de functietoetsen - functies tabel 2 – Hot keys
(2) Fn - toets
(3) + (5) Windows-toetsen (de positie is afhankelijk van de layout)
(4) Numeriek toetsenbord (druk op Num Lock om dit gedeelte in te schakelen – zie afbeelding 11)
(6) Pijltjestoetsen

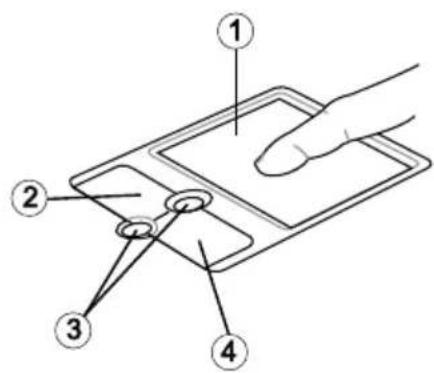

DE TOUCHPAD

Het systeem stelt de geïntegreerde TouchPad automatisch in. Gebruikt u Windows, dan hoeft u voor de basisfuncties geen stuurprogramma te installeren. Als u de uitgebreide functies wilt gebruiken, dan vindt u het stuurprogramma om deze te activeren op de utility-cd. Volg hiervoor de aanwijzingen in de paragraaf “Aanwijzingen voor de installatie”.

(1) Sensorveld
(2) Linker 'muis'-knop
(3) Scroll-toetsen – werken net als een muiswieltje
(4) Rechter 'muis'-knop
Tip voor linkshandigen: In de meeste besturingssystemen kunnen de functies van de muisknoppen omgedraaid worden.

BEDIENING VAN DE TOUCHPAD

Wanneer u een TouchPad gebruikt, moet u ervoor zorgen dat uw vinger en de Pad altijd droog en schoon zijn. De TouchPad reageert op de bewegingen die u met uw vinger maakt. Hoe lichter de aanraking, hoe beter de Pad zal reageren. Met krachtiger bewegingen bereikt u geen nauwkeuriger resultaat.

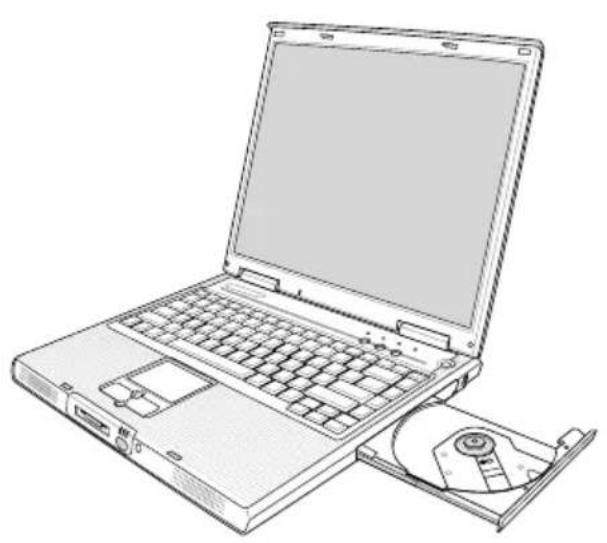

HET CD-ROM/DVD-STATION

Voordat u een cd plaatst, drukt u eerst op de knop aan de voorkant van het station.

Leg de cd met het etiket naar boven in de lade en druk deze voorzichtig aan.

Duw de cd-lade weer naar binnen tot hij sluit. Nu kan de cd worden gelezen.

Sommige cd's zijn voorzien van de functie Autostart. Dit houdt in dat de installatie of het afspelen van een muziek-cd automatisch begint, zodra de cd is geplaatst.

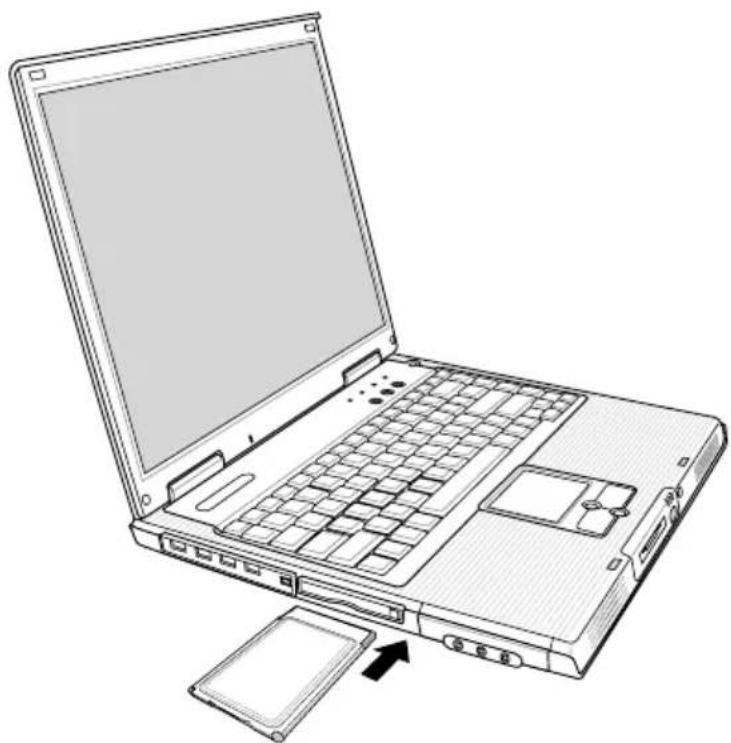

DE PC-KAARTSLEUF

De computer is voorzien van een sleuf voor een pc-kaart. Dat is een PCM-CIA 3,3V / 5V sleuf van het Type II.

U plaatst een pc-kaart in de sleuf tot u een klik hoort. Maak de gewenste verbindingen (bijvoorbeeld voor het netwerk) Lees ook de handleiding bij de betreffende kaart.

U verwijdert de pc-kaart door op de uitwerpknop naast de sleuf te drukken. Deze springt naar buiten. Druk nogmaals om de pc-kaart uit te werpen.

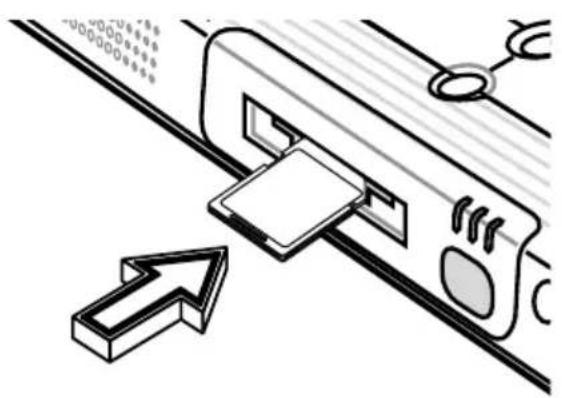

DE GEHEUGENKAARTSLEUF

De computer is voorzien van een combisleuf. In deze sleuf passen Memory Sticks, SD (Secure Digital), SM (Smart Media) en MMC (MultiMediaCard) kaarten.

Steek deze kaarten met de bedrukte kant naar boven in de sleuf. Nadat de kaart tot het stuitpunt is ingedrukt, wordt deze als extra schijfstation herkend. Daarna hebt u toegang tot de gegevens.

Trek de kaart naar buiten als u deze wilt verwijderen.

Verwijder de kaart nooit als daar nog gegevens op worden geschreven of van worden gelezen!

Gebruik de functie "Hardware ontkoppelen of uitwerpen" NIET om de geheugenkaart te verwijderen. Als u dit doet, dient u het systeem opnieuw te starten om de combisleuf weer te activeren.

Het systeem stelt de geïntegreerde analoge modem automatisch in. U kunt de modem gebruiken zodra u deze via de telefoonkabel hebt verbonden met een analoge telefoonaansluiting (geen ISDN).

Juist gebruik:

U kunt de modem op alle analoge aansluitingen (TBR 21) binnen Europa aansluiten.

De modem dient alleen te worden gebruikt voor datacommunicatie.

Probeer nooit de modem op een ISDN-telefoonaansluiting aan te sluiten! Hierdoor kan storing in het apparaat ontstaan.

Met de ingebouwde netwerkadapter kunt u uw computer verbinden met een 10/100 Mbps/Gigabit netwerk of DSL-internet.

Dit doet u met behulp van een Ethernet-netwerkkabel met RJ45-stekker. Die wordt aan de achterkant van de computer in een netwerkhub of DSL-stekker gestoken.

Verwissel beslist niet de RJ45 stekker met een ISDN-stekker! Probeer nooit de modem op een ISDN-telefoonaansluiting aan te sluiten!

Hierdoor kan storing in het apparaat ontstaan.

AANWIJZINGEN VOOR DE INSTALLATIE

DE STUURPROGRAMMA'S HERSTELLEN

Als uw systeem wordt afgeleverd, is daarop een Preload geïnstalleerd. Dat wil zeggen: alle gegevens en stuurprogramma's die het systeem nodig heeft, zijn op de harde schijf geïnstalleerd. Mocht u per ongeluk de harde schijf hebben gewist en/of geformatteerd, dan kunt u de benodigde stuurprogramma's terugvinden op de utility-cd. Zodra het besturingssysteem opnieuw is geïnstalleerd (bijvoorbeeld met behulp van de recovery-cd) dan kunt u op deze manier de notebook weer gebruiksklaar maken.

DE UTILITY-CD

De utility-cd start automatisch nadat u hem in de lade hebt geplaatst. Als dit niet het geval is, open dan via , het bestand "utility.exe".

In de paragraaf “Stuurprogramma’s” selecteert u het stuurprogramma dat geïnstalleerd moet worden. Advies: Alle weergegeven stuurprogramma’s van boven naar onderen.

Vervolgens kunt u via de aanwijzingen in de paragraaf "Utility" de gewenste uitgebreide functies installeren.

Volg bij het werken met de utility-cd de aanwijzingen in de menu's.

DE RESOLUTIE INSTELLEN

Na de installatie van de grafische kaart kunt u de resolutie instellen op de gewenste grootte (bijvoorbeeld 1024 x 768 tot 1400 x 1050).

U doet dit als volgt:

Rechtsklik op een leeg veld in het bureaublad selecteer . In het venster „Eigenschappen voor Beeldscherm“ kiest u het tabblad „Instellingen“.

Zet hier de schuifregelaar op de gewenste instelling.

Klik op om de nieuwe resolutie te bevestigen.

SPECIFICATIES

Processor en platform

• Intel® Centrino™ Mobile Technologie
  -Intel Pentium M processor 1,3 GHz tot 1,6 GHz
  -Intel PRO draadloze netwerkverbinding 802.11b
  -Intel 855PM chipset

Werkgeheugen

- Hoofdgeheugen uitbreidbaar tot 1 GB DDR SDRAM (laat het hoofdgeheugen alleen door gekwalificeerd personeel uitbreiden)

- Twee PC2100 (DDR-266) soDIMM Sockets

Beeldscherm en video

• 15,0 inch SXGA TFT-beeldscherm. Ondersteunde resolutie 1400 x 1050 tot 16,7 mln. kleuren
• ATI M9-CSP64 grafische kaart – ondersteuning van AGP 4X
• 64 MB DDR266 VGA geïntegreerd geheugen
• Simultaan LCD/externe monitor
• Externe monitor:

Ondersteuning tot 2048 x 1536, 16,7 miljoen kleuren

Geheugencapaciteit

• Een E-IDE harde schijf (2,5", 9,5 mm)
• Een intern cd- of dvd- of combistation
• Sleuf voor één geheugenkaart

Audio

• AC'97 compatibel stereogeluid met 3D Sound effecten
• Ingebouwde stereoluidsprekers

Modem

- High-speed 56 Kbps V.90/92 Fax/Gegevens software MDC modem

LAN

• Fast Ethernet-functie voor 10Base-T, 100Base-TX en Gigabit netwerkstandaarden ingebouwd
• Intel® Centrino™ 802.11b Mini PCI module voor draadloos netwerk

Invoerapparatuur

• 86-/ 87-/ 88- toetsen Windows-toetsenbord
- Ergonomisch geplaatste Touchpad met scroll-toetsen
- Quick Launch-toetsen

Aansluitingen

• Een 15-polige VGA-aansluiting
• Stereo-uitgang met S/PDIF
• Aansluiting voor één microfoon
• Line In aansluiting
  • Infraroodaansluiting (FIR)
  • Vier USB-aansluitingen (v2.0)
• Een standaard telefoonaansluiting (RJ-11)
• Een standaard netwerkaansluiting (RJ-45)
• Een gelijkstroomaansluiting
• Een IEEE1394 i.Link- aansluiting
• Een Type II pc-kaartsleuf
• Een parallelle poort (ECP) printeraansluiting
  • Aansluiting poortreplicator

Stroomvoorziening

• Hoofdbatterij Li-Ion 4400 mAh, 48 Watt
- Wisselstroomadapter 100-240V, AC 50-60 Hz, 75W.
• Heropladen Systeem UIT: 3 uur. (95%)
Systeem AAN: 4 uur. (95%)
- Volledige ondersteuning voor ACPI energiebeheer, Stand-by, Suspend to Disk, Suspend to RAM
- Ondersteuning voor ACPI 1.0b met Intel SpeedStep

Besturingssysteem

• O/S Microsoft Windows 2000/XP

Overige gegevens

• 280(D) × 334 (B) × 29,8 (H) mm
• Gewicht 2,45 kg (afhankelijk van de uitvoering)
• Temperatuur tijdens gebruik: 5 tot 35°C
  • Vochtigheid tijdens gebruik: 20 tot 80 % RH
  • Temperatuur in opslag: -10 tot 65 °C

PROBLEMEN OPSPOREN EN VERHELPEN

Treden er tijdens het werken met uw computer problemen op, probeer die dan eerst aan de hand van de onderstaande informatie op te lossen. Lukt het u niet het probleem op deze manier op te lossen, dan kunt u in het uitgebreide servicehandboek (op de cd-rom met stuurprogramma's en hulpprogramma's) meer informatie vinden. Doet het probleem zich dan nog steeds voor, zet het systeem dan enige minuten uit en start het opnieuw op. Alle niet opgeslagen gegevens gaan dan verloren, maar misschien werkt het systeem dan wel weer. Mocht dit geen oplossing bieden, neem dan contact op met de leverancier of klantenservice.

Hoewel ik de aan-/uitknop indruk, blijft de computer uit staan.

Mogelijk probleem: de accu doet het niet of is niet op de juiste manier geïnstalleerd.

Aanwijzing: het aan-/uitlampje brandt niet.

Oplossing voor het probleem:

o Controleer of de accu in het accuvak zit en op de juiste manier is geplaatst.
o Controleer of de contacten van de accu ook echt contact maken.
o Sluit de notebook aan op de adapter, zodat de accu (indien aanwezig) wordt opgeladen.

Mogelijk probleem: lage accustand

Aanwijzing: het lampje van de accu knippert.

Oplossing voor het probleem:

o Sluit de computer aan op de adapter. Start het systeem nu nog niet op, zet de computer dan uit en start hem opnieuw.

Het beeldscherm functioneert niet.

Mogelijk probleem: de energiebesparingsmodus is geactiveerd.

Aanwijzing: het suspend-lampje brandt.

Oplossing voor het probleem:

o Druk op de aan-/uitknop.

Mogelijk probleem: het beeldscherm is niet goed ingesteld.

Oplossing voor het probleem:

o druk op de spatiebalk, eventueel meerdere malen

o Hebt u een externe monitor aangesloten, zet deze dan aan.

Mogelijk probleem: in het systeem is een ander type beeldscherm ingesteld

Oplossing voor het probleem:

o Druk de toetsencombinatie Fn + F3 in.

o Is er een externe monitor aangesloten, sluit deze dan aan op een voedingsbron en zet hem aan. Controleer ook de instellingen voor helderheid en contrast (meer informatie over dit onderwerp vindt u in het uitgebreide handboek).

Het systeem gaat niet verder.

Mogelijk probleem: er is een energiebesparingsfunctie geactiveerd.

Aanwijzing: het beeldscherm schakelt vanzelf uit.

Oplossing voor het probleem:

o Druk op een toets of druk op de aan-/uitknop wanneer geen enkel statuslampje brandt.

Mogelijk probleem: door een fout in de software is het systeem vastgelopen.

Oplossing voor het probleem:

o In het handboek van het besturingssysteem kunt u hier meer over lezen.
o Kunt u het probleem op die manier niet oplossen, start dan het systeem opnieuw. Niet opgeslagen gegevens gaan op die manier verloren! Lukt het zo niet het probleem te verhelpen, zet dan de computer even uit en vervolgens weer aan.

Waarschuwingen

Na elke systeemstart wordt er een zelftest (POST) uitgevoerd. In geval van een probleem verschijnt er een foutmelding, die het probleem in het kort beschrijft. Wat u dan moet doen, kunt u lezen in het uitgebreide servicehandboek.

Index

A

aan-uitknop 148

Aan/uit knop 145

aanwijzingen 148

aanwijzingen voor de installatie 148

accu 136,146

accuvak 146

accu of netvoeding 147

adapter 147

Autoadapter 136

B

besturingssysteem 148

C

Ctrl+Alt+Del 148

E

eigenschappen voor het beeldscherm 148

Energiebeheerinstellingen 148

Energieverbruik 149

externe monitor 151

G

Garantie 134

Geheugenkaarten 150

H

hevig schudden 136

|

IEEE 1394 150

infrarood 150

interface van het bu- reaublad 148

in gebruik nemen 146

K

kleurdiepte 148

koude start 148

L

laadtijd 146

LCD-scherm 145

Line In 150

Luidspreker 145,150

M

Microfoon 150

Modem 151

N

Netwerk 151

Noodontgrendeling 150

O

Onderhoud 137

ontgrendeling 145

opnieuw starten 148

P

pc - kaart 150

Poortreplicator 151

Printer 151

Q

Quick Launch-toetsen 145

R

Reiniging 137

resolutie 148

S

Scherm 145

Scroll Pad 145

spanning 147

spanningskabel 147

standaardsituatie 148

Status-LEDs 145

stroomvoorziening 136

systeem voor energie- besparing 149

T

Toetsenbord 145

Toetsen 145

TouchPad 145

V

vochtigheid 136

W

warme start 148

C€0682①
