BEDIENUNGSANLEITUNG PRO 7000X MAXDATA

Art.Nr.: 313412_Ver3

Benutzerhandbuch -

Multimedia Notebook Computer

HINWEIS 5

WICHTIGESICHERHEITSHINWEISE 8

Wireless LAN 10

Zusätzliche Sicherheitshinweise für Geräte mit Wireless LAN 11

CE-Kennzeichnung für Geräte mit Wireless LAN 12

Einschrankungen 13

Funkfrequenzen fur Geräte mit Wireless LAN 13

Funkfrequenzen fur Geräte mit Wireless LAN 14

Gesetzliche Bestimmungen - Ausschlussklauseln 15

LIEFERUMFANG 16

DIE VORBEREITUNG 17

Einsetzen des Akkus 18

Entnahmen des Akkus 18

Stromversorgung 19

Einschalten des Computers 20

Powermanagement 21

SYSTEMÜBERBLICK 22

Linke und rechte Seite 22

Rückansicht 23

Unterseite 23

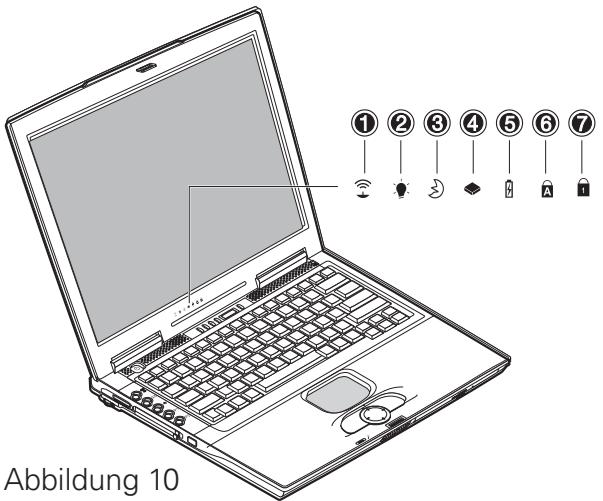

Erlauterung der LED Anzeigen 24

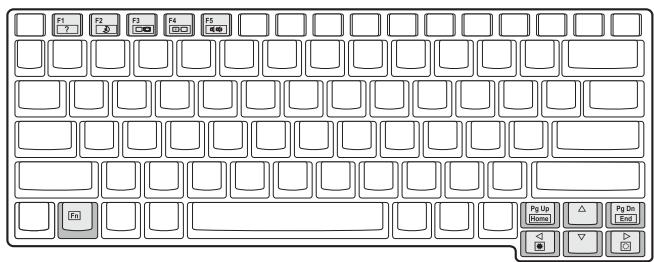

Hot Keys 25

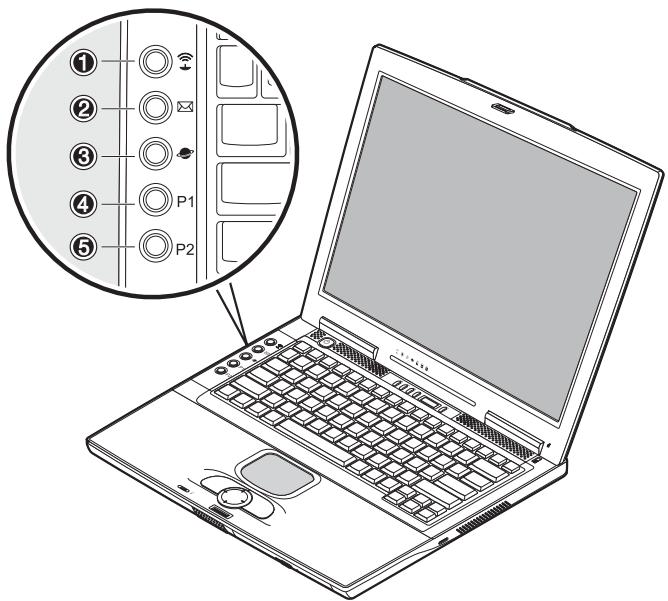

Die Quick Launch Tasten 26

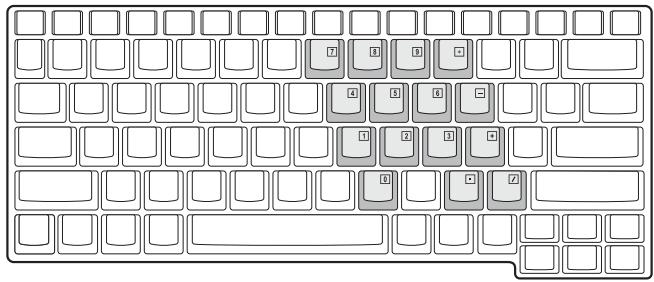

Die Tastatur 27

Das TouchPad 28

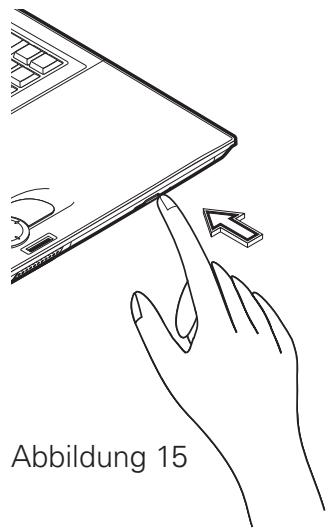

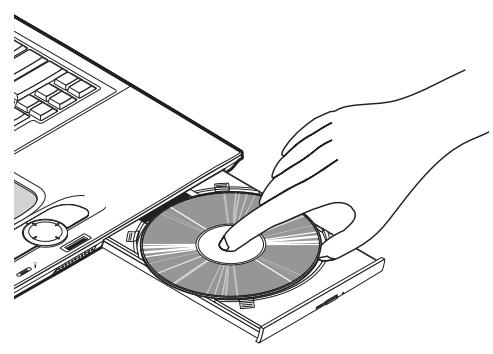

Das CD-Rom /DVD Laufwerk 29

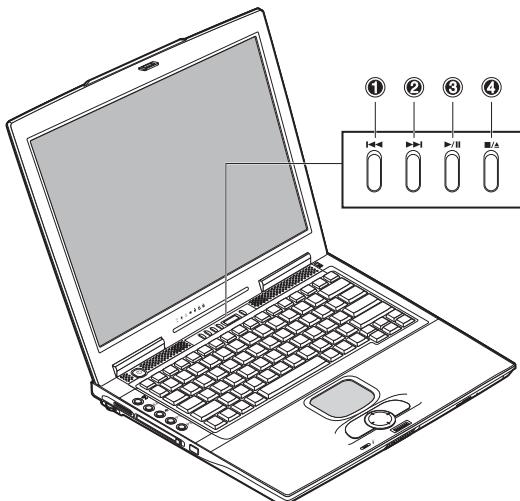

Audio-CD Kontrollen 30

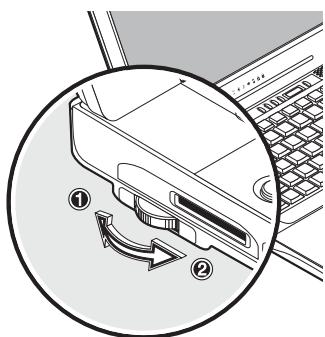

Lautstärkeregelung 30

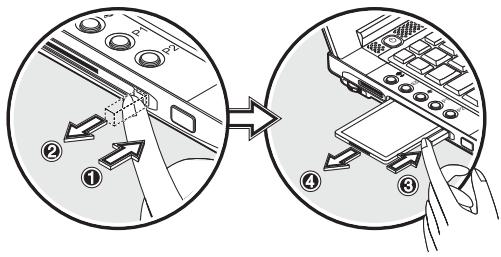

Der PC - Karten Slot 31

Der Memory Stick/SD/MMC-Slot 31

Das Daten / Fax Modem 32

Der Netzwerk-Anschluss 32

INSTALLATIONSHINWEISE 33

Wiederherstellung der Treiber 33

Windows 2000 /WINDOWS XP 33

Einstellung der Auflösung 34

SPEZIFIKATIONEN 35

FEHLERSUCHE UND - BEHEBUNG 38

INDEX 41

HINWEIS

Die Firma besteht sich das Recht vor, unangekündigt Änderungen an thisem Dokument vorzunehmen. Hierin enthaltene Informationen dieren ausschließlich Referenzzwecken und stellen keine Grundlage zum Geltendmachen von Verpflichtungen seitens des Herstellers oder Zwischenhändlers dar. Weder Hersteller noch Zwischenhändler übernehmen Haftung für möglicherweise in thisem Dokument enthaltene Fehler oder Ungenaugickeiten. Auch für Schäden bzw. Einbußen, die aus der falschen Anwendung theses Handbuchs entstehen, wird keine Haftung übernommen. Kein Teil theses Dokuments und der dazugehörigen Software darf ohne vorherige Erlaubnis des Fachhändlers, Herstellers oder der Autoren kopiert, übersetzt oder verbreitet werden. Ausgenommen von dieser Regelung sind Sicherheitskopien für den eigenen Gebrauch. Die Verwendung der Warenzeichen theses Produkts unterliegt den Bedingungen, die im erweiterten Servicehandbuch auf der Gerätetreiber & Hilfsprogramme-CD-ROM aufgeführrt sind. In thisem Dokument erwähnte Marken- oder Produktnamen sind möglicherweise urheberrechtlich geschützte Nameen oder eingetragene Warenzeichen von Fremdfirmen. Diese werden lediglich aus Kennzeichnungsründen erwähnt und haben keinen empfehlenden Charakter bezüglich des Produkts oder Herstellers.

© Maxdata 2003

Rechtliche Hinweise

Weitere rechtliche Hinweise und Bestimmungen finden Sie im erweiterten Servicehandbuch auf der Gerätetreiber & Hilfsprogramme-CD-ROM (Utility-CD). Acrobat und das Acrobat-Logo sind Warenzeichen von Adobe Systems Incorporated oder seinen Tochtergesellschaften. In bestimmten Gerichtsbarkeiten sind die Warenzeichen möglicherweise eingetragen.

Intel und Pentium sind eingetragene Warenzeichen der Intel Corporation. MS-DOS, Windows, Windows 95, Windows 98, Windows Me, Windows 2000, Windows XP und Windows NT sind eingetragene Warenzeichen von Microsoft.

Verwendung & Referenzen

Dieses Benutzerhandbuch bietet eine Einführung und dient als Anleitung für die ersten Schritte mit Ihr dem neuen Computer.

Tiefergehende Informationen für Spezialisten entnahmen Sieitte dem Englischsprachigen erweiterten Servicehandbuch.

Alle Referenzen beziehen sich auf die beigeufige Gerätetreiber und Hilfsprogramme-CD-ROM, die das erweiterte Servicehandbuch (im Adobe Acrobat-Format), Treiber und spezielle Hilfsprogramme für Ihr Notebook enthalt. Wenn Sie ein in diesen Dokumenten nicht erwähntes Betriebssystem einsetzen möchten, entnahmen Sie die entsprechenden Informationen den auf der CD-ROM befindi

chen „ReadMe“-Dateien. Wenden Sie sich zugem an den Fachhändler, um sicherzustellen, dass das gewünschte Betriebssystem auf Ihr dem Notebook einsetzbar ist. Das Betriebssystem ist nicht auf der Gerätetreiber und Hilfsprogramme-CD-ROM enthalten.

Hinweis: Einige oder alle Systemkonfigurationen wurden möglicherweise bereits durchgeführt. Falls dies nicht zutriftt bzw. Teile des Systems neu konfiguriert werden müssen, entnehmer Sie die hierfür nötigen Hinweise dem erweiterten Servicehandbuch auf der Gerätetreiber und Hilfsprogramme-CD-ROM.

Erklärung:

Dieses Gerät entspricht der Produktnorm für Störemission EN 55022, der Grundnorm für Störbeeinflussung EN 50082-1 und der Norm EN 60950 der

Niederspannungsrichtlinie.

Bei einer nicht mit dem Hersteller abgestimmten Änderung des Gerätes ist die Einhaltung dieser Normen nicht mehr gewährleistet.

Zur Sicherstellung der Elektromagnetischen Verträglichkeit (EMV) beachten Sieitte die im Handbuch erwähnten Hinweise.

Schalleistungspegel

Der Arbeitsplatz bezogene Schalleistungspegel ist kleiner als 55dB A

Anmerkung der Federal Communications Commisson (FCC) Dieses Gerät wurde getestet und mit den Auflagen für ein Digitalgerät der Klasse B entsprechend Teil 15 der FCC-Vorschriften in Übereinstimmung befinden.

Garantie

Die Garantiezeit für das Gerät beträgt 36 Monate. Im Schadensfall außerhalb der Garantie ist für mindestens 5 Jahre (ab Produktionseinstellung) die kostenpflichtige Reparatur der Geräte durch Originalersatzteile oder Baugruppentausch oder Gerätetausch vorgesehen.

Betreiberhinweis:

Dieses Gerät wurde funktechnisch sorgfältig entstört und geprüft. Jedoch sollenten Sie bei externen Datenkabeln folgenden beachesachten:

Sollte ein Austausch der vom Hersteller spezifizierten Datenkabel nötig werden, muss der Betreiber für eine einwandfreie Funkentstörung sicherstellen, dass Austauschkabel und Abschirmqualität dem Originalkabel entsprechen.

Verwenden Sie nur abgeschirmte Leitungen und nur externe Geräte die vom Sicherheitsniveau und dem EMVVerhalten mit dem vorliegenden Produkt iden-

tisch sind.

Bei Nichtbeachtung ist die Entsprechung der o.g. Normen nicht mehr gewährleistet!

CD-ROM-Laufwerk:

Bei dem eingebauten CD-ROM Laufwerk handelt es sich um ein Laserprodukt der Klasse 1. Außen Sie das Gerät nicht und schauen Sie nicht in den Strahl, auch nicht mit optischen Instrumenten.

Ist das Laufwerk nicht ausdrücklich für die gemeinsätze Verwendung von mehreren CDs ausgewiesen, so legen Sieitte nur immer eine CD ein.

Rücknahme des Gerätes/ des Akkus

Wir nehmen alle unsere Produkte nach deren Gebrauch darüber, wenn der Zustand dem üblichen bestimmungs-gemäßigen Gebrauch entspricht. Zurückgenommene Geräte werden entweder einer Weiterverwendung zugeführrt oder umweltgerecht zerlegt und verwertet. Die Rücknahme erfolgt über ihren Fachhändler.

Schwermetallhaltige Batterien und Akkumulatoren gehören nicht in den Hausmüll. Sie werden vom Hersteller, Handler oder deren Beauftragten kostenlos zurückgenommen, um sie einer Verwertung bzw. Entsorgung zuzuführen.

Der Umkarton und alle Kartoninnenteile können zur Entsorgung dem Altpapier beigelegt werden.

WICHTIGE SICHERHEITSHINWEISE

Das Notebook ist bereits sehr robust, davon können Beschädigungen auftreten. Um dies zu verhindern, sollen den Sie die folgenden Hinweise beachten:

• Vermeiden Sie starke Erschütterungen des Notebooks.
• Halten Sie es von großer Hitze fern (Heizkörper, direkte Sonnen strahlung).
  Schützen Sie das Notebook vor elektromagnetischen Interferenzen. Sie vermeiden hierdurch auch mögliche Daten verluste.
• Setzen Sie es keiner Feuchtigkeit aus. Es handelt sich um ein elektrisches Gerät!

WARNING

- Achten Sie auf die korrekte Stromversorgung.

Das verwendete Netzteil muss zugelassen sein.

Das Netzteil benötigt eine schwankungs- und unterbrechungsfrei Stromversorgung. Bei Fragen wenden Sie sich an Ihr lokales Stromversorgungsunternehmen.

Das Netzteil muss mit einem geerdeten Stecker ausgestattet sein.

Ziehen Sie beim Trennen der Stromversorgung keinesfalls am Kabel, sondern nur am Stecker.

Trennen Sie die externe Stromversorgung (Netzteil oder Autoadapter), bevor Sie den Computer reinigen.

ACHTUNG

- Hinweise zur Verwendung der Akkus

Verwenden Sie ausschließlich für diesen Computer vorgesehene Akkus.

Laden Sie die Akkus über das Notebook auf.

Versuchen Sie nicht, defekte Akkus eigenständig zu reparieren. Lassen Sie eine Reparatur von ihrem Fachhändler oder qualifiziertem Fachpersonal durchführren.

Bewahren Sie beschädigte Akkus kindersicher auf, und entsorgen Sie sie schnellstmöglich. Gehen Sie hierbei behutsam vor. Akkus konnen explodieren, wenn sie Feuer ausgesetzt oder unsachgemäß gehandhabt bzw. entsorgt werden.

Das von Ihnen erworbene Gerät ist mit einem Akku ausgestattet. Der Akku ist recyclebar. Es ist nicht gestattet, den Akku im normalen Hausmüll zu entsorgen. Bei Fragen zur sachgerechten Entsorgung wenden Sie sich an ihren Fachhändler.

- Hinweis zur Systemuhr-Batterie

WARNING

Vorsicht: Bei unsachgemäßem Austausch der Batterie besteht Explosionsgefahr. Ersetzen Sie die Batterie nur durch eine vom Hersteller empfohlene Batterie bzw. durch eine Batterie gleicher Bauart. Entsorgen Sie die Batterie gemäß den Anweisungen des Herstellers.

Wartung

Warten Sie ihren Computer nicht eigenständig! Sie konnten ihre Garantierechte einbüssen und setzen sich und das Gerät der Gefahr eines elektrischen Schlags aus. Bei Wartungsbedarf wenden Sie sich an qualifiziertes Fachpersonal. Trennen Sie den Computer von der Netzversorgung. Bei folgenden Problemen wenden Sie sich an qualifiziertes Fachpersonal:

WARNING

-Netzteil oder Netzkabel ist beschädigt bzw. ausgefranst.
- Flüssigkeit ist in den Computer eingedrungen.
- Der Computer Funktioniert bzw. sachgemäßer Bedienung nicht ordnungsgemäß.
- Der Computer wurde fallengelassen oder beschädigt.

- Reinigung

Wenden Sie keinen Reiniger direkt auf dem Computer an. Benutzen Sie nur ein weiches sauberes Tuch. Verwenden Sie keine flüchtigen (Petroleumdistillate) oder scheuernde Reiniger

WIRELESS LAN

(drahtloses Netzwerk - kurz WLAN)

In Ihrlem Notebook ist ein Wireless LAN Modul vom Typ „Intel® Pro Wireless Mini PCI" eingebaut. Dieses Modul ermöglicht Ohnen, ein auf Funk basierendes Netzwerk aufzubauen, bzw. sich mit einem vorhanden den Funknetzwerk zu verbinden. Es arbeitet mit dem IEEE802.11b Standard.

Mit WLAN-Technologien können Benutzer drahtlose Verbindungen innerhalb eines lokalen Bereichs herstellen (z. B. in einem Firmen- oder Campusgebäude oder einem öffentlichen Gebäude, z. B. einem Flughafen). Verwendet werden können WLANs in nur temporär genutzten Büros, an Standorten, an denen umfangreiche Kabelinstallationen nicht möglich sind, oder zur Erweiterung eines vorhandenen LANs, so dass Benutzer an verschiedene Standorten in einem Gebäude zu unterscheidlichen Zeiten arbeiten können.

Für den Betrieb von WLANs gibt es zwei unterscheidliche Methoden. Bei fest installierten WLANs stellen drahtlose Stationen (Geräte mit Funknetzwerkkarten oder externen Modems) Verbindungen mit drahtlosen Zugriffspunkten her, die Brücken zwischen den Stationen und dem vorhandenen Netzwerkbackbone bilden. Bei Peer-to-Peer (ad hoc) WLANs können mehrere Benutzer ohne die Verwendung von Zugriffspunktten innerhalb eines begrenzten Bereichs, z. B. einem Konferenzraum, ein temporäre Netzwerk bilden, wenn kein Zugriff auf Netzwerkressourcen erforderlich ist.

1997 bestätigte das IEEE den Standard 802.11 für WLANs, der eine Datenübertragungsrate von 1 bis 2 Mbit/s (Megabit pro Sekunde) festlegt. Unter 802.11b, dem neuen gültigen Standard, beträgt die maximale Datenübertragungsrate 11 Mbit/s über ein Frequenzband von 2,4 GHz (Gigahertz).

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR GERÄTE MIT WIRELESS LAN

In Ihr Hem Notebook ist eine Wireless LAN-Komponente integriert, deshalb müssen Sie beim Umgang mit Ihr Hem Notebook folgende Sicherheitshinweise unbedingt beachten:

• Schalten Sie das Notebook aus, wenn Sie sich in einem Flugzeug befinden oder mit dem Auto fahren.
• Wenn Sie sich in einem Krankenhaus, einem Operationssaal oder in der Höhe eines medizinischen Elektroniksystems befinden, schalten Sie die Funkkomponente am Notebook aus! Die übertragenen Funkwellen können die medizinischen Geräte in ihrer Funktion beeinträchtigen.

ACHTUNG

• Halten Sie das Notebook mindestens 20 cm von einem Herzschrittmacher fern, da sonst die ordnungsgemäßen Funktionen des Herzschrittmachers durch Funkwellen beeinträchtigt werden können.
  Die übertragenen Funkwellen konnen Störgeräuche in Hörgeräten verursachen.
• Bringen Sie das Notebook nicht mit eingeschalteter Funkkomponente in die Nähe entflammarer Gase oder in eine explosionsgeführte Umgebung (z. B. Lackiererei), da die übertragenen Funkwellen eine Explosion oder ein Feuer auslösen konnen.
  Die Reichweite der Funkverbindung ist abhängig von Umwelt- und Umgebungsbedingungen.
• Bei Datenverkehr über eine drahtlose Verbindung ist es auch unberechtigten Dritten möglich, Daten zu empfangen.

Die MAXDATA Computer AG ist nicht für Funk- oder Fernsehstörungen verantwortlich, die durch unerlaubte Änderungen an thisem Gerät verursacht wurden. MAXDATA übernimmt ferner keine Verantwortung für den Ersatz bzw. den Austausch von Anschlussleitungen und Geräten, die nicht von der MAXDATA Computer AG angegeben wurden. Für die Behebung von Störungen, die durch eine derartige unerlaubte Änderung hervorgerufen wurden, und für den Ersatz bzw. den Austausch der Geräte ist allein der Benutzer verantwortlich.

CE-KENNZEICHNUNG FÜR GERÄTE MIT WIRELESS LAN

C E

Dieses Gerät erfüllt in der ausgelieferten Ausführung die Anforderungen der Richtlinie 1999/5/EG des Europäischen Parlamentes und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung der Konformität.

Dieses Notebookarfind inBelgien,Danemark,Deutschland,Finnland, Frankreich,Griichenland,Großbritannien,Irland,Italien,Luxemburg, Niederlanden,Osterreich,Portugal,Schweden,Schweiz,Spanien,Island, LiechtensteinundNorwegenverwendetwerden.

Aktuelle Information über eventuelle Einschränkungen im Betriebfinden Sie bei der entsprechenden Behörde des jeweiligen Landes. Wenn Ihr Land nicht in der Aufzahlung besteht ist, dann wenden Sie sichitte an die entsprechende Aufsichtsbehörde, ob die Nutzung dieseres Produkts in Ihrem Land erlaubt ist.

Belgien - www.bipt.be,
Dänemark - www.tst.dk,
Deutschland - www.regtp.de,
Finnland - www.ficora.fi,
Frankreich - www.artelecom.fr,
Griechenland - www.eett.gr,
England - www.oftel.gov.uk,
Irland - www.comreg.ie,
Italien - www.agcom.it,
Luxembourg - www.atat.lu/ILT,

Niederlande - www.opta.nl,
Österreich - www.rtr.at,
Portugal - www.urt.gov.pt,
Schweden - www.pts.se,
Schweiz - www.bakom.ch,
Spanien - www.cmt.es,
Island - www.pta.is,
Liechtenstein - www.ak.li
Norwegen - www.npt.no

EINSCHRÄNKUNGEN

FRANKREICH

Eingeschränkter Frequenzbereich: nur die Kanäle 10 bis 11 (2457 MHz beziehungsweise 2462 MHz) dürfen in Frankreich verwendet werden. Es ist untersagt, das Gerät ausserhalb geschlossener Räume zu verwenden.

Info: www.artelecom.fr

ITALIEN

Eine ministerielle Genehmigung ist auch für den Gebrauch im Innenbereich notwendig. Setzen Sie sich wegen der thisbezüglich Verfahrensweise mit dem Verkäfer in Verbindung.

Es ist untersagt, das Gerät ausserhalb geschlossener Räume zu verwenden.

Info: www.agcom.it

NIEDERLANDE

Für den Gebrauch im Freien ist eine Lizenz vorgeschreiben. Setzen Sie sich wegen derdiesbezüglichen Verfahrensweise mit dem Verkäuser in Verbindung.

Info: www.opta.nl

FUNKFREQUENZEN FÜR GERÄTE MIT WIRELESS LAN Die folgende Information entspricht dem Stand Januar 2002. Aktuelle Information finds Sie bei der entsprechenden Behörde Ihres Landes (z.B. www.regtp.de).

FREQUENZEN

Funknetzwerkkarten und -adapter sind gemäß dem IEEE-Standard 802.11b für den Betrieb im ISM Frequenzband (Industrial, Scientific, Medical) zwischen 2.4 und 2.4835 GHz vorgesehen. Weil jeder der 11 verwendbaren Funkkanäle durch das DSSS-Verfahrens (Direct Sequence Spread Spectrum) eine Breite von 22 MHz beansprucht, stehen maximal drei voneinander unabhängige Kanäle (z. B. 3, 8 und 11) zur Verüfung. In der folgenden Tabellen finden Sie die in Ihrem Land zulässigen Kanäle:

Kanal	MHz	Europa, R&TTE	Frankreich, R&TTE
1	2412	X
2	2417	X
3	2422	X
4	2427	X
5	2432	X
6	2437	X
7	2442	X
8	2447	X
9	2452	X
10	2457	X	X
11	2462	X	X

GESETZLICHE BESTIMMUNGEN - AUSSCHLUSSKLAUSELN AUSSCHLUSSKLAUSELN FÜR GERÄTE MIT WIRELESS LAN

Die Installation und der Einsatz eines Wireless LAN-Geräts darf nur in Übereinstimmung mit den Anweisungen, die in der Benutzerdokumentation enthalten sind, erfolgen. Die Benutzerdokumentation ist im Lieferumfang des Produkts enthalten. Alle an thisem Gerät vorgenommen Änderungen oder Modifikationen, die nicht ausrücklich vom Hersteller genehmigt sind, können die Berechtigung des Benutzers für den Betrieb des Geräts außer Kraft setzen. Der Hersteller haftet nicht für Funkstörungen beim Radio- und Fernsehempfang, die auf nicht autorisierte Veränderungen des Geräts bzw. den Austausch oder die Anbringung von Kabeln und Zubehor zurückzuführn sind, wenn diese nicht den Herstellererempfehlungen entsprechen. Es liegt in der Verantwortung des Benutzers, alle auftretenden Störungen zu beheben, die aus den genannten nicht autorisierten Veränderungen, dem Austausch oder der Anbringung von Bauteilen resultieren. Der Hersteller sowie dessen autorisierte Fach- und Großhandler sind nicht haftbar für Schäden oder Verstoße gegen gesetzliche Verordnungen, die sich aus der Verletzung dieser Richtlinien ergeben.

LIEFERUMFANG

Bevor Sie mit der Installation Ihres Notebooks beginnen, sollen den Sie sich vergewissern, dass alle Teile vorhanden sind.

Sollte etwas vom hier aufgeführten Lieferumfang bei ihrem Computerpaket fehlen, so wenden Sie sichitte umgehend an ihren Fachhändler.

• Notebook
• Akku
• Utility CD
• Netzteil
• Netzkabel
• Handbuch
• CD-/ Combo- oder DVD/DVD-RW/- ROM Laufwerk (eingebaut)
• Modemkabel

Falls Sie das Gerät zur Reparatur oder zum Aufrüsten einschicken mösen, sollen den Sie die Originalverpackung verwenden. Bewahren Sie deshalb die Verpackung gut auf.

DIE VORBEREITUNG

Vor der ersten Inbetriebnahme sollen Sie sich mit den einzelnen Komponenten Ihr's Systems vertraut machen.

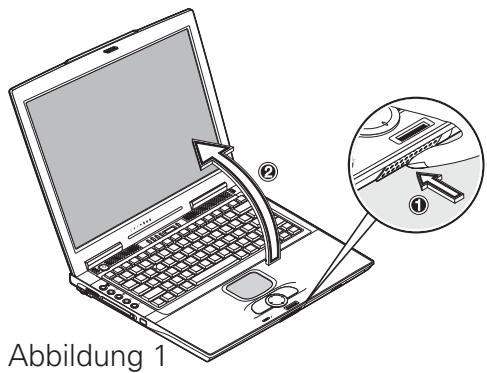

Drücken Sie die Entregelung (1) und öffnen Sie das Display (2).

(1) Entriebelung drücken
(2) Display aufklappen

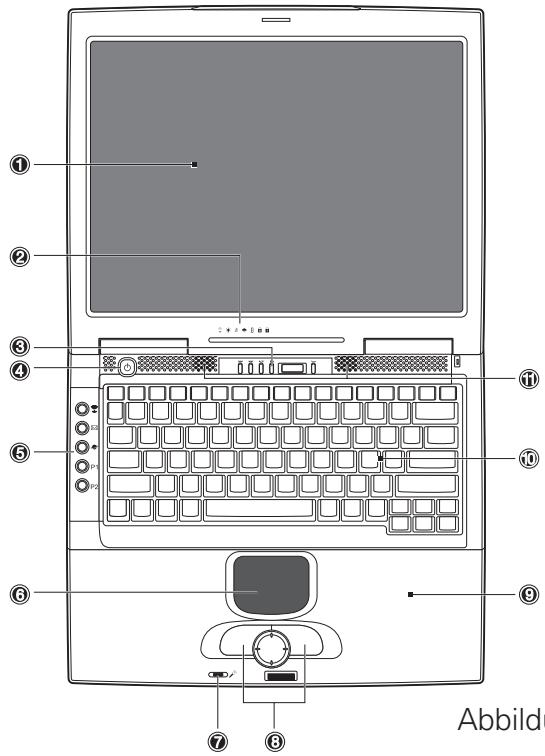

(1) LCD-Display
(2) Status -LEDs
(3) CD-Player Bedienung
(4) Einsatzknoopf
(5) Quick Launch Tasten
(6) TouchPad
(7) Eingebautes Mikrofon
(8) Tasten und Scroll Pad
(9) Handauflage
(10) Tastatur
(11) Lautsprecher

Abbildung 2

EINSETZEND ASKUS

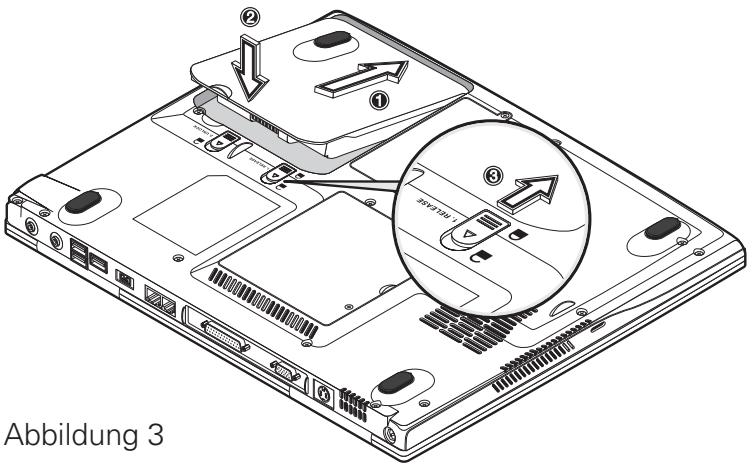

Im Lieferumfang des Notebooks ist der Akku enthalten. Dieser Akku ist nur teilgeladen.

(1) Setzen Sie den Akku in Pfeilrichtung in den Akkuschacht
(2) Drücken Sie leicht auf den Akku bis er hörbar einrastet.
(3) Arretieren Sie den Akku mit den Verriegelungen.

Der Akku kann nun geladen werden.

Beachten Sie, dass die Ladezeiten des Akkus im ausgeschalteten Zustand zwei Stunden, bei eingeschalteten Gerät vier Stunden betragen!

ACHTUNG

Es ist unbedingt erforderlich, dass der Akku bei der ersten Inbetriebnahme vollständig geladen wird! Trennen Sie das Notebook nicht vom Netzteil, bis dies geschehen ist.

ENTNEHMEN DES AKKUS

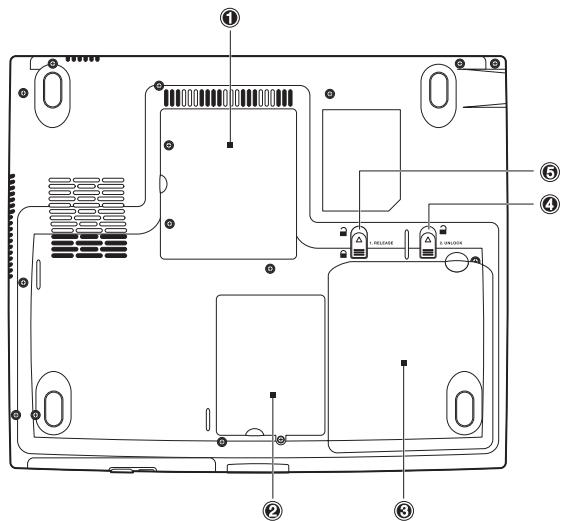

Schieben Sie die Entriegelungen (3)+(4) nach halten. Der Akku rastet aus. Schieben Sie den Akku aus der Halterung und habenihn nach oben aus dem Akkuschacht.

Das Notebook kann jetzt nur mit dem Netzteil betrieben werden!

STROMVERSORGUNG

Das Notebook kann wahlweise über Akku- oder Netzstrom betrieben werden. Der Erstbetrieb findet mit dem Netzteilstatt. Verwenden Sie nur das mitgelieferte Netzteil. Ein falsches Netzteil kann zu Beschädigungen des Computers führen.

Das Notebook ist mit einem Netzkabel sowie einem universalen, selbstanpassenden Netzteil ausgestattet. Das Netzteil kann mit einer beliebigen konstanten Spannung zwischen 100 und 240 Volt betrieben werden.

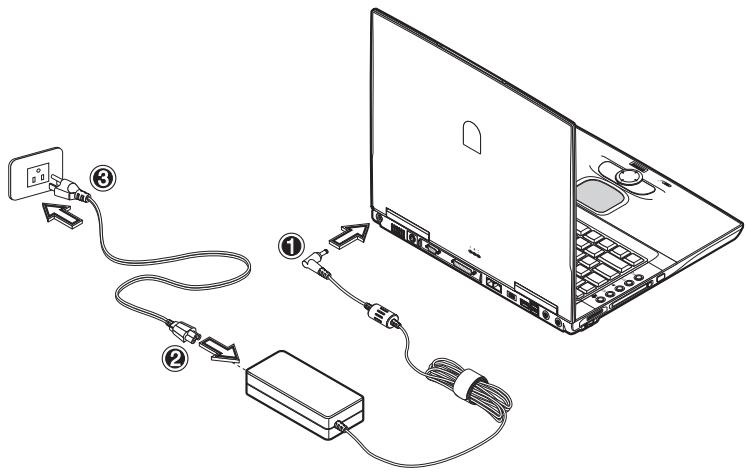

So verwenden Sie das Netzteil:

1. Verbinden Sie das Netzteil mit dem DC IN Anschluss auf der Computerseite.
2. Verbinden Sie das Netzkabel mit dem Netze-.teil.
3. Verbinden Sie das Netzkabel mit einer Steck-dose.

WARNING

Das Netzteil enthalt keine zu wartenden Teile.

NETZTEIL AUF
KEINEN FALL
ÖFFNEN!

Abbildung 4

WARNING

LEBENSGEFAHR！

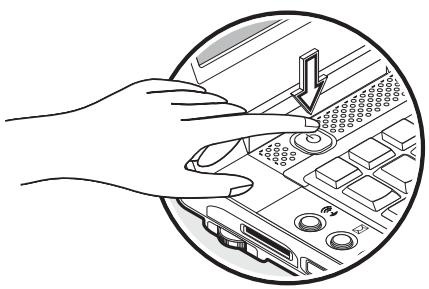

EINSCHALTEN DES COMPUTERS

Die Vorbereitungen sind somit abgeschlossen. Betätigten Sie jetzt den Ein / Aus- Taster um das Notebook einzuschalten.

Bei eingeschaltetem Computer kann der Ein/Aus Taster in Abhängigkeit der Energieeinstellungen mehrere Funktionen erfüllen.

Betätigten Sieihn erneut, wird in der Standardeinstellung der Rechner ausgeschaltet.

Abbildung 5

Hinweis:

Bitte beachten Sie, dass Sie den

Rechner bei Windows-Systemen

immer folgendermaßen ausschalten:

"Start" -Button anklicken

"Beenden" auswahlen

"Ok" anklicken.

Dies vermeidet Festplatten-bzw

Betriebssystem - Probleme.

Tipp:

Bei einem Programm- oder Systemabstruz betätigten Sie die

Tasten: Strg + Alt + Entf. Hiermit wird im günstigsten Fall nur der abgestürzte Task beendet, bzw. der Rechner neu gestartet.

(Warmstart). Sollte dies nicht Funktionieren, betätigen Sie den Ein/Aus Taster länger als vier Sekunden - der Rechner wird ausgeschaltet.

Nun können Sie ihn wieder normal starten (Kaltstart).

Nach dem ersten Einschalten wird das Betriebssystem installiert. Folgen Sie hieritte den entsprechenden Anweisungen.

Nach der Installation und Neustart ist der Computer einsatzbereit.

Sie können in den Grafik- Grundfunktionen die Auflösung, die Farbtiefe und das Erscheinungsbild des Desktops ändern.

Nahere Informationen hierzu erhalten Sie in den Installationshinweisen.

POWERMANAGEMENT

Ihr System ist mit APM und dem neuen (und effizienteren) ACPI-Stromsparsystem kompatibel.

Hinweis zur PC-Karte

HARDWARE (Akkustatus & Warnungen)

Entnehmen Sie niemals eine PC-Karte, während sich das System im Saveto-Disk-Modus befindet. Dadurch wird der Steckplatz deaktiviert und durch eine veränderte Systemkonfiguration konnten beim nachsten Hochfahren des Computers Probleme auftreten

Nach Abschluss des POST (Selbsttest nach Systemstart), zeit die Akku-Statusanzeige den Ladestand des Akkus an. Ist der Ladestand niedrig, blinkt das Symbol. Speichern Sie umgehend ihre Dateien und schreiben Sie das Netztteil an.

Niedriger Ladestand & SUSPEND
Im Falle eines niedrigen Akkuladestands (ohne angeschlossenes Netzteil) wird automatisch eine dieser beiden Schutzfunktionen aktiviert:

ACHTUNG

Ohne Ruhezustand

Wenn auf Ihr System keine Save-to-Disk-Datei oder -Partition eingerichtet ist, werden aktuelle Daten im RAM-Speicher abgelegt, und das System wechselt automatisch in den Suspend-Modus.

Mit Ruhezustand

Datum werden in der darauf vorgesehenen Datei bzw. Partition auf der Festplatte abgelegt. Anschließlich schaltet sich der Computer automatisch aus. Ist eine Save-to-Disk-Datei oder -Partition nicht verfügbar, wechsel das System zum SuspendModus.

Durch Ausschalten des Notebooks und Trennung vom Netz (ziehen des Netzsteckers des Netze teiles) kann jeglicher Energieverbrauch verhindert werden.

SYSTEMÜBERBLICK

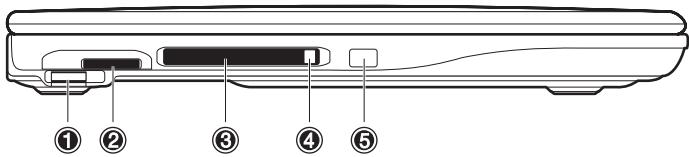

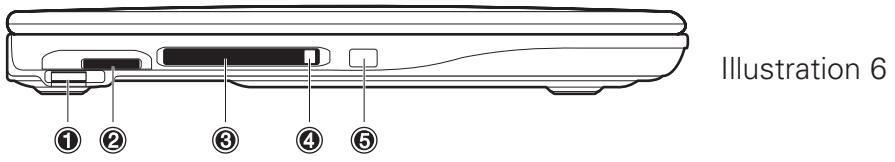

LINKE UND RECHTE SEITE

Abbildung 6

(1) Lautstärke Regler
(2) Memory Stick-, Secure Digital- oder Multi Media Karten Steckplatz
(3) PC - Karten Steckplatz
(4) PC - Karten - Entriegelung
(5) Infrarot Sender/ Empfänger

Abbildung 7

(1) Kensington Lock - Diebstahlsicherung
(2) Lüftungsöffnungen

ACHTUNG

Samtliche Be- und

Entlüftungsöffnungen müssen

unter allen Umständen

freigehalten werden. Eine

Überhitzung des Gerätes

wäre die Folge.

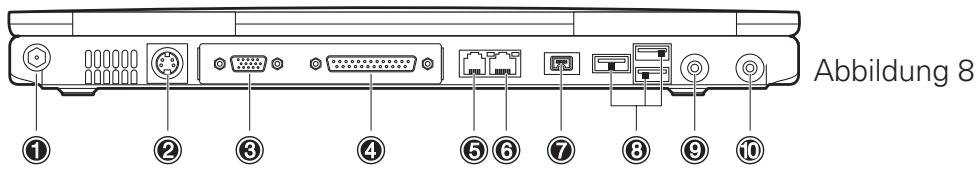

RÜCKANSICHT

(1) Anschluss für das Netzteil
(2) S-Video TV Ausgang
(3) Anschluss für externen Monitor
(4) Drucker Anschluss
(5) Modem Anschluss
(6) Netzwerk (LAN) Anschluss
(7) IEEE 1394 Anschluss
(8) USB Anschluss (universeller seriel der Bus)
(9) Lautsprecher/ Kopfhörer Anschluss understandsitz S/PDIF
(10) LINE IN / Mikrofon Anschluss

UNTERSEITE

Abbildung 9

ACHTUNG

• Sämtliche Be- und Entlüftungsöffnungen müssen unter allen Umständen freigehalten werden. Eine Überhitzung des Gerätes wurde die Folge.

(1) Abdeckung des Arbeits speichers
(2) Festplattenschacht
(3) Akkuschacht
(4) Akkuentriegelung (mit Feder)
(5) Akkuentriebelung (mit Raste)

ERLÄUTERUNG DER LED ANZEIGEN

(1) Drahtloses Netzwerk (wireless LAN)
(2) Power
(3) Standby
(4) Laufwerkszugriff
(5) Akku
(6) Caps Lock
(7) Num Lock

Tabelle 1

Symbol	Bedeutung
	Leuchtet, wenn das Drahtlose Netzwerk (wireless LAN) aktiviert ist.
	Leuchtet, wenn der Rechner eingeschaltet ist. Blinkt, wenn der Akku einen niedrigen Ladezu-stand erreicht hat.
	Leuchtet, wenn der Rechner im Stromsparmodus ist
	Es wird auf die Festplatte oder das CD- Rom Laufwerk zugegriffen.
	Leuchtet, wenn der Akku geladen wird.
A	Leuchtet, wenn Caps Lock aktiviert ist.
1	Leuchtet, wenn Num Lock aktiviert ist.

HOT KEYS

(Kurz-Tastenkombinationen mit besonderer Bedeutung)

Zum Aktivieren der Hotkeys halten Sie die Fn-Taste gedrückt und betäti-gen anschließend die gewünschte Zusatztaste. Für eineuge Funktionen kann es notwendig werden, den Launchmanager zu installieren. Weitere Informationen hierzu auf der{nachsten Seite.

Tabelle 2

Tasten	Bedeutung
Fn + F1	Hot Key - Hilfe - zeigt eine Liste der Hot Keys
Fn + F2	Wechseln in den Stromsparmodus
Fn + F3	Wechseln zwischen LCD-Display / Monitor / beides
Fn + F4	Schaltet das LCD-Display schwarz (Energie sparend)
Fn + F5	Schaltet den Lautsprecher aus / an
Fn +Bild ↑	Funktion wie Pos1 - Taste
Fn + Bild ↓	Funktion wie Ende - Taste
Fn +→	Erhöht die LCD Helligkeit
Fn +←	Senkt die LCD Helligkeit
Fn + F11	Schaltet den Num Lock aus / an
Fn + F12	Schaltet den Scroll Lock aus / an

DIE QUICK LAUNCH TASTEN

Links der Tastatur befinden sich fünf Quick Launch Tastes. Diese können zur Aktivierung früig verwendeter Anwendungen benutzt werden. Sollten die Tastes nicht belegt sein, finden Sie den Treiber zum Aktivieren auf der Utility CD. Im Pfad Drivers\Betriebssystem\LAUNMGR.

Z.B.: D:\DRIVERS\WINXP\LAUNMGR\setup.exe

Abbildung 11

(1) Drahtloses Netzwerk - aktiviert das drahtlose Netzwerk
(2) E-Mail - startet das Mail - Programm
(3) Internet - startet den Internet Browser
(4) Frei programmierbar - über den Launch Manager frei belegbar
(5) Frei programmierbar - über den Launch Manager frei belegbar

DIET TASTATUR

	Die Tastatur Ihres Notebooks besitzt alle Funktionen einer normalen AT-kompatiblen Tastatur sowie einzel Extras:
Schreibmaschine -	These Tasten entsprechen denen einer Schreibmaschine.
Funktionstasten -	In vielen Betriebssystemen (und Anwendungen) können über diese Tasten besondere Funktionen aufgerufen werden.äre Informationen hierzu finden Sie in den entsprechenden Handbuchern.
Sondertasten -	Über diese Tasten (und Tastenkombinationen) werden manche Hardwarefunktionen gesteuert.

Abbildung 12

Drücken Sie Fn+ Num Lock um diesen Feld zu aktivieren

Die 1 LED leuchtet

Abbildung 13

Hot Keys:

Funktionen siehe

Tabelle 2 - Hot Keys

DASTOUCHPAD

Das System richtet das integrierte TouchPad automatisch ein. Sofern Sie Windows verwenden, müssen für die Grundfunktionen keine Treiber installiert werden.Möchten Sie die erweiterten Funktionen nutzen, finden Sie den Treiber zum Aktivieren auf der Utility CD im Pfad \drivers\Betriebssystem\Touchpad.

Z.B.: D:\Drivers\WinXP\Touchpad\setup.exe.

Unter dem Sensorfeld finden Sie:

(1) Linke, Maus'-Taste
(2) Scrolltaste - Funktioniert wie ein Mausrad
(3) Rechte, Maus'-Taste

Hinweis für Linkshänder: Die meisten Betriebssysteme gestatten eine Umbelegung der Maustasten.

Abbildung 14

Funktion	Linke Taste	Rechte Taste	Scrolltaste	Sensorfeld
Ausführren	Doppelklick			Doppeltpipp
Ausbüssen	Einfachklick			Einfachtipp
Nehmen-Halten-Loslassen(Drag'nDrop)	Klicken und halten,dann mit demFinger auf demPad in diegewünschtePosition bringen.Alles loslassen.			Doppeltpipp,halten Siebeim 2.Tippden Finger auf dem Pad undbewegen Sieihn an die gewünschtePosition.Finger vom Pad löseng
KontextMenuöffnen		Einfachklick
Scollen			Klicken Sie nachiben /unter/rechts /links

Halten Sie beim Gebrauch des Touchpad ihre Finger und das Pad trocken und sauber. Das Touchpad reagiert auf Fingerbewegungen. Jealand Berührung,esto better wird es reagieren.Feste Bewegungen werden keine Erhöhung der Genauigkeit erzielen.

DAS CD-ROM /DVD LAUFWERK

Zum Einlagen einer CD, betätigten Sie den Entriegelungsknopf auf der Vorderseite des Laufwerks.

Abbildung 16

Die CD wird mit dem Label nach oben auf die Spindel gelegt und mit leichtem Druck arretiert.

Drücken Sie den CD - Schlitten wieder zurück, bis er einrastet. Die CD kann nun gelesen werden.

Einige CDs sind mit einem Autostart versehen, d.h. Installationen oder auch Musik CDs werden automatisch nach dem Einlagen gestartet.

AUDIO - CD KONTROLSLEN

Mit den Audio CD Kontrollen können Sie Audio CDs abzuspielen, ohne den Computer zu starten.

Abbildung 17

(1) Vorheriger Titel
(2) Nächster Titel
(3) Wiedergabe / Pause
(4) Stop / CD auswerfen
(5) Status Anzeige
(6) Power - Schaltet den

CD- Player an/aus

LAUTSTÄRKEREGELUNG

Abbildung 18

(1) Leiser
(2) Lauter

DER PC - KARTEN SLOT

Der Computer ist mit einem PC Karten Slot ausgeführrt. Dies ist ein

PCMCIA 3,3V / 5V Steckplatz vom Typ II.

Zum Einsetzen einer PC Karte schieben Sie diese in den Slot, bis sie einrastet. Stellen Sie die gewünscht Verbindungen her (z.B. Netzwerk)

Konsultieren Sie auch die Dokumentation zu der entsprechenden Karte.

Abbildung 19

Zum Entfernen drücken Sie auf den Eject Knopf darüber dem Slot. Dieser springt hereaus und wirft bei nochmaligem Druck die PC- Karte aus.

Abbildung 20

DER MEMORY STICK/ SD/MMC -SLOT

Der Computer ist mit einem Kombi - Steckplatz ausgerüstet. Diese Steckplatz ist in der Lage Memory Sticks, SD (Secure Digital) und MMC (MultimediaCard) Karten aufzunehmen.

These Karten werden mit der bedruckten Seite nach oben in den Slot gedrückt. Nachdem sie fuhlbar eingerastet ist, können Sie auf die Daten zugreifen.

Zum Entfernen drücken Sie erneut auf die Karte und sie wird entriegelt. Danach kann die Karte aus dem Steckplatz Herausgezogen werden.

Entfernen Sie die Karte nie, während Daten darauf geschrieben oder gelesen werden!

Abbildung 21

Sollten Sie nicht auf die Karte zugreifen konnen, finden Sie den Treiber zum Aktivieren auf der Utility CD im Pfad Drivers\Betriebssystem\Cardread. z.B. D:\Drivers\WINXP\Cardread\setup.exe

DAS DATEN / FAX MODEM

Das System richtet das integrierte analoge Modem automatisch ein. Zum Benutzten der Modemfunktionen verbinden Sie die Modembuchse über das Telefonkabel mit einer analogen Telefonbuchse (kein ISDN). Bestimmungsgemäßer Gebrauch:

Das Modem kann an alle analogen Anschlüsse (TBR 21) innerhalb Europas angeschlossen werden.

Der Verwendungszweck ist ausschließlich Datenkommunikation vorbehalten.

Versuchen Sie nicht, das Modem mit einer ISDN Telefonbuchse zu verbinden! Dies wurde zu einer Zerstörung des Gerätes führen.

ACHTUNG

Abbildung 22

DER NETZWERK- ANSCHLUSS

Der eingebaute Netzwerkadapter betet die Mogglichkeit, ihren Computer mit einem 10/100 Mbps Netzwerk bzw. DSL - Internet zu verbinden. Die Verbindung erfolgt über ein Ethernet-Netzwerkkabel mit RJ45 Steckern. Diese werden in die Rückseite des Computers und an einen vorhandenen Netzwerk-Hub bzw. eine DSL - Steckdose einsteckt.

Abbildung 22
ACHTUNG

Verwechseln Sie auf keinen Fall den RJ45 Stecker einer Netzwerkleitung mit einem ISDN Stecker! Versuchen Sie NIE, den Netzwerk -Adapter mit einer ISDN Telefonbuchse zu verbinden! Dies wurde zu einer Zerstörung des Gerätes führen.

INSTALLATIONSSHINWEISE

WIEDERHERSTELLUNG DER TREIBER

Ihr System ist im Auslieferungszustand mit einem Preload versehen. Das heißt: Alle für das System notwendigen, bzw. bestehtigten Daten und Treiber sind auf der Festplatte enthalten. Für den Fall, dass Sie ihre Festplatte gelöscht und/oder formatiert haben, sind auf der mitgelieferten Utility CD die bestehtigten Treiber gespeichert. Nach einer Neuinstallation des Betriebssystems (z. B. mit der Recovery CD) konnen Sie somit Ihr Notebook wieder in einen einsatzfähigen Zustand versetzen.

WINDOWS 2000 / WINDOWS XP

DRIVERS

Windows 2000
WIN2K	INTELINF	Intel Chipset INF Driver	4.30.1006
WIN2K	VGA	Intel VGA Driver	6.13.01.3460
WIN2K	AUDIO	Cirrus Audio Driver	6.13.10.6101
WIN2K	TOUCHPAD	Synaptics TouchPad Driver	7.2.0
WIN2K	MODEM	Agere Modem Driver	2.1.25
WIN2K	LAN	Broadcom LAN Driver	3.51.0.0
WIN2K	WIIRELESS	Intel Wireless LAN Driver	1.1.5.0
WIN2K	CARDREAD	Winbond Card Reader Driver	1.8.2002.0424
WIN2K	USB2.0	USB 2.0 Driver	1.00
WIN2K	WIIRELEAP	Intel Wireless AP	7.0.0.0
WIN2K	SPDSTEP	SpeedStep utility	3.0
WIN2K	LAUNMGR	Wistron Launch Manager	1.0.8
WIN2K	IRSUPLT	Wistron IR Supplement	1.02
WIN2K	AVMGR	Wistron AV Manager	1.0.1.6
Windows XP
WINXP	HOTFIXCPU	Hot Fix(Centrino CPU Driver)	Q332179
WINXP	INTELINF	Intel Chipset INF Driver	4.30.1006
WINXP	VGA	Intel VGA Driver	6.13.01.3460
WINXP	AUDIO	Cirrus Audio Driver	6.13.10.6101
WINXP	TOUCHPAD	Synaptics TouchPad Driver	7.2.0
WINXP	MODEM	Agere Modem Driver	2.1.25
WINXP	LAN	Broadcom LAN Driver	3.51.0.0
WINXP	WIIRELESS	Intel Wireless LAN Driver	1.0.28.2
WINXP	CARDREAD	Winbond Card Reader Driver	1.8.2002.0424
WINXP	LAUNMGR	Wistron Launch Manager	1.0.8
WINXP	IRSUPLT	Wistron IR Supplement	1.02
WINXP	AVMGR	Wistron AV Manager	1.0.1.6

Führn Sie in den Verzeichnissen jeweils die Datei „setup.exe" aus.

Wir empfehlen Ihnen, zuerst den Chipsatz -Treiber zu installieren.

Danach den Grafktreiber (VGA). Damit wird das Erscheinungsbild der

Arbeitsoberfläche verbessert.

Die weitere Reihenfolge der Installation ist unerheblich.

EINSTELLUNG DER AUFLösUNG

Nach Installation der Grafiktreiber sollenn Sie die Auflösung auf

1024 x 768 einstellen.

Dies geschieht folgendermaßen:

Rechtsklick auf einem freien Bereich des Desktop

auswahlen

Im Fenster „Eigenschaften von Anzeige“ das Register „Einstellung“

wahlen

Hier konnen Sie den Schieberegler auf 1024 × 768 stellen.

Mit <Übernehmen> legen Sie die Auflösung fest.

SPEZIFKATIONEN

Prozessor

Intel® Pentium® M Prozessor

Arbeitsspeicher

• Hauptspeicher erweiterbar bis zu 1 GB DDR SDRAM (Hauptspeicher nur von qualifiziertem Fachpersonal erweitern halten)
  Zwei PC2100 (DDR-266) soDIMM Sockel

Display und Video

15,0-Zoll XGA-TFT-Anzeige. Unterstützte Auflösung 1024x768 mit bis zu 16,7 Mio. Farben
Intel® 855 Grafik Kontroller - AGP 4X Unterstützung
Simultan LCD/external Monitor
- Externer Monitor:
- Untersitzung bis 1280 × 1024 , 16,7 Mio Farben, 85 Hz oder
- 1600 × 1200 , 16,7 Mio Farben, 60 Hz
S- Video Ausgang

Speicherkapazität

• Ein externes USB Diskettenlaufwerk (3.5", 1.44 MB) (optional erhältlich)
  Eine E-IDE Festplatte (2.5", 9.5mm)
  Ein internes CD- oder DVD- oder DVD-RW/ Combo Laufwerk
  Ein Memory Stick/ Secure Digital Combo Steckplatz

Audio

Sond Blaster Pro und Windows Sound System kompatibel
Eingebaute Lautsprecher und Mikrofon
LINE IN und LINE OUT (unterstütz S/PDIF)

Modem

High-speed 56Kbps V.92 Fax/ Daten Software Modem

LAN

Fast Ethernet-Funktion für 10Base-T und 100Base-TX Netzwerkstandards.

802.11b draughtloses LAN

Eingabegeräte

84-/ 85-/ 88- Tasten Windows Tastatur

Ergonomisch angebrachtes Touchpad mit Scroll Taste

Quick Launch Tasten

Audio CD Kontroll Tasten

Anschlüsse

Ein 15-poliger VGA-Anschluss

Eine Stereo Ausgangsbuchse mit S/PDIF

Eine Mikrofoneingangsbuchse

Infrarot-Anschluss (FIR)

Drei USB-Anschlusses

Eine Standardtelefonbuchse (RJ-11)

Ein Standardnetzwerkanschluss (RJ-45)

Ein Gleichstromeingangs-Anschluss

Ein S-Video OUT -Anschluss

Ein IEEE1394 i.Link- Anschluss

Ein Typ II / I PC - Karten Steckplatz

Ein Parallelport (ECP) Druckeranschluss

Stromversorgung

Hauptbatterie Li-Ion 65 Watt

Wechselstrom-Adapter 100-240V, AC 50-60Hz, 70W.

Wiederaufladen System AUS : 2 Std. (95%)

System EIN : 4 Std. (95%)

Suspend-/ Wiedereinsetzen-Fähigkeit

Betriebssystem

O/S Microsoft Windows 2000 / XP

Sonstige Daten

270(T) x 327 (B) x 29,8 (H) mm
Gewicht 2,7 kg (je nach Ausführung)
- Betriebstemperatur: 5 bis 35^ C
- Betriebsfeuchtigkeit: 20 bis 80% RH
Lagertemperatur: -10 bis 65^ C

FEHLERSUCHE UND - BEHEBUNG

Wenn bei der Arbeit mit Ihrem Computer ein Problem auftritt, versuchen Sie zuerst, den Fehler mit Hilfe der nachfolgenden Informationen zu beheben. Wenn sich das Problem damit nicht lösen{lsst, erhalten Sie im erweiterten Servicehandbuch (auf der Gerätetreiber & Hilfsprogramme-CD-ROM) weitere Hinweise. Besteht das Problem weiterhin, schalten Sie zunachst das System für eine Minute aus und fahren Sie es anschließend wieder hoch. Alle ungesicherten Daten gehen dazu verloren, aber möglicherweise Funktioniert das System wieder. Wenden Sie sich anschließend an ihren Handler oder Kundendienstbeauftragten.

Trotz Betätigkeiten des Betriebsschalters bleibt der Computer ausgeschaltet.

Mögliches Problem: Der Akku fehlt oder ist fehlerhaft installiert

Hinweis: Die Betriebsanzeige leuchtet nicht auf.

Problembehebung:

o Stellen Sie sicher, dass sich der Akku im Akkufach befindet und ordnungsgemäß eingelegt ist.
o Vergewissern Sie sich, dass die Akkukontakte direkt anliegen.
o Verbinden Sie das Notebook mit dem Netzteil, damit der Akku (falls vorhanden) aufgeladen wird.

Mögliches Problem: Niedriger Akkuladestand

Hinweis: Die Akkuanzeige blinkt.

Problembehebung:

Betreiben Sie den Computer über das Netzteil. Wenn das System nicht sofort hochfährt, schalten Sie den Computer aus und führen Sie anschließend einen Neustart durch.

Die Bildschirmanzeige Funktioniert nicht.

Mögliches Problem: Der Energiesparmodus ist aktiviert.

Hinweis: Die Suspend-Anzeige leuchtet.

Problembehebung:

o Betätigen Sie den Ein-Aus Taster.

Mögliches Problem: Der Bildschirm ist nicht korrekt justiert.

Problembehumb:

o Drucken Sie die Leertaste, eventuell mehrfach
Ist ein externer Monitor angeschlossen, schalten Sie diesen ein.

Mögliches Problem: Im System ist ein anderer als der vorhandene Bildschirmtyp eingestellt.

Problembehumb:

o Drucken Sie die Tastenkombination Fn + F3.
Ist ein externer Monitor angeschlossen, verbinden Sie diesen mit einer Stromquelle, und schalten Sieihn ein. Überprüfen Sie ebenfalls die Einstellungen für Helligkeit und Kontrast (Weiterge hende Hinweise zu dieserem Thema finden Sie im erweiterten Servicehandbuch).

Das System arbeitet nicht weiter.

Mögliches Problem: Eine Energiesparfunktion wurde ausgelöst.

Hinweis: Der Bildschirm schaltet sich aus.

Problembehebung:

Drücken Sie eine Taste, oder drücken Sie die Betriebstaste, falls alle Statusanzeigen erloschen sind.

Mögliches Problem: Ein Softwarefehler hat einen Systemabsturz verursucht.

Problembehebung:

o Im Handbuch des Betriebssystems erhalten Sie weitere Hinweise.
o Lässt sich das Problem nicht beheben, führen Sie einen System neustart durch. Dadurch gehen jeder ch alle ungespeicherten Daten verloren! Funktioniert auch dies nicht, schalten Sie den Computer kurz aus und anschließend wieder ein.

Warnings

Bei jedem Systemstart wird ein Selftest (POST) durchgeführt. Tritt ein Fehler auf, erscheint eine Fehlermeldung, die das Problem kurz beschreibt. Informationen zur weiteren Vorgehensweise enthalten Sie dem erweiterten Servicehandbuch.

Index

A

Akku 24

Akkuentriebelung 23

Akkus 8

Akkuschacht 18, 23

aktiviert 24

Anweisungen 20

Anwendungen 26

Arbeitstspeicher 23

Arretieren 18

Audio CDs 30

Auflösung 20,34

Auslieferungszustand 33

auswerfen 30

automatisch 29

Autostart 29

B

Berührung 29

beschädigte Akkus 8

Betriebssystem 20

Betriebssystemen 27

Browser 26

C

Caps Lock 24

CD 29

CD-Schlitten 29

CD-Player 17

D

Datumkommunikation 32

Desktops 20

Diebstahlsicherung 22

Display 17

Doppelklick 28

Doppeltipp 28

Drag'n Drop 28

drahtlos 10

drahtlose Netzwerk 26

Drahtloses LAN 24

Drucker 23

DSL - Internet 32

E

Ein/Aus-Taster 20

Einfachklick 28

Einfachtipp 28

Eingebautes Mikrofon 17

eirastet 18

Einschaltknopf 17

einzuschalten 20

Eject 31

elektrischer Schlag 9

Energieeinsparung 25

Energieeinstellungen 20

Entfernen 31

Entriebelung 17

Entriegelungsknopf 29

entsorgen 8,9

Entsorgung 9

Erscheinungsbild 20

Erschütterungen 8

erweiterten 28

explodieren 8

Explosionsgefahr 9

F

Fachhandler 8

Fachpersonal 8

fallengelassen 9

Farbtiefe 20

Festplatte 24,33

Festplattenschacht 23

Feuchtigkeit 8

Fingerbewegungen 29

Flüssigkeit 9

Fn-Taste 25

G

Garantierechte 9

geladen 18

Grafik- Grundfunktionen

20

Grafiktreiber 34

Grundfunktionen 28

H

Halterung 18

Handauflage 17

Hausmull 9

Helligkeit 25

Hitze 8

Hotkeys 25

1

Inbetriebnahme 17, 18

Informationen 20

Infrarot Sender/ Empfänger 22

Installation 16

Installationen 29

Installationshinweisen 20

Internet 26

ISDN 32

K

Kabel 8

Kaltstart 20

Kombi-Stockplatz 31

Komponenten 17

Kopfhörer 23

L

Label 29

Laden 8

Ladestand 21

Ladezeiten 18

Laufwerkszugriff 24

Launchmanager 25

Laatsprecher 17, 23

Lautstärke Regler 22

Lautstärkeregelung 30

LCD 25

Lieferumfang 16

LINE IN 23

Linkshänder 28

Luftungsöffnungen 22

M

Mail 26

Mausrad 28

Memory Stick 22, 31

Mikrofon 23

Modem 23, 32

Modembuchse 32

Monitor 23, 25

MultimediaCard 31

N

Netzkabel 19

Netzteil 8,19,23

Netzwerk 23, 26, 31, 32

Netzwerk-Hub 32

Netzwerkadapter 32

Netzwerkkabel 32

Neustart 20

Num Lock 24

0

Originalverpackung 16

P

Pause 30

PC-Karten31

PC - Karten - Entriegelung 22

PC - Karten Steckplatz 22

PCMCIA 31

Power 24

Q

qualifiziertes Fachpersonal 9

Quick Launch Tasten 17,26

R

Recovery CD 33

reinigen 8

Reiniger 9

Reparatur 16

Ruhezustand 21

s

S-Video TV Ausgang 23

sauberes 9

Schreibmaschine. 27

Schutzfunktionen 21

Scroll Pad 17

Scrolltaste 28

Secure Digital 31

Slot 31

Spannung 19

Speichern 21

Spindel 29

Stardeinstellung 20

Standby 24

Statusanzeige 21

Stock 19

Stecker 8

Strg + Alt + Entf. 20

Stromsparmodus 24, 25

Stromsparsystem 21

Stromversorgung 8

Suspend-Modus 21

Systemuhr-Batterie 9

T

Tastatur 17

Tastenkombinationen 27

teilgeladen 18

Telefonbuchse 32

Telefonkabel 32

TouchPad 17, 28

Treiber 26

U

Überhitzung 22

unsachgemai 8

USB 23

V

Verpackung 16

Verriegelungen 18

vollständig 18

W

Warmstart 20

Wartungsbedarf 9

Wiedergabe 30

Wiederherstellung 33

Wireless LAN 10

WLAN 10

Z

Zusatztaste 25

User Guide

Multimedia Notebook Computer

Intel® Pentium® M Prozessor

RAM

• Main memory expandable up to 1 GB DDR SDRAM
• Two PC2100 (DDR-266) soDIMM sockets

Display and Video

VUES DE GAUCHE ET DE DROITE

(verbarmingselementen, direct zonlicht).

• Bescherm de notebook gegen elektromagnetische interferentie.

LINKER- EN RECHTERKANT

Het beeldscherm fonctioniert nicht.
