| Produkttyp | Laptop |
| Marke | Maxdata |
| Modell | Pro 6100X |
| Abmessungen (ca.) | 330 x 270 x 35 mm |
| Gewicht (ca.) | 2,8 kg |
| Bildschirmdiagonale | 15,0 Zoll |
| Auflösung | 1024 x 768 Pixel |
| Prozessor | Intel Pentium 4 |
| Arbeitsspeicher | 256 MB (erweiterbar auf 1 GB) |
| Festplatte | 40 GB |
| Optisches Laufwerk | DVD-ROM |
| Anschlüsse | USB 2.0, VGA, Ethernet, Audio |
| Stromversorgung | Netzteil 19 V / 3,4 A, Lithium-Ionen-Akku |
| Betriebssystem | Windows XP Home Edition |
| Hauptfunktionen | Surfen im Internet, Textverarbeitung, Multimedia-Wiedergabe |
| Wartung und Reinigung | Bildschirm mit Mikrofasertuch reinigen; Lüftungsschlitze frei halten |
| Sicherheit | Kensington-Schloss-Vorbereitung, Passwortschutz im BIOS |
| Ersatzteile und Reparierbarkeit | Akku, Tastatur, Festplatte und Arbeitsspeicher vom Benutzer austauschbar |
| Allgemeine Informationen | Garantie: 24 Monate; Hersteller-Support per Telefon und E-Mail |
Häufig gestellte Fragen - Pro 6100X MAXDATA
Benutzerfragen zu Pro 6100X MAXDATA
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Laptop kostenlos im PDF-Format! Finden Sie Ihr Handbuch Pro 6100X - MAXDATA und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Pro 6100X von der Marke MAXDATA.
BEDIENUNGSANLEITUNG Pro 6100X MAXDATA
Wichtige Sicherheitshinweise 1 1
Wireless LAN 13
Zusätzliche Sicherheitshinweise für Geräte mit Wireless LAN 14
CE-Kennzeichnung für Geräte mit Wireless LAN 15
Einschränkungen 16
Frankreich....16
Italien 16
Niederlande.... 16
Funkfrequenzen für Geräte mit Wireless LAN 17
Gesetzliche Bestimmungen – Ausschlussklauseln 18
Lieferumfang 19
Die Vorbereitung 2 1
Einsetzen des Akkus 22
Entnehmen des Akkus 22
Stromversorgung.... 23
Einschalten des Computers.... 24
Powermanagement 25
Systemüberblick 27

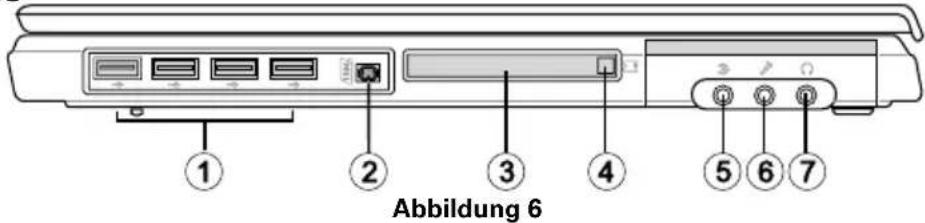

Linke Seite 27

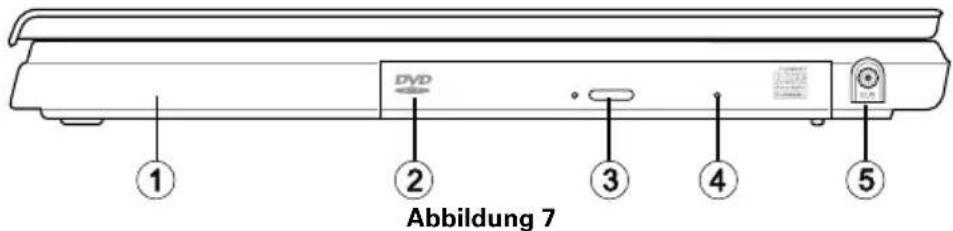

Rechte Seite 27
Frontansicht 27
Rückansicht 28

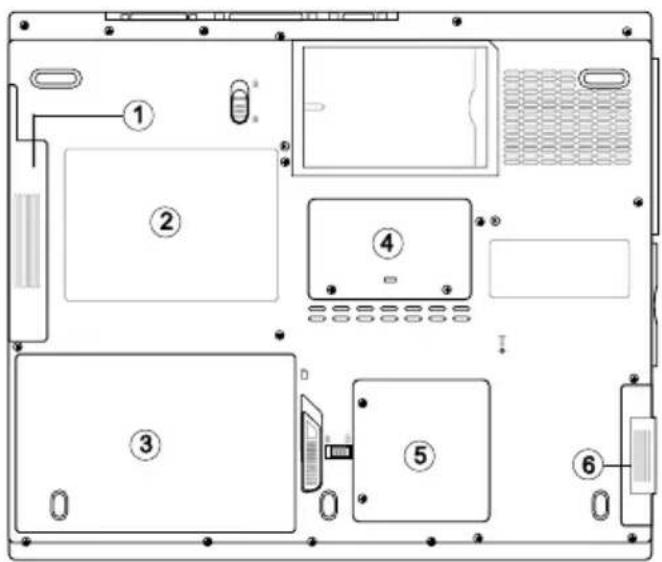

Unterseite....28

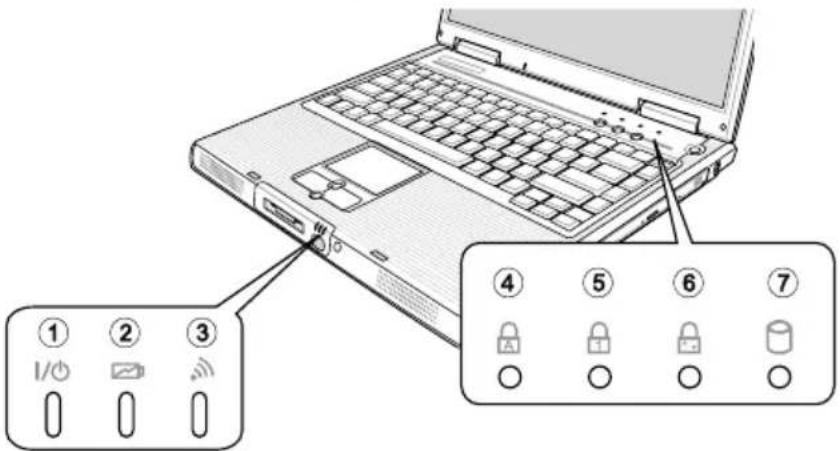

Erläuterung der LED-Anzeigen 29
Hot Keys 30
Die Quick Buttons (Schnellstarttasten) 31
Die Tastatur....32

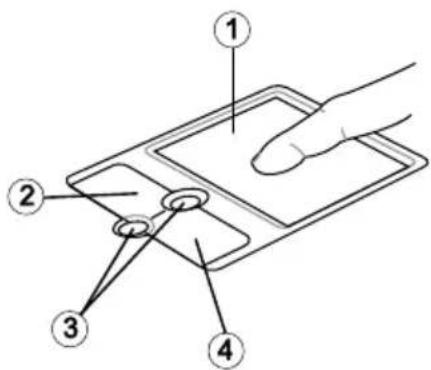

Das TouchPad....33

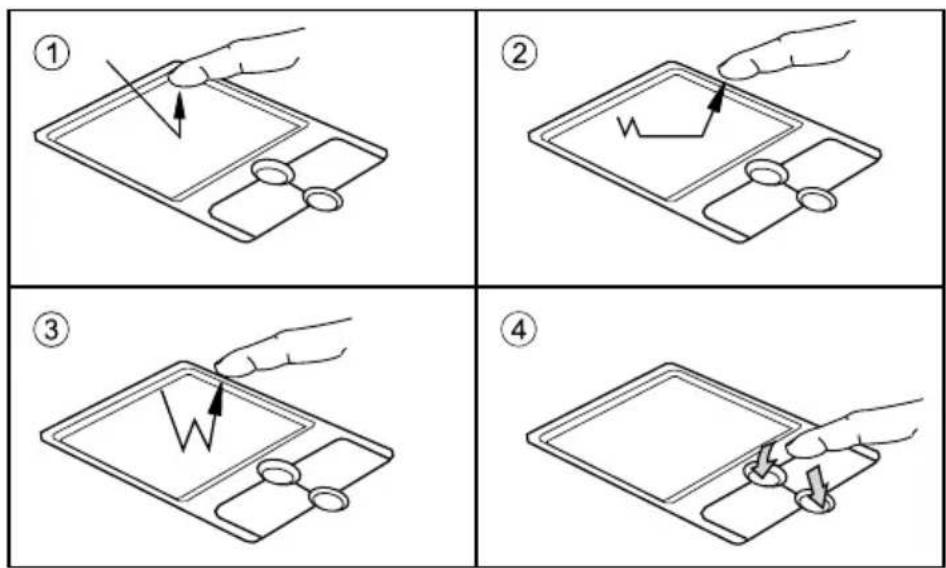

Das TouchPad – Bedienung.... 33

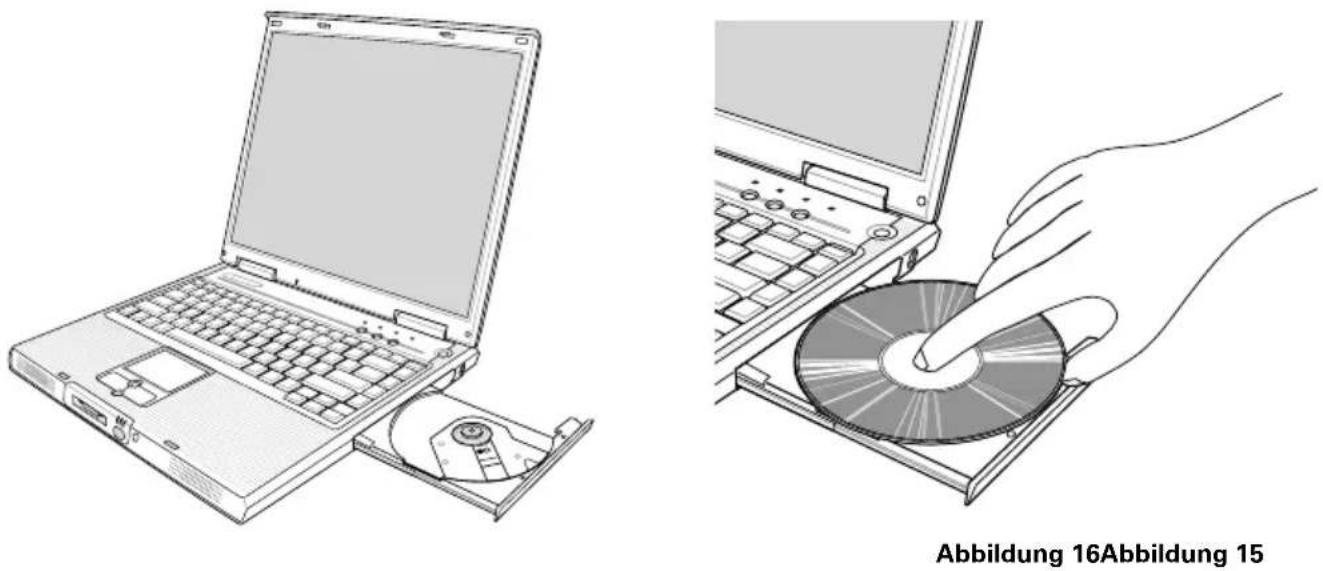

Das CD-ROM/DVD-Laufwerk 34
Der PC-Karten-Steckplatz 35

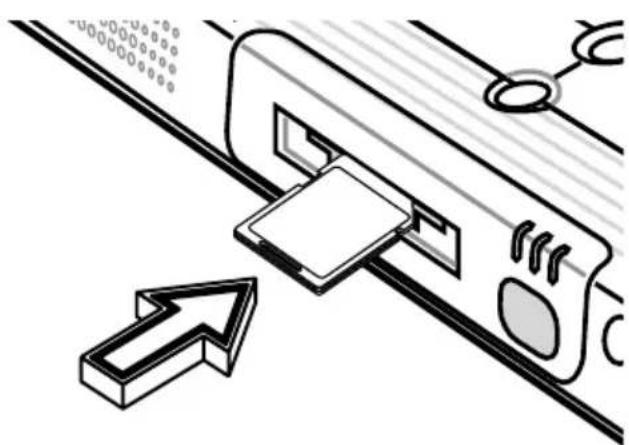

Der Speicherkarten-Steckplatz 35

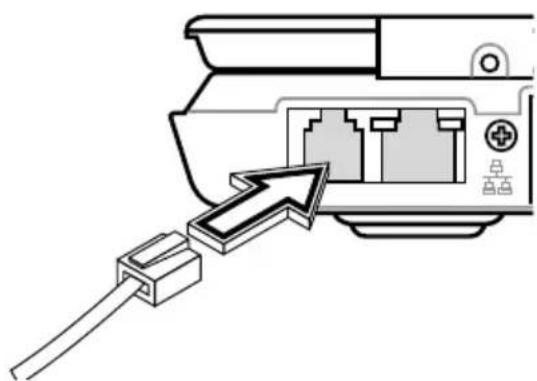

Das Daten-/Fax-Modem 36
Der LAN-Anschluss 36
Installationshinweise 37
Wiederherstellung der Treiber 37
Die Utility CD 37
Einstellung der Auflösung....37
Spezifikationen 39
Fehlersuche und -behebung 4 3
Index 4 5
Hinweis
Die Firma behält sich das Recht vor, unangekündigt Änderungen an diesem Dokument vorzunehmen. Hierin enthaltene Informationen dienen ausschließlich Referenzzwecken und stellen keine Grundlage zum Geltendmachen von Verpflichtungen seitens des Herstellers oder Zwischenhändlers dar. Weder Hersteller noch Zwischenhändler übernehmen Haftung für möglicherweise in diesem Dokument enthaltene Fehler oder Ungenauigkeiten. Auch für Schäden bzw. Einbußen, die aus der falschen Anwendung dieses Handbuchs entstehen, wird keine Haftung übernommen. Kein Teil dieses Dokuments und der dazugehörigen Software darf ohne vorherige Erlaubnis des Fachhändlers, Herstellers oder der Autoren kopiert, übersetzt oder verbreitet werden. Ausgenommen von dieser Regelung sind Sicherheitskopien für den eigenen Gebrauch. Die Verwendung der Warenzeichen dieses Produkts unterliegt den Bedingungen, die im erweiterten Servicehandbuch auf der Gerätetreiber & Hilfsprogramme-CD-ROM aufgeführt sind. In diesem Dokument erwähnte Marken- oder Produktnamen sind möglicherweise urheberrechtlich geschützte Namen oder eingetragene Warenzeichen von Fremdfirmen. Diese werden lediglich aus Kennzeichnungsgründen erwähnt und haben keinen empfehlenden Charakter bezüglich des Produkts oder Herstellers.
© MAXDATA 2003
Rechtliche Hinweise
Weitere rechtliche Hinweise und Bestimmungen finden Sie im erweiterten Servicehandbuch auf der Gerätetreiber & Hilfsprogramme-CD-ROM (Utility-CD).
Acrobat und das Acrobat-Logo sind Warenzeichen von Adobe Systems Incorporated oder seinen Tochtergesellschaften. In bestimmten Gerichtsbarkeiten sind die Warenzeichen möglicherweise eingetragen.
Intel® und Pentium® sind eingetragene Warenzeichen der Intel Corporation. MS-DOS, Microsoft® Windows®, Microsoft® Windows® 95, Microsoft® Windows® 98, Microsoft® Windows® Me, Microsoft® Windows® 2000, Microsoft® Windows® XP und Microsoft®
Windows® NT sind eingetragene Warenzeichen von Microsoft.
Verwendung & Referenzen
Dieses Benutzerhandbuch bietet eine Einführung und dient als Anleitung für die ersten Schritte mit Ihrem neuen Computer.
Tiefergehende Informationen für Spezialisten entnehmen Sie bitte dem englischsprachigen erweiterten Servicehandbuch.
Alle Referenzen beziehen sich auf die beigefügte Gerätetreiber und Hilfsprogramme-CD-ROM, die das erweiterte Servicehandbuch (im Adobe Acrobat-Format), Treiber und spezielle Hilfsprogramme für Ihr Notebook enthält. Wenn Sie ein in diesen Dokumenten nicht erwähntes Betriebssystem einsetzen möchten, entnehmen Sie die entsprechenden Informationen den auf der CD-ROM befindlichen „ReadMe“-Dateien. Wenden Sie sich zudem an den Fachhändler, um sicherzustellen, dass das gewünschte Betriebssystem auf Ihrem Notebook einsetzbar ist. Das Betriebssystem ist nicht auf der Gerätetreiber und Hilfsprogramme-CD-ROM enthalten.
Hinweis: Einige oder alle Systemkonfigurationen wurden möglicherweise bereits durchgeführt. Falls dies nicht zutrifft bzw. Teile des Systems neu konfiguriert werden müssen, entnehmen Sie die hierfür nötigen Hinweise dem erweiterten Servicehandbuch auf der Gerätetreiber und Hilfsprogramme-CD-ROM.
Erklärung:
Dieses Gerät entspricht der Produktnorm für Störemission EN 55022, der Grundnorm für Störbeeinflussung EN 50082-1 und der Norm EN 60950 der Niederspannungsrichtlinie. Bei einer nicht mit dem Hersteller abgestimmten Änderung des Gerätes ist die Einhaltung dieser Normen nicht mehr gewährleistet.
Zur Sicherstellung der Elektromagnetischen Verträglichkeit (EMV) beachten Sie bitte die im Handbuch erwähnten Hinweise.
Schallleistungspegel
Der Arbeitsplatz bezogene Schallleistungspegel ist kleiner als 55dB A
Anmerkung der Federal Communications Commission (FCC)
Dieses Gerät wurde getestet und mit den Auflagen für ein Digitalgerät der Klasse B entsprechend Teil 15 der FCC-Vorschriften in Übereinstimmung befunden.
Garantie
Die Garantiezeit für das Gerät beträgt 36 Monate. Im Schadensfall außerhalb der Garantie ist für mindestens 5 Jahre (ab Produktionseinstellung) die kostenpflichtige Reparatur der Geräte durch Originalersatzteile oder Baugruppentausch oder Gerätetausch vorgesehen.
Betreiberhinweis:
Dieses Gerät wurde funktechnisch sorgfältig entstört und geprüft. Jedoch sollten Sie bei externen Datenkabeln folgendes beachten:
Sollte ein Austausch der vom Hersteller spezifizierten Datenkabel nötig werden, muss der Betreiber für eine einwandfreie Funkentstörung sicherstellen, dass Austauschkabel und Abschirmqualität dem Originalkabel entsprechen.
Verwenden Sie nur abgeschirmte Leitungen und nur externe Geräte die vom Sicherheitsniveau und dem EMV Verhalten mit dem vorliegenden Produkt identisch sind.
Bei Nichtbeachtung ist die Entsprechung der o.g. Normen nicht mehr gewährleistet!
CD-ROM-Laufwerk:
Bei dem eingebauten CD-ROM Laufwerk handelt es sich um ein Laserprodukt der Klasse 1. Öffnen Sie das Gerät nicht und schauen Sie nicht in den Strahl, auch nicht mit optischen Instrumenten.
Ist das Laufwerk nicht ausdrücklich für die gleichzeitige Verwendung von mehreren CDs ausgewiesen, so legen Sie bitte nur immer eine CD ein.
Rücknahme des Gerätes/des Akkus
Wir nehmen alle unsere Produkte nach deren Gebrauch zurück, wenn der Zustand dem üblichen bestimmungsgemäßen Gebrauch entspricht. Zurückgenommene Geräte werden entweder einer Weiterverwendung zugeführt oder umweltgerecht zerlegt und verwertet. Die Rücknahme erfolgt über Ihren Fachhändler.
Schwermetallhaltige Batterien und Akkumulatoren gehören nicht in den Hausmüll. Sie werden vom Hersteller, Händler oder deren Beauftragten kostenlos zurückgenommen, um sie einer Verwertung bzw. Entsorgung zuzuführen.
Der Umkarton und alle Kartoninnenteile können zur Entsorgung dem Altpapier beigelegt werden.
Wichtige Sicherheitshinweise
Das Notebook ist zwar sehr robust, dennoch können Beschädigungen auftreten. Um dies zu verhindern, sollten Sie die folgenden Hinweise beachten:
- Vermeiden Sie starke Erschütterungen des Notebooks.
- Halten Sie es von großer Hitze fern (Heizkörper, direkte Sonnenstrahlung).
- Schützen Sie das Notebook vor elektromagnetischen Interferenzen. Sie vermeiden hierdurch auch mögliche Datenverluste.
- Setzen Sie es keiner Feuchtigkeit aus. Es handelt sich um ein elektrisches Gerät!
- Achten Sie auf die korrekte Stromversorgung.
- Das verwendete Netzteil muss zugelassen sein.
Das Netzteil benötigt eine schwankungs- und unterbrechungsfreie Stromversorgung. Bei Fragen wenden Sie sich an Ihr lokales Stromversorgungsunternehmen.
Das Netzteil muss mit einem geerdeten Stecker ausgestattet sein.
Ziehen Sie beim Trennen der Stromversorgung keines falls am Kabel, sondern nur am Stecker.
Trennen Sie die externe Stromversorgung (Netzteil oder Autoadapter), bevor Sie den Computer reinigen.
- Hinweise zur Verwendung der Akkus
Verwenden Sie ausschließlich für diesen Computer vorgesehene Akkus.
Laden Sie die Akkus über das Notebook auf.
Versuchen Sie nicht, defekte Akkus eigenständig zu reparieren. Lassen Sie eine Reparatur von Ihrem Fachhändler oder qualifiziertem Fachpersonal durchführen. Bewahren Sie beschädigte Akkus kindersicher auf, und entsorgen Sie sie schnellstmöglich. Gehen Sie hierbei behutsam vor. Akkus können explodieren, wenn sie Feuer ausgesetzt oder unsachgemäß gehandhabt bzw. entsorgt werden.
Das von Ihnen erworbene Gerät ist mit einem Akku ausgestattet. Der Akku ist wiederverwertbar. Es ist nicht gestattet, den Akku im normalen Hausmüll zu entsorgen. Bei Fragen zur sachgerechten Entsorgung wenden Sie sich an die Müllabfuhr.
• Hinweis zur Systemuhr-Batterie
Vorsicht: Bei unsachgemäßem Austausch der Batterie besteht Explosionsgefahr. Ersetzen Sie die Batterie nur durch eine vom Hersteller empfohlene Batterie bzw. durch eine Batterie gleicher Bauart. Entsorgen Sie die Batterie gemäß den Anweisungen des Herstellers.
- Wartung
Warten Sie Ihren Computer nicht eigenständig! Sie könnten Ihre Garantierechte einbüßen und setzen sich und das Gerät der Gefahr eines elektrischen Schlags aus. Bei Wartungsbedarf wenden Sie sich an qualifiziertes Fachpersonal. Trennen Sie den Computer von der Netzversorgung.
Bei folgenden Problemen wenden Sie sich an qualifiziertes Fachpersonal:
- Netzteil oder Netzkabel ist beschädigt bzw. ausgefranst.
- Flüssigkeit ist in den Computer eingedrungen.
- Der Computer funktioniert trotz sachgemäßer Bedie -nung nicht ordnungsgemäß.
- Der Computer wurde fallengelassen oder beschädigt.
- Reinigung
Wenden Sie keinen Reiniger direkt auf dem Computer an. Benutzen Sie nur ein weiches sauberes Tuch. Verwenden Sie keine flüchtigen (Petroleumdistillate) oder scheuernden Reiniger.
Wireless LAN
(drahtloses Netzwerk - kurz WLAN)
In Ihrem Notebook ist möglicherweise ein Wireless-LAN-Modul vom Typ „IntePro Wireless Mini PCI“ eingebaut (optionale Ausstattungsvariante). Ein solches Modul ermöglicht es Ihnen, ein auf Funk basierendes Netzwerk aufzubauen, bzw. sich mit einem vorhandenen Funknetzwerk zu verbinden. Es arbeitet mit dem IEEE802.11b+g Standard.
Mit WLAN-Technologien können Benutzer drahtlose Verbindungen innerhalb eines lokalen Bereichs herstellen (z.B. in einem Firmen- oder Campusgebäude oder einem öffentlichen Gebäude, z.B. einem Flughafen). Verwendet werden können WLANs in nur temporär ge - nutzten Büros, an Standorten, an denen umfangreiche Kabelinstallationen nicht möglich sind, oder zur Erweiterung eines vorhandenen LANs, so dass Benutzer an verschiedenen Standorten in einem Gebäude zu unterschiedlichen Zeiten arbeiten können.
Für den Betrieb von WLANs gibt es zwei unterschiedliche Methoden.
Bei fest installierten WLANs stellen drahtlose Stationen (Geräte mit Funknetzwerkkarten oder externen Modems) Verbindungen mit drahtlosen Zugriffspunkten her, die Brücken zwischen den Stationen und dem vorhandenen Netzwerkbackbone bilden. Bei Peer-to-Peer (ad hoc) WLANs können mehrere Benutzer ohne die Verwendung von Zugriffspunkten innerhalb eines begrenzten Bereichs, z.B. einem Konferenzraum, ein temporäres Netzwerk bilden, wenn kein Zugriff auf Netzwerkressourcen erforderlich ist.
1997 bestätigte das IEEE den Standard 802.11 für WLANs, der eine Datenübertragungsrate von 1 bis 2 Mbit/s (Megabit pro Sekunde) festlegt. Unter 802.11b+g, dem neuen gültigen Standard, beträgt die maximale Datenübertragungsrate 54 Mbit/s über ein Frequenzband von 2,4 GHz (Gigahertz).
Zusätzliche Sicherheitshinweise für Geräte mit Wireless LAN
Falls in Ihrem Notebook ein Wireless-LAN-Modul integriert ist, müssen Sie beim Umgang mit Ihrem Notebook folgende Sicherheitshinweise unbedingt beachten:
- Schalten Sie das Notebook aus, wenn Sie sich in einem Flugzeug befinden oder mit dem Auto fahren.
- Wenn Sie sich in einem Krankenhaus, einem Operationssaal oder in der Nähe eines medizinischen Elektroniksystems befinden, schalten Sie die Funkkomponente am Notebook aus! Die übertragenen Funkwellen können die medizinischen Geräte in ihrer Funktion beeinträchtigen.
- Halten Sie das Notebook mindestens 20 cm von einem Herzschrittmacher fern, da sonst die ordnungsgemäßen Funktionen des Herzschrittmachers durch Funkwellen beeinträchtigt werden können.
- Die übertragenen Funkwellen können Störgeräusche in Hörgeräten verursachen.
- Bringen Sie das Notebook nicht mit eingeschalteter Funkkomponente in die Nähe entflammbarer Gase oder in eine explosionsgefährdete Umgebung (z.B. Lackiererei), da die übertragenen Funkwellen eine Explosion oder ein Feuer auslösen können.
- Die Reichweite der Funkverbindung ist abhängig von Umwelt- und Umgebungsbedingungen.
- Bei Datenverkehr über eine drahtlose Verbindung ist es auch unberechtigten Dritten möglich, Daten zu empfangen.
Die MAXDATA Computer AG ist nicht für Funk- oder Fernsehstörungen verantwortlich, die durch unerlaubte Änderungen an diesem Gerät verursacht wurden. MAXDATA übernimmt ferner keine Verantwortung für den Ersatz bzw. den Austausch von Anschlussleitungen und Geräten, die nicht von der MAXDATA Computer AG angegeben wurden. Für die Behebung von Störungen, die durch eine derartige unerlaubte Änderung hervorgerufen wurden, und für den Ersatz bzw. den Austausch der Geräte ist allein der Benutzer verantwortlich.
CE-Kennzeichnung für Geräte mit Wireless LAN
CE!
Dieses Gerät erfüllt in der ausgelieferten Ausführung die Anforderungen der Richtlinie 1999/5/EG des Europäischen Parlamentes und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung der Konformität.
Dieses Notebook darf in Belgien, Dänemark, Deutschland, Finnland, Frankreich, Griechenland, Großbritannien, Irland, Italien, Luxemburg, Niederlanden, Österreich, Portugal, Schweden, Schweiz, Spanien, Island, Liechtenstein und Norwegen verwendet werden.
Aktuelle Information über eventuelle Einschränkungen im Betrieb finden Sie bei der entsprechenden Behörde des jeweiligen Landes. Wenn Ihr Land nicht in der Aufzählung dabei ist, dann wenden Sie sich bitte an die entsprechende Aufsichtsbehörde, ob die Nutzung dieses Produkts in Ihrem Land erlaubt ist.
Belgien – www.bipt.be
Dänemark – www.tst.dk
Deutschland – www.regtp.de
Finnland – www.ficora.fi
Frankreich – www.art-telecom.fr
Griechenland – www.eett.gr
England – www.oftel.gov.uk
Irland – www.comreg.ie
Italien – www.agcom.it
Luxembourg – www.etat.lu/ILT
Niederlande – www.opta.nl
Österreich – www.rtr.at
Portugal – www.urt.gov.pt
Schweden – www.pts.se
Schweiz – www.bakom.ch
Spanien – www.cmt.es
Island – www.pta.is
Liechtenstein – www.ak.li
Norwegen – www.npt.no
Einschränkungen
Frankreich
Eingeschränkter Frequenzbereich: nur die Kanäle 10 bis 11 (2457 MHz beziehungsweise 2462 MHz) dürfen in Frankreich verwendet werden. Es ist untersagt, das Gerät außerhalb geschlossener Räume zu verwenden.
Info: www.art-telecom.fr
Italien
Eine ministerielle Genehmigung ist auch für den Gebrauch im Innenbereich notwendig. Setzen Sie sich wegen der diesbezüglichen Verfahrensweise mit dem Verkäufer in Verbindung. Es ist untersagt, das Gerät außerhalb geschlossener Räume zu verwenden.
Info: www.agcom.it
Niederlande
Für den Gebrauch im Freien ist eine Lizenz vorgeschrieben. Setzen Sie sich wegen derdiesbezüglichen Verfahrensweise mit dem Verkäufer in Verbindung.
Info: www.opta.nl
Funkfrequenzen für Geräte mit Wireless LAN
Die folgende Information entspricht dem Stand Januar 2002. Aktuelle Informationen finden Sie bei der entsprechenden Behörde Ihres Landes (z.B. www.regtp.de).
FREQUENZEN
Funknetzwerkkarten und -adapter sind gemäß dem IEEE-Standard 802.11b+g für den Betrieb im ISM-Frequenzband (Industrial, Scientific, Medical) zwischen 2.4 und 2.4835 GHz vorgesehen. Weil jeder der 11 verwendbaren Funkkanäle durch das DSSS-Verfahren (Direct Sequence Spread Spectrum) eine Breite von 22 MHz beansprucht, stehen maximal drei voneinander unabhängige Kanäle (z.B. 3, 8 und 11) zur Verfügung. In der folgenden Tabelle finden Sie die in Ihrem Land zulässigen Kanäle:
| Kanal M | MHz Europa, R&TTE Frankreich, R&TTE | |
| 1 2412 | X | |
| 2 2417 | X | |
| 3 2422 | X | |
| 4 2427 | X | |
| 5 2432 | X | |
| 6 2437 | X | |
| 7 2442 | X | |
| 8 2447 | X | |
| 9 2452 | X | |
| 10 2457 | X X | |
| 11 2462 | X X | |
Gesetzliche Bestimmungen – Ausschlussklauseln AUSSCHLUSSKLAUSELN FÜR GERÄTE MIT WIRELESS LAN
Die Installation und der Einsatz eines Wireless LAN-Geräts darf nur in Übereinstimmung mit den Anweisungen, die in der Benutzerdokumentation enthalten sind, erfolgen. Die Benutzerdokumentation ist im Lieferumfang des Produkts enthalten. Alle an diesem Gerät vorgenommenen Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt sind, können die Berechtigung des Benutzers für den Betrieb des Geräts außer Kraft setzen. Der Hersteller haftet nicht für Funkstörungen beim Radio- und Fernsehempfang, die auf nicht autorisierte Veränderungen des Geräts bzw. den Austausch oder die Anbringung von Kabeln und Zubehör zurückzuführen sind, wenn diese nicht den Herstellerempfehlungen entsprechen. Es liegt in der Verantwortung des Benutzers, alle auftretenden Störungen zu beheben, die aus den genannten nicht autorisierten Veränderungen, dem Austausch oder der Anbringung von Bauteilen resultieren. Der Hersteller sowie dessen autorisierte Fach- und Großhändler sind nicht haftbar für Schäden oder Verstöße gegen gesetzliche Verordnungen, die sich aus der Verletzung dieser Richtlinien ergeben.
Lieferumfang
Bevor Sie mit der Installation Ihres Notebooks beginnen, sollten Sie sich vergewissern, dass alle Teile vorhanden sind.
Sollte etwas vom hier aufgeführten Lieferumfang bei Ihrem Computerpaket fehlen, so wenden Sie sich bitte umgehend an Ihren Fachhändler.
- Notebook
- Akku
- Utility CD
- Netzteil
- Netzkabel
- Handbuch
• DVD-Combo-Laufwerk oder DVD+/-RW-Laufwerk (eingebaut) - Modemkabel
Falls Sie das Gerät zur Reparatur oder zum Aufrüsten einschicken müssen, sollten Sie die Originalverpackung verwenden. Bewahren Sie deshalb die Verpackung gut auf.

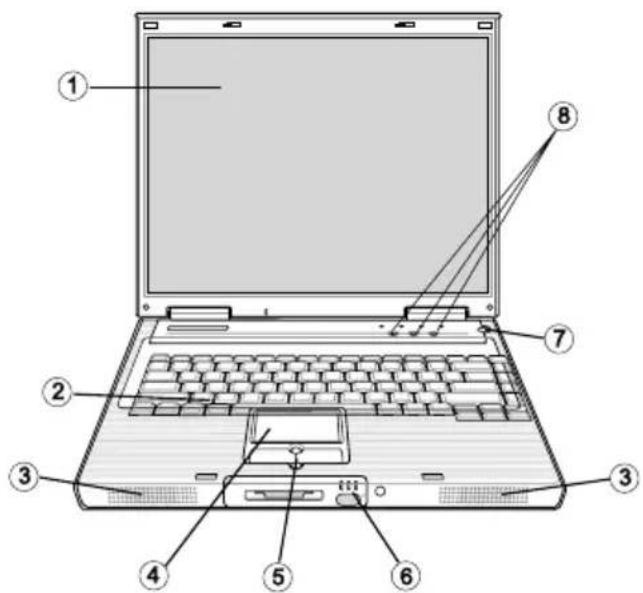

Die Vorbereitung
Vor der ersten Inbetriebnahme sollten Sie sich mit den einzelnen Komponenten Ihres Systems vertraut machen.

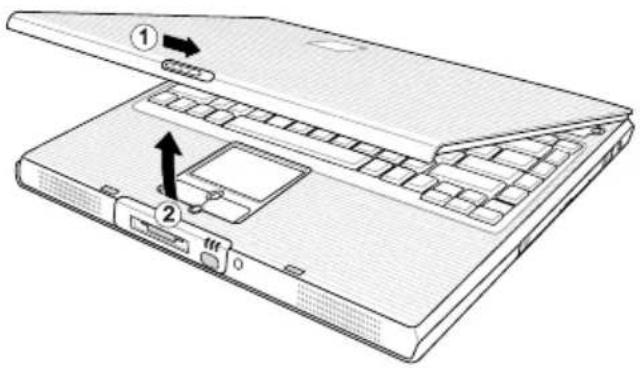

Schieben Sie die Entriegelung (1) nach rechts und klappen Sie das Display (2) auf.
(1) Entriegelung
(2) Display aufklappen
Im Lieferumfang des Notebooks ist der Akku enthalten. Dieser Akku ist nur teilgeladen. Beachten Sie, dass die Ladezeiten des Akkus im ausgeschalteten Zustand drei Stunden, bei eingeschaltetem Gerät vier Stunden betragen!
Es ist unbedingt erforderlich, dass der Akku bei der ersten Inbetriebnahme vollständig geladen wird! Trennen Sie das Notebook nicht vom Netzteil, bis dies geschehen ist.

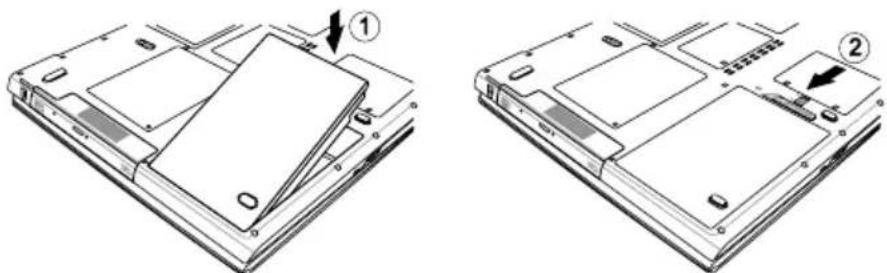

(1) Setzen Sie den Akku in Pfeilrichtung in den Akkuschacht Drücken Sie leicht auf den Akku, bis er hörbar einrastet.
(2) Arretieren Sie den Akku mit der Verriegelung. Der Akku kann nun geladen werden.

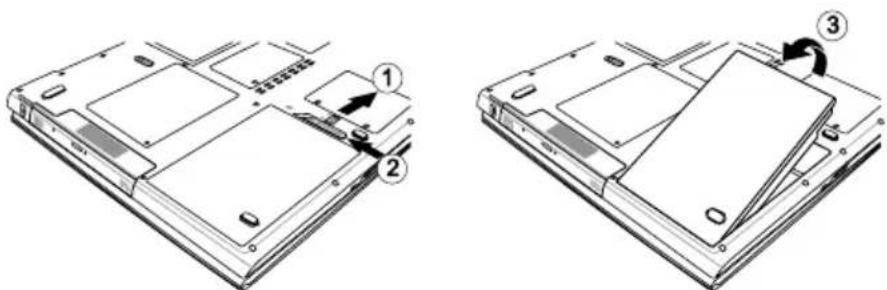

Entnehmen des Akkus
Schieben Sie die Entriegelung (1) nach hinten und (2) nach innen. Der Akku rastet aus.
Schieben Sie den Akku aus der Halterung und heben ihn nach oben (3) aus dem Akkuschacht.
Das Notebook kann jetzt nur mit dem Netzteil betrieben werden!

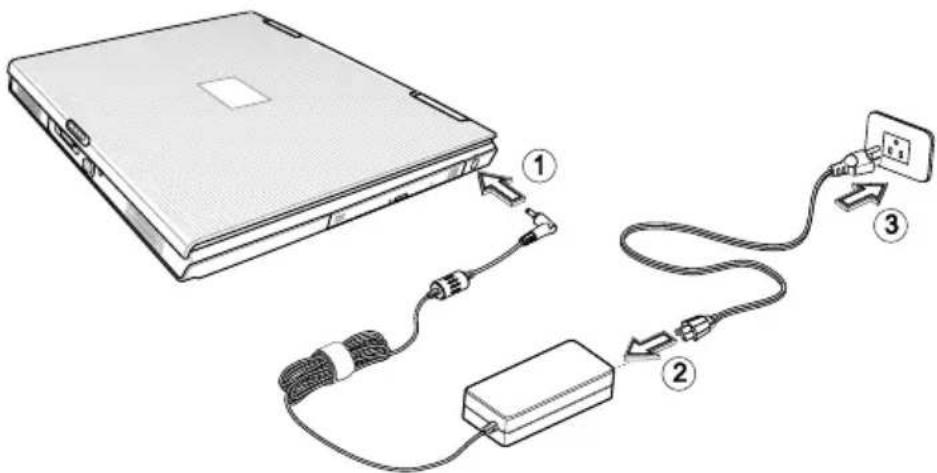

Stromversorgung
Das Notebook ist mit einem Netzkabel sowie einem universalen, selbstanpassenden Netzteil ausgestattet. Das Netzteil kann mit einer beliebigen konstanten Spannung zwischen 100 und 240 Volt betrieben werden.
So verwenden Sie das Netzteil:
- Verbinden Sie das Netzteil mit dem DC IN-Anschluss auf der Computerseite.
- Verbinden Sie das Netzkabel mit dem Netzteil.
- Verbinden Sie das Netzkabel mit einer Steckdose.
Das Notebook kann wahlweise über Akku- oder Netzstrom betrieben werden.
Der Erstbetrieb findet mit dem Netzteil statt. Verwenden Sie nur das mitgelieferte Netzteil. Ein falsches Netzteil kann zu Beschädigungen des Computers führen.
Das Netzteil enthält keine zu wartenden Teile.
NETZTEIL AUF KEINEN FALL ÖFFNEN!
LEBENSGEFAHR!

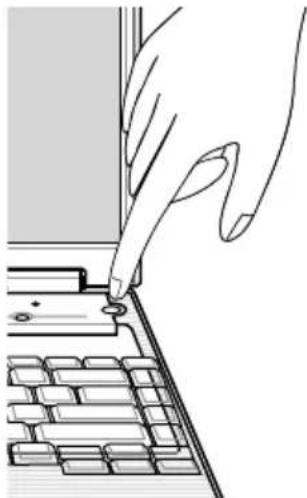

Einschalten des Computers
Die Vorbereitungen sind somit abgeschlossen. Betätigen Sie jetzt die Ein-/Aus-Taste, um das Notebook einzuschalten.
Tipp:
Bei einem Programm- oder Systemabsturz betätigen Sie die Tasten:
„Strg + Alt + Entf“ Hiermit wird im günstigsten Fall nur der abgestürzte Task beendet, bzw. der Computer neu gestartet (Warmstart). Sollte dies nicht funktionieren, betätigen Sie die Ein-/Aus-Taste länger als vier Sekunden – der Computer wird ausgeschaltet. Nun können Sie ihn wieder normal starten (Kaltstart).
Bitte beachten Sie, dass Sie den Computer bei Microsoft® Windows®-Systemen immer folgendermaßen ausschalten müssen:
Schaltfläche „Start“-anklicken
„Beenden“ bzw. „Herunterfahren“ auswählen
„OK“ anklicken.
Dies vermeidet Festplatten- bzw Betriebs-system-Probleme.
Bei eingeschaltetem Computer kann die Ein-/Aus-Taste in Abhängigkeit der Energieeinstellungen mehrere Funktionen erfüllen.
Wenn Sie die Taste erneut betätigen, wird in der Standard - einstellung der Computer ausgeschaltet.
Nach dem ersten Einschalten wird das Betriebssystem installiert. Befolgen Sie bitte die entsprechenden Anweisungen auf dem Bildschirm.
Nach Installation und Neustart ist der Computer einsatzbereit.
Sie können in den Grafik-Grundfunktionen die Auflösung, die Farbtiefe und das Erscheinungsbild des Desktops ändern. Nähere Informationen hierzu finden Sie in den Installations-hinweisen.
Powermanagement
Ihr System ist mit dem ACPI-Stromsparsystem kompatibel.
Die Grundeinstellungen des Powermanagements finden Sie bei Microsoft®-Systemsen unter:
Hier können Sie das Verhalten bei verschiedenen Akkuladezuständen individuell einstellen.
Standby: – geringer Stromverbrauch –
Das Display wird dunkel geschaltet und die Festplatte bleibt stehen. Die Betriebsanzeige blinkt. Durch Betätigen der Ein-/Aus-Taste kehrt der Computer wieder in den normalen Betriebszustand zurück. Benutzer müssen sich wieder anmelden.
Ruhezustand: – ohne Netzteil kein Stromverbrauch –
Der momentane Betriebszustand wird auf der Festplatte gespeichert, der Computer wird ausgeschaltet. Alle offenen Dokumente bzw. Anwendungen stehen nach dem Einschalten wieder unverändert zur Verfügung.
Durch Ausschalten des Notebooks und Trennung vom Netz (ziehen des Netzsteckers des Netzteils) kann jeglicher Energieverbrauch verhindert werden.
- Hinweis zur PC-Karte:
Entnehmen Sie niemals eine PC-Karte, während sich das System im Save-to-Disk-Modus befindet. Dadurch wird der Steckplatz deaktiviert und durch eine veränderte Systemkonfiguration könnten beim nächsten Hochfahren des Computers Probleme auftreten.
Systemüberblick
Linke Seite
(2) IEEE 1394-Anschluss
(3) PC-Karten-Steckplatz
(4) PC-Karten-Entriegelung
(5) Line In-Anschluss
(6) Mikrofon-Anschluss
(7) Lautsprecher-/Kopfhörer-Anschluss
Rechte Seite
(2) CD-/Combo- oder DVD-ROM-Laufwerk
(3) Entriegelungstaste
(4) Notfall-Entriegelung (nur bei ausgeschaltetem Notebook)
(5) Anschluss für das Netzteil

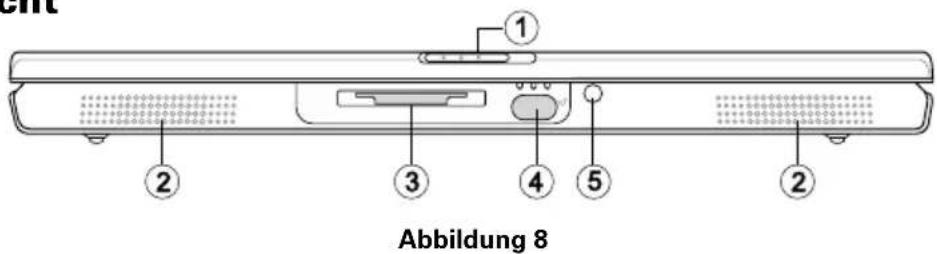

Frontansicht
(2) Lautsprecher
(3) Speicherkarten-Einschub
(4) Infrarotsender/-empfänger
(5) Drahtloses Netzwerk (WirelessLAN) ein/aus (optional, nur wenn WLAN-Modul integriert ist)

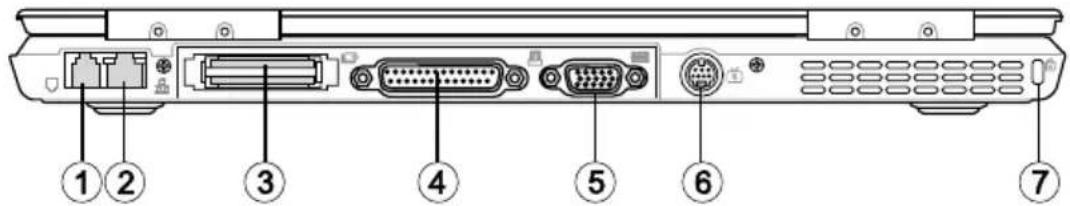

Rückansicht
Sämtliche Be- und Entlüftungsöffnungen müssen unter allen Umständen freigehalten werden. Bei Nichtbeachtung kann es zu einer Überhitzung des Gerätes kommen.
(1) Modemanschluss
(2) Netzwerkanschluss
(3) Portreplikator-Anschluss
(4) Druckeranschluss
(5) Anschluss für externen Monitor
(6) TV-Ausgang (S-Video)
(7) Kensington Lock-Diebstahlsicherung
Unterseite
Sämtliche Be- und Entlüftungsöffnungen müssen unter allen Umständen freigehalten werden. Bei Nichtbeachtung kann es zu einer Überhitzung des Gerätes kommen.
(1) Einbauschacht für optische Laufwerke
(2) Typenschild
(3) Akkuschacht
(4) Abdeckung des 2. Arbeitsspeichers
(5) Abdeckung der Mini-PCI-Karte
(6) Festplattenschacht
Erläuterung der LED-Anzeigen
(1) Betriebsanzeige
(2) Akku
(3) Drahtloses LAN
(4) Caps Lock
(5) Num Lock
(6) Scroll Lock
(7) Laufwerkszugriff
Tabelle 1
| Symbol Bedeutung | |
| I/O | Leuchtet, wenn der Rechner eingeschaltet ist.Blinkt im Stromsparmodus. |
| Leuchtet orange, wenn der Akku aufgeladen wird. Leuchtet grün, wenn der Akku vollständig aufgeladen ist. | |
| Leuchtet, wenn das Drahtlose LAN aktiviert ist. | |
| Leuchtet, wenn Caps Lock aktiviert ist. | |
| Leuchtet, wenn Num Lock aktiviert ist. | |
| Leuchtet, wenn Scroll Lock aktiviert ist. | |
| Leuchtet, wenn auf die Festplatte oder das optische Laufwerk zugegriffen wird. |
Hot Keys
(Kurztastenkombinationen mit besonderer Bedeutung)
Zum Aktivieren der Hot Keys halten Sie die Fn-Taste gedrückt und betätigen anschließend die gewünschte Zusatztaste. Für einige Funktionen kann es notwendig werden, die Quick Buttons zu installieren. Weitere Informationen hierzu auf der nächsten Seite.
Tabelle 2
| Tasten Bedeutung | |
| Fn + F1 Wechselt in den Stromsparmodus | |
| Fn + F2 Schaltet das drahtlose Netzwerk (WLAN) ein/aus (optional) | |
| Fn + F3 Wechselt zwischen LCD-Display/Monitor/beides | |
| Fn + F4 Senkt die LCD Helligkeit | |
| Fn + F5 Erhöht die LCD Helligkeit | |
| Fn + F6 Schaltet den Lautsprecher ein/aus | |
| Fn + F7 Senkt die Lautstärke | |
| Fn + F8 Erhöht die Lautstärke | |
| Fn + F9 Wechselt zwischen Wiedergabe und Pause beim Microsoft ^ Windows ^ Media Player | |
| Fn + F10 Stoppt die Microsoft ^ Windows ^ Media Player-Wiedergabe | |
| Fn + F11 Wechselt zum vorherigen Titel (Media Player) | |
| Fn + F12 Wechselt zum nächsten Titel (Media Player) |

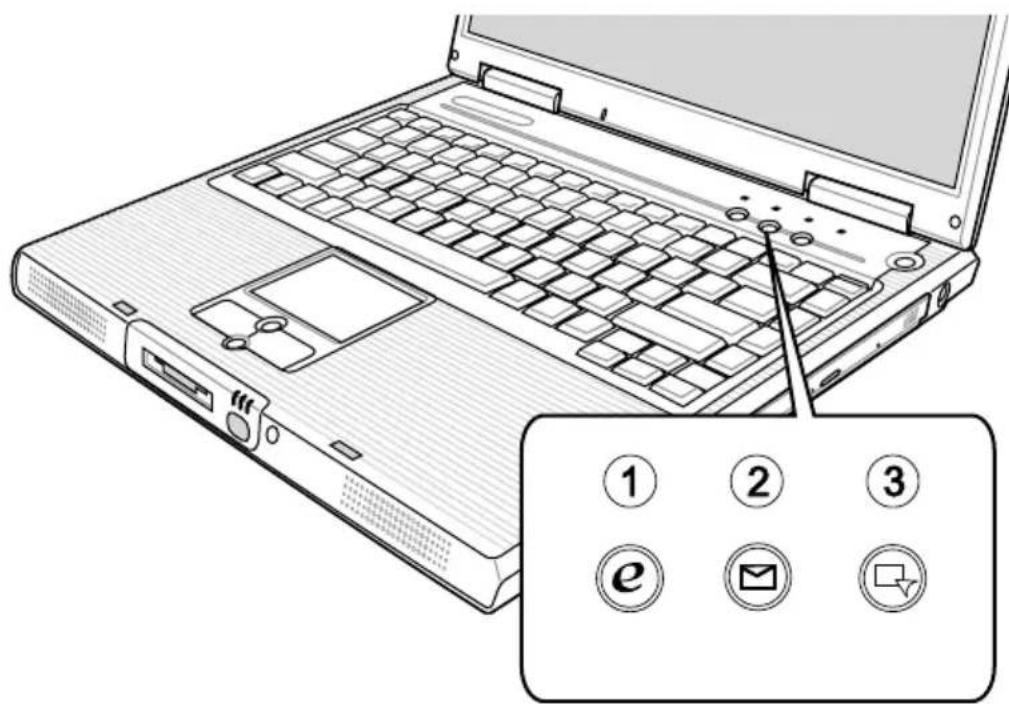

Die Quick Buttons (Schnellstarttasten)
Oberhalb der Tastatur befinden sich drei Quick Buttons (Schnellstarttasten). Diese können zur Aktivierung häufig verwendeter Anwendungen benutzt werden. Sollten die Tasten nicht belegt sein, finden Sie den Treiber zum Aktivieren auf der Utility CD. Folgen Sie hierzu den Anweisungen im Abschnitt „Installationshinweise“.
(1) Internet: startet den Internet Browser
(2) E-Mail: startet das Mail-Programm
(3) Frei programmierbar: über die Quick Button-Software frei belegbar
Die Tastatur
Die Tastatur Ihres Notebooks besitzt alle Funktionen einer normalen AT-kompatiblen Tastatur sowie einige Extras:
Schreibmaschine
Diese Tasten entsprechen denen einer Schreibmaschine.
Funktionstasten
In vielen Betriebssystemen (und Anwendungen) können über diese Tasten besondere Funktionen aufgerufen werden. Nähere Informationen hierzu finden Sie in den entsprechenden Handbüchern.
Sondertasten
Über diese Tasten (und Tastenkombinationen) werden manche Hardwarefunktionen ge steuert.


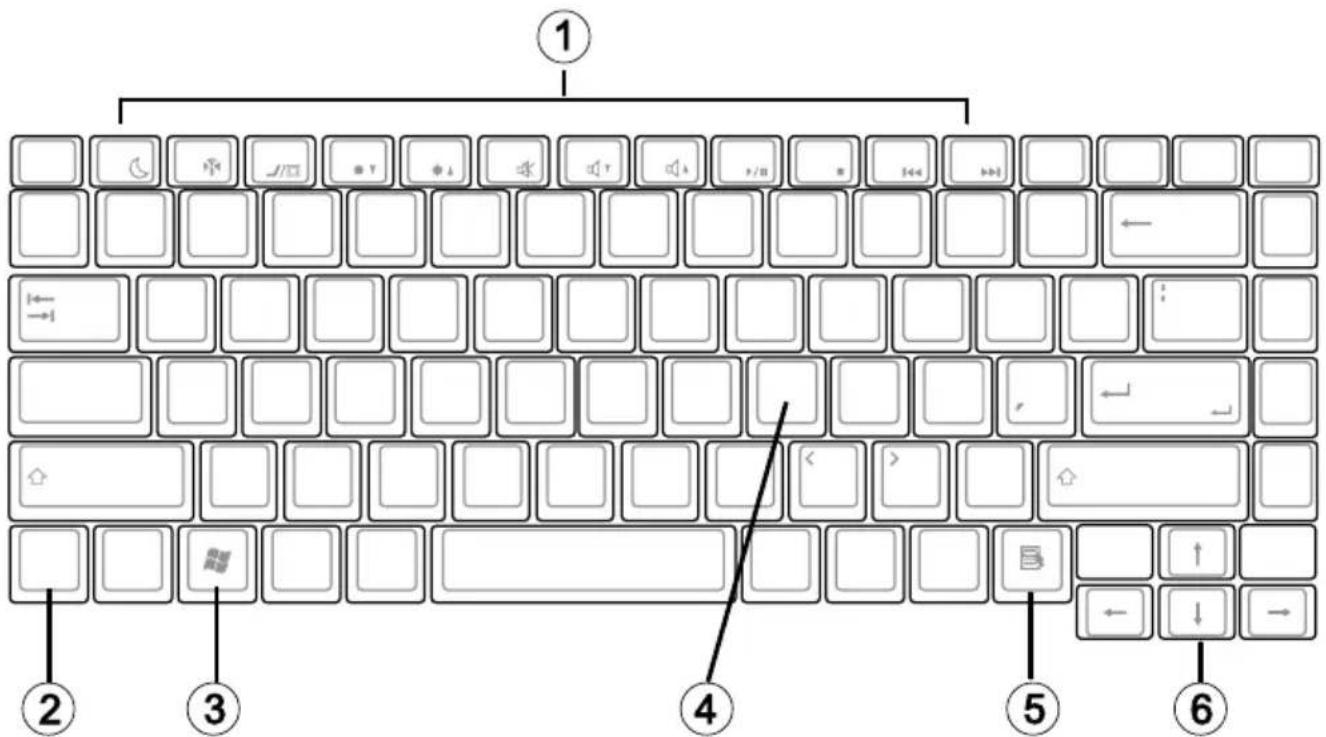

① ② ③ ④ ⑤ ⑥Abbildung 13
(1) Funktionstasten – Funktionen siehe Tabelle 2 – Hot Keys
(2) Fn-Taste
(3) Microsoft® Windows® -Taste
(4) Numerisches Tastenfeld (Drücken Sie Num Lock, um dieses Feld zu aktivieren)
(5) Microsoft® Windows®-Taste
(6) Pfeiltasten
Das TouchPad
Das System richtet das integrierte TouchPad automatisch ein. Sofern Sie Microsoft Windows® verwenden, müssen für die Grundfunktionen keine Treiber installiert werden. Möchten Sie die erweiterten Funktionen nutzen, finden Sie den Treiber zum Aktivieren auf der Utility CD. Bitte folgen Sie hierzu den Anweisungen im Abschnitt „Installationshinweise“.
(1) Sensorfeld
(2) Linke, Maus'-Taste
(3) Scrolltasten: funktionieren wie ein Mausrad
(4) Rechte „Maus’-Taste
Hinweis für Linkshänder: Die meisten Betriebssysteme gestatten eine Umbelegung der Maustasten.
Das TouchPad - Bedienung
(1) Auswählen
(2) Auswählen, Ziehen und loslassen (Drag & Drop)
(3) Doppelklicken – zum Ausführen/Öffnen von Dateien
(4) Scrollen
Halten Sie beim Gebrauch des Touchpad Ihre Finger und das Pad trocken und sauber. Das Touchpad reagiert auf Fingerbewegungen. Je leichter die Berührung, desto besser wird es reagieren. Feste Bewegungen werden keine Erhöhung der Genauigkeit erzielen.
Das CD-ROM/DVD-Laufwerk
Zum Einlegen einer CD betätigen Sie den Entriegelungsknopf auf der Vorderseite des Laufwerks.
Die CD wird mit dem Label nach oben auf die Spindel gelegt und mit leichtem Druck arre- tiert.
Drücken Sie den CD- Schlitten wieder zurück, bis er einrastet. Die CD kann nun gelesen werden.
Einige CDs sind mit einem Autostart versehen, d.h. Installationen oder auch Musik CDs werden automatisch nach dem Einlegen gestartet.

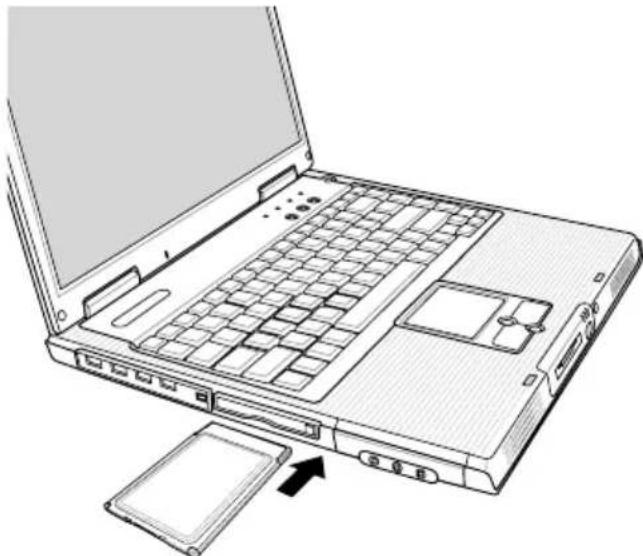

Der PC-Karten-Steckplatz
Der Computer ist mit einem PC-Karten-Steckplatz ausgeführt. Dies ist ein PCMCIA-Steckplatz Typ II (3,3 V / 5 V).
Zum Einsetzen einer PC-Karte schieben Sie diese in den Steckplatz, bis sie einrastet. Stellen Sie die gewünschten Verbindungen her (z.B. Netzwerk) Konsultieren Sie auch die Dokument - ation zu der entsprechenden Karte. Zum Entfernen drücken Sie auf die Eject-Taste neben dem Steckplatz. Diese springt heraus und wirft bei nochmaligem Druck die PC-Karte aus.
Der Speicherkarten-Steckplatz
Der Computer ist mit einem Kombi-Steckplatz ausgerüstet. Dieser Steckplatz ist in der Lage, Memory Sticks, SD- (Secure Digital), SM- (Smart Media) und MMC-Karten (MultimediaCard) aufzunehmen.
Die Karten werden mit der bedruckten Seite nach oben in den Slot gedrückt. Nachdem sie bis zum Anschlag eingedrückt ist, wird die Karte als zusätzliches Laufwerk erkannt. Anschließend können Sie auf die Daten zugreifen.
Zum Entfernen ziehen Sie die Karte heraus. Entfernen Sie die Karte nie, während Daten darauf geschrieben oder gelesen werden!
Das Daten-/Fax-Modem
Das System richtet das integrierte analoge Modem automatisch ein. Zum Benutzen der Modemfunktionen verbinden Sie die Modembuchse über das Telefonkabel mit einer analogen Telefonbuchse (kein ISDN).
Bestimmungsgemäßer Gebrauch: Das Modem kann an alle analogen Anschlüsse (TBR 21) innerhalb Europas angeschlossen werden.
Der Verwendungszweck ist ausschließlich Datenkommunikation vorbehalten.
Versuchen Sie nicht, das Modem mit einer ISDN-Telefonbuchse zu verbinden! Dies würde zu einer Zerstörung des Gerätes führen.

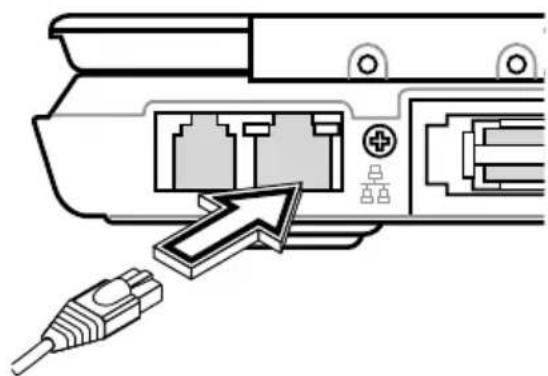

Der eingebaute Netzwerkadapter bietet die Möglichkeit, Ihren Computer mit einem 10/100 Mbit/s-Netzwerk bzw. DSL-Internet zu verbinden.
Die Verbindung erfolgt über ein Ethernet-Netzwerkkabel mit RJ-45-Steckern. Diese wer - den an den Computer und an einen vorhandenen Netzwerk-Hub bzw. eine DSL-Steckdose angeschlossen.
Verwechseln Sie auf keinen Fall den RJ-45-Stecker einer Netzwerkleitung mit einem ISDN-Stecker! Versuchen Sie NIE, den LAN-Adapter mit einer ISDN-Telefonbuchse zu verbinden! Dies würde zu einer Zerstörung des Gerätes führen.
Wiederherstellung der Treiber
Ihr System ist im Auslieferungszustand mit einem Preload versehen. Das heißt: Alle für das System notwendigen, bzw. benötigten Daten und Treiber sind auf der Festplatte enthalten. Für den Fall, dass Sie Ihre Festplatte gelöscht und/oder formatiert haben, sind auf der mitgelieferten Utility CD die benötigten Treiber gespeichert. Nach einer Neuinstallation des Betriebssystems (z.B. mit der Recovery CD) können Sie somit Ihr Notebook wieder in einen einsatzfähigen Zustand versetzen.
D
Die Utility CD
Die Utility CD startet nach dem Einlegen automatisch. Sollte dies nicht der Fall sein, starten Sie vom Arbeitsplatz, CD-Laufwerk die Datei utility.exe.
Im Abschnitt „Treiber“ wählen Sie die Treiber aus, die installiert werden sollen. Empfehlung: Alle aufgeführten Treiber von oben nach unten
Zusätzlich können Sie im Abschnitt „Utility“ die erweiterten Funktionen nach Wunsch nachinstallieren
Folgen Sie im Umgang mit der Utility CD den Anweisungen des Menüs.
Einstellung der Auflösung
Nach Installation der Grafiktreiber können Sie die Auflösung auf gewünschte Größe (z.B. 1024 x 768) einstellen.
Dies geschieht folgendermaßen:
Rechtsklick auf einem freien Bereich des Desktop
Im Fenster „Eigenschaften von Anzeige“ das Register „Einstellung“ wählen
Hier können Sie den Schieberegler auf die Ihnen angenehme Auflösung stellen.
Mit <Übernehmen> legen Sie die Auflösung fest.
Spezifikationen
Prozessor & Plattform
- Intel ^ Centrino ^TM Mobile Technologie
- Intel ^ Pentium ^ M Prozessor 1.3 GHz bis 2 GHz oder
- Intel ^ Celeron ^ M Prozessor bis 1.5 GHz
- Intel ^ PRO drahtlose Netzwerkverbindung 802.11b+g (optional)
- Intel ^® 855GM/GME-Chipsatz
Arbeitsspeicher
- Hauptspeicher erweiterbar bis zu 1 GB DDR SDRAM
(Hauptspeicher nur von qualifiziertem Fachpersonal erweitern lassen)
● Zwei PC2700 (DDR-333) SODIMM-Sockel
Display und Video
- 15,0-Zoll XGA-TFT-Anzeige, Unterstützte Auflösung: 1024x768 mit bis zu 16,7 Mio. Farben
- Intel ^ 855 Extreme Grafik-Controller – AGP 4X-Unterstützung
- Simultan LCD/externer Monitor
- Externer Monitor:
Unterstützung bis 1280 × 1024, 16,7 Mio. Farben, 85 Hz oder
1600 × 1200, 16,7 Mio Farben, 60 Hz
- S-Video Ausgang
Speicherkapazität
- Eine E- IDE Festplatte (2,5", 9,5mm)
- Ein internes DVD-Combo-Laufwerk oder DVD+/-RW
- Ein Speicherkarten-Steckplatz
Audio
- AC'97-kompatibler Stereo Sound mit 3D Sound-Effekten
- Eingebaute Stereolautsprecher
Modem
● High-speed 56 Kbit/s V.90/92 Fax/Daten-Softwaremodem (MDC)
LAN
- Fast Ethernet-Funktion für 10Base-T, 100Base-TX eingebaut
Intel ^® Centrino ^TM 802.11b+g drahtloses Netzwerk Mini-PCI-Modul
Eingabegeräte
- Microsoft ^ Windows ^ Tastatur mit 86-/87-/88- Tasten
- Ergonomisch angebrachtes Touchpad mit Scroll-Tasten
- Quick Buttons
Anschlüsse
- Ein 15- poliger VGA-Anschluss
- Ein Line-Out-/Kopfhöreranschluss
- Eine Mikrofoneingangsbuchse
- Ein Line-In-Anschluss
• Infrarot-Anschluss (FIR) - Vier USB-Anschlüsse (v2.0)
- Eine Standardtelefonbuchse (RJ-11)
- Ein Standardnetzwerkanschluss (RJ-45)
- Ein Gleichstromeingangs- Anschluss
- Ein IEEE1394 i.Link-Anschluss
- Ein Typ II PC-Karten-Steckplatz
- Ein Parallelanschluss (ECP)
- Ein Erweiterungsanschluss
Stromversorgung
● Hauptbatterie Li-Ion 4400 mAh, 65 Watt
- Wechselstrom-Adapter 100–240 V, AC 50–60 Hz, 65 W.
● Wiederaufladen System AUS : 3 Std. (95 %)
System EIN : 4 Std. (95 %)
- Voll unterstütztes ACPI Power Management, Stand-by, Suspend to Disk, Suspend to RAM
Betriebssystem
- Microsoft ^ Windows ^ 2000 / XP
Sonstige Daten
- Abmessungen: 280(T) × 334 (B) × 29,8 (H) mm
• Gewicht 2,78 kg (je nach Ausführung) - Betriebstemperatur: 5 bis 35 °C
- Betriebsfeuchtigkeit: 20 bis 80 % RH
- Lagertemperatur: -10 bis 65 °C
Fehlersuche und -behebung
Wenn bei der Arbeit mit Ihrem Computer ein Problem auftritt, versuchen Sie zuerst, den Fehler mit Hilfe der nachfolgenden Informationen zu beheben. Wenn sich das Problem damit nicht lösen lässt, erhalten Sie im erweiterten Servicehandbuch (auf der Gerätetreiber & Hilfsprogramme- CD- ROM) weitere Hinweise. Besteht das Problem weiterhin, schalten Sie zunächst das System für einige Minuten aus und fahren Sie es anschließend wieder hoch. Alle ungesicherten Daten gehen zwar verloren, aber möglicherweise funktioniert das System wieder. Wenden Sie sich anschließend an Ihren Händler oder Kundendienstbeauftragten.
Trotz Betätigen der Ein-/Aus-Taste bleibt der Computer ausgeschaltet.
Mögliches Problem:
- Der Akku fehlt oder ist fehlerhaft installiert.
Hinweis:
• Die Betriebsanzeige leuchtet nicht auf.
Problembehebung:
- Stellen Sie sicher, dass sich der Akku im Akkufach befindet und ordnungsgemäß eingelegt ist.
- Vergewissern Sie sich, dass die Akkukontakte direkt anliegen.
- Verbinden Sie das Notebook mit dem Netzteil, damit der Akku (falls vorhanden) aufgeladen wird.
Mögliches Problem:
• Niedriger Akkuladestand.
Hinweis:
• Die Akkuanzeige blinkt.
Problembehebung:
- Betreiben Sie den Computer über das Netzteil. Wenn das System nicht sofort hoch-fährt, schalten Sie den Computer aus und führen Sie anschließend einen Neustart durch.
Die Bildschirmanzeige funktioniert nicht.
Mögliches Problem:
- Der Energiesparmodus ist aktiviert.
Hinweis:
• Die Suspend-Anzeige leuchtet.
Problembehebung:
- Betätigen Sie die Ein-/Aus-Taste.
Mögliches Problem:
- Der Bildschirm ist nicht korrekt justiert.
Problembehebung:
- Drücken Sie die Leertaste, eventuell mehrfach.
- Ist ein externer Monitor angeschlossen, schalten Sie diesen ein.
Mögliches Problem:
- Im System ist ein anderer als der vorhandene Bildschirmtyp eingestellt.
Problembehebung:
- Drücken Sie die Tastenkombination Fn + F3.
- Ist ein externer Monitor angeschlossen, verbinden Sie diesen mit einer Stromquelle, und schalten Sie ihn ein. Überprüfen Sie ebenfalls die Einstellungen für Helligkeit und Kontrast.
Das System arbeitet nicht weiter.
Mögliches Problem:
- Eine Energiesparfunktion wurde ausgelöst.
Hinweis:
• Der Bildschirm schaltet sich aus.
Problembehebung:
- Drücken Sie eine Taste, oder drücken Sie die Ein-/Aus-Taste, falls alle Statusanzeigen erloschen sind.
Mögliches Problem:
- Ein Softwarefehler hat einen Systemabsturz verursacht.
Problembehebung:
- Im Handbuch des Betriebssystems erhalten Sie weitere Hinweise.
- Lässt sich das Problem nicht beheben, führen Sie einen Systemneustart durch. Da - durch gehen jedoch alle ungespeicherten Daten verloren! Funktioniert auch dies nicht, schalten Sie den Computer kurz aus und anschließend wieder ein.
Bei jedem Systemstart wird ein Selbsttest (POST) durchgeführt. Tritt ein Fehler auf, erscheint eine Fehler meldung, die das Problem kurz beschreibt.
Index
A
ACPI-Stromsparsystem 25
Akku 11, 19, 22, 23, 27, 29, 43
Akkuschacht 22
Auflösung 24, 37, 39
Autoadapter 11
B
Beschädigungen 11, 23
Betriebsanzeige 25, 29, 43
Betriebszustand 25
D
Daten-/Fax-Modem 36
Desktop 24
Display 21, 25, 27, 30, 39
Drahtloses Netzwerk 30
Druckeranschluss ......28
E
Ein-/Aus-Taste 24, 25, 43, 44
Einschalten 24, 25
Energieeinstellungen 24
Energieverbrauch ....25
Entriegelung 21, 22, 27
Erscheinungsbild 24
Erschütterungen ....11
Erstbetrieb 23
Externer Monitor 28
F
Fachhändler 7, 9, 11, 19
Fachpersonal 11, 12, 39
Farbtiefe 24
Feuchtigkeit 11
Flüssigkeit 12
Fn-Taste 32
Funkkomponente 14
Funknetzwerk 13
Funktionstasten 32
Funkwellen 14
G
Garantie 8
H
Hausmüll 9,11
Hot Keys 30, 32
|
IEEE 1394 27
Infrarotsender/-empfänger 27
ISDN-Stecker 36
K
Kaltstart 24
Kopfhörer-Anschluss 27
L
Ladezeiten 22
LAN-Anschluss 36
Lautsprecher .....21, 27, 30
Lautsprecher-Anschluss 27
LCD-Display 21,30
Lieferumfang 18, 19, 22
Line In-Anschluss 27
M
Mikrofon 27
Modem 36, 39
Modemanschluss 28
Müllabfuhr 11
N
Netzkabel 12, 19, 23
Netzteil ..... 11, 12, 19, 22, 23, 25, 27, 43
Netzversorgung 12
Netzwerkadapter 36
Netzwerkanschluss 28
Neustart 24, 43
Notfall-Entriegelung 27
0
Originalverpackung 19
P
PC-Karte 25,35
PC-Karten-Steckplatz 27,35
PCMCIA-Steckplatz 35
Pfeiltasten 32
Portreplikator-Anschluss 28
Powermanagement 25
Q
Reinigung 12
Ruhezustand 25
S
S-Video 28,39
Schnellstarttasten 31
Schreibmaschine 32
Scroll Pad 21
Sondertasten 32
Sonnenstrahlung 11
Spannung 23
Speicherkarten-Einschub 27
Speicherkarten-Steckplatz 35, 39
Standby 25
Status-LEDs 21
Strg + Alt + Entf 24
Stromversorgung 11, 23, 40
Systemabsturz 24, 44
Systemkonfiguration 25
T
Tastatur 21, 31, 32
Tasten 21, 24, 30, 31, 32, 40
TouchPad 21,33
TV-Ausgang 28
W
Warmstart 24
Wireless-LAN 13, 14
WLAN 13,27,30
