GEBRUIKSAANWIJZING GHB 760 ATIKA

Oorspronkelijke Bedieningshandleiding – Veiligheidsinstrueties

Reserveonderdelen

U mag het apparaat Niet gebruiken voordat u deze gebruksaanwijzing heeft gelezen, alle voorschriften hebigt opgevolgd en het apparaat als voorgeschreveneft gemonteerd!

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

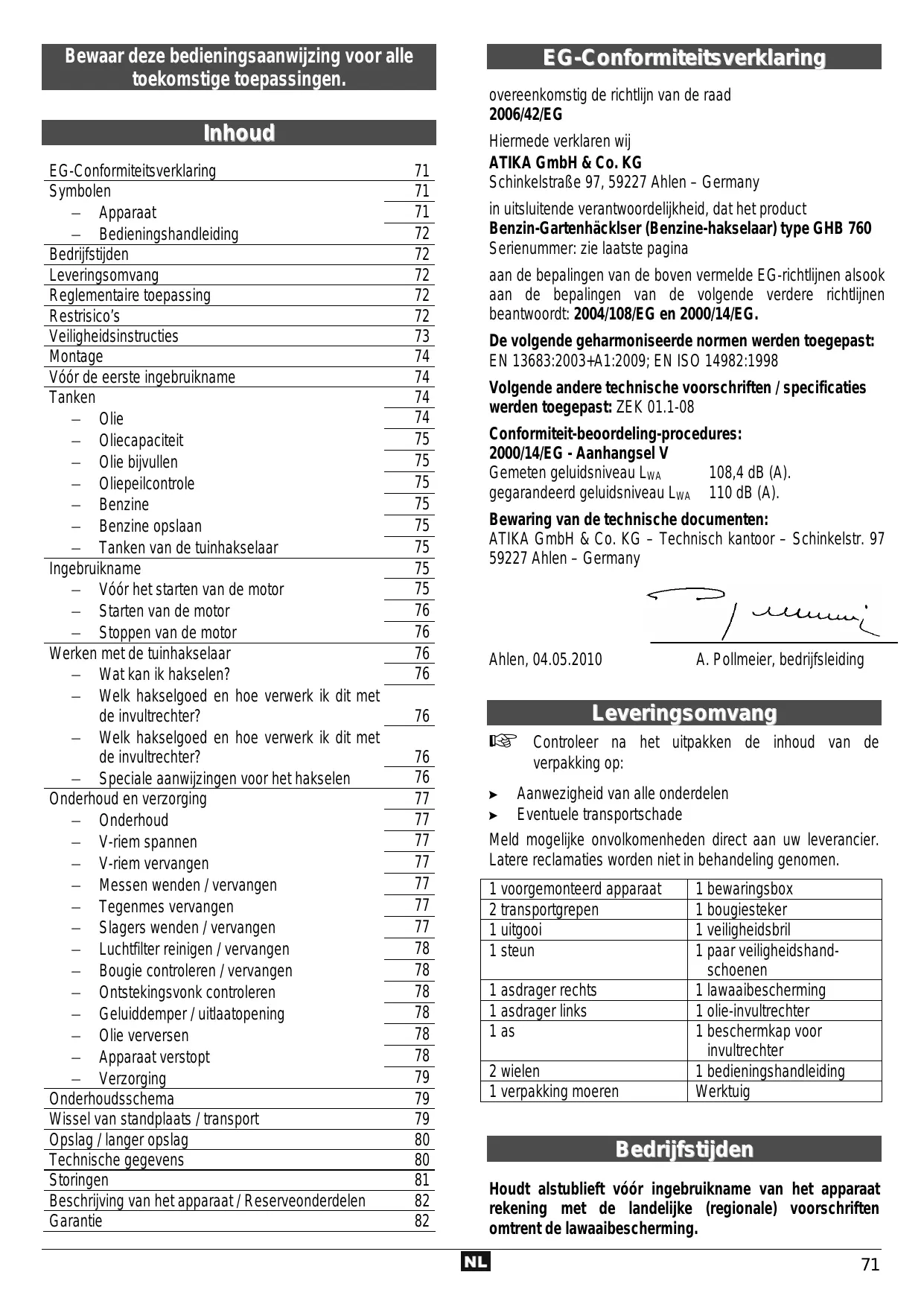

Inhoud

EG-Conformiteitsverklaring	71
Symbolen	71
Apparaat	71
Bedieningshandleiding	72
Bedrijftstijden	72
Leveringsomvang	72
Reglementaire toepassing	72
Restrisico's	72
Veiligheidsinstructies	73
Montage	74
Vóor de eerste ingebruikname	74
Tanken	74
Olie	74
Oliecapaciteit	75
Olie bijvullen	75
Oliepeilcontrole	75
Benzine	75
Benzine opslaan	75
Tanken van de tuinhakselaar	75
Ingebruikname	75
Vóor het starten van de motor	75
Starten van de motor	76
Stoppen van de motor	76
Werken met de tuinhakselaar	76
Wat kan ik hakselen?	76
Welk hakselgoed en hoe verwerk ik dit met de invultrechter?	76
Welk hakselgoed en hoe verwerk ik dit met de invultrechter?	76
Speciale aanwijzingen voor het hakselen	76
Onderhoud en verzorging	77
Onderhoud	77
V-riem spannen	77
V-riem verrangen	77
Messen wenden / verrangen	77
Tegenmes verrangen	77
Slagers wenden / verrangen	77
Luchtfilter reinigen / verrangen	78
Bougie controleren / verrangen	78
Ontstekingsvork controlleren	78
Geluiddemper / uitlaatopening	78
Olie verversen	78
Apparaat verstopt	78
Verzorging	79
Onderhoudsschema	79
Wissel van standplaats / transport	79
Opslag / langer opslag	80
Technische gegevens	80
Storingen	81
Beschrijving van het apparaat / Reserveonderdelen	82
Garantie	82

EG-Conformiteitsverklaring

overeenkomstig de richtlijn van de raad 2006/42/EG

Hiermede verklaren wij

ATIKA GmbH & Co. KG

in uitsluitende verantwoordelijkheid, dat het product

Benzin-Gartenhäcklser (Benzine-hakselaar) type GHB 760

Serienummer: zie laatste pagina

aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt: 2004/108/EG en 2000/14/EG.

De volgende geharmoniseerde normen werden toegepast: EN 13683:2003+A1:2009; EN ISO 14982:1998

Volgende andere technische voorschriften / specificaties werden toegepast: ZEK 01.1-08

Conformiteit-beoordeling-procedures: 2000/14/EG - Aanhangsel V

Gemeten geluidsniveau LwA 108,4 dB (A).
gegarandeerd geluidsniveau LwA 110 dB (A).

Bewaring van de technische documenten:

A. Pollmeier, bedrijfsleiding

Leveringsomvang

Controleer na het uilpakken de inhoud van de verpakking op:

Aanwezigheid van alle onderdelen
Eventuele transportschade

Meld möglichke onvolkomenheden direct aan uw leverancier. Latere reclamaties worden nicht in behandeling genomen.

1 voorgemonteerd apparatusat	1 bewaringsbox
2 transportgrepen	1 bougiesteker
1 uitgooi	1 verilgheidsbril
1 steun	1aar verilgheidshand-schoenen
1 asdrager rechts	1 lawaaibescherming
1 asdrager links	1 olie-invultrechter
1 as	1 beschemkap voor involtrechter
2 wielen	1 bedieningshandleiding
1 verpakking moeren	Werktuig

Bedrijfstijden

Houdt alstublieft voor ingebruikname van het apparaat rekening met de landelijkke (regionale) voorschriften omtrent de lawaaibescherming.

Symbolen apparatus

Lees voor de inbedrijfstelling de bedieningshandleiding en veiligheids-voorschriften en neem deze in acht.

Voor reparatie-, onderhouds- en reinigingswerkzaamheden de motor stopzetten en de bougiesteker trekken.

Gevaar door wegslingerende delen bij lopende motor - Niet betrokken Personen, alsook故居 en nuttige dieren uit de gevaarszone verwijderd honden.

Let op voor roterende messen. Handen en voeten nicht in de openingen honden terwijl de machine draait.

Gevaar van een vergiftiging door koolmonoxyde. De motor Niet in gesloten ruimten starten of soften draaien, zichs wanner de deuren en ramen geopend+zijn.

Waarschuwing voor hete oppervlakken. Gevaar voor verbranding. Raak geen hete motordelen aan. Deze blijven ook na het uitschakelen van de machine voor korte tijd heet.

Oog- en geluidsbescheming dragen!

Veiligheidshandschoenen dragen!

Tegen vochtigkeit beschermen!

Niet in de invultrechtier grijpen.

Het is verboden beschemings- of veiligheidsnrichtingen te verwijderen of te wijzigen.

Benzine en olie�licht ontv Lambaar en kennen exploderen. Vuur, open Licht en rook�nzim verboden.

Benzinekraan gesloten OFF Benzinekraan geopend ON

Geschwindigkeitsstufe MIN. Snelheidsniveau MAX.

Bedrijfspositie RUN Startpositie CHOKE

Motoruitgeschakeld OFF Motor ingeschakeld ON

Symbolen bedieningshandleiding

! Dreigend gevaar of gevaarlijke situatie. Het Niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik. Het Niet opvolgen van deze aanwijzingen kan storingen aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud. Hier wordt precies uitgelegd wat u moet doeon.

1, 2, passend afbeeldings-nr. bij de tekst

3 1

Reglementaire toepassing

Bij het gebruik conform de voorschriften hoogt het hakselen van

• alle soorten takken

invultrechter. tot 10~mm doorsnede (al waar houtsoort en versheid)
zijtrechter. tot 76 mm doorsnede (al waar houtsoort en versheid)

• verwelkte, vochtige, reeds meertere Damen opgeslagen tuinafval awisselend met de takken.

Het hakselen van glas, metaal, kunststofdelen, plastic zakken, stenen, textielafval, wortelen met aarde, afval zonder vaste consistentie (bijv. keukenafval) wordenuitdrukkelijk uitgesloten.

Metalen delen (draden enz.) en andere vreemde voorwerpendieren uit het te snijden materiaal in ieder geval te worden verwijderd.

Start het toestel Niet in gesloten of slecht geventileerde ruimten gevaar van een vergiftiging door koolmonoxyde.

De machine mag nicht in door explosie bedreigde omgeving worden toegepast of aan regen worden blootgesteld.

Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.

Alle verdere toepassingen gelden als nicht volgens devoorschriften. Voor de hieruit voortvloeije schade is de fabrikant Niet aansprakelijk - de aansprakelijkheid is alleen voor de gebruiker.

Eigenmachtige verbouwingen aan de tuinhakselaar sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeieende schade van eenieder soort UIT.

Deze machine mag alleen voorbereidt, gezrukt en onderhonden worden door Personen die met de machine vertrouwd zijn en goed ingelicht zich over de risico's. Reparatiewerkzaamheden mogen alleen via ons resp. dooreen door ons benoemde servicedienst worden uitgevoerd.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een,aantal restrictions.

De restrictions können geminalisierung worden wanner de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoor-schriftten nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenetgetsels en beschadigingen.

• Gevaar van verwondingen, wanner zeker bevestigde verilgheidsvoorzieningen die slechts met werktuig konnen worden verwijderd, bij draaiende motor worden verwijderd.
• Gevaar voor letsels aan vingers en handen, wanner u met de hand door een opening vrijpt en in aanraking komt met de roterende messen.
• Gevaar voor letsels aan vingers en handen, bij montage-en reinigingswerkzaamheden aan de messen.
• Verwonding door wegslingerend hakselgoed in het bereik van de trechter.
• Elektrische slag bij contact met de bougiesteker bij draaiende motor.
• Gevaar van verbrandingen bij contact met hete onderdelen.
• Gevaar van een koolmonoxidevergiftigbing bij gebruik van het apparaat in gesloten of slecht geventileerde ruimten.
• Verminding van het gezoor bij langdurig werkken zonder gezoorbeschemming.

Veiligheidsinstructies

Lees en volg de onderstaande aanwijzingen, de voorschriften ter Voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.
Reparaties aan elektrische onderdelen van de machine, zowel als aan de verilheidsschakeling要去en door de fabrikant of een door hem aangewezen person worden uitgevoerd.
Maak u voor gebruik met het apparaat vertrouwd, met behulp van de gebruiksaanwijzing.
- Gebruik de machine alleen waar hij voor gemaakt is (zie "Reglementaire toepassing" en "Werken met de tuinhakselaar").
Zorg voor een stabiele en uitgebalanceerde houding. Streku niet vooruit. Ga bij het inwerpen van het hakselmaterial opdezelfde hoogte met het toestel staan.
- Wees oplettend. Let op dat, wat u doet. Ga met verstand te werk. Gebruik het apparaat Niet, wanner u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
- Tijdens het werknen met deze machine dienen verilgheidsbril, werkhand Schoenen en gehoortbeveiliging te worden gedragen.
Draag de juiste werkkleding.

• nauw sluitende kleding dragen.

• geen schoenen met gladde zolen dragen.

• De bedienende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden.

• Kinderen enjongeren van minder dan 16aar mogen het toestel Niet bedieren.
• Kinderen dieren uit de buurt van het apparaat te worden gehonden.
• Zet het toestel nooit aan, verwijl Niet betrokken personen in de buurtহ.
  Laat de apparaat nooit zonder toezicht.
• Zorg dat uw werkomgeving in orde is. Rommel kan ongevallen veroorzaken.
• Neem een werkpositie in, zijdelings ofchter het apparaat. Ga nooit in het bereik van de uitwerpopening staan.
• Nooit uw hand in de vul- of uitworpopening steken.
• Blij met uw gezicht en uw lichaam uit de buurt van de vulopening.
• Overbelast het apparaat Niet. U werkst better en zeker met de juiste belasting van de machine.
  Exploiteer het apparaat alleen met scherp geslepen messen en slagers, dit redueert het gevaar van terugslag.
• Werk alleen met alle verilgheidsvoorzieningen op de juiste wijze aangebracht en verander niets aan de machine wat de verilgheid in gevaar kan brengen.
• Begin met het hakselen pas, wonneer de benzinemotor het maximaal toerental heeft bereikt.
• Verander het toerental van de motor Niet, want de regelaar regelt de veilige maximum werknelsheid en beschermt de motor en alle draaiende delen gegen schade door te hoge slelheid.
• Het apparaat mag nicht zonder de vultrechter gelebruikt worden.
• Apparaat resp. onderdelen van het apparaat nicht veranderen.
• Bij het inschakelen van de motor要去 het apparaat conform de voorschriften zich gesloten.
• Het apparaat Niet met water afspatten.

• Let op de omgevingsinvloeden:

• Gebruik de machine nicht in een vochtige of native omgeving.

• Machine nicht in de regen latent staan of in de regen werken.

• Werk alleen bij toereikend zich. Zorg voor een goedeverlichting.

• Om letsel aan vingers te vermijden bij montage en/of reiniging werkhandschoenen dragen.

Schakel de machine uit en verwijder de bougiesteker bij:

• onderhouds- en reinigingswerkzaamheden
• verwijderen van storingen
• reparatiewerkzaamheden
• transport en opslag
• verwanging van messen

• verlaten van de tuinhakselaar (ook bij korte onderbrekingen)

• Bij verstoppen in de ingooi en uitgooi van de machine schakel de motor uit en verwijder de bougiesteker en wacht de stilstand van de werktuigen af, alvorens u materiaalresten in de ingooi of uitgooi verwijdert.

• Onderzoek de machine op eventuele beschadigingen: - Voor het verdere gebruik van de machine要去en alleveiligheidsvoorzieningen gecontroleerd worden op dejuiste montage en het goed functioneren.

• Controller of alle bewegende delen van de machine goed functioneren en Niet klemmen of beschadigd zijn. Alle delen要去en juist gemonteerd zich en goed functioneren om de machine correct te lately werken.

• Beschadigde bescherminrichtingen en delen要去en, indienoodzakelijk,dooreenerkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiksaanwijzing anders aangegeben.

• Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen.

• Bewaar ongebruekte apparaten op een droge, afgesloten plaats buiten de reikwijdte van kinderen op.

• Laat geen sleutels steken! Controller het inschaken als de sleutels en instelgereedschappen verwijderd zijn.
• Voer geen reparatie aan de machine uit, tenzij u hiervoor een oppleiding bezit.

Voer geen andere reparaties dan de in het hoofdstuk "Onderhoud" beschreiben reparaties aan de machine UIT, maar neem direct contact op met de fabrikant of klantenservice.
Deplaatselijke voorschriften要去en opgevolgd worden.
Alleen de originele reserveonderdelen gebruiken. Bij het gebruik van Niet originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Veilige omgang met brandstoffen

Brandstoffen en brandstoffdampen zijn brandgevaarlijk en{kunnen bij het inademen en op de huid ernstig letselveroorzaken. Bij de omgang met brandstoff is的那一om voorzichtigheid geboden en moet er voor een goede ventilatie gezorgd worden.

Schakel voor het tanken van de tuinhakselaar de motor uit en LAST het apparaat afkoelen.
- Bij het tanken Niet roken en open vuur vermijden.
Draag handschoenen bij het tanken.
Tank Niet in gesloten ruimtes (explosiegevaar).
- Let erop dat u geen brandstof of olie morst. Reinig de tuinhakselaar direct, als u brandstof of olie hebt gemorst. Trek onmiddelijk andere kleren aan, als u brandstof of olie over uw kleding gemorst hebt.
- Let erop dat er geen brandstof in de grondterechtkommen.
- Sluit de tankdop na het tanken waar zorgvuldig en let erop dat de tankdop tijdens het gebruik van de zaag nicht loskomt.
- Controller of het tankdeksel en de benzineleidingen zich bij lekkages mag u het apparaat Niet in gebruik nemen.
- Transporteer enbewaar brandstoffen alleen in hiervoor toegestane en gemarkeerde reservoirs.
- Houd kinderen uit de buurt van brandstoffen.
- Transporteer enbewaar brandstoffen Niet in de buurt van brandbare of Licht ontvlambare stoffen, vonden of open vuur.
- Ga vóor het starten van het apparaat minimaal drie meter bij de tankplaats vandaan staan.

Montage

Twee personen zijn voor demontage vereist.

1 Sluit de zijdelningsge invultrechter met de vier moeren M8.
2 Monteer de transportwielen. U benodigt: 4x parker M8x35, 4x zichekerende zeskantmoer, 12x schijf A8,4 - 16 , 4x schijf A8,4 - 24
3 Tweede persoon: kantel de tuinhakselaar in uwrichting.

Andere persoon:

3 Verwijder de schroef.
4 Steek de uitgooi (7)ussenplaatwand en uitgooizeef (6).
5 Schuif de schroef M8x195 door plaatwand, uitgooi en uitgooizeef.
6 Zeker de schroeven met schijf A8,4, veerring A8 en zeskantmoer M8. Trek de zeskantmoer nicht vast aan.
7 Klap de uitgooi (7) omhoog

Monteer dan de steun (12).

Bevestig eerst de steun rechts en links met de schroeven M8x20, schijf A8,4, veerring A8 en zeskantmoer M8.

8 Plaats de afstandsbus (39) en steek dan de schroef M8x205 door.
9 Zekeer de schroef met schijf A8,4, veerring A8 en zeskantmoer M8.

Trek alle schroefverbindingen vast aan.

De tweeede personkantelt de hakselaar nu in de andere richting.

10 Steek de schroeven M8x205 door de asdrager rechts (38) en dan door het toestel.

Plaats de afstandsbussen (39) en schuif de schroeven erdoor.

Zeker de schroeven met schijf A8,4, veerring A8 en zeskantmoer M8.

12 Schuif de WIelen (11) op de as.
13 Zeker de waren met veerring A5 en weltkuip (40).
14 Verwijlder de twee schroeven.
15 Breng de bewaringsbox aan.

Vóör de eerste ingebruikname

De tuinhakselaar worden nicht met benzine of olie gemuld geleverd.

Vul de hakselaar zoals onder "Tanken" is beschreiben.

Tanken

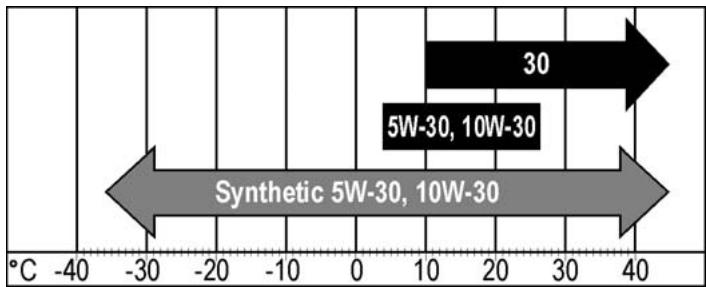

Olie

Maak gebruik van een hoogwaardige olie met de classificatie, SF, SG, SH, SJ of hoger.

Samen met de geadviseerde olie zijn geen bijzondere toevoegsels vereist.
Meng de olie nicht met benzine.

Luchtgekoelde motoren draaien heter dan motoren van motorvoertuigen. Bij gebruik van nicht-synthetische Meerbereiksolies (5W-30, 10W-30 enz.) bij temperaturen over 4^ komt het tot een hoger verbruik aan olie dan normalaal. Het oliepeil要去 vaker worden gecontroleerd.
Wordt de motor onder 4^ ingezet, moet synthetische olie worden toegepast, odomat het anders tot motorschade kommt.
Wordt olie SAE 30 onder 10^ toegepast, komt het tot een zware start en tot möglichke beschadigingen aan de motorboring door onvoldoende smering.

Oliecapaciteit: 0,6 l

Olie bijvullen

1. Verwijder de dekel van de olie-invulschoef (3). 16
2. Vul de olie langzaam in de opening.
3. Draai de olie-invulschroef vast.
4. Wis de olie-achterstanden/verontreinigingen weg.

Oliepeilcontrole

Verwijder de deksel van de olieinvulschroef (3).

Benzine

Bij de omgang met benzine en olie is extra waakzaamheid geboden. Rook en open vuur is Niet toegestaan (explosiegevaar).

① schone, verse, loodvrijbe benzine met een minimumoctaangetal van 85

Vul de tank nicht met loodhoudende benzine, diesel of andere nicht-toegestane brandstoffen.
Gebruik geen benzine met een octaangetal lager dan 85 ROZ. Dit kan door verhoogde motortemperaturen tot ernstige beschadiging van de motor leiden.
Wanneru constant met een hoog toerental werkt, moet u benzine met een hoger octaangetal gebruiken.
Om milieutechnische redenen worden het gebruik van loodvrijne benzine aanbevolen.

Benzine opslaan

Brandstoffen maar beperkt houdbaar, ze verouderen. Te lang opgeslagen brandstoffen en brandstofmengsels kuren tot startproblemen leiden. Sla waar slechts de hoeveelheid brandstof op die u in een maand verbruikt.
Sla brandstoffen alleen op in hiervoor toegestane en gemarkeerde reservoirs. Bewaar brandstofreservoirs droog en veilig.
De brandstofreservoirs要去en buiten het bereik van kinderen bewaard worden.

Tanken van de tuinhakselaar

• Motor uitschakelen en lately afkoelen!
  Veiligheidshandschoenen dragen!
• Contact met de huid en ogen vermijden!

• In ieder geval op "Veilige omgang met brandstof" opvolgen.

• Tank de machine alleen in de open lucht of in voldoende geventileerde ruimtes.

• Maak de omgeving van de dop schoon. Verontreinigingen in de tank veroorzaken bedrijfsstoringen.
• Maak de tankdop (28) voorzichtig open, zodate eventuele aanwezigere overdruk kan zakken. 17
• Vul de benzine voorzichtig tot ca. 4 cm onder de rand van het invulstuk in, opdat de benzine ruimte heeft om zich uit te breiden.
• Reinig de benzine-invulfilter (29) bij verontreinigingen. 17
• Sluit de tankdop wee.
  Controller of de tankdop goed zich zit.
• Maak de tankdop en de omgeving schoon.
• Controller de tank en brandstoffleidingen op lekkages.
• Ga vóor het starten van de motor minimaal drie meter bij de tankplaats vandaan staan.

Ingebruikname

• Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd.
• Plaats de hakselmachine voor het gebruik op een horizontale en stevige ondergrond (kiepgevaar).
• Plaats het apparaat Niet op een geplaveide of steengruisondergrond.
• Gebruik het toestel alleen in open lucht. Houd afstand (minimum 2 m) van een muur of een ander onbuigzaam voorwerp.
• Controleer voor ieder gebruik:
• de machine op eventuele beschadigingen
• of alle schroeven goed+zijn vastgedraaid

Vór het starten van de motor 18

1. Controller oliepeil en brandstof (eventueel bijvullen)
2. Plaats de chokehendel (25) op positie CHOKEL
3. Plaats de gasregelaar (24) op positie
4. Plaats de brandstofkraan (2) op positie ON.
5. Plaats de motorschakelaar (30) op positie ON.

Starten van de motor 19

1. Grijp en trek langzaam de kabelgreep (22) tot watstand te voelen is.
2. Trek vlug aan de startkabel (23) en LAST het dan langzaam los.

Trek vlug aan de startkabel en LAST het dan langzaam los.

1. Schuif de starthendel (choke) (25) op I I RUN, zodra de motor is gestart.

Springt de motor na het eerste trekken Niet aan,zet de chokehendel (25) op IRUN en herhaal het proces tot de motor aanslaat.

Stoppen van de motor 20

1. Plaats de gasregelaar (24) op positie
2. Plaats de motorregelaar (30) op positie OFF.
3. Plaats de brandstofkraan (2) op positie OFF.

Stel NIET de chokehendel (25) op CHOKEL, om de motor te stoppen. Dit kan tot terugontstekingen of motorschade leiden.

Werken met de tuinhakselaar

Niet vergeten!

• Neem een werkpositie in, zijdelings ofchter het apparaat. Ga nooit in het bereik van de uitwerpopening staan.
  Langer materiaal, dat uit het toestel uitssteekt, zou terug kuren springen, wanneer het door de messen worden ingetrokken! Veiligheidsafstand aanhonden!
• Nooit uw hand in de vul- of uittworpopening steken.
• Blijf met uw gezicht en uw lichaam uit de buurt van develulopening.
• Breng uw handen, andere lichaamsdelen en kleding nicht in de vulbuis, het uitwerpkanaal of in de buurt van andere beweegbare delen.
• Controller voor het inschakelen van het apparaat of er geen hakselresten in de vulopening aanwezigহn.
• Begin met het hakselen pas, wonneer de benzinemotor het maximaal toerental heeft bereikt.
  Kantel het toestel Niet met lopende motor.
• Let op bij het vullen, dat er geen metaal, stenen, flessen of andere nicht verwerkbare voorwerpen in de vultrechter komen.

• Wanner er vreme de voorwerpen in de vultrechter komen of het apparaat buitengewone geluiden of trillingen vertoont, schakel het apparaat dan onmiddelijk uit en LAST het tot stilstand komen. Voer de volgende punten uit:

• controller de schade

• verwang of reparateer beschadigde delen
• controller het apparaat, schroef losese delen vast.

U mag het apparaat Niet repareren wonneer u daartoe nicht bevoegd bent.

Wat kan ik hakselen?

Ja:

• organisch afval uit huishouden en tuin by heg- en boomafval, struiken, heesters, verwelkte bloemen

Nee:

• glas, metaaldelen, kunststoffen, plastic zaken, stenen, stofaval, wortelen met aarde, voeding-, vis- en vleesresten

Welk hakselgoed en hoe verwerk ik dit met de invultrechter (1)?

Struiken, bladeren, tuinafvalten en dunne takken können worden gehakseld.
Dunne en lange struiken en takken worden snel ingetrokken. Laat dit hakselgoed snel los.
Verwerk sterk waterhoudig, tot vastplakken neigend hakselgoed afwisselend met hautig hakselgoed, om een verstopping in het apparaat te voorkomen.
Vul Niet te veel hakselgoed op een keer in de invultrechter, om een blokkeren van het snijwerk te voorkomen.
Gebruik een houten staf, om zwaar toegankelijk hakselgoed het snijwerk toe te voeren.

Welk hakselgoed en hoe verwerk ik dit met de+zijdelingse invultrechter (31)?

Sterkere takken要去en door de zijdelingse invultrechter worden ingevuld.
Voorkom een overbelasting en blokkeren van het snijwerk door langzaam toevoren van de takken.

Speciale aanwijzingen voor het hakselen:

Maak takken, twijgen en hout vlak na het snijdenklein dit hakselgoed worden tijdens het uitdrogen zeer hard, de maximum te verwerken takdiameter worden hierdoor kleiner.

Verwijder zijtakken bij takken met veel twijgen.
Voer de takken met een grotere takdiameter langzaam toe.
Laat het gehakselde materiaal in de zone van de uitwerpopening Niet te zeer ophopen. Dit kan tot gevolg hebben, dat reeds gehakseld materiaal het uitwerpkanaal verstopt. Dit kan leiden tot een terugslag van het materiaal door de vulopening.
Reinig de vulopening en het uitwerpkanaal wonneer het toestel verstopt is. Schakel hiervoor eerst de motoruit en verwijder de bougiesteker.
Let u er op dat bij uw apparaat alleen de max te verwerkende takmiddelijn bijgehouden worden (zie blz. 80). Alaar soort en frisheid van het hout kan zich de maximaal te verwerken takdoorsnede reduceren.
De messen trekken het hakselgoed vrijwel zichstandig maar binnen.
Schakel de motor direct bij blokkeren van het snijwerk uit, om een overbelasting van de motor te voorkomen. Verhelp voor een hernieuwd inschakelen van de motor de storing.

Onderhoud en verzorging

Voor aanvang vanijdere onderhouds- en reinigingsbeurt

motor uitschakelen
- stilstand van de snijvoorzieening afwachten
- bougiestekker uittrekken

Voer de onderhoudswerkzaamheden Niet in de buurt van open vuuruit. Brandgevaar!

De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen要去en absolut weer correct aangebracht en gecontroleerd worden.

Gebruik alleen originele onderdelen. Andere onderdelen können onverwachte schade en verwondingen tot gevolg hebben.

Draag veiligheidshandschoenen om letsels aan de handen te vermijden.

Let erop, werktuig en schroefsleutels na onderhouds- of reparatiewerkzaamheden weir te verwijderen.

Verder gaande onderhouds- en reinigingswerkzaamheden dan in dit hoofdstuk zijn beschreiben,要去en door de klantenservice worden uitgevoerd.

Onderhoud

Opdat een lang en betrouwbaar gebruik van het apparaat is gewaarborgd, voer de volgende onderhoudswerkzaamheden regelmatig UIT.

Controller het apparaat op
- losse bevestigingen
- versleten of beschadigde onderdelen, vooral V-riem, messen en slagers
tankdop en brandstoffleidingen op dichtheid
- correct gemonteerde en oneschadigde afdekkingen of veiligheidsvoorzieningen.

V-riem (14) spannen

Controleer regelmatig de spanning van de V-riem, waar dat een losse V-riem het toerental van de motor redueert.

De V-riem is correct gespannen, wanner deze ca. 10 mm kan worden doorgedrukt.

1. Om de spanning van de V-riem te controleren,要去 de riemafdekking (16) verwijdenen. 21 22
2. Controller de spanning van de V-riem. 23
3. Maak voor het naspannen de vier schroeven aan de motor los. 24
4. Verplaats de motor zo ver, tot u de V-riem 10 mm=kunt doordrukken.
5. Let erop dat de aandrijvings- (13) en motorpoelie (15) in een lijn liggen.
6. Trek de schroef aan de motor weer vast.
7. Breng de riemafdekking wee er aan.

V-riem (14) cervangen

Vervang onmiddelijk beschadigde of te lange V-riemen.

1. Verwijder de riemafdekking (16). 21 22
2. Maak de vier schroeven aan de motor los. 24
3. Verplaats de motor zo ver, tot de V-riem zonder problemen kan worden verwijderd.
4. Leg de nouvelle V-riem op.
5. Span de V-riem doordat u de motor zo ver verplaatst, tot u de V-riem 10 mm=kunt doordrukken. 23
6. Let erop dat de aandrijvings- (13) en motorpoelie (15) in een lijn liggen.
7. Trek de schroef aan de motor weer vast.
8. Breng de riemafdekking weeer aan.

Messen (17) wenden / verrangen

Inschatting van een stomp mes:

het hakselgeluid klinkt traag.
de V-riem glijdt door, ofschoon hij gespannen is.
de snijnsnelheid is sterk gereduceerd.

1. Verwijlder de schroef M8x205. 25
2. Trek de twee veerstekers (34) en de bout (35) eruit. 26
3. Klap het uitgooizeef (6) omlaag. 27
4. Maak de vier moeren los. 27
5. Open de afdekklep (19). 28

Open de afdekklep alleen om 90^ , daardoor worden de messchijf geblokkeerd.

1. Draai de messchijf zo dat het mes door de opening zichtaar is. 28
2. Maak eerst de zichborgende moeren los en draai dan de schroeven eruit. 28
3. Wendt resp. verrang het mes.
4. Bevestig het mes met de schroeven en zichborgende moeren en trek deze vast aan.
5. Sluit de afdekklep met de vier moeren.
6. Klap het uitgooizeef omhoog en bevestig het.
7. Breng de afstandsbus (9) en de schroef M8x205 waar aan.

Tegenmes (18) cervangen

1. Maak de vier moeren aan de zijdelingse invultrechter (31) los. 29
2. Maak de vier moeren aan het gegenmes los. 30
3. Monteer het neue tegenmes.
4. Schroef de vier moeren voor het sluiten van de zijdelingsse invultrechter wee vast.

Slagers wenden / verrangen

Neemt de hakselprestatie af, moeten de slagers worden gewendt resp. worden verrangen.

Deze onderhoudswerkzaamheid要去 door de klantenservice worden uitgevoerd.

Luchtfilter (21) reinigen resp. verrangen

Verwijder stof en vuil regelmatig van het luchtfilter om

startproblemen,
- vermogensverlies
- een te hoog brandstofverbruik

te voorkomen.

Reinig de luchtfilter ongeveer alle 25 bedrijfsuren en bij bijzonder stoffige verhoudingen vaker.

1. Maak de schroef los en verwijder de afdekking (20). 31
2. Verwijder de houserbeugel (32) en de luchtfilter (21) UIT het piepschuimuit de afdekking. 32
3. Reinig de houserbeugel, afdekking en luchtfilterplaat (33).
4. Was de luchtfilter uit piepschuim met water en vloeibaar reinigingsmiddel.
5. Druk de luchtfilter in een droge, zachte lap UIT.
6. Laat de luchtfilter goed drogen.
7. Dompel de luchtfilter in motorolie en druk hem dan in een droge, schon doek uit, om overtollige olie te verwijderen.
8. Breng de luchtfilter en de houderbeugel in de afdekking aan.
9. Schroef de afdekking weer vast.

Vervang het luchtfilter regelmatig.

i

Beschadigde luchtfilters要去en onmiddelijk verrangen worden.

Bougie (26) controlleren resp. verrangen

Raak de bougie of bougiestekker nicht aan als de motor draait. Hoogspanning!

Gevaar voor verbranding bij hetemotor.

Veiligheidshandschoenen dragen!

Controleer de bougie en de elektrodenafstand regelmatig.

Ga hiertoe als volgt te werk:

1. Laat de motor afkoelen.
2. Verwijder de afdekking (20) van de luchtfilter. 31
3. Trek de bougiestekker (27) van de bougie af. 33
4. Draai de bougie los met de meegeleverde bougiesleutel (36). 34
5. Reinig de bougie, als davon vuil is.
6. De elektrodenafstand moet 0,76 mm bedragen.

Vervang de bougie:

• alle 100 uren of ieder seizoen (afhankelijk waarvan, welk geval zich het eerst voordoet)
  als het isolatielichaam beschadigd is
• bij sterke elektrode.afbrand
• bij zeer vuile elektroden of elektroden die bedekt zich met een laagje olie

Gebruik de volgende bougies:

• Champion RC12YC
• of gelijksoortige

Ontstekingsvonk controlleren

1. Laat de motor afkoelen.

2. Verwijder de afdekking (20) van de luchtfilter. 31

3. Trek de bougiestekker (27) van de bougie (26) af. 33

4. Draai de bougie los met de meegeleverde bougiesleutel (36).
5. Draai de bougie los.
6. Steek de bougiestekker goed op de bougie.
7. Stel de motor Zoals onder "Vóor de start van de motor" beschreiben in.
8. Druk de bougie met een geisoleerde tang gegen het motorhuis (niet in de buurt van het bougiegat).
9. Trek krachtig het startkabel aan de startgrendel.

i

Bij foutvrijne werkung moet een vonk tussen de elektroden zichtaar�.

Geluiddemper / uitlaatopening 38

Controleer regelmatig de geluidsdempers.

Reinig de uitlaatopening (41) regelmatig.

Olie verversen

Wissel de olie, zo lang de motor nog warm is.

De olie is pas na de eerste 5 bedrijfsuren te wisselen. Daarna slechts alle 100 bedrijfsuren resp. jeder seizoen.

①

Er zich twee Personen vereist.

1. Verwijder de afterschering (5) van de uitgooi. 35
2. Maaek de olieaftapschroef (4) los. 36
3. Eerste persoon: houdt een ten minste 0,6 I bevatend reservoir onder de olieaftapschoef. 37

Tweede persoon:

kantel de hakselaar, opdat de olie eruit kan lopen. 37

1. Maak het bereik rond om de olieuittredingsopening grondig schoon.
2. Schroef de olieaftapschroef weever vast.
3. Breng de aftscherming van de uitgooi weeer aan.
4. Verwijder de deksel van de olie-invulschroef (3)
5. Vul de nouvelle olie - 0,6 l - (olie zie „TANKEN“) langzaam in de opening.
6. Draai de olie-invulschroef vast.
7. Wis de olie-achterstanden/verontreinigingen weg.

Apparaat verstopt

Verstoppingen in de machine reduceren het vermogen van de machine.

Hoe verwijder ik verstoppen?

1. Verwijder de schroef M8x205. 25
2. Trek de twee veerstekers (34) en de bout (35) eruit. [26]
3. Klap het uitgooizeef (6) omlaag. 27
4. Verwijder alle verontreinigingen uit de machine.
5. Klap het uitgooizeef omhoog en bevestig het.
6. Breng de afstandsbus (9) en de schroef M8x205 waar aan.

Verzorging

Reinig het toestel zorgvuldig na ieder gebruik, opdat de foultoze werkig blijft bewaard. In het belang van het behoud van de waarde en een lange levensduur dient met het volgende rekening te worden gehonden:

• ventilatiegleuven open en schoon houden.
• bevestigingschroeven controlleren (indien nodig vastdraaien)
• na ieder gebruik, het apparaat van binnen en van buiten goed te reinigen.

Gebruik voor de reiniging van uw toestel slechts een warme, vochtige doek en een zachtte borstel.

Gebruik nooit reinigings- of oplosmiddelen. Zij zouden onherstelbare schade aan het toestel konnen veroorzaken. De kunststoffdelen konnen door chemische producten worden aangetast.

• de hakselmachine nicht met stromend water of met hogedrukreinigers reinigen.
• blanke metalen delen na ieder gebruik ter bescherming gegen corrosie met een milieuvriendelijkke, biologisch af te breken sproeiolie behandelen.

Onderhoudsschema

Onderhoudswerkzaamhe den	vóró ieder gebruk	na ieder gebruk	na de eerste 5 uren	alle 25 uren	alle 50 uren	alle 100 uren	bij behoefte	ieder seizoen
Tanken en oliepeil controleren	■
Olie verwangen			■		■			■
Benzine verwangen								■
Benzine-invulfilter reinigen							■
Benzine-invulfilter verwangen							■
Luchtfilter reinigen				■
Luchtfilter verwangen							■
Bougie Bougiestekker controleren						■		■
Bougie verwangen								■
Machine controleren	■
Machine reinigen		■
V-riem controleren	■
Mes controleren	■
Messen verwangen							■

Wissel van standplaats / transport

VooriederestandplaatswisseI

het apparaat uitschakelen, bougiesteker verwijderen en brandstofkraan sluiten.

Voor aanvang van iedere transport

het apparaat uitschakelen, bougiesteker verwijderen, brandstofkraan sluiten en de motor lately afkoelen.
de brandstoftank ledigen, om een overlopen van brandstof te voorkomen.
het apparaat in of op een voertuig gegen verschuiven zekeren.

Opslag / langer opslag

Bewaar onbenutte apparaten op een droge, afgesloten plaats buiten de reikwijdte van kinderne op,ECHter niet naast een haard, oven of boiler met permanente vlam of andere vonken vervaardigende apparaten.

• Laat de motor afkoelen, alvorens u het apparaat opbergt.

Houdt vór een langer opslag rekening met het volgende, om de levensduur van de hakselaar te verlungen en een soepel bedienen te waarborgen:

De machine grondig reinigen.
Alle bewegende delen met milieuvriendelijk zele behandelen.

① Gebruik geen vet

Neem de bougiesteker af.
Draai de bougie los. Vul dan een weinig motorolie (ca. 5 - 10 ml) in de cilinder. Trek langzaam aan de kabelgreep om de olie te verdelen. Zet de bougie wee in.
Voor een hernieuwd gebruik van de machine moet u de bougie eruit schroeven en reinigen.

Ledig de benzinetank geheel.
① Voer de restbenzine volgens voorschriften af (milieuvriendelijk).
Rijde carburateur leeg.
Wechseln Sie das Öl.
Controller de machine op een fouvrie toestand, opdat na een langere opslag een betrouwbaar gebruik van de machine is gewaarborgd.

Technische gegevens

	GHB
Type	760
Motor	4-takt benzinemotor
Motorvermogen	4,8 kW (6,5 PS)
Max. mortoerental n0	3600 min-1
max. snijnselheid	2000 min-1
Geluidsdrukpegel LPA	96 dB (A)
gemeten geluidsniveau LWA	108,4 dB (A)
gegarandeerd geluidsniveau LWA	110 dB (A)
max. te verwerkende takmiddellijin (geldt alleen voor het snijden van vers hout)	Invultrechter: Ø 10 mm Zijtrechter. Ø 76 mm
Gewicht	83,5 kg
Brandstof	Benzine (loodvrij)
Olie:	Classificatie „SF, SG, SH, SJ“ of hoger
Olietank-Inhoud:	0,6 l

Voor het verhelpen van iedere storing

• apparaat uitschakelen
• stilstand van de tuinhakselaar afwachten
• bougiestekker uittrekken

Storing	Mogelijk oorzaak	Oplossing
Motor doet het nicht	Motor in koude toestand chokehendel op „I" gezet	Chokehendel op „CHOKEL“ zetten
	Gashendel op „I" gezet	Gashendel op „I" zetten
	Motorschakelaar op "OFF" gezet	Motorschakelaar op "ON" zetten
	Brandstofhendel op „OFF" gezet	Brandstofhendel op „ON" zetten
	Geen brandstof	Hoeveelheid brandstof controleren
	Brandstof oud of verontreinigd	Brandstof in een reservoir in vrij luckt aftappen. Tank met verse, schone brandstof vullen.
	Storing in de brandstofleiding	Brandstofleiding op knikken of beschadigingen controleren
	Bougiesteker nicht opgestoken	Bougiesteker opsteken
	geen ontstekingspuls	a) Bougie reinigen resp. verrangenb) Ontstekingskabel controlerenc) Storing kan Niet worden verholpen?Ontstekingsinstallatie door de fabrikant resp.bevoegde klantenservice latent controleren
	Motor afgezopen	Bougie eruit schroeven, reinigen en drogen,verbolgens de starterkabel meervoudig trekken;bougie weir erin schroeven
	Carburateur defect	Fabrikant, resp. bevoegde klantenservice consulteren
	Motor defect	Motor verrangen
	Interne storing	Fabrikant, resp. bevoegde klantenservice consulteren
Motor stotter(draait onregelmatig)	chokehendel op „CHOKEL“ gezet	Chokehendel op „I" zetten
	Bougiesteker zich vast opgestoken	Bougiesteker vast opsteken
	Ventilatiegalat in de tankdeksel verzoot	Tankdeksel en ventilatiegalat reinigen
	Brandstof oud of verontreinigd	Brandstof in een reservoir in vrij luckt aftappen.Tank met verse, schone brandstof vullen.
	Carburateur net correct ingesteld	Carburateur latent instellen
Motorvermogen neemt af	Machine is overbelast	a) Materiaaltoevoer reduerenb) op maximale takdoorsnede letten
	Machine is verstopt	Machine grondig van binnen reinigen
gereducterd snijvermogen resp.laat na	Messen zijn stomp	Messer wenden oder austauschen
	Slaggers versleten	Slaggers verrangen
	V-riem glijdt door	V-riem spannen
in de zijdelingse trechter worden de takken net zichstandig ingetrokken	Messen zijn stomp	Messen verrangen
Buitengewone geluiden resp.trillingen	Schroeven, moeren of andere onderden losmaken	Onderden bevestigenKunnen de onderden Niet worden bevestigd ofblijven de geluiden: fabrikant resp. klantenservice consulteren.

Positie	Reserve-onderdeel – nr.	Benaming
1	385605	Invultrechter
2		Brandstofkraan
3		Olie-invulschroef
4		Oliaeftapschroef
5	385606	Afscherming uitgooi
6	385607	Uitgooizeef
7	375608	Uitgooi
8		Transportgrendel
9	3856011	Bewaringsbox
10	385612	As
11	385613	Wiel
12	385614	Steun
13		Aandrijvingspoeli
14	385616	V-riem
15		Motorpoelie
16	385618	Riemafdekking
17	385619	Mes
18	385620	Tegenmes
19		Afdekklep
20		Afdekking luchtfilter
21	385640	Luchtfilter
22		Kabelgreep
23		Startkabel
24		Gasregelaar
25		Chokehendel

Positie	Reserve-onderdeel – nr.	Benaming
26	385639	Bougie
27		Bougiestekker
28		Tankdop
29		Benzine-invulfilter
30		Motorschakelaar
31	385622	zijdelingse involtrechter
32		Houderbeugel voor luchtfilter
33		Luchtfilterplaat
34	385623	Veersteker
35	385624	Bouten
36		Bougiesleutel
37	385625	Asdrager - links
38	385625	Asdrager - rechts
39	385626	Afstandsbus
40	385627	Wielkap
41		Geluidemper/uitlaatopening
42	385628	Spatbescherming (invultrechter)
43	385631	Spatbescherming (zijdelingse involtrechter)
44	385602	Veiligheidssticker 1
45	385603	Veiligheidssticker 2
46	382316	Veiligheidssticker 3
47	385604	Veiligheidssticker 4

Reserveonderdelen bestellen:

• bij de fabrikant

• moodzakelijkgegeevens bij de bestelling:

• kleur van de apparaat
  reservedeel-nr./benaming

• gewenste aantal
  tuinhakselaar model
• tuinhakselaar type

Voorbeeld:

oransje, 385606 / Afscherming uitgooi, 1, GHB 760

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.
