BEDIENUNGSANLEITUNG GHB 760 ATIKA

Benzin-Gartenhacksler

Seite 1

Originalbetriebsanleitung - Sicherheitshinweise - Ersatzteile

Sie)durfen das Gerät nicht in Betriebnehmen,bevor Sie diese Betriebsanleitung gelesen,alle angegebenen Hinweise beachtet haben und das Gerät komplett und vorschriftmäßig montiert ist!

Petrol Garden Shredder

Page 13

Anleitung für künftige Verwendungen aufbewahren.

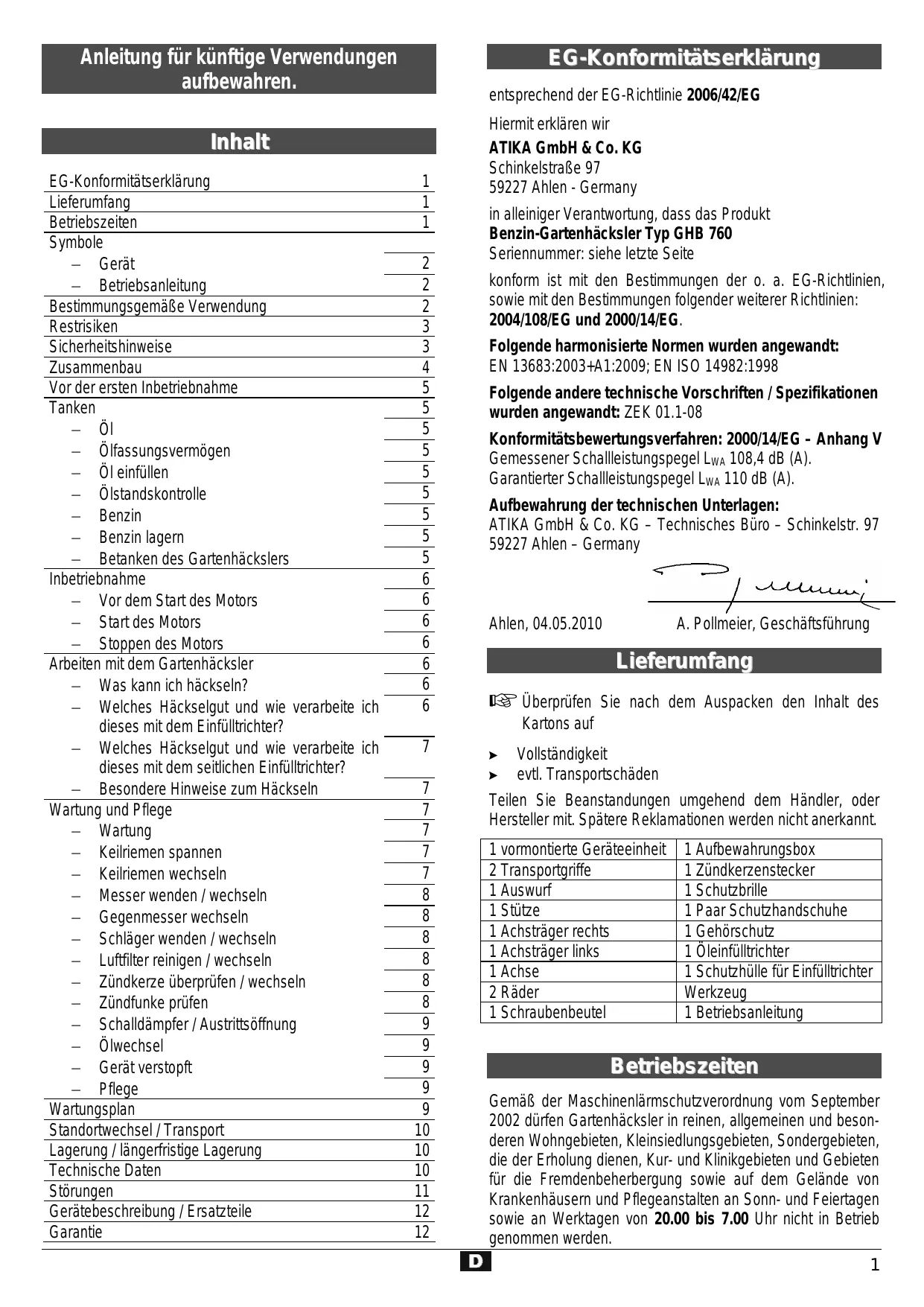

Inhalt

EG-Konformitätserklarung 1

Lieferumfang 1

Betriebszeiten 1

Symbole Gerät 2 Betriebsanleitung 2

Bestimmungsgemäß Verwendung 2

Restrisiken 3

Sicherheitshinweise 3

Zusammenbau 4

Vor der ersten Inbetriebnahme 5

Tanken 5

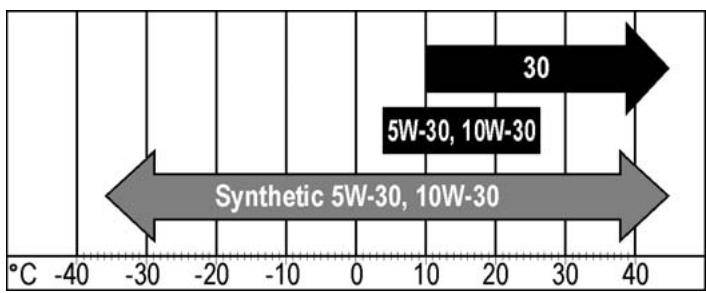

• O1 5
• Ölfassungsvermögen 5
• Öl einfüllen 5
• Ölstandskontrolle 5
• Benzin 5
• Benzin lagern 5
• Betanken des Gartenhäckslers 5

Inbetriebnahme 6

Vor dem Start des Motors 6
- Start des Motors 6
- Stoppen des Motors 6

Arbeiten mit dem Gartenhacksler 6

• Was kann ich hackseln? 6
• Welches Häckselgut und wie verarbeitie ich 6\ deses mit dem Einfülltrichter?
• Welches Häckselgut und wie verarbeitie ich7 deses mit dem seitlichen Einfulltrichter?
  Besondere Hinweise zum Häckseln

Wartung und Pflege 7

• Wartung 7
• Keilriemen spannen 7
• Keilriemen wechseln 7
• Messer wenden / wechseln 8
• Gegenmesser wechseln 8
  Schläger wenden / wechseln 8
• Luftfilter reinigen / wechseln 8
• Zündkerze überprüfen / wechseln 8
• Zündfunke prufen 8
  Schalldampfer/Austrittsoffnung 9
• Ölwechsel 9
  Geratverstopft 9
• Pflege 9

Wartungsplan 9
Standortwechsel / Transport 10
Lagerung / langerfristige Lagerung 10
Technische Daten 10
Störungen 11
Gerätebeschreibung / Ersatzteile 12
Garantie 12

EG-Konformitätserklärung

entspruchend der EG-Richtlinie 2006/42/EG

Hiermit erklaren wir

ATIKA GmbH & Co. KG

Schinkelstraße 97

59227 Ahlen - Germany

in alleiniger Verantwortung, dass das Produkt

Benzin-Gartenhacksler Typ GHB 760

Seriennummer: siehe letzte Seite

konform ist mit den Bestimmungen der o. a. EG-Richtlinien, sowie mit den Bestimmungen folgender weiterer Richtlinien:

2004/108/EG und 2000/14/EG.

Folgende harmonisierte Normen wurden angewandt:

EN 13683:2003+A1:2009; EN ISO 14982:1998

Folgende andere technische Vorschriften / Spezifikationen wurden angewandt: ZEK 01.1-08

Konformitätsbewertungsverfahren: 2000/14/EG - Anhang V

Gemessener Schalleistungspegel L_WA 108,4 dB (A).

Garantierter Schalleistungspegel LwA 110 dB (A).

Aufbewährung der technischen Unterlagen:

ATIKA GmbH & Co. KG - Technisches Buro - Schinkelstr. 97
59227 Ahlen - Germany

Ahlen, 04.05.2010

A. Pollmeier, Geschäftsführung

Lieferumfang

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

Vollständigkeit

evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Handler, oder Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

1 vormontierte Geräteeinheit	1 Aufbewahrungsbox
2 Transportgriffe	1 Zündkerzenstecker
1 Auswurf	1 Schutzbrille
1 Stütze	1 Paar Schutzhandschuhe
1 Achträger rechts	1 Gehörtschutz
1 Achträger links	1 Öleinfulltrichter
1 Achse	1 Schutzhülle für Einfülltrichter
2 Räder	Werkzeug
1 Schraubenbeutel	1 Betriebsanleitung

Betriebszeiten

Gemäß der Maschinenlärmschutzverordnung vom September 2002 verfügbar Gartenhäcksler in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Symbole Gerät

Vor Inbetriebnahme die Betriebsanlei-tung und Sicherheitshinweise lessen und beachten.

Vor Reparatur-, Wartungs- und Reini-gungsarbeiten Motor abstellen und Zündkerzensteckerziehen.

Gefahr durch fortschleudernde Teile bei laufendem Motor - unbeteiligte Personen, sowie Haus- und Nutz Tiere aus dem Gefahrenbereich fernhalten.

Achtung vor rotierenden Messern. Höhene nicht in Öffnungen halten, wenn die Maschine lauft.

Gefahr einer Kohlenmonoxidvergifting. Den Motor nicht in geschlossenen Räumen starten oder laufen setzen, selbst wenn die Türen und Fenster geöffnet sind.

Warnung vor freißen Oberflächen. Verbrennungsgefahr. Berühren Sie keine freißen Motorteile. Diese bleiben auch nach Abschalten der Maschine für kurze Zeit freiß.

Augen- und Gehörschutz/TRagen!

Schutzhandschuhe/TRagen!

Vor Feuchtigkeit schützen!

Nicht in den Einfulltrichter greifen.

Es ist verboten, Schutz- und Sicher-heitseinrichtungen zu entfernen oder zu verändern.

Benzin und Öl sind feuergefährlich und konnen explodingen. Feuer, offenes Licht und Rauchen verboten! Benzinhahn geschlossen OFF Benzinhaltn geöffnet ON Benzinhahn geöffnet ON Geschwindigkeitsstufe MIN. Geschwindigkeitsstufe MAX. Betriebsposition | RUN Anlassposition |CHOLE | Motor ausgeschaltet OFF Motor eingeschaltet ON

Symbole Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachsbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise halten Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklart, was Sie tun müssen.

entsprechende Bild-Nr. zum Text

Bestimmungsgemäß Verwendung

Zur bestimmungsgemäBen Verwendung besteht das Häckseln von

• Åsten aller Art

Einfulltrichter: bis 10 mm Durchmesser (je nach Holzart und Frische)
Seitentrichter: bis 76 mm Durchmesser (je nach Holzart und Frische)

• welken, feuchten, bereits mehrere Tage gelagerten Gartenabfallen im Wechsel mit Åsten.

Das Häckseln von Glas, Metall, Kunststoffeilen, Plastiktüten, Steinen, Stoffabfallen, Wurzeln mit Erdreich, Abfallen ohne feste Konsistence (z. B. Kuchenabfallen) wird ausdrücklich ausgeschlossen.

Metalteile (Nagel etc.) und andere Fremdkörper sind aus dem zu häckselnden Material unbedingt zu entfern.

Starten Sie das Gerät nicht in geschlossenen oder schlecht belufteten Räumen Gefahr einer Kohlenmonoxidvergifting.

Die Maschinearf nicht in explosionsgefahrder Umgebung verwendet oder dem Regen ausgesetzt werden.

Zur bestimmungsgemäßen Verwendung besteht auch die Einhaltung der vom Hersteller vorgeschreibenben Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: Das Risikoträgt allein der Benutzer.

Eigenmächtige Veränderungen an dem Gartenhacksler schlieben eine Haftung des Herstellers für darauf entstehende Schäden jeder Art aus.

Das Gerätarf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung konnen trotz Einhaltung aller einschlagigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise" und die „Bestimmungsgemäße Verwendung", sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Verletzungsgefahr, wenn sicher befestigte Schutzeinrichtungen, die nur mit Werkzeug zu entfernen sind bei laufender Maschine entwickelten werden.
• Verletzungsgefahr der Finger und Hande, wenn Sie mit der Hand durch eine Öffnung greifen und an das Messerwerk gelangen.
• Verletzungsgefahr der Finger und Höhe bei Montage- und Reinigungsrarbeiten am Messerwerk.
• Verletzung durch weggeschleudertes Häckselgut im Bereich des Trichters.
• Elektrischer Schlag beim Berühren des Zündkerzensteckers bei laufendem Motor.
• Verbrennungsgefahr bei Berührung—heßer Bauteile.
  Gefahr einer Kohlenmonoxidvergifting bei Verwendung des Gerätes in geschlossenen oder schlecht belufteten Räumen.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehorschutz.

Des Weiteren können troz aller getroffener Vorkehrungen nicht öffentliche Restrisiken bestehen.

Sicherheitshinweise

! Lesen und beachten Sie vor Inbetriebnahme diesen Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gultigen Sicherheitsbestimmungen, um sich selbst und andere vor möglich den Verletzungen zu schätzen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitschinweise gut auf.
Reparaturen an der Sicherheitsabschaltung haben durch den Hersteller bzw. von ihm benannte Firmen zu erfolgen.
- Machen Sie sich vor Gebrauch mit Hilfe der Betriebsanleitung mit dem Gerät vertraut.
- Benutzen Sie das Gerät nicht für Zwecke, für das es nicht bestimmt ist (siehe Bestimmungsgemäß Verwendung und Arbeitsen mit dem Gartenhäcksler).
- Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Strecken Sie sich nicht vor. Stehen Sie beim Einwerfen des Häckselgutes auf gleicher Ebene mit dem Gerät.
- Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie mude sind oder unter dem Einfluss

von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

• Tragen Sie beim Arbeitsen Schutzbrille, Arbeitshandschuhe und Gehorschutz.
  Tragen Sie geeignete Arbeitskleidung:

-keineweiteKleidung
- rutschfestes Schuhwerk

• Der Bedienende ist im Arbeitsbereich der Maschine gegenüber Dritten verantwortlich.

• Kinder und Jugendliche unter 16 Jahren dürfen das Gerät nicht bedieren.

• Kinder vom Gerät fernhalten.

• Setzen Sie das Gerät niemals ein, während unbeteiligte Personen in der Höhe sind.

• Lassen Sie das Gerät nie unbeaufsichtigt.

• Halten Sie ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.

• Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder hinter dem Gerät befindet. Niemals im Bereich der Auswurföffnung stehen.

• Niemals in die Einfull- oder Auswurföffnung greifen.

• Halten Sie Gesicht und Körper von der Einfüllöffnung fern.

• Überlasten Sie das Gerät nicht! Sie arbeiten better und{sicherer im angegebenen Leistungsbereich.

• Betreiben Sie das Gerät nur mit scharf geschlüften Messern und Schlägern, dies vermindert die Rückschlaggefahren.

• Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen undändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen konnte.

• Beginnen Sie mit dem Häckseln erst, wenn der Benzinmotor die maximale Drehzahl erreicht hat.

• Aändern Sie nicht die Drehzahl des Motors, Denn diese regelt die sichere maximale Arbeitsgeschwindigkeit und schützt den Motor und alle sich drehenden Teile vor Schaden durch übermöge Geschwindigkeit.

Das Gerät nicht ohne Einfülltrichter betreiben.
Das Gerät bzw. Teile des Gerätes nicht verändern.
Vor Einschalten des Motors Gerät schlieben.
Das Gerät nicht mit Wasser abspritzen.
- Berücksichtigten Sie Umgebungseinfüsse:

• Benutzen Sie das Gerät nicht in feuchter oder nasser Umgebung.
  Gerät nicht im Regen stehen während beziehungsweise arbeiten.

• Arbeitsen Sie nur bei ausreichenden Sichtverhältnissen. Sorgen Sie für gute Beleuchtung.

• Um Verletzungsgefahr für die Finger auszuschlieben, bei Montage- und Reinigungserbeiten Schutzhandschuhe/TRagen.

• Schalten Sie die Maschine ab undziehen Sie den Zünd-kerzenstecker bei:

Wartungs- und Reinigungsrarbeiten
Beseitigung von Störungen
- Reparaturarbeiten
Transport und Lagerung
- Messerwechsel
- Verlassen des Gartenhäckslers (auch bei kurzzeitigen Unterbrechungen)

• Bei Verstopfungen im Ein- und Auswurf der Maschine schalten Sie den Motor aus, ziehen Sie den Zündkerzenstecker und warten Sie den Stillstand der Werkzeuge ab, bevor Sie Materialreste im Ein- oder Auswurf beseitigen.

• Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch des Gerätes müssen Schutzvorrichtungen sorgfällig auf ihre einwandfreie und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfrei Betrieb des Gerätes sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile,müssen sachgemäß durch eine anerkannte Fachwerkstatt repa-riert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.

• Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

• Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

• Lassen Sie keine Werkzeugschlüssel stecken! Überprüfen Sie stets vor dem Einsatz, dass Schlüssel und Einstellwerkzeuge entfernt sind.
• Nehmen Sie keine Reparatur an der Maschine vor, es sei dann, sie besitzen hierfür eine Ausbildung.

! Nehmen Sie keine weiteren Reparatures, als im Kapitel "Wartung" beschreiben sind, an der Maschine vor, sondern wenden Sie sich direkt an den Hersteller, bzw. zuständigen Kundendienst.

Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile konnen Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Sicherer Umgang mit Kraftstoffen

Kraftstoffe und Kraftstoffdämpfe sind feuergefährlich und können beim einatmen und auf der Hautschwere Schäden verursachen. Beim Umgang mit Kraftstoff ist dazu Vorsicht geboten und für eine gute Belüfung zu sorgen.

• Schalten Sie vor dem Betanken des Gartenhäckslers den Motor aus und halten Sie das Gerät abkühlen.
• Beim Tanken nicht rauchen und offenes Feuer vermeiden.
  Tragen Sie beim Tanken Handschuhe.
  Tanken Sie nicht in geschlossenen Räumen (Explosionsgefahr).
• Achten Sie daraufuf, Kraftstoff oder Öl nicht zu verschütten. Säubern Sie den Gartenhängsler sofort, wenn Sie Kraftstoff oder Öl verschüttet haben. Wechseln Sie ihre Kleidung sofort, wenn Sie Kraftstoff oder Öl darüber verschüttet haben.
• Achten Sie daraufuf, dass kein Kraftstoff ins Erdreich gelangt.

Verschlieben Sie den Tankverschluss nach dem Betanken wieder sorgfällig und achten Sie darauf, dass er sich während des Betriebes nicht lost.
- Achten Sie darauf, dass Tankdeckel und Benzinleitungen dicht sind. Bei Undchtigkeiten dürfen Sie das Gerät nicht in Betriebnehmen.
- Transportieren und lagern Sie Kraftstoffe nur in darauf zugelassenen und gekennzeichneten Behältern.
- Halten Sie Kinder von Kraftstoffen fern.
- Transportieren und lagern Sie Kraftstoffe nicht in der Höhe von brennbaren oder weniger entzündlichen Stoffen sowie Funken oder offenem Feuer.
- Entfernen Sie sich zum Starten des Gerätes mindestens drei Meter vom Tankplatz.

Zusammenbau

Es sind zwei Personen für den Zusammenbau erforderlich.

1 Verschlieben Sie den seitlichen Einfülltrichter mit vier Mutter M8.
2 Montieren Sie die Transportgriffe.
Sie benötigen: 4x Linsenkopfschraube M8x35, 4x selbst-sichernde Sechskantmutter, 12x Scheibe A8,4 - Ø 16, 4x Scheibe A8,4 - Ø 24.
3 Zweite Person: kippen Sie den Gartenhacksler zu sich hin.
3 Andere Person: Entfernen Sie die Schraube.
4 Stecken Sie den Auswurf (7) zwischen Blechwand und Auswurfsieb (6).
5 Schieben Sie die Schraube M8x195 durch Blechwand, Auswurf und Auswurfsieb.
6 Sichern Sie die Schrauben mit Scheibe A8,4, Federring A8 und Sechskantmutter M8. Ziehen Sie die Sechskantmutter nicht fest an.
7 Klappen Sie den Auswurf (7) hoch. Montieren Sie dann die Stütze (12). Befestigen Sie zuerst die Stütze rechts und links mit den Schrauben M8x20, Scheibe A8,4, Federring A8 und Sechskantmutter M8.
8 Positionieren Sie das Distanzrohr (39) und stecken Sie dann die Schraube M8x205 durch.
9 Sichern Sie die Schraube mit Scheibe A8,4, Federring A8 und Sechskantmutter M8. Ziehen Sie alle Schraubverbindungen fest an. Die zweite Person kippt den Gartenhacksler jetzt in die andere Richtung.
10 Stecken Sie die Schrauben M8x205 durch den Achträger rechts (38) und dann durch das Gerät. Positionieren Sie die Distanzrohre (39) und schiben Sie die Schrauben durch.
11 Schieben Sie die Achse (10) durch den Achsträger.
Stecken Sie dann den Achsträger links (37) auf.
Sichern Sie die Schrauben mit Scheibe A8,4, Federring A8 und Sechskantmutter M8.
12 Schieben Sie die Räder (11) auf die Achse.

13 Sichern Sie die Räder mit Federring A5 und Radkappe (40).
14 Entfernen Sie die zwei Schrauben.
15 Bringen Sie die Aufbewahrungsbox (9) an.

Vor der ersten Inbetriebnahme

Der Motor des Gartenhäckslers wird nicht mit Benzin und Öl befüllt ausgeliefert.

Befüllen Sie wie unter "Tanken" beschreiben den Gartenhäcksler.

Tanken

Öl

Verwenden Sie ein hochwertiges Öl mit der Klassifikation "SF, SG, SH, SJ" oder higher.
Zusammen mit dem empfohlenem Öl sind keine speziellen Zusätze erforderlich.
Mischen Sie das Öl nicht mit Benzin.

Luftgekühte Motoren laufen heiBer als KFZ-Motoren. Bei Verwendung von nicht-synthetischen Mehrbereichsolen (5W-30, 10W-30 usw.) bei Temperaturen über 4^ kommt es zu higherem Ölverbrauch als normal. Der Ölstand muss haufterig kontrolliert werden.
* Wenn der Motor unter 4^ eingesetzt wird, muss synthetisches Öl verwendet werden, weil es sonst zu Motorschäden kommt.
(i) ** Wenn Öl SAE 30 unter 10^ verwendet wird, kommt es zu schwerem Start und möglichen Schäden an der Motorbohrung durch unzureichende Schmierung.

Ölfassungsvermögen: 0,61

Öl einfällen

1. Entfernen Sie die Oleinfüllschraube (3). 16
2. Fullen Sie das Öl langsam in die Öffnung.
3. Drehen Sie die Oleinfüllschraube fest.
4. Wischen Sie Ölrückstände/Verschmutzungen weg.

Ölstandskontrolle

Entfernen Sie die Öleinfüllschraube (3).

Benzin

Beim Umgang mit Benzin ist erhöhte Auf-merksamkeit geboten. Rauch und offenes Feuer ist nicht zulässig (Explosionsgefahr).

① sauberes, frisches, bleifreies Benzin mit einer Mindestoktanzahl von 85

Füllen Sie kein verbleites Benzin, Diesel oder andere nicht zugelassene Kraftstoffe ein.
Verwenden Sie kein Benzin mit einer Oktanzahl kleiner als 85 ROZ. Dies kann durch erhöhte Motortemperaturen zu schweren Motorschäden führen.
Wenn Sie kontinuierlich im hohen Drehzahlbereich arbeiten, sollen den Benzin mit einer higheren Oktanzahl verwenden.
Aus Umweltschutzgründen wird die Verwendung von bleiffreiem Benzin empfohlen.

Benzin lagern

Kraftstoffe sind nur begrenztagerlich, sie altern. Überlagerte Kraftstoffe und Kraftstoffgemische konnen zu Startproblemen führen. Lagern Sie deshalb nur soviel Kraftstoff, wie Sie in einem Monat verbrauchen.
Lagern Sie Kraftstoffe nur in darauf zugelassenen und gekennzeichneten Behältern. Bewahren Sie Kraftstoffbehälter trocken und sicher auf.
Achten Sie darauf, dass die Kraftstoffbehälter für Kinder unzugänglich gelagert werden.

Betanken des Gartenhäckslers

• Motor ausschalten und abkühlen halten!
  Schutzhandschuheragen!
• Haut- und Augenkontakt vermeiden!

• Unbedingt "Sicherer Umgang mit Kraftstoff" beachten.

• Betanken Sie die Maschine nur im Freien oder in ausreichend belufteten Räumen.

• Säubern Sie die Umgebung des Einfüllbereiches. Verunreinigungen im Tank verursachen Betriebsstörungen.
• Öffnen Sie den Tankverschluss (28) vorsichtig, damit evtl. vorhandener Überdruck abgebaut werden kann. 17
• Füllen Sie das Benzin vorsichtig bis ca. 4 cm unter den Rand des Einfüllstutzens ein, damit das Benzin Platz zum Ausdehnern hat.
• Reinigen Sie den Benzineinfullfilter (29) bei Verunreinigungen. 17
• Verschlieben Sie den Tankverschluss wieder.
  Stellen Sie sicher, dass der Tankverschluss nicht schließt.
• Säubern Sie den Tankverschluss und die Umgebung.
• Überprüfen Sie den Tank und die Kraftstoffleitungen auf Undichtigkeiten.
• Entfernen Sie sich mit der Maschine vor dem Starten des Motors mindestens drei Meter vom Tankplatz.

Inbetriebnahme

• Vergewissern Sie sich, dass das Gerät komplett und vorschrifsmäßig montiert ist.
• Stellen Sie den Häcksler zum Gebrauch auf waagerechten und festen Untergrund (Kippgefahr).
  Das Gerät nicht auf geplasterten oder geschotterten Boden stellen.
• Benutzen Sie das Gerät nur im Freien. Halten Sie Abstand (mindestens 2 m) von einer Wand oder einem anderen starren Gegenstand.
• Überprüfen Sie vor jedem Gebrauch: das Gerät auf eventuelle Beschädigungen.
• ob alle Schrauben fest angezogen sind.

Vor dem Start des Motors 18

1. Kontrollieren Sie Ölstand und Kraftstoff (gegebenenfalls nachfüllen).
2. Stellen Sie den Chokehebel (25) auf Position CHOKEL
3. Stellen Sie den Gasregler (24) auf Position →
4. Stellen Sie den Kraftstoffhahn (2) auf Position → ON.
5. Stellen Sie den Motorschalter auf (30) Position ON.

Start des Motors 19

1. Fassen undziehen Sie langsam den Seilgriff (22) bis Widerstand spürbar ist.
2. Ziehen Sie schnell am Startseil (23) und setzen Sie es dann langsam los.

Ziehen Sie das Startseil nicht ganz hereaus und halten Sie den Seilgriff nicht zurück auf den Motor schlagen.

1. Stellen Sie den Chokehebel (25) auf Position I RUN, sobald der Motor angesprungen ist.
   Springt der Motor nach dem ersten Ziehen nicht an, stellen Sie den Chokehebel (25) auf die Position RUN und wiederholen Sie den Vorgang bis der Motor an-. springt.

Stoppen des Motors 20

1. Stellen Sie den Gashebel (24) auf die Position
2. Stellen Sie den Motorschalter (30) auf die Position OFF.
3. Stellen Sie den Kraftstoffhahn (2) auf die Position OFF.

① Stellen Sie NICHT den Chokehebel (25) auf die Position CHOKEL um den Motor zu stoppen. Dies kann zu Rückzündungen oder Motorschaden führen.

Arbeiten mit dem Gartenhäcksler

Nicht vergessen!

• Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder hinter dem Gerät befindet. Niemals im Bereich der Auswurföffnung stehen.

• Längeres Material, das aus dem Gerät hervorsteht, könnte zurückschnellen, wenn es von den Messern eingezogen wird! Sicherheitsabstand einhalten!

• Niemals in die Einfull- oder Auswurföffnung greifen.
• Halten Sie Gesicht und Körper von der Einfüllöffnung fern.
• Bringen Sie Höhe, andere Körperteile und Kleidung nicht in das Einfüllrohr, Auswurfkanal oder in die Höhe von anderen beweglichen Teilen.
• Vor Einschalten des Gerätes überprüfen, ob keine Häckselrechte im Einfulltrichter sind.
• Beginnen Sie mit dem Häckseln erst, wenn der Benzinmotor die maximale Drehzahl erreicht hat.
• Kippen Sie das Gerät nicht bei laufendem Motor.
• Beim Füllen darauf auf achtenden, dass keine Metallstücke, Steine, Flaschen oder andere nicht zu verarbeitende Gegenstände in den Einfulltrichter gelangen.

• Gelangen fremde Gegenstände in den Einfülltrichter oder das Gerät fängt an außergewöhnliche Gerausche oder Vibrationen zu machen, das Gerät sofort ausschalten, zum Stillstand kommt lessen und folgende Punkte durchführten:

• inspizieren Sie den Schaden

• ersetzen oder reparieren Sie beschädigte Teile
• überprüfen Sie das Gerät undziehen Sie lockere Teile fest

Sie)durfen das Gerat nicht reparieren, wenn Sie dazu nicht berechtigt sind (siehe Sicherheitschinweise).

Was kann ich häckseln?

Ja:

• organische Abfälle aus Haushalt und Garten z. B. Hecken- und Baumschnitt, Straucher, Stauden, verblühte Blumen

Nein:

• Glas, Metallteile, Kunststoffe, Plastiktüten, Steine, Stoffabfälle, Wurzeln mit Erdreich, Speise-, Fisch- und Fleischabfälle

Welches Häckselgut und wie verarbeitie ich diesen mit dem Einfülltrichter (1)?

Straucher, Blätter, Grünabfälle und)dunne Aste konnen gehäckselt werden.
Dünne und lange Straucher und Åste werden Schnell einbezogen. Lassen Sie diese Häckselgut schnell los.
Verarbeiten Sie stark Wasserhaltiges, zum Verkleben neigendes Häckselgut abwechselnd mit holzigem Häckselgut, um eine Verstopfung im Gerät zu vermeiden.
Füllen Sie nicht zuviel Häckselgut auf einmal in den Einfuhrtrichter, um ein Blockieren des Schneidwerkes zu vermeiden.
Benutzen Sie einen hölzernen Stab, um schwerzuganglichen Häckselgut dem Scheidwerk zu zufahren.

Welches Häckselgut und wie verarbeitie ich diesen mit dem seitlichen Einfülltrichter (31)?

Stärkere Åste müssen durch den seitlichen Einfülltrichter zugeführrt werden.
Vermeiden Sie ein Überlasten und Blockieren des Schneidwerkes durch langsames Zuführn der Åste.

Besondere Hinweise zum Häckseln:

Häckseln Sie die Äste, Zweige und Holzer kurz nach dem Schneiden
-这意味着 Häckselgut wird bei Austrocknung sehr hart, der maximal zu verarbeitende Astdurchmesser wird hier-durch geringer.
Entfernen Sie Seitentriebe bei stärker verzweigten Åsten.
Führer Sie Åste mit großem Astdurchmesser langsam zu.
Das gehäckselte Gut im Bereich der Auswurföffnung nicht zu hoch anwachsen{laffen. Dies kann zur Folge haben, dass bereits Gehäckseltes den Auswurfkanal verstopft. Dadurch kann es zu einem Rückschlag des Materials durch die Einfūlöffnung kommt.
Reinigen Sie die Einfüllöffnung und den Auswurfkanal, wenn das Gerät verstopt ist. Schalten Sie hierfür zuerst den Motor aus undziehen Sie den Zündkerzenstecker.
Beachten Sie, dass der Ihrem Gerat entsprechende maximal zu verarbeitende Astdurchmesser eingehalten wird (s.
Seite 10). Je nach Art und Frische des Holzes kann sich der maximal zu verarbeitende Astdurchmesser verringern.
Das Messerwerkzieht das Häckselgutweitgehend selbständig ein.
Schalten Sie umgehend den Motor bei Blockieren des Schneidwerkes aus, um ein Überlasten des Motors zu vermeiden. Beseitigen Sie vor wiedereinschalten des Motors die Störung.

Wartung und Pflege

Vor jeder Wartungs- und Reinigungsrarbeit

Motor ausschalten
- Stillstand der Schneideinrichtung abwarten
- Zündkerzenstecker abziehen

Führer Sie Wartungsarbeiten nicht in der Höhe von offenem Feuer durch. Brandgefahr!

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.

Nur Originalteile verwenden. Andere Teile konnen zu unvorhersehbaren Schäden und Verletzungen führen.

Tragen Sie Schutzhandschuhe zur Vermeidung von Verletzungen.

Achten Sie darauf, Werkzeug und Schraubenschlüssel nach der Wartung oder Reparatur wieder zu entfern.

Weitergehende Wartungs- und Reinigungsrarbeiten, als die in this dem Kapitel beschrieben, * dürfen nur vom Kundendienst durchgefuhrt werden.

Wartung

Damit eine lange und zuverlassicige Nutzung des Gerätes gewährleistet ist, führen Sie die folgenden Wartungsarbeiten regelmäßig aus.

Überprüfen Sie das Gerät auf

• lose Befestigungen.
• verschlissene oder beschädigte Bauteile, insbesondere Keilriemen, Messer und Schläger.
  Tankverschluss und Kraftstoffleitungen auf Dichtigkeit.
• richtig montierte und intakte Abdeckungen oder Schutzeinrichtungen.

Keilriemen (14) spannen

Überprüfen Sie regelmäßige die Spannung des Keilriemens, Denn einloser Keilriemen mindert die Drehzahl des Motors.

Der Keilriemen ist richtig gespannt, wenn dieser ca. 10 mm durchgedrückt werden kann.

1. Um die Spannung des Keilriemens zu überprüfen, müssen Sie die Riemenabdeckung (16) abnehmen. 21 22
2. Prufen Sie die Spannung des Keilriemens. 23
3. Losen Sie zum Nachspannen die vier Schrauben am Motor. 24
4. Versetzen Sie den Motor soweit, bis Sie den Keilriemen 10 mm durchdrücken konnen.
5. Achten Sie darauf, dass die Antriebs- (13) und Motorkeilriemenschibe (15) fluchten.
6. Ziehen Sie die Schrauben am Motor wieder fest.
7. Bringen Sie die Riemenabdeckung wieder an.

Keilriemen (14) wechseln

Ersetzen Sie umgehend beschädigte oder zu lange Keil-riemen.

1. Entfernen Sie die Riemenabdeckung (16). 21 22
2. Losen Sie die vier Schrauben am Motor. 24
3. Versetzen Sie den Motor soweit, bis der Keilriemen problemlos abzunehmen ist.
4. Legen Sie den neuen Keilriemen auf.
5. Spannen Sie den Keilriemen indem Sie den Motor soweit versetzen, bis Sie den Keilriemen 10mm durchdrucken konnen. 23
6. Achten Sie darauf, dass die Antriebs- (13) und Motorkeilriemenschibe (15) fluchten.
7. Ziehen Sie die Schrauben am Motor wieder fest.
8. Bringen Sie die Riemenabdeckung wieder an.

Messer (17) wenden bzw. wechseln

Einschätzung eines stumpfen Messers:

das Häckselgeräusch klingt schwerfällig.
der Keilriemen rutscht durch, obwohl er gespannt ist.
die Schneidgeschwindigkeit hat stark abgenommen.

1. Entfernen Sie die Schraube M8x205. 25
2. Ziehen Sie die zwei Federstecker (34) und den Bolzen (35) heraus. 26
3. Klappen Sie das Auswurfsieb (6) herunter. 27
4. Losen Sie die vier Muttern. 27
5. Öffnen Sie die Abdeckklappe (19). 28

Offnen Sie die Abdeckklappe nur um 90^ , dadurch wird die Messerscheibe blockiert.

1. Drehen Sie die Messerscheibe so, dass das Messer durch die Öffnung sightbar ist. 28
2. Losen Sie zuerst die selbstsichernden Muttern und drehen Sie dann die Schrauben Heraus. 28
3. Wenden bzw. wechseln Sie das Messer aus.
4. Befestigen Sie das Messer mit den Schrauben und den selbstsichernden Muttern undziehen Sie diese fest an.
5. Verschlieben Sie die Abdeckklappe mit den vier Muttern.
6. Klappen Sie das Auswurfsieb hoch und befestigen es.
7. Bringen Sie die das Distanzrohr (9) und die Schraube M8x205 wieder an.

Gegenmesser (18) wechseln

1. Losen Sie die vier Muttern am seitlichen Einfülltrichter (31). 29
2. Losen Sie die vier Muttern am Gegenmesser. 30
3. Montieren Sie das neue Gegenmesser.
4. Schrauben Sie die vier Muttern zum Verschlieben des seitlichen Einfulltrichters wieder fest.

Schläger wenden / wechseln

Lässt die Häckselleistung nach, müssen die Schlager gewendet bzw. ausgetauscht werden.

These Wartungsarbeit muss vom Kundendienst durchgeführt werden.

Luftfilter (21) reinigen bzw. auswechseln

Reinigen Sie den Luftfilter regelmäßig von Staub und Schmutz, um

Startschwierigkeiten,
Leistungseinbußen
- zu hohem Kraftstoffverbrauch vorzubeugen.

Reinigen Sie den Luftfilter ca. alle 25 Betriebsstunden, bei besonderss staubigen Verhältnissen offen.

1. Lösien Sie die Schraube und entfernen Sie die Abdeckung (20). 31
2. Entfernen Sie den Haltebügel (32) und den Luftfilter (21) aus Schaumstoff aus der Abdeckung. 32
3. Reinigen Sie Haltbuhl, Abdeckung und Luftfilterplatte (33).
4. Waschen Sie den Luftfilter aus Schaumstoff mit Wasser und flüssigem Reinigungsmittel.

5. Drucken Sie den Luftfilter in einem trockenen, sauberen Lappen aus.

6. Lassen Sie den Luftfilter gut trocknen.

7. Tauchen Sie den Luftfilter in Motoröl und drücken ihn dann in einem trockenen, sauberen Lappen aus, um überschüssiges Öl zu entfernen.
8. Bringen Sie Luftfilter und Haltebügel in der Abdeckung an.
9. Schrauben Sie die Abdeckung wieder fest.

Wechseln Sie den Luftfilter regelmäßig aus.

1 Beschädigte Luftfilter mussen sofort ausgewechselt werden.

Zündkerze (26) überprüfen bzw. auswechseln

Berühren Sie die Zündkerze oder den Zündkerzenstecker nicht bei laufendem Motor. Hochspannung! Verbrennungsgefahr bei freiBem Motor. Schutzhand-schuhe/TRagen!

Kontrollieren Sie regelmäßige die Zündkerze und den Abstand der Elektroden.

Gehen Sie dazu folgendermaBen vor:

1. Lassen Sie den Motor abkühlen.
2. Entfernen Sie die Abdeckung (20) des Luftfilters. 31
3. Ziehen Sie den Zündkerzenstecker (27) von der Zündkerze ab. 33
4. Schrauben Sie die Zündkerze mit dem mitgelie-ferten Zündkerzenschlüssel (36) hersa. 34
5. Reinigen Sie die Zündkerze, wenn sie verschmutzt ist.
6. Der Elektrodenabstand muss 0,76mm betragen.

Wechseln Sie die Zündkerze aus:

• alle 100 Stunden oder jeder Saison (je nachdem, welcher Fall zuerst eintritt)
• wenn der Isolationskorper beschädigt ist
• bei starkem Elektrodenabbrand
• bei stark verschmutzen oder verölten Elektroden

Verwenden Sie folgende Zündkerzen:

• Champion RC12YC
• oder gleichwertige

Zündfunke prüfen

1. Lassen Sie den Motor abkühlen.
2. Entfernen Sie die Abdeckung (20) des Luftfilters. 31
3. Ziehen Sie den Zündkerzenstecker (27) von der Zündkerze (26) ab. 33
4. Schrauben Sie die Zündkerze mit dem mitgelieferten Zünd-kerzenschlüssel (36) aus.
5. Schrauben Sie die Zündkerze heraus.
6. Stecken Sie den Zündkerzenstecker fest auf.
7. Stellen Sie den Motor wie unter „Vor dem Start des Motor" beschreiben ein.
8. Drücken Sie die Zündkerze mit einer isolierten Zange gegen das Motorgehause (nicht in der Höhe des Kerzenloches).
9. Ziehen Sie kräftig das Startseil am Anwerfgriff.

Bei einwandfrei Funktion muss ein Funke zwischen den Elektroden sightbar sein.

Schalldämpfer / Austrittsöffnung 38

Kontrollieren Sie regelmäßig den Schalldämpfer. Reinigen Sie regelmäßig die Austrittsöffnung (41).

Ölwechsel

Wechseln Sie das Öl, solange der Motor noch warm ist.

Das Öl ist nach den ersten 5 Betriebsstunden zu wechseln. Danach nur alle 100 Betriebsstunden bzw. jeder Saison.

Es sind zwei Personen erforderlich.

1. Entfernen Sie die Abschirmung (5) des Auswurfes. 35
2. Losen Sie die Ölablassschraube (4). 36
3. Erste Person: halten Sie ein mindestens 0,6 l fassendes Gefäß unter die Ölablassschraube. Zweite Person: kippen Sie den Gartenhäcksler, damit das Öl herauslaufen kann.
4. Säubern Sie den Bereich um die Ölaustrittsöffnung gründlich.
5. Schrauben Sie die Ölablassschraube wieder rein.
6. Bringen Sie die Abschirmung des Auswurfes wieder an.
7. Entfernen Sie die Oleinfüllschraube (3).
8. Füllen Sie das neue Öl - 0,6 l - (Öl siehe „TANKEN") langsam in die Öffnung.
9. Drehen Sie die Öleinfüllschraube fest.
10. Wischen Sie Ölrückstände/Verschmutzungen weg.

Gerät verstopft

Verstopfungen in der Maschine verringern die Leistung der Maschine.

Wie beseitige ich Verstopfungen?

1. Entfernen Sie die Schraube M8x205. 25

2. Ziehen Sie die zwei Federstecker (34) und den Bolzen (35) heraus. [26]

3. Klappen Sie das Auswurfsieb (6) herunter. 27
4. Entfernen Sie alle Verunreinigungen aus der Maschine.
5. Klappen Sie das Auswurfsieb hoch und befestigen es.
6. Bringen Sie die das Distanzrohr (9) und die Schraube M8x205 wieder an.

Pflege

Reinigen Sie das Gerät sorgfältig nach jedem Gebrauch, damit die einwandfrei Funktion erhalten bleibt. Zur Welterhaltung und einer langen Lebensdauer Nachstehendes beachten:

• Luftungsschlitze frei und sauber halten.
• überprüfen der Befestigungsschrauben (ggf. nachziehen).
• nach dem Häckseln das Gerätinnen und außen reinigen. Benutzen Sie zum Reinigen Ihres Geräts nur ein warmes feuchtes Tuch und eine weiche Bürste.

Verwenden Sie niemals Reinigungsd oder Lösungsmittel. Sie konnten dem Gerat irreparable Schäden zufugen. Die Kunststoffeilen konnen von Chemikalien angegriffen werden.

• den Häcksler nicht mit fließen dem Wasser oder Hochdruckreinigern reinigen.
• blanke Metallteile nach jedem Gebrauch zum Schutz gegen Korrosion mit einem umweltschonenden, biologisch abbaubaren Spruhol behandeln.

Wartungsplan

Wartungsarbeiten	vor jedem Gebrauch	nach jedem Gebrauch	nach den ersten 5 Stunden	alle 25 Stunden	alle 50 Stunden	alle 100 Stunden	bei Bedarf	jede Saison
Tanken und Ölstand prüfen	■
Öl wechseln			■		■			■
Benzin wechseln								■
Benzineinfullfilter reinigen							■
Benzineinfullfilter wechseln							■
Luftfilter reinigen				■
Luftfilter wechseln							■
Zündkerze und Zündkerzenstecker kontrollieren						■		■
Zündkerze wechseln								■
Maschine kontrollieren	■
Maschine reinigen		■
Keilriemen kontrollieren	■
Messer kontrollieren	■
Messer wechseln							■

Standortwechsel / Transport

Vor jedem Standortwechsel

das Gerät ausschalten, Zündkerzenstecker abziehen und Kraftstoffhahn schreiben.

Vor jedem Transport

das Gerät ausschalten, Zündkerzenstecker abziehen, Kraftstoffhahn schließen und Motor abkühlen{lassen.
den Kraftstofftank leeren, um Kraftstoffüberlauf zu vermeiden.
das Gerät in oder auf einem Fahrzeug gegen Verrutschen sichern.

Lagerung / längerfristige Lagerung

• Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf, jeder nichtnehmen einem Herd, Ofen oder Warmwasserboiler mit Dauerflamme oder anderen Funken erzeugenden Geräten.

• Lassen Sie den Motor abkühlen, bevor Sie das Gerät verstauen.

• Beachten Sie vor einer längerfristigen Lagerung folgenden, um die Lebensdauer des Häckslers zu verlangern und ein leichtgängiges Bedieren zu gewährleisten:

Führn Sie eine gründliche Reinigung durch.
Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl.

① Verwenden Sie kein Fett.

Nehmen Sie den Zündkerzenstecker ab.
Schrauben Sie die Zündkerze Heraus. Füllen Sie dann etwas Motoröl (ca. 5 - 10 ml) in den Zylinder. Ziehen Sie langsam am Seilgriff, um das Öl zu vertellen. Setzten Sie die Zündkerze wieder ein.

① Vor einer erneuten Benutzung des Gerätes müssen Sie die Zündkerze herausschrauben und reinigen.

Leeren Sie den Kraftstofftank vollständig.
Entsorgen Sie Restkraftstoff vorschrifsmäßig (umweltfreundlich).
Fahren Sie den Vergaser leer.
Wechseln Sie das Öl.
Überprüfen Sie die Maschine auf einwandfrei den Zustand, damit nach einer längeren Lagerung eine zuverlüssige Nutzung des Gerätes gewährleistet ist.

Technische Daten

	GHB
Typ	760
Motor	4-Takt Benzin
Motorleistung	4,8 kW (6,5 PS)
max. Motordrehzahl n0	3600 min-1
max. Schneidgeschwindigkeit	2000 min-1
Schalldruckpegel LPA	96 dB (A)
gemessener Schalleistungspegel LWA	108,4 dB (A)
garantieter Schalleistungspegel LWA	110 dB (A)
max. zu verarbeitender Astdurchmesser (je nach Holzart und -frische)	Einfülltrichter: Ø 10 mm Seitentrichter: Ø 76 mm
Gewicht	83,5 kg
Kraftstoff:	Benzin (bleifrei)
Öl:	Klassifikation „SF, SG, SH, SJ“ oder höher
Öltank-Inhalt:	0,6 l

Vor jeder Störungsbeseitigung

• Gerä ausschalten
• Stillstand des Häckslers abwarten
• Zündkerzenstecker abziehen

Störung	mögliche Ursache	Beseitigung
Motor lauft nicht an	Motor im kalten ZustandChokehebel auf „I I I R UN" gestellt	Chokehebel auf „CHOKEL“ stellen
	Gashebel auf „gestellt	Gashebel auf „stellen
	Motorschalter auf „OFF“ gestellt	Motorschalter auf „ON“ stellen
	Kraftstoffhebel auf „OFF“ gestellt	Kraftstoffhebel auf „ON“ stellen
	kein Kraftstoff	Kraftstoffmenge prüfen
	Kraftstoff all oder verschmutzt	Kraftstoff in ein Gefäß im Freien ablassen. Tank mit frischem, sauberem Kraftstoff befüllen.
	Fehler in der Kraftstoffleitung	Kraftstoffleitung auf Knicke oder Beschädigungen überprüfen
	Zündkerzenstecker nicht aufgesteckt	Zündkerzenstecker aufsteeken
	kein Zündfunke	a) Zündkerze reinigen bzw. ersetzenb) Zündkabel prüfenc) Störung kann nicht behoben werden?Zündanlage vom Hersteller bzw. zuständigeKundendienstelle überprüfen lessen
	Motor abgesoffen	Zündkerze herausschrauben, reinigen und trocken; anschließend das Starteril mehrmalsziehen; Zündkerze wieder reinschrauben
	Vergaser defekt	Hersteller bzw. zuständige Kundendienstelle aufsuchen
	Motor defekt	Motor auswechseln
	Internet Fehler	Hersteller bzw. zuständige Kundendienstelle aufsuchen
Motor stottert(lauft unregelmäßig)	Chokehebel auf „CHOKEL“ gestellt	Chokehebel auf „I I IR UN“ stellen
	Zündkerzenstecker nicht fest aufgesteckt	Zündkerzenstecker fest aufsteeken
	Entlüftungsloch im Tankdeckel verstopf	Tankdeckel und Entlüftungsloch säubern
	Kraftstoff all oder verschmutzt	Kraftstoff in ein Gefäß im Freien ablassen. Tank mit frischem, sauberem Kraftstoff befüllen.
	Vergaser nicht richtig eingestellt	Vergaser einstellen lessen
Motorleistung{lasset nach	Maschine ist überlastet	a) Materialzufahr verringnBMaximalen Astdurchmesser beachten
	Maschine ist verstopf	Maschine gründlich von innen reinigen
verminderte Schnittleistung bzw.lasset nach	Messer stumpf	Messer nachschleifen oder austrauschen
	Schläger abgenutzt	Schläger austauschen
	Keilriemen rutsch durch	Keilriemen spannen
im seitlichen Trichter werden die Äste nicht selbstständig eingezogen	Messer stumpf	Messer austrauschen
Außergewöhnliche Gerausche bzw.Vibrationen	Schrauben, Mutter oder andere Teilelocker	Teile befestigenn Wenn die Teile nicht zu befestigen sind oder dieGerausche bleiben: Hersteller bzw. Kundendienst-stellene aufsuchen.

Pos.-Nr.	Bestell-Nr.	Benennung
1	385605	Einfülltrichter
2		Kraftstoffhahn
3		Öleinfüllschraube
4		Ölablassschraube
5	385606	Abschirmung Auswurf
6	385607	Auswurfsieb
7	375608	Ausbuwarf
8		Transportgriff
9	3856011	Aufbewährungsbox
10	385612	Achse
11	385613	Rad
12	385614	Stütze
13		Antriebskeilriemenschibe
14	385616	Keilriemen
15		Motorkeilriemenschibe
16	385618	Riemenabdeckung
17	385619	Messer
18	385620	Gegenmesser
19		Abdeckklappe
20		Abdeckung Luftfilter
21	385640	Luftfilter
22		Seilgriff
23		Startseil
24		Gasregler

Pos.-Nr.	Bestell-Nr.	Benennung
25		Chokehebel
26	385639	Zündkerze
27		Zündkerzenstecker
28		Tankverschluss
29		Benzineinfullfilter
30		Motorschalter
31	385622	seitlicher Einfülltrichter
32		Haltebügel für Luftfilter
33		Luftfilterplatte
34	385623	Federstecker
35	385624	Bolzen
36		Zündkerzenschlüsel
37	385625	Achsträger – links
38	385625	Achsträger – rechts
39	385626	Distanzrohr
40	385627	Radkappe
41		Schalldämpfer / Austrittsöffnung
42	385628	Spritzschutz (Einfülltrichter)
43	385631	Spritzschutz (seitlicher Einfülltrichter)
44	385602	Sicherheitsaufkleber 1
45	385603	Sicherheitsaufkleber 2
46	382316	Sicherheitsaufkleber 3
47	385604	Sicherheitsaufkleber 4

Ersatzteile bestellen:

• Bezugsquelle ist der Hersteller oder Handler
• erforderliche Angaben bei der Bestellung:

Farbe des Gerätes
- Ersatzteil - Nr. / Bezeichnung
- gewünschte Stückzahl
Gartenhacksler-Modell
Gartenhacksler-Typ

Beispiel:

orange, 385606 / Abschirmung Auswurf, 1, GHB 760

Garantie

Bitte beachten Sie die beiliegende Garantieerklarung.

Remplacez la bougie:

ATIKA GmbH & Co. KG
Schinkelstraße 97
59227 Ahlen - Germany

Bei einwandfreiier Funktion muss ein Funke zwischen den Elektroden sightbar sein.CZ-Pri bezvadné funkci musí byt jiskra mezi elektrodami jasně viditelné.

Schinkelstraße 97, 59227 Ahlen - Germany

Schinkelstraße 97, 59227 Ahlen - Germany

ATIKA GmbH & Co. KG - Technisches Buro - Schinkelstr. 97

Schinkelstraße 97, 59227 Ahlen - Germany

ATIKA GmbH & Co. KG - Technisch kantoor - Schinkelstr. 97 59227 Ahlen - Germany

Ahlen, 04.05.2010

Verder können er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Schinkelstraße 97, 59227 Ahlen - Germany

Schinkelstraße 97, 59227 Ahlen • Postfach 21 64, 59209 Ahlen Germany

Tel.: [phone] / 8 92-0 • Fax: [phone] / 8 18 12

E-mail: [e-mail] • Internet: www.atika.de
