RKF-100 - Ventilator ROTEL - Gratis gebruiksaanwijzing en handleiding

Producttype	Ventilatiekit voor koeling van elektronische apparatuur
Merk	ROTEL
Model	RKF-100
Afmetingen (B x H x D)	Ongeveer 482 mm x 44 mm (1U) x 250 mm
Gewicht	Ongeveer 2,5 kg
Voeding	110-120-230 V AC, 50/60 Hz (intern selecteerbaar)
Aantal ventilatoren	3 ventilatoren met een diameter van 120 mm
Ventilatietype	Configureerbare multidirectionele koeling (voor, achter, boven)
Snelheidsregeling	Automatische regeling via temperatuursensor (intern of extern)
Vooringestelde starttemperaturen	35°C (95°F) of 40°C (104°F), selecteerbaar
Temperatuursensor	Magnetische externe sensor meegeleverd; interne sensor ingebouwd
Trigger 12V-bediening	Trigger-ingang 6-15 V DC voor automatische activering; trigger-uitgang voor master/slave-synchronisatie
Luchtfilter	Verwijderbaar filter achter het voorpaneel
Bedrijfsindicator	Blauwe LED op het voorpaneel
Behuizingmateriaal	Metaal (staal/aluminium) met verwijderbaar voorpaneel
Montage	19-inch rackmontage (1U)
Onderhoud en reiniging	Afstoffen met een droge doek; luchtfilter wasbaar/herbruikbaar
Onderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen; neem contact op met een erkende dealer
Veiligheid	Niet blootstellen aan vocht; stekker uittrekken voor onderhoud; de stekker niet aanpassen
Garantie	Raadpleeg de meegeleverde garantiekaart; geldig mits correct gebruik

Veelgestelde vragen - RKF-100 ROTEL

Hoe stel ik de luchtstroomrichting in op de RKF-100?

U kunt de uitblazing configureren via de voor-, achter- of bovenzijde door de zijschroeven van het ventilatorenblok los te draaien, het blok boven of onder te plaatsen en de meegeleverde afdekkingen en schuimrubber pluggen te gebruiken om niet-gebruikte openingen af te sluiten. Raadpleeg de handleiding voor gedetailleerde schema's.

Hoe stel ik de inschakeltemperatuur van de ventilatoren in?

Gebruik de schakelaar aan de achterzijde van het apparaat om te kiezen tussen 35°C en 40°C. De ventilatoren starten alleen wanneer de temperatuur de geselecteerde drempel overschrijdt.

Kan ik een externe temperatuursensor gebruiken?

Ja, sluit de meegeleverde magnetische sensor aan op de daarvoor bestemde ingang aan de achterzijde. Deze schakelt automatisch de interne sensor uit. Plaats de sensor op de plek waar u de temperatuur wilt meten.

Hoe synchroniseer ik meerdere RKF-100 eenheden?

Zet de trigger-modusschakelaar op 'Sync' op de master-eenheid. Verbind de trigger-uitgang 'Out' van de master met de trigger-ingang 'In' van de slave-eenheid. Beide apparaten starten samen zodra de door de master gemeten temperatuur wordt bereikt.

Hoe reinig ik het luchtfilter?

Verwijder het voorpaneel, neem vervolgens het verwijderbare luchtfilter eruit. Was het met lauw water en droog het volledig voordat u het terugplaatst. Stof ook de behuizing af met een droge doek.

Wat is de benodigde voedingsspanning?

Het apparaat is in de fabriek ingesteld op uw netspanning (110 V, 120 V of 230 V, 50/60 Hz). Probeer deze spanning niet te wijzigen, anders vervalt de garantie.

Wat moet ik doen als de ventilatoren niet draaien in de automatische modus?

Controleer of de schakelaar op het voorpaneel op 'Auto' staat en of de omgevingstemperatuur de gekozen drempel (35°C of 40°C) overschrijdt. Zorg ervoor dat de temperatuursensor (intern of extern) correct is aangesloten.

Kan ik dit apparaat buitenshuis gebruiken?

Nee, de RKF-100 is uitsluitend ontworpen voor gebruik binnenshuis. Stel het niet bloot aan regen of vocht om elektrocutiegevaar te voorkomen.

Hoe onderhoud ik het apparaat?

Trek de stekker uit het stopcontact voor onderhoud. Reinig de buitenkant met een droge doek. Het luchtfilter is wasbaar. Steek geen voorwerpen in de ventilatieopeningen.

Wat moet ik doen bij een storing?

Probeer het apparaat niet zelf te repareren, omdat het geen door de gebruiker te repareren onderdelen bevat. Neem contact op met uw erkende Rotel-dealer of een gekwalificeerde technicus.

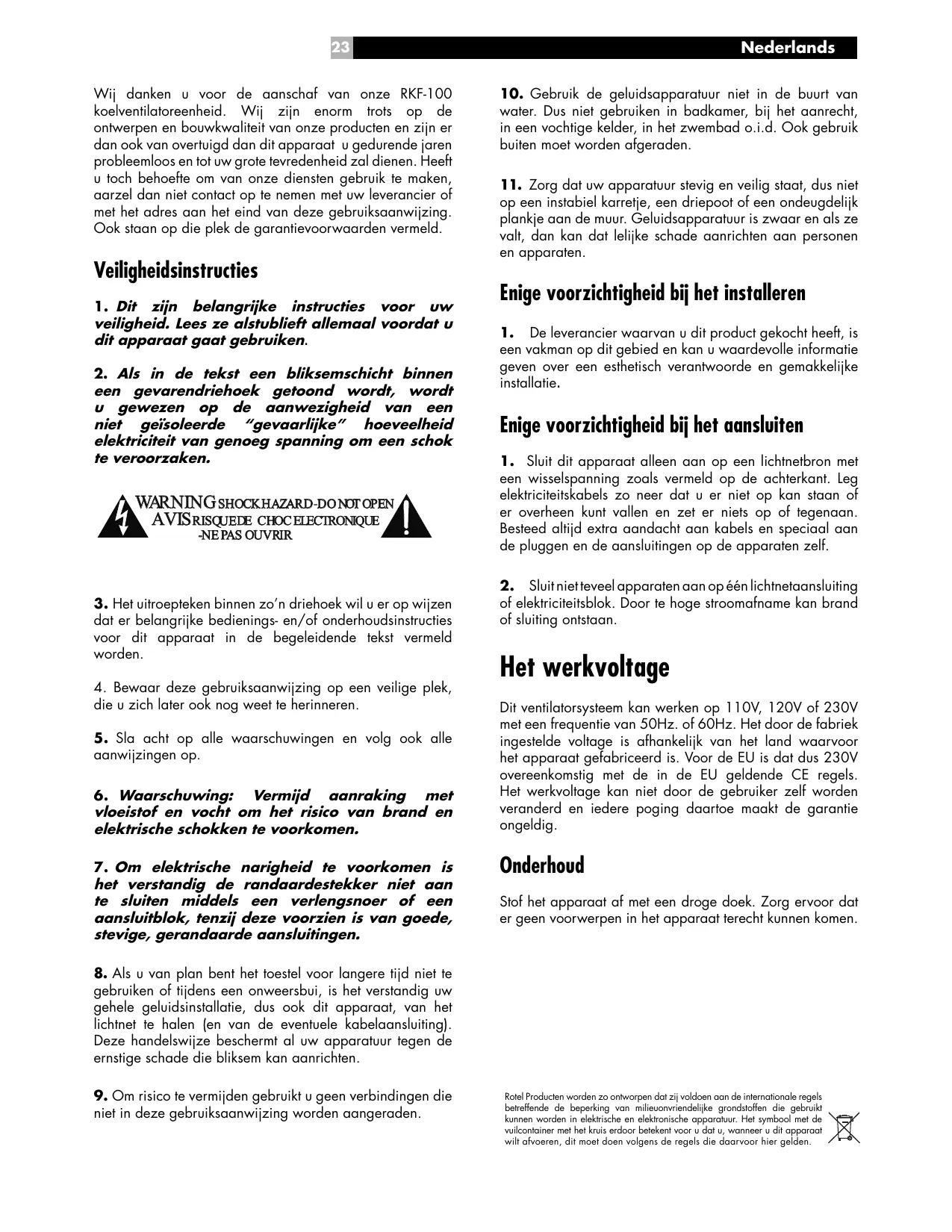

GEBRUIKSAANWIJZING RKF-100 ROTEL

Koelventilator eenheid

Wij danken u voor de aanschaf van once RKF-100 koelventilatoreenheid. Wijল enorm trots op de ontwerpen en bouwkwaliteit van once producten en+zijn er dan ook van overtuigd dan dit apparaat u gedurende jaren probleemloos en tot uw grote tevredenheid za dienen. Heeft u toch behoefte om van once diensten gebruik te make, aarzel dan Niet contact op te nemen met uw leverancier of met het adres aan het eind van deze gebruiksaanwijzing. Ook staan op die plek de garantievoorwaarden vermeld.

Veiligheidsinstructies

1. Dit zich belongingsijke instructies voor uw veiligheid. Lees ze alstublieft allemaal voordat u dit apparaat.gaat gebruiken.
2. Als in de tekst een bliksemschicht binnen een gevarendriehoek getoond worden, worden u gewezen op de aanwezigheid van een nicht geisoleerde "gevaarlijke" hoeveelheid elektricitit van genoeg spanning om een schok te veroorzaken.

1. Het uitroepteken binnen zo'n driehoek wil u er op wijzen dat er belangrijke bedienings- en/of onderhoudsinstructies voor dit apparaat in de begeleidende tekst vermeld worden.
2. Bewaar deze gebruiksaaanwijzing op een veilige plek, die u zich later ook nog weet te herinneren.
3. Sla acht op alle waarschuwingen en volg ook alle aanwijzingen op.
4. Waarschuwing: Vermijd aanraking met vloeistof en vocht om het risico van brand en elektrische schokken te voorkomen.
5. Om elektrische narigheid te voorkomen is het verstandig de randaardestekker Niet aan te sluiten middels een verlengsnoer of een aansluitblok, tenzij deze voorzien is van goede, stevige, gerandaarde aansluitingen.
6. Als u van plan bent het toestel voor langereijd Niet te gebruiken of tijdens een onweersbui, is het verstandig uw gehele geluidsinstallatie, dus ook dit apparaat, van hetlichtnet te halen (en van de eventuele kabelaansluiting). Deze handelswijze beschermt al uw apparatuur gegen de ernstige schade die bliksem kan aanrichten.

7. Om risico te vermijden gebrukt u geen verbindingen die nicht in deze gebruiksaanwijzing worden aangeraden.

8. Gebruik de geluidsapparatuur nicht in de buurt van water. Dus Niet gebruiken in badkamer, bij het aanrecht, in een vochtige kelder, in het zwembad o.i.d. Ook gebruik buiten moet worden afgeraden.

9. Zorg dat uw apparatuur stevig en veilig staat, dus nicht op een instabel karretje, een driepoot of een ondeugdelijk plankje aan de muur. Geluidsapparatuur is zwaar en als ze valt, dan kan dat lelijke schade aanrichten aan Personen en apparaten.

Enige voorzichtigheid bij het installereren

1. De leverancier waarvan u dit product gekocht heeft, is een vakman op dit gebied en kan u waardevolle informatatie gezven over een esthetisch verantwoorde en gemakkelijke installmentie.

Enige voorzichtigheid bij het aansluten

1. Sluit dit apparaat alleen aan op een lichtnetbron met een wisselspanning zoals vermeld op de achterkant. Leg elektriciteitskabels zo neer dat u er Niet op kan staan of er overheen kunt vallen en zet er niets op of tegenaan. Besteed altijd extra aandacht aan kabels en special aan de pluggen en de aansluitingen op de apparaten zelf.
2. Sluit Niet teveel apparaten aan op een lichtnetaansluiting of elektriciteitsblok. Door te hoge stroomafname kan brand of sluiting ontstaan.

Het werk voltage

Dit ventilatorsystem kan werkden op 110V, 120V of 230V met een freiestie van 50Hz of 60Hz . Het door de fabriek ingestelde voltage is afhankelijk van het land waar voor het apparaat gefabricieerd is. Voor de EU is dat dus 230V overeenkomstig met de in de EU geldende CE regels. Het werkvoltage kan Niet door de gebruiker zich worden veranderd en iedere poging daartoe maakt de garantie ongeldig.

Onderhoud

Stof het apparaat af met een droge doek. Zorg ervoor dat er geen voorwerpen in het apparaat terecht konnen komen.

Rotel Produktien worden zo ontworpen dat zij voldoen aan de internationale regels betreffende beperking van milieuuonvriendenteigloondstoffen die gekrukt konnen worden in elektrische en elektronische apparatuur. Het symbol met de vuilcontainer met het kruis erdoor betekent voor u dat u, wonneer u dit apparaat wilt afvoeren, dit要去 doen volgens de regels die waarvoort hier gelden.

Algemene beschrijving

De RKF-100 is een koelingsystem dat in twee richtingen kan werken en is uitergerust met drie vrijwel geruisloze 12 cm ventilatoren waarvan de snelheid worden geregeld middels temperatuursafhankelijk sensoren. Hij is ontworpen om op drie verschillende manieren te functioneren: afzuiigen, blazen en lucht afvoeren. De gewenste koelwijze kan worden ingesteld en is afhankelijk van het betreffende apparaat.

De RKF-100 heeft nog vele andere eigenschappen en functies, die alle op de volgende pagina's worden beschreiben.

Devoorkant

De schakelaar op de afneembare 19'' voor Kant is voor het aan/uit zetten en de automatische functies. Een blauw lampje LAST ZEN OF DE ventilatoren OOK daadwerkelijk functioneren. Achter het rooster bevindt zich een uitneembaar luchtfilter.

Belangrijk! De aanpositie van de schakelaar "ON" worden alleen gezebuikt bij het testen van de ventilatoren, waarbij zij dan op maximale snelheid werken. Na deze test van de RKF-100 adviseren wij deze schakelaar op "AUTO" tezetten. In deze stand zullen noch de ventilatoren noch het blauwe lampje hun werkGENCY verrichten voordat de ingestelde temperatuur bereikt is.

De wichtkant

De hiervolgende beschrijving toont van links waar rechts alle bedieningsorganen en aansluitingen van deijkenkant.

De temperatuurafhankelijke sensor

Op deze ingang kurz u de bijgeleverde gekrulde voelkabel aansluiten. De magnetische "kop"要去 op de "hete plek" van de installmentie geplaatst worden, waar hij de omgevingstemperatuur meet, die op zijn beurt waer de snugheid van de drie ventilatoren bepaalt.

Aan/uitschakeling op de "trigger" 12VDC wijze

Met de functieschakelaar in de 12V positie en de trigger-ingang "IN" in gebruik, za de RKF-100 zich instellen op de automatische werkingswijze wanner er een signaltussen de 6 en 15 volt (gelijkspanning) op deze ingang verschijnt en de ingestelde begintemperatuur is bereikt.

Wilt u in bezelfde ruimte meerere RKF-100's gebruiken, dan kurz u de apparaten synchroniseren middels de schakelaar "sync". U要去 dan de trigger uitgang "OUT" van het "eerste" (de meester) apparaat verbinden met de trigger-ingang "IN" van het/de andere (de slaaf/slaven). U heeft de apparaten nu gesynchroniseerd die alle zullen gaan werkken als de ingestelde begintemperatuur van de "master" is bereikt.

U begript dat in een dergelijkke opstelling de eventuele temperatuurinstellungen van de z.g. slaven worden genexeerd

De "Fan Auto-On" temperatuur schakelaar

Deze schakelaar stelt u in staat de RKF-100 op twee vooringestelde temperaturen te laten werken, t.w. in de lage stand op 35^ en in de hoge stand op 40^ . Zo bent u ervan verzekerd dat de ventilatoren altijd boven de ingestelde omgevingstemperatuur geactiveerd zullen worden.

Wenst u de hete lucht maar buiten te brengen, dan moet u de twee pluggen op de achechterkant verwijderen en twee flexibele slangen aanbrengen. Deze slangen zich Niet met het apparaat geleverd. Zie ook paging 3 voor een volledige beschrijving van deze mogelijkheid.

Voor meer informatie(Int) contact opnemen met uw Rotel leverancier of met ons:

B&W Loudspeakers Nederland B.V., Brugwachter 9, tel. [phone], 3034 KD Rotterdam.

Gegevens en ontwerp zijn voorbehonden.

Rotel's garantievoorwaarden voor de Benelux:

5aar op onderdelen en arbeidsloan van de
elektronische schakelingen;
2aar op onderdelen en arbeidsloan van de
mechanische onderdelen;
1aar op het lasermechaniek.
Dezegarantievoorwaardenzinietoverdraagbaar
en geldendus alleen voor de eerste eigenaar.

Rotel en het Rotel hifi-onto发展格局, namely the Rotori Co. Ltd., Tokyo, Japan

Het op meerere wijzen configureren van de RKF-100

De RKF-100 is een veelzijdig koelsystem en u kunt, alaar gelang de behoefte van uw installmentie, de richting van de luchtstroom op versuschillende manieren bepalen.

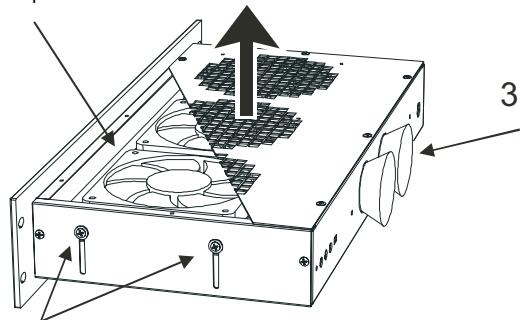

Haal erst het apparaat van het lichtnet alvorens u de bovenplaat van de RKF-100 verwijdert.

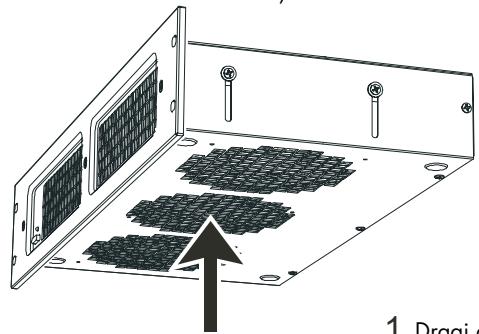

Bij gebruik van de vooruitlaat

Schroef de plastic afdekplaat vast op de bovenuitlaten.
Kniip en draai de meegeverde schuimdoppen in de beide luchtgaten om deze te blokkeren.

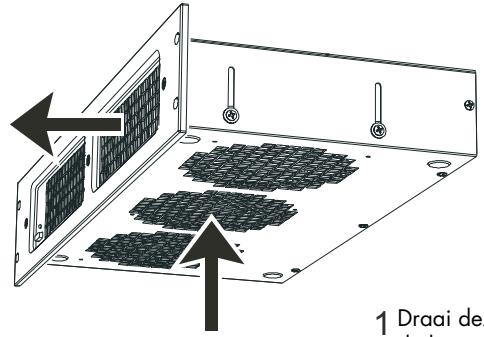

1 Draai deze schroeven los, breng de ingebouwde ventilator in de laaaste positie en zet de schroeven weer vast.

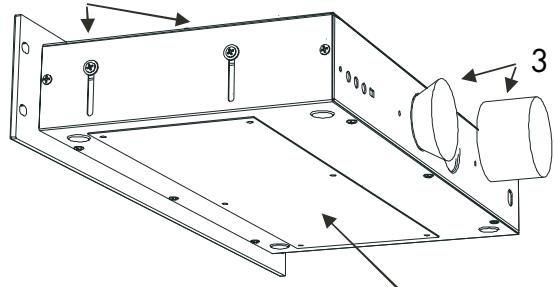

Bij gebruik van de awhilelaat

2 Verwijder de bovenplaat en plaats schuimblok awhile het voorpaneel om dit te blokkeren.

3 Breng de bovenplaat waar terug en schroef tevens de plastic afdekplaat op de bovenuiitaten.

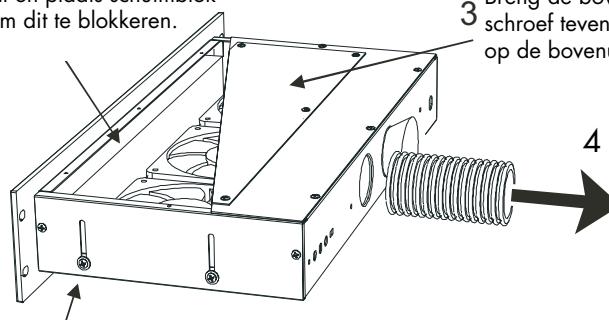

4 Schroef(twee slagen) een flexibele slang in een van de gaten en blokkeer het andere gat met een schuimdop.Indien u dat nodig vindt, kunt u voor een optimale warmteafvoer ook twee slangen gebruiken.
1 Draai deze schroeven los, breng de ingebouwde ventilator in de laagste positie en zet de schroeven weer vast.

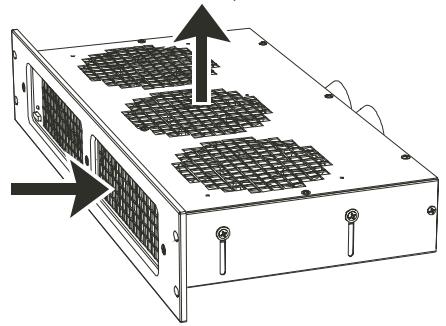

Bij gebruik van debovenuitlaat (en inlaat aan de voorkant)

1 Draai deze schroeven los, breng de ingebouwde ventilator in de hoogste positie en zet de schroeven weer vast.

3 Knijp en draai de meegeleverde schuimdoppen in de beide luchtgaten om deze te blokkeren.
2 Schroef de plastic afdekplaat vast op de onderuitaten.

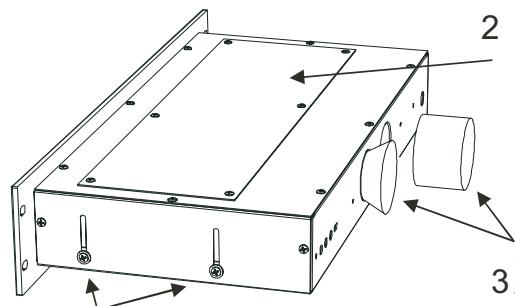

Bij gebruik van de bovensuiitlaat (en inlaat aan de onderkant)

2 Verwijder de bovenplaat en plaats schuiblok anschter het voorpaneel om dit te blokkeren.

Draai de meegeleverde schuimdoppen in de beiden luchtgaten om deze te blokkeren.
1 Draai deze schroeven los, breng de ingebouwde ventilator in de hoogste positie en zet de schroeven weever vast.
