GEBRUIKSAANWIJZING RCD-1072 ROTEL

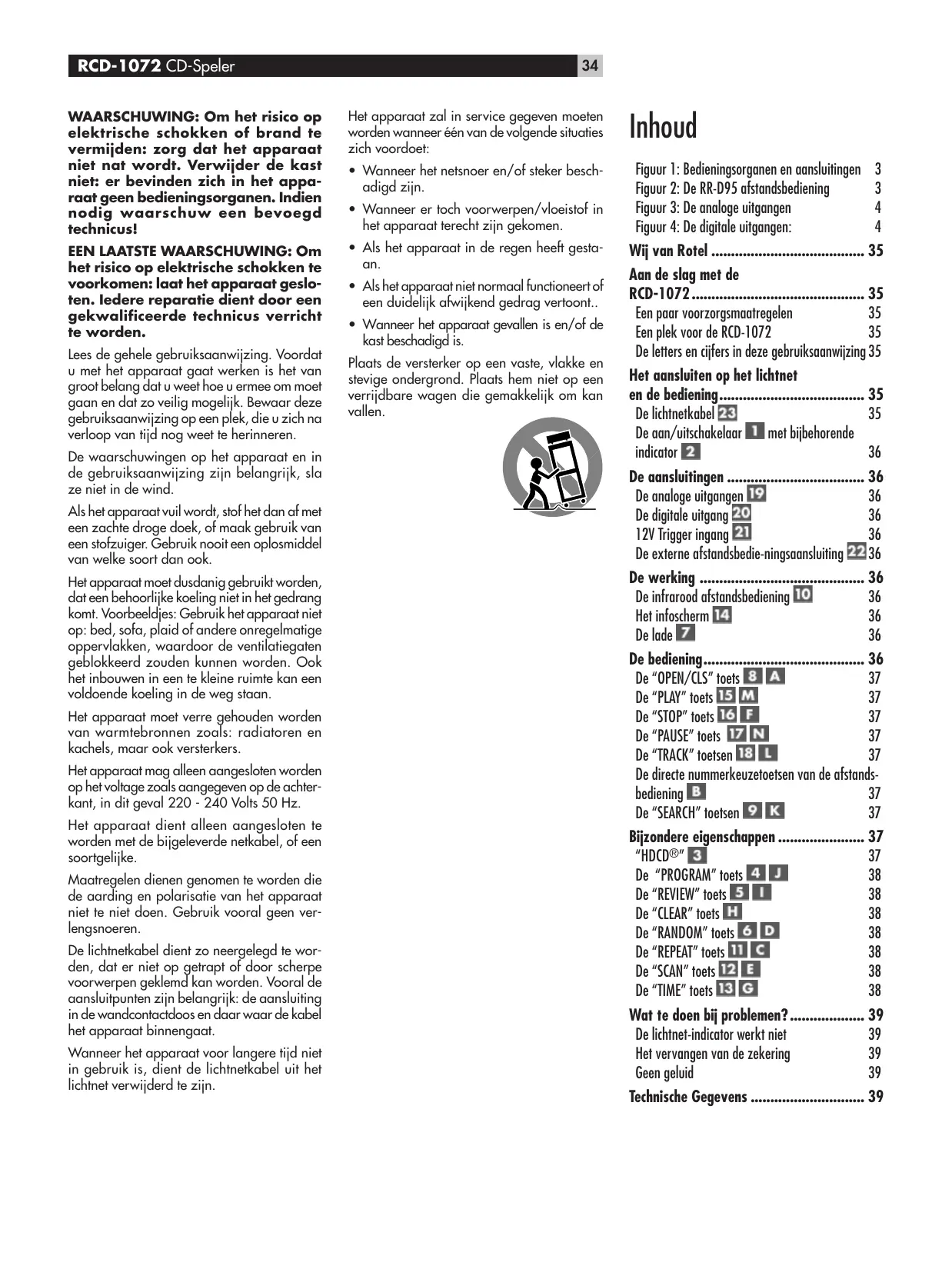

RCD-1072 CD-Speler 34 WAARSCHUWING: Om het risico op elektrische schokken of brand te vermijden: zorg dat het apparaat niet nat wordt. Verwijder de kast niet: er bevinden zich in het appa- raat geen bedieningsorganen. Indien nodig Waarschuw een bevoegd technicus! EEN LAATSTE WAARSCHUWING: Om het risico op elektrische schokken te voorkoment laat het apparaat geslo- ten. ledere reparatie dient door een gekwalificeerde technicus verricht te worden. Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werken is het van groot belang dat u weet hoe u ermee om moet gaan en dat 0 veilig mogelijk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop van fijd nog weet te herinneren. De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangriik, sla ze niet in de wind. Als het apparaat vuil word, stof het dan af met een zachte droge doek, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook. Het apparaat most dusdanig gebruikt worden, dat een behoorljke koeling niet in het gedrang komt. Voorbeeldies: Gebruik het apparaat niet op: bed, sofa, plaid of andere onregelmatige oppervlakken, waardoor de ventilatiegaten geblokkeerd zouden kunnen worden. Ook het inbouwen in een te kleine ruimte kan een voldoende koeling in de weg staan. Het apparaat moet verre gehouden worden van warmtebronnen zoals: radiatoren en kachels, maar ook versterkers. Het apparaat mag alleen aangesloten worden op het voltage zoals aangegeven op de achter- kant, in dit geval 220 - 240 Volts 50 Hz. Het apparaat dient alleen aangesloten te worden met de bijgeleverde netkabel, of een soortgelike. Maatregelen dienen genomen te worden die de aarding en polarisatie van het apparaat niet te niet doen. Gebruik vooral geen ver- lengsnoeren. De lichinetkabel dient zo neergelegd te wor- den, dat er niet op getrapt Gf door scherpe voorwerpen geklemd kan worden. Vooral de aansluitpunten ziin belangrik: de aansluiting in de wandcontactdoos en daar waar de kabel het apparaat binnengaat. Wanneer het apparaat voor langere tijd niet in gebruik is, dient de lichinetkabel uit het lichinet verwiiderd te zijn. Het apparaat zal in service gegeven moeten worden wanneer één van de volgende situaties zich voordoet: Wanneer het netsnoer en/of steker besch- adigd zijn. Wanneer er toch voorwerpen/vloeistof in het apparaat terecht ziin gekomen. Als het apparaat in de regen heelt gesta- an. Als het apparaat niet normaal functioneert of een duidelik afwikend gedrag vertoont.. Wanneer het apparaat gevallen is en/of de Kast beschadigd is. Plaats de versterker op een vaste, vlakke en stevige ondergrond, Plaats hem niet op een verrifdbare wagen die gemakkelik om kan vallen. Inhoud Figuur 1: Bedieningsorganen en aansluitingen 3 Figuur 2: De RR-D95 afstandsbediening 3 Figuur 3: De analoge uitgangen 4 Figuur 4: De digitale vitgangen: 4 Wij van Rotel Aan de slag met de RCD-1072.... . Een paar voorzorgsmaatregelen 35 Een plek voor de RCD-1072 35 De letters en cifers in deze gebruiksaanwijzing 35 Het aansluiten op het lichtnet en de bediening De lichtnetkabel FE] 35 De aan/uitschakelaar EM met bibehorende indicator EX 36 De aansluitinge: De analoge vitgangen 36 De digitale uitgang EL] 36 TV Trigger ingong EU 36 De externe afstandsbedie-ningsaansluiting 2136 De werking . De infrarood afstandsbediening LL] 36 Het infoscherm LA 36 De lade Ed De bediening..… «3 De “OPEN/CLS" toets EX EN 37 De “PLAY” toets LEIEI 37 De "STOP” toets LEA 37 De "PAUSE" toets LEA 37 De “TRACK" toetsen LEJ EMI 37 De directe nummerkeuzetoetsen van de afstands- bediening EX 37 De “SEARCH” toetsen EX A 37 Bijzondere eigenschappen “Hocoe” El De "PROGRAM" toets EX EN 38 De "REVIEW" toets EN EN 38 De "CLEAR" toets EI 38 De “RANDON' toets EX EX 38 De "REPEAT” toets KEINE 38 De “SCAN” toets EX EN 38 De "TIME" toets LEI EX 38 Wat te doen bij problemen? De lichtnet-indicator werkt niet Het vervangen van de zekering 39 Geen geluid Technische Gegevens …

Wij van Rotel Het is alweer meer dan 40 jaar geleden dat een familie met een gepassioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispelike kwaliteit te gaan vervaar- digen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel om audiofielen en muziekliefheb- bers voor aantrekkelike prizen topkwaliteit te bieden wordi door iedere Rotelmedewerker gesteund. De technici werken als een hecht team al tweakend en luisterend totdat ieder nieuw produkt dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond, Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook op de wereld vandaan moeten komen. In Rotel apparatuur kunt u condensatoren vinden uit Duitsland en Engeland of half geleiders uit Amerika en Japan, terwiil de ringkerntransformatoren in eigen huis worden vervaardigd. Onze goede reputatie werd gevestigd door honderden waarderende testrapporten en vele onderscheidingen die wij hebben mogen onfvangen van mensen die uit professie dag in dag uit naar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur. Door de aanschaf van dit produkt danken wi u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee. Aan de slag met de RCD-1072 We voelen ons zeer vereerd dat u onze RCD- 1072 cd-speler heeft aangeschafi. Met zijn precisie loopwerk, z'n 18 bit gelikwaardige multilevel Delta-Sigma d/a omzettng, met 8x overbemonstering, HDCD en Rotel's “Bal- anced Design” concept, verzekert hij u van muziekprestaties op het allerhoogste niveau. Wij geloven dan ook, dat de muziek d.m.v. deze RCD-1072 ten gehore gebracht, voor u een jarenlange bron van plezier zal zijn. ST Ncderonds | Een paar voorzorgsmaatregelen Leest u vooral goed de gebruiksaanwijzing. Er staat behalve over het installeren en de bediening, belangrijke informatie in over de verschillende manieren waarop u de RCD- 1072 in uw installatie kan inpassen alsmede algemene richilinen om het maximale uit uw audio-installatie te halen. Mocht u, ondanks onze pogingen om hetu zo duidelik mogelikte maken, toch nog vragen hebben aarzel dan niet om met uw Rotel dealer contact op te nement: hij heeft vast en zeker de antwoorden. Bewaar als het even kan de verpakking. Alid handig bij een eventuele verhuizing ofwanneer het apparaat opgestuurd moet worden voor reparafie, want er is geen betere bescherming tijdens transport dan zijn eigen doos. Wanneer u van de ongelofelik lange garan- tie van 5 jaar wilt genieten moet u wel even uw garantiebewijs invullen, door uw dealer laten afstempelen, een deel opsturen naar de importeur en uw deel goed bewaren bij de afleverbon van uw leverancier. Een plek voor de RCD-1072 Gebruik uw gezonde verstand wanneer u een plek zoekt voor de RCD-1072. Controleer of de plank waarop of het meubel waarin u hem zet het gewicht wel kan torsen. Zet geen zware apparatuur of voorwerpen op de speler. Zorg er tevens voor dat hij goed gekoeld blijft door geen warmte producerende toestellen zoals een versterker direct onder hem te plaatsen. Cd-spelers zijn gevoelig voor tillingen van buitenaf zorg dus voor een stabiel plekje en dus ook niet te dicht bij de luidsprekers. De letters en cijfers in deze gebruiksaanwijzing Voor in deze gebruiksaanwifzing vindt u de illustraties van de voor- en achterkant van deze speler alsmede die van de afstandsbediening. Alle bedieningsorganen zijn aangegeven met een cijfer (betreffende de speler) of een letter (betreffende de afstandsbediening). Het aansluiten op het lichtnet en de bediening De lichtnetkabel Æ Uw RCD-1072 is ingesteld op het lichinet-volt- age van het land waarin hij gekocht is. In uw geval dus 230/240 volts. U kunt het ingestelcle voltage controleren op de achterkant van het apparaat. Extra informatie: Mocht u ooit moeten verhuizen naar een land met een ander volt- age, dan is de speler op dat andere voltage in te stellen. Doe deze operatie NIET zelf, maar laat hem verrichten door uw Rotel leverancier. Deze handelingen zijn voor niet ingewijden niet van gevaar ontbloot. U doet de steker van de RCD-1072 direct in een zich in de nabijheid bevindende wand- contactdoos of in een geschakelde spanning- suitgang op een van de andere componenten. Gebruik echter om wat voor reden dan ook geen verlengsnoer. Controleer even of de RCD-1072 echt uitstaat lin de stand “OUT”) wanneer u bovenstaande handeling vitvoert. Als u van plan bent om langdurig van huis te zijn, adviseren wij u uw gehele beeld en geluidsinstallatie (dus ook de RCD-1072] van het lichinet te ontkoppelen. HDCD®, High Definition Compatible Digital en Pacific Microsonics"" ziin geregistreerde handelsmerken van Pacific Microsonics Inc. in de Verenigde Staten en andere landen. HDCD word onder licentie vervaardigd van Pacific Microsonics Inc. Dit produkt wordi beschermd door één of meerdere van de volgende licen- tienummers: 5479168, 5638074, 5640161, 5808574, 5838274, 5854600 en 5872531 in de VS en 6691 14 in Australië. Elders ziin patenten aangevraagd.

RCD-1072 CD-Speler 36 De aan/uitschakelaar A met bijbehorende indicator De aan/uitschakelaar vindi u op de voorkant onder de aanduiding “POWER”. Wanneer u de speler aan wilt zetten drukt u deze schakelaar in. Het lampje baven deze schakelaar gaot nu aan ten teken dat de speler aan staat. Wanneer u nu nogmaals de schakelaar indrukt begrijpt u waarschinlik wat er gebeurt: uit dus. Extra informatie: Wanneer de RCD-1072 ziin energie onfangt via een geschakelde uitgang van een van de andere componenten, kunt u hem aan laten staan: hij wordk immers nu aan en uit gezet via dat betreffende apparaat. De aansluitingen U kunt de RCD-1072 op twee manieren op uw apparatuur aansluiten. Op de conventionele manier: het linker en rechier signaal van de analoge uitgangen voert u via de bijgeleverde signaal kabels naar de CD ingangen van uw versterker, of u brengt het digitale signaal van de digitale uitgangen via een speciale digitale 75Q kabel naar de digitale ingang van uw versterker of separate digitaal/analoog omzetter of processor. Extra informatie: Het is zeer verstandig voor uw gehoor en luidsprekers dat wan- neer u signaalverbindingen maakt van wel- ke aard dan ook, uw apparauur UT staat. De analoge uitgangen [ (zie figuur 3 voor extra aanwijzingen] Op de achterkant van de RCD-1072 vindt u de aansluitingen ("OUTPUT ANALOG”"]. Deze cinch pluggen moeten verbonden worden met de “CD” ingangen van uw [voor)-versterker of tuner-versterker. Let u er vooral op dat u links LEFT”) en rechts (’RIGHT”) juist aansluit. (zie figuur 4 voor extra aanwijzingen) Aan de digitale uitgang “OUTPUT DIGITAL" kunt u een externe D/A omzetter aansluiten. Hiervoor heeft u een speciale afgeschermde 750 kabel nodig met cinch connectoren. Het muzikale genoegen kunt u vooral verhogen door betere verbindingskabels te gebruiken. Dit laatste geldt nog duidelijker voor de analoge verbindingen. Vraag uw handelaar ernaar: het resultaat zal u verbazen. 12V Trigger ingang El De RCD1072 kan worden ingeschakeld door een 12 volt trigger signaal. De trigger ingang accepteert ieder stuursignaal (AC of DC), wat mag variëren van 3 volis tot en met 30 volts. Indien een kabel wordt aangesloten op de 12 volt ingang, zal bij aanwezigheid van een trigger signal, de RCD-1072 worden ingeschakeld, wanneer het trigger signaal ontbreekt, zal het apparaat in de standby mode worden geschakeld. De power indicator op het voorfront blijft verlicht, maar het display wordt donker, en het apparaat werkt niet. Let op: Indien de 12V trigger optie gebrui- kt wordk, moet de power knop in de AAN positie worden gezet. De externe afstandsbedie- ningsaansluiting Op deze 3,5 mm miniplug ingang kunt u een infraroodontvanger (Xantech o.i.d.) aansluiten, om het mogelik te maken de RCD-1072 toch op afstand te kunnen bedienen ondanks dat hij niet binnen bereik is van uw afstandsbedie- ning. Informeer bij uw Rotel adviseur over de mogelikheden en de manier waarop u zo'n ontvanger moet aansluiten. De werking De RCD-1072 kan zowel met de toetsen op het paneel als via de toetsen op de bijgeleverde afstandsbediening bediendl worden. Uitgebreide instructies over beide methodes vindt u hieronder. De messte toetsen vindt u zowel op het apparaat als op de afstandsbediening. Er zijn echter een paar uitzonderingen, deze worden ook uitgebreid hieronder beschreven. De infrarood afstandsbediening Voordet u de afstandsbediening kan gebruiken moet u hem eerst van de nodige energie voorz- ien. Verwijder daarvoor het plaatje achterop de afstandsbediening en installeer vervolgens de twee bijgeleverde mini penlight-batterijen (let op de + en de -)]. Schuif vervolgens het plaatjie weer op zijn plaats. Om gebruik te maken van de afstandsbedi- ening, dient u op de infraroodsensor te richten, die zich in de linker onderhoek van het voorfront bevindi. Het infoscherm LE Het infoscherm van de RCD-1072 zorgt voor uw nodige informatie over de werkzaamheden van het apparaat, over de opdrachten die u hem gegeven heeft en over tijd en track aan- duidingen van de cd die zich op dat moment in de lade bevindt. Al deze aanduidingen worden hierna gedetailleerd voor u uit de doeken gedaan. nm. sc De lade EA Met de “OPEN/CLS” (open/sluitftoets opent u de motorgestuurde lade waarin u de cd kunt plaaisen. Leg hem goed in het midden met het label naar boven. U kunt de lade op twee ma- nieren sluiten: ten eerste met de “OPEN/CLS" toets en ten tweede door er een liefdevol zetje tegen te geven. De bediening Met de hierna genoemde toetsen kunt u de RCD-1072 alle basisfuncties laten verrichten. Tenzij speciaal vermeld kunt u alle opdrachten zowel op het apparaat als op de afstandsbedi- ening geven. De nummers en letters achter de loetsvermelding verwijzen naar de nummers vermeld in de illustraties voorin in deze ge- bruiksaanwijzing.

De “OPEN/CLS” toets EI EN Zoals al bij “lade” besproken is, kunt u met deze toets{en) de cd-lade openen en sluiten. De lade slui zichzelf ook wanneer u de afspeeltoets {'PLAY”] gebruikt. Wanneer de lade geopend is, staat er op het infoscherm OPEN" te lezen. Is hij dicht zonder dat er zich een cd in de lade bevindf, dan ziet u "NO DISC” staan. Wanneer er zich wel een plaatie in de lade bevindt staan het totaal aantal nummers en de totale speelduur van de betreffende cd in het scherm vermeld. De “PLAY” toets ÎE LA Wanneer u bij een gevulde, geopende lade de PLAY” (afspeel)toets{en] gebruikt sluit de lade zich en begint de RCD-1072 het plaatje vanaf het begin afte spelen. Met in het scherm vermeld “PLAY” en het spelende tracknummer, met zijn verstreken tijd. U kunt natuurlijk ook met een ander dan het eerste nummer beginnen. U kiest dan middels de "TRACK' {spoor]toelsen of de nummerkeuze- toetsen op de afstandsbediening (zie elders) het gewenste nummer alvorens de “PLAY toets te gebruiken. De “STOP” toets LE EI Wanneer u deze toets gebruikt stopt de speler met afspelen en komt in z'n “vrij” te staan. M.a.w. wanneer u nu “PLAY” indrukt begint hij weer van vooraf aan de cd af te spelen. Wanneer u tweemaal snel achtereen de “STOP" toets gebruikt wordt het eventueel geprogram- meerde geheugen gewist [zie elers). De “PAUSE” toets [Ed KI Bij het gebruik van de “PAUSE” (pauzeltoets stop de muziek, maar blift de laser op dezelfde plaats staan. Gebruikt u de “PAUSE” of “PLAY” toets opnieuw dan herneemt de muziek zich weer. Bij gebruik van de pauzetoets staat in het beeldscherm de pauzeïndicaie (Hl).

De “TRACK” toetsen [E EN Met de “TRACK” (spoor]toetsen (H DB) kunt u door de CD heen “zappen”, met de rechter toets gaat u bi elke aanraking naar een volgend nummer en met de linker toets naar een vorig nummer. Doet u dit laatste echter éénmaal middenin een nummer dan zal de speler weer gaan starten bij het begin van het nummer waarmes hij bezig was. Drukt u de linker ‘TRACK" toets echter tweemaal (sel) in dan zal de speler bij het daaraan voorafgaande nummer gaan starten. Het afspelende nummer verschint nu in het scherm. Deze toetsen kunnen ook worden gebruikt voordat u de “PLAY” toets indrukt of bij het programmeren (zie elders). Wanneer de ‘TRACK" toetsen worden gebruikt bij het afspelen van een geprogrammeerde volgorde, dan zal de RCD-1072 hetvorige resp. volgende nummer van de geprogrammeerde volgorde gaan afspelen. De directe nummerkeuzetoetsen van de afstandsbediening {alleen op afstandsbediening] De elfnummerkeuzetoetsen op de afstandsbeci- ening bieden u de mogelikheïd een bepaald nummer direct te kiezen: u wenst b.v. nummer drie te beluisteren. U drukt dan “3” in op de afstandsbediening, “et voilà”. Wenst u een nummer hoger dan 10 te horen, gebruik dan de “>10” toets om het door u gewenste nummer te bereiken. Voorbeeld: Om nummer 12 te horen toetst u “>10” in en vervolgens “1” en “2”. Het gekozen nummer verschijnt nu in het infoscherm. Voor een goede werking van uw afstandsbedi- ening is het de bedoeling dat u hem richt op de voorkant van de RCD-1072. Het rechthoekig vlak rechts in het infoscherm geeft een lijst met alle nummers van de cd. Heeft de betreffende cd meer dan 16 nummers dan verschiint tevens het woordie "OVER" in het scherm. Wanneer tijdens afspelen een bepaald nummer gespeeld is verdwint het nummer uit de lijst. De weergave van deze lijst werkt onafhankelijk van de trackweergave elders op het scherm, deze laat wel nummers boven de 16 zien. De directe nummerkeuzetoetsen kunnen ook gebruikt worden bij het programmeren van het geheugen. De “SEARCH” toetsen El EI Met de "SEARCH [zoekjtoetsen kunt u zowel versneld voor (»æ] als achterwaarts (44) door een muzieknummer “crosse”. Tijdens uw zoektochten door de muziek hoort u de muziek versneld aan u voorbij gaan. Bijzondere eigenschappen We gaan nu de toegevoegde waarden behan- delen die de RCD-1072 extra aantrekkelijk maken in zijn functioneren. Deze zijn: het onthouden en afspelen van een door u ge- maakte combinatie van tracks, het (eindeloos) herhalen van een cd of een bepaald nummer, het door elkaar afspelen van alle nummers op een cd, het automatisch afspelen van de eerste 10 seconden van elk nummer, de keuzemo- gelikheid uit meerdere tijdinformaties en zelfs de mogelikheid om “HDCD” opgenomen cd's af te kunnen spelen. -HDCD°” EI HDCD is een speciale manier van muziekinfor- matie wegschrijven, waardoor de cd waarin deze techniek wordt gebruikt een groter effectief dynamisch bereik heeft, minder vervormt en een betere detaillering laat horen. Wanneer u een HDCD cd afspeelt, laat de RCD-1072 zelfs een 20-bit dynamisch bereik horen. U kunt de HDCD cd's herkennen aan het logo op het doosje. Om HDCD cd's te kunnen weergeven hoeft u niets te doen. De RCD-1072 herkent een dergelijke cd zodra u de lade heeft gesloten, om vervolgens het benodigde circuit in te schakelen. Aan het oplichtende lampje (2) kunt u zien dat u een HDCD schijfie in de speler heef. LET OP: Sommige CD‘ zijn gelabeld als HDCD, alleen als op deze manier geco- deerde CD | of bepaalde tracks op een CD} worden afgespeeld zal de HDCD indi- cator oplichten. Dit is geen defect aan de CD speler.

RCD-1072 CD-Speler 38 De ‘PROGRAM’ toets EI EX Met de “PROG” [programmeer)toets kunt u de CD op een door u gewenste volgorde programmeren. Om te kunnen programmeren doet u de volgende handelingen.

1. Doe een CD in de lade en sluit deze. De

speler leest nu de inhoudsopgave (TOC) van de cd.

2. Druk nu op de toets ‘PROG op de speler

of op de afstandsbediening, in het beelds- cherm verschiint nu het woord “PROGRAM” en “P:00”. De speler wacht nu op uw commandos.

3. Kies nu op de afstandsbediening het eerste

nummer dat u wenst te programmeren. Dit nummer wordt nu direct in het geheugen gezet en “P:01” verschint op het scherm. Herhaal deze handeling voor alle nummers die u wenst te programmeren. (U hoeft dus niet meer uw keuze te conformeren met de “PROG” toets.] Op deze wijze kunt u 20 nummers in het geheugen plaatsen.

4. U kunt ook zij het wat minder makkelijk

uw gewenste nummers op de speler zelf programmeren. Kies het eerste nummer d.m.v. een van de ‘TRACK” toetsen. De gewenste track en het programmanummer verschijnen 3x knipperend in het scherm. Tijdens het knipperen drukt u op “PROG” om uw keuze te conformeren. Wanneer u te laat bent moet u opnieuw een keuze maken. U herhaalt bovenstaande handelingen totdat u uw hele programma [tot max. 20 nummers) heeft samengesteld. Wanneer u uw totale programma heeft sa- mengesteld blift de speler in “PROGRAM” staan. U kunt deze status opheffen door de lade te openen of door tveemaal op de “STOP” toets te drukken. Drukt u echter na het programmeren op de “PLAY” toets dan zal uw gemaakte selectie worden afgespeeld ip.v. het gehele schifie, beginnende bij het eerste door u uitgekozen nummer. De meeste toelsen die normaal gesproken betrekking hebben op het afspelen van een gehele cd, zijn tijdens “program” alleen maar in dienst van de door u gemaakte selectie. Dus drukken op de rechter TRACK” toets heef tot gevolg dat u het volgende nummer van uw selectie te horen krijgt en niet het eersivolgende nummer op de cd, De “REVIEW” toets El EE Met deze toets kunt u uw zojuist gemaakte selectie controleren. Als u op deze toets drukt verschijnt het eerste nummer van het door ü gemaakte programma knipperend op het scherm. Dit knipperen duurt vijf seconden. Gedurende deze tijd kunt u nogmaals de “REVIEW toets indrukken, dan verschijnt het volgende nummer van uw selectie. Zodoende kunt u uw gehele programma checken. Heef u tijdens het knipperen de “REVIEW” toets niet meer aangeraakt, dan stopt het controleproces en gaat de RCD-1072 verder met het werk waarmee hij bezig was. Behalve dan dat het laatst gecontroleerde nummer in het scherm geprojecteerd blijft. Met de “CLEAR" toets kunt u nummers uit uw selectie verwijderen. Zie hieronder. De “CLEAR” toets EI (alleen op de afstandsbediening) Met deze toets kunt u nummers uit uw selectie verwijderen fidens de "REVIEW" status. Als ü met de controle van uw selectie bezig bent zoals hierboven beschreven, kunt u tijcens het knipperen van een bepaald nummer i.p.v. de REVIEW" toets de “CLEAR” (alles wegltoets indrukken. U verwidert dan het nummer uit het programma dat op dat moment in het scherm stat. U kunt tidens de controle deze l'alles weg” toets zo vaak gebruiken als u nodig vindt. De “RANDOM” toets EI EI Een extra grapje van de RCD-1072 is de “RANDOM (hussel}functie. Met deze toets kunt u de CD op een willekeurige volgorde afspelen. Wanneer alle nummers van de cd aan de beurt zijn geweest stopt de speler met spelen, tenzij “REPEAT” in functie is (zie hieronder), dan stopt de RCD-1072 pas als u “STOP” indrukt. Wanneer “RANDOM in bedrijf is staat er in het scherm “RANDOM” te lezen. De “REPEAT” toets El KI Met de REPEAT” [herhaal)toets kunt u een num- mer, of de gehele CD laten herhalen. Dit blift de speler doen totdat u deze functie herroept d.m.v. de “REPEAT”- of “STOP” toets. Deze functie kan ook in combinatie met “RANDOM” gebruikt worden. U heeft met de “REPEAT" loets twee mogelikheden: als hem eenmaal indrukt dan blift de RCD-1072 het actuele nummer herhalen, drukt u de toets nogmaals in dan herhaalt hi, de gehele cd. Een derde keer drukken he de herhalingsstatus op. Wiltu herhaalt verrast worden, dan kan u de “repeat” (herhaal)functie combineren met de “random” (hussel)functie. Extra informatie: De herhaalfunctie wordt opgeheven wanneer u de lade opent. De “SCAN” toets [1 EI Met de "SCAN toets kan u in vogelvlucht door een CD gaan: u hoort in volgorde de eerste 10 seconden van ieder nummer (van de gehele cd of van uw geselecteerde pro- gramma). In het scherm staat dan “INTRO” te lezen. U heft deze handige functie weer op door nogmaals op “SCAN” of op “PLAY” te drukken. De speler gaat dan door met het laatst gevonden nummer. De “TIME” toets LE] De tijd die u normaal in het infoscherm ziet is de verstreken fijd van het actuele nummer. Bi kopiëren kan het echter handig zijn om te weten wat de resterende is. Daarvoor is de “TIME” (tijditoets. Wanneer u deze toets eenmaal indrukt verschint in het venster de resterende fijd van het actuele nummer. Als u hem nogmaals indrukt verschiint de resterende tijd van de totale cd in beeld. Bij een derde keer drukken verschijnt weer de standaard tidinfor- matie. Wanneer de tijdfunctie in dienst is, staat “REMAIN" in het infoscherm te lezen.

Wat te doen bi problemen? Als er al problemen zijn, zijn deze meestal te wijten aan slechte verbindingen, slecht verbindingsmateriaal of een verkeerde stand van de knoppen/schakelaars. Controleer bij niet functioneren of alle schakelaars en knop- pen in de juiste stand staan. Functioneert het één en ander niet zoals het moet, probeer dan door elimineren er achter te komen waar het probleem zit. Werkt dit ook niet volgt u dan onderstaande suggesties: De lichtnet-indicator werkt niet De lichinet-indicator gaat branden zodra de RCD-1072 wordt ingeschakeld middels aan/uitschakelaar nadat u de steker in het stopcontact heeft gestoken. Doet de indicator het niet, controleer dan de lichnetaansluitng waarop de RCD-1072 is aangesloten, met een ander elektrisch apparaat, b.v. een schemerlamp. Het vervangen van de zekering Ontdekt u met de schemerlampproef dat er wel degelijk spanning staat op het stopcontact en de lichinet-indicator doet het nog steedis niet, dan kon de interne zekering van de RCD-1072 wel eens ter ziele zijn. Laat uw handelaar dit Kusje voor u klaren. Geen geluid De indicator brandt wel, maar u hoort nog steeds niets. Controleer dan of de verbinding tussen de RCD-1072 en de (vooriversterker wel o.k. is. Controleer of de keuzeschakelaar van de (voor]versterker in de juiste stand staat en of de monitorfunctie uitstaat. Hoe is de kwaliteit van de luidsprekerkabels? Als er na al deze controles nog steeds geen geluid is, neem dan contact op met uw Rotel leverancier. Technische Gegevens Totale harm. vervorming: Intermodulatievervorming: Frequentiebereik + 0.5dB: Kanaalgelikhe: Fase reinheid Kanaalscheiding: Signaal/ruisverhouding: Dynamisch bereik: Digitaal/analoog omzetting: Gelikloop:

Uitgangsimp. (digital): Lichmetspanning: Vermogensopname: Afmetingen: Hoogte Voorpaneel (voor rackmontage) Netto gewicht: Gegevens en ontwerp ziin voorbehouden rla 0,0045% @ 1 kHz. 0,0045% @ 1 kHz. 20-20.000 Hz. 40,5 dB 40,5% > 98 dB @ 1 kHz > 100 d8 > 96 dB equivalent van 18-bit, mulilevel Delta Sigma d/a omzeking, met 8x overbe monsterend digitaal filter en HDCD Kwaris kristal gestuurde precisie

120 V 60 Hz 220-240 V 50 Hz 20 Watts 432 x 93 x 337 mm. (bxhxd) 80 mm 58kg Rofel en het Rotel logo ziin geregistreerde handelsmerken van The Rotel Co. Lid. Tokyo Japan HDCD is een geregistreerd handelsmerk van Pacific Microsonics Inc. Berkeley, CA. USA.
