GEBRUIKSAANWIJZING RB-1072 ROTEL

De bedieningsorganen en de aansluitingen

Controllie connessioni

De in- en uitgangsverbindingen

^+ Zorg dat Niet alleen de RB-1072, maar de gehele installmentie uitstaat, als nog Niet alle verbindingen gemaakt zich.
^+ Zorg dat Niet alleen de RB-1072, maar de gehele installment ook uitstaat, als u verbindingen gaat wijzigen.

Wij raden u ook aan om

de volumeregelaar van de voorsterker geheel zich te draaien (volkomenaar links) wonneer u uw eindversterker aan- of uitzet.

Note importanti

Laat u alstublieft het apparaat gesloten, er bevinden zich binnenin geen door u te bedieren of te herstellen onderdelen. Ledere reparatie dient door een gekwalificeerde technicus verricht te worden.

Om het risico op elektrische schokken of brand te vermijden, moet u zorgen dat het apparaat Niet nat worden. Zet dus geen objecten bevuld met water, b.v. een vaas bloemen, op het apparaat.

Zorg er ook voor dat er geen voorwerpen in de behuizingterecht konnen komen. Mocht het apparaat toch nat zijn geworden of voorwerpen in de behuizingterecht zichen gekomen, ontkoppel dan meteen het toestel van hetlichtnet en breng het maar een erkende audiotechnicus ter controle en/of eventuele reparatie.

Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werken is het van groot belang dat u weet hoe u ermee om要去en zo veilig möglichk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop vanarend nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.

Als het apparaat vuil worden, stof het dan af met een zachte droge doek, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

Het apparaat要去 dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedragkomt. Laat om het apparaat minstens een ruimte van 10 cm vrij. Gebruik het apparaat dus Niet op: een bed, een sofa, een plaid of andere onregelmatie oppervlakken waardoor de ventilatiegaten geblokkeerd zouden+kennen. Ook het inbouwen in een tekleine ruimte kan een voldoende koeling in de weg staan.

Het apparaat要去 verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook van andere versterkers.

Het apparaat mag alleen aangesloten worden op het voltage, zoals aangegeven op de achechterkant, in dit geval 230 Volts 50Hz

Het apparaat dient alleen aangesloten te worden middels de bijgeleverde netkabel of een soortgelijk. Doe in ieder geval nooitients met het netsnoer. Doe ook geen pogingen om de aording of polariteit van het apparaat te wijzigien en gebruik geen verlangkabels.

De lichtnetkabel dient zo neergelegd te worden, dat hij nicht in het looppad ligt of geklemd kan wordenCUSen scherpe voorwerpen.Vooral de aansluitpunten zich belonged: de aansluiting op de wandcontactdoos en waar de kabel op het apparatus wordt aangesloten.

De lichtnetsteker is het belangrijkste contactpunt van het apparaat het moet te allen tijde binnen bereik zich.

Wanner het apparaat voor langere tijd Niet in gebruik is, dient de lichtnetkabel uithet lichtnet verwijderd teijken.

Het apparaat za in service gegeven要去en wonneer een van de volgende situatuies zich voordoet:

• Wonneer het netsnoer en/of steker beschadigd zich.
• Wonneer er toch voorwerpen/vloeistof in het apparaat verecht zichen gekomen.
• Als het apparaat in de regen hebft gestaan.
• Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont.
• Wanner het apparaat gezallen is en/of de kast beschadigd is.

Plaats het apparaat op een vast plat oppervlak, sterk genoeg om+zijn gewicht te dragen. Vermijd verrijdbare instabiele opzetmeubels.

Dit symbool wil zeggen dat het betreffende apparaat dubbel geaard is. Een separate aarding is dus overbodig.

WAARSCHUWING

KANS OP ELEKTRISCHE SCHOKKEN - NIET OPENEN

WAERSCHUUNG: OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, HET APPARAAT NIET OPENEN. ER BEVINDEN ZICH GEEN DOOR DE GEBRUKER TE ONDERHOUDEN DELEN IN HET APPARAAT. LAAT SERVICE EN ONDERHOUD OVER AAN EEN GEKwalificERDE TECHNICUS.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCSE ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Dit symbol maakt de gebruiker erop attent dat er binnen in het apparaat gaarlijkke spanningen zich en dat daardoor de kans bestaat op elektrische schokken.

Dit symbolism attendeert de gebruiker op belangrijke bedienings- en onderhoudsaanwijzingen (service) in deze handleiding en in overige documenten die bij het apparaat zijn gevoegd.

Rotel Producten worden zo ontworpen dat zij voldoen aan de internationale regels betreffende de beperking van milieuonvriendelijk geordstoffen die gebrukt konnen worden in elektrische en elektronische apparatuur. Het symbool met de vuilcontainer met het kruis erdoor betekent voor u dat u, wanneer u dit apparaat wilt afvoeren, dit要去en volgens de regels die waarvoor hier gelden.

Inhoud

1: De bedieningsorganen en de aansluitingen 3
2: De in- en uitgangsverbindingen 4

Waarschuwingen. 24

Wij van Rotel 25

Aan de slag met de RB-1072 25

Gebruikseigenschappen 25
Een paar voorzorgsmaatregelen 25
Een plek voor de RB-1072 25

Het aansluiten op het Lichtnet en de

Bediening 26

De lichtnetaansluiting 26
De aan/uitschakelaar met
bijbehorendeindicator 26
De automatische aan/uit
keuzeschakelaar 6 26
De ^ 一 + 1 2 V Trigger"in- enuitgang 7 26

De Beveiligingsaanduiding 3 26

Het aansluten van de ingangen 4 ....26

De Luidsprekeruitgangen 26

De luidsprekerkeuze 26
De luidsprekkerkabelkeuze 26
Alles in fase 26
Het aansluiten van de luidsprekers 27

Wate doen bij problemen? 27

De lichtnetindicator werkt nicht 27
Geen geluid 27
De beveiligingsindicatoricht op 27

Het is alweer meer dan 45aar geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. In de loop der jaren is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prizen topkwaliteit te bieden, worden door iedere Rotel-medewerker nog steeds gesteund.

De technici werken als een hectt team al twicekend en luisterend totdat ieder niew product dat muzikale niveau heeft bereikt dat hun bij de aanvang van het project voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan moeten komen. In Rotel apparatuur kurz u condensatoren vinden ut Duitsland en England of half geleiders ut Amerika en Japan, terwijl de ringkerntransformatoren in eigenauis worden vervaardigd.

Onze goede reputatie werk gevestigd door honderden waarderende testrapporten en vele onder Scheidingen, die wij hebben mogen ontvangen van mensen die uit professie dag in dag uit maar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.

Door de aanschaf van dit product danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee.

Aan de slag met de RB-1072

Wij danken u voor de aankoop van onsere RB-1072 stereo-eindversterker. Wij zijn ervan overtuigd, dat de muziek d.m.v. deze RB-1072 ten gehore gebracht, voor u een jarenlange bron van plezier zal�.

De RB-1072 is een hoogontwikkelde tweetanaals eindversterker, voor het verrachten van zeer hoge prestaties in een audioketen. Digitale verstkertechiek, een schakelende voeding, eerste klas onderdelen en natuurlijk Rotel's "Balanced Design" concept staan borg voor een excellente geluidskwaliteit. Bovenstaande kenmerken make de RB-1072 tot de ideale kompaan voor moeilijk aan te sturen luidsprekereenheden.

Gebruikseigenschappen

• Twee versterkeruitgangen.
• Twee door gebruiker zich in te stellen aan/uitschakelmogelijkheden: handmatig of d.m.v. een 12 volts "trigger" signal.
• Beveiligingscircuit met aanduiding op de voorkant.
• Dubbele luidsprekeraansluitingen.

Een paar

voorzorgsmaatregelen

Leest u vooral goed de gebruiksaanwijzing. Er staat behalte over het installereren en de bediening, belangrijke informatie in over de verschillende manieren waarop u de RB-1072 in uw installmentie kan inpassen, alsmede algemene richtlijnen om het maximaleuit uw audio-installatie te halen. Mocht u, ondanks once pogingen om het u zo duidelijk möglich te make, toch nog vragen hebben aarzel dan nicht om met uw Rotel-dealer contact op te nemen: hij heeft vast en zeker de antwoorden.

Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wonneer het apparaat opgestuurd moet worden voor reparatie, want er is geen betere bescherming tijdens transport dan zich eigén doos.

Dit zijn Rotel's algemene garantievoorwarden: 5aar op de elektronische onderdelen, 2aar op de mechanische onderdelen en 1aar op een laserunit. Voor het claimen van garantie moet u wel in het bezit zich van de originele aankoopfactuur. De garantie is nicht overdraagbaar.

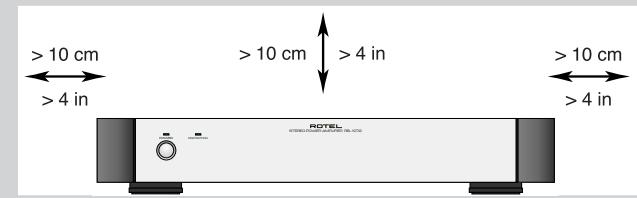

Een plek voor de RB-1072

De RB-1072 produceert, ook onder standardaard omstandigheden, nogal wat warmte. De koelribben en de ventilatieopeningen zijn darüber onder normale condites ruim voldoende om deze warmte adequateat te kuren afvoeren. Zorg dat de RB-1072 de ruimte heeft (± 10cm. rondon). De ventilatieopeningen aan de bovenkant要去en vrijং en de lucht要去 onbelemmerd langs de versterker hunnen stromen. Controller of de plank waarop, of het meubel waarin u de versterker zet, het gewicht wel kan torsen.

Het aansluten op het Lichtnet en de Bediening

De lichtnetaansluiting 6

Wij hebben het correcte netsnoer bij de RB-1072 gedaan. Gebruik alleen dit snoer of een perfect equivalent. Gebruik NOOIT een verlengsnoer. U kunt een z.g. spanningsblok gebruiken,ECHTER alleen als deze geschikt is voor de hoeveelheid stroom die de RB-1072 uit het lichtnet trekt.

Zorg dat de versterker uitgeschakeld staat wanneer u het bijgeleverde netsnoor op de versterker en op het lichtnet aansluit.

Uw RB-1072 is ingesteld op het lichtnetvoltage van het land waarin hij gekocht is. In uw geval dus 230 volts. Ukest het ingestelde voltage controlleren op de achterkant van het apparaat.

Extra informatatie: Mocht u ook要去en verhuizen maar een land met een ander vortage, dan is de versterker op dat andere vortage in te stellen. Doe deze operatie NIET zich, maar LAST hem verrachten door uw Rotel-leverancier. Deze handelingen zijn voor een Niet ingewijde Niet geheel van geleer aanontbloot.

Als u van plan bent om langdurig van huis te zich, adviseren wij u uw gehe beeld en geluidsinstallatie (dus ook de RB-1072) van hetlichtnet te ontkoppelen.

De aan/uitschakelaar met bijbehorende indicator

De aan/uitschakelaar vindt u op de voorkant van de versterker onder de aanduiding "POWER". Wonneer u de RB-1072 aan wilt zetten (of om de automatische aan/uit functie te activeren) drukt u deze schakelaar in. Het lampje boven deze schakelaar gaat nu aan ten teken dat de versterker aanstaat. Nogmaals deze schakelaar gebruiken zet het apparaat weeurui.

De automatische aan/uit keuzeschakelaar

Er zijn twee manieren om de RB-1072 aan/uit te zetten. U kunt met de schakelaar op de城县kant van de versterker kiezenussen de twee onderstaande opties.

• Met deze schakelaar in de uit ("OFF") positie,kest u de RB-1072 middels de schakelaar "POWER" op de voorkant met de hand aan- en uitzetten.

• Met deutsche schakelaar in de aan "ON" positie, worden de versterker automatisch aangeschakeld wanneer er een 12 volt signaal verschijnt op de 3.5mm "12 TRIG IN" aansluiting van de RB-1072. Zodra dit 12V. signaal verdwijntGaat de RB-1072 weeur uit. Deze "auto-aan/uit" functie werktECHTER Niet wonneer de "POWER" schakelaar op de voorkant van de versterker nicht is ingedrukt.

De "+"12V Trigger" in- enuitgang

Op de 3.5mm plugaansluiting gemerkt "IN"要去 een schakelsignaal van +12 volts zieten om de versterker op afstand aan en uit te kuren schaken. Om deze functie te kuren gebruiken要去 hetreffende schakelaar in de "ON" positie gezet worden. Deze functie werkto pzwel gelijk- als wisselspanning en mag variieren tussen 3 en 30 volts.

De 3.5mm aansluiting gerekt "OUT" is om dit schakelsignaal door te konnen sturen maar een ander component dat op bezelfde wijze aan/uitgeschakeld kan worden. Op deze aansluiting staat alleen een 12 volts signaal als ook op de aansluiting "IN" een 12 volts signaal staat.

De Beveiligingsaanduiding

De RB-1072 is uitergerust met een thermische beveiliging, welke de versterker behoedt voor schadeverooraakt door fouitef of extreem gebruik. Dit beveiligingscircuit werknt Niet, zoals bij vele andere versterkers, affankelijk van het signaal, dus heeft het geen invloed op de geluidsweergave. De beveiliging houdt continu de temperatuur in de gaten en schakelt de versterker uit wonneer deze te heet worden.

Bovendien heeft de RB-1072 een stroombbeveiligingscircuit dat hem beschermt gegen te lage luidsprekerimpedanties.

Mocht deze alarmsituation sich voordoen, dan stopt de versterker met het produceren van geluid en de indicator bij "PROTECTION" gaat branden.

Gebeurt dit, schakel de versterker dan UIT, laut hem gedurende enkele minuten afkoelen en probeer er ondertussen ache ter komen wat deoorzaak van het probleem zou+kennen+zijn en herstel de fout. Wanner u nu de versterker weer aanzet, za het beveiligingscircuit zichzelf herstellen en gaat de indicator weeit.

In de meeste gevallen worden het beveiligingscircuit geactiveerd door een foutieve aansluiting, b.v. sluiting in de luidsprekerbedrading, of slechte ventilatie bij een oververhitte situatie. Slechts in uitzonderlijke gevallen zal de impedantie (extreem laag) of de inductie (extreem hoog) van een luidspreker de oorzaak zijn van het ingrijpen van het beveiligingscircuit.

Het aansluten van de ingangen 4

Zie figuur 2

De RB-1072 sluit u aan, zoals alle huiskamer-componenten, middels kabels met de bekende cinchpluggen. Er is een aansluiting voor elk van de twee versterkertrappen. Deze ingan-gen zijn bedoeld om te werken met signalen afkomstig van een voorversterker of een z.g. "surroundprocessor". Gebruik als het even kan kwaliteits verbindingskabels.

De Luidsprekeruitgangen

Zie figuur 2

De RB-1072 heeft twee stel dubbele luidsprekeraansluitingen, een dubbel stel voor elke eindtrap.

De luidsprekerkeuze

De nominale impedantie van iedere op de RB-1072 aan te sluiten luidspreker mag nicht minder zichen dan 4

De luidsprekkerkabelkeuze

Om de volledige potentie van deze versterker te kuren ondergaan adviseren wij u hoge kwaliteit luidsprekerkabel te gebruiken. Standaard tweederig draad werkt wel, maar, en u kunt dat geloven of nicht, de kwaliteit van de kabel is zich van grote invloed op de totale prestaties van uw installment, vooral bij grotere lengtes. Informeeriens bij uw Rotel leverancier over de diverse mogelijkheden voor uw system.

Alles in fase

Het is Niet alleen belangrijk dat u de luidsprekers met de juiste kanalen verbindt, (hiermee bedoelen wij links aan links en rechts aan rechts), maar ook dat u ze correct aansluit t.o.v. het signaal. Kortom, de luidsprekers要去en "in fase" worden aangesloten? Zorg ervoor dat de + (rood) van de speaker aan de + van de versterker is aangesloten en dus de - (zwart) van de speaker aan de - van de versterker. Bij goede luidsprekerkabel is, om

het u gemakkelijk te make, de fase meestal aangeduid middels een tekst die op een van de twee aders is afgedrukt, of een van de twee geleiders is gerekt met een kleur. Als u die tekst of kleur op alle kanalen als plus heeft aangehouden, dan weet u dat u het goed gedaan heeft. Controle is dan ook nicht meer moodzakelijk.

Het aansluiten van de luidsprekers 5

De RB-1072 heft twee stel dubbele luidsprekeraansluitingen, een stel voor elle eindtrap. Door deze tweeoudige aansluitingen worden u in staat gesteld uw luidsprekers (indien mogelijk) dubbel aan te sluiten, het z.g. "bewiren". De genoemde connectoren+kunnen aangesloten worden met kaal gestripte kabel, middels de bekende kabelvorkjes en met banaanpluggen, hoewel de LASTe mogelijkheid binnen de Europese gemeenschap (officieel) Niet mag.

Gebruik genoeg kabel om eventuele bij calamiteiten de luidsprekers of de versterker te konnen verschuiven.

Extra informatie: Let u er goed op dat u de linker luidspreker op links (LEFT) en de rechter luidspreker op rechts (RIGHT) aan sluit. Dat is vooral belangrijk wonneer u de luidsprekers dubbel (bewired) wenst aan te sluiten.

Als u gegen alle community-regels in toch banaanpluggen wilt gebruiken, moet u de draaipluggen van de RB-1072 wel eerst helemaal indraaien.

Het Beste is om verbindingsvorkjes voor de luidsprekeraansluitingen te gebruiken. Wilt u城县 de kabels direct aan de luidsprekeruitgangen monteren strip dan de juiste hoeveelheid isolatie van de kabel zonder het draad zich af te snijden en steeke deze dan door het gat van de verbindingsas nadat u de draaipluggen heeft losgedraaid. Draai deze danervoalgens weeer goed vast.

Extra informatie: Let er vooral goed op dat er geen verdwaalde draadjes van de ene luidsprekeruitgang de andere uitgang konnen raken!

Wat te doeen bij problemen?

De meeste problemen in geluidsinstallaties ontstaan door slechte aansluitingen of het verkeerd gebruik van de knoppen en toetsen.

Als u problemen gegenkommen probeer ze dan te lokaliseren: check eerst de bedieningsorganen en kaak eventueel de juiste correcties. Komt u er dan nog niets ut, probeer dan de onderstaande suggesties:

Het is duidelijk: uw RB-1072 ziet het lichtnet Niet. Controller of de aan/uitschakelaar "POWER" wel ingedrukt is en controllere tevens of de lichtnetkabel wel goed en stevig is aangesloten. Check ook even of er wel een +12 volts signaal staat op de "12V. TRIGGER IN" plug, wanner u deze wijze van aan/uitschakelen gebruikt.

Geen geluid

De lichtnetindicator brandt wel, maar jammer genoeg weinig welluidende kranken. Controllerer eerst of de beveiligingsindicatie "PROTECTION" brandt. Is dat inderdaad het geval, handel dan als onderstaand. Zo Niet, check dan alle verbindingen en of de toetsen, schakelaars en knappen van de andere apparatuur wel correct staan.

De beveiligingsindicatorlicht op

Als een of byebeveiligingsindicatoren oplichen is er iets loos. Er zijn nu drie mogelijkheden: de ventilatiegaten bovenop de versterker worden geblokkeerd met als gevolg oververhitting, er heerst kortsluiting bij de luidspekeruitgangen of er is een tijd lang extream met de RB-1072 aan de gang gegaan. Zet de versterker eerstuit, check dan de eerste twee mogelijkheden. De derde mogelijkheid weet u zich het best. Wacht een pau minuten om de RB-1072 af te latent koelen. Zet de versterker aan en meteen werk ut om het beveiligingscircuit de gelegenheid te geeven zich te herstellen. Als u verwolgens de versterker waar aanzet要去 het probleem�in opgelost. Doet hij het nu nog Niet, dan is het tijd om contact met uw leverancier op te nemen.

Technische gegevens

Vermogensconfiguration	2x100 Watts
Watts per kanaal	100 Watts, beside kanalen functionerend, met 20 kHz. filter, 20 - 20.000 Hz. <0,02% THD aan 8Ω)
Totale harmonische verrorming (20-20.000 Hz. 8Ω):
continu topvermogen	< 0,2%
half vermogen	< 0,2%
eén watt per kanaal	< 0,2%
Vermogen bij 4Ω en 0.09% verrorming	190 Watts
Piekstroom aan de uitgang	11A
Intermodulatie verrorming (60 Hz: 7 kHz., 4 : 1)	< 0,2%
Dempingsfactor (8Ω)	200
Versterkingsfactor	27.2dB
Ingangsgeoeligheid/Impedantie	1.25V/9.9kΩ
Frequentiebereik	10Hz - 40kHz. (±3dB)
Signaal/ruisverhouding (IHF, A network)	109dB
Lichtnetspanning
USA	120V. 60Hz.
EU	230V. 50Hz.
Vermogensopname	130 Watts
	21 Watts verlies
	3 Watts in stand-by
Afmetingen	432x72x350mm (bhexxd)
Hoogte van het voorpaneel i.v.m. rackmontage	60mm
Netto gewicht	4.6kg
