GEBRUIKSAANWIJZING CYCLOPE JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

t Hofveld 2 ~ B1702 Groot-Bijaarden ~ Belgium

OPGELET: GEVAAR! stel de lens nooit bloat aan direct zonlicht, zichs gedurende een korteperiode. Dit kan het toestel beschadigen en zichs brand verroorzaken!

NL-VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijkme manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veriligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUCTEN: NIEUWIGHEDEN, SPECIALE

ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventueel worden gebruikt in Lichtshows.
• Een zeer krachtig en opvallend LED effect.
• Gebaseerd op 7 LED clusters met 392 power LEDs (R=140 + G=105 + B=84 + W=63):
• Extreem holdere kleuren in vergelijking met traditionele halogenlamp effecten
• Meer dynamisch dan traditionele halogeneamp effecten
• Scherpe witte, blauwe, rode en groene laserachtige lichtstralen
• Geen lampen te verrangen!
• Gebruikt LEDs met een extreem lange levensduur!
  Bijna geen warmteontwikkeling
• Zeer laag verbruik
• Lichtgewicht (geen zware lamptransformatoren)
• 0-100% dimmer en uiterst snelle strobe functie
• Uitstekende ingebouwde programme's voor prachtige gevarieerde Licht shows:
• DMX-controle: 1, 4 of 10 kanalen voor een volledige controle van de 7 LED clusters
• Standalone: werkt op het ritme van de muziek dank zij de ingebouwde microfoon
• Master/slave: prachtige gesynchroniseerde shows
• CA-8 controller verkrijgbaar in optie
• Menu display met 4 digits
• Uitgerust met een große optische lens voor een maximalelichtopbrengst en een 54^ brede openingshoek
• IEC stroom in/uitgangen: u kunt met optionele IEC kabels tot 20 toestellen met elkaar doorverbinden.

Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werd. Mocht er schade+zijn, gebruik het dan Niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst naukeurig volgt. Elke schadeverooraaktd door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
  Cyclope
• Ophangbeugel en vijzen
• Voedingskabel

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijdersen. Er befinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellungen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die sich in een geldijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht heem on e risico van elektracutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wizen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmaterialaal te recycleren.
• Een/New Lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normal en verdwijnt na een pau minuten.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur waren wonneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs het apparaat beschadigen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermiinden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Plaats de installmentie op een plaat met goede ventilatie, ver van brandbare materiaalen en/of vloeistoffen. De installmentie要去 minstens 50~cm van de muren rondon geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en maak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingtemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• Trek alsijd de stekker uit wanner het apparaat gedurende langere tijd nicht worden gebruikt of alvorens de lamp te verrangen of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoedg personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan die aangegeven op het toestel.
• De elektrische kabel behoort altiq in uitstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去 verrangen worden door de fabrikant zich, zich dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Gebruik.altijd een geschiktene gekeurde veiligheidskabel bij het installereren van het toestel.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhoven.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.

• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• De behuizing en de lenzen要去en verrangen worden als ze zichtaar beschadigd+zijn.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om oncegauriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Gebruik het lichteffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoerd worden. Onjuiste plaitsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebden. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werkklast; erkende installereringmaterialen要去en worden gebruikt; de veilighheid van het geinstalleerde toestel要去 regelmatif worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installeer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens totplaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel alsijd een gewaarmerkte verilghesdkabel die 12 koer het gewicht van het toestel kan dragen. Deze bijkomende verilghesbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20~cm vallen kan als de hoofdbeveiliging faalt.
• Het apparaat要去 goed worden vastgezet; aan een vrij zwaaiende montage mag zichs nicht gedacht worden.
• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg können hebben.
• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeur aldovrens ze voor de eerste keer te gebruiken. Elk maar要去en de installations worden gekeurd door een vakman om te controlleren of de verilgheid nog steeds perfect is.

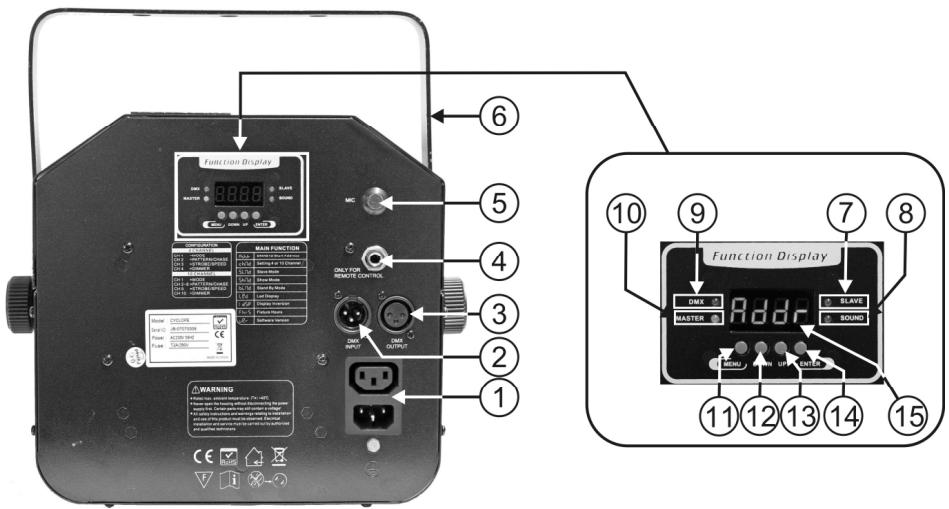

BESCHRIJVING:

1. Voedingsuitgang via IEC stekker: u kurz speziale mannelijke/vrouwelijkke IEC voedingskabels gebruiken om deze uitgang met de voedingsingang van de volgende CYCLOPE te verbinden. Dit maakt het bekabelen veel eenvoudiger. (max 90 toestellen können gelinkt worden)

1. DMX ingang
2. DMX uitgang
3. 14 " Jack ingang voor de optionele CA-8 hand controller
4. Ingebouwde microfoon
5. ophangbeugel met 2 schroefknoppen om het toestel vast te zetten.
6. Slave LED: is aan wanner het toestel in slave modus staat
7. Sound LED: knippert op het ritme van de muziek wanner het toestel in audio modus staat
8. DMX LED: is aan wanner het toestel een DMX-signal ontvangt
9. Master LED: is aan wanner het toestel ingesteld is als master
10. MENU toets: worden gebrukt om de verschillende menu's te selecteren
11. DOWN toets: om terug te gaan in het menu en om waarden die in het display worden weergegeven te verlagen.
12. UP toets: om verder te gaan in het menu en om waarden die in het display worden weergegeven te verhogen.
13. ENTER toets: worden gebruikt om uw keuze te bevestigen.
14. DISPLAY geeft de verschillende menu's en de geselecteerde functies weeer.

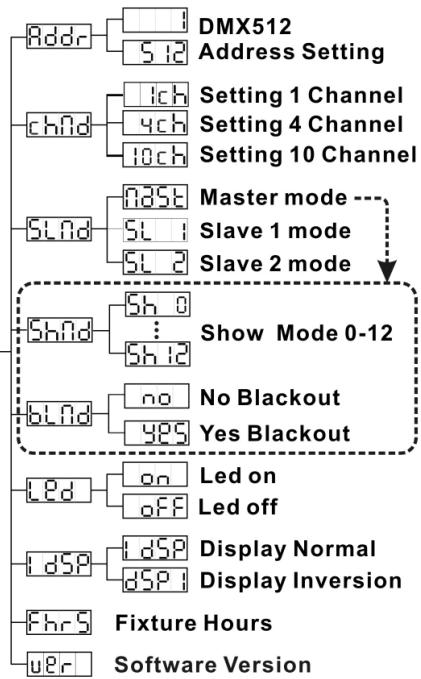

HOE INSTellen:

HOOFDMENU:

• Druk op de MENU toets tot het gewenste menu op het scherm verschijnt.
• Selecteer de functie door op de ENTER toets te drukken. De display zal beginnen knipperen.
• Gebruik de DOWN en UP toetsen om de gewenste menu optie te kiezen.
• Druk daarna op de ENTER toets om de selectie te bevestigen. Om terug te keren maar de hoofdfuncties zonder iets te veranderen kurz u terug op de MENU toets drukken of gewoon 8 seconden wachtten.

DMX512 adres instellen

Bepaalt het startadres in de DMX opstelling.

• Druk op de MENU toets tot [ddr] worden weergegeven op de display.
• Druk op de ENTER toets, de display beging te knipperen.
• Gebruik de DOWN en UP toetsen om het DMX512 adres te veranderen.
• Wonneer het gewenste adres op de display verschijnt moet u dit bevestigen door op de ENTER toets te drukken. (indien u dit Niet doet worden er na 8 seconden terug overgegaan maar het hoofdmenu zonder de veranderingen op te slagen)

U kunt ook terugkeren naar het hoofdmenu zonder ie ts te wijzigen door terug op de MENU toets te drukken.

Channel Mode

• Druk op de MENU toets tot [chfd] wordt weergegeven op de display.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om de 1-kanaals 4-kanaals of de 10-kanaals modus te kiezen.
• Druk daarna op de ENTER toets om uw keuze te bevestigen.
• (indien u dit nicht doet worden er na 8 secondentering overgeaan aan het hoofdmenu zonder de veranderingen op te slagen)

U kurz ook terugkeren maar het hoofdmenu zonder ie ts te wijzigen door terug op de MENU toets te drukken.

werkmodus

Om het toestel als master of als slave te lately werken.

• Druk op de MENU toets tot [SLND] op de display worden weergegeven.
• Druk op de ENTER toets, de gebrukke modus begint te knipperen op de display
• Gebruik de DOWN en UP toetsen om de 'master' [105] of 'slave synchroon met de master' [51] of 'slave asynchronon met de master' [52] werkmodus te kiezen.
• Bevestig uw keuze door op de ENTER toets te drukken. (indien u dit Niet doet worden er na 8 seconden terug overgeaan maar het hoofdmenu zonder de veranderingen op te slagen)

U kurz ook terugkeren maar het hoofdmenu zonder ieets te wijzigien door terug op de MENU toets te drukken

Opmerkingen: indien u "SL 1" of "SL 2" hebte gekozen zich sommige menuopties nicht meer beschikbaar. Indien u een enkel toestel gebruikt要去 steeds de master'werkmodus kiezen.

Show Mode

Wordt gebruikt om eén van de voorgeprogrammeerde shows te selecteren wanneer het toestel autonom of in master/slave wordt gebruikt. Deze optie is Niet beschikbaar wanneer het toestel in slave mode staat ("SL 1" or "SL 2")!

• Druk op de MENU toets tot [Sfn] wordt waergegeven op de display.
• Druk op de ENTER toets, de show welke in gebruik is begint te knipperen op de display.

Gebruik de DOWN en UP toetsen om een van de 12 voorgeprogrammeerde shows (show 0) tot (show 12) te kiezen

• Wonneer de gewenste show knippert op de display要去 u enkel nog op de ENTER toets drukken om uw keuze te bevestigent.(indien u dit Niet doet worden er na 8 seconden terug overgeaan maar het hoofdmenu zonder de veranderingen op te slagen)
  U kunt ook terugkeren maar het hoofdmenu zonder ie ts te wijzigen door terug op de MENU toets te drukken.

Blackout Mode

Blackout mode: wanner er geen DMX-signal gedetecteerd worden gaat het toestel in blackout.

No blackout mode: wanner er geen DMX-signal gedetecteerd worden schakelt het toestel automatisch over maar master mode.

Deze optie is nicht beschikbaar indien het toestel in slave mode staat ("SL 1" of "SL 2")!

• Druk op de MENU toets tot blfd worden weergegeven op de display.
• Druk op de ENTER toets, de gebruekte functie begint te knipperen op de display.
• Gebruik de DOWN en UP toetsen om YES (blackout) of no (no blackout) te kiezen.
• Druk daarna op de ENTER toets om uw keuze te bevestigen. (indien u dit Niet doet worden er na 8 secondentering overgeaanaar het hoofdmenu zonder de veranderingen op te slagen)

U kurz ook terugkeren maar het hoofdmenu zonder iota te wijzig den door terug op de MENU toets te drukken

Led Display

Display on: display is steeds aan.

Display off: display isuit wannerdeze nicht wordt gebruikt.

• Druk op de MENU toets tot [Ed] op de display worden weergegeven.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om on (display steeds aan) of OFF (display uit wanner nicht in gebruik) te selecteren.
• Druk daarna op de ENTER toets om uw keuze te bevestigen. (indien u dit Niet doeit worden er na 8 seconden谈起 overegaan maar het hoofdmenu zonder de veranderingen op te slagen)

U kunt ook terugkeren maar het hoofdmenu zonder iets te wijzigen door terug op de MENU toets te drukken.

Display Inversion

Display normal: display is leesbaar wanner het toestel op de grond staat.

Display inversion: display is leesbaar wanner het toestel ondersteboven hangt.

• Druk op de MENU toets tot knippert op de disply. (normal display)
• Druk op de ENTER toets om over te schakelen op [DSP] (display inversion), de handeling worden automatisch na 8 seconden opgeslagen. Of druk nogmaals op de ENTER toets om maar [DSP] (normal display) terug te schakelen.

Druk op de MENU toets om maar de functies terug te keren.

Fixture Hours

Geeft het aanlal gepresteerde werkuren weeR.

• Druk op de MENU toets tot FhrS knippert op de display.
• Druk op de ENTER toets om het,aantal werkuren te laten verschijnen op de display.
• Druk op de MENU toets om maar de functiestering te keren.

Software version:

Geeft de softwareversie van het toestel weeR.

• Druk op de MENU toets tot [U] knippert op de display.
• Druk op de ENTER toets om de softwareversie te lately verschijnen.
• Druk op de MENU toets om maar de functiestering te keren.

ELEKTRISCHE INSTALLATIE + ADRESSERING

Belangrijk: De elektrische installmentie zou alleen uitgevoerd要去en worden door een bekwaam personovolgens de voorschriften voor elektrische en mechanische verilgheid in uw land.

Electrishe installment van 1 standalone toestel:

• Verbind gewoon de stroomkabel met het net. Het toestel start onmiddelijk op in stand-alone mode.

Opmerking1: u kunt een CA-8 remote controller aansluiten indien u een betere controle over het toestel wilt hebben. Zie "how to operate the unit".

Opmerking2: indien er niets geleurt moet u controlleren of het toestel wel degelijk in master mode staat, (zie vorig hoofdstuk)

Electrische installment van 2 of more toestellen in master/slave:

• Verbind 2 tot maximum 16 tostellten met mekaar door middel van symmetrische microloonkabels van goede kwaliteit. Zet het eerste toestel in Master Mode, alle andere tostellten要去en in slave mode (SL1 of SL2) staan . Zie voor hoofdstuk voor more informatie.
• Controller of alle toestellen op het stroomnet zich aangesloten.

Klaar!

Opmerking: u=knt een CA-8 remote controller op het Master'toestel aansluiten indien u een betere controle over het toestel wenst te hebben.

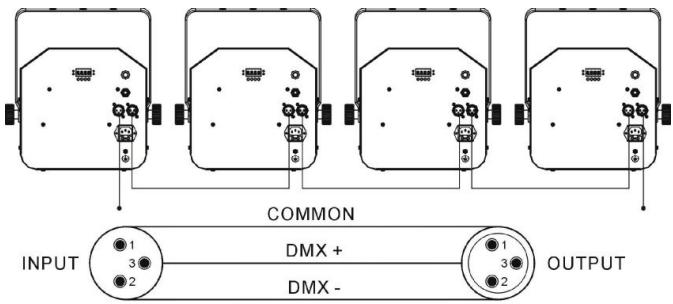

DMX AANSLUITINGEN

• Het DMX-protocol is een breed gebruikt hogesnelheidssignaal omlichtuitrustingen te bedieren. U moet uw DMX bediening en alle units met een gebalanceerde kabel van goede kwaliteit doorverbinden.
• Zowel de XLR-3pin als XLR-5pin connector worden gebruikt, darüber de XLR-3pin is populäder want deutsche kabels zijn compatible met gebilancérerde audio kabels. Pin layout XLR-3pin: Pin1 = GND ~ Pin2 = Negatif signala (-) ~ Pin3 = Positief signala (+) Pin layout XLR-5pin: Pin1 = GND ~ Pin2 = Negatif signala (-) ~ Pin3 = Positief signala (+) ~ Pins4+5 nicht in gebruik.
• Om vreemd gedrag van de lichteffecten,verooraakt door storing, te voorkomen, moet u een aflsuitweerstand van 90 tot 120 aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel, dit zal eenvoudig nicht werken!
• Weet zeker dat alle units op het lichtnet�zijn aangesloten.
• Elk lichteffect in de keten heeft een eigén DMX startadres nodig zodate het weet welke
  90~120 ohm
  resistor

commando's van de bediening het moet ontcijferen. In de volgende sectie za u leren hoe het DMX adres in te stellen.

HOE HET CORRECTE STARTADRES INSTELLEN:

In vorig hoofdstuk worden beschreiben hoe u het adres op dit toestel moet instellen (DMX-512 adres instellen). Het startadres van elk toestel iseer belangrijk. Het is ether onmogelijk u mede te delen welk start adres u zou moeten gebruiken aangezien dit volledig afhangt van de controller die u gaat gebruiken... Gelieve hiervoord de handleiding aan uw DMX-controller te raadplegen.

DMX-CONFIGURATIE VAN DE CYCLOPE:

1 KANAALS MODUS
4 EN 10 KANAALS MODUS

CH1		DMX512 Configuration
Function		Ch1	Ch2		Ch3		Ch4
		Ch1	Ch2-8		Ch9		Ch10
		Mode	Pattern	Chase	Pattern Strobe	Chase Speed	Dimmer
250-255	RANDOM SOUND CHASES	240-255 Stand-alone	Color 25 pattern	Chase 25	255	Fast Strobe	255
230-249			Color 24 pattern	Chase 24
210-229	SOUND CHASE 10		Color 23 pattern	Chase 23
190-209	SOUND CHASE 9		Color 22 pattern	Chase 22
170-189	SOUND CHASE 8		Color 21 pattern	Chase 21
150-169	SOUND CHASE 7		Color 20 pattern	Chase 20
130-149	SOUND CHASE 6	120-239 Chase	Color 19 pattern	Chase 19
110-129	SOUND CHASE 5		Color 18 pattern	Chase 18
90-109	SOUND CHASE 4		Color 17 pattern	Chase 17
70-89	SOUND CHASE 3		Color 16 pattern	Chase 16
50-69	SOUND CHASE 2		Color 15 pattern	Chase 15
30-49	SOUND CHASE 1	0-119 Pattern	Color 14 pattern	Chase 14
0-29	OFF		Color 13 pattern	Chase 13
			Color 12 pattern	Chase 12
			Color 11 pattern	Chase 11
			Color 10 pattern	Chase 10
			Color 09 pattern	Chase 09
			Color 08 pattern	Chase 08
			Color 07 pattern	Chase 07
			Color 06 pattern	Chase 06
			Color 05 pattern	Chase 05
			Color 04 pattern	Chase 04
			Color 03 pattern	Chase 03
			Color 02 pattern	Chase 02
			Color 01 pattern	Chase 01

Wat waar patterns?

Patterns (patronen) zijn verschillende staatische (niet bewegende) combinaties van LEDs in een LED-cluster.

Wanner de Waarde van CH1 ingesteld is tussen 000 en 119, dan kurz u CH2 gebruiken om 25

verschillende patterns te kiezen.

Gebruik CH3 om de strobo frekwentie van de geselecteerde patterns te wijzigen.

Wat zich chases?

Chases zichen series van patterns welke in een lus weergegeven worden om alzo dynamische (bewegende) effecten te creeren.

Wanner de waarde van CH1 ingesteld is:tussen 120 en 239,dan kunt u CH2 gebruiken omuit 25 verschillende chases te kiezen.

Gebruik CH3 om de snelheid van de geselecteerde chases in te stellen.

3 DMX-modi zijn beschikbaar:1CH,4CHen 10CH:

1 channel mode:

Zeer gebruiksvriendljike werkmodus: u heeft slechts 1 DMX kanaal nodig om 1 van de 11 voorgeprogrammeerde sound chases op te roepen, of u kurz het toestel gewoon aan en uit zetten via een controller zoals onze Effect Commander (geen switch packs nodig).

4 channel mode:

Plaatst DMX-kanalen op uw controller maar alle LED clusters reageren opdezelfde manier.

• Kanaal 1: werkmodus selectie (pattern, chase, stand-alone)
• Kanaal 2: selectie van patterns of chases.
• Kanaal 3: strobe speed (pattern mode) of chase speed (chase mode)
• Kanaal 4: algemene dimmer

10 channel mode:

Gebrukt meer DMX-kanalen op uw controller, maar alle LED's hunnen afzonderlijk gecontroleerd worden, zo heeft u de volledige controle in handen!

Kanaal 1:werkmodus selectie (pattern, chase, stand-alone)
- Kanalen 2-8: selecteer een verschillende pattern of chase voor elk van de 7 LED-clusters:

Kanaal 2:LED cluster 1
Kanaal 3:LED cluster 2

。
Kanaal 8:LED cluster 7

• Kanaal 9: strobe speed (pattern mode) of chase speed (chase mode)
  Kanaal 10:algemene dimmer

BEDIENING VAN HET TOESTEL

Elke keer dat het toestel wordt aangezet verschijnt er L777 op het display

U KUNT HET TOESTEL OP 3 MANIEREN GEBRUIKEN:

O Via de master/slave functie en ingebouwde programma's
o Met de CA-8 easy controller
o Met een universele DMX controller (4 & 10 kanalen DMX mode)

VIA DE MASTER/SLAVE FUNCIE EN INGEBOUWDE PROGRAMMA'S:

selecteer deze functie indien u onmiddelijk wil van start gaan met een kant en klare show. Door de toestellen als master/slave met mekaar te verbinden za het eerste toestel alle andere tostellenden controlleden enbekomt u alzo een automatische, gesynchroniseerdelichtshow op het ritme van de muziek. Op de DMX ingang van het 'master' toestel mag niets aangesloten worden, de master led is continu aan en de Sound led knippert op het ritme van de muziek.

Belangrijk! Deze functie werkt alleen wanneer de blackout mode in the menu van de 'master'uit staat (OFF), anders zal er niets gebeuren! Leesmeer over deze optie in de paragraaf "hoe instellen".

• De MASTER—heeft 12 ingebouwde shows: U kunt van 5H0 (show 0) tot 5H12 (show 12) kiezen in het menu van het master toestel.
• SLAVES hebben 2 werkopties: Deze toestellen staan in slave mode (slave-LED is continu aan). Om een Mooiere lichtshow te creeren kurz u gecontrasteerde bewegingen invoegen In het menu van de slave units kurz u waar de optie SLID gaan. Kies hier:

Normal slave: slave werkt synchroon met de master.
2 light show: slave werkrt in contrast met de master.

• MET DE EASY CONTROLLER:

Voor de Master/slave werkmodus raden wij u ten sterkste aan de CA-8 "Easy controller" te gebruiken. Verbind zekleine controller met de 1/4" jack aansluiting van het 'master' toestel. Zo heeft u de volledige controle over volgende FUNCTIONS:

Standby	Toestel in Blackout
Function	Sound strobe	Selecteer eén van de 12 chases
Mode	Strobe/ Sound (LED UIT)	Chase (LED AAN)

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste Personen tijdens het onderhoud.
• Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie要去en de volgende punten worden gecontroleerd.

• Alle schroeven gelebracht om het te toestel te installereren en alijken onderdelen要去en goed vastgedraaidন en mogen Niet verroest�n.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verworgen den.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan moet deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekrt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieoppeningen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk waar gereinigde te worden met een stofzuiger of een luchtspuit.

• Het schoonmaken van verwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed maybe te kuijtslstraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de omgeving waar het toestel wordt gebruikt: een klamme, rokerige of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderden.altijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens een keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden UITgevoerd door vakbekwaam personneel!!

Max. aantal toestellen die via de IEC in/uitgangen

kunnen aangesloten worden: 20 stuks

Stroomverbruik: 50 Watt

Zekering: 250 V T6,3A trage zekering (20 mm)

Geluidscontrole: Ingebouwde microfoon

DMX verbinding: 3 pins XLR mannelijk/ vrouwelijk

Aantal DMX kanalen: 1/4/10 kanalen

Lamp: 392 LEDs (R=140 + G=105 + B=84 + W=63):

Afmetingen: 250 × 250 × 280 ~mm

Gewicht: 5 kg

Elke inlichting kan veranderen zonder waarschuwing vooraf
U kan de LASTe versie van deze handleding downloads via Onze website: www.beglec.com
