GEBRUIKSAANWIJZING ATLAS JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigengeiligheid, geleieve de aanwijzingen zeer zorgvuldig te lezen voor U het apparaat begint te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTIEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventueel worden gebruikt in Lichtshows.
• Vernieuwende DMX LED moonflower.

• Gebaseerd op 52 power LEDs (R = 16 + G = 12 + B = 12 + W = 12) :

• Extreem heldere kleuren in vergelijking met traditionele halogenlam effecten

• Meer dynamisch dan traditionele halogeenlamp effecten
• Scherpe witte, blauwe, rode en groene laserachtige Lichtstralen
• Geen lampen te verrangen!
• Gebruikt LEDs met een extreem lange levensduur!
  Bijna geen warmteontwikkeling
• Zeer laag verbruik

• Lichtgewicht (geen zware lamptransformatoren)

• 0-100% dimmer en uiterst snelle strobe functie

• Uitstekende ingebouwde programma's voor prachtige gevarieerde Licht shows:

4 DMX kanalen
- Standalone: werkt op het ritme van de muziek dank zij de ingebouwde microfoon
- Master/slave: prachtige gesynchroniseerde shows

• CA-8 controller verkrijgbaar in optie
• Uitgerust met een große optische lens voor een maximalelichtopbrengst

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werk. Mocht er schade+zijn,gebruik het dan Niet,maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst nauwkeurig volgt. Elke schadeveroorzaakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te konnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controller of de doos volgende onderdelen bevat:

• Handleiding
• Atlas
• Ophangbeugel + vijsknop

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gewijkbenige driehoek is bedoeld om de gebruiker erop te wizen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol beteKent: Lees de handleiding!

• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur Wennen runawayer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrngen.
• Gebruik dit apparaatuitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het Lichtnet afkoppelen.
• Plaats de installmentie op een plaat met goede ventilatie, ver van brandbare materiaalen en/of vloeistoffen. De installmentie要去 minstens 50~cm van de muren rondon geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd nicht worden gebruikt of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoedd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller of de beschikbare spanning nicht hoger is dan die aangegeven op de allerzijde van het toestel.
• De elektrische kabel behoort altiq in uitstekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去 verzangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Gebruik.altijd een geschichte en gekeurde veiligheidskabel bij het installereren van het toestel.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhoven.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• De behuizing en de lenzen要去en verrangen worden als ze zichtaar beschadigd zijn.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.

• Om veiligheidsredenen is het verboden om modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik hetlichteffect Niet in de aanwezigheid van personen die lijden aan epilepsie.

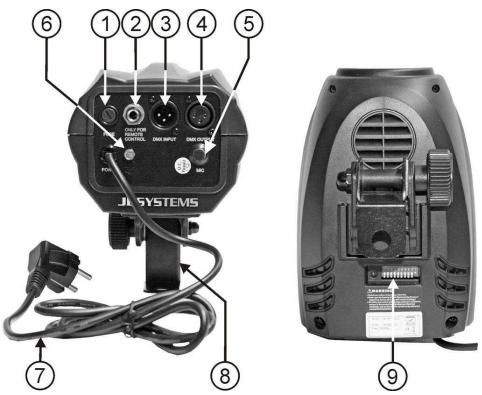

BESCHRIJVING:

1. Zekeringhouser
2. 14 jack connector voor het verbinden van de optionele CA-8 controller.
3. DMX ingang: mannelijke 3pins XLR-connector voor het aansluien van universe DMX-cables. Deze ingang kan instructies krijgen van een DMX-controller of van een andere Atlas in master/slave modus.
4. DMX uitgang: vrouwelijkke 3pins XLR-connector om de Atlas met het volgende toestel in de DMX keten te verbinden of een andere Atlas aan te sluiten in master/slave modus.
5. Ingebouwde microfoon
6. Aarding
7. Voedingskabel
8. Ophangbeugel met een vijsknop.
9. DIP schakelaars voor het instellen van het DMX startadres van het toestel.

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoord worden. Onjuisteplaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installereringmaterialien要去en worden gebruikt; de veiligheid van het geinstallerde toestel要去 regelmatig worden gecontroleerd.
• Overtuig U ervan dat de zone onder de installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens tot plaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentatieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel alsijd een gewaarmerkte verilgheidskabel die 12 koer het gewicht van het toestel kan dragen. Deze bijkomende verilgheidsbevestiging要去zo worden aangebracht dat geen deel van het toestel更是 dan 20~cm vallen kan als dehoofdeveiliging fault.
• Het apparaat moet goed worden vastgezet; aan een vrij zwaiende montage mag zichs nicht gedacht worden.
  Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg{kennen hebben.
• De gebruiker要去 zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zich goedgekeur aldorens ze voor de eerste keer te gebruiken. Elk aan moeten de installations worden gekeurd door een vakman om te controeren of de verilgheid nog steeds perfect is.

ELEKTRISCHE INSTALLATIE + ADRESSERING

Belangrijk: De elektrische installmentie zou alleen uitgevoerd要去en worden door een bekwaam person volgens de voorschriften voor elektrische en mechanische veiligkeit in uw land.

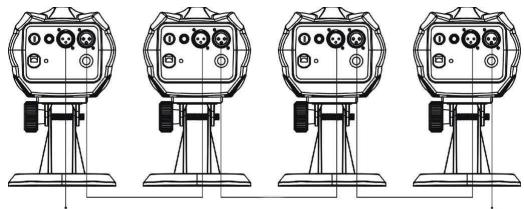

DMX installment

• Het DMX-protocol is een veel gebruikt hogesnelheidssignaal om lichtuitrustingen te bedieren. U要去 uw DMX bediening en alle units met een gebalanceerde kabel van goede kwaliteit doorverbinden.
• Zowel de 3pins-XLR als de 5pins-XLR connector worden gebrukt, de 3pins-XLR is darüber meer/popularwant deze kabelsijken compatibel met symmetrische microfoonkabels.

Pin layout XLR-3pin: Pin1 = GND ~ Pin2 = Negatief signaal (-) ~ Pin3 = Positief signaal (+)
Pin layout XLR-5pin: Pin1 = GND ~ Pin2 = Negatief signaal (-) ~ Pin3 = Positief signaal (+) ~ Pins4+5 Niet in gebruik.

• Om vreeimd gedrag van de lichteffecten,verooraakt door storing, te voorkomen, moet u een aflsuitweerstand van 90 tot 120 aan het eind van de keten gebruiken. Gebruik nooit Y-splitkabel, dit za eenvoudig Niet werken!
  Weet zeker dat alle units op hetlichtnet zich aangesloten.
• Elk lichteffect in de keten heeft een eigener DMX startadres nodig zodayat het weet wieke commando's van de bediening het moet ontcijferen. In de volgende sectie za u leren hoe het DMX adres in te stellen.

Hoe de DIP-schakelaars gebruiken om het gewenste DMX startadres in te stellen:

Elk van de eerste 9 DIP-schakelaars stemt overeen met een bepaalde DMX-waarde:

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Waarde	1	2	4	8	16	32	64	128	256	Niet in gebruik

U=knt de waarden van deze schakelaars combineren om zo om het even welk startadres:tussen 1 en 512 te gekomen:

Startadres = 01

→ schakelaar 1=ON

waarde: 1

Startadres = 05

→ schakelaar 1+3=ON

waarde: 1 + 4 = 5

Startadres = 09

→schakelaar 1+4=ON

waarde: 1 + 8 = 9

Startadres = 13

→ schakelaar 1+3+4=ON

waarde: 1 + 4 + 8 = 13

…

→schakelaar 2+3+4+5+6=ON

waarde: 2 + 4 + 8 + 16 + 32 = 62

BEDIENING VAN DE ATLAS

1. 1autonomtoestel:

Belangrijk: het DMX adres MOET ingesteld worden op 001 (eerste DIP switch = ON, all de andere staan op OFF). Sluit het toestel gewoon aan op het net en LAST muziek aftspelen. Het toestel zal automatisch beginnen werken op het ritme van de muziek.

2. Twee ofeer toestellen in master/slave opstelling:

Verbind 2 tot maximum 16 met mekaar door middel van symmetrische XLR microfoonkabels van goede kwaliteit. Het toestel waar geen kabel verbonden is met de DMX ingang za reageren als master, de andere toestellen als slave.

Belangrijk: Op het master toestel MOET het DMX adres ingesteld worden op 001 (eerste DIP switch = ON, all de andere staan op OFF). De slave toestellen konnen elke DMX adres aannemenaar NIET 001. U kan het gedrag van een of meerdere van de slave toestellen omkeren door de positie van DIP-switch n^10 op deze tostellenen te veranderen. Probeer het gewoon eens en kijk of het effect better tot+zijnrecht komt. De DIP-switch n^10 veranderen op het master toestel hebelt geen efect.

3. Een betere controde dank zij de CA-8 controller:

De CA-8 controller kan enkel gebruikt worden in standalone (autonomous) of master/slave modus. Sluit de controller via de jack ingang aan op het eerste toestel (master). Nu kut u alle toestellen controeren:

STAND BY	Blackout
FUNCTION	1. Witte Strobe 2. Sound strobe	Keuze van 1 van de 10 chase programme's
MODE	Strobe / Sound (LED aft)	Chase (LED aan)

4. Sturing via universe DMX-controller:

In DMX modus sunt u de toestellen besturen via 4 kanalen:

DMX512 Configuration
Ch1	Ch2		Ch3		Ch4
Mode	Pattern	Chase	Pattern Strobe	Chase Speed	Dimmer
240-255 Stand-alone	Color 25 pattern	Chase 25	255	255	255
	Color 24 pattern	Chase 24
	Color 23 pattern	Chase 23	Fast Strobe	Fast Speed
	Color 22 pattern	Chase 22
	Color 21 pattern	Chase 21	/ / / / /
	Color 20 pattern	Chase 20
	Color 19 pattern	Chase 19
	Color 18 pattern	Chase 18
	Color 17 pattern	Chase 17
	Color 16 pattern	Chase 16	/ / / / /
	Color 15 pattern	Chase 15
120-239 Chase	Color 14 pattern	Chase 14	/ / / / /
	Color 13 pattern	Chase 13
	Color 12 pattern	Chase 12
	Color 11 pattern	Chase 11
	Color 10 pattern	Chase 10
	Color 09 pattern	Chase 09
	Color 08 pattern	Chase 08
	Color 07 pattern	Chase 07
	Color 06 pattern	Chase 06
	Color 05 pattern	Chase 05
0-119 Pattern	Color 04 pattern	Chase 04	Slow Strobe	Slow Speed
	Color 03 pattern	Chase 03
	Color 02 pattern	Chase 02
	Color 01 pattern	Chase 01	0	0	0%

What zijn patterns?

Patterns (patronen) zijn verschlende staatische (niet bewegende) combinaties van LEDs.
Wanner de waarde van CH1 ingesteld isCUSSEN 000 en 119,dan kunt u CH2 gebruiken om 25
verschillende patterns te kiezen.
Gebruik CH3 om de strobo frekwentie van de geselecteerde patterns te wijzigien.

Wat zich chases?

Chases zich in series van patternswelke in een lus weergegeven worden om alzo dynamische (bewegende) effecten te creeren.

Wanner de waarde van CH1 ingesteld is:tussen 120 en 239,dan kunt u CH2 gebruiken omuit 25 verschillende chases te kiezen.

Gebruik CH3 om de snelheid van de geselecteerde chases in te stellen.

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste Personenijdens het onderhoud.
• Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie要去 de volgende punten worden gecontrolerd.

• Alle schroeven gebruikt om het te toestel te installereren en al+zijn onderdelen moeten goed vastgedraaid zichen en mogen Niet verroest zich.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verworgen den.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieopengen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk一年多 gereinigde te worden met een stofzuiger of een luchtspuit.

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatin worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de omgeving waar het toestel worden gebruikt: Hoe klamma, rokeringe of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen.altijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens eén keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden uitgevoerd door vakbekwaampersonael!!

Netvoeding: AC 100V ~ 240V, 50/60Hz

Zekering: 250 V/A trage zekering (20 mm)

Geluidscontrole: Ingebouwde microfoon

DMX verbinding: 3 pins XLR mannelijk/vrouwelijk

Aantal DMX kanalen: 4 kanalen

Lamp:

Afmetingen: 236 × 141 × 203 ~mm

Gewicht: 2 kg

Elke informatatie kan zonder voorafgaande waarschuwing gewijzigd worden U kan de LASTe versie van deze handleiding downloads via Onze website: www.beglec.com
