GEBRUIKSAANWIJZING AZUR 540C CAMBRIDGE AUDIO

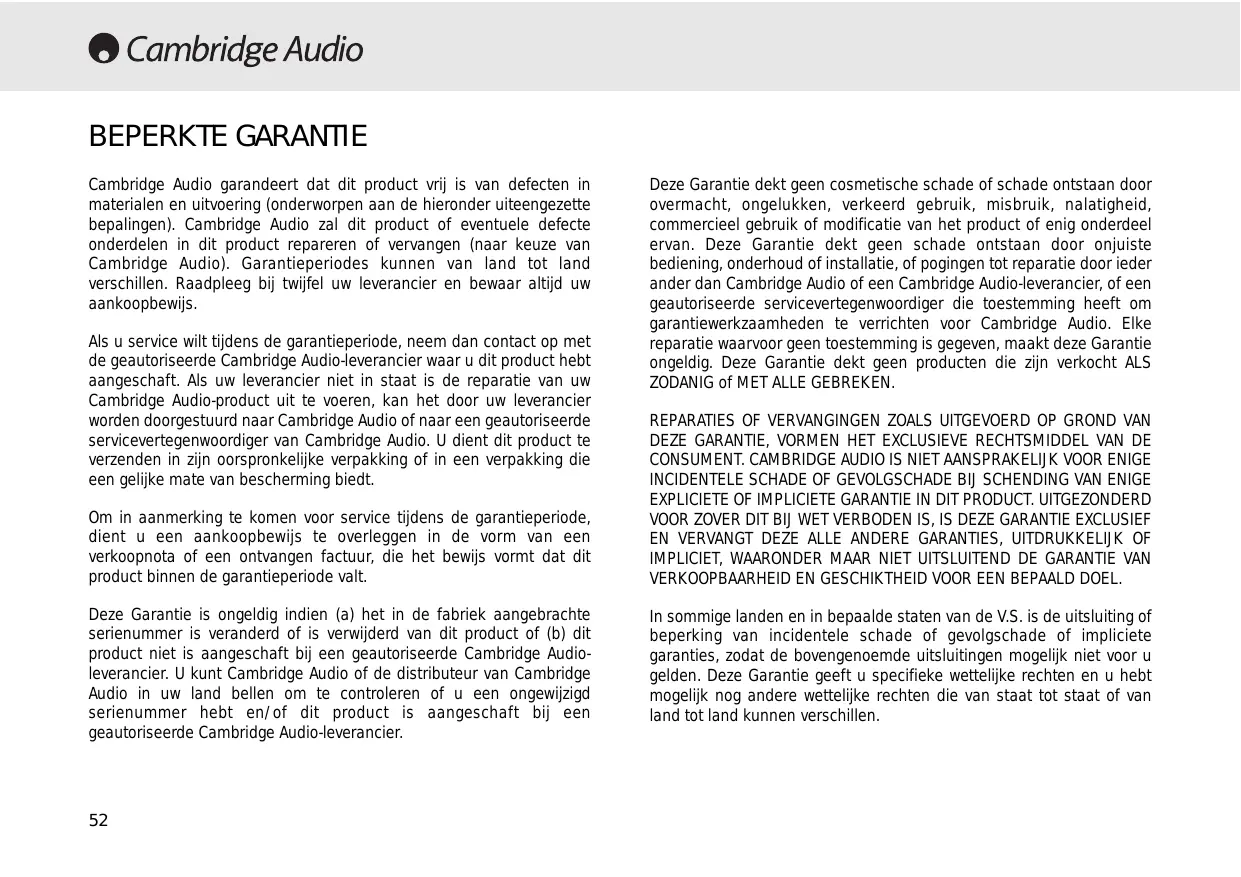

Cambridge Audio garandeert dat dit product vrij is van defecten in materialen en uitvoering (onderworpen aan de hieronder uiteengezette bepalingen). Cambridge Audio zar dit product of eventuele defecte onderdelen in dit product repareren of verrangen (aar keuze van Cambridge Audio). Garantieperiodes konnen van land tot land verschillen. Raadpleeg bij twijfel uw leverancier enbewaar algijd uw aankoopbewijs.

Als u service wiltijdens de garantieperiode, neem dan contact op met de geauthoriseerde Cambridge Audio-leverancier waar u dit product hebt aangeschäft. Als uw leverancier Niet in staat is de reparatie van uw Cambridge Audio-product uit te voeren, kan het door uw leverancier worden doorgestuurd waar Cambridge Audio ofaar een geauthoriseerde servicevertegenwoordiger van Cambridge Audio.U dient dit product te verzenden in+zijn oorspronkelijke verpakking of in een verpakking die een gelijke mate van bescherming biedt.

Om in aanmerking te komen voor service tijdens de garantieperiode, dient u een aankoopbewijs te overlegen in de vorm van een verkoopnota of een ontvangen factuur, die het bewijs vormt dat dit product binnen de garantieperiode valt.

Deze Garantie is ongeldig indien (a) het in de fabriek aangebrachte serienummer is veranderd of is verwijderd van dit product of (b) dit product Niet is aangeschaf bij een geauthoriseerde Cambridge Audioleverancier. U kunt Cambridge Audio of de distributeur van Cambridge Audio in uw land bellen om te controleren of u een ongewijzigd serienummer hebt en/of dit product is aangeschaft bij een geauthoriseerde Cambridge Audio-leverancier.

Deze Garantie dekt geen cosmetische schade of schade ontstaan door overmacht, ongelukken, verkeerd gebruik, misbruik, nalatigheid, commercieel gebruik of modificatie van het product of enig onderdeel ervan. Deze Garantie dekt geen schade ontstaan door onjuiste bediening, onderhoud of installment, of pogingen tot reparatie door ieder ander dan Cambridge Audio of een Cambridge Audio-leverancier, of een geauthoriseerde servicevertegenwoordiger die toestemming heeft om garantiewerkzaamheden te verrichten voor Cambridge Audio. Elke reparatie waarvoor geen toestemming is gegeven, maakt deze Garantie ongeldig. Deze Garantie dekt geen producten die zijn verkocht ALS ZODANIG OF METALLE GEBREKEN.

REPARATIES OF VERVANGINGEN ZOALS UITGEVOERD OP GROND VAN DEZE GARANTIE, VORMEN HET EXCLUSIVEVE RECHTSMIDDEL VAN DE CONSUMENT. CAMBRIDGE AUDIO IS NIET AANSPRAKELIJK VOOR ENIGE INCIDENTELE SCHADE OF GEVOLGSCHADE BIJ SCHENDING VAN ENIGE EXPLICIETE OF IMPLICIETE GARANTIE IN DIT PRODUCT. UITGEZONDERD VOOR ZOVER DIT BIJ WET VERBODEN IS, IS DEZE GARANTIE EXCLUSIVEIF EN VERVANGT DEZE ALLE ANDERE GARANTIES, UITDRUKKELIJK OF IMPLICIET, WAARONDER MAAR NIET UITSLUITEND DE GARANTIE VAN VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOEL.

In sommige landen en in bepaalde staten van de V.S. is de uitsluiting of beperking van incidentele schade of gevolgschade of impliciete garanties, zodate de bovengenoemde uitsluitingen möglichk Niet voor u gelden. Deze Garantie geeft u specifieke wettelijkrechten en u hebt möglichk nog andere wettelijkrechten die van staat tot staat of van land tot land konnen verschillen.

INLEIDING

Hartelijk voor de aanschaf van deze cd-speler ult het Azur-programma van Cambridge Audio. Dlt product is het resultaat van het meest uitgebreide onderzoeks en ontwikkelingsprogramma dat we hebben uitgevoerd sinds we 30aar geleden zichn begonnen met het produceren van hoogwaardige audioapparatuur. We hopen dat u tevreden bent met het resultaat en we wensen u nog vele jaren luisterplezier toe.

Over dit apparaat

Het Azur-productaanbod maakt gebruik van een zeer geavanceerd besturingsystem dat special voor Cambridge Audio is ontworpen. Het hart van het systemd worden gezormd door een VLSI-circuit (very large scale integration) dat op dynamische wijze het focus-, tracking- en outputniveau van de laser bijstelt en voor maximale weergave van digitale informatie zorgt. Op sommige modellen zit ook een aparte digitale en analoge gestabiliseerde voeding alsmede hoogwaardige klokmodules en overslagregulatie. E.e.a. is gekoppeld aan de nieuwste Wolfson DAC en digitale filters teneinde een uitstekend niveau van prestatie en betrouwhaarheid te garanderen.

Dit oog voor detail heeft geresulteerd in een cd-speler die toonkleur en dynamisch contrast op een volledig overtuigende manier reproduceert en alle soorten muziek op een levendige en vloeijeende manier weergeeft.

Om het Beste uit deze apparatuur te halen, zouden we u wollen adviseren om alleen een versterker en luidsprekers van de hoogste kwaliteit te gebruiken. We raden u dan ook graag once versterkers uit het Azur-productaanbod van Cambridge Audio aan, maar deze� ontworpen op basis van exactdezelfde standard als once cd-speler.

Daarnaast is het van belang om aandacht te schenken aan verbindingen en luidsprekerkabels. Doe geen concessions aan de kwaliteit van uw systeme door gebruik te makeen van een slechte kabelkwaliteit voor de aansluiting van

uw D-serie op uw versterker of voor de aansluiting van de luidspekers. Een systeme is slechts zo goed als de zwakste schakel. Om die reden treft u bij once producten geen goedkope gratis kabels aan. uw leverancier levert hoogwaardige kabels van Cambridge Audio die ervoor zorgen dat uw complete systememaxaal presteert.

En dan is het nu tijd om lekker te gaan zitten, ontspannen en genieten!

Matthew Bramble

Technical Director

INHOU

Beperkte garantie 52

Inleiding. 53

Veiligheidsvoorschriften 54

Installatie 55

Achterpaneelaansluitingen 56-57

Bedieningselementen op het voorpaneel 56-57

Bedieningsinstructies 58

Probleemoplossing 61

61

VEILIGHEIDSVOORSCHRIFTEN

De stroomspanning controeren

Neem voor uw eigen verilgheid de volgende instructies aandachtig door alvorens het apparaat aan te sluiten op de netstroom.

Controleer of op de achterkant van het apparaat de juiste stroomspanning staat aangegeven. Is de spanning van uw netstroom anders, raadpleeg dan uw leverancier.

Dit apparaat is uitsluitend geschikt voor de stroomspanning en het stroomtype zoals aangegeven op de onderkest Kant van het apparaat. Bij aansluiting op andere stroombronnen kan het apparaat beschadigd raken.

Wanner dit apparaat Niet in gebruik is, dient het te worden uitgeschakeld en het maguitsluiend worden gebruikt wanneer het correct geaard is. Verwijder de kap (of deachterkant) van het apparaat Niet, om het risico van een elektrische schok te verminderen. Het apparaat bevat van binnen geen door de gebruiker vervoangbare onderdelen. Laat service en reparatie over aan bevoegt onderhoudspersoneel. Als het stroomsoer is voorzien van een gegoten netstekker, dient het apparaat Niet te worden gebruikt wanneer de plastic zakeringhonder Niet op zijn plaatis is. Mocht u de plastic honder kwijtragen, bestel het correcte onderdeel dan bij uw Cambridge Audioleverancier.

Het symbool van de bliksemflits met de pijlpunt in het driehoekje is bedoeld

om de gebruiker te waarschuwen voor de aanwezigheid van

geisoleerde 'gevaarlijke spanning' binnen de behuizing van het product,

die sterk genoeg kan zichn om voor personen een gevaar voor elektrische

schokken te vormen.

Het uitroepteken in het driehoekeje is bedoeld om de gebruiker te waarschussen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de onderhoudsdocumentatie die van toepassing is op dit apparaat.

Dit product voldoet aan de Europese richtlijnen voor laagspannning

(73/23/EEC) en elektromagnetische compatibiliteit (89/336/EEC)

wonneer het worden geinstalleerd en gebruikt in overeenstemming met

deze handleiding. Om verdere conformiteit te garanderen, dienen voor

dit product alleen accessoires van Cambridge Audio te worden gebruikt

en dienen service- en reparatiewerkzaamheden te worden overgelaten

aan bevoegd servicepersoneel.

INSTALLATIE

Neem de hijd om de volgende instructies door te lezen voordat u uw Azur cd-speler installeert. U bent dan verzekerd van de Beste weergave en de langste levensduur.

Het apparaat kan op elke stevige, rechte ondergrund worden geplaatst. Omdat de voedingstransformators een magnetisch veld creeren, dient u geen platenspeler in de directe nabijheid teplaatsen.

Het apparaat moet tevens op een goed geventileerde plek staan. Plaats het Niet op een kleed of andere zachtede ondergrund en blokkeer de ventilatieoppeningen Niet.

Plaats het apparaat ook Niet in een omsloten omgeving zoals een (boeken)kast.

Voorkom dat het apparaat in aanraking komt met water of andere vloeistoffen en zorg ervoor dat er geenkleine voorwerpen door de ventilatieopengen vallen. Als een van beiden onverhoopt toch mocht gebeuren, dient u het apparaat direct van de netspanning te halen en contact op te nemen met uw leverancier voor advies.

Leg het stroomsnoer Niet zodanig neer dat er mensen op{kunnen trappen of dat het beschadigd kan raken.

Zoals geldt voor alle onderdelen in geluidsapparatuur, presteert het apparaat het best als het eenmaal is opgewarmd. Als u de cd-speler voor de eerste keer gebruikt, is het raadzaam dat u het apparaat 36 uu aan laat staan en muziek laut afspelen voordat u kritisch gaat luisteren. Daarna dient u elke keer een opwarmperiode van 10 a 15 minuten aan te honden voor optimaal luisterplezier.

Sluit uw cd-speler Niet rechtstreeks op een eindversterker aan tenzij deze over een variabile output beschikt.

Als u het apparaat gedurende langereijd Niet gaat gebruiken, dient u het uit in de stand-bystand te zetten en de stekker uit het stopcontact te halen.

Gebruik voor het schoonmaken een vochtige, Niet-pluizende doek. Gebruik geen schoonmaakmiddelen die alcohol, ammonium of schuurmiddel bevatten. Maak in de buurt van de cd-speler geen gebruik van spuitbussen.

Dit product is nicht geschickt voor onderhoud door de gebruiker. Probeer de versterker dus Niet te repareren, uit elkaar te halen en weein elkaar te zetten als er zich een probleem voordoet. Er bestaat kans op ernstige elektrische schokken als u zich hier Niet aan houdt. In geval van problemen dient u contact op te nemen met uw leverancier.

Belangrijke opmerking

Dit apparaat is ontworpen voor het afspelen van cd's, recordable cd's en rewritable cd's met het onderstaande logo. Er können geen andere schijven in worden afgespeeld.

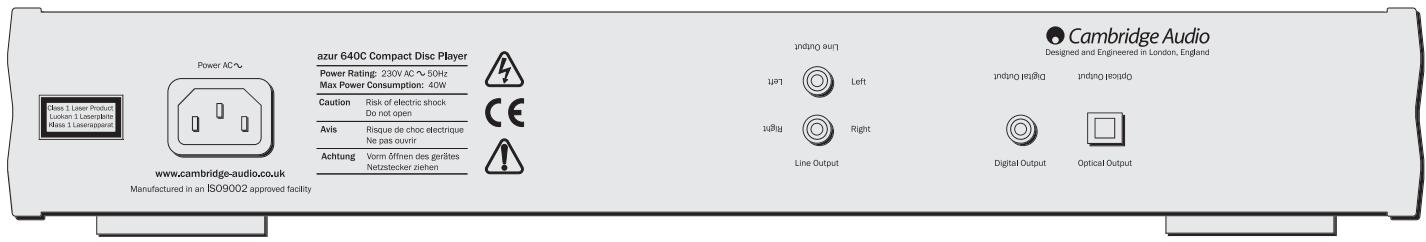

ACHTERPANELLAANSLUITINGEN

AC-stroomaansluiting

Als u alle benodigde verbindingen met de versterker eenmaal tot stand zich gebracht, dient u de stekker van het AC-stroomsnoer in een waar voor geschikt stopcontact te steken. Uw cd-speler is nu geschikt voor gebruik.

Lijn Uit

Maak gelebruik van hoogwaardige kabels voor lijnaansluiting op uwversterker.

Optische ultgang

Maak gebruik van deze aansluiting om verbinding te makeen met een aparte DAC of digitaal opnameapparaat. Gebruik waarvoor een hoogwaardige glasvezelkabel die special voor geluid is bedoeld.

Digitale uitgang

Deze coxiale uitgang is bedoeld voor aansluiting op aparte DAC of digitaal opnameapparaat. Maak voor deze aansluiting gebruik van een hoogwaardige RCA-kabel van 75 ohm (dus Niet een kabel die geschikt is voor normaal audiogebruik).

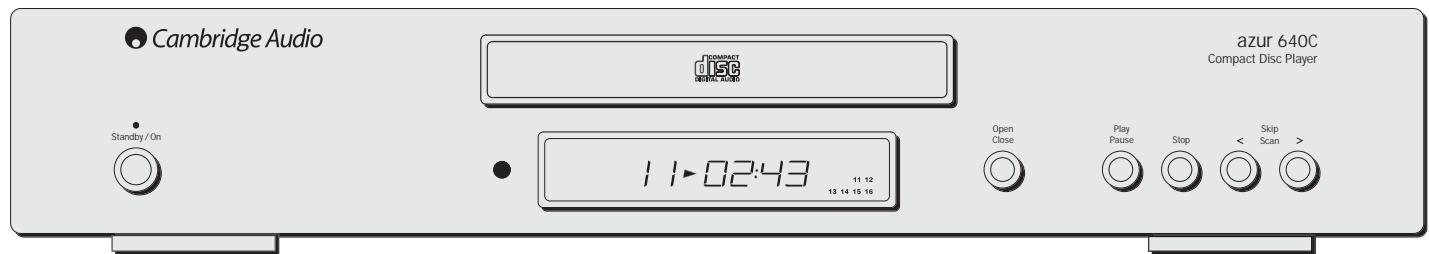

BEDIENINGSELEMENTEN OP HET VOORPANEL

Standby/On

Met deze knop schakelt u het apparaat van Stand-by maar Aan.

Open/Close

Hiermee(Int) u de schijflade open- en dichtmaken en een cd laden. Als u cervolgens op Afspelen drukt, gaat de lade dicht en worden de cd afgespeeld.

Play/Pause

Hiermee wordt het afspelen geactiveerd en onderbroken.

Stop

Hiermee wordt het afspelen gestopt.

Skip/Scan

Hiermee Aunt u van nummer wisselen of binnen een nummer Zoeken.

BEDIENINGSINSTRUCTIES

Het laden en uitmelen van cd's

1. Druk op de schakelaar Standby/On.
2. Druk op de knop Open/Close.
3. Als de schijflade volledig is geopend,kest voorzichtig een cd in de lade plaaten met het label maar boven.
4. Druk nogmaals op de knop OPEN/CLOSE om de lade waar te sluiten. Als de lade is gesloten en de cd op de juiste manier is ingebracht, zal deze automatisch beginnen te draaien. Nadat de cd-speler de cd heeft ingelezen, is het apparaat klaar om te beginnen met afspelen. Als u op PLAY drukt, worden de lade ook gesloten en zar het afspelen beginnen.
5. De schijflade kan op elk gewenst moment worden geopend door op de knop OPEN/CLOSE. Verwijder de schijf pas nadat de lade volledig is geopend.

Opmerking:

Stop geen andere voorwerpen dan een cd in de lade waar er dan schade aan het mechanisme kan ontstaan.

Duw of trek Niet de lade tijdens het openen en sluiten.

Hou de schijflade gesloten om te voorkomen dat er vuil en stof in het mechanisme terechtkomt.

Als er een bekraste of vuile cd in de speler worden gestopt, is het möglichk dat de deutsche nicht kan worden gelezen of afgespeeld.

Laad nooit meer dan eén schijf tegelijk in de lade.

Normaal aftspelen

1. Schakel de versterker aan en zet de bronnapparaatschakelaar in de gewenste positie. Zet het volume laag.

2. Druk op de schakelaar Standby/On.

3. Druk op de knop Open/Close om de schijflade te openen en een cd te laden.
4. Druk nogmaals op Open/Close om de lade te sluiten. De cd-speler leest de cd en schakelt over op de stand-bystand. Als u inplaats waarvan op PLAY drukt, worden de lade ook gesloten en za meteen met afspelen worden begonnen.
5. Druk op de knop Play. De cd begint met afspelen vanaf het eerste nummer. Als het LASTe nummer is afgespeeld, schakelt de cd-speler terug maar de stand-bystand.
6. Druk op Stop om de cd op elk willekeurig moment te stoppen. Als u tijdens het afspelen op Play drukt, worden het afspelen gesauzeerd. Als u dit doet begint het display te knipperen. Het afspelen kan worden hervat door nogmaals op Play te drukken.

Het zoeken van een bepaald nummer

1. Zorg ervoor dat er een cd in het apparaat zit en dat de speler in de stopstand staat.
2. Als u eenmaal op de knop Skip/Scan Right drukt, springt de cd 1 nummer waar voren. Herhaal deze stap zo vaak als nodig is.
3. Druk op Play. De cd worden tot het eind afgespeeld waarna de spelere terugschakelt waar de stand-bystand.
4. Als u op Skip/Scan Left drukt, springt de cd 1 nummer terug. Als u tijdens het afspelen op deze knop drukt, springt de cd terug maar het begin van het nummer dat werd afgespeeld. Als u er verrolgens nogmaals op druk, springt de cd terug maar het voorgaande nummer.

Het zoekenaar een bepaald punct in een nummer

1. Zorg ervoor dat de spelere op het gewenste nummer staat.
2. Houd de knop Skip/Scan Right ingedrukt; de cd spoelt nu vooruit door het nummer.
3. Laat de knop los als u bij de gewenste tijd bent aanbeland. Het afspelen worden op dat punt hervat.
4. Houd de knop Skip/Scan Left ingedrukt; de cd spoelt nu terug door het nummer.

Nummers en cd's herhalen

1. Zorg ervoor dat er een cd worden afgespeeld.
2. Druk op de knop Repeat op de afstandsbediening. Op het display verschijnt Repeat All. De—hele cd worden nu herhaald totdat deze functie waar worden uitgeschakeld.
3. Om een bepaald nummer te herhalen dient u tijdens het afspelen twee keer op Repeat te drukken. In het display verschijnt Repeat en het geselecteerde nummer worden nu herhaald totdat de functie wordenuitgeschakeld.
4. Druk nogmaals op Repeat om deze functie uit te schakelen.

Nummers in willekeurige volgorde aftspelen

1. Zorg ervoor dat er een cd in het apparaat zit en dat de speler in de standbystand staat.

2. Druk op de knop Random op de afstandsbediening. Op het display verschijnt Random.

3. Druk op Play. De cd-speler speelt de nummers op de cd nu in willekeurige volgorde af.

4. Druk nogmaals op Random om deze functie uit te schakelen. De cd speelt de rest van de cd nu in de juiste volgorde af.
5. Druk op elk gewenst moment op Stop om het afspelen te onderbreken.

De functie Intro

1. Zorg ervoor dat er een cd in de speler zit. De speler kan in zowel de stand-by- als de afspeelstand staan.
2. Druk op Intro op de afstandsbediening. Als de speler in de stand-bystand staat, zal de speler automatisch de eerste 10 seconden van elk nummer afspelen en verrolgens terugkerenaar de stand-bystand. Als u tijdens het afspelen op Intro drukt, springt de cd maar het volgende nummener en wordt van alle resterende nummers de eerste 10 seconden afgespeeld.
3. Druk op elk gewenst moment op Intro om verder te gaan met afspelen.

De functie A-B

1. Zorg ervoor dat er een cd worden afgespeeld. Met de functie A-B kut u een bepaald deel van een nummer constant herhalen.
2. Druk op de afstandsbediening op de knop Repeat op het punt van waaraf u wilt gaan herhalen. Het A-B-pictogram verschijnt en de speler onthoudt op welk punt op A-B is gedrukt.
3. Druk nogmaals op A-B op het punt tot waar u wilt herhalen. De speler zal het geselecteerde segment nu constant herhalen.
4. Druk nogmaals op A-B als u het normale aftspelen wilt hervatten.

De functie Remain

1. Zorg ervoor dat er een cd worden afgespeeld.
2. Druk op de afstandsbediening eenmaal op de knop Remain om de resterende aftspeeltijd weer te gehen.
3. Druk nogmaals op Remain om het resterende aantal nummers en de totaal resterende aftspeeltijd weer te gehen.
4. Druk nogmaals op Remain als u het normale afspelen wilt hervatten.

De functie Space

1. Zorg ervoor dat er een cd in de speler zit. De speler kan in zowel de standby- als de afspeelstand staan.
2. Druk op Space op de afstandsbediening. Op het display verschijnt Space en vanaf nu worden er:tussen de nummers een pauze van 4 seconden ingelast.

Het afspelen programmeren

1. Zorg ervoor dat er een cd in het apparaat zit en dat de speler in de standbystand staat.
2. Druk op Program op de afstandsbediening. In het display verschijnt Program Setup.
3. Ga met de wisselschakelaar of de afstandsbediening maar het nummer dat u als eerste nummer wilt programmeren.
4. Druk op Program. Het gewenste nummer worden ingevoerd en het programmeernummer springt nu waar 2.

5. Herhaal stap 3 en 4 totdat u alle gewenste nummers hebt ingevoerd.

6. Druk op Play. De geprogrammeerde nummers worden afgespeeld.

7. U kunt op bezelfde wijze door de ingeprogrammeerde nummers bladeren en zoeken als bij normal afspelen.
8. Als u eenmaal op Stop drukt, worden het afspelen onderbroken. Als u nogmaals op Stop drukt worden de ingeprogrammeerde gegevens gewist en keert de speler terug maar de stopstand.

De afstandsbedlening gebruiken

1. U kurz met de numeriek toetsen op uw afstandsbediening nummers selecteren om af te spelen.
2. Zorg ervoor dat er een cd in de spelier zit. De spelier kan in zowel de standby- als de afspeelstand staan.
3. Druk op het gewenste nummer op de afstandsbediening en de speler zal het correspondende nummer op de cd vanaf het begin aflspelen.
4. Als het nummer dat u wilt afspelen groter dan 10 is, dient u eerst op -/te drukken en verrolgens het gewenste tracknummer in te voeren.

Opmerking: Als u op de afstandsbediening op de knop Skip/Scan drukt, zich de functies Overslaan en Zoeken gezehden. Als u op de afstandsbediening op de knop Skip drukt, slaat de cd-speler alleen nummers over en kan er nicht binnen nummers worden gezocht. Met de knop Search kan alleen binnen nummers worden gezocht.

PROBLEEMOPLOSSING

Het apparaat krijgt geen stroom

Controer of het stroomsnoer goed in het apparaat zit.

Controller of de stekker goed in het stopcontact zit (en dat het stopcontact aan staat).

Controleer de zekering in de stekker of de adapter.

De spelerekan de cd nicht lezen

Controleer of de cd er nicht verkeerd om inzit.

Controller of er geen krassen op de cd zitten of dat deze vuil is.

Het apparatus produceert geen geluid

Controller of de versterker wel in de juiste stand staat.

Controller of de kabels goed zich aangesloten.

De cd slaat over

Controller of er geen krassen op de cd zitten of dat deze vuil is.

Zorg ervoor dat de spelere op een stevige ondergrond staat en nicht bloatstaat aan trillingen.

Er kommt gebrom uit de luidsprekers

Controller of alle aansluitingen goed vast zitten.

Controller of de batterijen nog werken.

Controller of de sensor Niet geblokkeerd worden.

SPECIFICATIONS

Ingangen	Netstroomingang, IEC-aansluiting	540C/640C
	Externe ingang, 3,5mm jack-aansluitung?	640C
Ultgangen	Stereo analoge uittgangen, RCA Phono-aansluitingen	540C/640C
	SPDIF coaxiale uittgang, RCA Phono-aansluiting	540C/640C
	SPDIF optische uittgang, TOSLINK	540C/640C
Schem	Special LCD met weergavevlak van ongeveer 145x22mm	540C/640C
	Omgekeerde weergave: witte (LED) tekens,	540C/640C
	van zicheren verlicht, voor Zwarte behuizing	540C/640C
	Zwarte tekens met witte (LED) achtergrondverlichting	540C/640C
	voor zilveren behuizing	540C/640C
Controls	Front Panel Buttons	540C/640C
	OPEN/CLOSE	540C/640C
	PLAY/PAUSE	540C/640C
	STOP	540C/640C
	TRACK SKIP BACK	540C/640C
	TRACK SKIP FORWARD	540C/640C
	MAINS ON/OFF (Power switch)	540C/640C

Uitgangssignaal van OdB: 2,2 Vr.m.s

THD bijuitgangssignaal van 0dB: 0,007% 20-20KHz bandbreedte ongewogen maximum

Signaal-ruisverhouding: minimaal 95dB

Frequentierresponds: 10Hz tot 20KHz

Jitter beter dan: 300pS

SPDIF-uitgang:0,5Vr.m.s

Uitgangsimpedantie: <200R

Uitgangssignaal van OdB:2,2 Vr.m.s

THD bij uitgangssignaal van OdB: 0,003% 20-20KHz bandbreedte ongewogen maximum

Signal-ruisverhouding: minimaal 108dB

Frequcnterespons: 5Hz tot 20KHz

Jitter beter dan: 250pS ongewogen

SPDIF-uitgang: 0,5 Vr.m.s.

Uitgangsimpedantie: <50R

Prestatleverbeterende extra's 640C

Afzonderlijke DAC-kaart met hoogwaardige Wolfson WM8740 DAC

Dubbel 3-polig analogoog filter, virtuele aarde

Koperen afschermingen van servo, DAC-klok en transformator

Gekoppelde analoge gelijkstroomuitgang voor verbeterde freiementierresponds
