AV WIRELESS MULTIROOM LINK WITH REMOTE CONTROL FEEDBACK - Draadloos multiroom audiosysteem VIVANCO - Gratis gebruiksaanwijzing en handleiding

Producttype	Multiroom draadloos audiosysteem
Merk	VIVANCO
Model	AV WIRELESS MULTIROOM LINK WITH REMOTE CONTROL FEEDBACK
Voeding	9 V gelijkstroom netadapter (meegeleverd)
Transmissiefrequentie	2,4 GHz
Aantal kanalen	4 selecteerbare kanalen
Geschatte bereik	Tot 30 meter
Zender connectiviteit	Audio-ingangen L/R (RCA), video (RCA), IR-aansluiting voor infraroodgenerator
Ontvanger connectiviteit	Audio-uitgangen L/R (RCA), video (RCA), infraroodpoort voor afstandsbediening, SCART-adapter meegeleverd
Afstandsbediening feedback functie	Ja: infrarood signalen opgevangen door ontvanger, omgezet naar radio, vervolgens uitgezonden door IR-generator naar de bron
Broncompatibiliteit	DVD-speler, satelliet, DVB-T, videorecorder, hifi-installatie, MP3-speler, computer, enz.
Bedrijfstemperatuur	0 °C tot 40 °C
Vochtigheid	Niet blootstellen aan vocht; uitsluitend binnengebruik
Afmetingen zender (geschat)	120 x 80 x 30 mm
Gewicht zender (geschat)	150 g
Afmetingen ontvanger (geschat)	120 x 80 x 30 mm
Gewicht ontvanger (geschat)	150 g
Meegeleverde kabels	RCA-RCA kabel, RCA-SCART kabel, SCART-adapter, infrarood generator kabel
Veiligheid	Niet openen van het apparaat; alleen meegeleverde adapter gebruiken; uitschakelen bij langdurig niet-gebruik
Onderhoud	Reinigen met een droge, zachte doek; beschermen tegen vocht en temperaturen boven 40 °C
Repareerbaarheid	Bevat geen door de gebruiker te repareren onderdelen; bij storing een specialist raadplegen

Veelgestelde vragen - AV WIRELESS MULTIROOM LINK WITH REMOTE CONTROL FEEDBACK VIVANCO

Hoe sluit ik de zender aan op een videobron?

Gebruik de meegeleverde Cinch-Cinch kabel om de AUDIO-L, AUDIO-R en Video aansluitingen van de zender te verbinden met de overeenkomstige uitgangen van de bron. Gebruik indien nodig de meegeleverde SCART-Cinch adapter. Sluit vervolgens de 9 V netadapter aan op de zender en schakel deze in.

Hoe gebruik ik de afstandsbediening feedback?

Sluit de kabel van de infraroodgenerator aan op de IR-aansluiting van de zender en plaats de generator voor de IR-sensor van de bron. Richt de afstandsbediening op de infraroodpoort van de ontvanger om opdrachten op afstand te verzenden.

Hoe wijzig ik het transmissiekanaal?

Gebruik de CHANNEL-selector onder de zender en ontvanger om te kiezen uit 4 kanalen. Beide apparaten moeten op hetzelfde kanaal worden ingesteld om correct te werken.

Wat te doen als de transmissiekwaliteit slecht is?

Probeer de zender en ontvanger te verplaatsen of te draaien om de ontvangst te verbeteren. Wijzig indien nodig van kanaal. Schakel bronnen van elektromagnetische storing uit, zoals magnetrons.

Kan ik dit apparaat buitenshuis gebruiken?

Nee, het apparaat is uitsluitend ontworpen voor binnengebruik. Bescherm het tegen vocht en stel het niet bloot aan temperaturen boven 40 °C.

Hoe sluit ik de ontvanger aan op een televisie?

Gebruik de meegeleverde Cinch-SCART kabel. Sluit de Cinch-connectoren aan op de AUDIO-L, AUDIO-R en Video aansluitingen van de ontvanger en de SCART-stekker op de overeenkomstige ingang van de televisie. Schakel de ontvanger in na het aansluiten van de netadapter.

Kan ik alleen audio verzenden?

Ja, voor alleen audioverzending gebruikt u een Cinch-Cinch kabel om de audio-uitgangen van de bron te verbinden met de AUDIO-L en AUDIO-R ingangen van de zender. Sluit aan de ontvangerzijde de audio-uitgangen aan op de versterker of hifi-installatie.

Hoe installeer ik de infraroodgenerator?

Sluit de kabel van de generator aan op de IR-aansluiting van de zender. Plaats de generator voor de infraroodsensor van de audio-videobron, zodat de IR-signalen kunnen worden ontvangen.

Welke soorten bronnen zijn compatibel?

Dit apparaat is compatibel met elke audio-videobron met Cinch (RCA) of SCART uitgangen: DVD-spelers, satellietontvangers, DVB-T, videorecorders, hifi-installaties, MP3-spelers, enz.

Hoe reinig ik het apparaat?

Reinig het met een droge, zachte doek. Gebruik geen vloeibare of schurende producten. Vermijd vocht en zorg ervoor dat het apparaat is losgekoppeld voor het reinigen.

GEBRUIKSAANWIJZING AV WIRELESS MULTIROOM LINK WITH REMOTE CONTROL FEEDBACK VIVANCO

(GB) Operating Instructions -> 1
(D) Bedienungsanleitung -> 3
(F) Notice d'emploi -> 4
(E) Instrucciones de uso -> 6
(I) Istruzioni per l'uso -> 7
(NL) Gebruiksaanwijzing → 9
(PL) Instrukcja obslugi -> 10
(P) Instruções de operação -> 12
(DK) Betjeningsvejledning -> 13

(S) Bruksanvisning ->14
(FIN) Käytöohje -> 16
(RUS) RykoBoDCTBO no 3Kcnnyataun->17
(GR) O8nyiecs xpnoans -> 19
(TR) isletim Talimatlari -> 20
(CZ) Návod k použiti -->22
(SK) Návod na obsluhu -> 23
(H) Kezelési utmutató -> 25

4

5

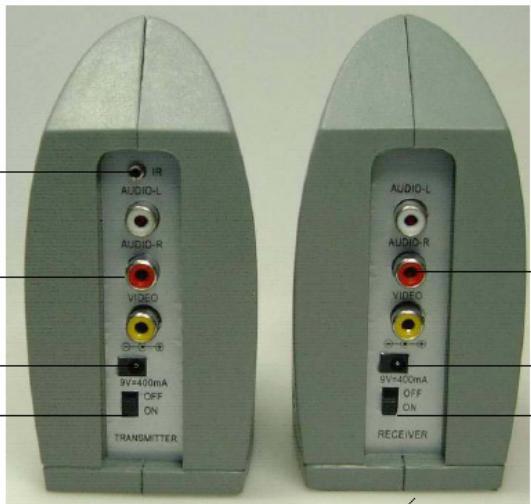

Fig:

(NL) Veiligheidsinstructies

Zorg voor voldoende ventilatie.

Gebruik de apparaten nicht bij temperaturen hoger dan 40°C .

Bescherm de apparaten gegen vochtigkeit en gebruik ze nicht bieten.

Voor de stroomvoorziening van de apparaten mag alleen de meegeleverde adapter worden gebruikt. Voor het volledig uitschaken haalt u de netstekker uit het stopcontact of schakelt u de desbetreffende tafelcontactdoos uit. Houd stopcontacten of tafelcontactdozen vrij en verbreek de verbinding als u de apparaten langereijd Niet nodig heeft.
De apparaten voldoen aan de desbetreffende Europese regels voor productveilgheid (LVD, laagspanningsrichtlij), elektromagnete compatibiliteit (EMC), verilgheid van radio- en telecommunicatieapparatuur (RTTE, richtlij radio- en telecommunicatierandapparatuur) en milieubescherming (ROHS, richtlij tot beperking van gaevaarlijke stoffen).
De apparaten bevatten geen reparerbare onderden. Vraag een vakman ingeval van storingen.

(NL) Gebruiksaanwijzing

Met de AV TR 4{kunnen op eenvoudige wijze audio- en videoapparatuur this via radiosignalen met elkaar worden verbonden. U kunt bijvoorbeel programma's van satellitontvangers, dvd-spelers, videorecorders, DVB-Tontvangers van uw woonkamer maar de tweede tv op uw slaapkamer doorgeven. Daarbij kunt u de afstandsbedieningen die u normal in de woonkamer gebruikt, nu in de slaapkamer gebruiken om de zender te veranderen.

Aansluiten

Aansluiten van het zendapparaat (transmitter) op een audio-/videobron

Mogelijkke audio-/videobronnen

Voor het draadloos doorgeven heeft u een willekeurige audio-/videobron nodig. Hieronder noemen wij enkele möglichke bronnen.

Videobronnen

(a) zonder ontvangstdeel (tuner)

dvdspeler /DVD-recorder /camcorder / digitale camera / computer

(b) met ontvangstdeel (tuner)

videorecorder / satellitentvanger / set-top-box DVB-T / decoder

Audiobronnen

Cd-speler of cd-wisselaar / cassettedek / hifi-installatie / mp3-speler / stereo radio / tuner / computer

Aansluiten van het zendapparaat (transmitter) op een audio-/videobron

1. Zet de aan-/uitschakelaar OFF/ON (zie afb. pos. 3) op het zendapparaat in de stand OFF.
2. Gebruik de bijgeleverde cinch -cinchtransmitter babel en sluit de bussen AUDIO-L, AUDIO-R, Video (4) aan op de aansluiting AV (5) van het zendapparaat en sluit de scartstekker aan op de uitgang van uw videobron. -Indien er op uw videobron geen cinchuitgangen meer vrij,zijn,kunt u bij een speciazaak overeenkomtige supplies van Vivanco kopen zatat u kunt beschikkken over een extra cinchuitgang.Let er bij het maken van de verbinding met de cinchkabel op dat de kleuren van de stekkers en bussen overeenkomen, bijv. video = geel. Als uw videobron een vrije scartuigang

heeft, kuntu de verbinding tot stand brengen met de bijelegeverde scart-cinchkabel.

1. Gebruik een van de twee meegeleverde adapters. Sluit de adapter aan op de aansluiting 9V = (2) van het zendapparaat en sluit de adapter dan aan op een vrij stopcontact.
2. Positioneer het zendapparaat nu volgens de aanwijzingen in het hoofdstuk "Optimale positie van het zendapparaat en de ontvanger".
3. Zet de aan-/uitschakelaar OFF/ON (3) van het zendapparaat in de stand ON. Het ledlampje brandt om aan te given dat het zendapparaat�k is voor gebruik.

Aansluiten van het zendapparaat (transmitter) op een audiobron

1. Wanner u alleen audiosignalen wilt doorgeven, gebrukt u eveneens de bijgeleverde cinchkabel.
2. Verbind de kabel met de bus AUDIO-L, AUDIO-R (4) van het zendapparaat en met de desbetreffende uitgangen van uw audiobron. Controller of de polariteit (rood/wit) juist is.
3. Gebruik een van de twee meegeleverde adapters. Sluit de adapter aan op de aansluiting 9V = (2) van het zendapparaat en sluit de adapter aan op een vrij stopcontact.
4. Positioneer het zendapparaat nu volgens de aanwijzingen in het hoofdstuk "Optimale positie van het zendapparaat en de ontvanger".
5. Zet de aan-/uitschakelaar OFF/ON (3) van het zendapparaat in de stand ON. Het ledlampje brandt om aan teCxgen dat het zendapparaat maar is voor gebruik.

Aansluiting van ontvanger (receiver)

Voor het doorgeven van audio-/videosignalen kan de ontvanger:

direct op het televisietoestel of
via een tussengeschakelde videorecorder worden aangesloten. Als u alleen audiosignalen wilt doergeven, kurz u de ontvanger direct op een hifi-installatie aansluiten.

Directe aansluiting van de ontvanger op een tv

1. Zet de aan/uitschekelaar OFF/ON (3) op de ontvanger in de stand OFF.
2. Gebruik de meegeleverde receivekabel cinch maar SCART. Sluit de cinchstekker aan op de bussen AUDIO-L, AUDIO-R, video (4) van de ontvanger en sluit de scartstekker aan op de desbetreffende scartingang van uw tv.
3. Sluit verzolgens ook de adapter van de ontvanger aan.
4. Positioneer de ontvanger nu volgens de aanwijzingen in het hoofdstuk "Optimale positie van hetZendapparaat en de ontvanger".
5. Zet de aan-/uitschakelaar OFF/ON (3) van de ontvanger in de stand ON. Het ledlampje brandt om aan te gehen dat het zendapparaat klaar is voor gebruik.

Ontvanger aansluiten via een tussengeschakelde videorecorder

1. Zet de aan-/uitschakelaar OFF/ON (3) van de ontvanger in de stand OFF.
2. Gebruik de meegeleverde receivekabel cinchstekker aan-scart. Verbind de cinchstekker met de bussen AUDIO-L, AUDIO-R, video (4) van de ontvanger en sluit de scartstekker aan op de desbetreffende scartingang van uw video- ofDVD-recorder.

3. Sluit verzolgens ook de adapter van de ontvanger aan.

4. Positioneer de ontvanger nu volgens de aanwijzingen in het hoofstuk "Optimale positie van hetZendapparaat en de ontvanger".

5. Zet de aan-/uitschakelaar OFF/ON (3) van de ontvanger in de stand ON. Het ledlampje brandt om aan te gehen dat het zendapparaat klaar is voor gebruik.

De verbinding:tussen videorecorder en tv kan tot stand worden gebracht met:en scartverbinding:tussen de video en de tv of met een antennekabel.

Aansluiting van ontvanger/receiver voor uitsluitend doorgveen van audio

1. Zet de aan-/uitschakelaar OFF/ON (3) van de ontvanger in de stand OFF.
2. Gebruik een optioneel bij de vakhandel verkrijbare cinch-cinckabel. Plug de bussen AUDIO-L, AUDIO-R, video (4) in de ingang van de ontvanger en sluit de cinchstekkers aan op op desbetreffende cinchingangen van uw audioapparaat, bijv. versteker.
3. Sluitervoigens ook deadapter van de ontvanger aan.
4. Positioneer de ontvanger nu volgens de aanwijzingen in het hoofdstuk "Optimale positie van het zendapparaat en de ontvanger".
5. Zet de aan-/uitschakelaar OFF/ON (3) van de ontvanger in de stand ON. Het ledlampje brandt om aan te given dat het zendapparaat koar is voor gebruik.

Doorgeven van signalen van de afstandsbediening van de ontvangeraar het zendapparaat

Met deze audio/video zendapparaat/ontvanger-combinatie kunnen zich alleen snoerloos beeld- en geluidssignalen worden doorgegeven, maar kunden ook audio-/videobronnen worden bediend met reeds beschikbare afstandsbedieningen vanuit andere ruimten in uwuis. Het infraroodssignaal van uw afstandsbediening worden waar bij opgevangen door het infraroodvenster van de ontvanger, in radiosignalen omgezet en dan weer als infraroodssignaal door een infraroodsensor van het zendapparaat uit gezonden maar de audio-/videobronnen.

1. Sluit de meegeleverde infraroodsensorkabel aan op de aansluiting IR (6) van het zendapparaat.
2. Plaats de infraroodsensor(en) voor het/de infraroodventen(s) van uw audio-/videobron(nen).
3. Om het apparaat te bedierenricht u de desbetreffende afstandsbediening van uw audio-/videobron op het infraroodvenster (IR, 1) van uw ontvanger (receiver). De transmissie van de infraroodsignalen kunt u ter contro horen.

Transmissiekanaal selectoren

Voor het optimaal doorgenveen van het signaal zich er 4 verzischlende transmissiekanaalen beschikbaar. Zendapparaat en ontvanger moeten algtd worden ingesteld op hetzelfde transmissiekanaal, bijv. kanaal 1 (CHANNEL 1). Gebruik waarvoord schuifschakelaars aan de onderkant van het apparaal CHANNEL (5). - Om de kwaliteit van de transmissie te verbeteren kan het zinvol zich om het beste kanaal te selecteren. Een kanaal kan bijvoorbeeld al door uw buren worden gelebruikt.

Optimale positie van het zendapparaat en de ontvanger

Indien nodig kan de kwaliteit van de transmissie worden verbeterd door het zendapparaat of de ontvanger of de antennes van beiden apparaten te verschuiven resp. te draaien. - Storingsbronnen: radiosignalen nutzen door elektramagnetische stralen, bijv. van een magnetron, worden gestoord. Het heeft dan weinig zin om de kwaliteit te verbeteren door de positie van het zendapparaat of van de ontvanger of van de antennes te veranderen. In dat geval helpt alleen het uitzetten van de storingsbron, bijv. de

magnetron.

Hotline

Als u vragen heeft over de AV TR 4, kunt u de Vivanco Hotline bellen: Tel.: [phone]. Vanzelfsprekend mag u ook een e-mail sturen waar: [e-mail]
