GEBRUIKSAANWIJZING MM 5200 VDO DAYTON

Gebruiksaanwijzing en inbouwhandleiding

Lees deze informatatie zorgvuldig door en volg alle gegeven aanwijzingen op. Zo garandeert u een betrouwbaar bedrijf en een lange levensduur van uw toestel.

Bewaar de verpakking en de gebruiksaanwijzing goed zodate u deze bij overdacht van het toestel aan de(APpe gebruiker kunt overhandigen.

Om u het lezen van deze gebruiksaanwijzing te vergemakkelijken, worden de volgende symbolen gebruikt:

gegt aan dat u ieets moet doe.

Staat voor de reactie van het apparaat.

geeft u extra informatie.

geefteenopsommingaan.

Een veiligeheidsaanwijzing of waarschuwing bevat belangrijke informatie over het veilige gebruik van het apparaat. Indien deze aanwijzing Niet wordt opgevolgd, bestaat er kans op materièle schade of verwondingen. Volg deze aanwijzingen.daar om alttijd nauwkeurig op.

Veiligheidsinstructies

! Om veiligheidsredenen is het raadzaam dat de bestuurder tijdens het rijden Niet maar de televisie of een DVD of soortgelijke media kijk.
Houd er rekening mee dat het in sommige landen Niet toegestaan is tijdens het rijden maar de te-levisie, een DVD of soortgelijke media te kijkken of zo'n toestel te bedieren.
A Gebruik de monitor uitsluitend volgens de voorschriften.
Zorg er bij het gebruik van een elektronische awhilerijdhulp voor dat dit zonder gevaar gebeurt. Uitsluitend de bestuurdier is verantwoordelijk voor ongeacht welke vorm van schade als gevolg van het gebruik van dergelijk systemen.
A Gebruik geen wasbenzine, alcohol of andere oplosmiddelen. Gebruik alleen een vochtige doeck.

Eigenschappen

De MM 5200 is in de eerste plaat ontwikkeld voor het kwalitatief hoogwaardig weergeven van een navigatieschem. Daarnaast kunnen er ook andere videobronnen (bijv. weiteruitrijdcamera RV 5100 of RV 5200) worden aangesloten. De compacte afmetingen bieden een keur aan möglichkheden aan integratieoplossingen in het zich van de bestuurdder. In combinatie met de meegeleverde monitorsteun kunnen er zeer uitenlopende inbouwplaatsen worden gerealiseerd.

3,6 inch 16:9 TFT LCD-kleurenmonitor
Resolutie: 320 × 234 pixels (horizontal x vertical)
PAL/NTSC-compatiblel (automatische herkenning)
RGB- en CVBS-ingang (Mitsumi-stekker)
□ Afneembare 6-m-monitorkabel
Speciale monitorhouser met talloze verstelmogelijkheden
Automatische en handmatige holderheitsregeling
Schemspiegelfungtie voor montage op de kop
Geinteggreerde infraroodontvanger

BELANGRIJKE AANWIJZINGEN

Het toestel mag alleen door waarvoort opgeleide vakmensen worden ingebouwd!
Neem alle kwaliteitsstandaards van de automobilindustrie en de lokale wettelijk bepalingen in acht!

Neem bij het inbouwen van componenten in het interieur in elk geval het volgende in acht:

Zorg ervoor dat de bestuurder vrij uitzicht haeft!
Vergrote kans op verwondingen bij aanrijdingen! Monteer geen componenten in de actieradius van de airbag en Niet opplaatsen waar deinzittenden hun hoofd konnen stoten!
! De kabels van de veiligheidssystemen (airbags enz.) moot Niet worden beschadigd! (Deze bijn meestal special gemarkeerd, bijvoorbeeld met labels).
! Gebruik alleen de meegeleverde originele onderdelen om een correcte montage te garanderen. Het gebruik van Niet toegelaten onderdelen kan leiden tot storingen.
Monteer het toestel Niet opplaaten waar hoge temperaturen, stof, vuil of sterke trillingen voorkomen (bijv. door direct zonlicht of verwarmingsroosters).

Inhoud van het pakket

Controleer de inhoud van het pakket voor het begin van de werkzaamheden op volledigheid. De complete inbouwset bevat:

1 MM 5200-monitor
1 6 m aansluitkabel
1 monitorhouser
1 rubberen ondergrond
2 parkerschroeven
1 stuk dubbelzijdig plakband
1 Montage-instructies en gebruiksaanwijzing

Meld ontbrekende onderdelen bij Service, breng de bezorger (expediteur, pakketdienst, post) van beschadigingen op de hoogte.

Technische gegevens, design en de inhoud van het pakket konnen door productonderhoud ie's variieren.

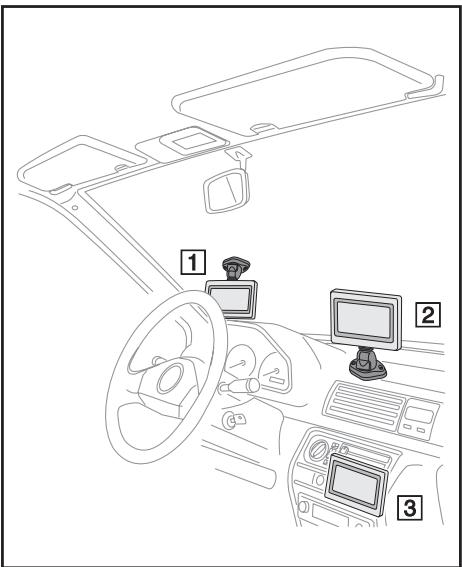

Inbouwopties

Inbouwopties

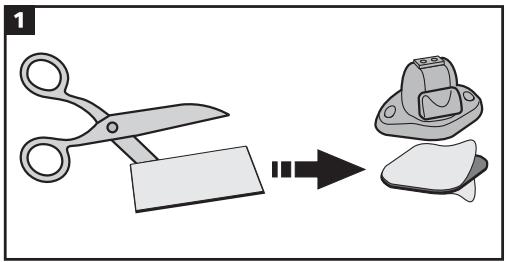

Voorbereiding voor montage op de kop

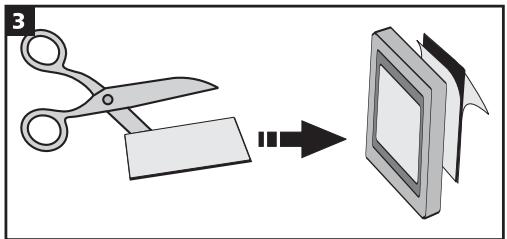

Voorbereiden voor montage via plakken

Montage met schroeven

Aansluting

Sluit de rechthoekige Mitsumi-stekker van de MM 5200-aansluitkabel op de uitgang van de navigatiecomputer aan (bijv. PC 5400, PC 5500, PC 5600, PC 5700).

Aanbevolen accessoires

Door de compacte behuizing is de MM 5200 Niet met een geintegreerde luidspreker uitgevoerd. Voor het weergeven van de navigatieaanwijzingen worden de volgende optionele accessoires aanbevolen:

MA 1300 mute-relais voor het weergeven van de navigatieaanwijzingen via de autoluid-spreker linksvoor
ML 5100 externe luidspreker

Compatibility

MM 5200 is compatibel met de navigatiecomputers PC 5xxx.

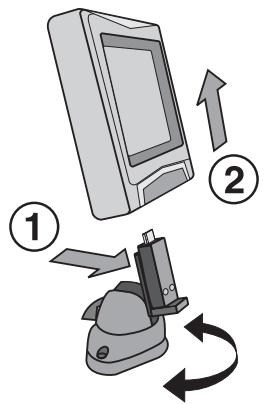

Monitor verwijderen

Als de monitor met de meegeleverde steun werd bevestigd, kan de monitor gegen diefstal worden verwijderd.

Druk op de ontgrendelingstoets (aan de achechterkant van de stekker van de monitor) en trek de monitor er voorzichtig maar boven toe af.

Druk Niet op het monitorschem om beschadiging van de LCD te vermijden.

Monitor monteren

Schuif de monitor voorzichtig op de voet, tot deze goed vastklikt.

Monitor installen

Als de monitor met de meegeleverde steun is bevestigd, kan de monitor optimaal op de gezichtshoek worden ingesteld.

Draai de monitor, tot de Beste invalidshoek is bereikt.
Druk op de ontgrendelingsknop op de voet van de monitor, om de monitor in de opti-male hoek te draaien.

In- en uitschakelen

De MM 5200 schakelt zichzelf automatisch samen met het navigatiesystem in of uit (contact/accessoirescontact (ACC)).

De rode LED geeft aan dat het toestel bedrijfsgereed is.

Monitorinstellungen wijdzigen

De MM 5200 beschicht over de volgende instelopties:

displayhelderheid
weergave spiegelen (normaal, op de kop)

Instelmodus activeren

Neem de afstandsbediening uit de actieve houder RCD 5400 (indien aanwezig).

Druk tegelijkertijd op de toets + en -

De knipperende LED op de monitor geeft aan dat het toestel in de instelmodus staat.

Instellen van de holderheid van het display

De MM 5200 is uitgevoerd met een lichtsensor die de helderheid van het display automatisch aan de helderheid van de omgeving aanpast.

De basisinstelling voor de automatische helderheidsregeling kan als volgt worden ingesteld:

Druk op de of -toets op de afstandsbediening om de instelwaarde te verhogen of te verlagen.

Maximale holderheid / automatische holderheidsregeling uitschakelen

De automatische helderheitsregeling kan worden uitgeschakeld en de displayhelderheid kan op de maximale waarde worden ingesteld, bijv. voor situatuies waarin de automatische instelling geen voldoende displayhelderheid garandeert.

Stel met de -toets de minimale displayhelderheid in.
Druk nogmaals op de toets.
De automatische holderheitsregeling worden uitgeschakeld en de maximale displayhelder-heid worden ingesteld.
Druk op de -toets om de automatische holderheitsregeling weer te activeren.

Inhoud van display spiegelen

Als de MM 5200 op de kop要去 worden gemonteerd (bijv. houder op de voorruit), kan de inhoud van het display horizontaal worden gespiegeld.

Druk op de -toets om de inhoud van het display te spiegelen.
Druk op de toets om de inhoud van het display weeer normalaal weer te gehen.

Instelmodus afsluten

Na het configureren van de gewenste instellening drukt u op de OK-toets van de afstandsbediening.
De ingestelde waarden worden opgeslagen en de MM 5200 gaatteringaar de normale modus. De bedrijfsgereed-LED brandt nu wee permanent.
Als u binnen dazu periode geen instelleningen hebt geconfigureerd, worden de instelmodus automatisch na ca. 10 seconden afgesloten.

Fouten opsporen

In een heel enkel geval kan het gebeuren, dat uw systemeert zo functioneert op de manier Zoals u het verwacht. Lees eerst de gebruiksaanwijzing zorgvuldig door en loop de volgende checklist na, voordat u zich tot de klantenservice wendl. Een vermeende fout kan op deze manier vaak snel worden hersteld.

Probleem	Mogelijk oorzaak/oplossing
Beeld is te donker/te Licht.	• Gewenste holderheid in het instelmenu instellen.
Geen geluid hoorbaar.	De MM 5200 is Niet uitgevoerd met een geintegreerde luidspreker. • Gebruik de aanbevolen accessoires.
De kleurtoon van het navigatieschem verschijnt "vervalst" of het beeld loopt door (synchroniseert nicht).	• Activeer de INSTALLING "Sync. in Green" in het menu "Instellengen" van de navigatiecomputer. (Neem bij vragen hierover contact op met uw dealer.)

Voor vragen m.b.t. once de multimedia systemen staat in de meeste landen een hotline ter beschikking. Voor de actuele telefoonnummers verwijzen wij u�de volgende website:

www.vdodayton.com

© 2005 Siemens VDO Trading GmbH. Alle rechten voorbehonden.

Deze gebruiksaanwijzing is beschermd door het autoursrecht.

Technische en optische wijzigingen en drukfouten voorbehonden.
