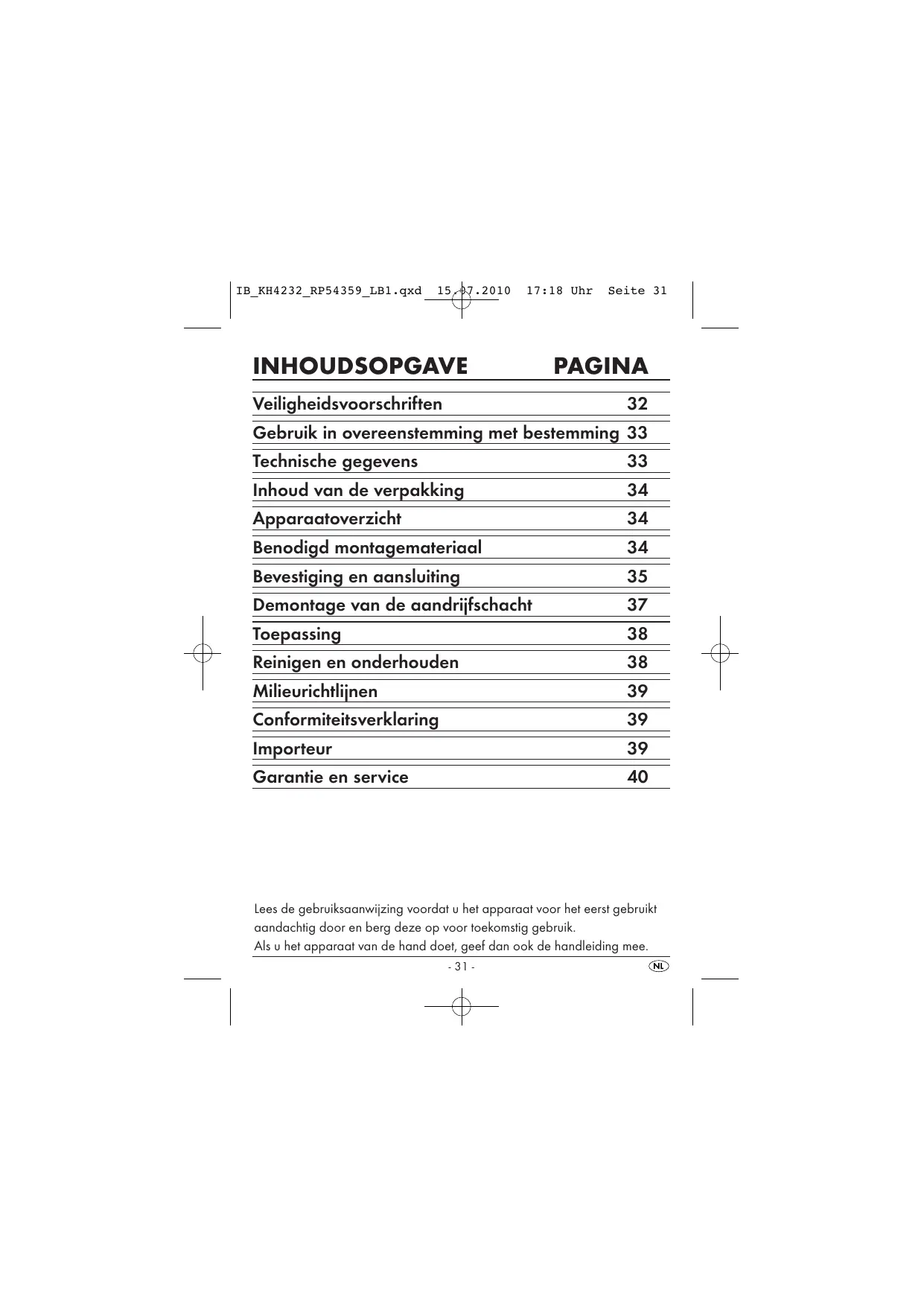

GEBRUIKSAANWIJZING DRILL PUMP POWERFIX

Gebruik in overeenstemming met bestemming 33 Technische gegevens

Inhoud van de verpakking

Benodigd montagemateriaal

Bevestiging en aansluiting

Demontage van de aandrijfschacht

Reinigen en onderhouden

Conformiteitsverklaring

Lees de gebruiksaanwijzing voordat u het apparaat voor het eerst gebruikt aandachtig door en berg deze op voor toekomstig gebruik. Als u het apparaat van de hand doet, geef dan ook de handleiding mee.

17:18 Uhr Seite 32 Veiligheidsvoorschriften Om gevaar voor ongelukken en schade aan het apparaat te vermijden:

• Gebruik de pomp alleen, als zij met de meegeleverde houder geborgd is tegen rondslaan, verdraaien of kantelen.
• Vóór ieder gebruik controleren of de pomp perfect en zonder gebreken is. De pomp mag niet worden gebruikt als deze beschadigd is. De ingaande as van de pomp kan niet met de hand worden gedraaid. Dit wijst op een defect aan de pomp.
• Gebruik alleen slangen die minstens 3 bar drukvast zijn.
• Controleer of de aansluitingen van de slangen nog goed vastzitten.
• Zorg ervoor, dat er geen vloeistoffen bij de boormachine kunnen komen, als u de pomp aandrijft. Als dit toch het geval is, haal dan onmiddellijk de stekker uit het stopcontact.
• Vermijd het aanzuigen van grof vuil, omdat de pomp anders beschadigd kan worden. Gebruik desnoods een filter aan de aanzuigslang.
• Dit apparaat is niet geschikt voor kinderen of andere personen, van wie de fysieke, motorieke of geestelijke vermogens een veilig gebruik van het apparaat zonder hulp of supervisie beletten. Bij kinderen is supervisie noodzakelijk om ervoor te zorgen dat ze niet met het apparaat spelen.

17:18 Uhr Seite 33 Gebruik in overeenstemming met bestemming Deze pomp is bedoeld voor ... – in de handel verkrijgbare rechts/links draaiende handboormachines met 43 mm Eurohals en tandkranshouder/snelspanklauwplaat of boorhouder met SDS-opname, tot aan een toerental van 3400 tpm, – voor het pompen van koude of warme vloeistoffen tot aan 40°C, zoals bijv. water voor industriële of agrarische doeleinden of afvalwater uit aquaria of vijvers. Deze pomp is niet bestemd voor ... – het pompen van brandbare, explosieve, giftige of bijtende vloeistoffen of van levensmiddelen. – voor industriële of bedrijfsmatige doeleinden. Technische gegevens Pomphoeveelheid: Slangaansluiting: Drukleiding: Opvoerhoogte: Aanzuighoogte: Temperatuur van de te transporteren vloeistof: Drooglooptijd: Toerental:

17:18 Uhr Seite 34 Inhoud van de verpakking - Pomp - Aandrijfschacht kort - Aandrijfschacht lang - Klembevestiging - Houder - Steeksleutel - Opbergbox voor de aandrijfschachten en steeksleutel - Deze gebruiksaanwijzing Apparaatoverzicht q Pomp w Ingaande as van de pomp e Aandrijfschacht kort (geschikt voor tandkrans-houder/snelspanklauwplaat) r Aandrijfschacht lang (geschikt voor SDS-opname) t Klembevestiging y Houder u Boormachine (niet inbegrepen in de levering) i Uitsparing voor boorkopsleutel o Aansluiting aanzuigslang a Aansluiting drukslang Benodigd montagemateriaal

Kruiskopschroevendraaier Gewone schroevendraaier Steeksleutel (inbegrepen in de levering)

17:18 Uhr Seite 35 Bevestiging en aansluiting µ Monteer de houder y met de klembevestiging t op een werkblad, zoals getoond op de afbeelding. Alternatief kan de houder y ook met behulp van schroeven op een werkblad worden gemonteerd (montagemateriaal niet inbegrepen in de levering). Bij gebruik van een tandkrans-boorhouder en van de korte aandrijfschacht e... µ Schroef de korte aandrijfschacht e op de ingaande as w van de pomp q. µ Steek de boormachine u met de boorhouder in de houder y. µ Schuif de pomp q nu zo op de houder y, dat de aandrijfschacht e in de boorhouder steekt en de pennen van de houder y in de opnamegaten op de pomp q steken. µ Draai de boorhouder met de sleutel van de boorhouder door de uitsparing i zodanig vast, dat de pomp q niet meer kan loskomen uit de houder y. µ Draai de kruiskopschroef op de houder y vast, zodat de boormachine u niet kan rondslaan. µ Sluit de aanzuigslang aan op de aansluiting o en de drukslang aan op de aansluiting a. Let daarbij op de aangegeven stroomrichting de pomp q.

Bij gebruik van een snelspanklauwplaat en van de korte aandrijfschacht e... µ Bevestig de korte aandrijfschacht e in de boorhouder. µ Steek de boormachine u met de voorgemonteerde aandrijfschacht e in de boorhouder, in de houder y. µ Draai de kruiskopschroef aan de houder y vast, zodat de boormachine u niet kan rondslaan.

17:18 Uhr Seite 36 µ Schuif de pomp q zo op de houder y, dat de aandrijfschacht e in het

schroefdraad van de aandrijfas w steekt, en de stiften van de houder y in de opnamegaten van de pomp q steken. Laat de boormachine u rechtsdraaiend en met laag toerental aanlopen en zet de pomp q recht op de aandrijfschacht e. De aandrijfschacht e wordt daardoor aan de pomp q bevestigd. Sluit de aanzuigslang aan op de aansluiting o en de drukslang aan op de aansluiting a. Let daarbij op de aangegeven stroomrichting de pomp q. Bij gebruik van een boorhouder met SDS-opname en de lange aandrijfschacht r... µ Bevestig de lange aandrijfschacht r in de boorhouder. µ Steek de boormachine u met de voorgemonteerde aandrijfschacht r in de boorhouder, in de houder y. µ Draai de kruiskopschroef op de houder y vast, zodat de boormachine u niet kan rondslaan. µ Schuif de pomp q zodanig op de houder y, dat de aandrijfschacht r

in het schroefdraad van de ingaande as w steekt en de pennen in de houder y in de opnamegaten van de pomp q steken. Laat de boormachine u rechtsdraaiend en op laag toerental aanlopen en geleid de pomp q recht op de aandrijfschacht r. De aandrijfschacht r wordt daardoor aan de pomp q bevestigd. Sluit de aanzuigslang aan op de aansluiting o en de drukslang aan op de aansluiting a. Let daarbij op de aangegeven stroomrichting de pomp q.

17:18 Uhr Seite 37 Demontage van de aandrijfschacht Korte aandrijfschacht e demonteren Tandkrans-boorhouder µ Open de boorhouder met de sleutel van de boorhouder door de uitsparing i en haal de pomp q uit de houder y. µ Schroef de korte aandrijfschacht e met behulp van een gewone schroevendraaier en de steeksleutel van de pomp q. Snelspanklauwplaat µ Houd de contramoer vast met de steeksleutel door de uitsparing i en zomede de aandrijfas w van de pomp q. µ Laat de boormachine u linksdraaiend en op laag toerental aanlopen. De aandrijfschacht e wordt daardoor van de pomp q losgemaakt. µ Haal de pomp q uit de houder y. µ Haal de aandrijfschacht e uit de boorhouder. Lange aandrijfschacht r demonteren Boorhouder met SDS-opname µ Houd de contramoer vast met de steeksleutel door de uitsparing i en zomede de ingaande as w van de pomp q. µ Laat de boormachine u linksdraaiend en op laag toerental aanlopen. De aandrijfschacht r wordt daardoor van de pomp q losgemaakt. µ Haal de pomp q uit de houder y. µ Haal de aandrijfschacht r uit de boorhouder.

17:18 Uhr Seite 38 Toepassing Let op! De pomp is zelfaanzuigend. Als de pomp q niet binnen 12 seconden aanzuigt, schakelt u de boormachine u meteen uit, om een vastlopen te voorkomen. Laat ook om die reden de pomp q niet pompen, als de drukslang aan de aanloopkant nog gesloten is. µ Leg het open einde van de aanzuigslang in de vloeistof, die aangezogen moet worden. De aanzuigslang mag niet langer dan 3 m zijn. Let erop, dat de aanzuigslang geen lucht trekt. Mocht de pomp q niet aanzuigen, vult u de aanzuigslang met een beetje vloeistof en tilt u hem op, zodat de vloeistof voor de pomp loopt. µ Laat de boormachine u nu de pomp q aandrijven, echter niet onbeheerd,

om in geval van gevaar snel te kunnen reageren. Let er beslist op, dat de boormachine u naar rechts draait, dus zoals bij het boren. Mocht het toerental van de boormachine u regelbaar zijn, kunt u daarmee de opbrengst reguleren. Schakel de boormachine meteen uit na het leegzuigen. Reinigen en onderhouden Reinig de pomp q alleen met een droge of licht vochtig gemaakte doek. Gebruik geen oplos- of schuurmiddelen om de kunststofvlakken niet te beschadigen. De pomp is onderhoudsvrij.

17:18 Uhr Seite 39 Milieurichtlijnen Deponeer het apparaat in geen geval bij het normale huisvuil. Voer het toestel af via een erkend afvalverwerkingsbedrijf of via uw gemeentereiniging. Neem de momenteel geldende voorschriften in acht. Neem in geval van twijfel contact op met uw gemeentereinigingsdienst. Voer alle verpakkingsmateriaal op een milieuvriendelijke manier af. Conformiteitsverklaring Wij, Kompernaß GmbH, Burgstraße 21, D-44867 Bochum, verklaren geheel voor eigen verantwoordelijkheid dat het hier beschreven product "Boormachinepomp 54359”, waarop deze verklaring betrekking heeft, in de door ons op de markt gebrachte uitvoering overeenstemt met de geldende vereisten van de EG-richtlijn 2006/42/EC (machines). In het geval van een verandering van het product waarvoor wij geen toestemming hebben verleend, is deze verklaring niet langer geldig Bochum, 15.06.2010 Hans Kompernaß - Bedrijfsleider - Importeur KOMPERNASS GMBH BURGSTRASSE 21 D-44867 BOCHUM (GERMANY) www.kompernass.com

17:18 Uhr Seite 40 Garantie en service U heeft op dit apparaat 3 jaar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b. de kassabon als aankoopbewijs. Als u aanspraak wilt maken op garantie, neem dan a.u.b. telefonisch contact op met uw servicefiliaal. Alleen op die manier is een kostenloze verzending van uw product gegarandeerd. De garantie geldt alleen voor materiaal- of fabricagefouten, echter niet voor transportschade, of voor onderdelen die aan slijtage onderhevig zijn, of voor beschadigingen aan breekbare delen, bijv. schakelaars of accu's. Het product is uitsluitend bestemd voor privé-gebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons geautoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie niet beperkt. De garantieperiode wordt niet verlengd door de aansprakelijkheid. Dit geldt eveneens voor vervangen en gerepareerde onderdelen. Schade en gebreken die mogelijk reeds bij de aankoop aanwezig zijn, moeten direct na het uitpakken worden gemeld, uiterlijk echter twee dagen na de dag van aankoop. Na verstrijken van de garantieperiode moeten alle voorkomende reparaties vergoed worden. Kompernass Service Netherland Tel.: 0900 1240001 e-mail: support.nl@kompernass.com
