PBMP 30 A1 - Pomp POWERFIX - Gratis gebruiksaanwijzing en handleiding

Merk	POWERFIX
Model	PBMP 30 A1
Producttype	Waterpomp voor boormachine
Maximaal debiet	2,4 m³/h
Slangaansluiting	3/4'' (19 mm)
Maximale druk	3 bar
Maximale opvoerhoogte	30 m
Maximale zuighoogte	3 m
Maximale vloeistoftemperatuur	40 °C
Maximale drooglooptijd	12 seconden
Maximale aandrijfsnelheid	3400 tpm
Meegeleverde accessoires	Pomp, korte en lange aandrijfstangen, bevestigingsinrichting, boormachinebevestiging, steeksleutel, opbergdoos, gebruiksaanwijzing
Reglementair gebruik	Omkeerbare boormachines met boorkop tot 3400 tpm, voor niet-ontvlambare vloeistoffen tot 40 °C
Reiniging	Met een droge of licht vochtige doek, zonder oplosmiddelen
Onderhoud	Geen onderhoud vereist
Garantie	3 jaar

Veelgestelde vragen - PBMP 30 A1 POWERFIX

Hoe installeer ik de pomp op een boormachine?

Volg de montage-instructies afhankelijk van het type boorkop. Gebruik de korte aandrijfstang voor sleutelboorkoppen of snelspanboorkoppen, en de lange stang voor SDS-boorkoppen. Bevestig de boormachine in de bevestigingsinrichting en schroef de stang op de as van de pomp.

Welke soorten boormachines zijn compatibel?

De pomp is compatibel met omkeerbare boormachines met een boorkop van het type sleutel, snelspan of SDS, tot 3400 tpm, en een nekdiameter van ongeveer 43 mm.

Welke vloeistoffen kan ik met deze pomp verpompen?

U kunt koude of warme vloeistoffen tot 40°C verpompen, zoals water, afvalwater of vervuild water uit aquaria of vijvers. Niet gebruiken voor brandbare, explosieve, giftige of bijtende vloeistoffen.

Wat te doen als de pomp niet zuigt?

Controleer of de zuigslang niet langer is dan 3 meter en of er geen lucht wordt aangezogen. Vul hem met wat vloeistof en til hem op om te primen. Als de pomp na 12 seconden nog niet zuigt, schakel de boormachine dan onmiddellijk uit om schade te voorkomen.

Hoe reinig ik de pomp?

Reinig de pomp alleen met een droge of licht bevochtigde doek. Gebruik geen oplosmiddelen of schurende middelen die de kunststofoppervlakken kunnen beschadigen.

Wat is de maximale opvoerhoogte?

De maximale opvoerhoogte is 30 meter.

Kan ik de pomp gebruiken voor warme vloeistoffen?

Ja, tot een maximale temperatuur van 40°C. Daarboven kan de pomp beschadigd raken.

Hoe demonteer ik de aandrijfstang?

Voor de korte stang, gebruik een steeksleutel dwars op de uitsparing en draai de boormachine langzaam in de tegenovergestelde richting. Voor de lange SDS-stang, ga op dezelfde manier te werk. Raadpleeg de gebruiksaanwijzing voor meer details.

Wat gebeurt er als de pomp droogloopt?

De pomp mag niet langer dan 12 seconden drooglopen. Anders kan deze oververhit raken of vastlopen. Schakel de boormachine onmiddellijk uit als de pomp geen water levert.

Waar vind ik reserveonderdelen of klantenservice?

Neem contact op met de klantenservice op 0800 919270 of per e-mail op [e-mail]. De garantie is 3 jaar. Bewaar uw kassabon.

GEBRUIKSAANWIJZING PBMP 30 A1 POWERFIX

Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE AT CH

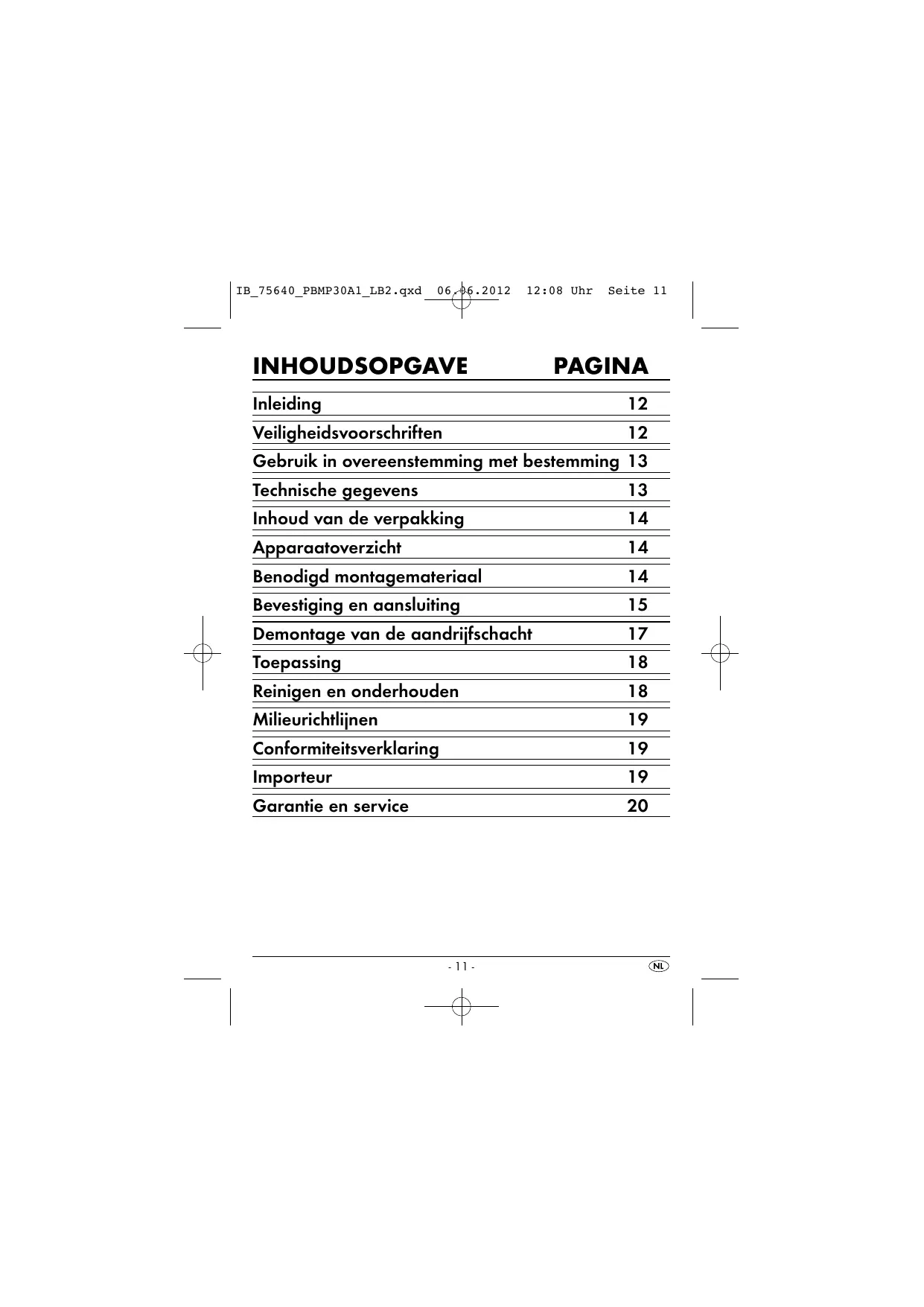

INHOUDSOPGAVE	PAGINA
Inleiding	12
Veiligheidsvoorschriften	12
Gebruik in overeenstemming met bestemming	13
Technische gegevens	13
Inhoud van de verpakking	14
Apparaatoverzicht	14
Benodigd montagematerialiaal	14
Bevestiging en aansluiting	15
Demontage van de aandrijschacht	17
Toepassing	18
Reinigen en onderhonden	18
Milieurrichtlijnen	19
Conformiteitsverklaring	19
Importeur	19
Garantie en service	20

Gefeliciteerd!

Met uw aankoop hebt u gekozen voor een hoogwaardig product. Maak uzelf voorafgaand aan de eerste ingebruikname vertrouwd met het product. Lees hiertoe aandachtig de volgende bedieningshandleiding. Gebruik het productuitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Berg deze gebruiksaanwijzing zorgvuldig op. Geef alle documenten mee als u het product doorgeeft aan een derde.

Veiligheidsvoorschriften

Om gevaar voor ongelukken en schade aan het apparatusat te vermiiden:

• Gebruik de pomp alleen, als zij met de meegeleverde houder geborgd ist gegen rondslaan, verdraaien of kantelen.
• Vór ieder gebruik controleren of de pomp perfect en zonder gebreken is. De pomp mag Niet worden gebruikt als deutsche schadigd is.

De ingaande as van de pomp kan Niet met de hand worden gedraaid. Dit wijst op een defect aan de pomp.

• Gebruik alleen slangen die minstens 3 bar drukvast zich.
• Controller of de aansluitingen van de slangen nog goed vastzitten.
• Zorg ervoor, dat er geen vloeistoffen bij de boormachine kuren komt, als u de pomp aandriift. Als dit toch het geval is, haal dan onmiddelijk de stekker uit het stopcontact.
• Vermijd het aanzuigen van grof vuil,.ovat de pomp anders beschadigd kan worden. Gebruik desnoods een filter aan de aanzuigslang.
• Dit apparaat is nicht geschikt voor kinderen of andere Personen, van wie de fysieke, motorieke of geestelijke vermogens een veilig gebruik van het apparaat zonder hulp of supervisie beletten. Bij kinderen is supervisieoodzakelijk omervoorte zorgen dat zeiet met het apparaat spelen.

Gebruik in overeenstemming met bestemming

Deze pomp is bedoeld voor ...

• in de handel verkrijgbare rechts/links draaiende handboormachines met 43 mm Eurohals en tandkranshouser/snelspanklawplaat of boorhouser met SDS-opname, tot aan een toerental van 3400 tspm,
• voor het pompen van koude of warme vloeistoffen tot aan 40^ , zoals bijv. water voor industrielle of agrarische doeleinden of afvalwater uit aquaria of vijvers.

Deze pomp is Niet bestemd voor ...

• het pompen van brandbare, explosieve, giftige of bijtende vloeistoffen of van levensmiddelen.
• voor industrielle of bedrijfsmatige doeleinden.

Technische gegevens

Pomphoeveelheid:

Slangaansluiting:

Drukleiding:

Opvoerhoogte:

Aanzuighoogte:

Temperatuur van de te transporteren vloeistof:

Drooglooptijd:

Toerental:

max. 2,4m^3 /u

3 / 4^ (19mm)

max. 3 bar

max. 30m

max. 3 m

max. 40^ C

max. 12 seconden

max. 3.400 tpm

Inhoud van de verpakking

-Pomp
-Aandrijfschachtkort
-Aandrijschacht lang
Klembevestiging
-Houder
- Steeksleutel
- Opbergbox voor de aandrijschachten en steeksleutel
- Deze gebruksaanwijizing

Apparaatoverzicht

Afbeelding A:

Pomp
2 Ingaande as van de pomp
Aandrijschacht kort (geschicht voor tandkrans-houser/snelspanklawplaat)
Aandrijfschacht lang (geschicht voor SDS-opname)
Klembevestiging
6 Hoder

Afbeelding B:

Boormachine (niet inbegrepen in de levering)
3 Uitsparing voor boorkopsleutel
Aansluiting aanzuigslang
Aansluiting drukslang

Benodigd montagematerialial

Kruiskopschroevendraar
Gewone schroevendraaier
- Steeksleutel (inbegrepen in de levering)

Bevestiging en aansluiting

Monteer de houder met de klembevestiging op een werkblad, Zoals getoond op de afbeelding B.
Alternatief kan de houder ook met behulp van schroeven op een werkblad worden gemonteerd (montagematerialiaal Niet inbegren in de levering).

Bij gebruik van een tandkrans-boorhouder en van de korte aandrijschacht ③...

Schroef de korte aandrijschacht 3 op de ingaande as 2 van de pomp 1.
Steek de boormachine 7 met de boorhouser in de houser 6.
Schuif de pomp 1 nu zo op de houder 6, dat de aandrijschacht 3 in de boorhouser steckt en de pennen van de houder 6 in de opnamegaten op de pomp 1 steken.
Draai de boorhouser met de sleutel van de boorhouser door de uitsparing 8 zodenig vast, dat de pomp 1 Niet meer kan loskomen uit de houser 6.
Draai de kruskopschroef op de houder 6 vast, zodate boormachine 7 nicht kan rondslaan.
Sluit de aanzuigslang aan op de aansluiting 9 en de drukslang aan op de aansluiting 10. Let waar bij op de aangegeven stroomrichting op de pomp 1.

Bij gebruik van een snelspanklawplaat en van de korte aandrijschacht ③...

Bevestig de korte aandrijfschacht 3 in de boorhouser.
Steek de boormachine met de voorgemonteerde aandrijsfschacht in de boorhouser, in de houser.
Draai de kruskopschroef aan de houder 6 vast, zodate de boormachine 7 nicht kan rondslaan.

Schuif de pomp 1 zo op de houder 6, dat de aandrijschacht 3 in het schroefdraad van de aandrijfas 2 steekt, en de stiften van de houder 6 in de opnamegaten van de pomp 1 steken.
Laat de boormachine ⑦ rechtsdraaiend en met laag toerental aanlopen en zet de pomp ①recht op de aandrijschacht ③. De aandrijschacht ③ worden daardoor aan de pomp ① bevestigd.
Sluit de aanzuigslang aan op de aansluiting 9 en de drukslang aan op de aansluiting 10. Let waar bij op de aangegeven stroomrichting op de pomp 1.

Bij gebruik van een boorhouser met SDS-opname en de lange aandrijschacht 4...

Bevestig de lange aandrijfschacht 4 in de boorhouser.
Steek de boormachine 7 met de voorgemonteerde aandrijschacht 4 in de boorhouser, in de houser 6.
Draai de kruskopschroef op de houder 6 vast, zodate de boormachine 7 niet kan rondslaan.
Schuif de pomp 1 zodanig op de houder 6, dat de aandrijschacht 4 in het schroefdraad van de ingaande as 2 steckt en de pennen in de houder 6 in de opnamegaten van de pomp 1 steken.
Laat de boormachine ⑦ rechtsdraaiend en op laag toenental aanlopen en geleid de pomp ①recht op de aandrijschacht ④. De aandrijschacht ④ worden daardoor aan de pomp ①bevestigd.
Sluit de aanzuigslang aan op de aansluiting 9 en de drukslang aan op de aansluiting 10. Let waar bij op de aangegeven stroomrichting op de pomp 1.

Korte aandrijschacht ③ demonteren

Tandkrans-boorhouser

Open de boorhouser met de sleutel van de boorhouser door de uitspar-ring 8 en haal de pomp 1uit de houser 6.
Schroef de korte aandrijschacht met behulp van een gewone schroevendraaier en de steeksleutel van de pomp 1.

Snelspanklawplaat

Houd de contramoer vast met de steeksleutel door de uitsparing 8 en zomede de aandrijfas 2 van de pomp 1.
Laat de boormachine ⑦ linksdraaiend en op laag toerental aanlopen. De aandrijschacht ③ worden daardoor van de pomp ① losgemaakt.
Haal de pomp ①uit de houder 6.
Haal de aandrijschacht 3uit de boorhouser.

Lange aandrijfschacht ④ demonteren

Boorhouser met SDS-opname

Houd de contramoer vast met de steeksleutel door de uitsparing 8 en zomede de ingaande as 2 van de pomp 1.
Laat de boormachine ⑦ linksdraaiend en op laag toerental aanlopen. De aandrijschacht ④ worden daardoor van de pomp ① losgemakt.
Haal de pomp ①uit de houder 6.
Haal de aandrijschacht 4uit de boorhouser.

Let op!

De pomp is zelfaanzuigend. Als de pomp ① nicht binnen 12 seconden aanzuigt, schakelt u de boormachine ⑦ meteen uit, om een vastlopen te voorkomen. Laat ook om die reden de pomp ① nicht pompen, als de drukslang aan de aanloopkant nog gesloten is.

Leg het open einde van de aanzuigslang in de vloeistof, die aangezogen要去 worden. De aanzuigslang mag nicht longer dan 3m zijn. Let erop, dat de aanzuigslang geen lucht trekt.
Mocht de pomp 1 Niet aanzuigen, vult u de aanzuigslang met een beetje vloeistof en tilt u hem op, zodat de vloeistof voor de pomp loopt.
Laat de boormachine 7 nu de pomp 1 aandrijven,ECHter Niet onbeheard, om in geval van gevaar snel te kuren reageren. Let er besl ist op, dat de boormachine 7aar rechts draaait, dus zoals bij het boren. Mocht het toerental van de boormachine 7 regelbaar zijn, kunt u daarmee de opbreungst reguleren.
Schakel de boormachine meteen uit na het leegzuigen.

Reinigen en onderhoden

Reinig de pomp 1 alleen met een droge oflicht vochtig gemaakte doeck. Gebruik geen oplos- of schuurmiddelen om de kunststofvlakken Niet te beschadigen.
De pomp is onderhoudsvrij.

Deponeer het apparaat in geen geval bij het normale huisvuil.

Voer het toestel af via een erkend afvalverwerkingsbedrijf of via uw gemeenteiniging. Neem de momenteel geldende voerschriften in acht.

Neem in geval van twijfel contact op met uw gemeentereinigingsdienst.

Voer alle verpakkingsmaterial op een milieuvriendelijke manier af.

Conformiteitsverklaring

Wij, Kompernaβ Handelsgesellschaft GmbH, Burgstraße 21, D 44867 Bochum verklaren geheel op eigenverantwoording, dat het product voldoet aan alle voorschriften van de machinerichtlijn: 2006/42/EC.

Type/Apparaatbeschrijving: Powerfix Profi Plus Boormachinepomp PBMP 30 A1

Serienummer:IAN75640

Productiejaar: 05/2012

Bochum, 10.05.2012

Semi Uguzlu, Kwaliteitsmanager

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com

Garantie en service

U heeft op dit apparaat 3aar garantie vanaf de aankoopdatum. Het appa- raat is met de grootst mogelijk zorg vervaardigd en Voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b. de kassabon als aankoop-bewijs. Als u aanspraak wilt make np guarantie, neem dan a.u.b. Telefonisch contact op met uw servicefiliaal. Alleen op die manier is een kostenloze verzending van uw product gegarandeerd.

De garantie geldt alleen voor materiaal- of fabricagefouten,ECHTER NIET voor transportschade, of voor onderdelen die aan slijtage onderhevig zich, OF voor beschadigingen aan breekbare delen, bijv. schakelaars of accu's. Het product is uitsluitend bestemd voor privégebruik en Niet voor bedrijsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door ons geAutoriseerd servicefiliaal zich uitgevoerd, verwalt de garantie.

Uw wettelijke rechten worden door deze garantie nicht beperkt.

De garantieperiode worden nicht verlangd door de aansprakelijkheid. Dit geldt eveneens voor verrangen en gerepareerde onderdelen. Schade en gebreken die möglichk reeds bij de aankoop aanwezig zich,要去en direct na het uitpakken worden gemeld, uiterlijk darüber twee dagen na de dag van aankoop. Na verwrijken van de garantieperiode要去en alle voorkomende reparaties vergoed worden.

NL Service Nederland
