BEDIENUNGSANLEITUNG PBMP 30 A1 POWERFIX

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB

Bochum, le 10.05.2012

Semi Uguzlu, Responsible qualité

Importateur

KOMPERNASS GMBH
BURGSTRASSE 21
44867 BOCHUM, GERMANY
www.kompernass.com

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 75640

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

IAN75640

BE Service Belgie

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 75640

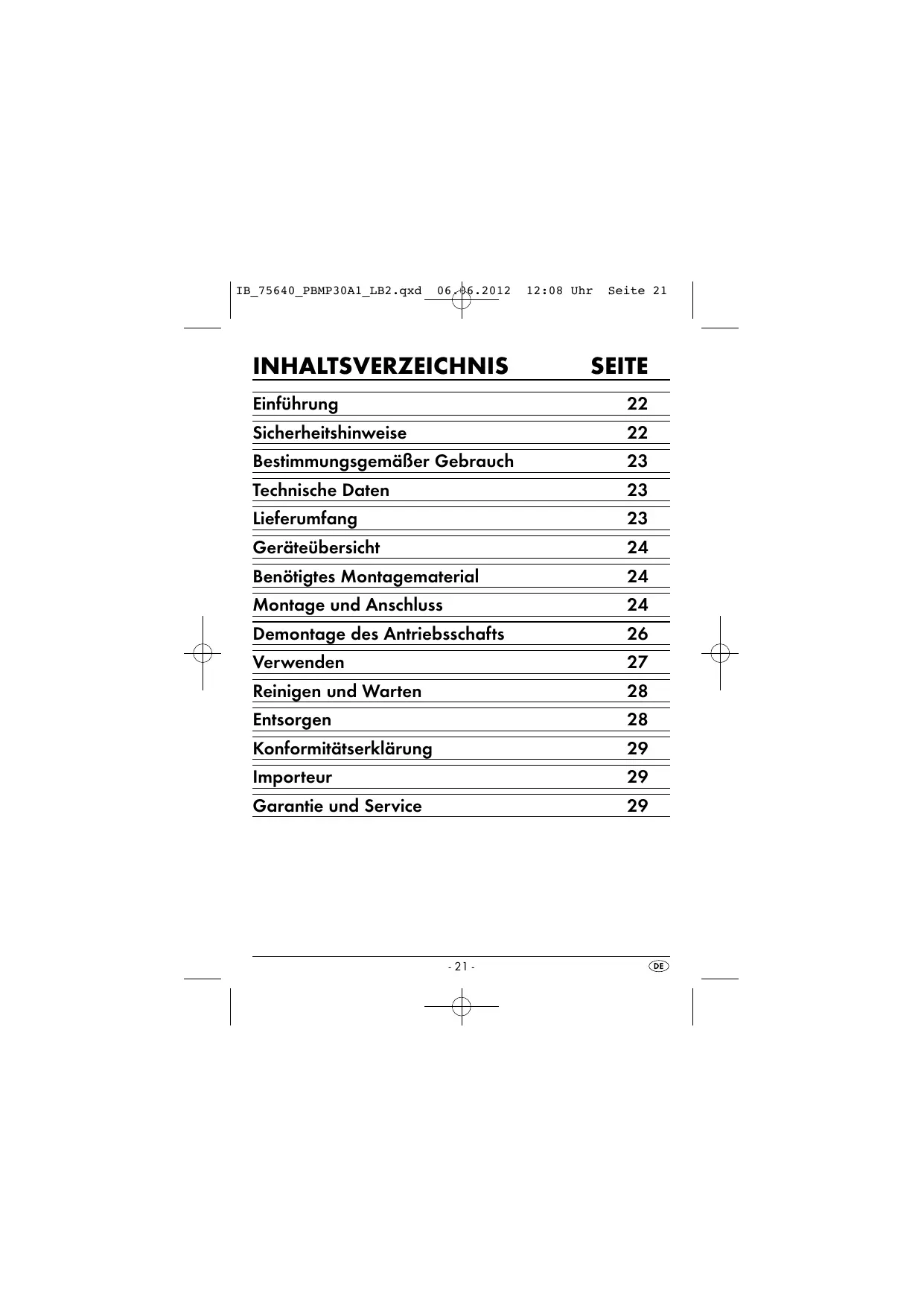

INHALTSVERZEICHNIS	SEITE
Einführung	22
Sicherheitshinweise	22
Bestimmungsgemäßer Gebrauch	23
Technische Daten	23
Lieferumfang	23
Geräteübersicht	24
Benötigtes Montagematerial	24
Montage und Anschluss	24
Demontage des Antriebschafts	26
Verwenden	27
Reinigen und Warten	28
Entsorgen	28
Konformitätserklärung	29
Importeur	29
Garantie und Service	29

Herzlichen Glückwunsch!

Mit Ihr dem Kauf haben Sie sich für ein hochwertiges Produkt entschieden.
Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut.
Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung. Benutzten Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

Sicherheitshinweise

Um Unfallgebung und Geräteschäden zu vermeiden:

• Betreiben Sie die Pumpe nur, wenn sie mit der beiliegenden Halterung gegen Herumschlagen, Verdrehen oder Verkanten geschichert ist.
• Kontrollieren Sie die Pumpe auf einwandfreiien Zustand vor jedem Gebrauch. Die Pumpearficht nicht verwendet werden, wenn Schaden erkennbar sind.

Die Antriebswelle der Pumpe laßt sich nicht mit der Hand drehen. Dies deutet nicht auf einen Defekt der Pumpe hin.

• Verwenden Sie nur Schläuche, die bis mindestens 3 bar druckfest sind.
• Kontrollieren Sie die Steckverbinder an den Schläuchen auf festen Sitz.
• Sorgen Sie davon, dass keine Flüssigkeiten an die Bohrmaschine gelangen können, mit der Sie die Pumpe anteiben. Falls noch,ziehen Sie sofort den Netzstecker.

• Vermeiden Sie das Ansaugen von groben Schmutz, da sonst die Pumpe beschädigt werden kann. Verwenden Sie ggf. einen Filter am Ansaugschauch.

• Dieses Gerät ist nicht für Kinder oder andere Personen geeignet, deren physische, sensorische oder geistige Fähigkeiten ohne Unterstützung oder Aufsicht eine sichere Nutzung des Gerätes verhindern. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Bestimmungsgemäßer Gebrauch

These Pumpe ist vorgesehen fur ...

handelsübliche Rechts/Links drehende Handbohrmaschinen mit 43 mm Eurohals und Zahnkranzfutter/Schnellspannfutter oder Bohrfutter mit SDS-Aufnahme, bis zu einer Drehzahl von 3400 U/min,
- zum Pumpen von kalten oder bis zu 40^ warmen Flüssigkeiten, wie z.B. Brauch- oder Schmutzwasser aus Aquarien oder Teichen.

These Pumpe ist nicht vorgesehen ...

• zum Pumpen von brennbaren, explosiven, giftingen oder atzenden Flüssigkeiten oder Lebensmitteln.
• für industrielle oder gewerbliche Zwecke.

Technische Daten

Fordermenge: max. 2,4m^3 /h

Schlauchanschluss: 3 / 4'' (19 mm)

Druckleisting: max. 3 bar

Forderhöhe: max. 30 m

Ansaughöhe: max. 3 m

Temperatur der

Forderflüssigkeit: max. 40^

Trockenlaufzeit: max. 12 Sekunden

Drehzahl: max. 3400 U/min

Lieferumfang

• Pumpe
  -Antriebsschaft kurz
  -Antriebschaft lang
  -Klemmbefestigung
• Halterung
• Maulschlüssel
• Aufbewahrungsbox für die Antriebschäfte und Maulschlüssel
• These Bedienungsanleitung

Geräteübersicht

Abbildung A:

Pumpe
Antriebswelle der Pumpe
Antriebschaft kurz (geeignet für Zahnkranz-/Schnellspannbohrfutter)
Antriebsschaft lang (geeignet für SDS-Aufnahme)
Klemmbefestigung
6 Halterung

Abbildung B:

Bohrmaschine (nicht im Lieferumfang enthalten)
Aussparung für Bohrfutterschlüssel
Anschluss Ansaugschauch
10 Anschluss Druckschlauch

Benöttiges Montagematerial

• Kreuzschlitzschraubendreher
  Schlitzschraubendreher
• Maulschlüssel (im Lieferumfang enthalten)

Montieren Sie die Halterung 6 mit der Klemmbefestigung 5 auf einer Arbeitsplatte, wie in Abbildung B gezeigt.
① Alternative kann die Halterung ⑥ auch mittels Schrauben auf einer Arbeitsplatte montiert werden (Montagematerial nicht im Lieferumfang enthalten).

Bei Verwendung eines Zahnkranzbohrfutters und des kurzen Antriebsschafts ③...

Schrauben Sie den kurzen Antriebsschaft 3 auf die Antriebswelle 2 der Pumpe 1.
Stecken Sie die Bohrmschine ±b mit dem Bohrfutter in die Halterung 6.
Schieben Sie nun die Pumpe 1 so auf die Halterung 6, dass der Antriebsschaft 3 in das Bohrfutter ragt, und die Stifte von der Halterung 6 in den Aufnahmelöchern an der Pumpe 1 stecken.
Drehen Sie das Bohrfutter mit dem Bohrfutterschlüssel durch die Aussparung 8 so fest, dass die Pumpe 1 sich nicht mehr aus der Halterung 6 offen kann.
Drehen Sie die Kreuzschlitzschraube an der Halterung fest, damit die Bohrmschine nicht herumschlagen kann.
Schlieben Sie den Ansaugschlauch an den Anschluss 9 und den Druckschlauch an den Anschluss 10 an. Beachten Sie bzw die angegebene Flussrichtung ≈ auf der Pumpe 1.

Bei Verwendung eines Schnellspannbohrfutters und des kurzen Antriebsschafts ③...

Befestigen Sie den kurzen Antriebsschaft 3 im Bohrfutter.
Stecken Sie die Bohrmschine ①, mit dem vormontierten Antriebschaft ③ im Bohrfutter, in die Halterung ⑥.
Drehen Sie die Kreuzschlitzschraube an der Halterung fest, damit die Bohrmschine nicht herumschlagen kann.

Schieben Sie die Pumpe 1 so auf die Halterung 6, dass der Antriebs-schaft 3 in das Gewinde der Antriebswelle 2 ragt, und die Stifte der Halterung 6 in den Aufnahmelöchern der Pumpe 1 stecken.
Lassen Sie die Bohrmschine ① im Rechtslauf und mit niedriger Drehzahl anlaufen und führen Sie die Pumpe ① gerade auf den Antriebschaft ③. Der Antriebschaft ③ wird dadurch an der Pumpe ① befestigt.
Schlieben Sie den Ansaugschlauch an den Anschluss 9 und den Druckschauch an den Anschluss 10 an. Beachten Sie damit die angegebene Flussrichtung auf der Pumpe 1.

Bei Verwendung eines Bohrfutters mit SDS-Aufnahme und des langen Antriebschafts 4...

Befestigen Sie den langen Antriebschaft 4 im Bohrfutter.
Stecken Sie die Bohrmschine ①, mit dem vormontierten Antriebschaft ④ im Bohrfutter, in die Halterung ⑥.
Drehen Sie die Kreuzschlitzschraube an der Halterung fest, damit die Bohrmschine nicht herumschlagen kann.
Schieben Sie die Pumpe 1 so auf die Halterung 6, dass der Antriebs-schaft 4 in das Gewinde der Antriebswelle 2 ragt, und die Stifte der Halterung 6 in den Aufnahmelöchern der Pumpe 1 stecken.
Lassen Sie die Bohrmschine ① im Rechtslauf und mit niedriger Drehzahl anlaufen und führen Sie die Pumpe ① gerade auf den Antriebschaft ④. Der Antriebschaft ④ wird dadurch an der Pumpe ① befestigt.
Schlieben Sie den Ansaugschlauch an den Anschluss 9 und den Druckschlauch an den Anschluss 10 an. Beachten Sie damit die angegebene Flussrichtung auf der Pumpe 1.

Kurzen Antriebsschaft ③ demontieren

Zahnkranzbohrfutter

Offnen Sie das Bohrfutter mit dem Bohrfutterschlüssel durch die Aussparung 8 und entnahmen Sie die Pumpe 1 aus der Halterung 6.
Schrauben Sie den kurzen Antriebschaft 3 mithilfe eines Schlitzschraubendrethers und dem Maulschluss von der Pumpe 1.

Schnellspannbohrfutter

Kontern Si mit dem Maulsschlüssel durch die Aussparung 8 die Antriebswelle 2 der Pumpe 1.
Lassen Sie die Bohrmaschine 7 im Linklauf und mit niedriger Drehzahl anlaufen. Der Antriebschaft 3 wird dadurch von der Pumpe 1 gelöst.
Entnehmen Sie die Pumpe 1 aus der Halterung 6
Entnehmen Sie den Antriebsschaft 3 aus dem Bohrfutter.

Langen Antriebsschaft 4 demontieren

Bohrfutter mit SDS-Aufnahme

Kontern Si mit dem Maulsschlüssel durch die Aussparung 8 die Antriebswelle 2 der Pumpe 1.
Lassen Sie die Bohrmaschine ⑦ im Linklauf und mit niedriger Drehzahl anlaufen. Der Antriebschaft ④ wird dadurch von der Pumpe ① gelöst.
Entnehmen Sie die Pumpe 1 aus der Halterung 6
Entnehmen Sie den Antriebsschaft 4 aus dem Bohrfutter.

Achtung!

Die Pumpe ist selbstansaugend. Wenn die Pumpe 1 nicht innerhalb von 12 Sekunden ansaugt, schalten Sie die Bohrmschine 7 sofort ab, um ein Festlaufen zu vermeiden. Lassen Sie aus thisem Grund auch die Pumpe 1 nicht fordern, solange der Druckschlauch auf der Auslaufseite verschlüssen ist.

Legen Sie das offene Ende vom Ansaugschlauch in die Flüssigkeit, die angesaugt werden soll. Der Ansaugschlaucharf nicht länger als 3 m sein.Achten Sie darauf,fass der AnsaugschlauchKeine Luftzieht.
Sollte die Pumpe 1 nicht ansaugen, befullen Sie den Ansaugschlauch mit etwas Flüssigkeit und haben Sieihn an, damit die Flüssigkeit vor die Pumpe lauft.
Lassen Sie die Bohrmaschine ⑦ nun die Pumpe ① anreiben - jedoch nicht unbeaufsichtigt, um bei Gefahr schnell reagieren zu können. Achten Sie unbedingt auch daraufuf, dass die Bohrmaschine ⑦ nach rechts dreht, also wie beim Bohren. Falls die Drehzahl der Bohrmaschine ⑦ regelbar ist, können Sie darüber die Fordermenge regulieren.
Schalten Sie nach dem Leersaugen�始t die Bohrmschine aus.

Reinigen und Warten

Reinigen Sie die Pumpe ① nur mit einem trockenen oder leicht angefeuchteten Tuch. Verwenden Sie keine Lösungs- oder Scheuermittel, um die Kunststoffflächen nicht zu beschädigen. Die Pumpe ist wartungsfrei.

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung.

Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im

Zweifelsfall mit ihrer Entsorgungseinrichtung in Verbindung.

Führer Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Konformitätserklarung

Wir, Kompernaß Handelsgesellschaft GmbH, Burgstraße 21, D-44867 Bochum, erklären in alleiniger Verantwortung, dass das Produkt allen Anforderungen der Maschinenrichtlinie 2006/42/EC entspricht.

Typ/Gerätebezeichnung: Powerfix Profi Plus Bohrmaschinenpumpe PBMP 30 A1

Seriennummer:IAN75640

Herstellungsjahr: 05/2012

Bochum, den 10.05.2012

Semi Uguzlu, Qualitätsmanager

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com

Sie erhalten auf这点 Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfällig produziert und vor Anlieferung gewissenhaft geprüft.

Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung.

Nur so kann eine kostenlose Einsatzung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißele oder für Beschädigungen an zerbrechtlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel mussen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

DE Service Deutschland

Tel.: [phone] (0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.)

E-Mail: [e-mail]

IAN 75640

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN75640

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN75640
