BEDIENUNGSANLEITUNG DRILL PUMP POWERFIX

AT Bedienungsanleitung

CH

INHALTSVERZEICHNIS	SEITE
Sicherheitshinweise	2
Bestimmungsgemäßer Gebrauch	3
Technische Daten	3
Lieferumfang	4
Geräteübersicht	4
Benötigtes Montagematerial	4
Montage und Anschluss	5
Demontage des Antriebschafts	7
Verwenden	8
Reinigen und Warten	8
Entsorgen	9
Konformitätserklärung	9
Importeur	9
Garantie und Service	10

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf. Handigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

Um Unfallgefahr und Geräteschäden zu vermeiden:

• Betreiben Sie die Pumpe nur, wenn sie mit der beiliegenden Halterung gegen Herumschlagen, Verdrehen oder Verkanten geschichert ist.
• Kontrollieren Sie die Pumpe auf einwandfrei den Zustand vor jedem Gebrauch. Die Pumpearficht nicht verwendet werden, wenn Schaden erkennbar sind.

Die Antriebswelle der Pumpe laßt sich nicht mit der Hand drehen. Dies deutet nicht auf einen Defekt der Pumpe hin.

• Verwenden Sie nur Schlüuche, die bis mindestens 3 bar druckfest sind.
• Kontrollieren Sie die Steckverbinder an den Schläuchen auf festen Sitz.
• Sorgen Sie davon, dass keine Flüssigkeiten an die Bohrmaschine gelangen können, mit der Sie die Pumpe anteiben. Falls noch,ziehen Sie sofort den Netzstecker.
• Vermeiden Sie das Ansaugen von groben Schmutz, da sonst die Pumpe beschädigt werden kann. Verwenden Sie ggf. einen Filter am Ansaugschauch.
• Dieses Gerät ist nicht für Kinder oder andere Personen geeignet, deren physische, sensorische oder geistige Fähigkeiten ohne Unterstützung oder Aufsicht eine sichere Nutzung des Gerätes verhindern. Kinder sollenn beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Bestimmungsgemäßer Gebrauch

These Pumpe ist vorgesehen fur ...

handelsübliche Rechts/Links drehende Handbohrmaschinen mit 43 mm Eurohals und Zahnkranzfutter/Schnellspannfutter oder Bohrfutter mit SDS-Aufnahme, bis zu einer Drehzahl von 3400 U/min,
- zum Pumpen von kalten oder bis zu 40^ warmen Flüssigkeiten, wie z.B. Brauch- oder Schmutzwasser aus Aquarien oder Teichen.

These Pumpe ist nicht vorgesehen ...

• zum Pumpen von brennbaren, explosiven, giftingen oder atzenden Flüssigkeiten oder Lebensmitteln.
• für industrielle oder gewerbliche Zwecke.

Technische Daten

Fordermenge: max. 2,4m^3 /h

Schlauchanschluss: 3 / 4'' (19 mm)

Druckleisting: max. 3 bar

Forderhöhe: max. 30 m

Ansaughöhe: max. 3 m

Temperatur der

Förderflüssigkeit: max. 40^

Trockenlaufzeit: max. 12 Sekunden

Drehzahl: max. 3400 U/min

• Pumpe
• Antriebschaft kurz
  -Antriebschaft lang
  -Klemmbefestigung
• Halterung
• Maulschlüssel
• Aufbewahrungsbox für die Antriebschäfte und Maulschlüssel
• These Bedienungsanleitung

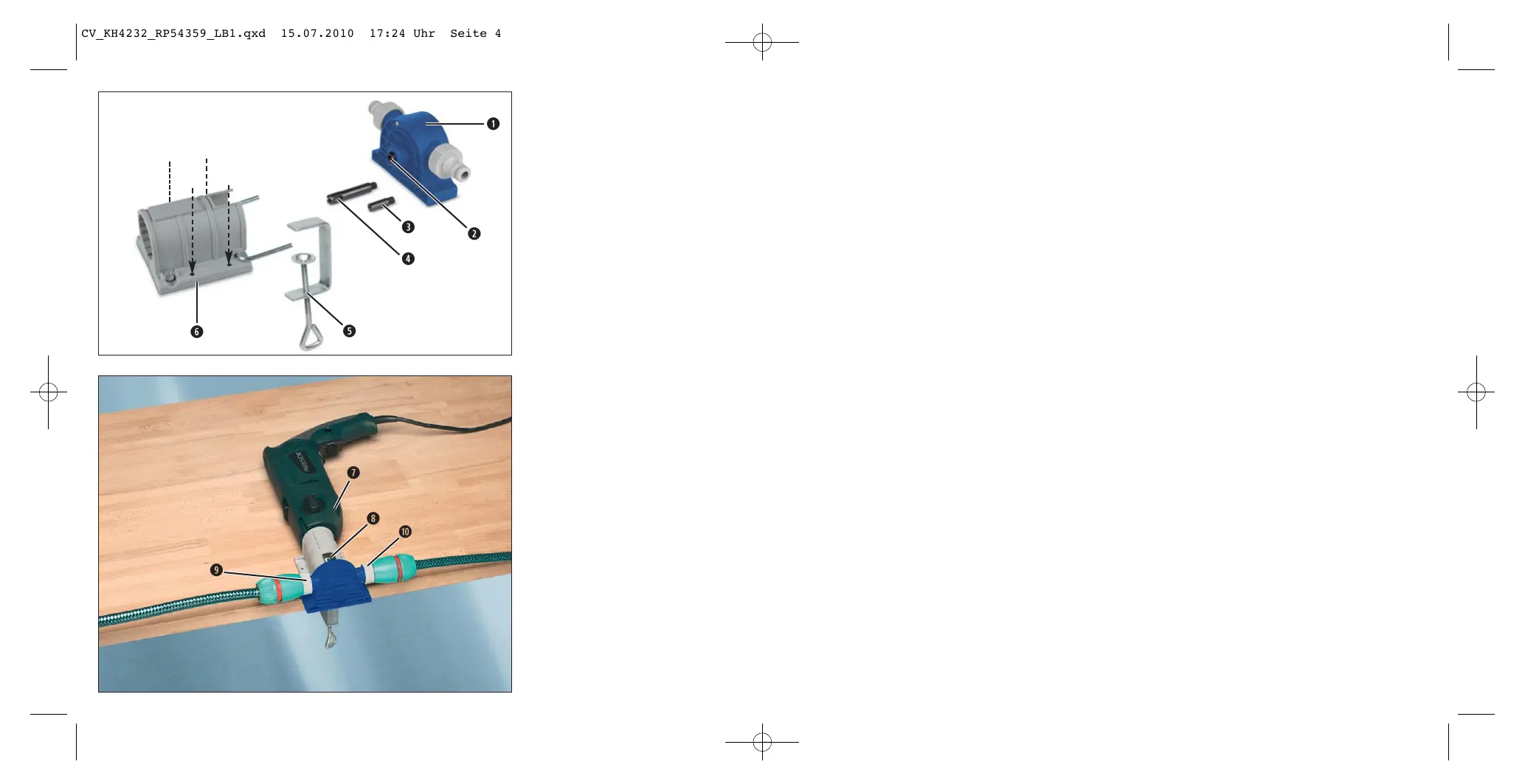

Geräteübersicht

Pumpe
Antriebswelle der Pumpe
Antriebschaft kurz (geeignet für Zahnkranz-/Schnellspannbohrfutter)
Anriebsschaft lang (geeignet für SDS-Aufnahme)
Klemmbefestigung
6 Halterung
Bohrmaschine (nicht im Lieferumfang enthalten)
3 Aussparung fur Bohrfutterschlüssel
Anschluss Ansaugschlauch
10 Anschluss Druckschlauch

Benösigtes Montagematerial

• Kreuzschlitzschraubendreher
• Schlitzschraubendreher
• Maulschlüssel (im Lieferumfang enthalten)

Montieren Sie die Halterung 6 mit der Klemmbefestigung 5 auf einer Arbeitsplatte, wie im Bild gezeigt.
① Alternatively kann die Halterung ⑥ auch mittels Schrauben auf einer Arbeitsplatte montiert werden (Montagematerial nicht im Lieferumfang enthalten).

Bei Verwendung eines Zahnkranzbohrfutters und des kurzen Antriebsschafts ③...

Schrauben Sie den kurzen Antriebsschaft 3 auf die Antriebswelle 2 der Pumpe 1.
Stecken Sie die Bohrmschine mit dem Bohrfutter in die Halterung 6.
Schieben Sie nun die Pumpe 1 so auf die Halterung 6, dass der Antriebsschaft 3 in das Bohrfutter ragt, und die Stifte von der Halterung 6 in den Aufnahmelöchern an der Pumpe 1 stecken.
Drehen Sie das Bohrfutter mit dem Bohrfutterschlüssel durch die Aussparung so fest, dass die Pumpe sich nicht mehr aus der Halterung slonen kann.
Drehen Sie die Kreuzschlitzschraube an der Halterung fest, damit die Bohrmschine nicht herumschlagen kann.
Schlieben Sie den Ansaugschlauch an den Anschluss 9 und den Druckschlauch an den Anschluss 10 an. Beachten Sie damit die angegebene Flussrichtung auf der Pumpe 1.

Bei Verwendung eines Schnellspannbohrfutters und des kurzen Antriebschafts ③...

Befestigen Sie den kurzen Antriebschaft 3 im Bohrfutter.
Stecken Sie die Bohrmschine ⑦, mit dem vormontierten Antriebschaft ③ im Bohrfutter, in die Halterung ⑥.
Drehen Sie die Kreuzschlitzschraube an der Halterung fest, damit die Bohrmschine nicht herumschlagen kann.

Schieben Sie die Pumpe 1 so auf die Halterung 6, dass der Antriebs-schaft 3 in das Gewinde der Antriebswelle 2 ragt, und die Stifte der Halterung 6 in den Aufnahmelöchern der Pumpe 1 stecken.
Lassen Sie die Bohrmschine ① im Rechtslauf und mit niedriger Drehzahl anlaufen und führen Sie die Pumpe ① gerade auf den Antriebschaft ③. Der Antriebschaft ③ wird dadurch an der Pumpe ① befestigt.
Schlieben Sie den Ansaugschlauch an den Anschluss 9 und den Druckschlauch an den Anschluss 10 an. Beachten Sie damit die angegebene Flussrichtung auf der Pumpe 1.

Bei Verwendung eines Bohrfutters mit SDS-Aufnahme und des langen Antriebschafts 4...

Befestigen Sie den langen Antriebschaft 4 im Bohrfutter.
Stecken Sie die Bohrmschine ⑦, mit dem vormontierten Antriebschaft ④ im Bohrfutter, in die Halterung ⑥.
Drehen Sie die Kreuzschlitzschraube an der Halterung fest, damit die Bohrmschine nicht herumschlagen kann.
Schieben Sie die Pumpe 1 so auf die Halterung 6, dass der Antriebs-schaft 4 in das Gewinde der Antriebswelle 2 ragt, und die Stifte der Halterung 6 in den Aufnahmelöchern der Pumpe 1 stecken.
Lassen Sie die Bohrmschine ⑦ im Rechtslauf und mit niedriger Drehzahl anlaufen und führen Sie die Pumpe ① gerade auf den Antriebschaft ④. Der Antriebschaft ④ wird dadurch an der Pumpe ① befestigt.
Schlieben Sie den Ansaugschlauch an den Anschluss 9 und den Druckschlauch an den Anschluss 10 an. Beachten Sie damit die angegebene Flussrichtung auf der Pumpe 1.

Kurzen Antriebsschaft ③ demontieren

Zahnkranzbohrfutter

Offnen Sie das Bohrfutter mit dem Bohrfutterschlüssel durch die Aussparung 8 und entnahmeen Sie die Pumpe 1 aus der Halterung 6.
Schrauben Sie den kurzen Antriebschaft 3 mithilfe eines Schlitzschraubendrethers und dem Maulschlüssel von der Pumpe 1.

Schnellspannbohrfutter

Kontern Si mit dem Maulsschlüssel durch die Aussparung 8 die Antriebswelle 2 der Pumpe 1.
Lassen Sie die Bohrmaschine ⑦ im Linklauf und mit niedriger Drehzahl anlaufen. Der Antriebschaft ③ wird dadurch von der Pumpe ① gelöst.
Entnehmen Sie die Pumpe 1 aus der Halterung 6
Entnehmen Sie den Antriebsschaft 3 aus dem Bohrfutter.

Langen Antriebsschaft 4 demontieren

Bohrfutter mit SDS-Aufnahme

Kontern Si mit dem Maulsschlüssel durch die Aussparung 8 die Antriebswelle 2 der Pumpe 1.
Lassen Sie die Bohrmschine ⑦ im Linklauf und mit niedriger Drehzahl anlaufen. Der Antriebschaft ④ wird dadurch von der Pumpe ① gelöst.
Entnehmen Sie die Pumpe 1 aus der Halterung 6
Entnehmen Sie den Antriebsschaft 4 aus dem Bohrfutter.

Achtung!

Die Pumpe ist selbstansaugend. Wenn die Pumpe 1 nicht innerhalb von 12 Sekunden ansaugt, schalten Sie die Bohrmschine 7 sofort ab, um ein Festlaufen zu vermeiden. Lassen Sie aus thisem Grund auch die Pumpe 1 nicht fordern, solange der Druckschlauch auf der Auslaufseite verschlüssen ist.

Legen Sie das offene Ende vom Ansaugschlauch in die Flüssigkeit, die angesaugt werden soll. Der Ansaugschlaucharf nicht länger als 3 m sein. Achten Sie daraufuf, dass der Ansaugschlauch keine Luftzieht.
Sollte die Pumpe 1 nicht ansaugen, befüllen Sie den Ansaugschlauch mit etwas Flüssigkeit und haben Sieihn an, damit die Flüssigkeit vor die Pumpe lauft.
Lassen Sie die Bohrmaschine ⑦ nun die Pumpe ① anteiben - jedoch nicht unbeaufsichtigt, um bei Gefahr}schnell reagieren zu konnen. Achten Sie unbedingt auch daraufuf, dass die Bohrmaschine ⑦ nach rechts dreht, also wie beim Bohren. Falls die Drehzahl der Bohrmaschine ⑦ regelbar ist, konnen Sie darüber die Fordermenge regulieren.
Schalten Sie nach dem Leersaugen�始t die Bohrmschine aus.

Reinigen und Warten

Reinigen Sie die Pumpe ① nur mit einem trockenen oder leicht angefeuchteten Tuch. Verwenden Sie keine Lösungs- oder Scheuermittel, um die Kunststoffflächen nicht zu beschädigen. Die Pumpe ist wartungsfrei.

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung.

Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im

Zweifelsfall mit ihrer Entsorgungseinrichtung in Verbindung.

Führer Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Konformitätserklarung

Wir, Kompernaß GmbH, Burgstraße 21, D-44867 Bochum, erklären in alleiniger Verantwortung, dass das hier beschriebene Produkt "Bohrmaschinpumpe 54359", auf das sich diese Erklärung bezieht, in der von uns in Verkehr gebrachten Ausführung übereinstimmt mit den geltenden Anforderungen der EG-Richtlinie 2006/42/EC (Maschinen). Bei einer mit uns nicht abgestimmten Änderung des Produkts verliert diese Erklärung ihre Gültigkeit.

Bochum, den 15.06.2010

Hans Kompernaß

Geschäftsführer

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com

Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfällig produziert und vor Anlieferung gewissenhaft geprüft.

Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleibeitele oder für Beschädigungen an zerbrechtlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

DE Schraven Service- und Dienstleistungs GmbH

Tel.: [phone]

(0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.)

Fax: [phone]

e-mail: [e-mail]

Kompernaß Service Österreich

Tel.: [phone] (0,20 EUR/Min.)

e-mail: [e-mail]

CH Kompernaß Service Switzerland

Tel.: [phone] (max. 0,0807 CHF/Min.)

e-mail: [e-mail]
