GEBRUIKSAANWIJZING FKG 48 A1 FLORABEST

Montage- en gebruiksaanwijizing

Inhaltsverzeichnis

Einführung 2

Informatie bij deze gebruiksaanwijzing. 38
Auteursrecht 38
Gebruik in overeenstemming met bestemming 38

Veiligheid. 39

Basisveiligheidsvoorschriften 39

Inhoud van het pakket 40

Verbindingselementen 40

Montage 41

Montage voorbereiden 41

Benodigd montagematerialiaal 41

Ingebruikname 44

Direct barbecueen. 44

Indirect barbecueen 45

Reiniging en onderhoud. 46

Afvoeren 46

Appendix. 47

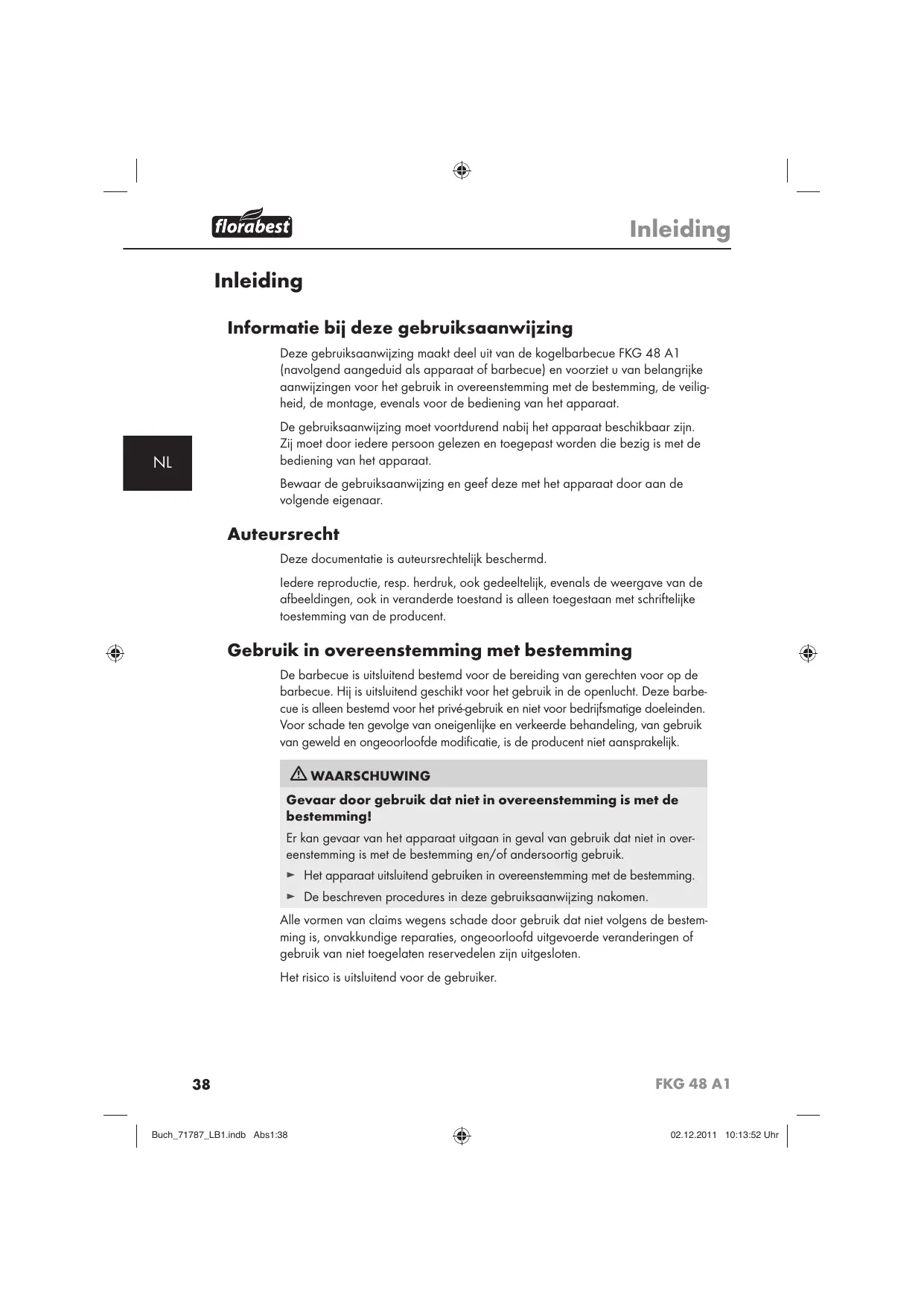

Informatie bij deze gebruiksaanwijzing

Deze gebruiksaanwijzing maakt deel uit van de kogelbarbecue FKG 48 A1 (navolgend aangeduid als apparaat of barbecue) en voorziet u van belangrijke aanwijzingen voor het gebruik in overeenstemming met de bestemming, de veiligheid, de montage, evenals voor de bediening van het apparaat.

De gebruiksaanwijzing要去vortdurend nabij het apparaat beschikkaar zich. Zij要去 door iedere person gelezen en toegepast worden die bezig is met de bediening van het apparaat.

Bewaar de gebruiksaanwijzing en geef deze met het apparaat door aan de volgende eigenaar.

Auteursrecht

Deze documentationie is auteursrechtelijk beschermd.

ledere reproductie, resp. herdruk, ook gedeeltelijk, evenals de weergave van de afbeeldingen, ook in veranderde toestand is alleen toegestaan met schriftelijke toestemming van de producent.

Gebruik in overeenstemming met bestemming

De barbecue isuitsluitend bestemd voor de bereiding van gerechten voor op de barbecue. Hij isuitsluitend geschikt voor het gebruik in de openlucht. Deze barbecue is alleen bestemd voor het privégebruik en Niet voor bedrijsmatige doeleinden. Voor schade ten gevolge van oneigenlijke en verkeerde behandeling, van gebruik van geweld en ongeoorloofde modificatie, is de producent Niet aansprakelijk.

WAARSCHUWING

Gevaar door gebruik dat nicht in overeenstemming is met de bestemming!

Er kan gevaar van het apparaat uitgaan in geval van gebruik dat Niet in overeenstemming is met de bestemming en/of andersoortig gebruik.

Het apparatusaat uitsluitend gebruiken in overeenstemming met de bestemming.
De beschreiben procedures in deze gebruiksaanwijzing nakomen.

Alle vormen van claims wegens schade door gebruik dat Niet volgens de bestemming is, onvakkundige reparations, ongeoorloofd uitgevoerde veranderingen of gebruik van Niet toegelaten reservationden zijn uitgesloten.

Het risico isuitsluitend voor de gebruiker.

Veiligheid

In dit hoofdstuk krijt u belangrijke veiligheidsinstrumenties voor de omgang met het apparaat.

Dit apparaat voldoet aan de gestelde veiligeidsvoorschriften.

Een verkeerd gebruik kan leiden tot persoonlijk letsel en materielle schade.

Basisveiligheidsvoorschriften

WAARSCHUWING

Waarschuwing voor verbrandingen!

1. Plaats de barbecue tijdens het bedrijf op een betrouwbare, vlakke en stevige ondergrond, aangezien hij anders kan omvallen.
2. VOORZICHTIG! Gebruik om aan te steken of opniewaan te steken geen spiritus of benzine! Gebruik alleen geschikte aansteekhulpmiddelen conform EN1860-3. Anders hunnen er ontploffingen of oncontroleerbare ontwikkeligen van hitte optreden.
3. LET OP! De barbecue worden erg heet en mag tijdens het bedrijf nicht worden bewogen, aangezien hij anders kan omvallen.
4. LET OPI Kinderen en huisdieren op veilige afstand honden!
5. Draag bij het barbecueen gegaste barbecuehand Schoenen en gebruik een grilltang.
6. Laat de hete barbecue nooit zonder toezicht.
7. Laat de barbecue vór het schoonmaken volledig afkoelen.
8. Gebruik nooit water voor het blussen van de houtskool.

WAARSCHUWING

Waarschuwing voor verstikking!

Gebruik de barbecue alleen in de openlucht!
Gebruik de barbecue nicht in gesloten ruimtes of op overkapte vlakken.

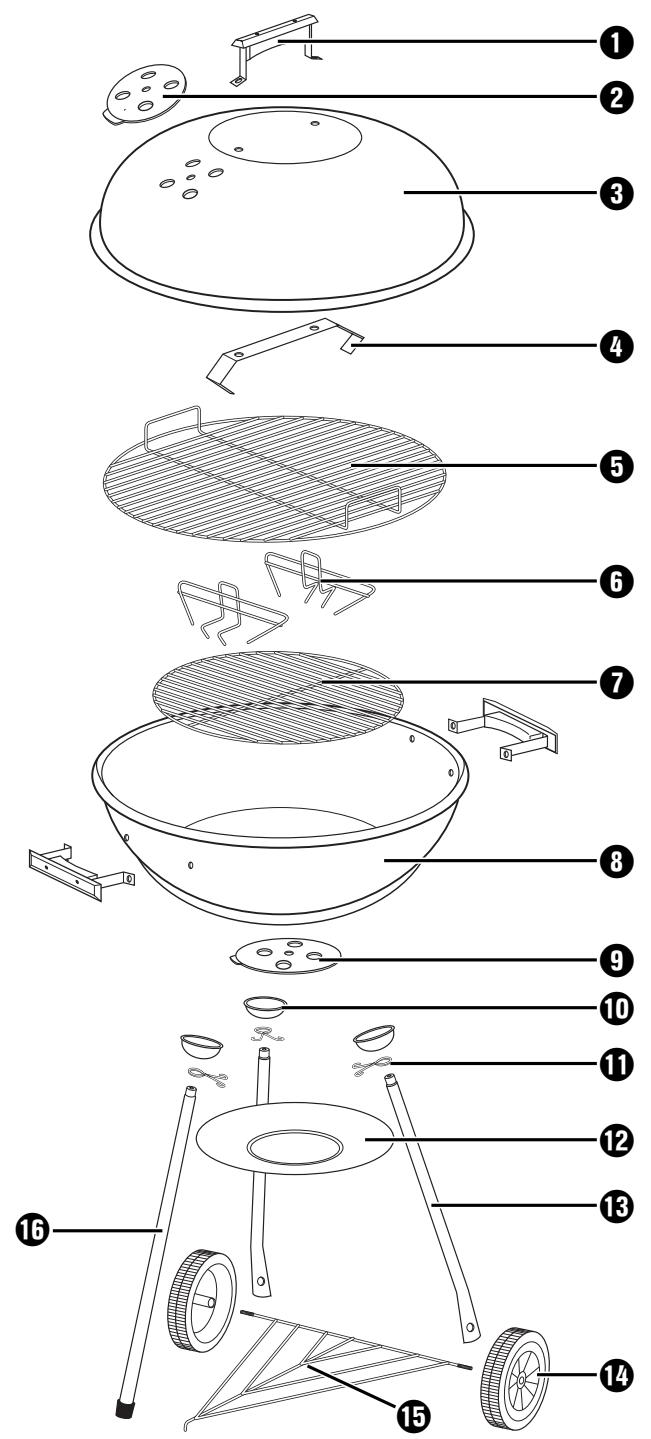

Inhoud van het pakket

3× handgreep
2 1 x ventilatieschijf (kap)
3 1xkap
4 1x kaphouder
5 1x barbecuerooster
6 2x kolenverdeler
7 1x kolenrooster
8 1x kolenschotel
9 1 x ventilatieschijf (kolenschotel)
10 3xbeenkap
11 3× asopvangbakholders
12 1xasopvangbak
13 2xwellbeen
14 2xwiei
15 1 x draadplateau
16 1 x standbeen

Verbindingselementen

A	B	C	D	E	F	G	H
M6x30	M5x12	∅8	∅6	∅6	∅6	M5	M8
3x	8x	2x	3x	6x	8x	8x	2x

OPMERKING

Controller of de levering compleet is en of er sprake is van zichbare schade.
In geval de levering Niet compleet is of indien er spreake is van schade door gebrekkige verpakking of door transport, neemt u contact op met de Service-Hotline (zie hoofdstuk Service).

Montage

Montage voorbereiden

Neem voldoendeijd voor het monteren van de barbecue. Zorg voor een egaal werkvlak van ongeveer twee bij drie vierkante meters. Haal de afzonderlijke delenuit de verpakking en leg de delen binnen handbereik maar.

Benodigd montagematerialiaal

Kruiskopschroevendraaier

Steeksleutel SW 8 mm, SW 13 mm

WAARSCHUWING

Voor uw geziligeid moeten de schroefkoppen alstijd waar buiten wijzen, om letsel te voorkomen. Draai pas na beeindig van de montage alle schroefverbindingen stevig vast, anders komt het tot ongewenste materiaal-spanningen.

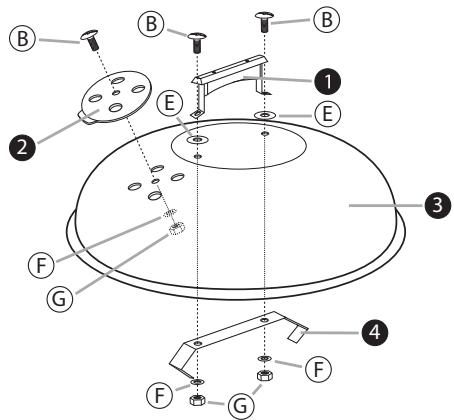

Stap 1

Schroef de handgreep 1 en de kaphouder 4 met behulp van schroeven M5 x 12 B, sluitingen 6 E, sluitingen 6 F en moeren M5 G aan de kap 3. Bevestig de ventilationschijf 2 aan de kap 3 met behulp van schroef M5 x 12 B, sluiting 6 F en moer M5 G.

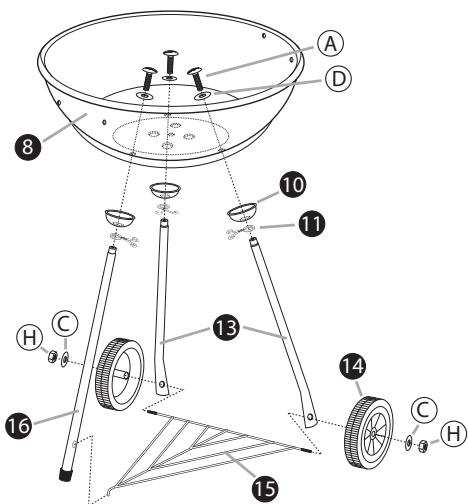

Step 2

Steek over ieder bovenste beeneinde (13 + 16) een asopvangbakhouser en eenBeenkap 10 en monteer de benen in de afgebeelde volgorde aan de kolenschotel 8. Gebruik hiervoord schroeven M6 x 30 A en de sluitingen O6 D.
Voer de uiteinden van het draadplateau 15 door de boorgaten van de welbenen 13 en hang het gebogen uiteinde van het draadplateau 15 in het standbeen 16. Monteer de wielen 14 met behulp van de sluitingen 8 C en de zelfborgende moeren M8 H.

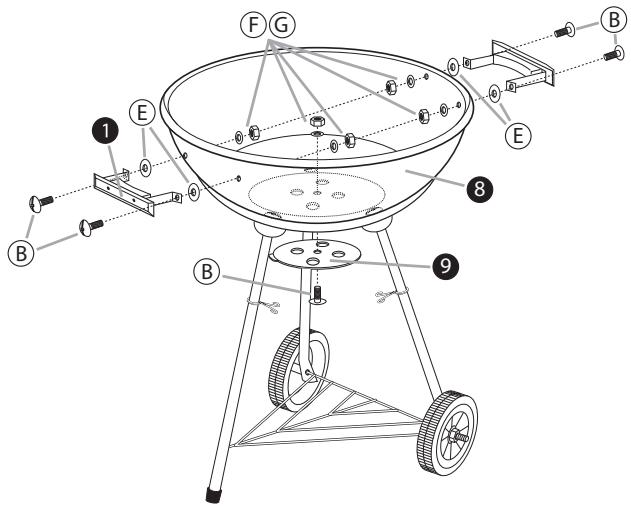

Stap 3

Bevestig de ventilatieschijf 9 met een schroef M5 x 12 (B), sluitring 6 (F) en moer M5 (G) aan de kolenschotel 8.
Bevestig de twee handgrepen met behulp van schroeven M5 x 12 B, sluit- ringen 6 F, sluitringen 6 E en moeren M5 G aan de kolenschotel 8.

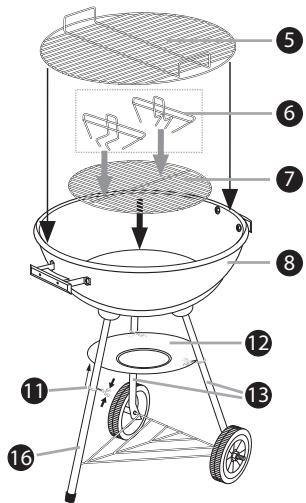

Stap 4

Klem de asopvangbak 12 in de asopvangbakhoulders 11 tussen de benen (13 + 16). Zet het kolenrooster 7 en het barbecuerooster 5 in de kolenschotel 8. Desgewenst zet u de kolenverdeler 6 op het kolenrooster 7.
Draai tot slot van de montage alle schroefverbindingen stevig vast.

Ingebruikname

OPMERKING

Vór het eerste gebruik要去 barbecue minstens 30 minutes opgewarmed worden.

WAARSCHUWING

Waarschuwing voor verbrandingen!

• Plaats de barbecue tijdens het bedrivif op een betrouwbare, vlakke en stevige ondergrond, aangezien hij anders kan omvallen.
  VOORZICHTIG! Gebruik om aan te steken of opniewaan te steken geen spiritus of benzine! Gebruik alleen geschikte aansteekhulpmiddelen conform EN1860-3. Anders kuren er ontploffingen of oncontrolerbare ontwikkelingen van hitte optreden.
  Stapel een deel van de houtskolen in de kolenschotel op.
  Leg eén tot twee aansteekmiddelen voor vaste stoffen op de aanwezigelaag houtskool en steek ze aan met een lucifer resp. aansteker.
  Laat de aansteekmiddelen voor vaste stoffen 2 tot 4 minuten branden.
  Vul de kolenschotel daarna langzaam op met houtskolen.
  Na ca. 20 Minutes is er een witte laag as te zien op de houtskolen. De optimale gloedtoestand is thans bereikt.
  Verdeel de houtskolen met een geschikt gereedschap van metaal gelijkmatig in de kolenschotel.
  Hang het barbecuerooster erin en begin met het barbecueuen.

Direct barbecueen

Het directe barbecueën lijkt op het bakken. De te barbecueën levensmiddelen worden direct boven de warmtebron (kolen) gebarbecued, dus het gebruikelijke barbecueën. De warmestraling op de te barbecueën levensmiddelen is bij deze methode het sterkste en zorgt voor een korte garingsstijd.

Gebruik de directe barbecuemethode voor te barbecueën levensmiddelen die max. 25 minuten gebarbecued worden, zoals bijv. steaks, koteletten of worstjes. Bij het directe barbecueënkest u de kap weghalen, dan ziet u de te barbecueën levensmiddelen. Met gesloten kap en geopende ventilatieschijf in kap en kolenschotel kan de garingstijd nog meer gekort worden. Bij het directe barbecueën bestaat echter ook alkijd de mogelijkheid, dat omlaag druppelend(e) vet of marinade terechtkomt in de warmtebron enaar verbrandt. Bij ergvette of gemarineerde levensmiddelen op de barbecue is het gebruik van een druppelschaal van aluminium of van een geemailleerde staalplaat aan te raden.

Afb, Direct barbecueen

Indirect barbecueen

Het directe barbecueën lijkt op het braden. Het verschil isECHter, dat uw te barbecueen levensmiddelen op de barbecue vereid worden en zodoende meer aroma krijgen en er beter uitzien dan in de oven vereid.

Gebruik de indirecte barbecuemethode voor uw te barbecueen levensmiddelen, die langer dan 25 minuten gebarbecued要去en worden, of voor levensmiddelen die te kwetsbaar zich om direct te barbecueen, waar zij anders uitrogen of aanbranden, zoals bijv. gebraad, ribstuk, hele kip of visfilets.

Om de barbecue voor te bereiden op het indirecte barbecueen,要去en de kolenverdelers op het kolenrooster worden geplaatst (zie afb. kolvenderelers inzetten). De kolenverdelers moot় aan die handgrepen erin gezet worden, maar要去en om 90^ gedraaid erin worden gezet. De hoeveelheid brandstof (houtskool)要去beperkt worden tot 2× 500g .Door het inzetten van de kolenverdelers wordt de kolenschotel in drie zones onderverteeld. Zone 1 en 3 zijn de tussenruimtes+tussen kolenverdeler en zichwand van de kolenschotel. Zone 2 is de ruimte+tussen de kolenverdelers.Deze ruimte blijft vrij. Hier kunt u in voorkomend geval een druppelschaal neerzetten, zodate jeus en het braadvet afdruipt en vergaard kan worden. Dat maakt het schoonmaken van de barbecue makkelijker en tevens kan de jus voor een saus worden gebruikt.Doe wat water in de druppelschaal, om een aanbranden te voorkomen.

Vul de zones 1 en 3 met kolen en steek.Deze aan.Voor het langzame en voor-zichtige barbecueen heeft u altijd de kap nodig.Daarmee wordt de kolenschotel afgedekt en zodoende een gesloten garingsruimte gecreerd.De ventilatieschijven op de kolenschotel en de kap要去en voor de toevoer van zuurstof open+zijn. De garingstijd is bij het indirecte barbecueen aanzienlijk langer dan bij het directe barbecueen.

Afb. kolenverdelers inzetten

Afb. indirect barbecueen

Reiniging en onderhoud

WAARSCHUWING

Waarschuwing voor verbrandingen!

Laat de barbecue vór het reinigen of opbergen volledig afkoelen. Gebruik nooit water voor het blussen van de houtskolen.

LET OP

• Gebruik geen schuur- of agressieve schoonmaakmiddelen, deze{kunnen de geemailerde delen beschadigen.

Voor de gewone reiniging gebruikt u een vaatdoek en water met een in de handel verkrijngbaar afwasmiddel.

In geval van sterkere verruilingen van de geemailerde delen gekrukt u een in de handel te verkrijgen@emailreiniger. Let op de aanwijzingen van de producent van het te gebruiken schoonmaakmiddel. Reinig het grillrooster met afwasmiddel en met een huishoudspons.

Afvoeren

Voer de brandstof voorzichtig in milieuvriendelijk af. Voer het restafval principieel alleen af in waaroor bestemde reservoirsuit metaal, resp. Niet brandbare materialen.

Voer de barbecue af via een erkend afvalverwerkingsbedrijf of via uw gemeenteiniging. Neem de bestaande voorschriften in acht. Neem in geval van twijfel contact op met uw reinigingsdienst.

Voer alle verpakkingsmaterial op een milieuvriendelijkke manier af.

Appendix

Technische gegevens

Maten (gemonteerd)	ca. 57 x 86 x 48 cm
Barbecuerooster	ca. Ø44 cm
Gewicht	ca. 5,7 kg
Brandstof	houtskool
Capaciteit kolenschotel	max. 1,6 kg

Garantie

U heeft op dit apparaat 3aar garantie vanaf de aankoopdatum. Het product werd zorgvuldig geproduced en voor levering nauwkeurig gecontroleerd. Bewaar a.u.b. de kassabon als aankoopbewijs. Mocht u aanspraak wilennen make op de garantie, neem dan telefonisch contact op met uw serviceadres. Alleen dan kan het gratis inzenden van uw product worden gewaarborgd.

OPMERKING

De garantie geldt uitsluitend voor materiaal- of fabricagefouten,ECHTER NIET voor transportschade, aan slijtage onderhevige delen oof voor beschadigingen van breekbare onderdelen, bijv. schakelaars.

Het product isuitsuitend bestemd voor privé-gebruik en Niet voor bedrijsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door ons geauthoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie.

De garantieperiode worden nicht verlangd door de aansprakelijkheid. Dit geldt eveneens voor verrangen en gerepareerde onderdelen. Eventuele schaden en gebreken die reeds bij de koop aanwezig zijn要去en direct na het uitpakken worden gemeld, uiterlijk darüber twee dagen na datum van aankoop. Na afloop van de garantieperiode worden alle reparations die optreden in rekening gebracht.
